不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

时间:2014-10-04 20:43来源:itbbs.pconline.com.cn 作者:lxyyl27 点击:
曾经电脑被雷公公照顾过,去了不少毛爷爷,网上上找了一遍,大部分的防雷排插滤波排插感觉做工都比较简陋,但价格却很贵,最后找到美国的TRIPPLIET排插 整个排插内部元器件 1个日本冈谷OKAYA安规电容 2个不知名安规电容 1个共模滤波线性圈 2个磁棒差模线圈 3
曾经电脑被雷公公照顾过,去了不少毛爷爷,网上上找了一遍,大部分的防雷排插滤波排插感觉做工都比较简陋,但价格却很贵,最后找到美国的TRIPP LIET排插

整个排插内部元器件

1个 日本冈谷OKAYA安规电容
2个 不知名安规电容
1个 共模滤波线性圈
2个 磁棒差模线圈
3个 磁环差模线圈
1个 温度保险丝
1个 过载保护器
2个 高压压敏电阻
7个 通压压敏电阻
4个 独立15A插座


防雷防浪涌主电路:

不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

分析如下:
1.插座电源输入端必须按(L)相线;(N)零线;地线;正确的接入墙上插座,缺地线(绿色线),或(L)相线与(N)零线调换,都会使D1红色灯亮,报告
接线错或地线不正确(SITE WIRiNG FAULT);下面我还会讲到.
2.RJ热过流保护15A断路器,熔断器25A,温度过热保险SEFUSE,组成了因输出端短路或过电流保护;
3.RJ热过流保护15A断路器,熔断器25A,温度过热保险SEFUSE,与6只压敏电阻及F5温度保险组成了因雷击的瞬间超压,电源线路电涌的保护;
4.九只压敏电阻及电感和C电容组成了∏型高频滤波;

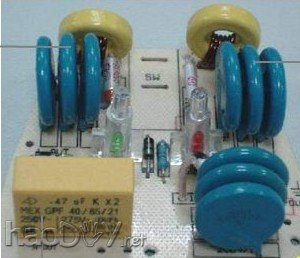

压敏电阻分3类
4个
(Z151/20UL/G9-712)
3个
(Z131/20UL/G9-674)
2个
(Z751/290UL/G9-73G)

注:关键元件,资料显示(压敏阻型号:Z131 20UL 的规格为:长期稳定工作为交流130V,直流175V,电变阻电压为最小:184V,最大224V;最大箝位电压为320V,100A;典型电容量2000pf;能量70焦耳;峰值电流6500A.)
以上这些后期都要换成220V

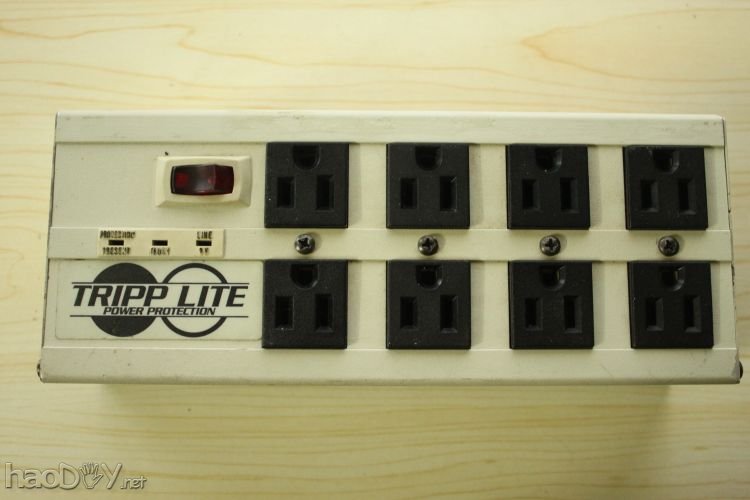

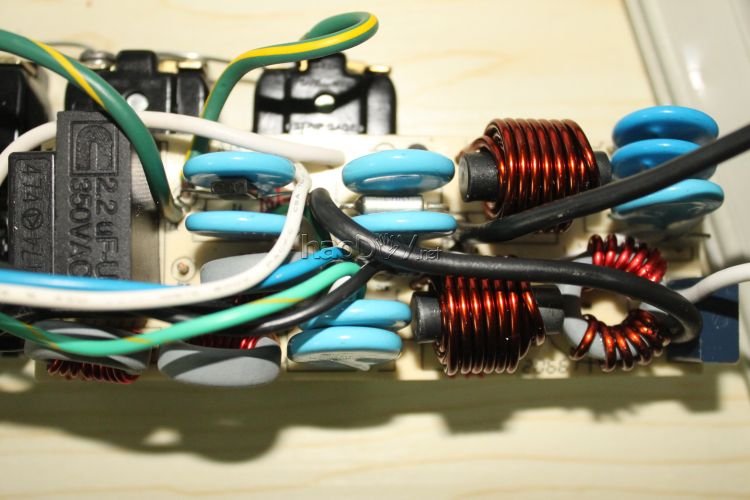

原来的整个排插,2手的,但做工绝对强悍

不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

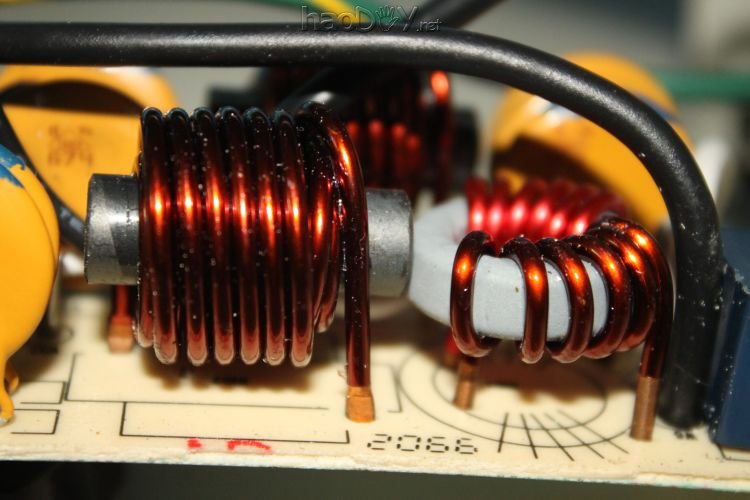

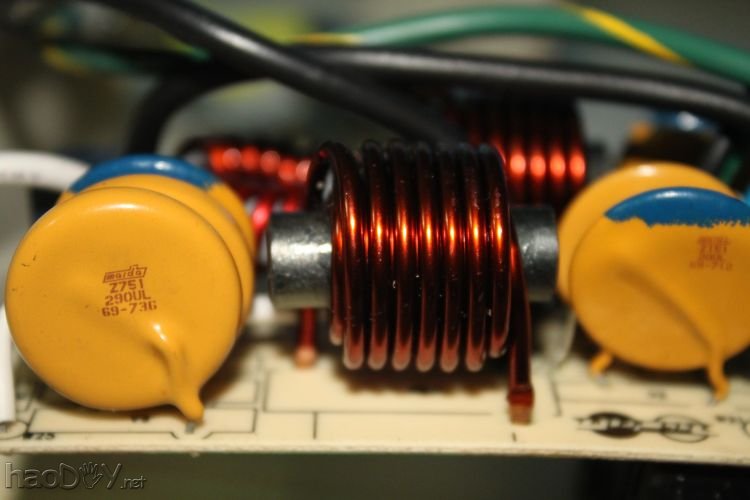

右边的一个是共模滤波线性圈,左边的前后两个是差模线圈,线圈也是异常粗壮
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

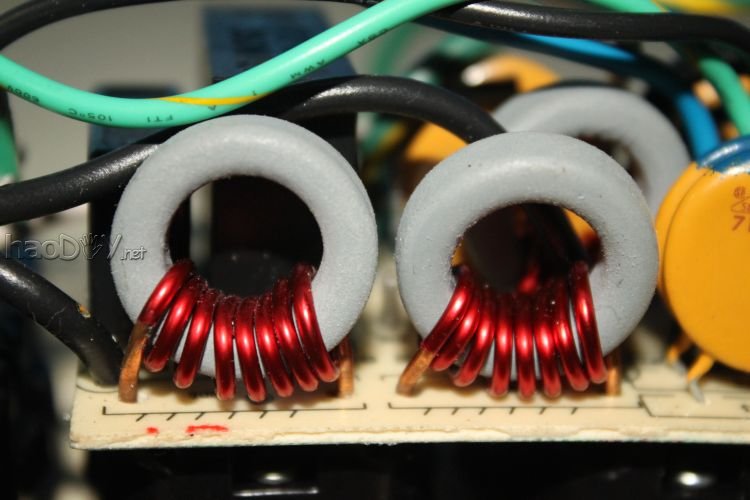

还有三个差模线圈滤波给四个插座分级滤波
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

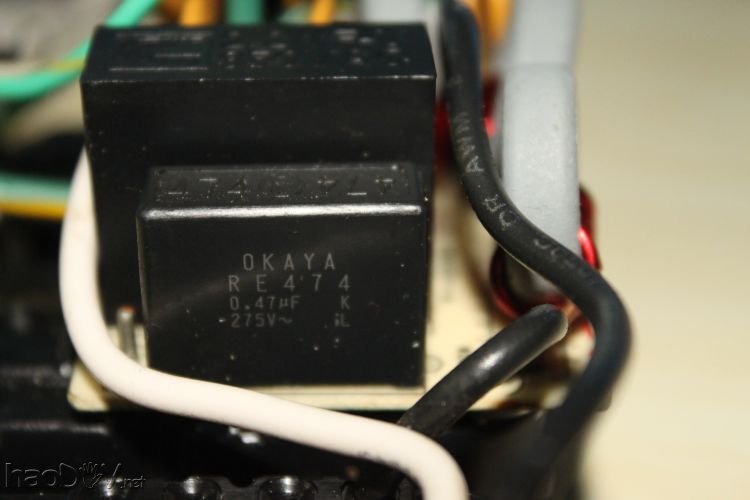

日本冈谷OKAYA安规电容
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

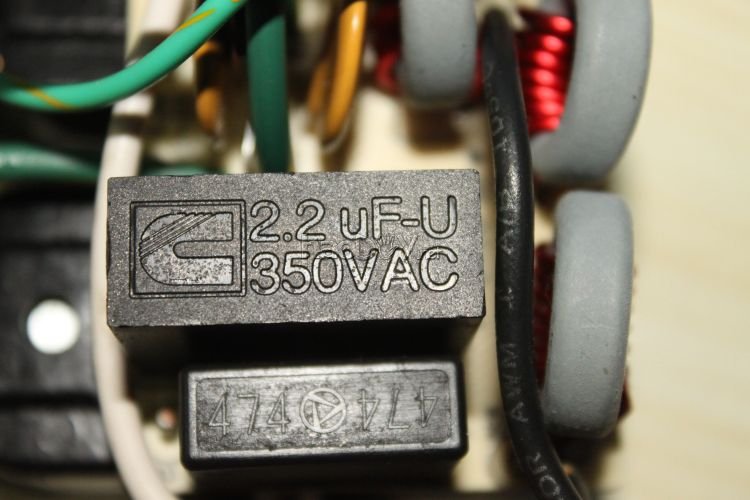

一共3个安规电容,在电路里分别负责着不同的作用
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

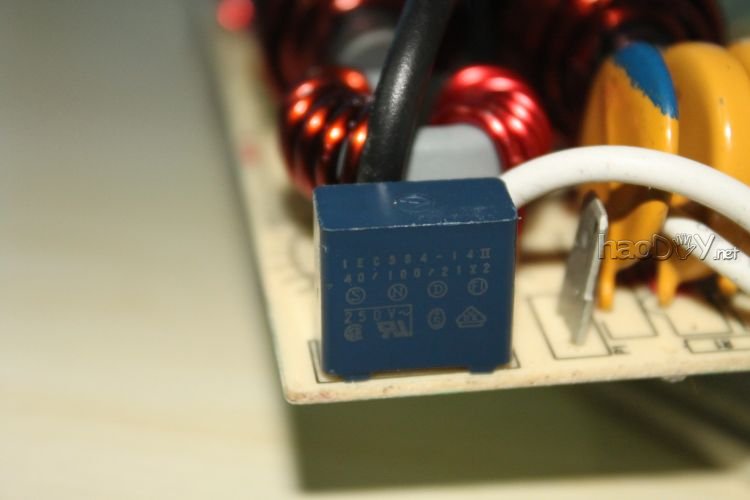

另外一个安规电容
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

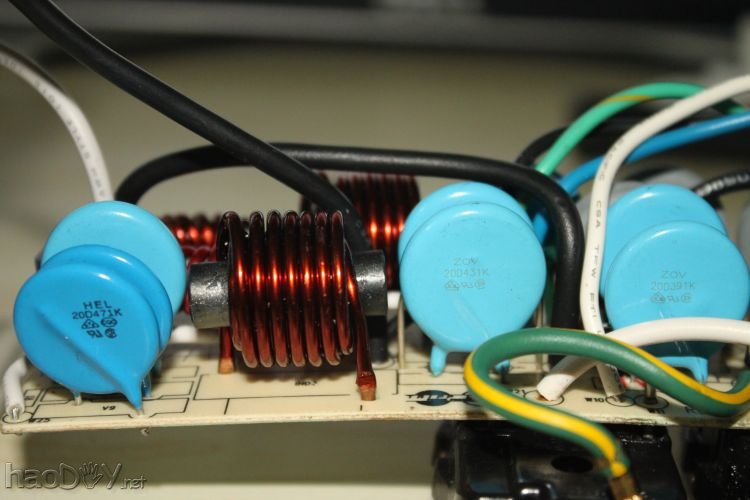

直径2CM的压敏电阻,因为排插是美国的,原来的压敏电阻是110V的,需要更换或者去掉
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

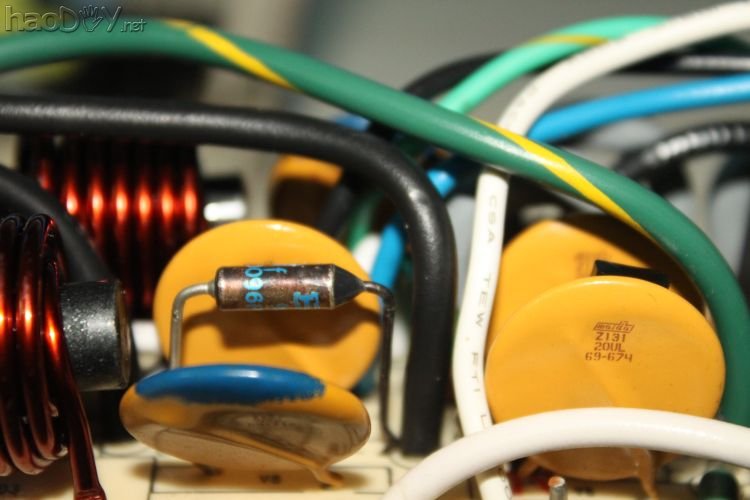

温度保护器,96°的

不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

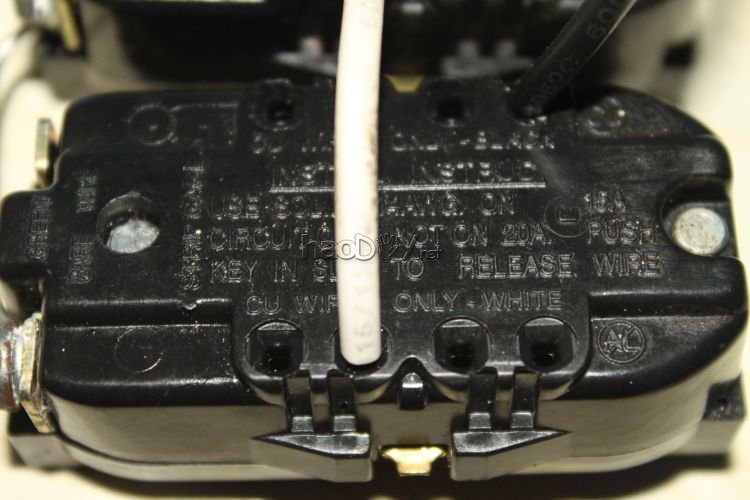

15A独立插座,非常的重,也非常的硬。
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

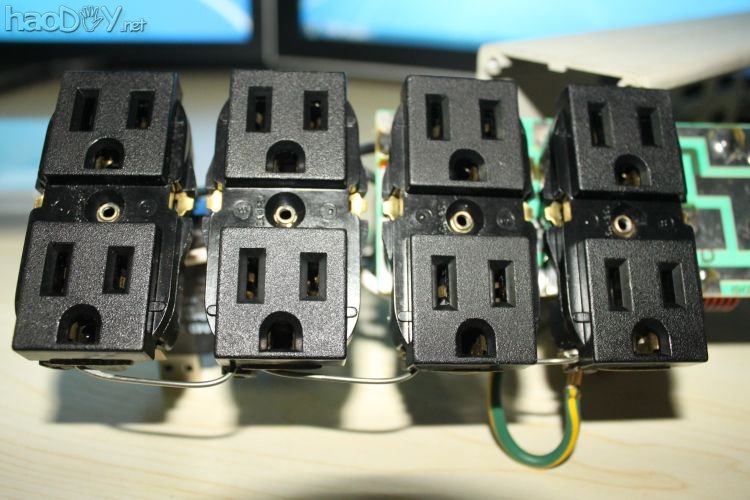

一共4个双插头的独立插座
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

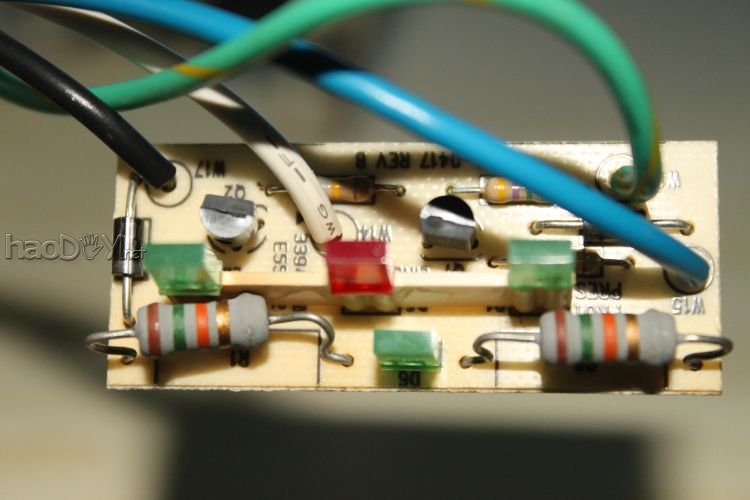

显示辅电路
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

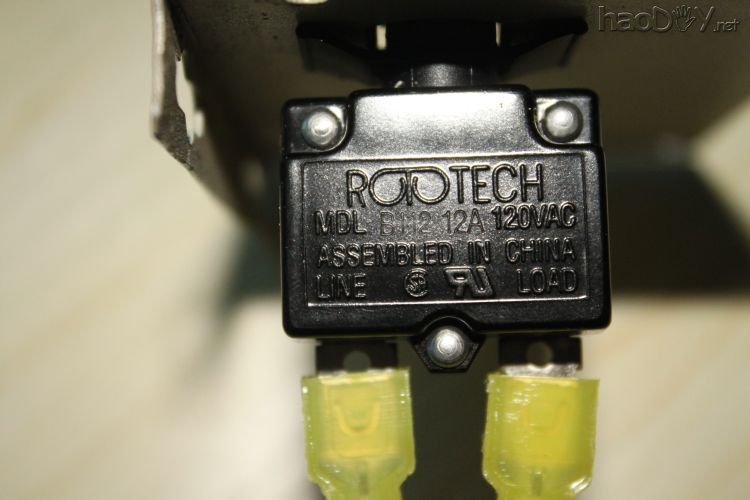

过载保护器,原来是110V的,要改为220V的,或者直接直连
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

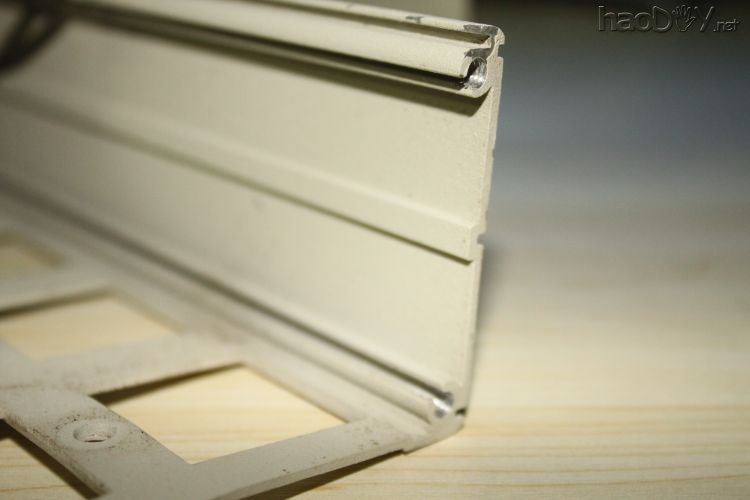

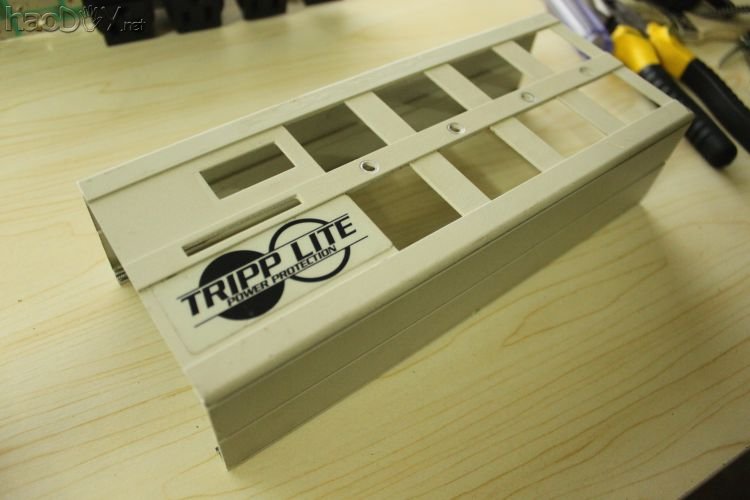

1毫米厚的外壳,铁盒子最大的好处就是防止爆炸,燃烧,干扰
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

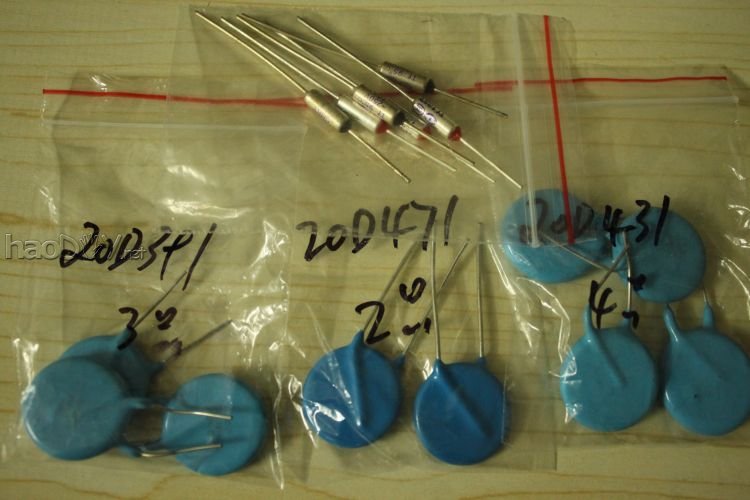

需要把110换成220V的压敏电阻,还有换掉已经坏掉的温度保护器,温度保护器多买了几个,怕电烙铁温度没控制好
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装


换完了
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装


买的是2手的,外壳有点旧,不美观
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

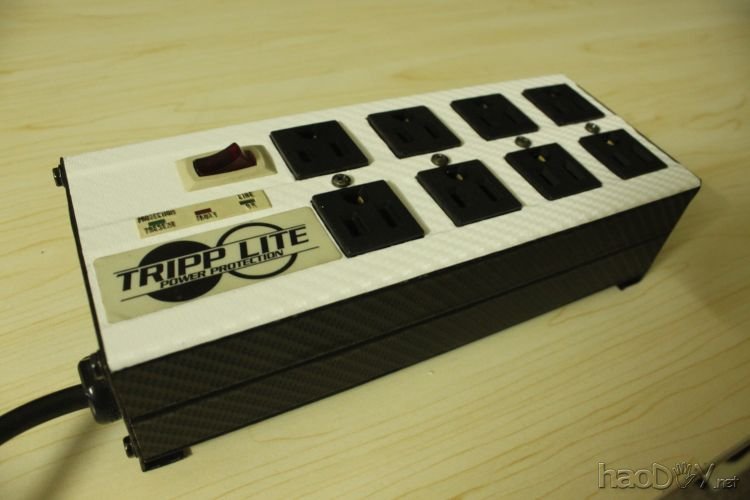

果断包下碳纤维皮,漂亮舒坦了
不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装


最后上个此排插和某某金家用顶级排插对比


不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装

不怕雷爷爷,TRIPP LIET防雷滤波排插+DIY改装
