手上有几节镍氢电池，以前一直用傻充充电。
混了论坛后想弄个安全点的充电器了。所以自己D了一个。
没用单片机之类的高级货。但是在电流的控制和自动停充上面非常准确，应该说非常完美。

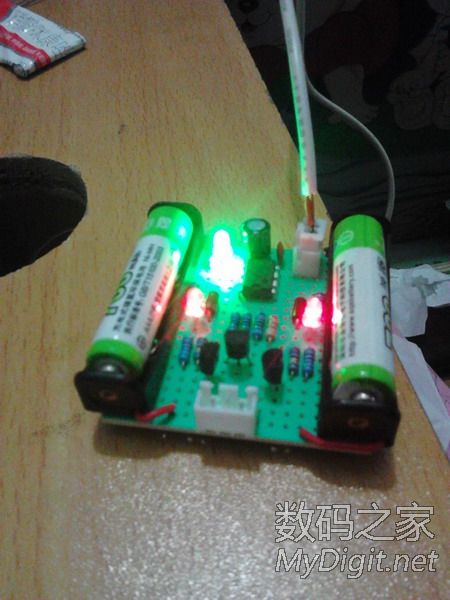

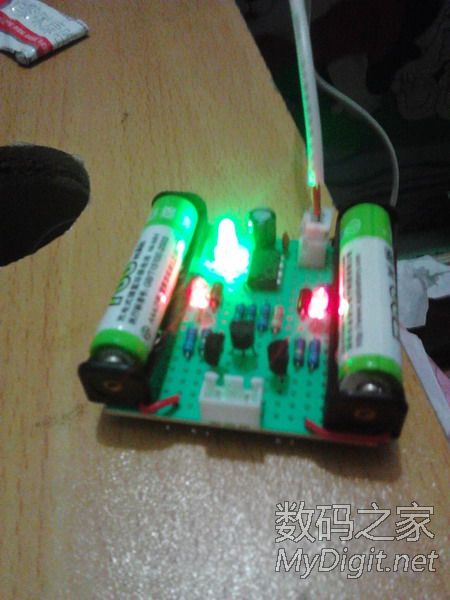

上图
DIY个简单的镍氢电池充电器，简单实用，带电路图

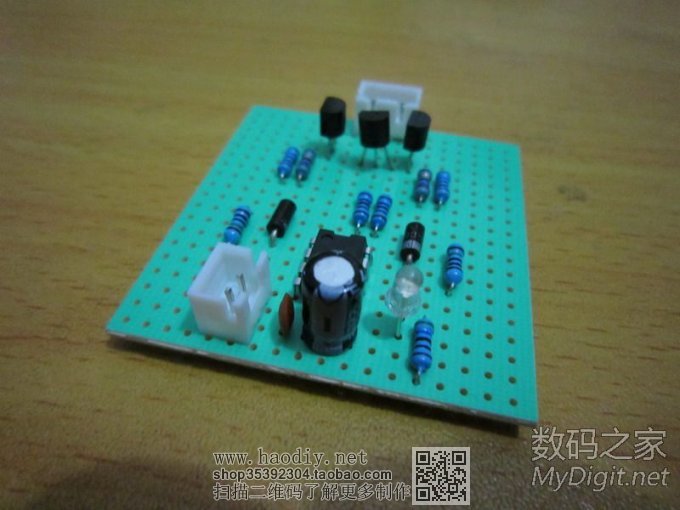

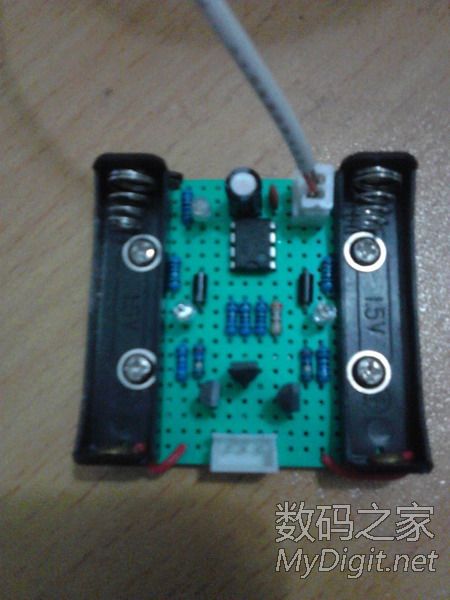

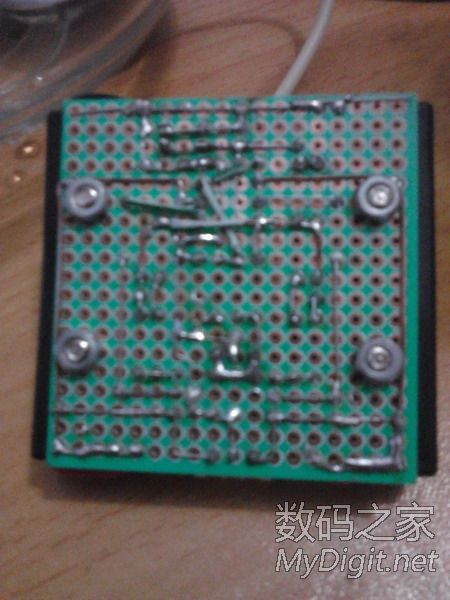

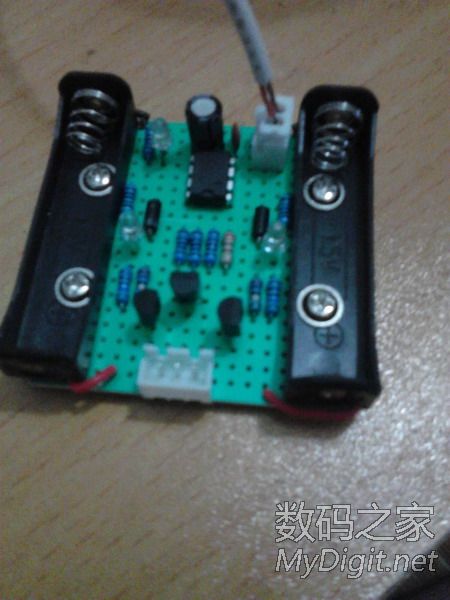

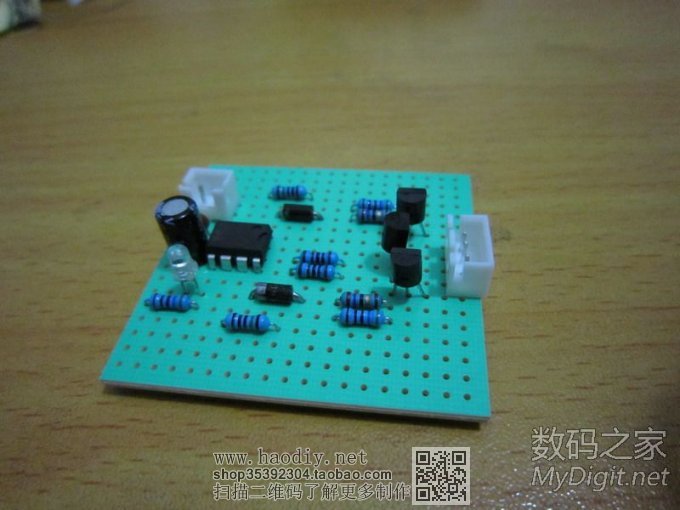

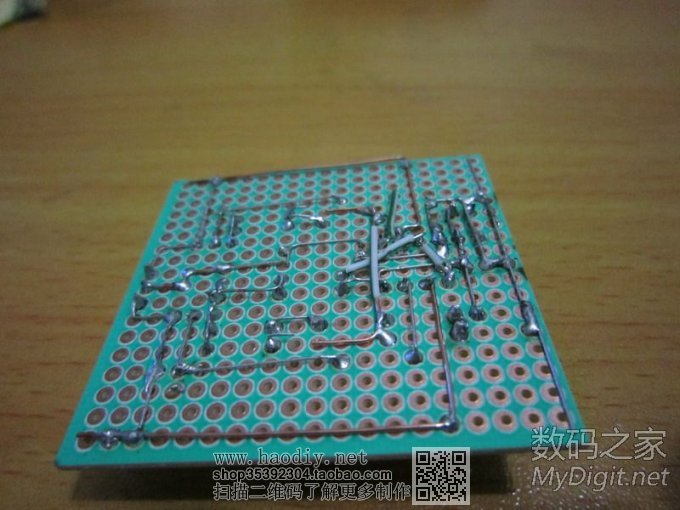

这个充电器用的最高级的元件就是一个LM358N，别看不起她。在这个电路里很好用。

DIY个简单的镍氢电池充电器，简单实用，带电路图

设计充电电流120~125ma（小电流有利于延长电池寿命），充电限制电压1.396V。
实际充电电流122ma。转灯电压（红灯）1.392V，转灯时湍流60ma。转灯后4小时电池电压1.395V，湍流12ma，转灯4.5小时后电压接近1.396V，湍流约6ma。

经过以上测试，说明充电器完全符合设计要求。

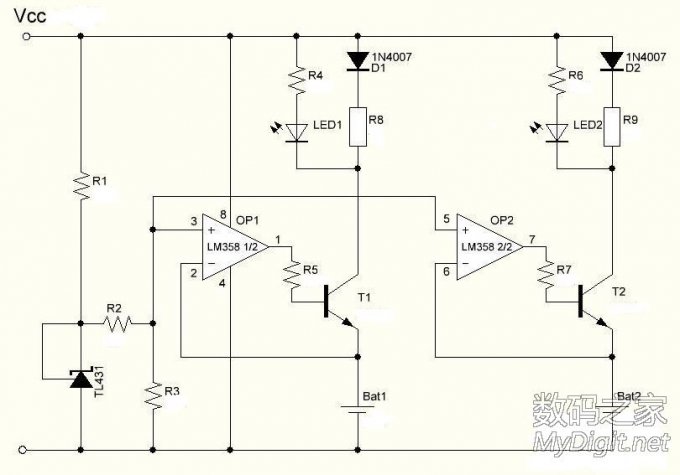

应大家要求，上电路图
DIY个简单的镍氢电池充电器，简单实用，带电路图

电路中Vcc=5V，R1=R2=1K，R3=1.27K，R4=R6=560（200~600均可）
R5=R7=150，R8=R9=27 (责任编辑：admin)
