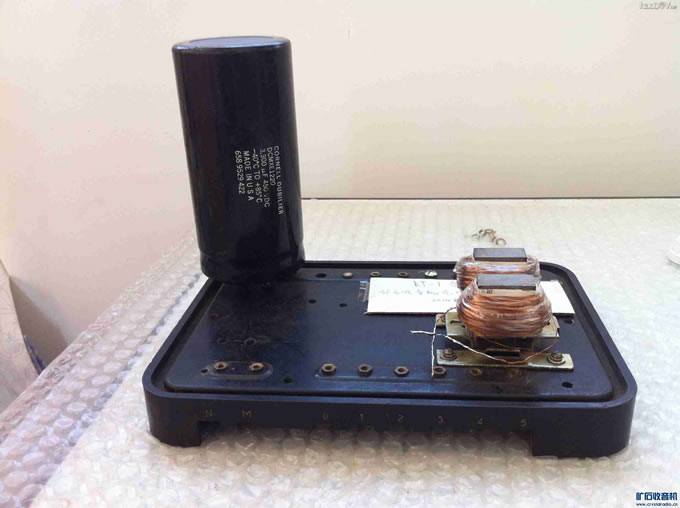

diy制作KT-1充磁机 充磁器

时间:2015-06-13 21:28来源:www.crystalradio.cn 作者:ynkmljx 点击:
自加入矿坛以来,收集了不少老万用表。其中一些因各种原因退磁了,于是便潜心研究坛里朋友们关于充磁的帖子,学习相关经验,并成功地给几个退磁的万用表充磁。随着第五届DIY大赛的来临,便萌生了制作简易充磁机参赛的念头。通过几天努力,KT-1充磁机(矿坛1
自加入矿坛以来,收集了不少老万用表。其中一些因各种原因退磁了,于是便潜心研究坛里朋友们关于充磁的帖子,学习相关经验,并成功地给几个退磁的万用表充磁。随着第五届DIY大赛的来临,便萌生了制作简易充磁机参赛的念头。通过几天努力,KT-1充磁机(矿坛1号)于一月中旬完成。因年底单位事情多,故在春节期间才发此贴,顺祝各位版主和坛友们春节快乐!下面介绍制作过程。

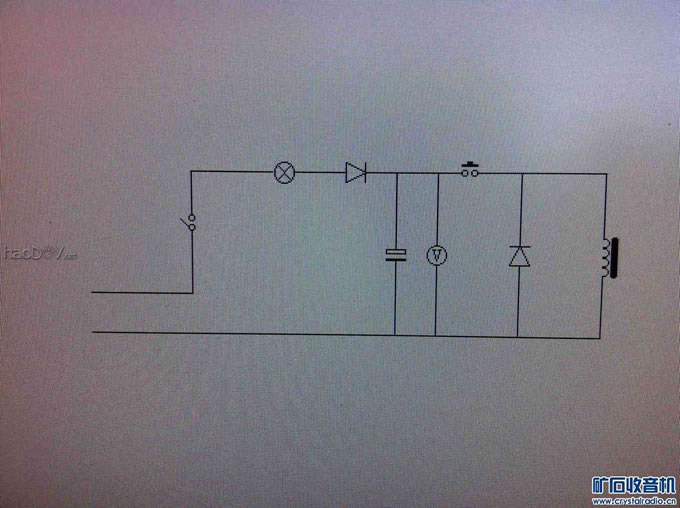

    先上电路图,很简单,就不多说了
diy制作KT-1充磁机 充磁器

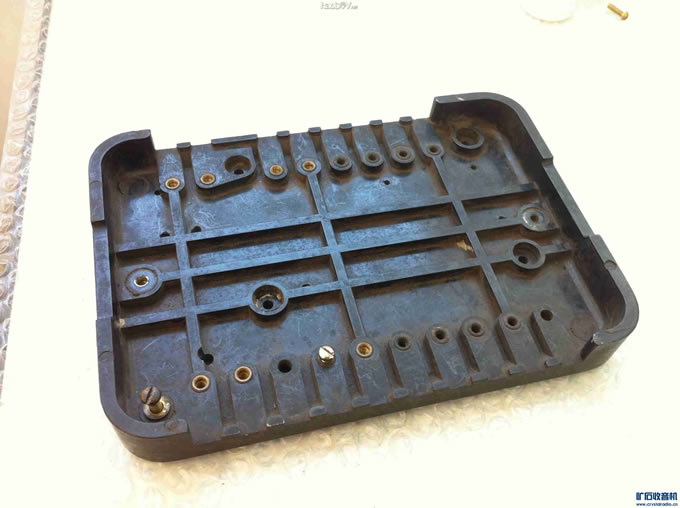

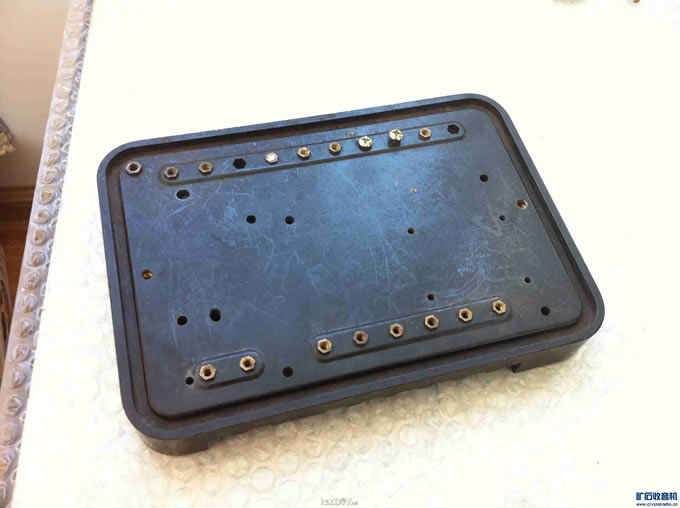

    找来一块旧仪器拆下的底板,有不少黄铜螺丝孔
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

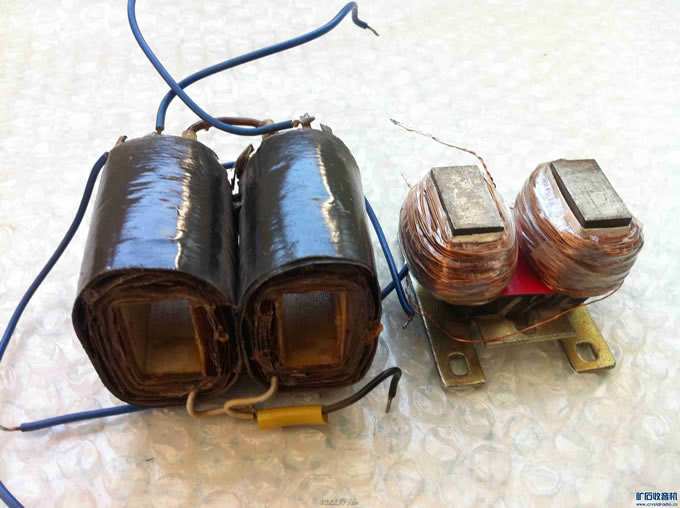

    找到一只50瓦左右的C型电源变压器,拆除线包,用有安装孔的那一半铁芯
diy制作KT-1充磁机 充磁器

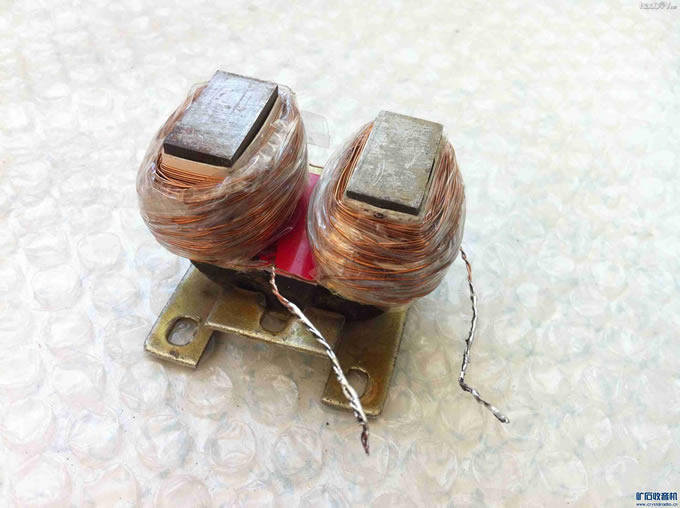

    用约0.6左右的漆包线,每边各绕200圈左右,然后并联
diy制作KT-1充磁机 充磁器

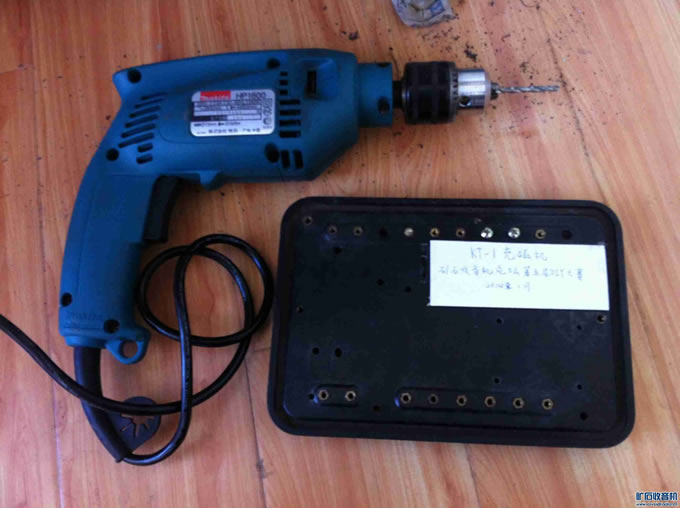

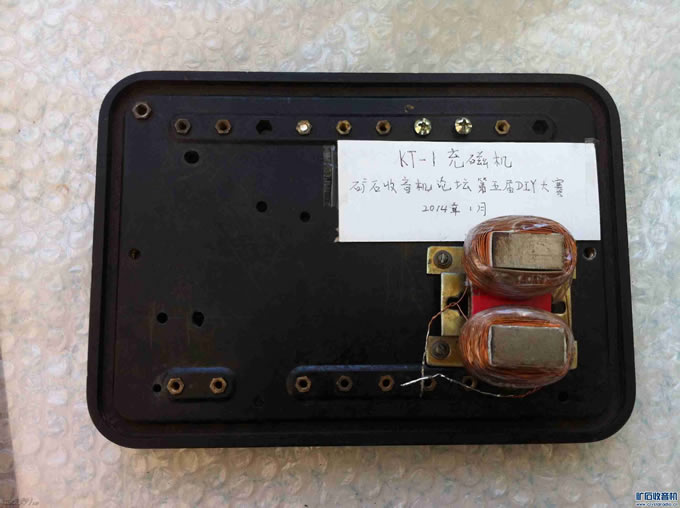

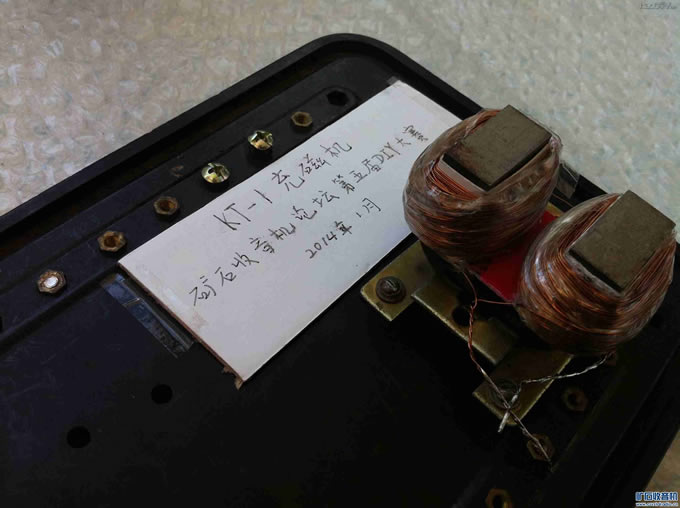

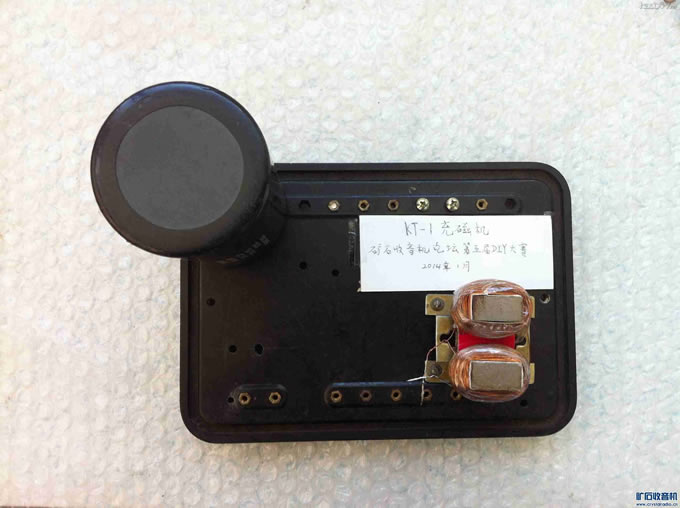

    电钻伺候,在底板上打安装孔,安装充磁头
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

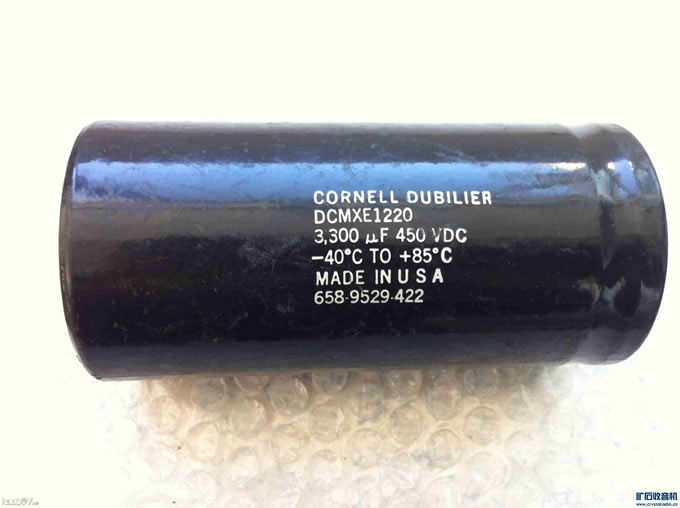

    3300微法美国产450v高压大电容
diy制作KT-1充磁机 充磁器

    安装电容
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

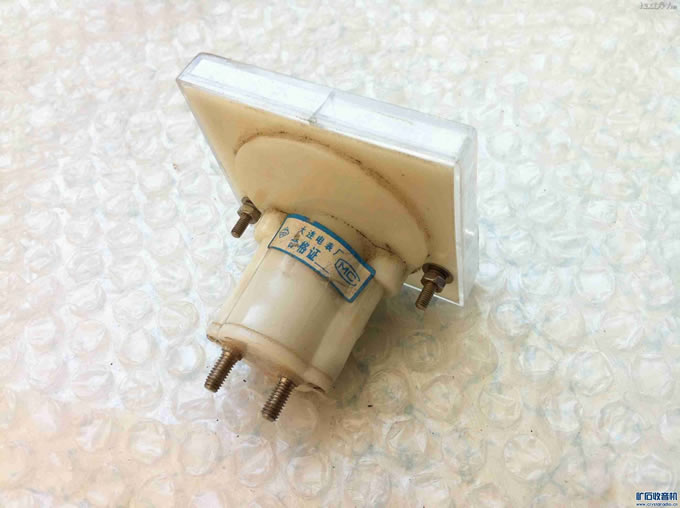

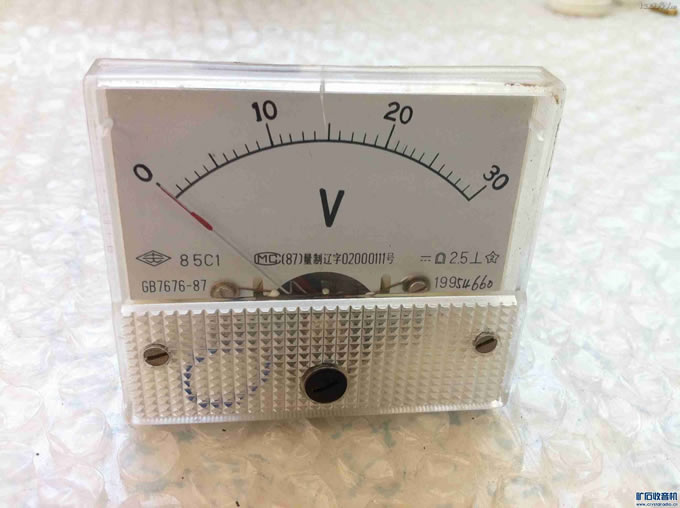

    找到一个30v表头
diy制作KT-1充磁机 充磁器

diy制作KT-1充磁机 充磁器

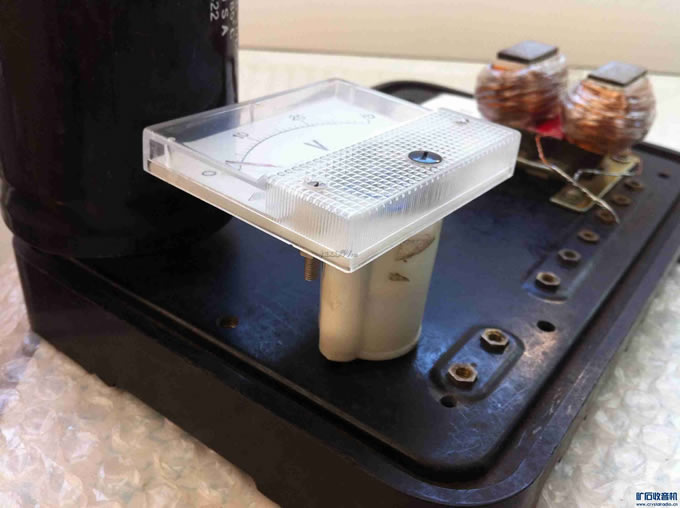

    安装表头
diy制作KT-1充磁机 充磁器
