业余电子制作和维修进程中，不免碰着焊接电池极片或薄钢板，而要确保顺遂完成这一使命就离不开电焊机。电焊机凡是可分为直流电焊机和交换电焊机两种，这里先容的是交换电焊机，它由降压变压器、电流调理器和散热体系以及焊接导线、把手等附件构成。焊接时不必行使电焊条，只需把欲焊接的两工件别离作为电路的两个电极，操作打仗电阻处发生的高温，将金属刹时熔化，从而将工件紧紧焊接在一路。因为购置制品电焊机价值不菲，倘若你认为本身下手手段还不算太弱，也可以和笔者一样充实验展DIY精力，来制作一台适用的微型交换电焊机。

电路事变道理

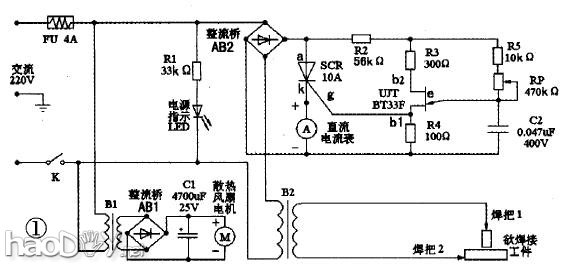

如图1所示，B2是降压变压器。也是电焊机的焦点部件。AB2整流桥、单向可控硅SCR、单结晶体管UJT、电阻R2、R3、R4、R5、电容C2及电位器RP组成了焊接电流无级调理器。直流电流表A用于间接指示焊接事变电流巨细。刚与LED构成电源指示电路。小型变压器B1、整流桥AB1、电容C1以及电扇M组成了散热体系。

由图可以看出装备电路异常简捷，要说伟大就只能算是电流调理器了。它操作单结晶体管的负阻特征构成张弛振荡器，来作为单向可控硅的触发电路。因为单结晶体管张弛振荡器的电源取自桥式整流电路输出的全波脉动直流电压。当可控硅没有导通时，张弛振荡器的电容C2经R2、R5及RP充电，电容两头电压VC2按指数纪律上升。到单结晶体管的峰点电压VP时。单结晶体管UJT溘然导通,基区电阻RB1急剧减小。电容C2通过PN结向电阻R4敏捷放电，使R4两头电压Vg产生一个正跳变。形成陡峭的脉冲上升沿，跟着电容C2放电，VC2按指数纪律降落，当低于谷点电压V 时单结晶体管截至。

在R4两头输出的是尖顶触发脉冲。使得可控硅SCR导通。B2低级绕组内有交换电流流过，同时可控硅两头压降变得很小，迫使张弛振荡器遏制事变，当交换电压过零刹时，可控硅被迫关断。张弛振荡器再次得电，电容C2又开始充电，这样周而复始不绝一再上述进程。调理电位器RP可以改变电容C2的充电时刻，也就是改变张弛振荡器振荡周期。天然也就改变了每次交换电压过零后张弛振荡器发出第一个触发脉冲的时候。响应地改变了可控硅SCR的导通节制角，使加在B2低级绕组两头的电压产生变革。最终到达调理节制次级输出电流的目标。

器件的选择及测试

降压变压器B2选用的是废旧彩色电视发射机声末高功放电子管FU-720F的灯丝变压器。低级交换电压220V。次级交换电压4 V。不变输出电流可达80A。假如一时找不到诸云云类吻合的低电压大电流变压器，也完全可以廉价，起首找一个功率300W 以上的220V交换电源变压器，拆除原次级绕组线圈。另用0,5平方厘米以上的铜质电缆线在变压器上绕6～10匝，确保输出电压约为4V即可。

单结晶体管选用BT33F，单向可控硅选用CR10AM，现实制作前还要检测一下优劣并分清引脚电极。对单结晶体管。起首鉴定发射极e，将指针式万用表电阻档置于R X 1k档，用两表笔测得恣意两个电极间的正、反向电阻均相称(约2～1OkΩ)时，这两个电极即为b1和b2，余下的一个电极为发射极e,接着区分第一基极b1与第二基极b2，将黑表笔接E极，用红表笔依次去打仗其它两个电极，别离测得正向电阻值。因为管子结构上的缘故起因，第二基极b2接近PN结，以是发射极e与b2间的正向电阻应略小于e与b1间的正向电阻，范畴均在几到十几kΩ。因此测得阻值较小时红表笔所接的电极即为b2。阻值较大时红表笔所接的则为b1。不外纵然b1、b2弄颠倒了。正常环境下也不会破坏管子。只会影响输出脉；中的幅度，假如发明输出的脉冲幅度偏小时。只需将两个基极对换就可以了。

单向可控硅形状酷似大功率三极管。鉴别其阳极(a)、阴极(k)和节制极(g)三电极引脚时。要用指针式万用表R×10档。丈量阻值与别的两脚

均不通(正反阻值达几百千欧以上)的则为A极。再测剩余两脚问阻值。阻值较小(约为几十或几百欧)时。黑表笔所接的为g极。另一脚为k极。假如测试功效与上述环境不符。声名元件已坏。

直流电流表A可以用易购的毫安表并接一段长导线取代。导线就相等于一个小阻值的分流电阻。详细长度要按照现实行使表现环境恰当修剪后确定。散热电扇行使常见的直流12V电脑电扇,变压器B1次级取10V即可。电阻要选2W 以上的，FU 选250V、4A的保险丝。思量次级输出的电流较大,焊把导线应回收紫铜芯线,并要有足够的截面，以担保在行使进程中不会因过载而发烫。

最后提请留意的是，电路组装完毕要安顿到吻合的金属外壳内，除担保精采透风外，整个电路要与外壳精采绝缘，同时外壳还要靠得住接地。

行使留意事项

三芯插头接好220V市电，将电源开关K闭合。电源指示灯LED点亮。同时散热电扇开始运转事变，动弹电位器RP旋钮，调理好吻合的焊接电流,即可举办焊接功课了。因焊接电流限定，金属工件直径不能大于3mm或厚度不大于0.5mm，焊接时要保持工件安稳，可用老虎钳等夹具将一焊把牢靠在一工件上，另一焊把打仗另一工件,待金属熔化后断开一个焊把电极即可。另外，还可以在薄金属板上打孔，或将一焊把夹紧金属工件，用另一焊把电极作笔在工件上刻字、绘画等。

操纵电焊机应相识和把握安详用电常识。带有市电的线路部门绝缘要靠得住。焊接导线与电焊机、焊钳连策应用螺栓、螺母，加上垫圈并拧紧。对电焊机内部还须按期搜查，发明毗连有松动或脱焊征象,应实时拧紧和焊牢。导线有残缺时，应实时改换或处理赏罚；当焊接事变完毕或停息行使时，该当即割断电源，移动电焊机时务必割断电源；因为电焊时有大量火花喷出，焊件温度也极高，为安详起见，焊接时要阔别易燃易爆物品，室外功课还要留意防雨；为镌汰焊接时发生的较强紫外线辐射危害。持续事变时刻不能过长,并只管穿着帆布做的防护服和手套。
