【参赛】单头财会装订机DIY改造

时间:2017-05-29 11:38来源:www.crystalradio.cn 作者:365171757 点击:
项目说明: 工欲善若事.必先利其器。 本作品是用一台废了的手动装订机改制的徽型小台钻。二手市场10元购得见图1: 通过外观洌它有台钻的基特性,如有金属齿轮和齿条联动的上下进程,有钻架机身,有工作面等的一些功能。利用这些功能进行二次设计改造。下面就
项目说明:

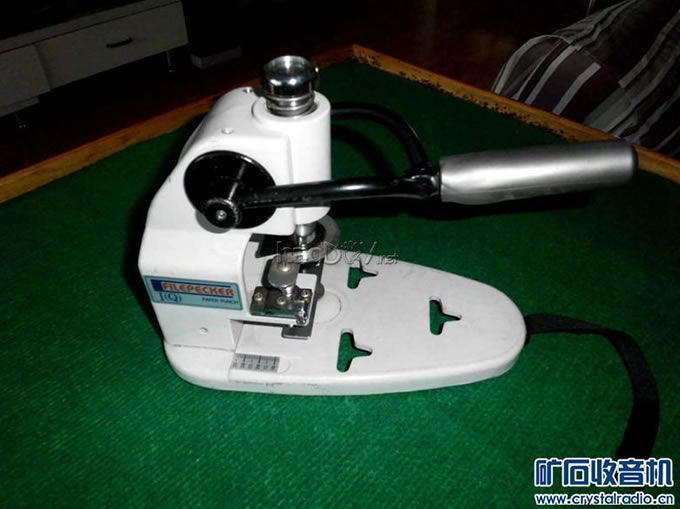

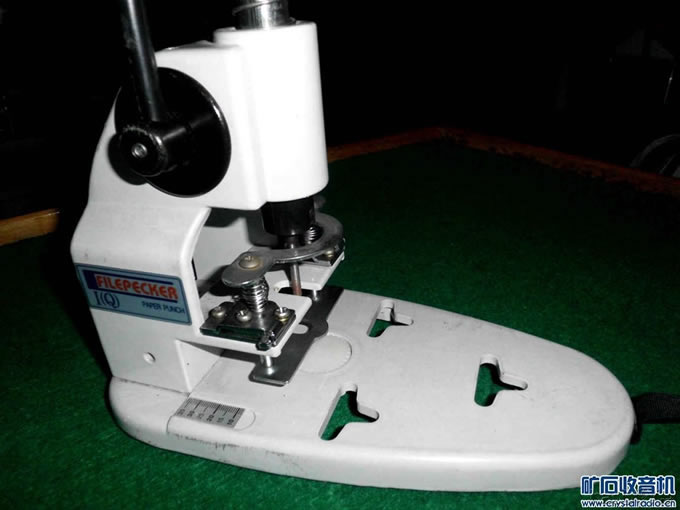

     工欲善若事.必先利其器。 本作品是用一台废了的手动装订机改制的徽型小台钻。二手市场10元购得见图1:
通过外观洌它有台钻的基特性,如有金属齿轮和齿条联动的上下进程,有钻架机身,有工作面等的一些功能。利用这些功能进行二次设计改造。下面就用简明文字和图解方式阐述制做过程,分几项逐步进行。
一,    钻头与机架联接制做:

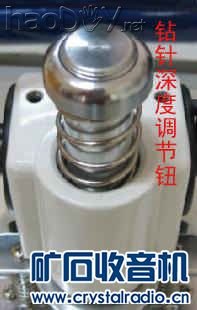

看图是该机实体,我们把主体机头拆下
图2
【参赛】单头财会装订机DIY改造
图3
【参赛】单头财会装订机DIY改造
图4
【参赛】单头财会装订机DIY改造

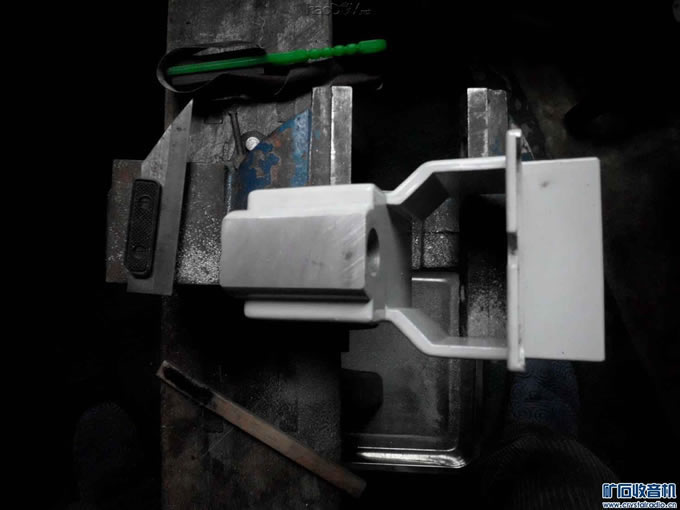

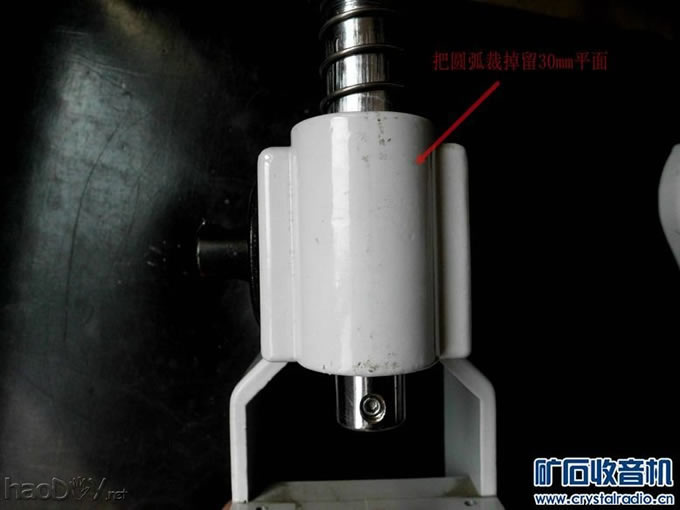

然后照图加工见图
图5
【参赛】单头财会装订机DIY改造
图6
【参赛】单头财会装订机DIY改造

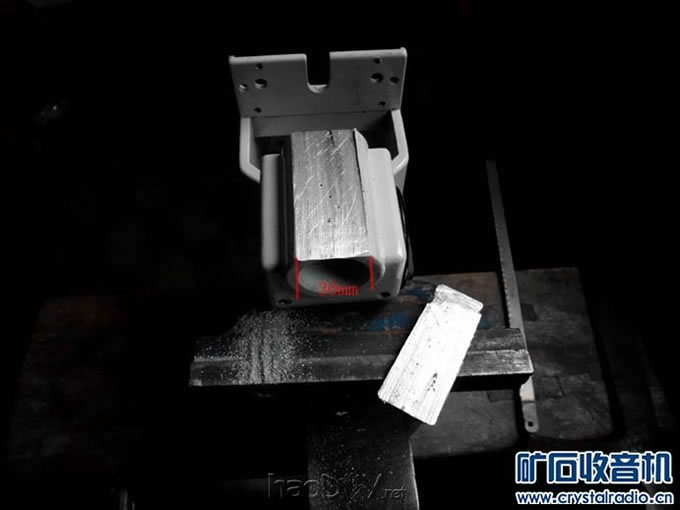

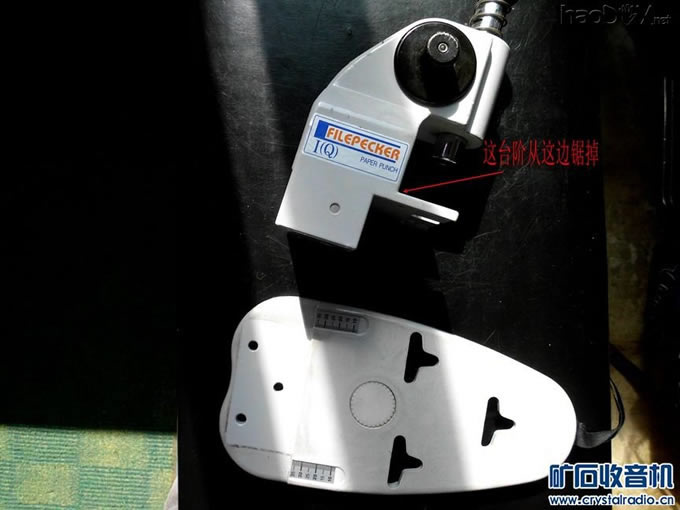

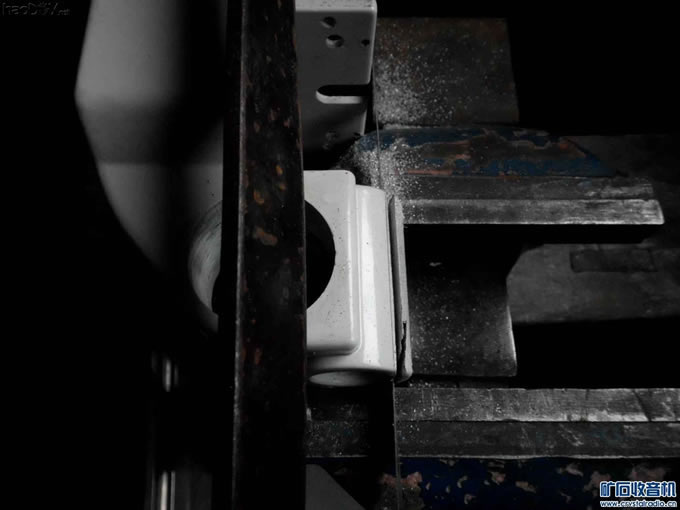

用手据把端面锯掉见图
图7
【参赛】单头财会装订机DIY改造
图8
【参赛】单头财会装订机DIY改造

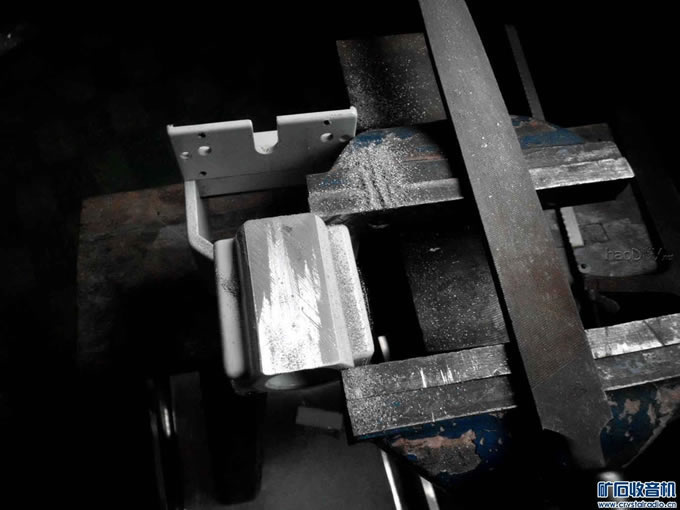

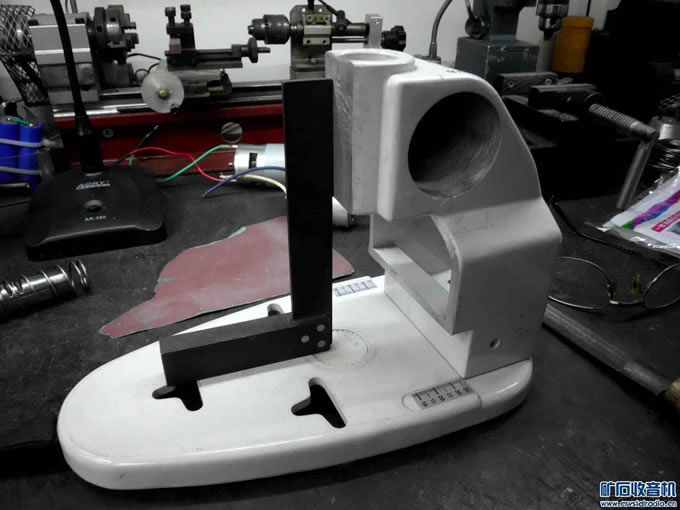

锯下后整平,有条件的上铣床一刀平见图9.10.11
图9
【参赛】单头财会装订机DIY改造
图10
【参赛】单头财会装订机DIY改造
图11
【参赛】单头财会装订机DIY改造

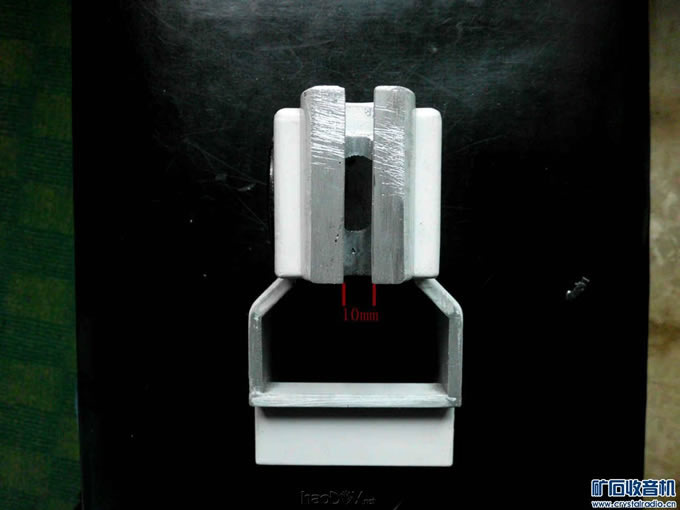

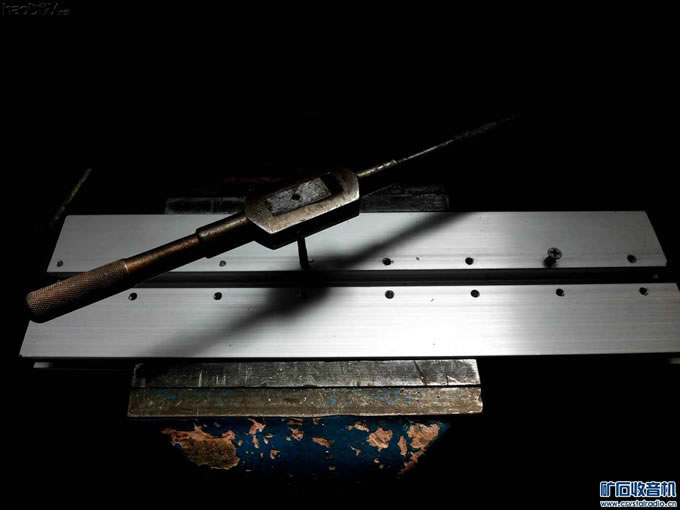

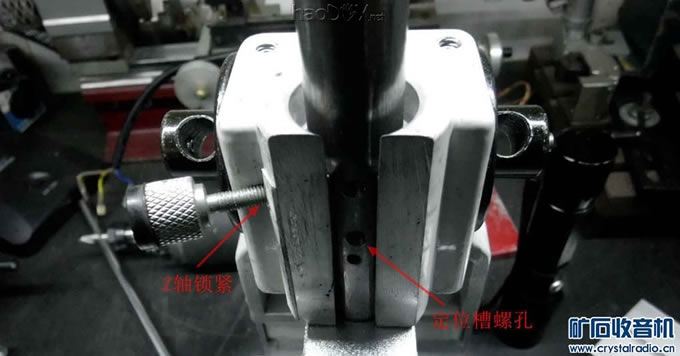

然后在平面开出定位槽见图


图12
【参赛】单头财会装订机DIY改造

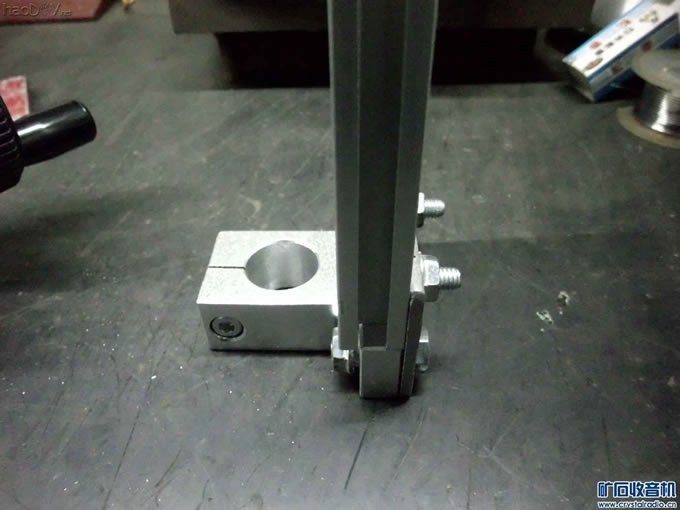

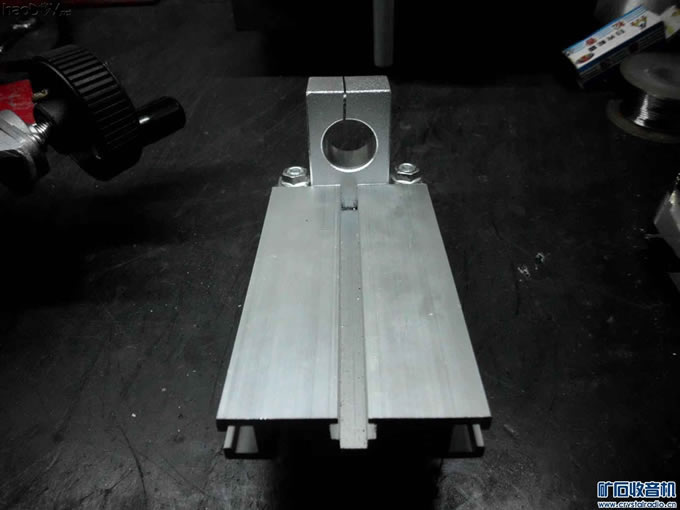

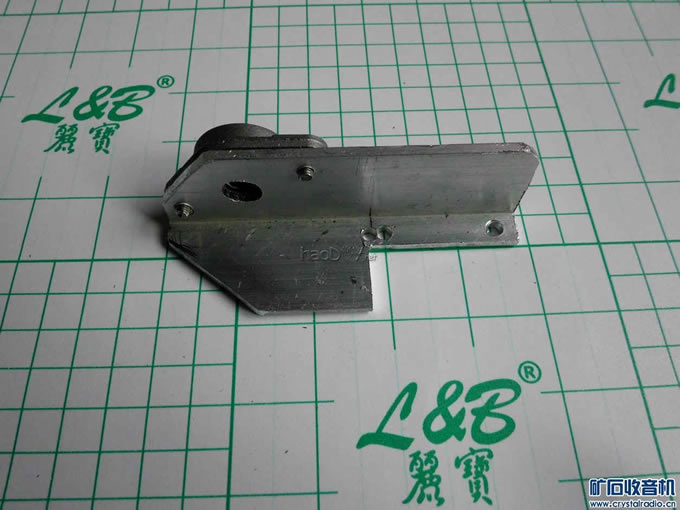

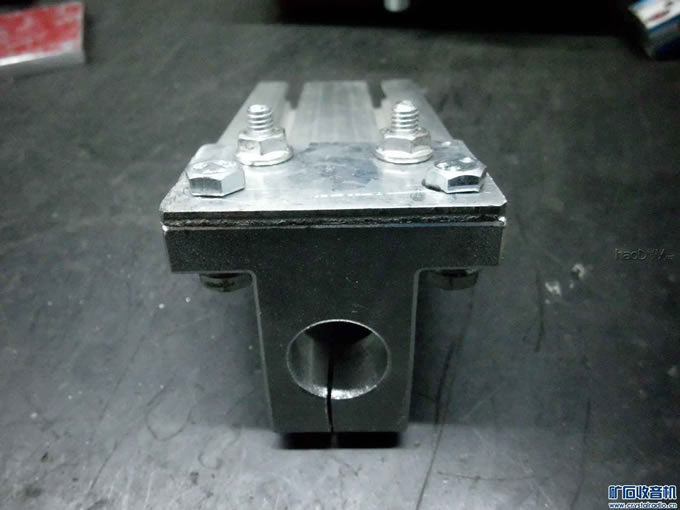

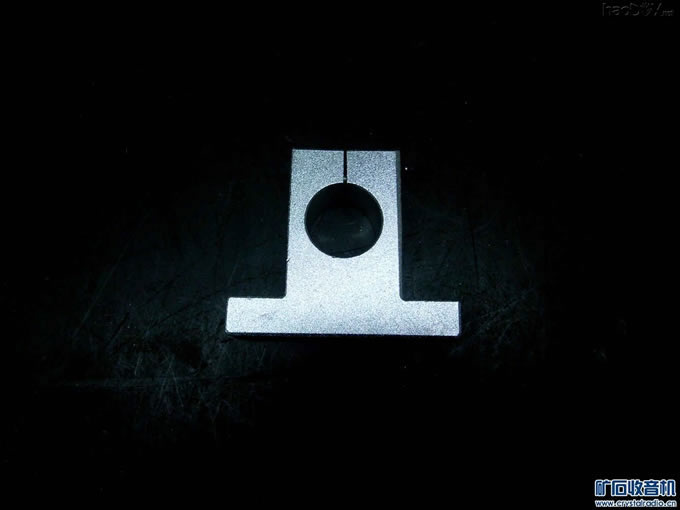

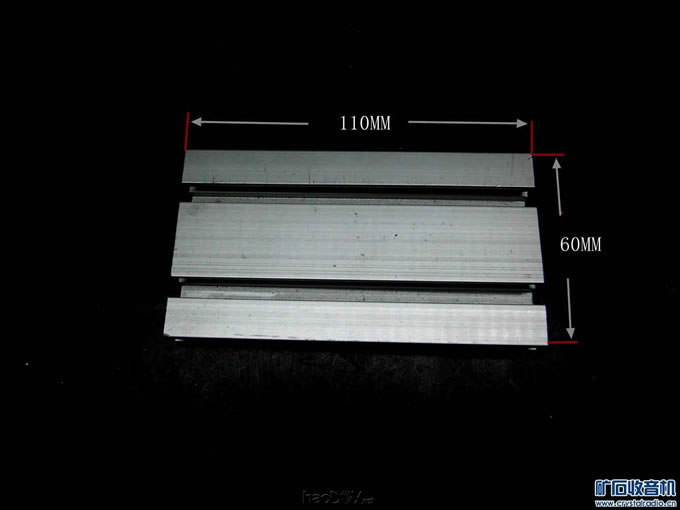

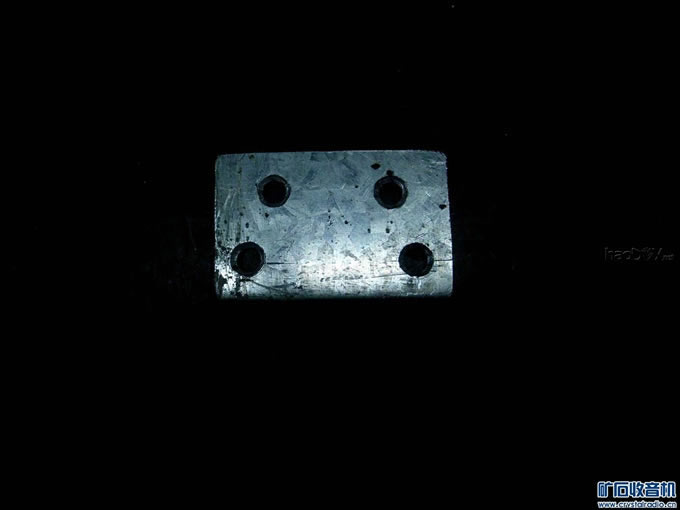

裁一块铝型T型板,加工一块联接板,用光20mm的光轴座做下部固定见图
图13
【参赛】单头财会装订机DIY改造
图14
【参赛】单头财会装订机DIY改造
图15
【参赛】单头财会装订机DIY改造
配装在一起图
图16
【参赛】单头财会装订机DIY改造
图17
【参赛】单头财会装订机DIY改造
图18
【参赛】单头财会装订机DIY改造

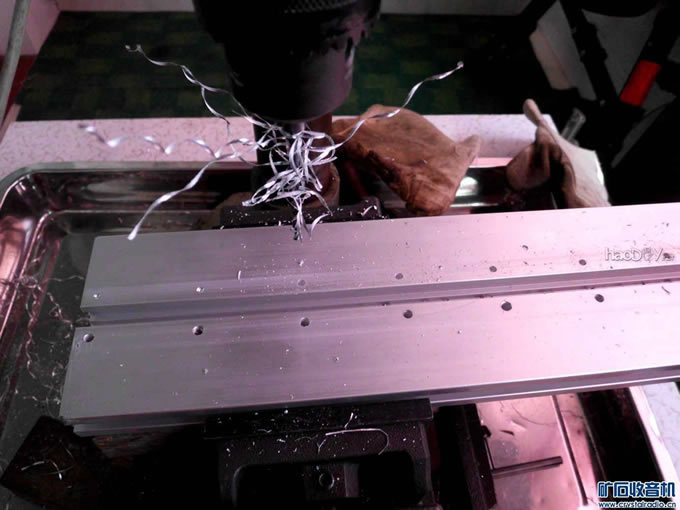

在把齿条轴上打孔图19
【参赛】单头财会装订机DIY改造

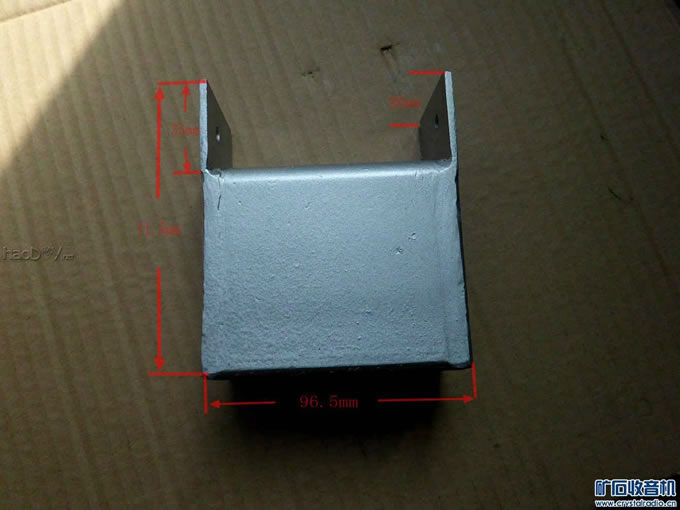

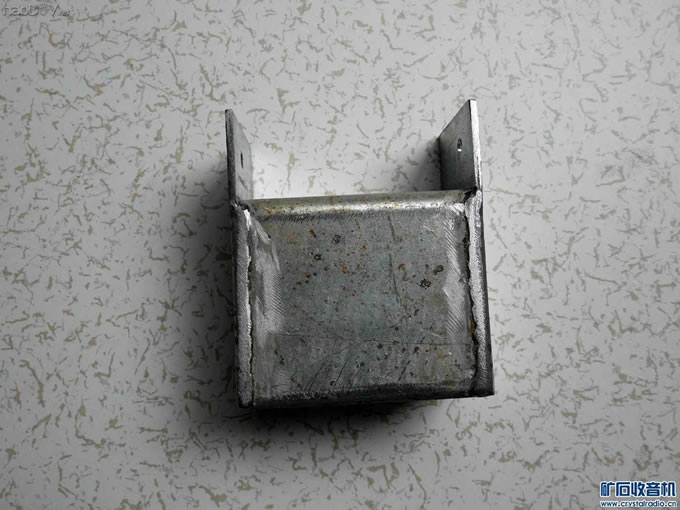

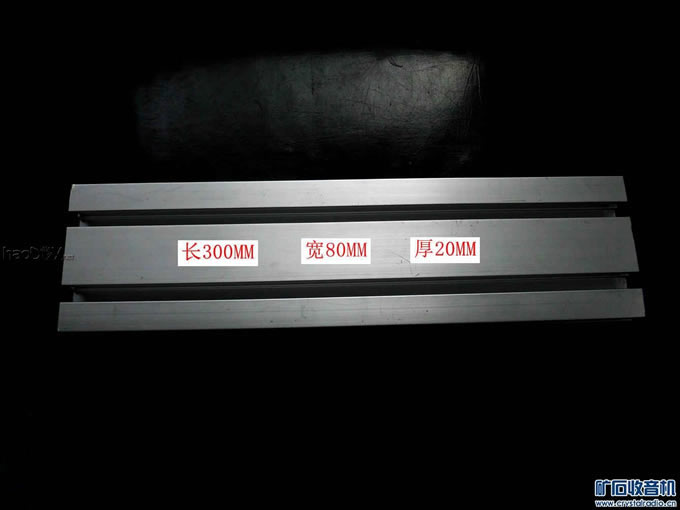

由于机架身高行程距离不够,须加高底座。见图制做
图20
【参赛】单头财会装订机DIY改造
图21
【参赛】单头财会装订机DIY改造
图22
【参赛】单头财会装订机DIY改造
图23
【参赛】单头财会装订机DIY改造

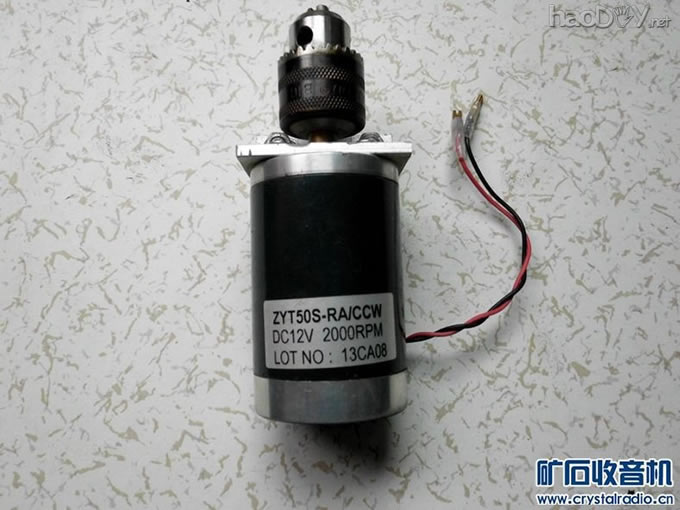

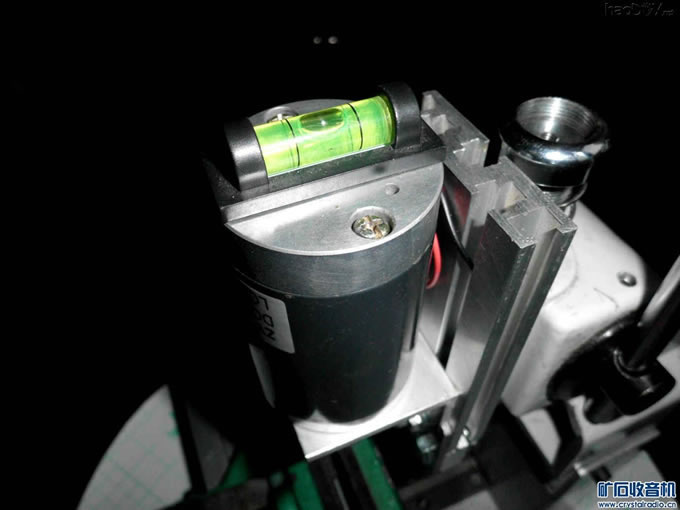

准备一台马台装上钻夹,机头改造一项完成图
图24
【参赛】单头财会装订机DIY改造
图25
【参赛】单头财会装订机DIY改造
二.  十字工作台面制做
作为微型钻转必须具备功能操作自于的台面,提高精度和效率见图

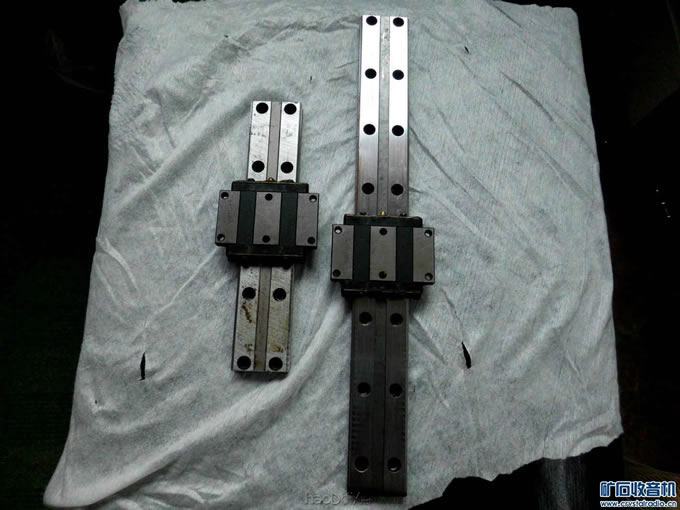

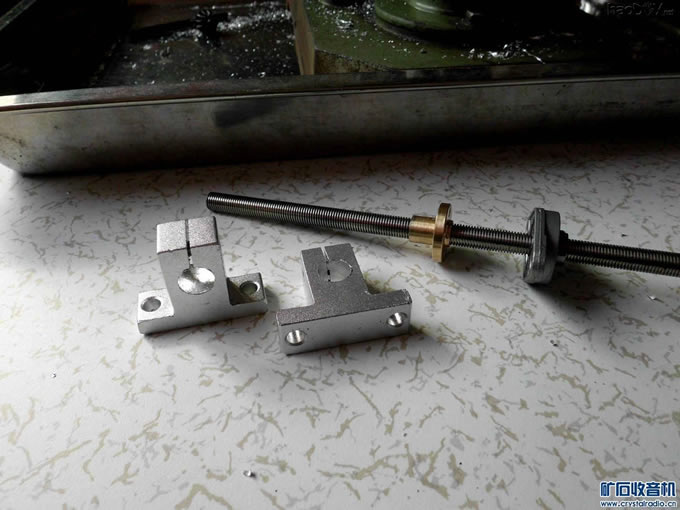

准备材料.须购买
图26
【参赛】单头财会装订机DIY改造
图27
【参赛】单头财会装订机DIY改造
图28
【参赛】单头财会装订机DIY改造

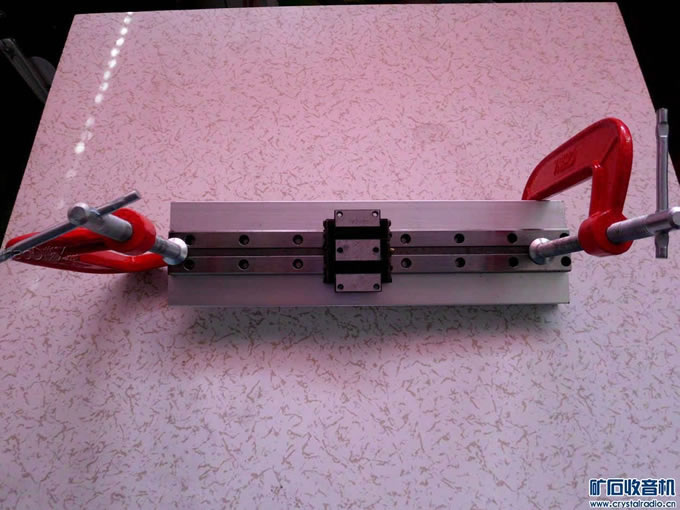

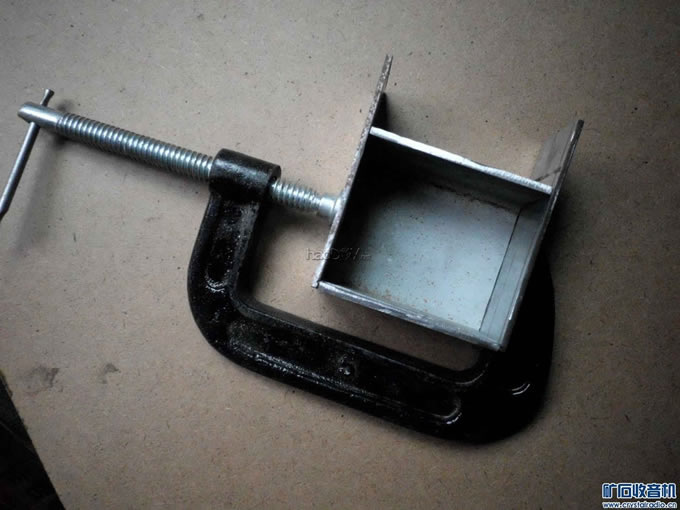

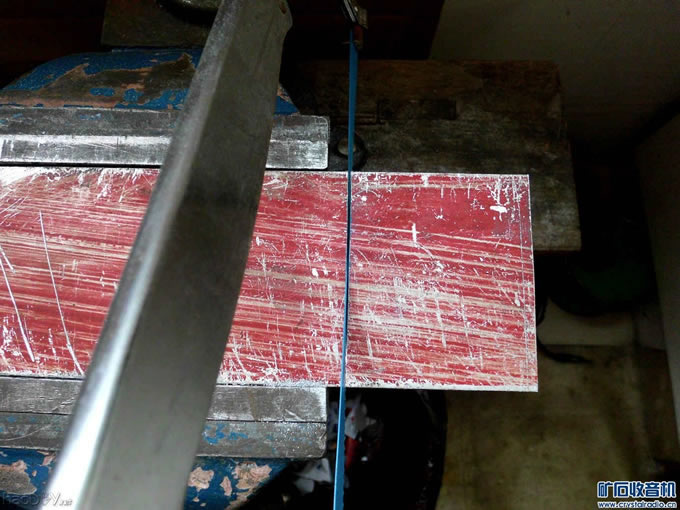

加工配件图29.
【参赛】单头财会装订机DIY改造
图30
【参赛】单头财会装订机DIY改造
图31
【参赛】单头财会装订机DIY改造
图32
【参赛】单头财会装订机DIY改造
图33
【参赛】单头财会装订机DIY改造









【参赛】单头财会装订机DIY改造





【参赛】单头财会装订机DIY改造

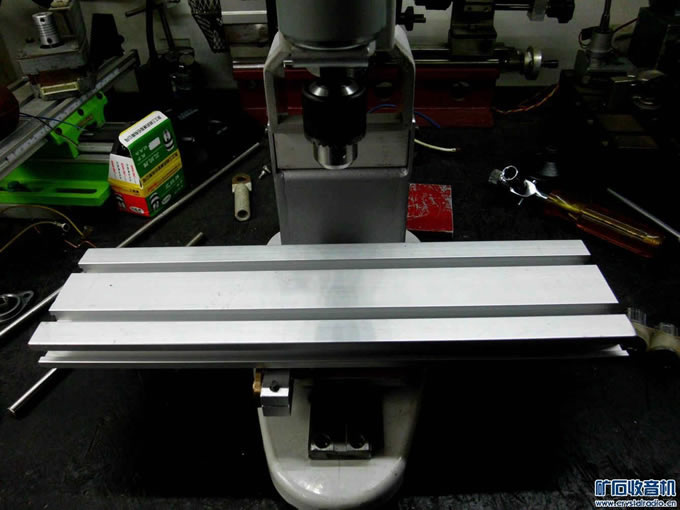

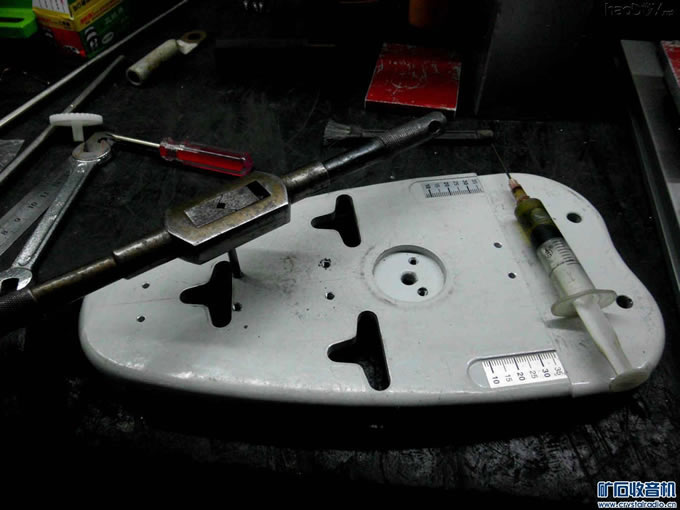

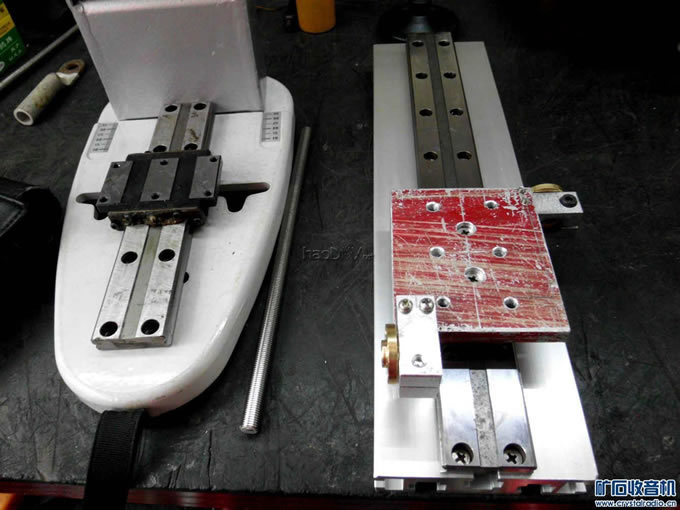

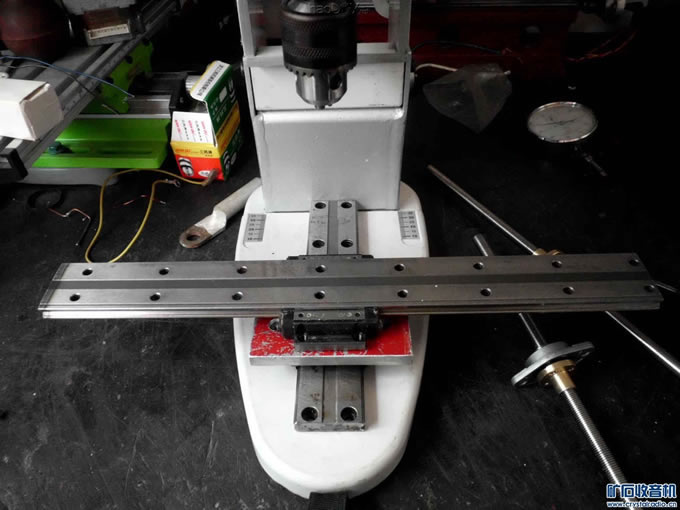

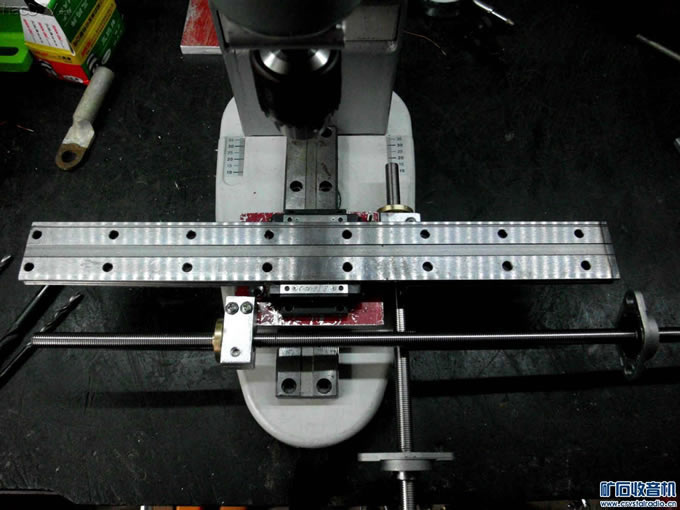

图片太多了继续上帖。把十字轨道固定在底座上见图
图34
【参赛】单头财会装订机DIY改造
图35
【参赛】单头财会装订机DIY改造
图36

图37
【参赛】单头财会装订机DIY改造
图38
【参赛】单头财会装订机DIY改造

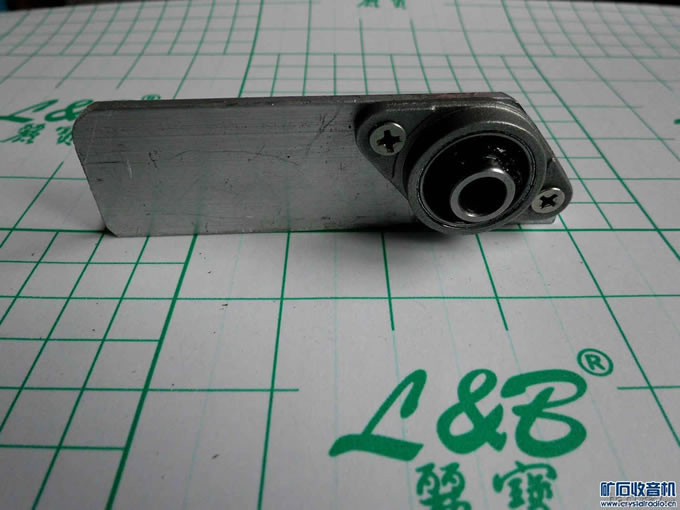

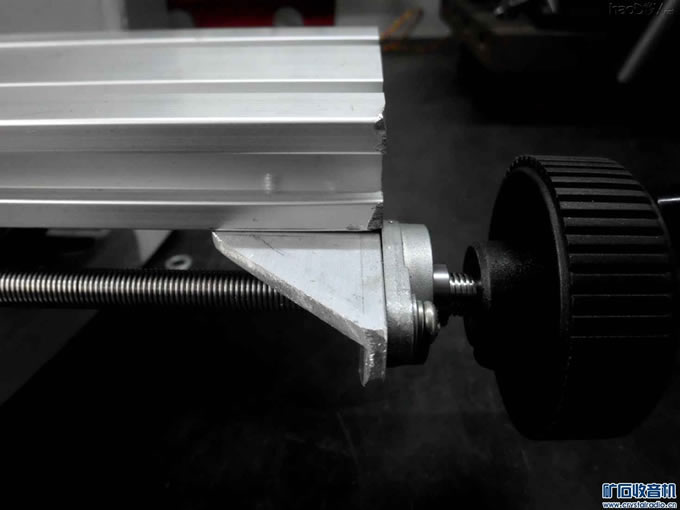

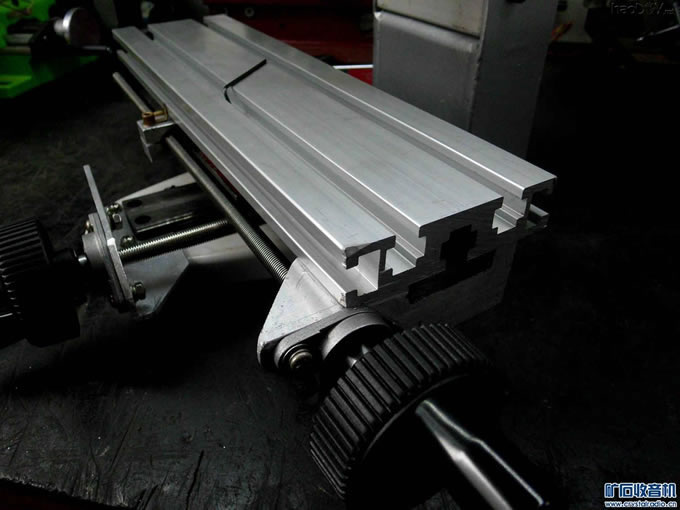

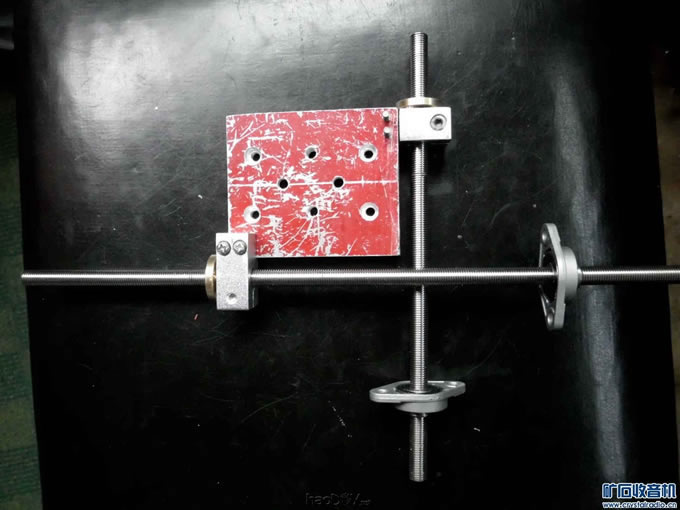

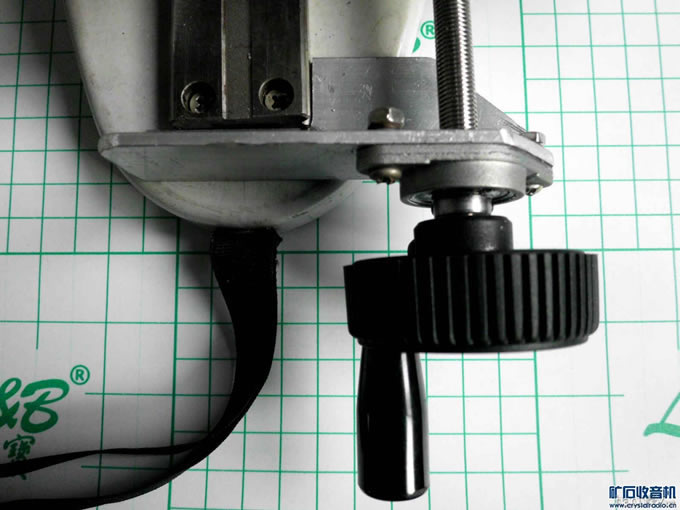

下面做拖板固定联动机构见图
图39
【参赛】单头财会装订机DIY改造
图40
【参赛】单头财会装订机DIY改造
图41
【参赛】单头财会装订机DIY改造
图42
【参赛】单头财会装订机DIY改造
图43
【参赛】单头财会装订机DIY改造

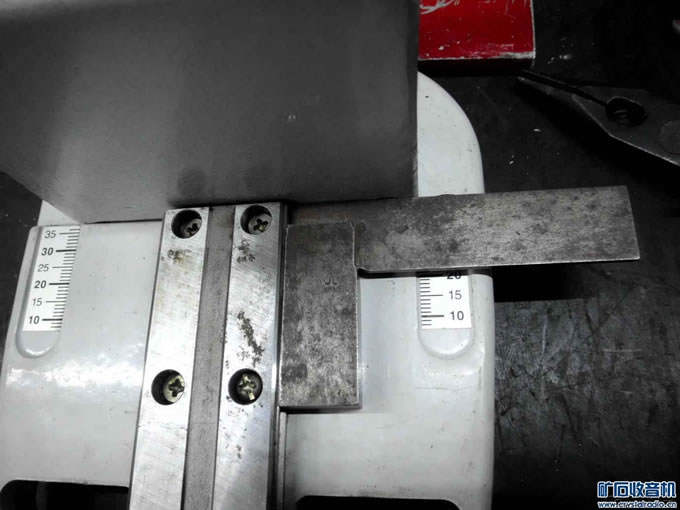

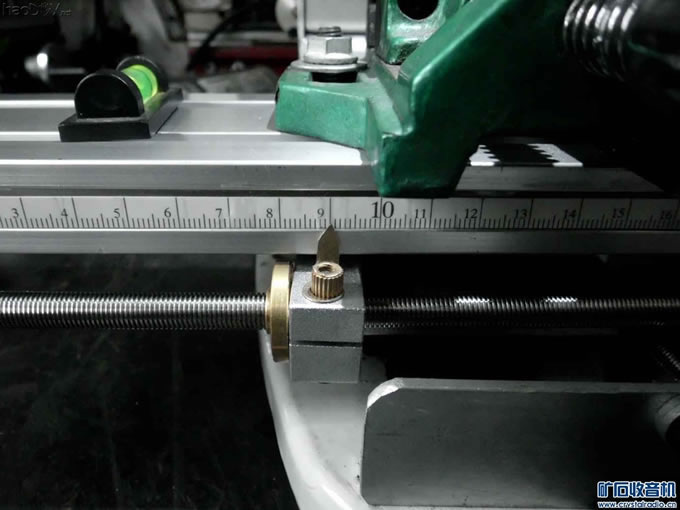

安装x轴上标尺见图
图44
【参赛】单头财会装订机DIY改造
三 .   辅助功能制做

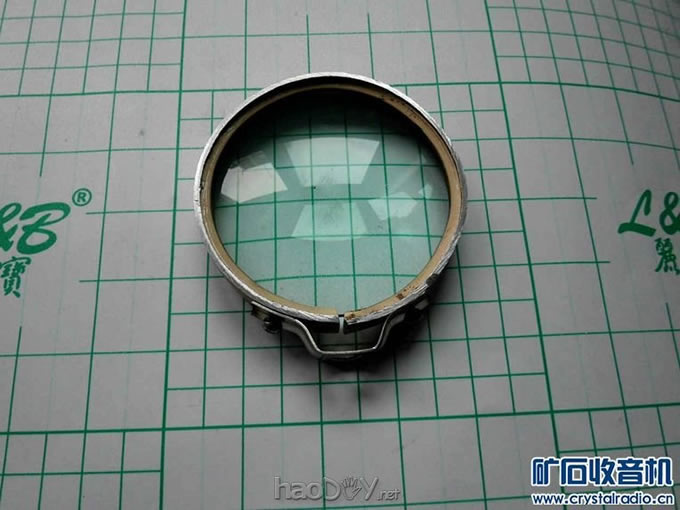

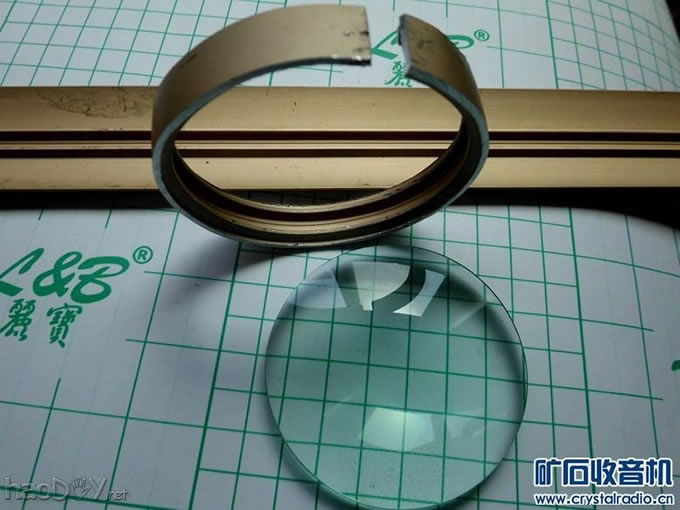

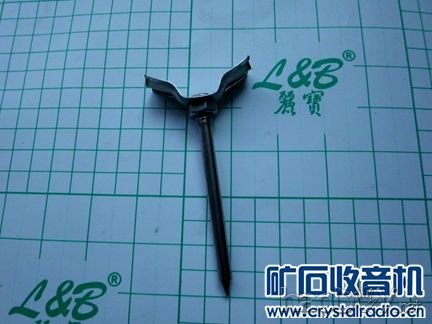

      加工配件有时夜间进行须照明和放大功能.用地板压条做放大镜架见图
图45
【参赛】单头财会装订机DIY改造
图46
【参赛】单头财会装订机DIY改造

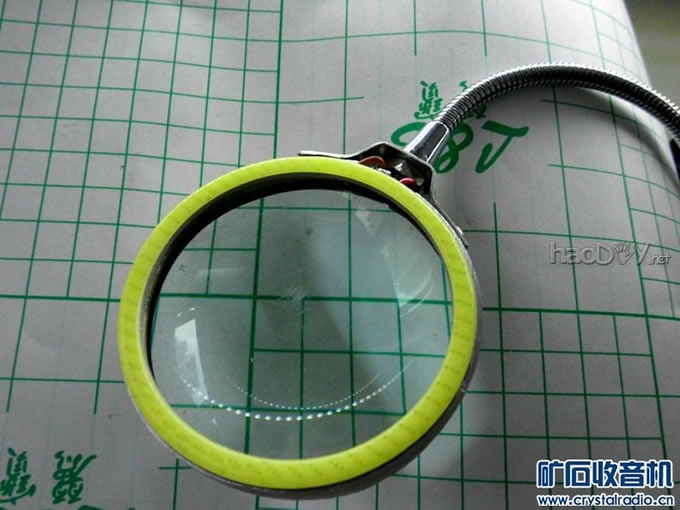

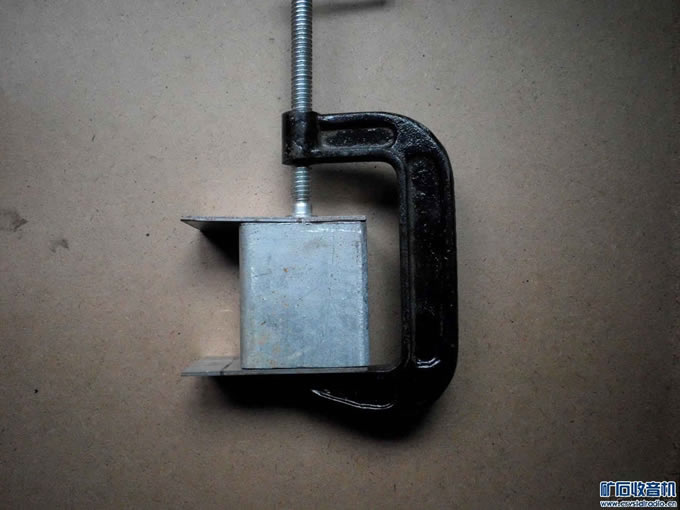

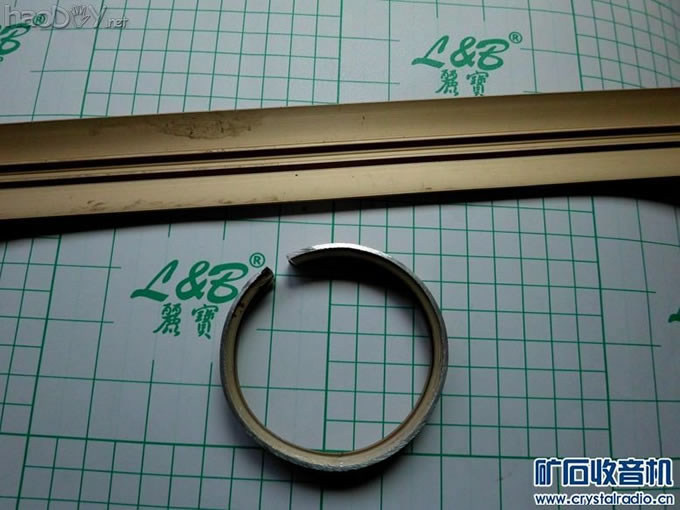

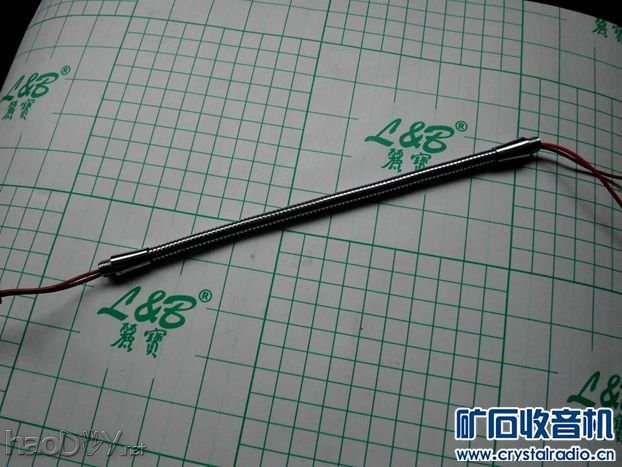

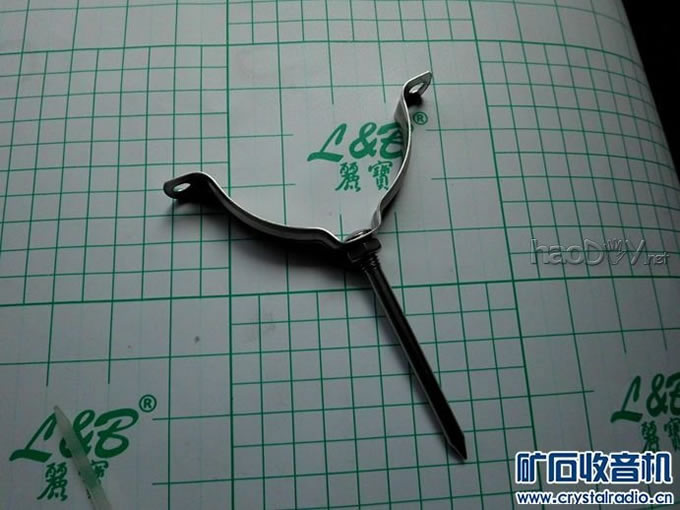

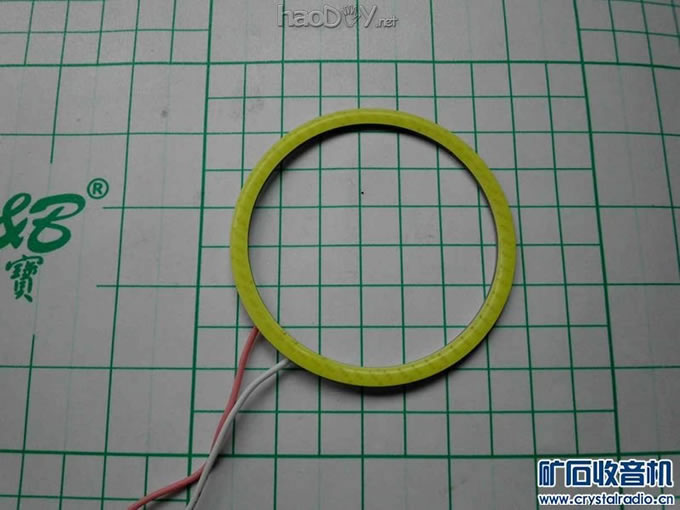

用落水管包夹做连接在装上灯环见图
图47
【参赛】单头财会装订机DIY改造
图48
【参赛】单头财会装订机DIY改造
图49
【参赛】单头财会装订机DIY改造
图50
【参赛】单头财会装订机DIY改造
图51
【参赛】单头财会装订机DIY改造
图52
【参赛】单头财会装订机DIY改造

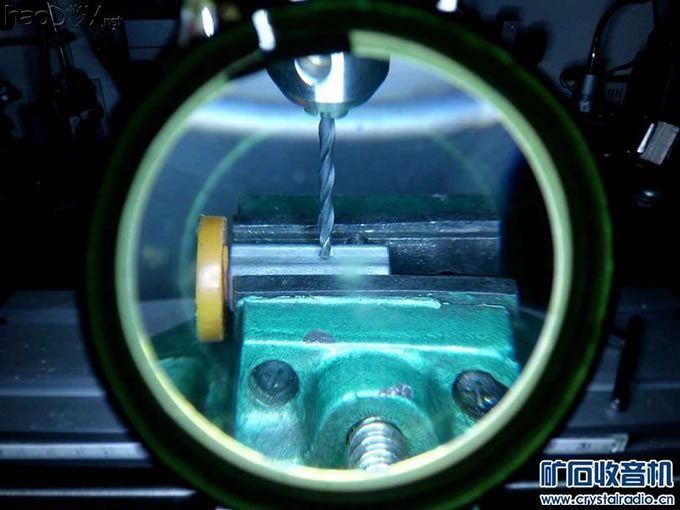

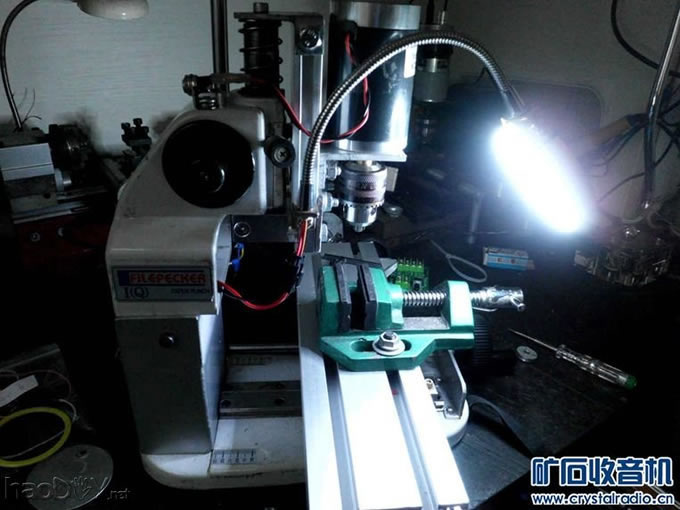

成效图
图53
【参赛】单头财会装订机DIY改造
图54
【参赛】单头财会装订机DIY改造
