做一台适合自己的绕线机

时间:2013-03-31 17:23来源:www.crystalradio.cn 作者:cqrmxxwk 点击:
在制作耳机的时候,需要做四个线包,在线包上绕上细细的漆包铜线,小到0.1mm、0 07mm、甚至小到0.05mm、0.03mm的漆包线。在手上拿着绕即不均匀也不整齐。做一台绕线机就很有必要。 绕线机有四个主要的部件,一是固定线包的轴;二是摇绕的柄、三是放线的支架
在制作耳机的时候,需要做四个线包,在线包上绕上细细的漆包铜线,小到0.1mm、0 07mm、甚至小到0.05mm、0.03mm的漆包线。在手上拿着绕即不均匀也不整齐。做一台绕线机就很有必要。
绕线机有四个主要的部件,一是固定线包的轴;二是摇绕的柄、三是放线的支架、四是计数的机构。
一,固定线包架的轴
由于极靴是扁的,所以线包架的芯部也做成了扁的。因此,固定线包架的轴也只能是扁的了,大小跟线包架孔也差不多。选取一定的长度,再弯90度再3厘米处再弯90度。如图。
线包架虽然是扁的,可轴却是旋转作圆周运动。所以要给这个轴两头支架做两个孔,让轴在圆孔里旋转。就要把轴两头做成圆的。我是用硬一点的木头切两小段,劈开,粘在扁轴上。把粘上的木块打磨圆,让它比绕线机支架略小一点。这样线包架不是放不进去了吗?所以在摇柄的另一头,用木块做成一个可以插入扁轴的圆形轴端。

做一台适合自己的绕线机

二、摇动的柄
摇柄做好后试试在支架孔里转动是否灵活,如果不灵活,用砂纸旋转着磨一磨。再往支架孔里滴一些润滑油。加铅笔粉也行。

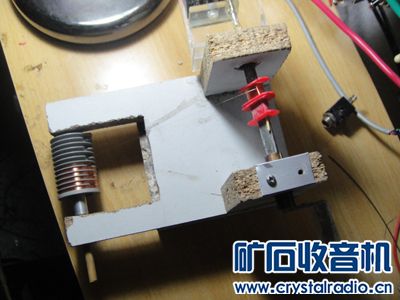

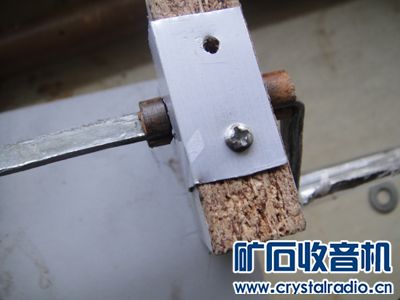

这时扁的摇柄转动起来是很难受的。所以把摇柄处在砂轮一磨小一些后,找一段笔杆趁热插进去。有了圆摇柄,绕起来就好多了,但是在加快速度摇的时候会感到摩擦力太大,加不起来速度。只要在圆笔杆外面再套一段粗一些的笔杆,(或注射器筒)并在柄端上一颗小自攻螺丝钉。不要太紧就行了,摇柄会在绕的时候左右摆动,为了控制这个摆动,我在右边支架内侧的轴上用小钢锯锯一圈卡槽,用一块金属片做成图上的样子的卡轴片,卡轴片的轴孔上剪开一条缝,宽度以插在卡槽上为准。这样绕起来就不会摆动了。只是在上线包架和绕满后在卸下这个卡轴片。卡轴片要一颗自攻螺丝固定在支架上。
三、放线的支架

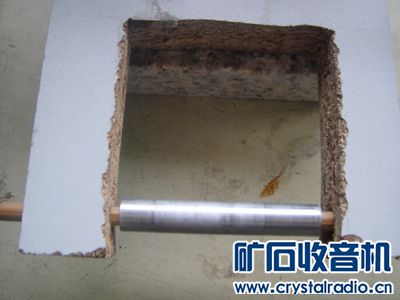

一定要有一个放线的支架,使漆包线在绕线的过程中,不会因为线很细而拉断。要适当地使放线灵活,一根松点的轴,再加一根笔杆,竹管、塑料管之类的让线省部级在两三层圆圈中自如地旋转放线。我是将就绕线机底板的尾端切成两长条,再给它打两个孔。插如一根圆筷子,套上一段铝管。
做一台适合自己的绕线机
四、计数机构
绕得少用嘴数一下就行了,但是绕上成千上圈就容易忘。所以加一个计数器很有必要。
我是用学生跳绳上的计数器连在上面的。然而跳绳的计数器质量较差,用旧录音机上拆下;或用旧电度表上拆下的质量都不错。用502将计数器的拨片挡连接在摇柄插的那个轴头上就行了。

使用方法
做一台适合自己的绕线机
1、先打开卡轴片,抽出扁轴(即摇柄)。放入线包架,用薄少的竹签将线包架插正插紧,在绕线时不松歪就行。
2、将轴插入端头,即与计数器连接的部位。插上卡轴片,上紧螺丝。试一试灵活了吗? (责任编辑:admin)
