松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

时间:2017-05-27 21:01来源:数码之家 作者:潜隆 点击:
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!感受到坛友信任,以后要慎言,慎行,以免误导大家!值得一提的7.2V 充电钻EZT168,修家电用绝对神器 ,最大转速比EZT141要高些,力气要大些,带有扭力调节,无极调速,正反转,自锁夹头功能,只是买的单机,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
感受到坛友信任,以后要慎言,慎行,以免误导大家!
值得一提的7.2V 充电钻EZT168,修家电用绝对神器 ,最大转速比EZT141要高些,力气要大些,带有扭力调节,无极调速,正反转,自锁夹头功能,只是买的单机,本来接外接电源用的挺不错,5V到12V之间的电压都可以,电流要10A左右。之前淘到过几个匹配的电源,用着相当的顺手。这次坛友求助,索性找材料折腾一下,就出现了本帖,终结篇。
一楼折腾充电电池
二楼折腾万用批头转接杆
三楼折腾充电器终结

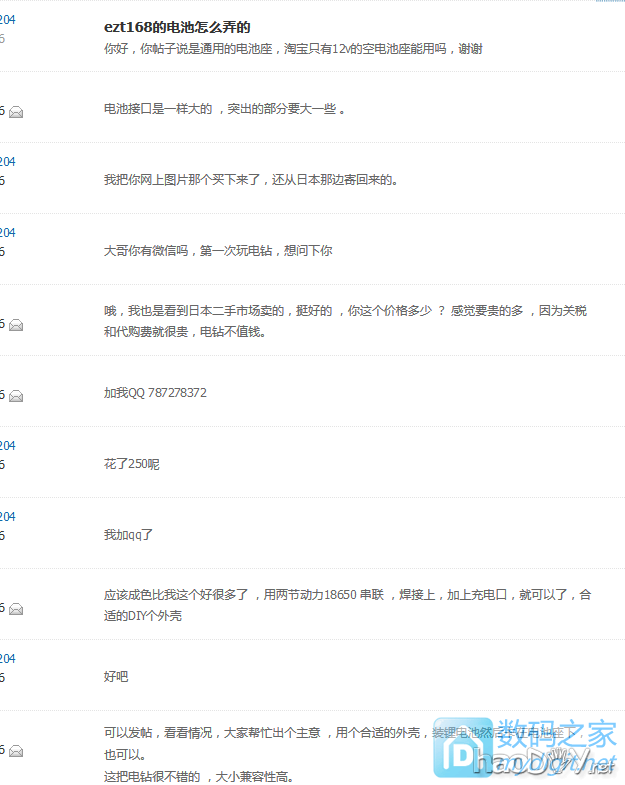

坛友也万般折腾,购买了此款充电钻,交流之余,我才与动力,折腾此贴。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

就是这个充电钻,本来要有两节 动力18650 电池,就可以直接放入机身内的。
因为独立用的时候较少,所以就没有购买动力锂电池。
上篇帖子折腾的锂电池比较大,大家都不看好,所以折腾个小点的电池,给大家个思路。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

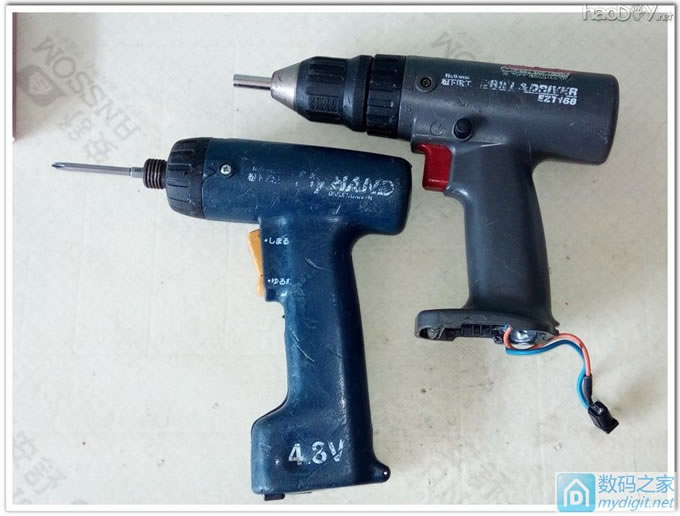

此款小巧的身材和之前购买的EZT141差不多。
她们都是自带五档扭力调节,优点在于,在1挡的扭力都差不多。
这两把充电钻是我拆修的好帮手,相比之下EZT168声音更动听,
之前查过官网,蓝色的EZT141,全新还要五百多,这把灰色的EZT168价格更贵些。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

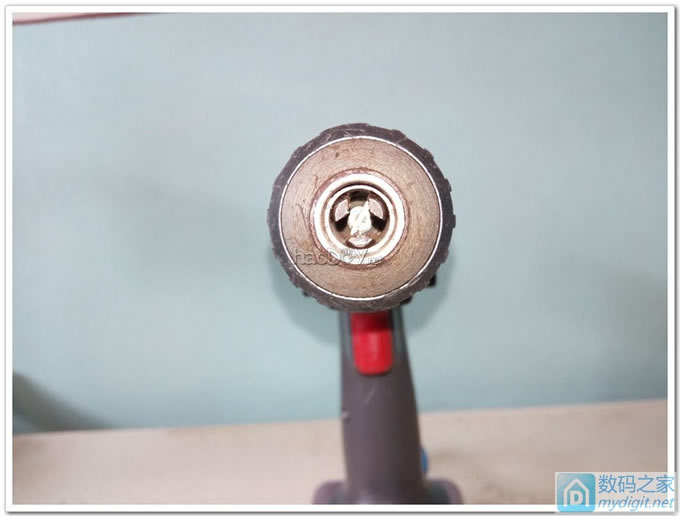

此款充电钻自带0.8——10MM的自锁夹头,功能和实用性,大大增加。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

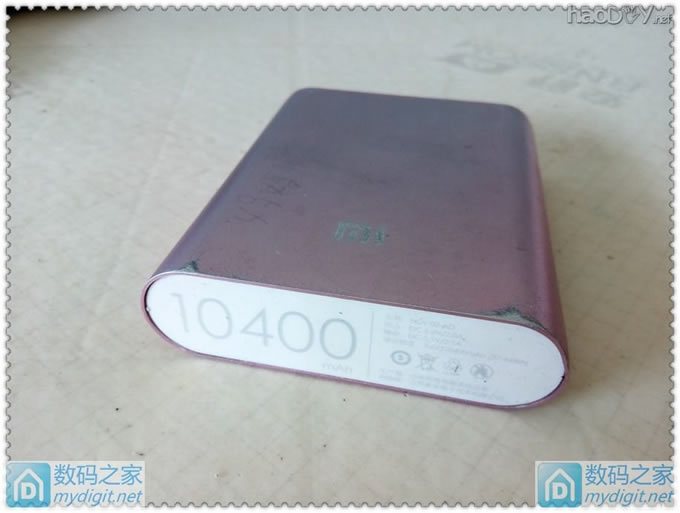

准备的充电钻的电池 就是来自于如下充电宝
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

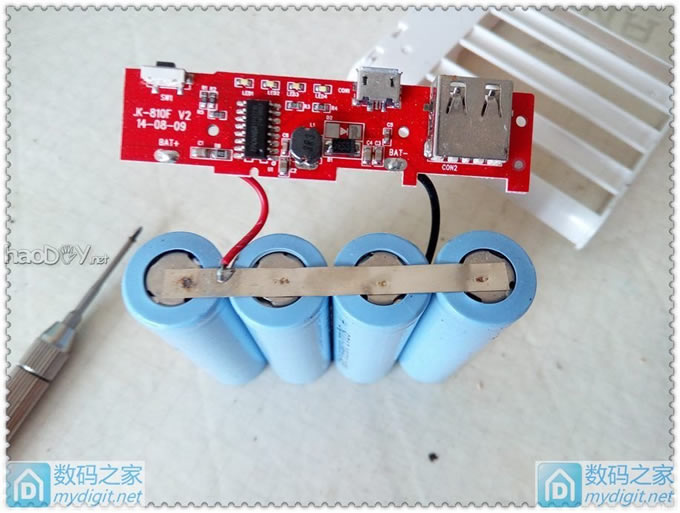

拆开看到四节18650 ,打算俩俩并联 ,输出8.4V ,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

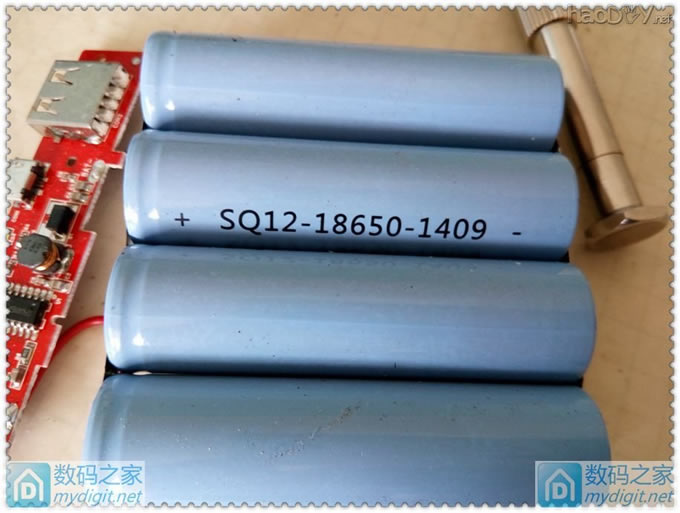

看看电芯的标识 ,SQ12 ,,,1409 也许是14年9月的电芯。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

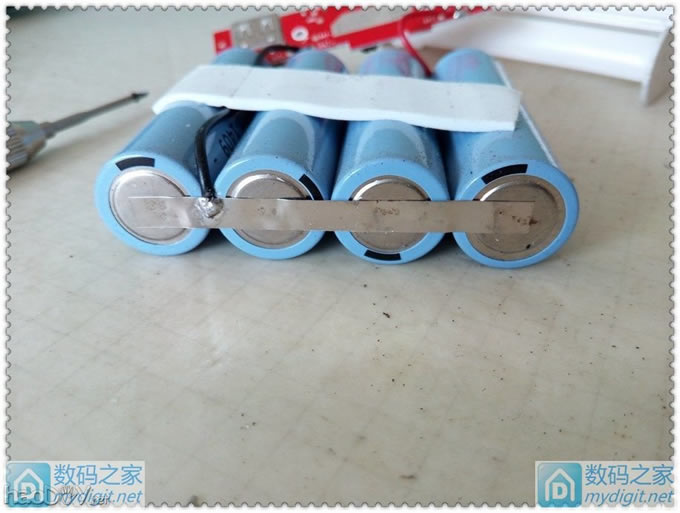

全部焊接的,看来都是电池,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

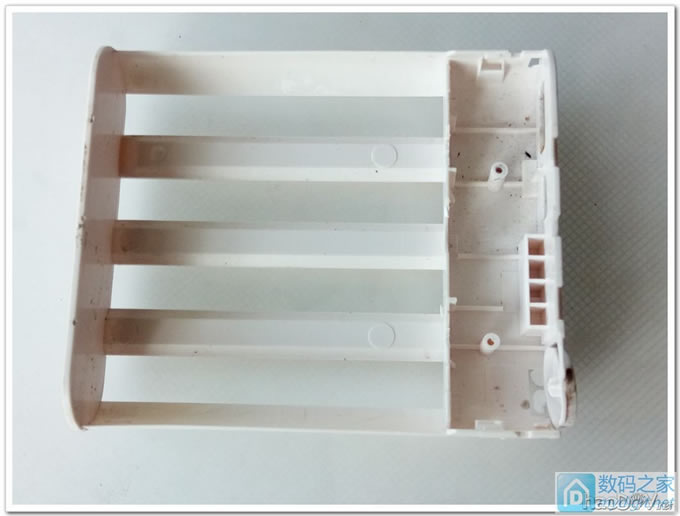

这个自身还带个内盒 ,改造方便
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

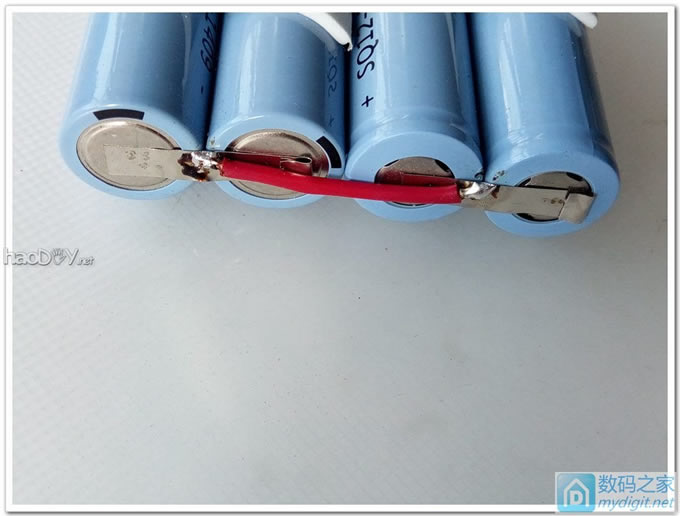

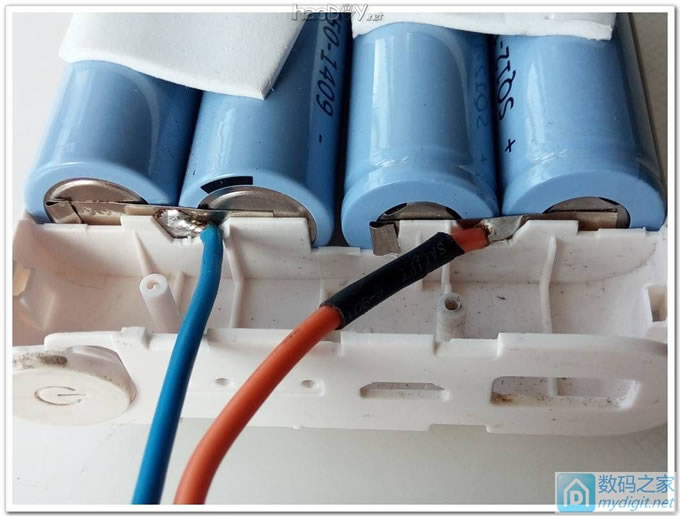

两两截断 ,焊接上够粗的导线
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

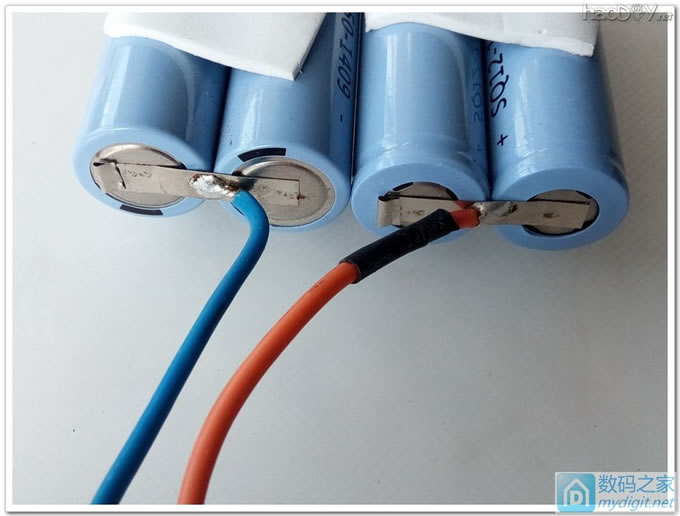

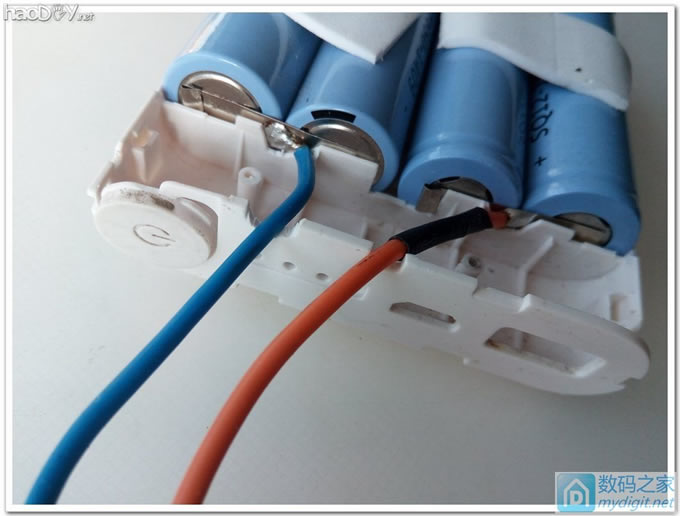

正负极也焊接上 ,加了点助焊剂,很容易焊接。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

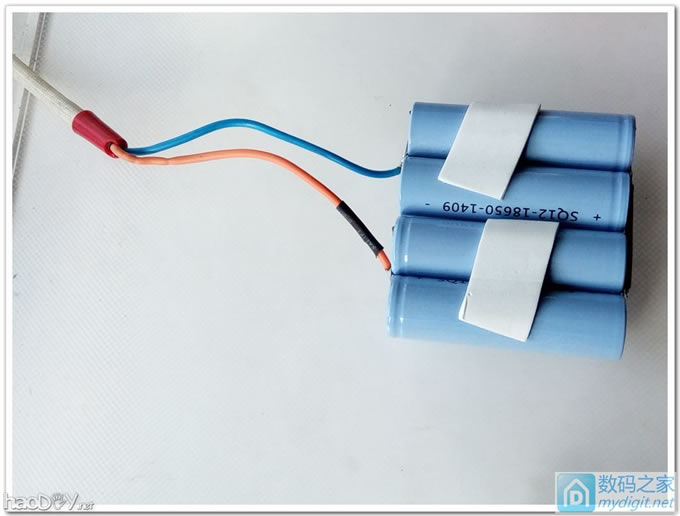

看看电池组就焊接完了,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
楼下继续 。
[ 此帖被潜隆在2016-05-22 09:07重新编辑 ]

松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

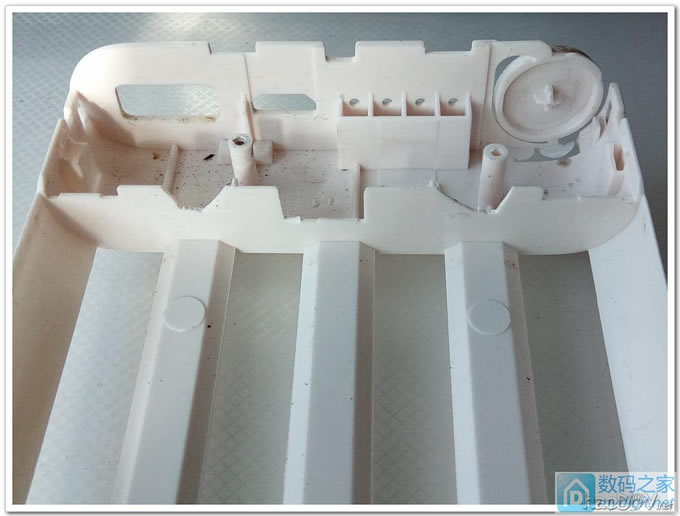

继续折腾电池 ,再这个电池盒中间的挡板上刻出凹槽


松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
就是放这两根导线的,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
修理凹槽 ,加宽,加深
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

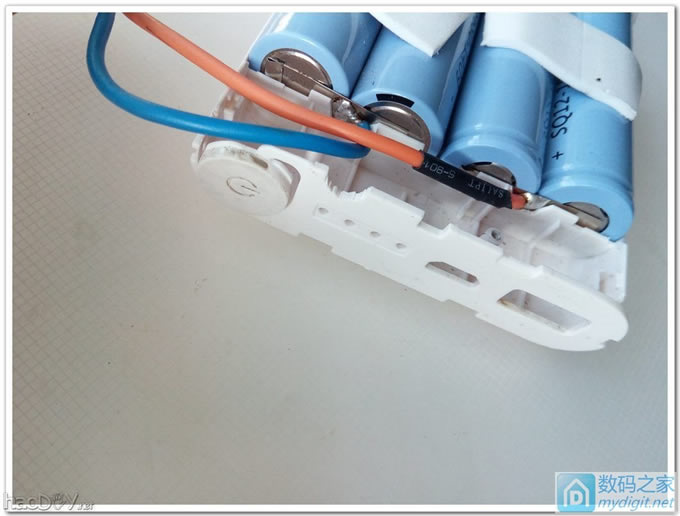

电池下到位了 ,导线也有自己的凹槽了
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

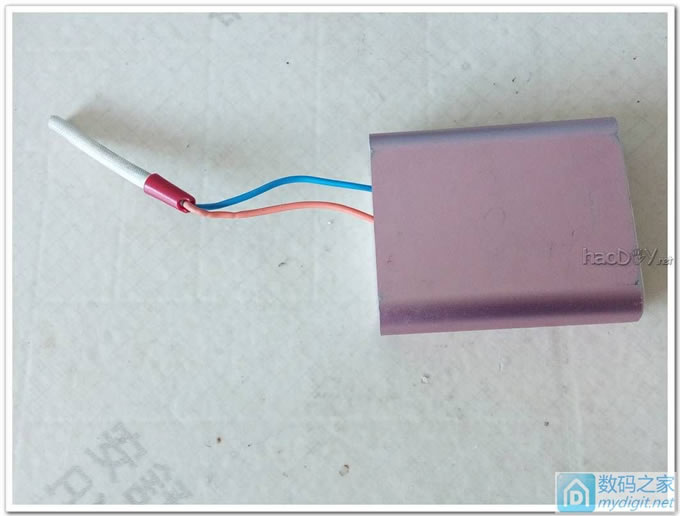

把他装到充电宝的盒子内
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

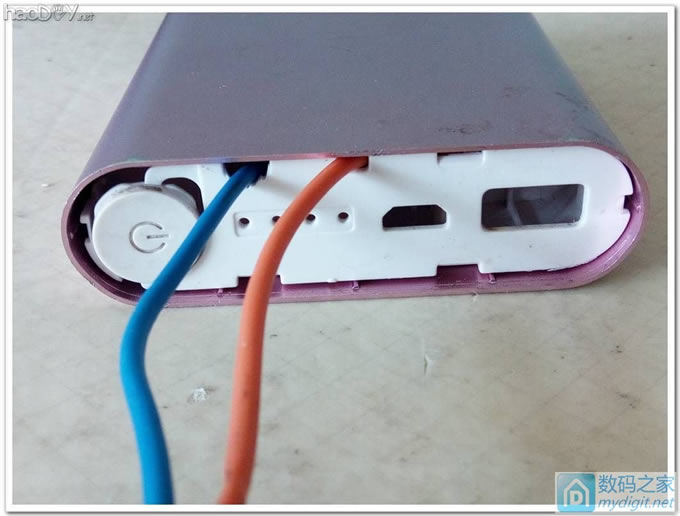

看到两根导线这样露出来 。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

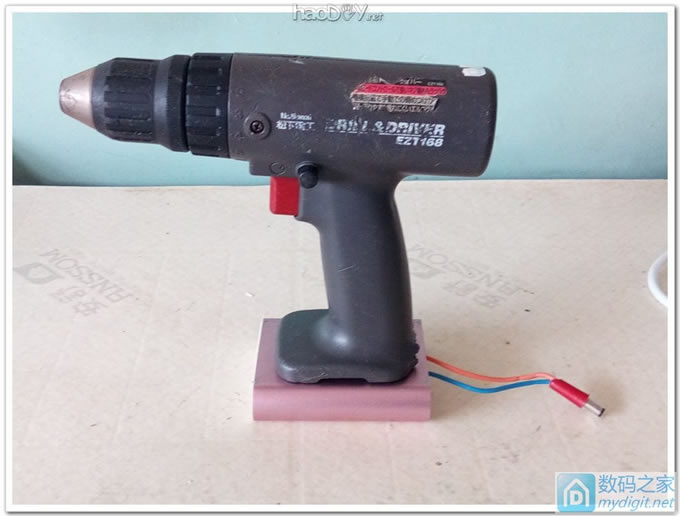

打算这样固定在电钻的下面,可以用胶皮类,扎带类捆扎。
也许坛友有自己更好的办法。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

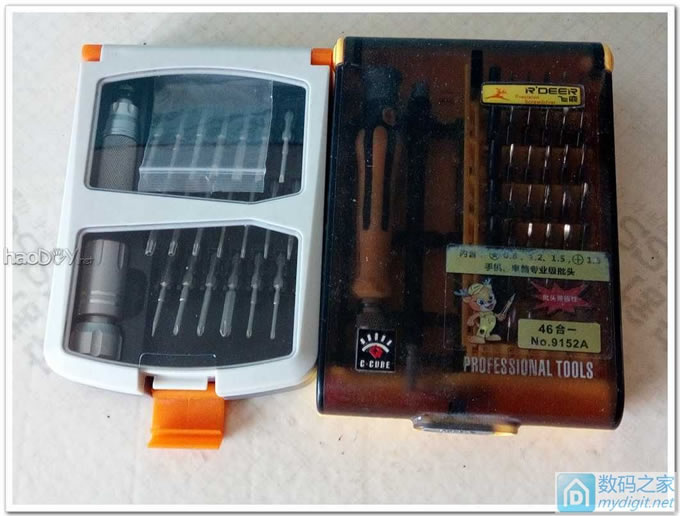

折腾万能批头转接杆,有了充电钻,这些成套的批头就闲置下来了,
所以想办法利用一下。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
把套装自带的转接杆,这个材质很硬,用角磨机截断 ,。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

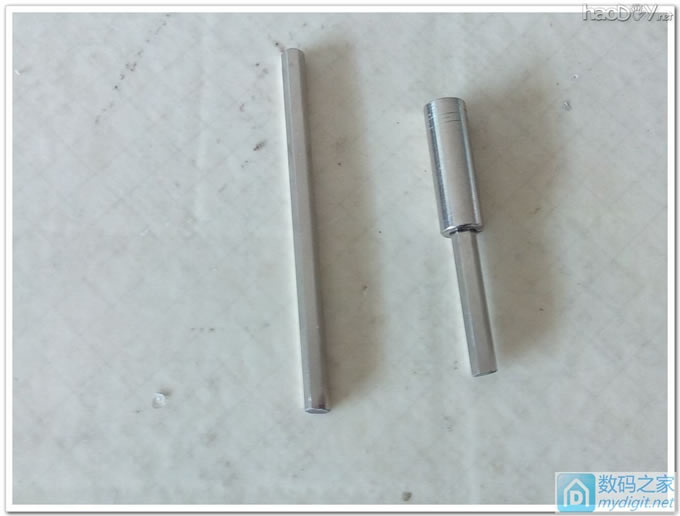

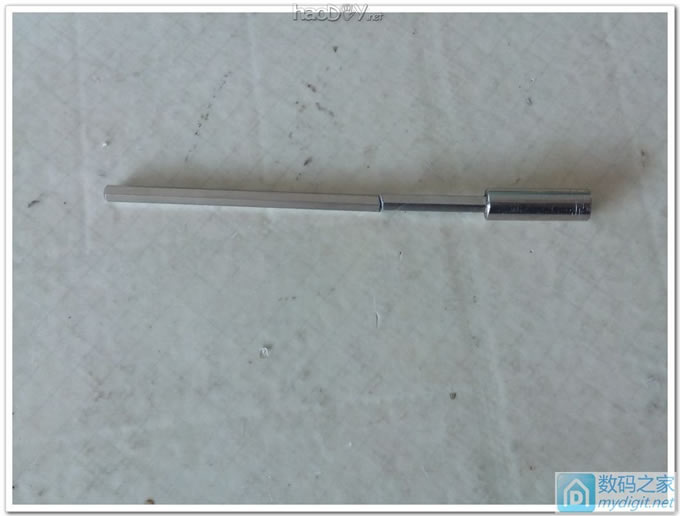

截成这样两部分
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

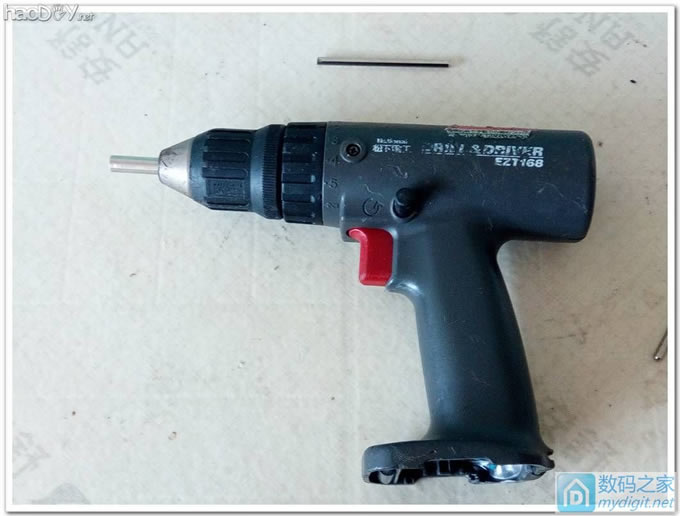

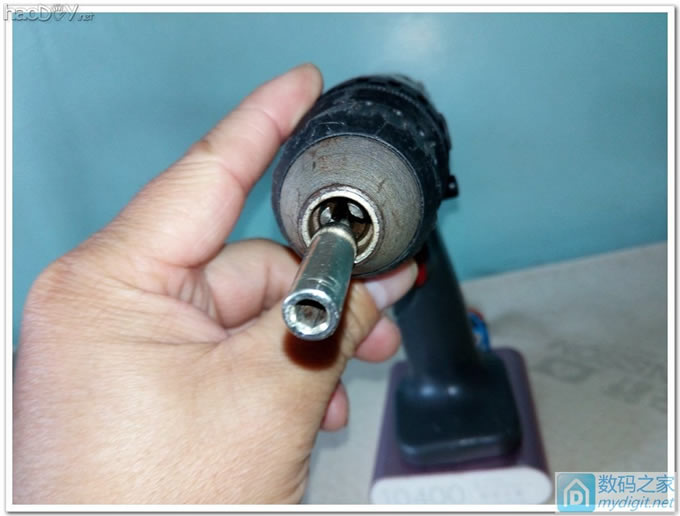

夹紧在夹头上
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!
带套筒的部分,直接上在充电钻夹头上长短正好。
展示一下,还很漂亮。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

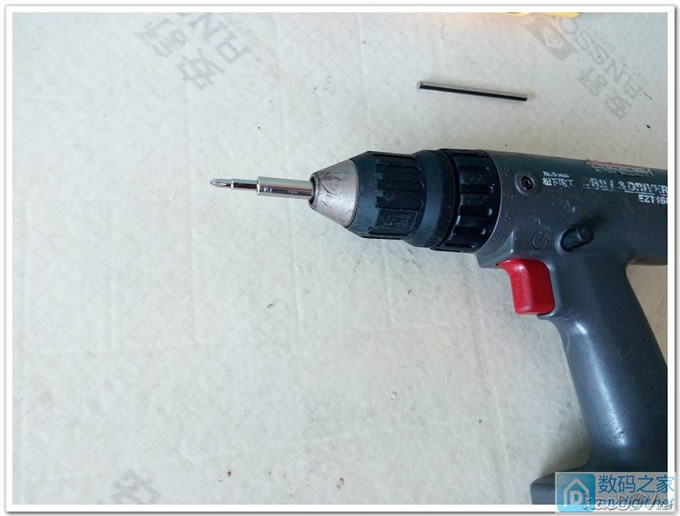

接个批头看看,非常不错。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!


楼下继续折腾。


松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!!

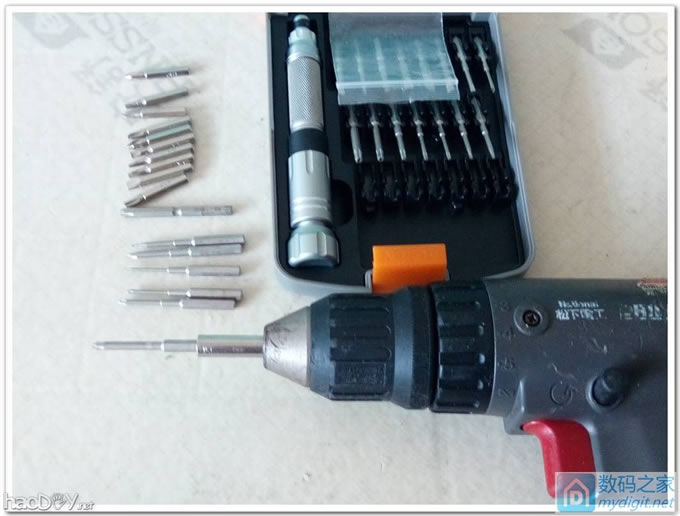

看看这套批头都可以使用了 。


松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

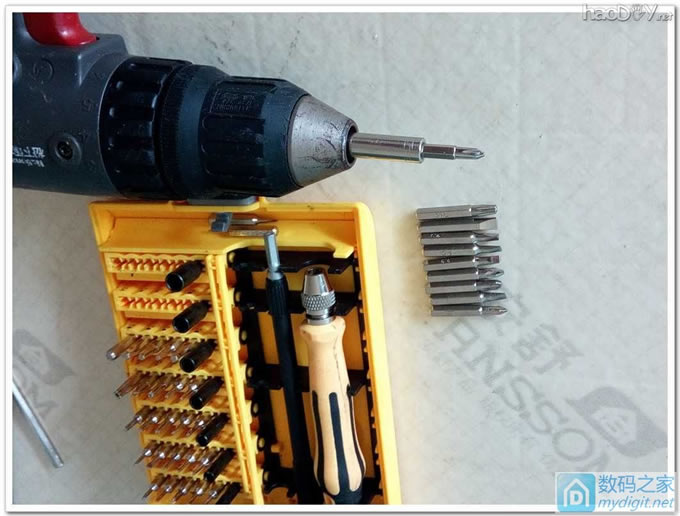

和22和1 批头也是匹配的 ,这个转接杆真不错,可以通用我的批头了。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

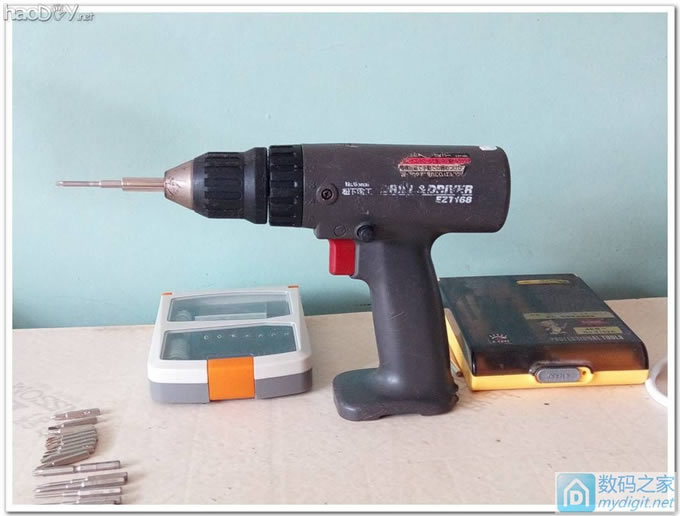

展示一下 ,美感 。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

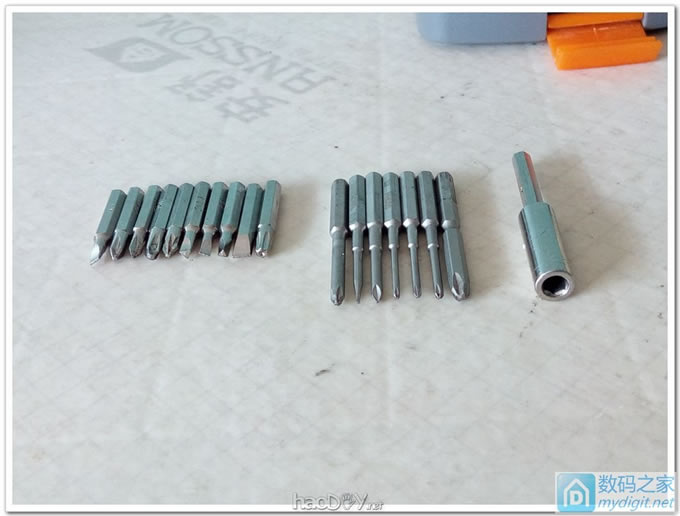

转接头和批头合影 。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

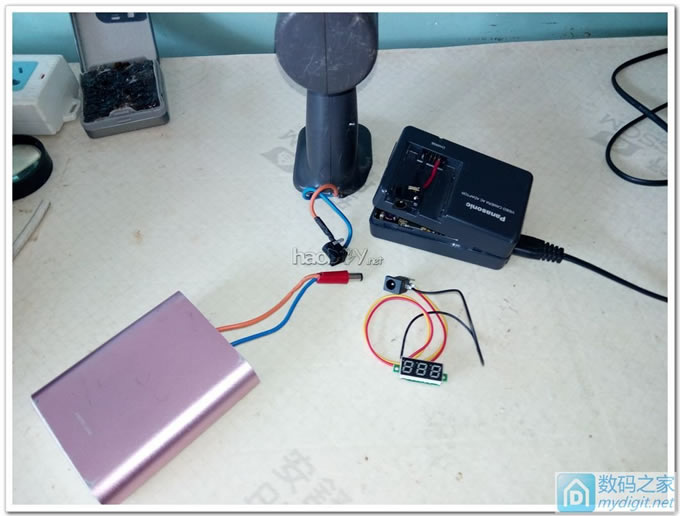

充电器在上贴已经改造完毕
这里来看看折腾的各自接口。
只有电池是公头,其余电钻,电压表,充电器都是母头,
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

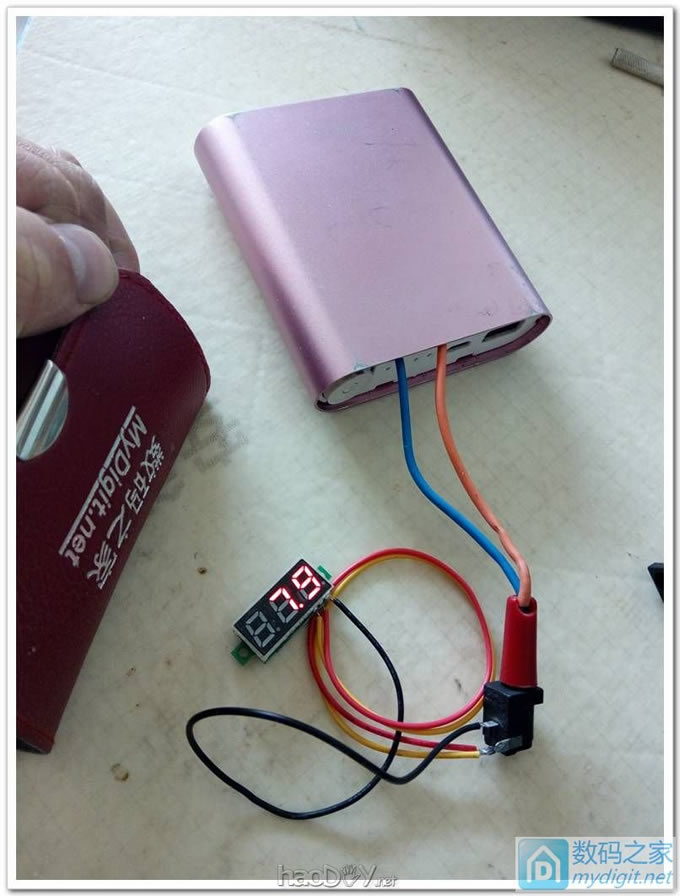

插电压表看看电压
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

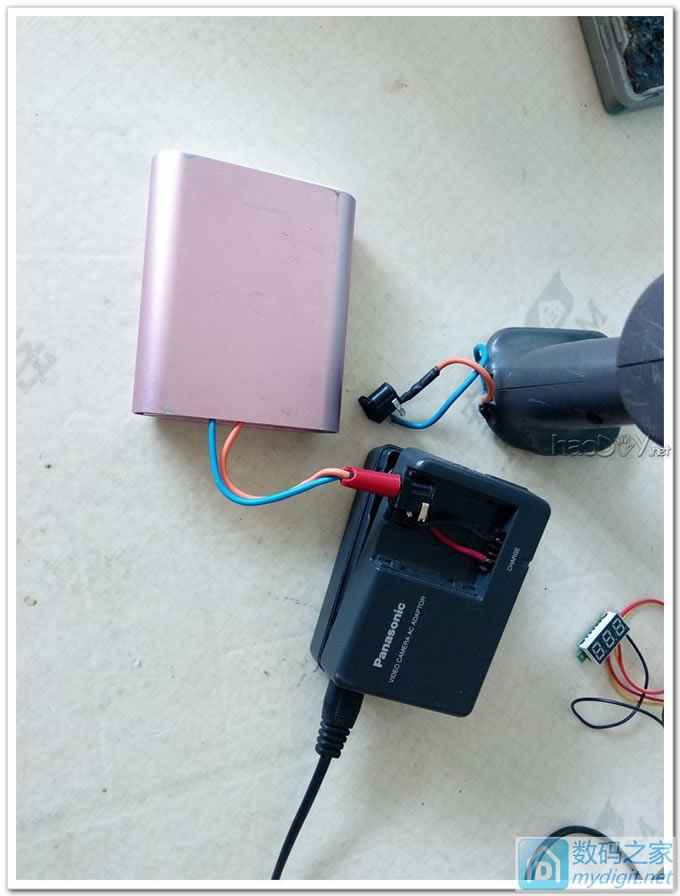

插充电器直接充电
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

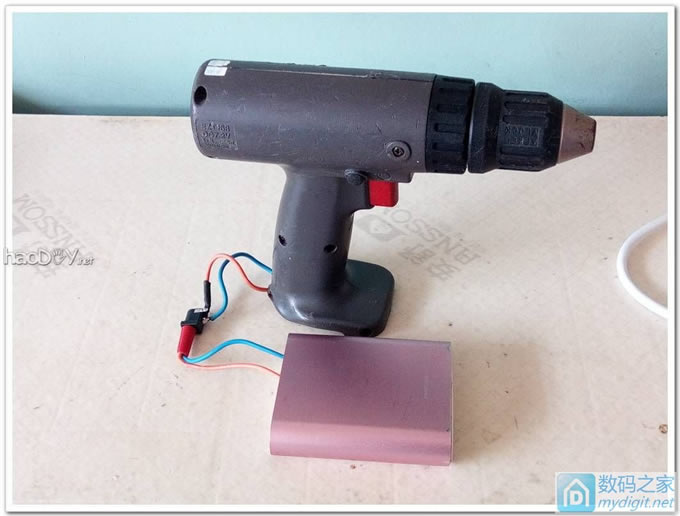

插电钻直接使用 。
松下EZT168创意折腾(批头、电池、充电器 ) 终结篇!

到说再见的时候了 ,松下电钻折腾批头,电池,充电器终结篇幅,
到此完毕,感谢大家欣赏 。
如下两篇是折腾此充电钻的准备工作!
