这个锯之前挺火的,交易区38元,我也跟风入手了,但是一直没时间打理好,(主要是电源和锯片问题没解决)最近需要切几张板子,没办法,现弄吧,开始研究标称电压18V转速2800外观侧视图顶视图底试图先打开黑色盖子看看(如果单纯为了拆机,可以不打开这里)拆
这个锯之前挺火的,交易区38元,我也跟风入手了,但是一直没时间打理好,(主要是电源和锯片问题没解决)
最近需要切几张板子,没办法,现弄吧,开始研究
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

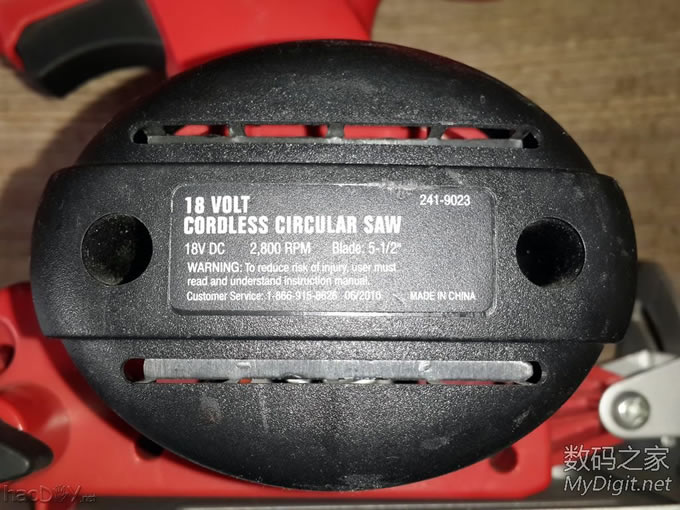

标称电压18V  转速2800
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

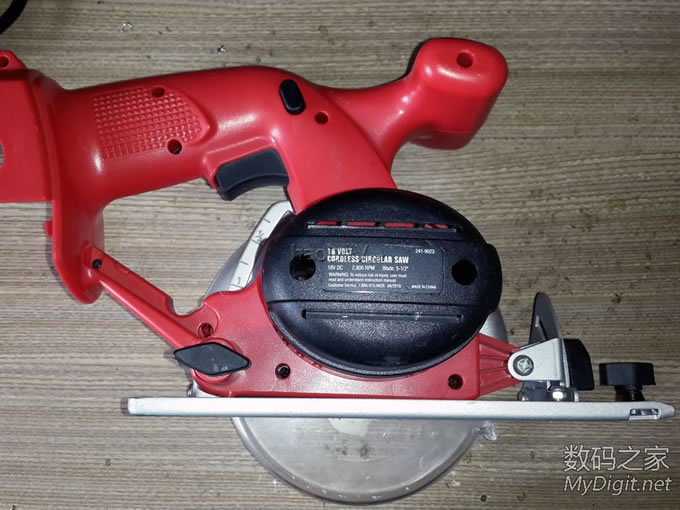

外观侧视图
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

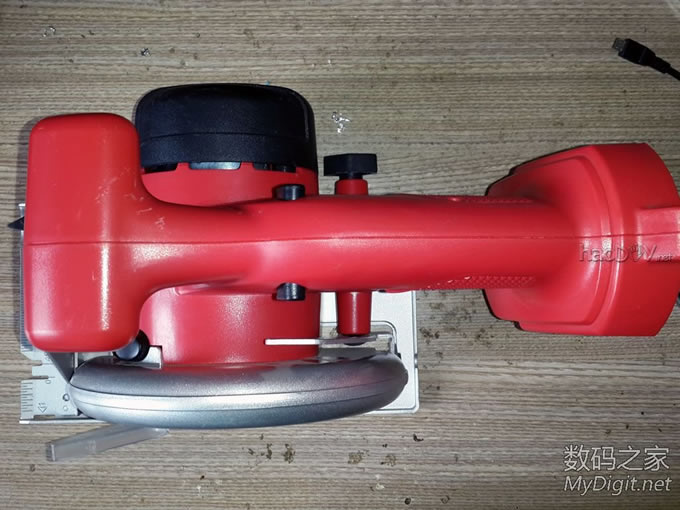

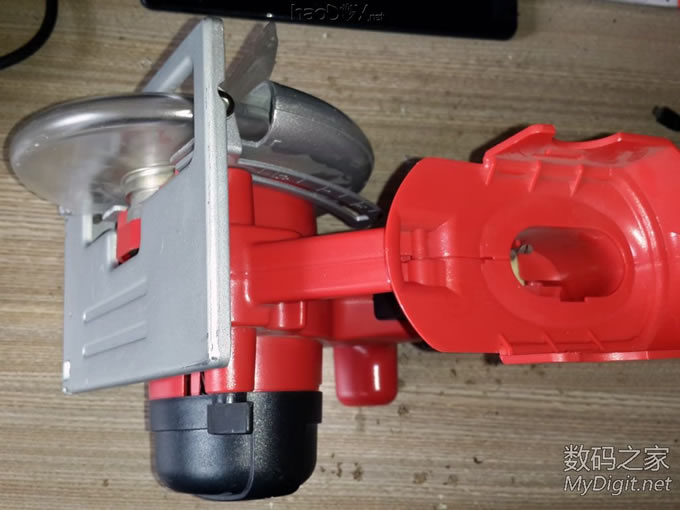

顶视图
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
底试图
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

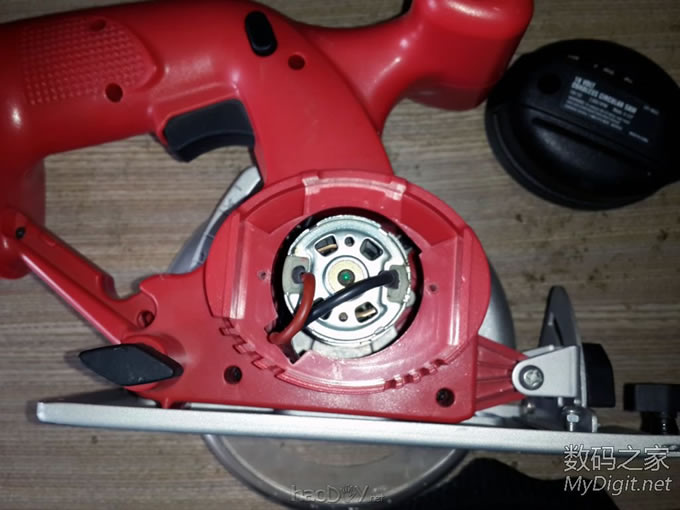

先打开黑色盖子看看(如果单纯为了拆机,可以不打开这里)
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

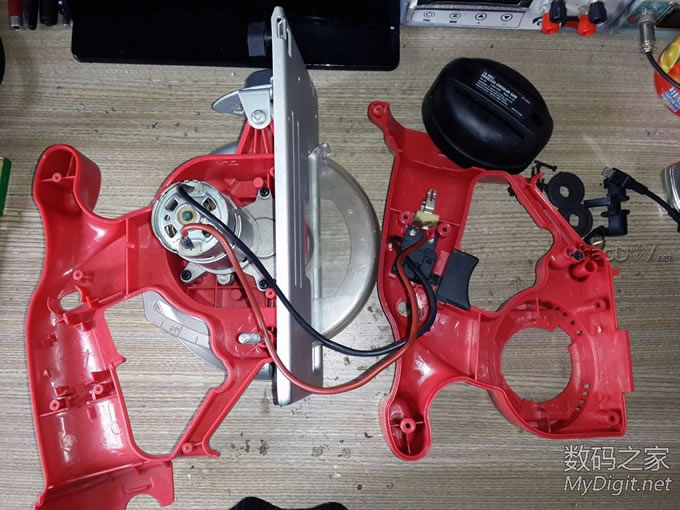

拆掉这侧所有螺丝,打开一侧的外壳
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

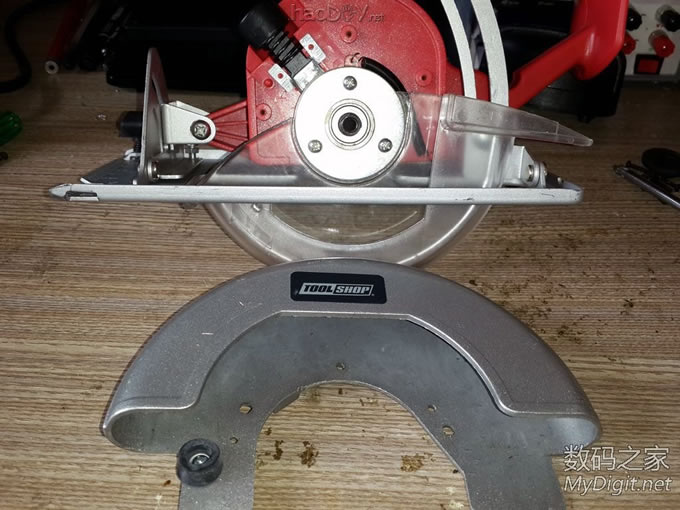

另一面,先拆护罩上的三个螺丝,就能拆下护罩
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

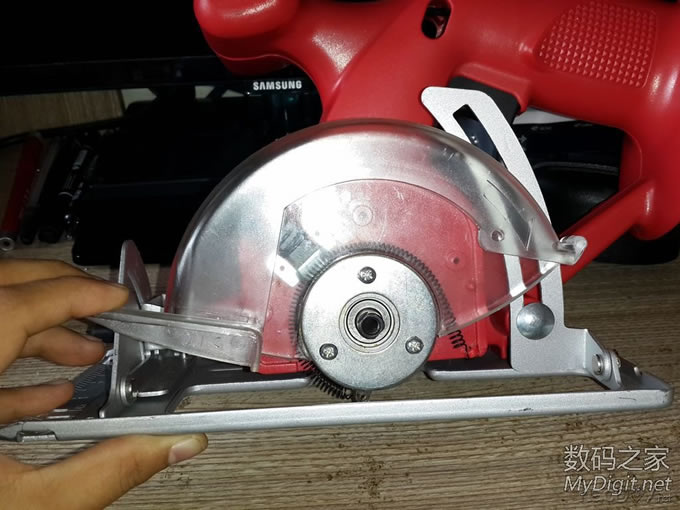

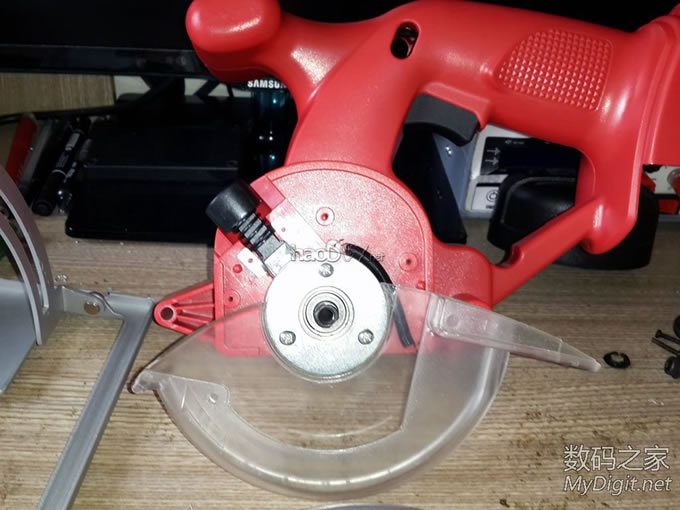

然后把塑料护罩转到最上面
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

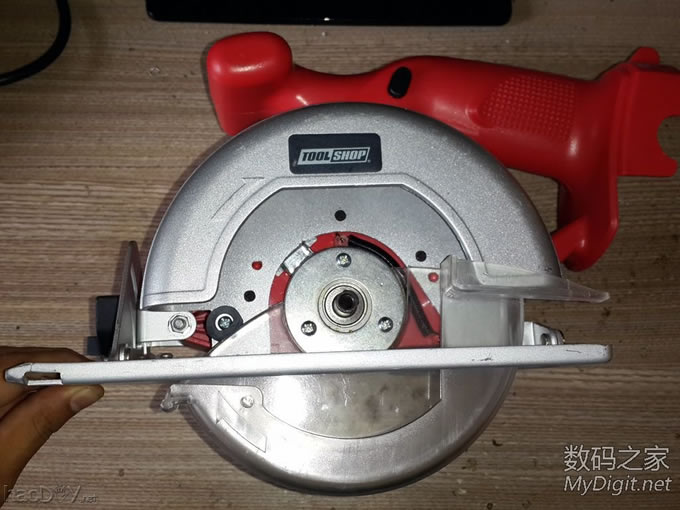

再拆掉螺丝就能拆下底板了
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

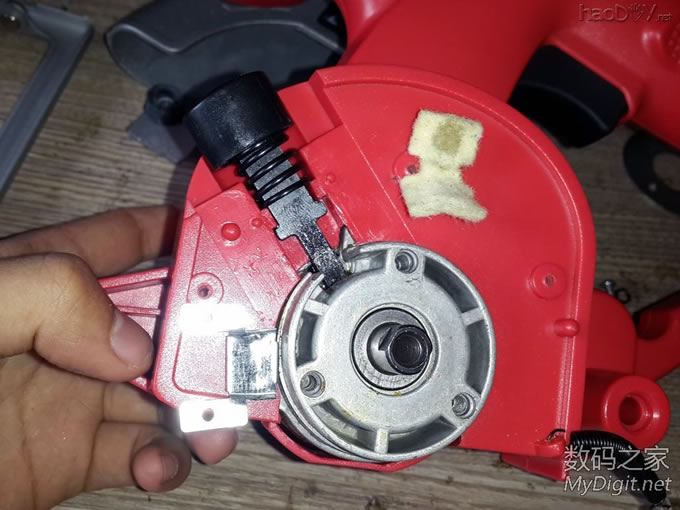

然后再拆掉主轴附近三个螺丝,拆下塑料护罩
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
卡子上有个防尘棉
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

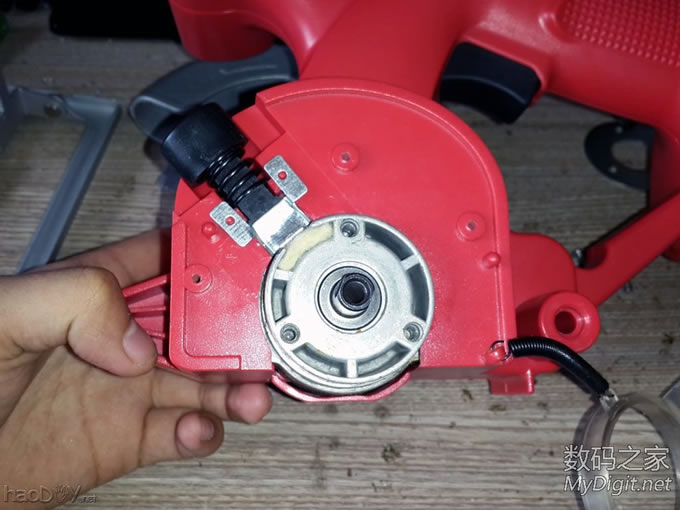

拆下防尘棉
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

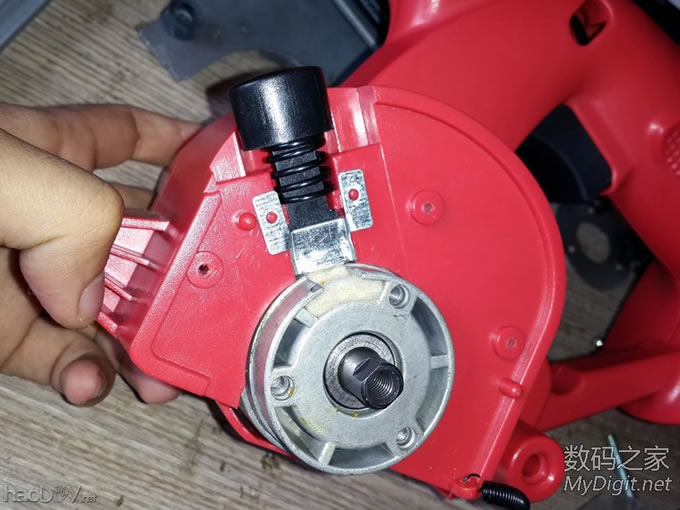

卡子拔下来就能取下电机总成了
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
从另一边拿出来
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

楼下继续更新。。。

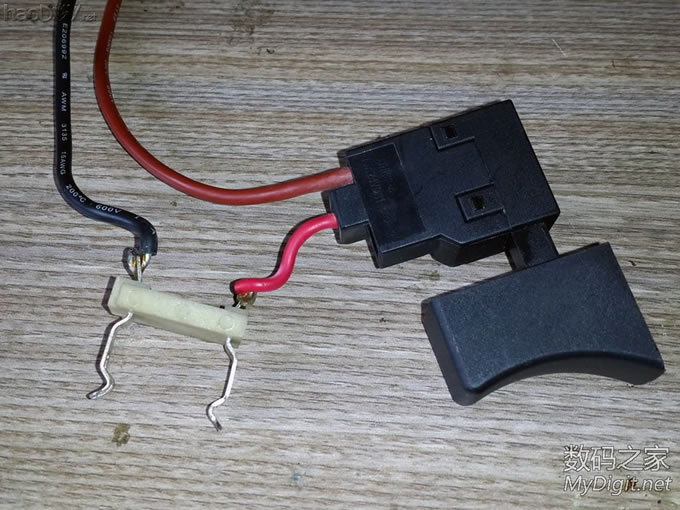

开关和电池接口
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

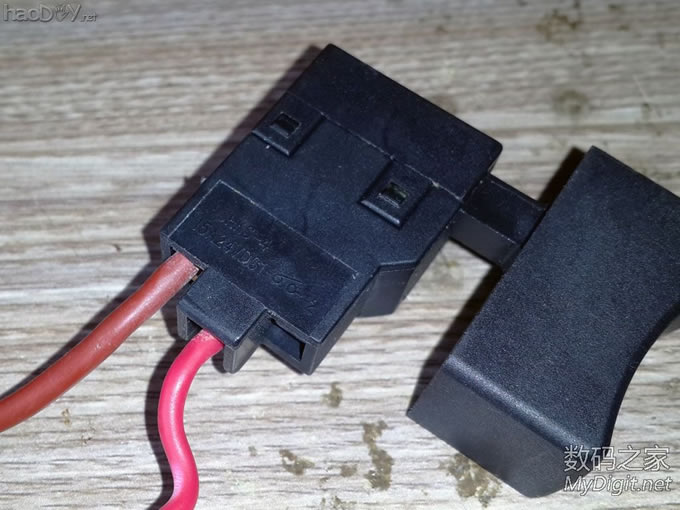

开关24V15A
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
拆开开关
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

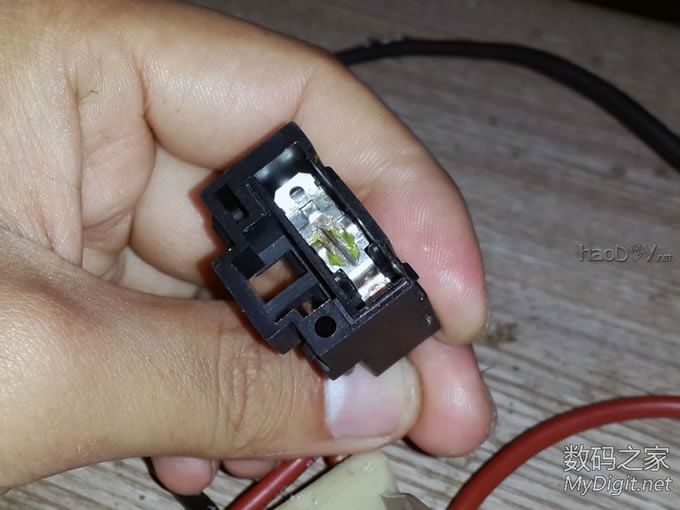

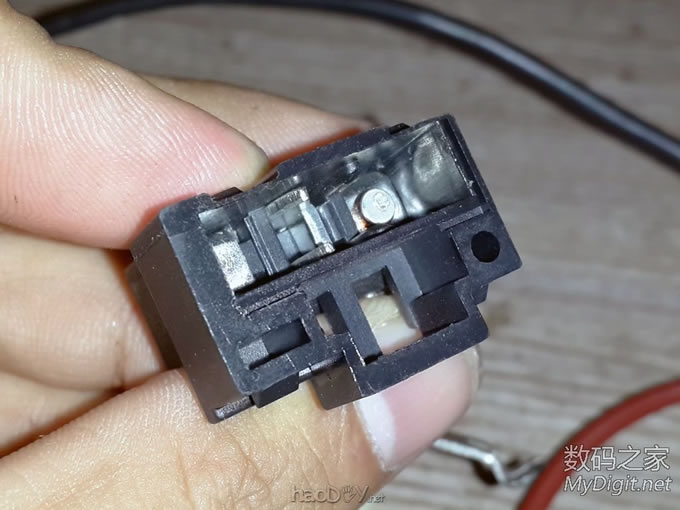

开关内部
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

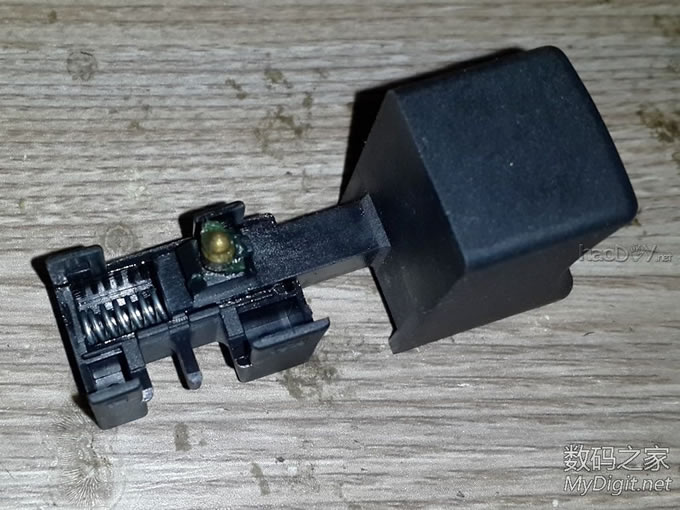

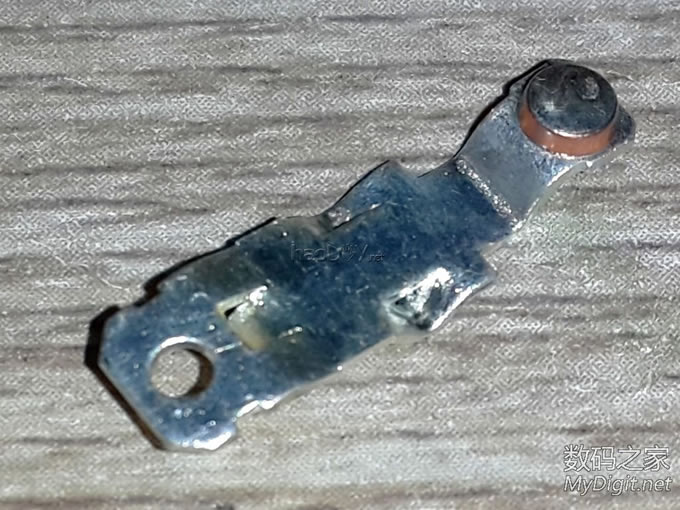

取出动触点,似乎是银触点
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
静触点
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

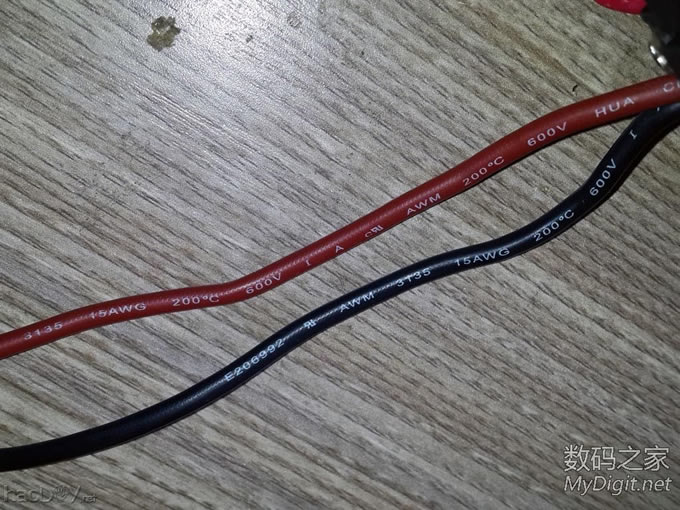

电线是15AWG硅胶线,相当不错的
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

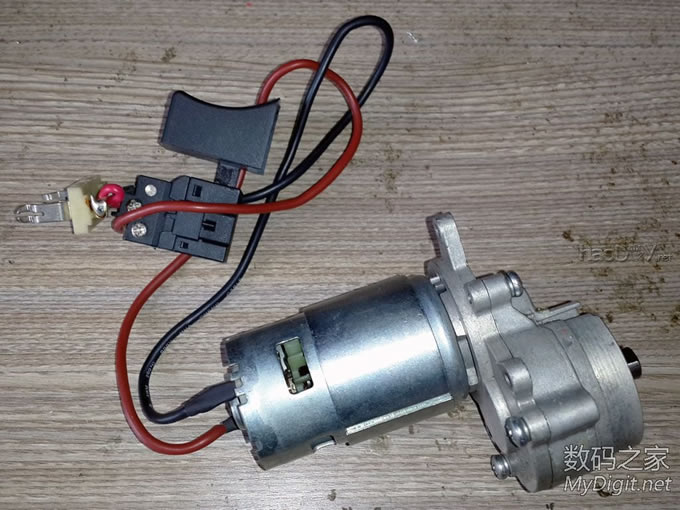

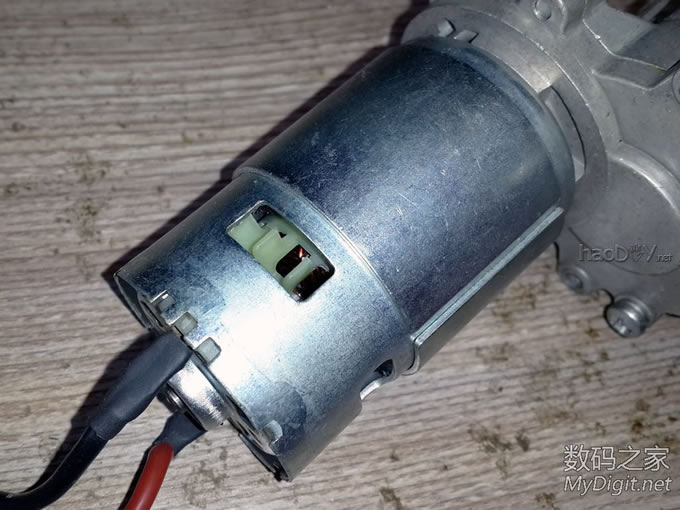

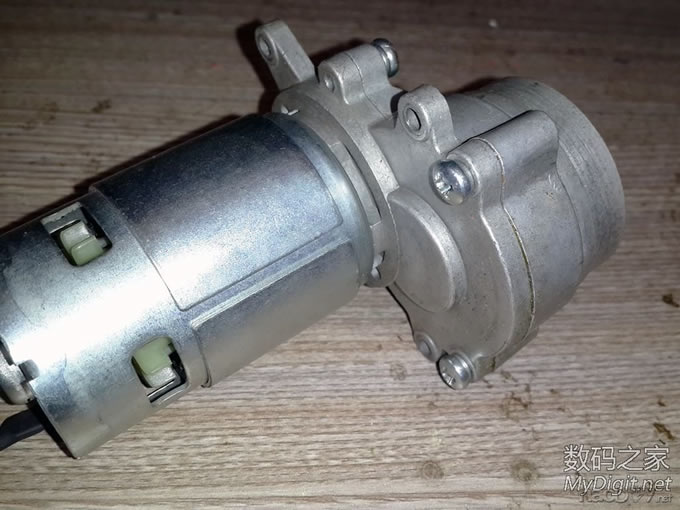

电机及变速箱
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

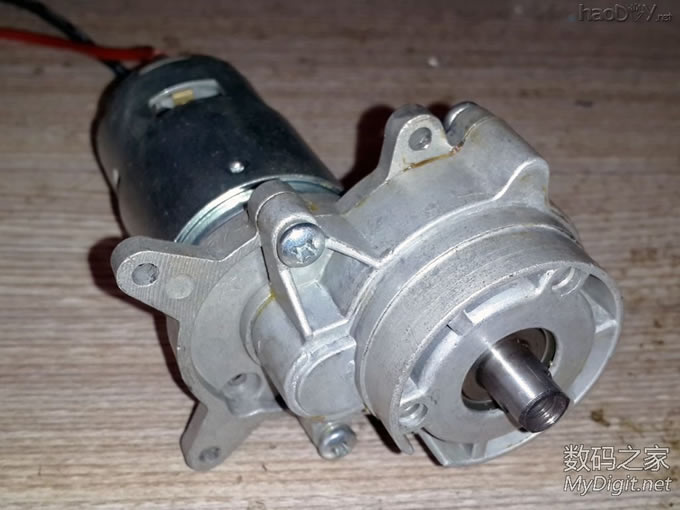

换个角度
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
散热风叶
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
换向器,很新
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

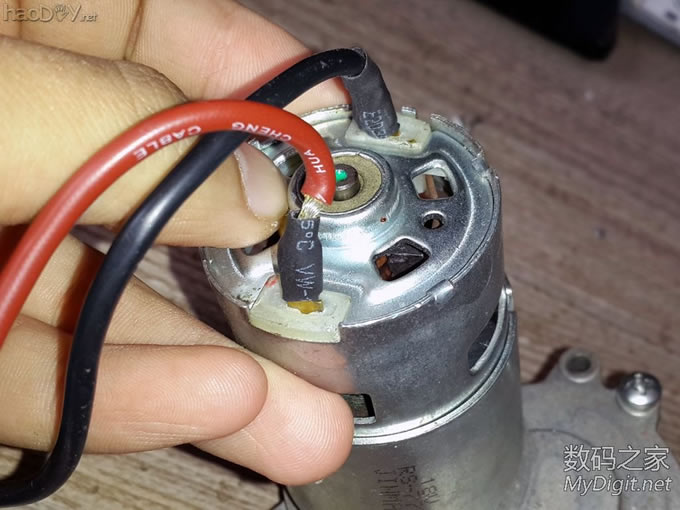

电刷,很新
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

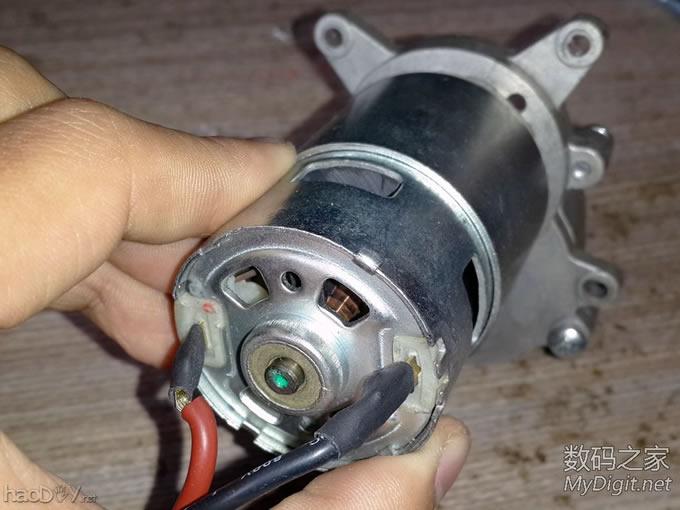

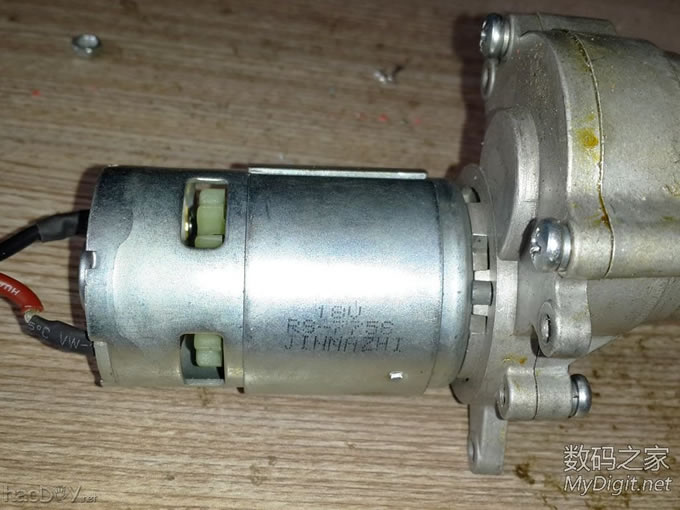

18v 775电机
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

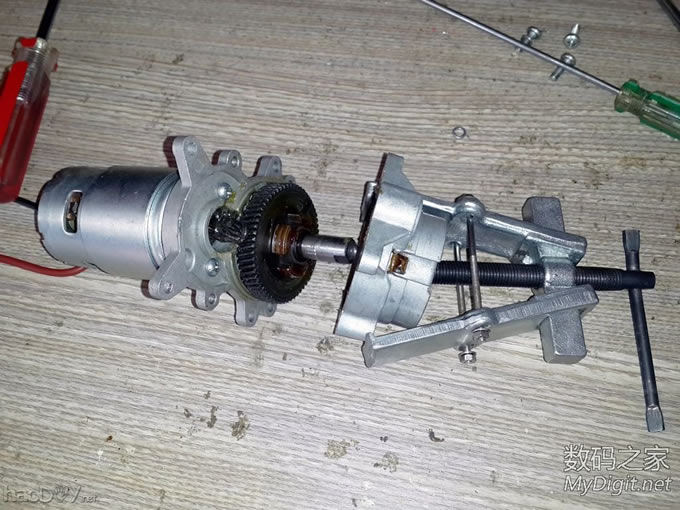

然后大拆变速箱,看看里面的究竟,拧掉螺丝,发现主轴是过盈配合的,要用拉马才能拉开
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

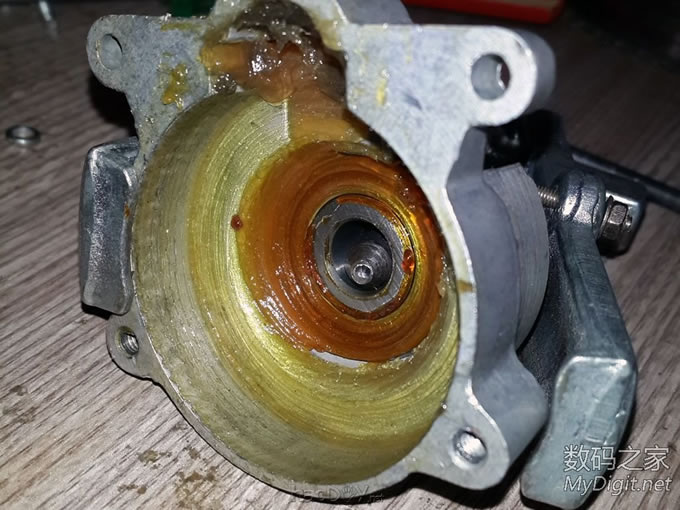

里面还有好多油的说
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

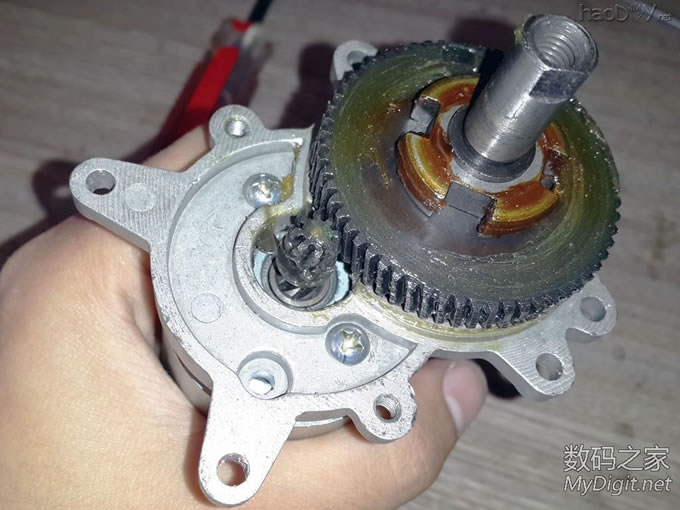

变速齿轮
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

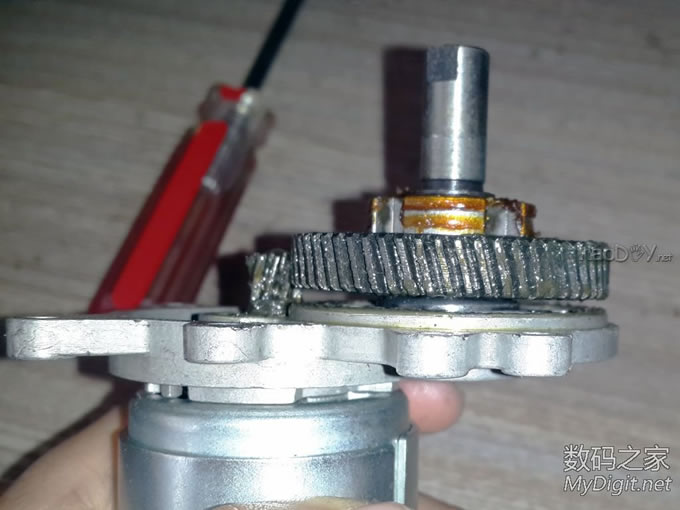

侧面图
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

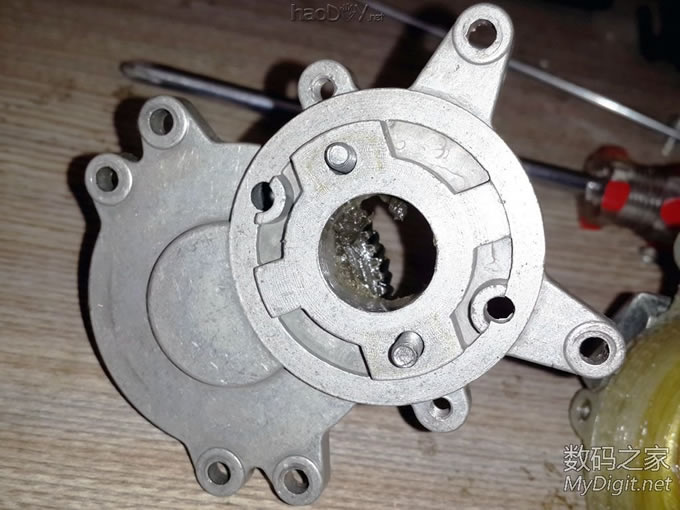

拧下两个螺丝,分开电机和变速箱
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

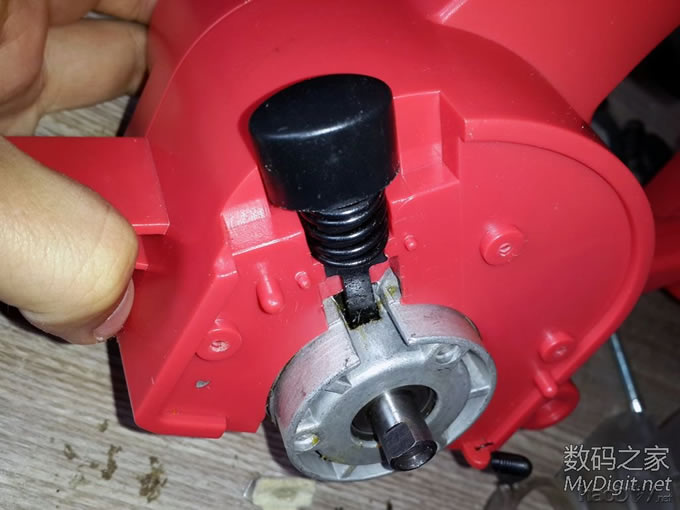

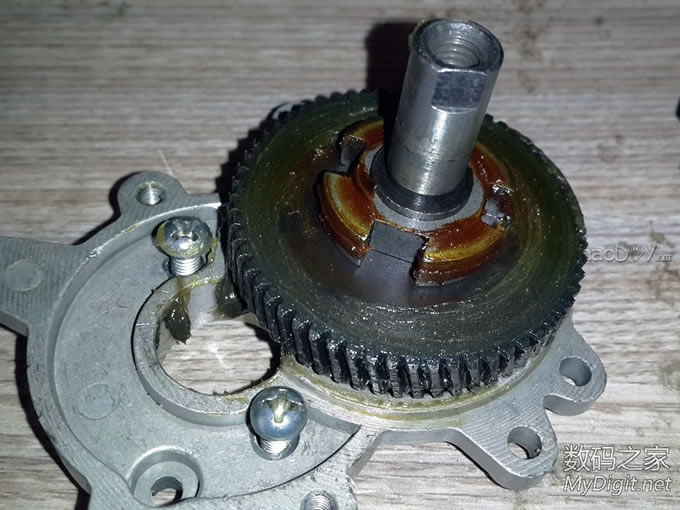

齿轮上的四个槽就是卡子用来卡住主轴的槽,换锯片时需要压下卡子,卡住主轴
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

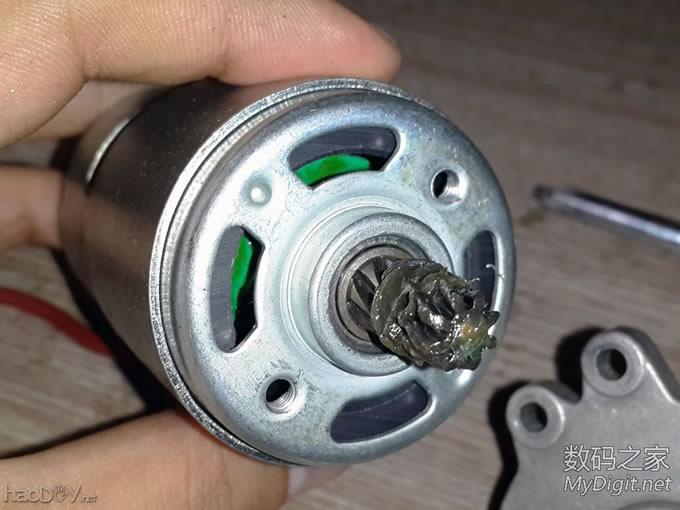

电机上的齿轮
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

先简单的装回去,解决锯片问题
此锯的主轴是10mm的,一般通用锯片中心孔都是16mm或20mm的,无法直接装上,要加转换环
解决方案:买一个M10的垫片,内径10.4左右,外径20.6左右,把垫片用螺丝母紧紧固定在M10螺栓上

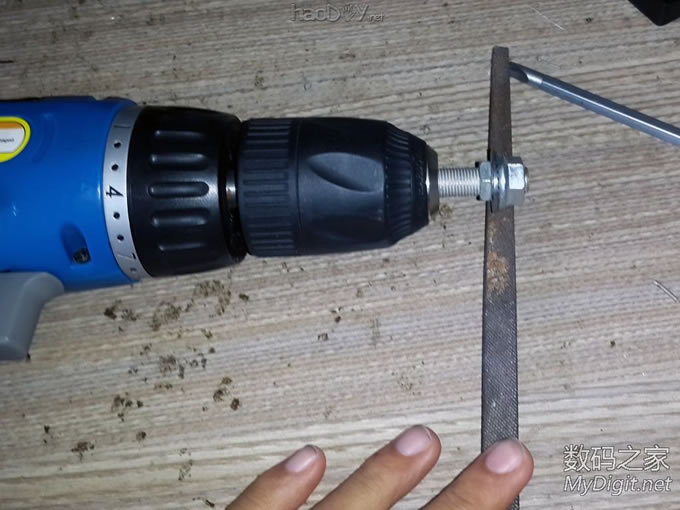

然后把螺栓夹在电动螺丝刀上,垫片侧面对准铁挫,开始打磨
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开

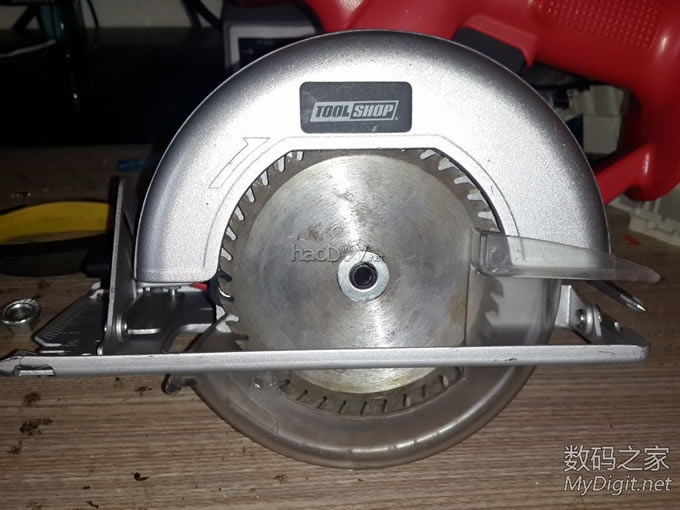

磨一会之后外径就小了,再简单修一下型,就能卡在20mm锯片中心了,打磨时要有耐心,才能保证同心度。
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开
然后解决电源为题

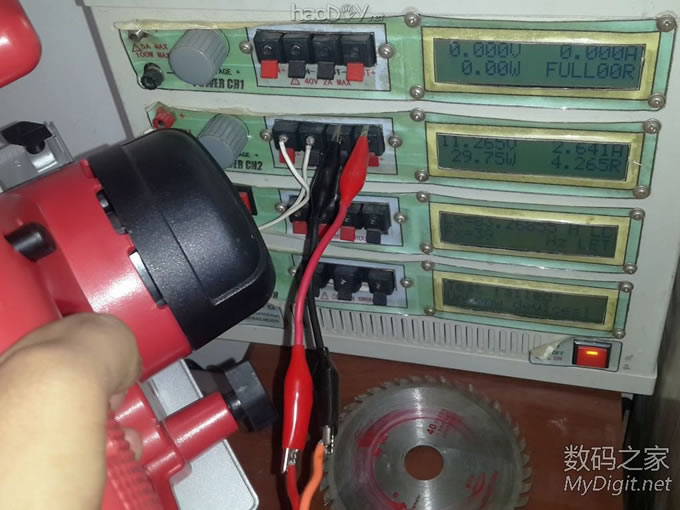

测一下空载电流,不上锯片时,12V电压下约2.6A,19V电压下约3.1A
拆解TOOLSHOP充电圆锯+改装全攻略+使用通用锯片+增加调速功能+开 (责任编辑:admin)
