做一个简单实用的小台锯

时间:2017-07-09 15:22来源:数码之家 作者:roadtree 点击:
故事的起因是这样的:收拾房间时发现一块颗粒板,是橱柜安装煤气灶时裁下的,好几年了还是很平整。扔了可惜,大小400x300左右,想想还是做一个小台锯吧,装木工锯片、带电池便携式的那种。锯轴的组成:SCS10UU的直线滑块,拆除里面的直线轴承只要外壳。两个8*
故事的起因是这样的:
    收拾房间时发现一块颗粒板,是橱柜安装煤气灶时裁下的,好几年了还是很平整。扔了可惜,大小400x300左右,想想还是做一个小台锯吧,装木工锯片、带电池便携式的那种。

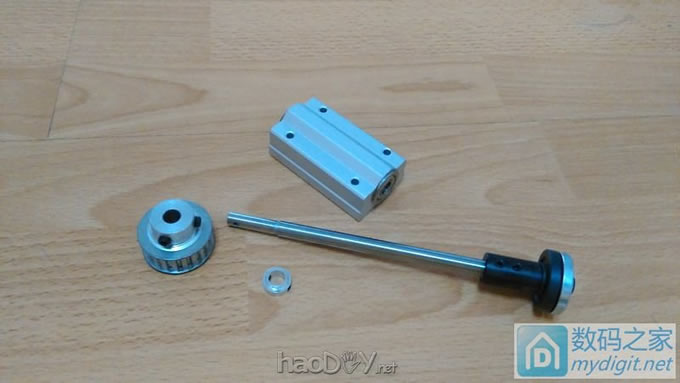

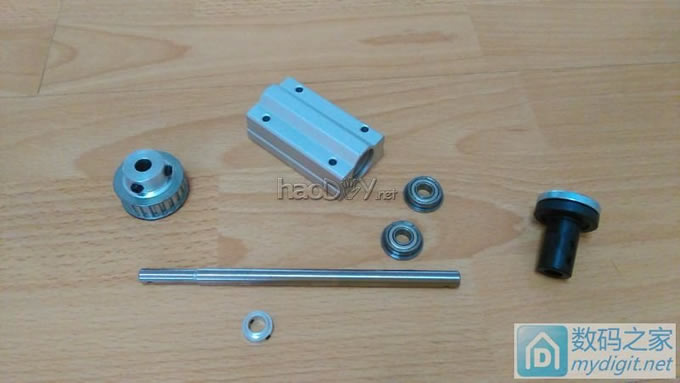

锯轴的组成:
SCS10UU的直线滑块,拆除里面的直线轴承只要外壳。
两个8*19*6的轴承。
一根直径8mm的电机轴,可以买个10元左右的棉花糖电机来拆。普通光轴同心度不好。
一个定位圈,就是装在钻头上限制钻孔深度的。
20齿XL的同步轮,在传动皮带轮中,同步轮最便宜。
接8mm轴的锯片夹。
做一个简单实用的小台锯
组装
做一个简单实用的小台锯

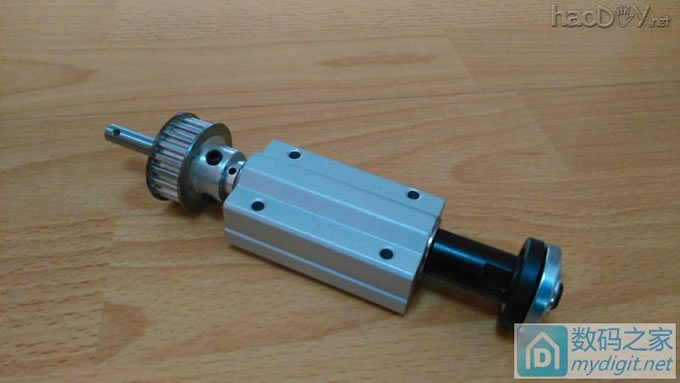

组装好的锯轴
做一个简单实用的小台锯
加定位圈的作用是调节同步轮位置时锯轴不受影响。因为安装时锯片夹和定位圈要往中间挤,以消除锯轴的轴向间隙。
安装轴承时觉得刚合适,结果后来返工了。轴承座必须把轴承夹紧才行。

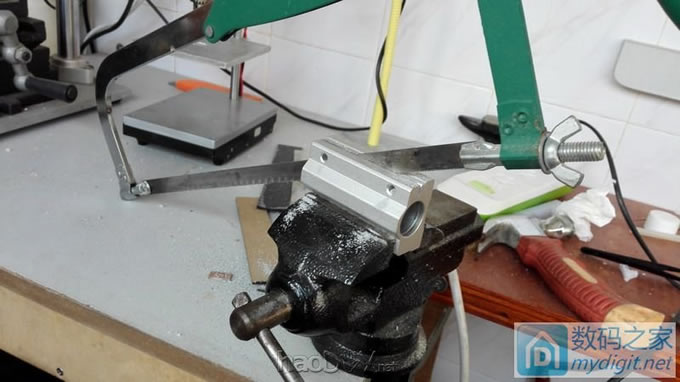

把滑块壳的一边锯一条缝。
做一个简单实用的小台锯
最后锯轴的样子,安装螺丝要长一些,最后再加螺母,夹紧轴承
做一个简单实用的小台锯

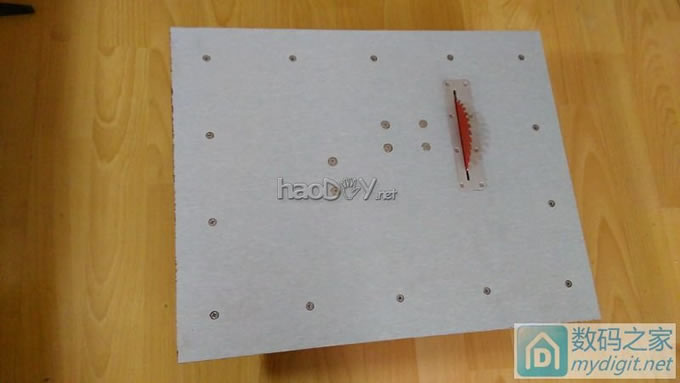

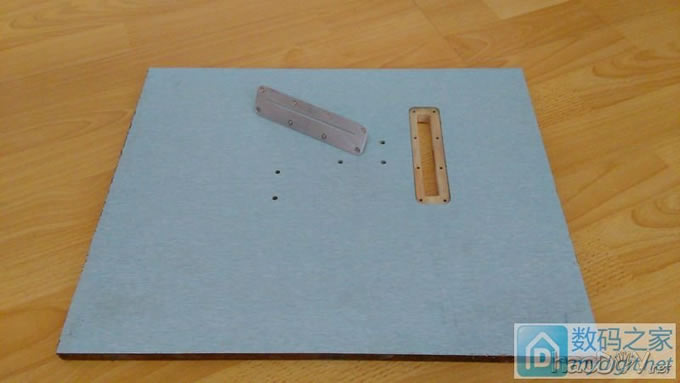

由于没有锣机,加工锯口麻烦些,先在颗粒板上开个较大的口子,嵌入一块木板,木板比台面低2mm,盖上铝板时就平整了
做一个简单实用的小台锯

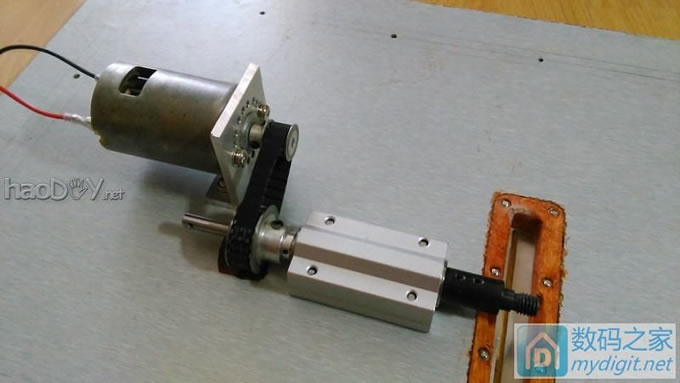

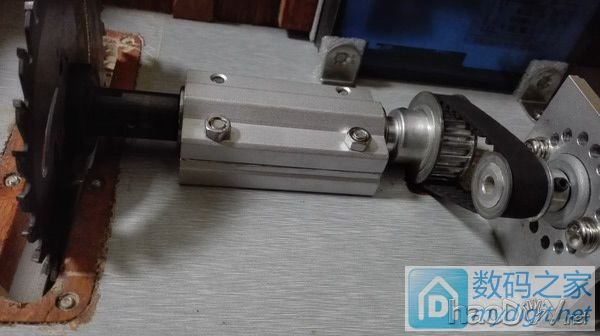

电机不知道型号,比775大一圈,直径48mm,12v时转速12000,买的时候20元,现在卖到80元了。传动比1:2,
做一个简单实用的小台锯

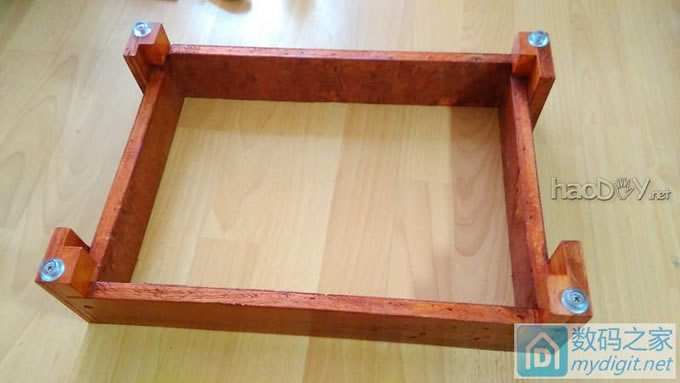

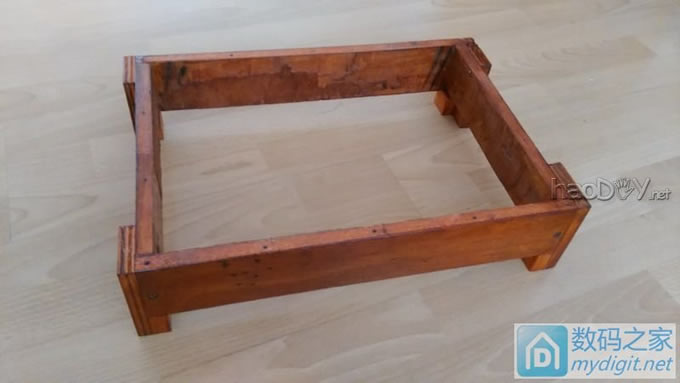

用大心板做一个架子,都是废物利用
做一个简单实用的小台锯
装上脚垫,增加摩擦力
做一个简单实用的小台锯

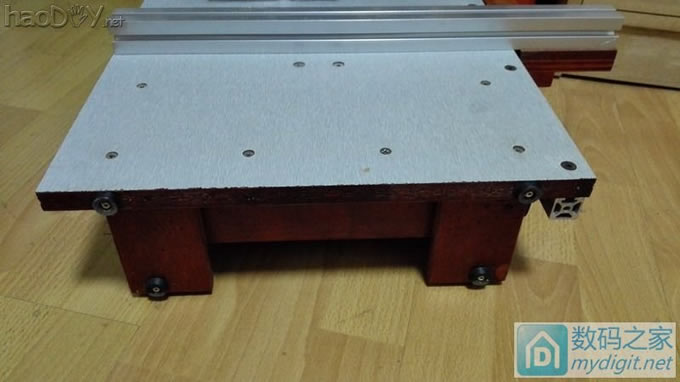

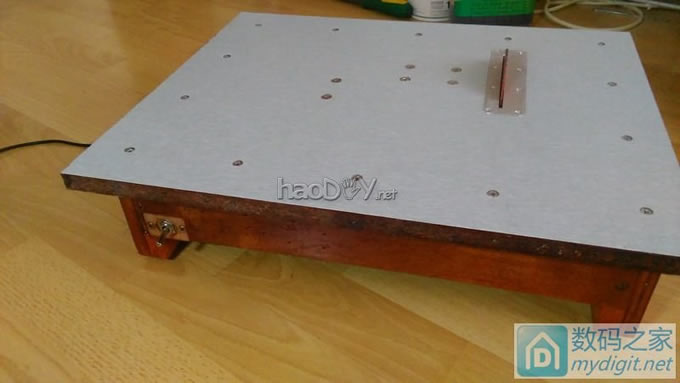

台面与架子组合起来
做一个简单实用的小台锯

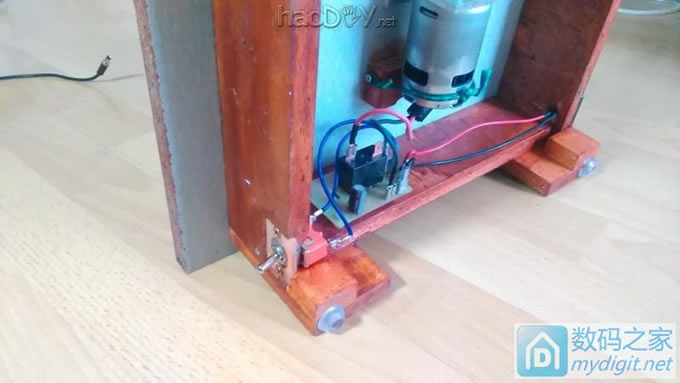

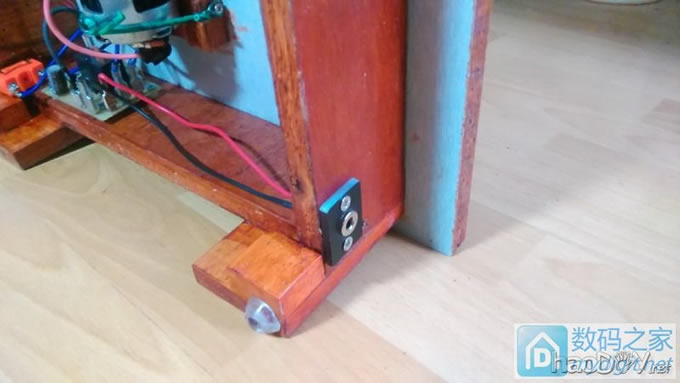

安装线路
电源接口
做一个简单实用的小台锯

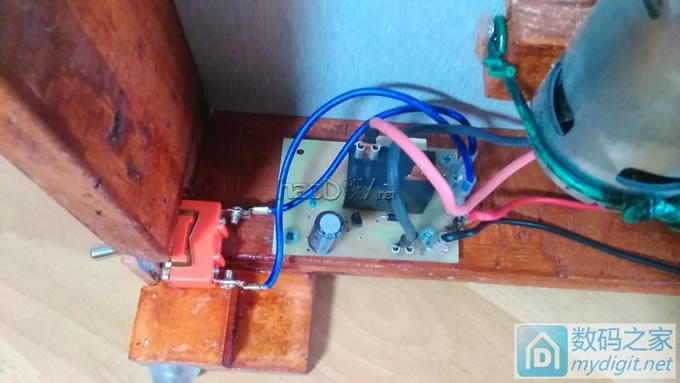

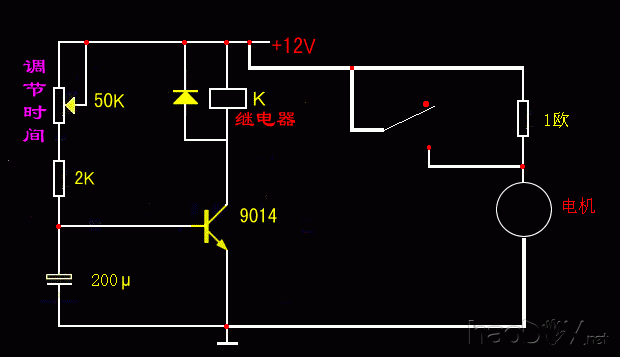

电机软启动电路。用戴尔12v18A的开关电源一开机就保护,接上模拟电流表发现,空载电流8A,启动时测不出来。
做一个简单实用的小台锯
用该电路可以使启动电流限制在12A左右,调节50K电阻使继电器在1秒后吸和,电机全速运转,要注意的是两次开机间隔不要太短。
做一个简单实用的小台锯

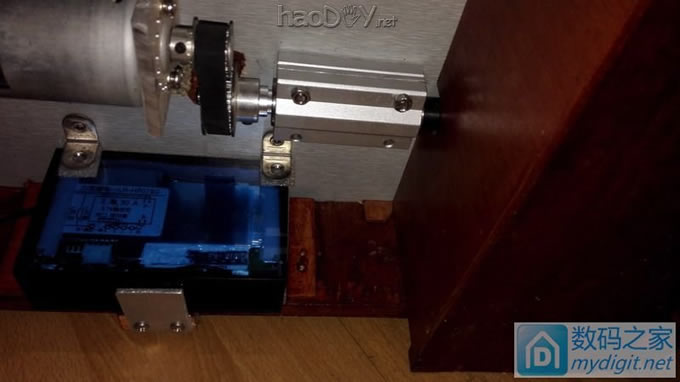

电机转速高,电机架单薄了些,感觉震动有点大,用铜线把电机后部固定一下,减少一些震动
做一个简单实用的小台锯
初步完成的效果
做一个简单实用的小台锯
楼下继续......

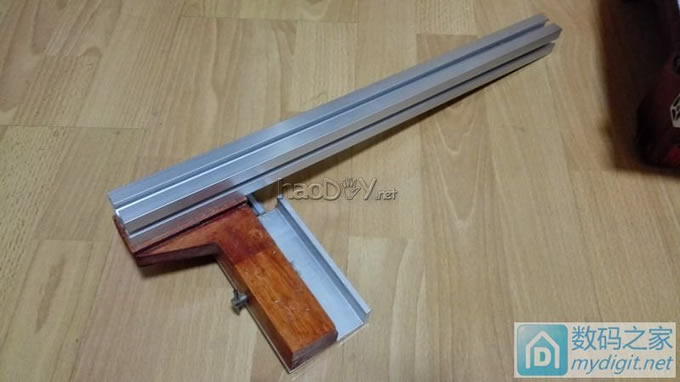

开始做靠山
材料不够,所以采用导轨在台面下方的结构
做一个简单实用的小台锯

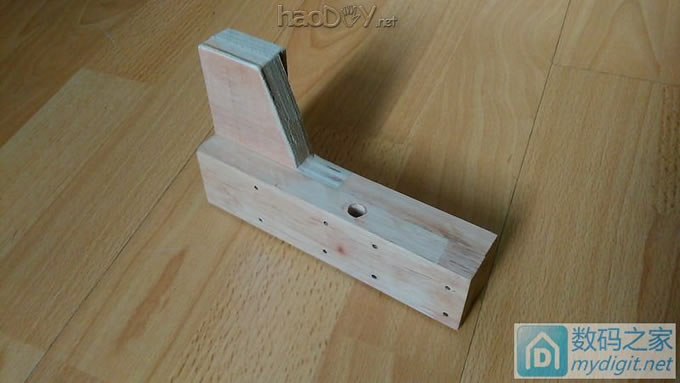

单边靠山是和丁字尺一样的原理,对根部的强度要求高,不然容易摆动
为了充分利用台面,做了一些改变,用起来不太顺,但台面小没办法
做一个简单实用的小台锯

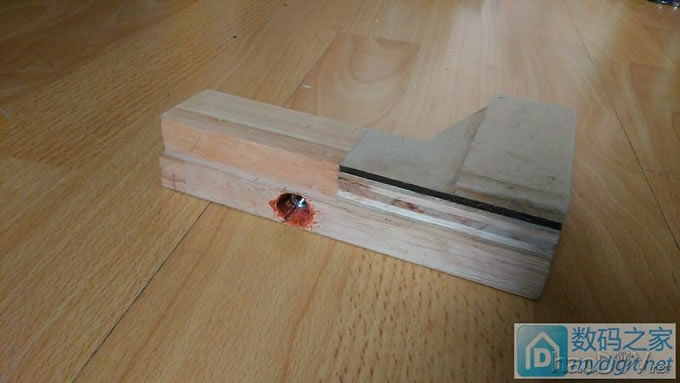

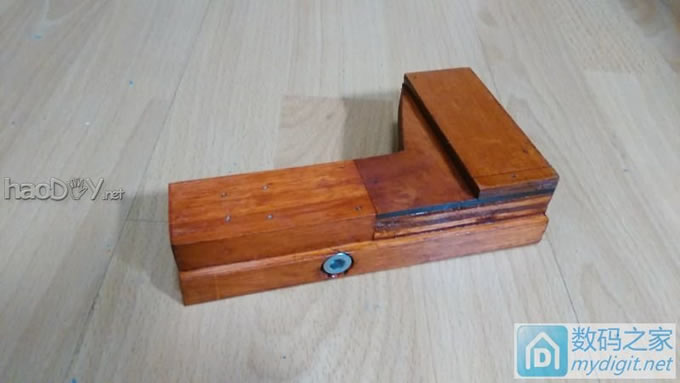

孔的另一端嵌入M8的螺母
做一个简单实用的小台锯
拧入螺丝
做一个简单实用的小台锯
罗斯的顶端嵌入一个塑料片,减少拧紧时对导轨的损伤
做一个简单实用的小台锯

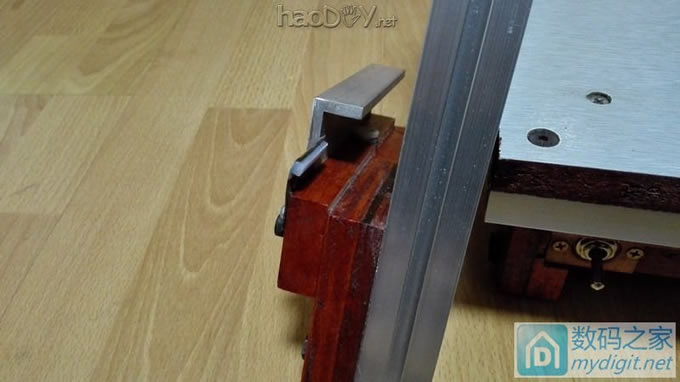

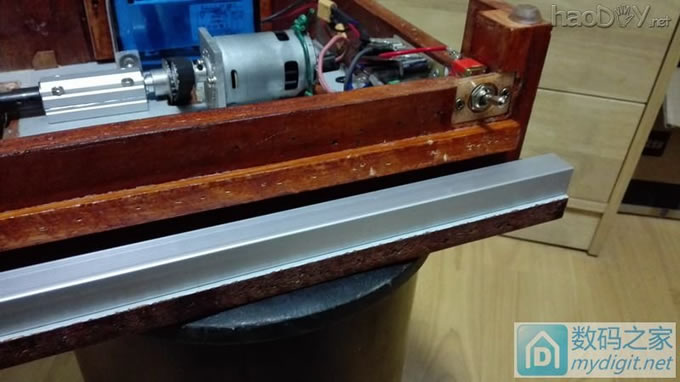

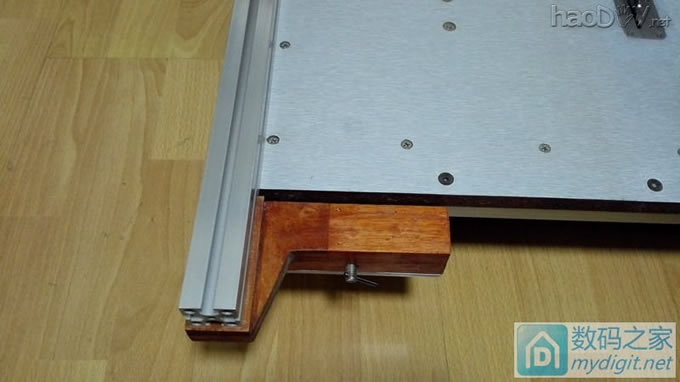

底部是一个L型铝材
做一个简单实用的小台锯

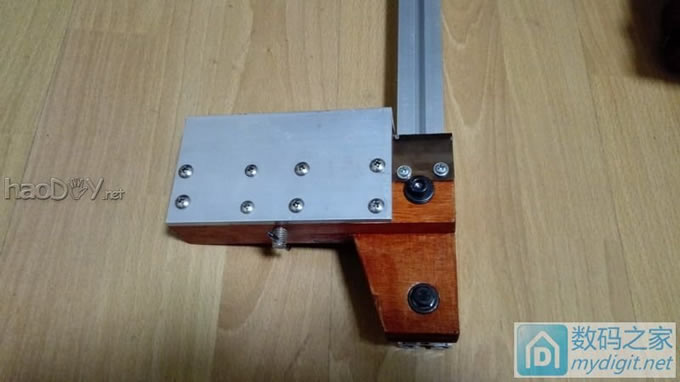

由于不平衡,加一块磷铜片平衡一下
做一个简单实用的小台锯
做一个简单实用的小台锯

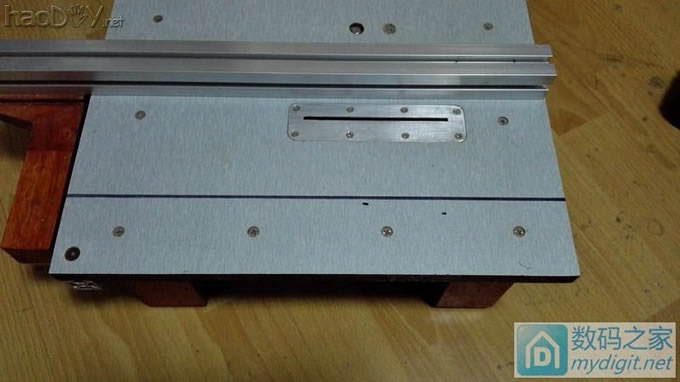

靠山效果
做一个简单实用的小台锯

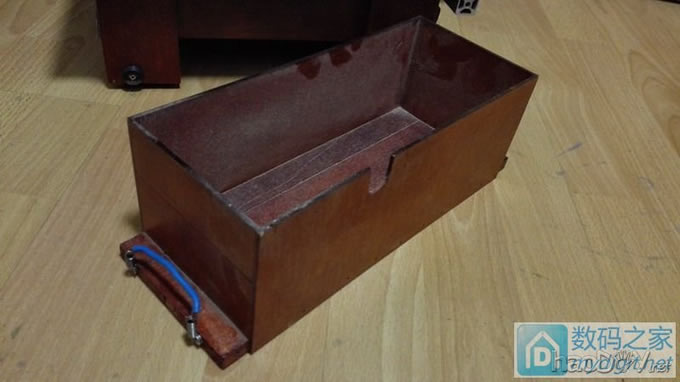

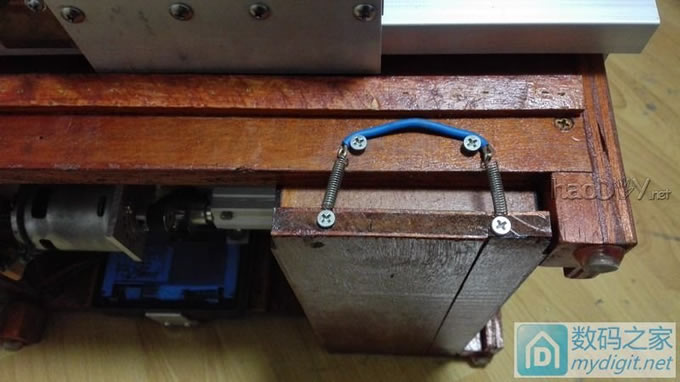

用石松板(其实就是薄的纤维板)做一个接锯末的盒子,为了使用方便,用弹簧来固定
做一个简单实用的小台锯
装上拆下很方便
做一个简单实用的小台锯
定位块,弹簧钩子钩好后,锯末盒就不会晃动
做一个简单实用的小台锯

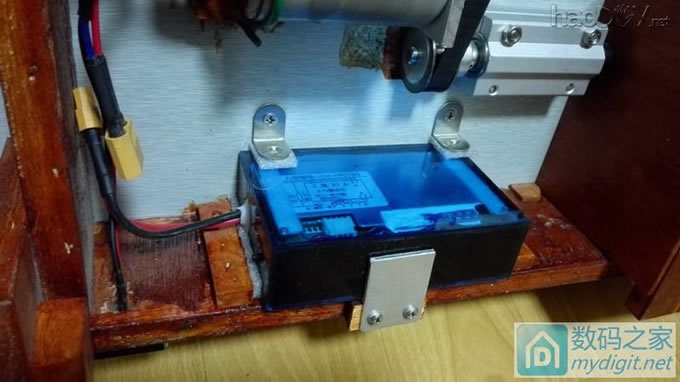

电池18650两并三串,总容量4000mAh,30A带均衡的动力保护板,电池接头用的时候才插上,平时断开
做一个简单实用的小台锯

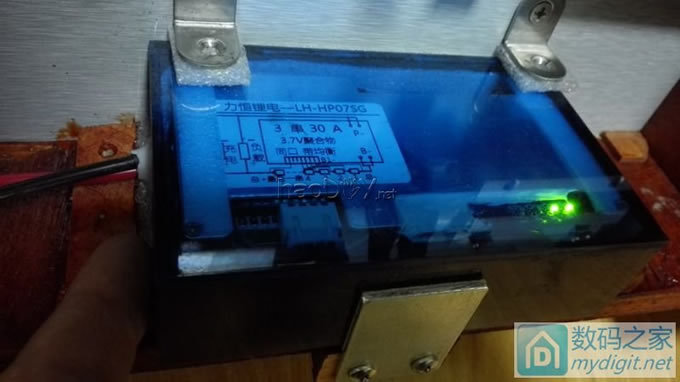

在保护板的空隙里装一个电量指示器
做一个简单实用的小台锯

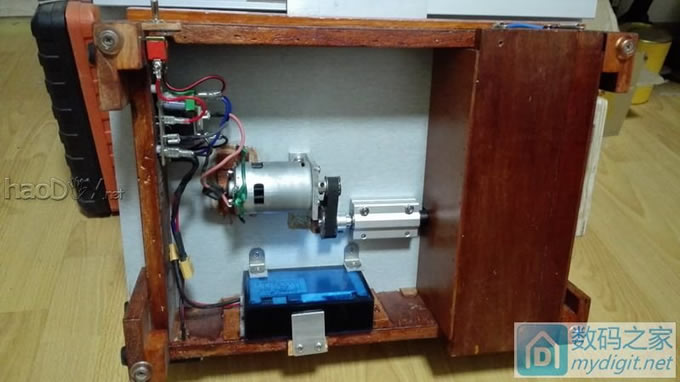

内部结构
做一个简单实用的小台锯

靠山有了,但锯木条没推把就不方便了
先画线确定滑槽的位置
做一个简单实用的小台锯

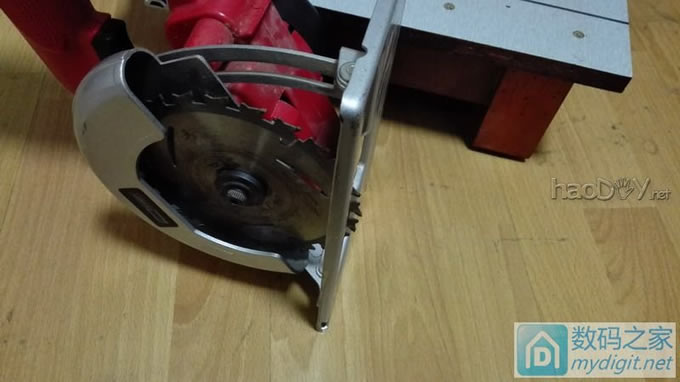

将电园锯调好锯深(通过论坛买的)
做一个简单实用的小台锯
用台锯的靠山作靠山,锯一道,靠山移动2mm
做一个简单实用的小台锯
放下去试试
做一个简单实用的小台锯
裁好上螺丝
做一个简单实用的小台锯

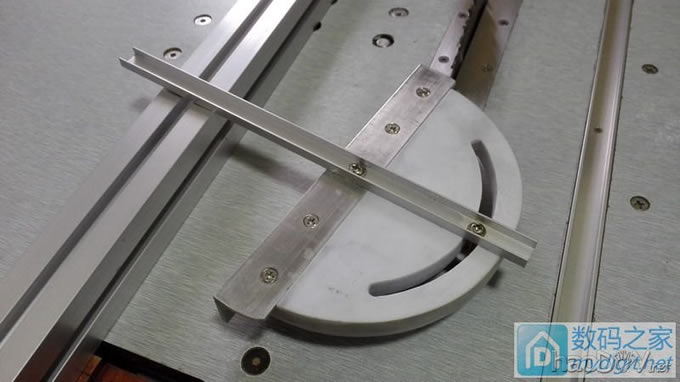

买的两条U型铝,一条截面14*6,一条10*5,小的刚好嵌入大的
做一个简单实用的小台锯

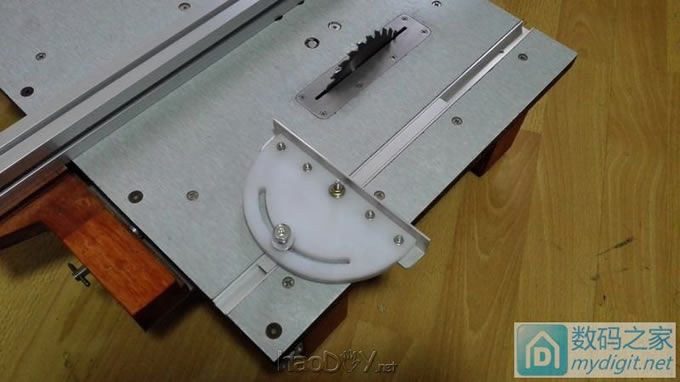

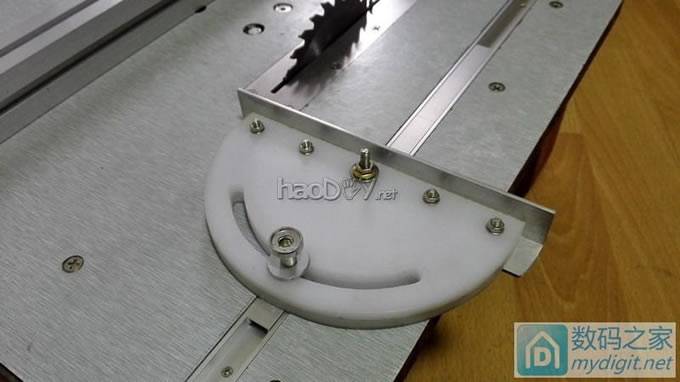

角度调节部分用ABS板组合的
做一个简单实用的小台锯

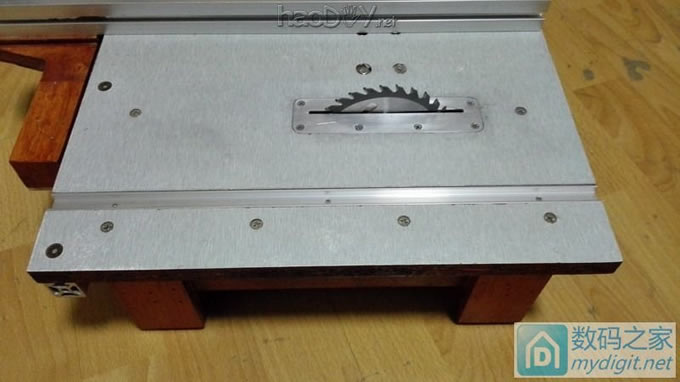

整体效果
做一个简单实用的小台锯

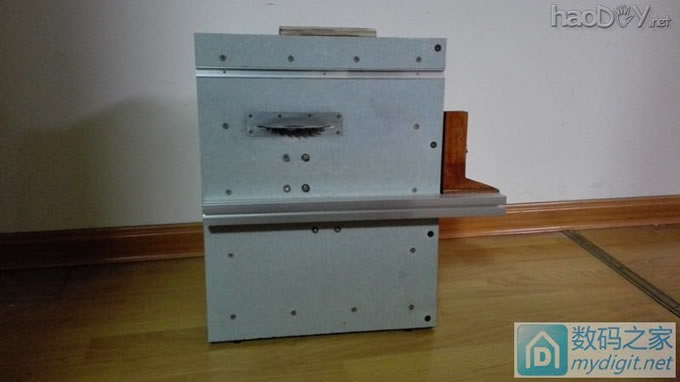

平时不用时竖起来放,侧面加4个脚垫,由于重心问题,放置时不是垂直的
做一个简单实用的小台锯

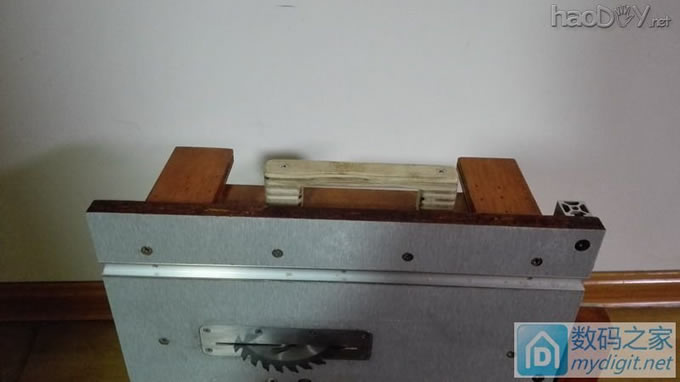

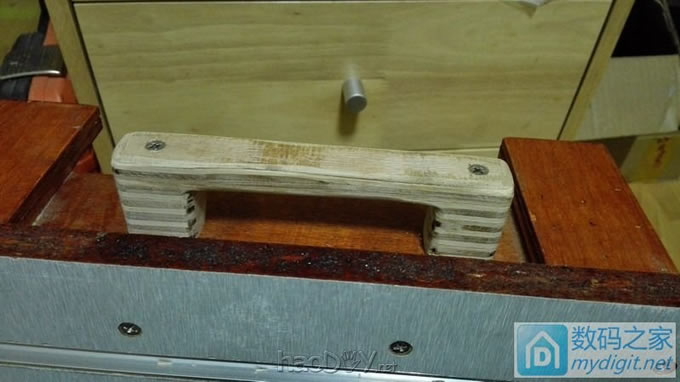

另一边加一个提手
做一个简单实用的小台锯
做一个简单实用的小台锯
放置效果
做一个简单实用的小台锯


做一个简单实用的小台锯
