自制简易绕线机

时间:2017-07-05 11:24来源:本站 作者:haodiy 点击:
制作材料:热熔胶 热熔胶枪,电烙铁,焊锡丝,导线,马达,一段木板,铁丝,用完的笔芯,5mm长的螺丝,一个易拉罐,剪刀,钳子,一个点触开关,USB线,手机充电

制作材料:热熔胶  热熔胶枪,电烙铁,焊锡丝,导线,130马达,一段木板,铁丝,用完的笔芯,螺丝刀,5mm长的螺丝4颗,坏的三通直升机上边的零件,一个易拉罐,剪刀,钳子,一个点触开关,USB线,手机充电器  。

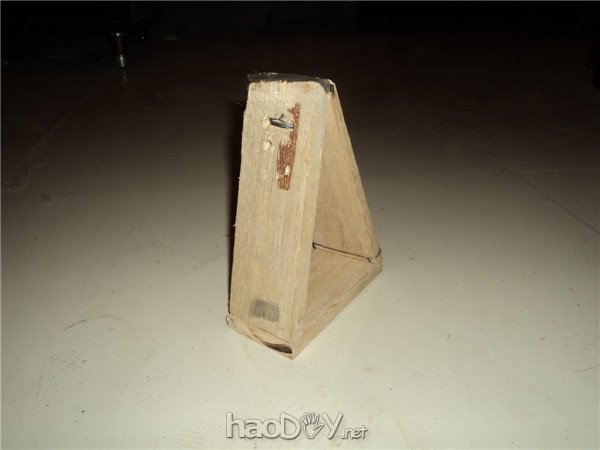

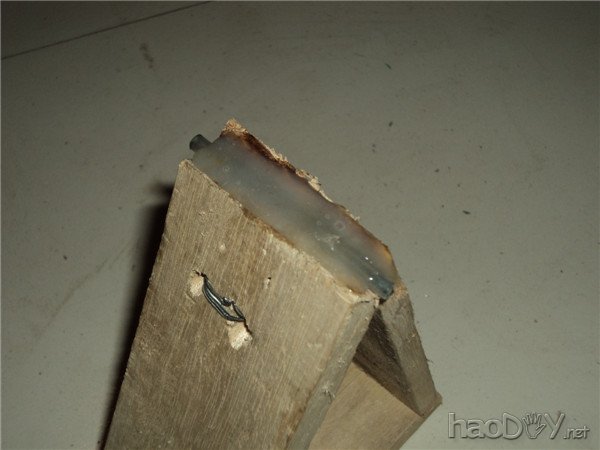

首先用木板做一个三角形   用铁丝固定一下

自制简易绕线机

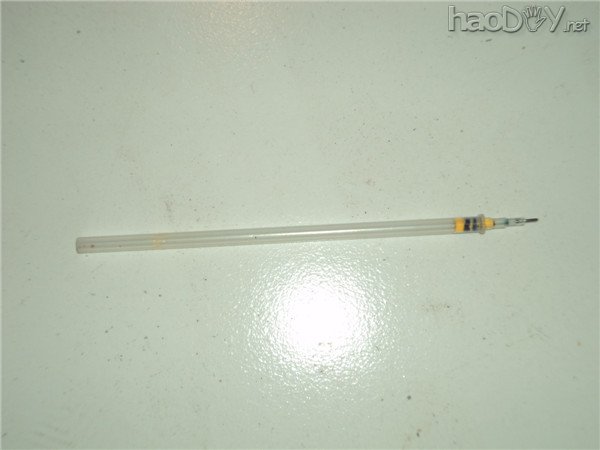

接下来用已经用完的笔芯

自制简易绕线机

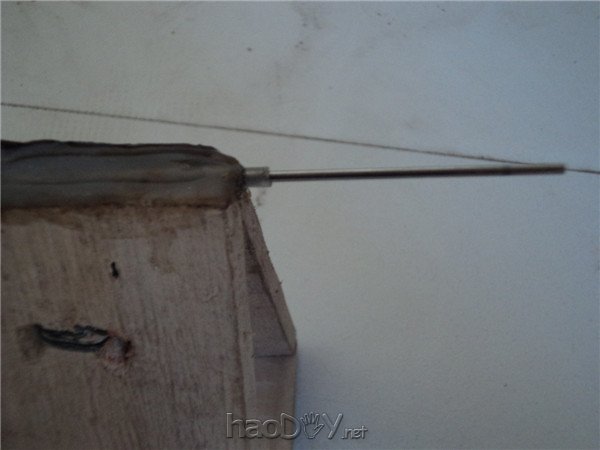

用热熔胶封粘到三角木的上方

自制简易绕线机

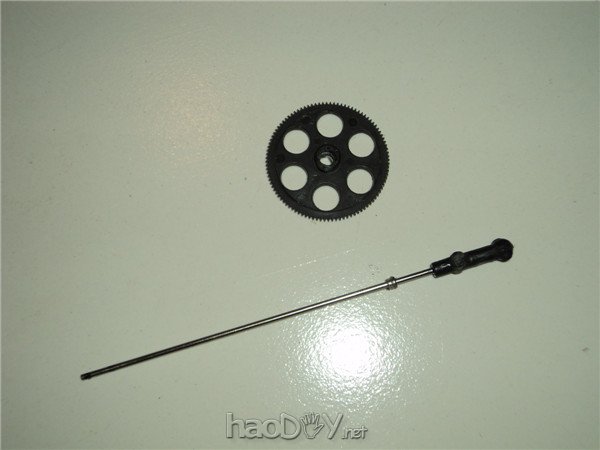

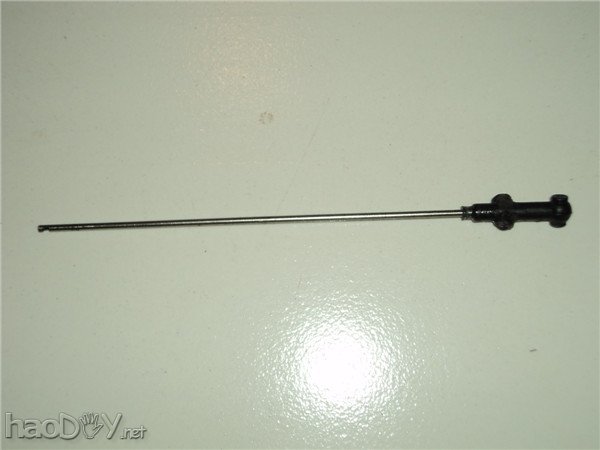

一个很我玩三通直升机上边的轴坏了我给拆下来做 绕线机的主轴

自制简易绕线机

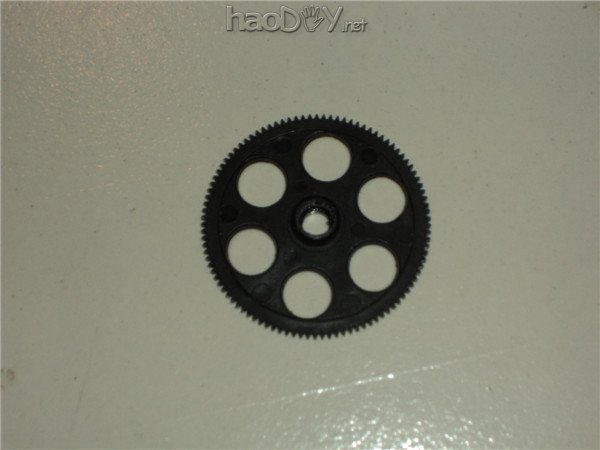

还有上边的齿轮

自制简易绕线机




来张合影主轴上边套了最小一段笔芯     两段笔芯起到固定齿轮的作用

自制简易绕线机

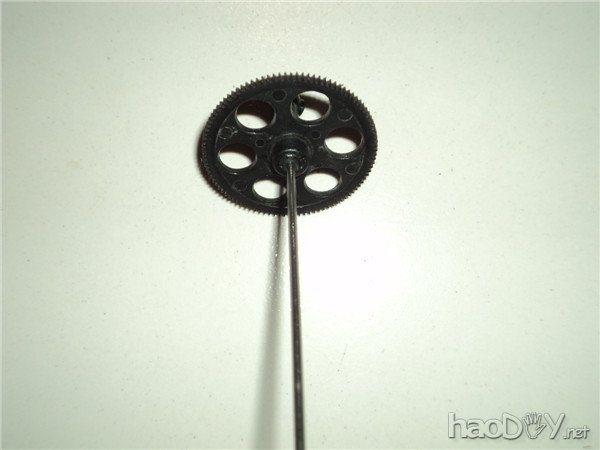

套上看看 不错中间还有个稍微大点笔芯

自制简易绕线机

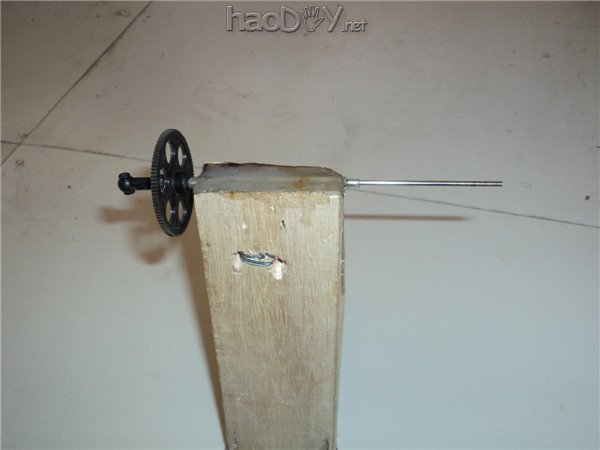

装到上边  记得在另外一边也套上小一段

自制简易绕线机

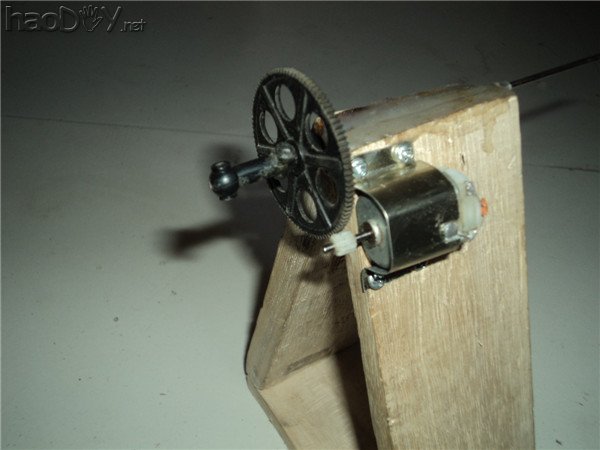

来张近图

自制简易绕线机

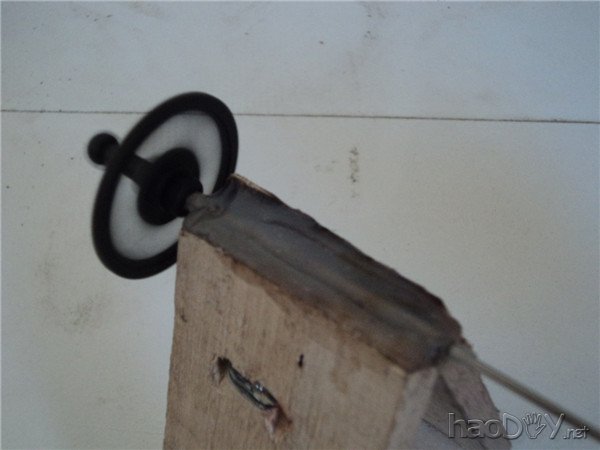

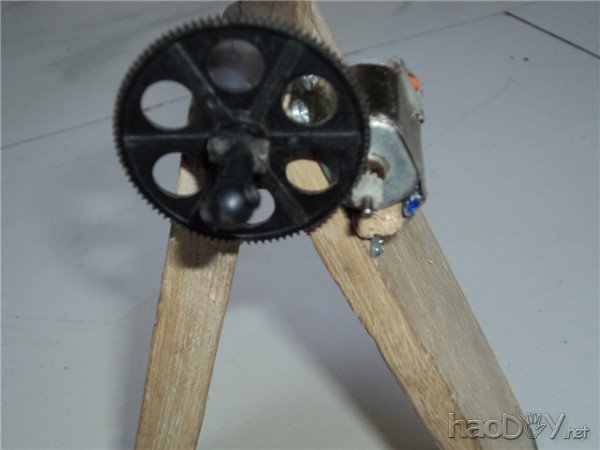

手转了一下还挺滑的呵呵

自制简易绕线机

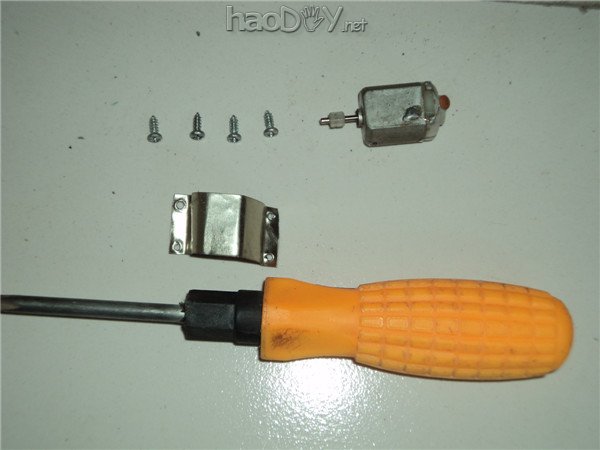

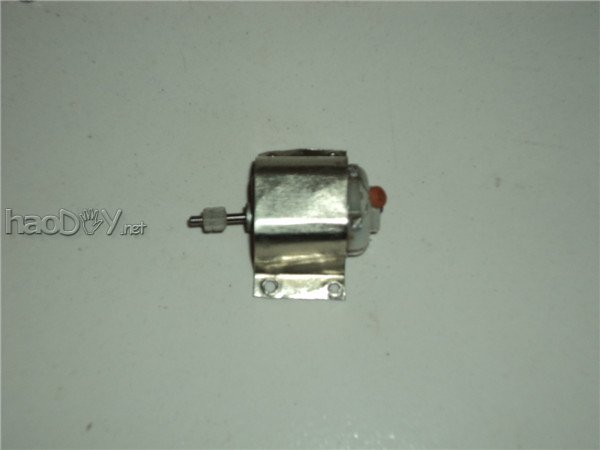

一个马达四颗螺丝还有一个用易拉罐剪的固定马达铁页

自制简易绕线机


自制简易绕线机

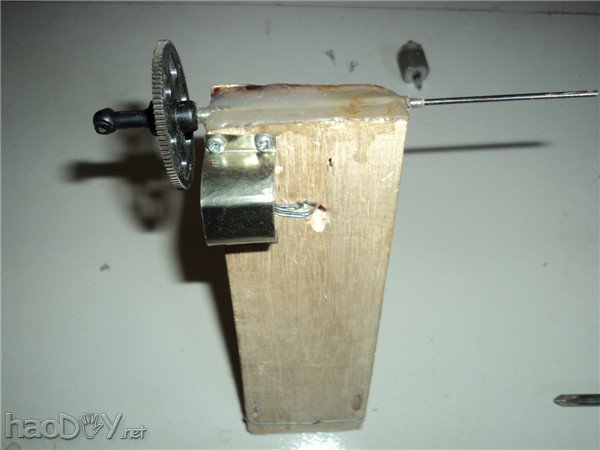

先拧上两个螺丝

自制简易绕线机

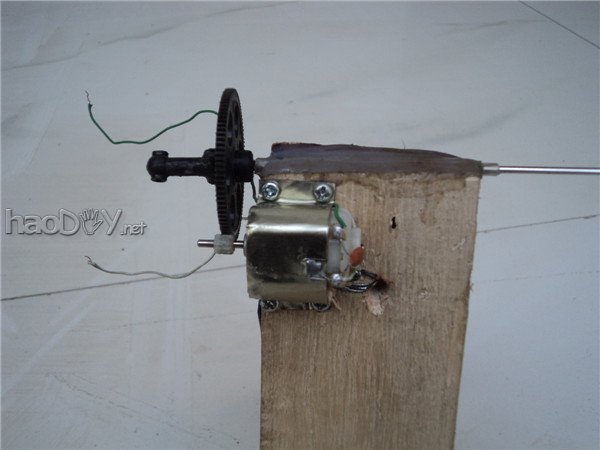

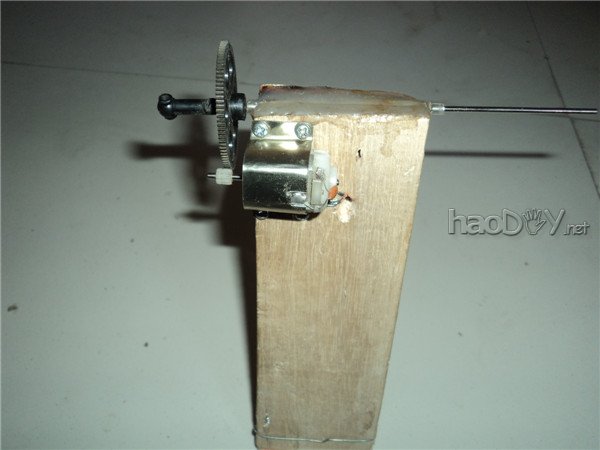

全部拧好又开了个小口忘记还有个焊点了

自制简易绕线机




自制简易绕线机




怕松动又垫了点木头和一小片易拉罐皮

自制简易绕线机




焊接线

自制简易绕线机

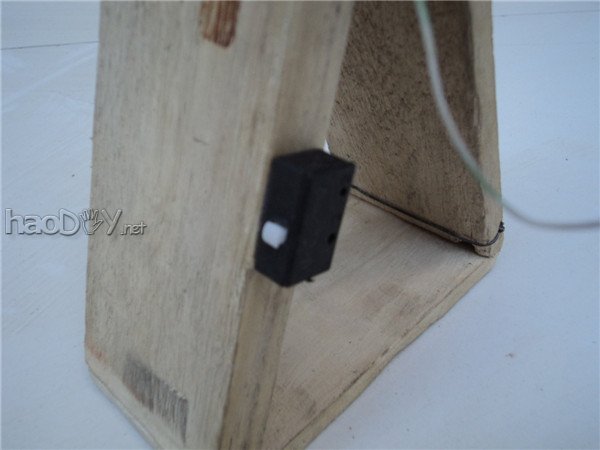

热熔胶粘接一个点触开关

自制简易绕线机

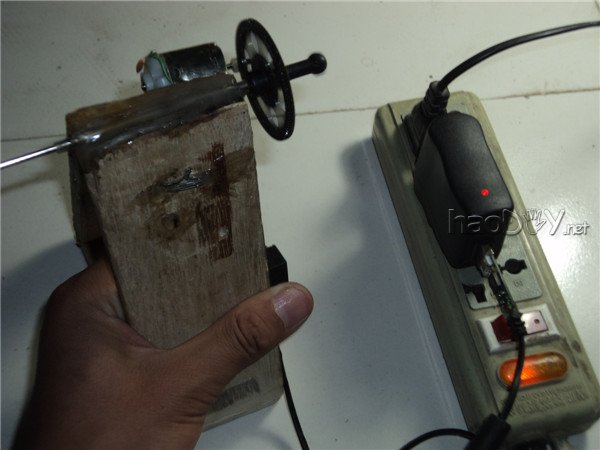

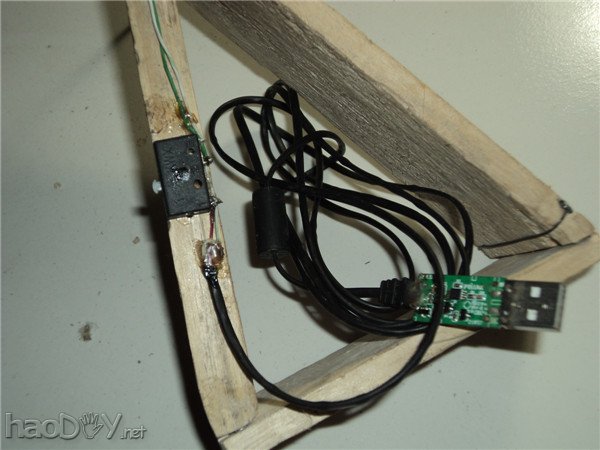

用了一根诺基亚充电线焊接用手机充电器做电源刚好可以省了块电池没电时还可以插充电宝

自制简易绕线机




点一下不错不错

自制简易绕线机




秀上自己做的绕线模圆木中间插上一段笔芯用两片薄木板夹持两边

自制简易绕线机




装到上边还是笔芯固定

自制简易绕线机


自制简易绕线机




力量还可以转的挺不错

自制简易绕线机
