《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

时间:2017-10-14 21:13来源:itbbs.pconline.com.cn 作者:鬼魅灬技术宅 点击:
你好,我叫大白,你的私人健康助理 大白,电影《 超能陆战队 》中的健康机器人,是一个体型胖胖的充气机器人,因呆萌的外表和善良的本质获得大家的喜爱,被称为萌神。 看过我帖子的朋友都知道,之前搞了一台光驱激光雕刻机,后来又做了一台CNC雕刻机但是还没
你好,我叫大白,你的私人健康助理《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

大白,电影《超能陆战队》中的健康机器人,是一个体型胖胖的充气机器人,因呆萌的外表和善良的本质获得大家的喜爱,被称为“萌神”。

看过我帖子的朋友都知道,之前搞了一台光驱激光雕刻机,后来又做了一台CNC雕刻机但是还没有完工,然后就苦逼的去上学了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


学校最近搞了个“创客空间”作为一个无聊到发霉的技术宅,有这么一个平台,怎么能不发扬技术宅改变世界的精神呢《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

然后就做了一台低成本的激光雕刻机,面积为400mm*400mm,用的2020铝型材

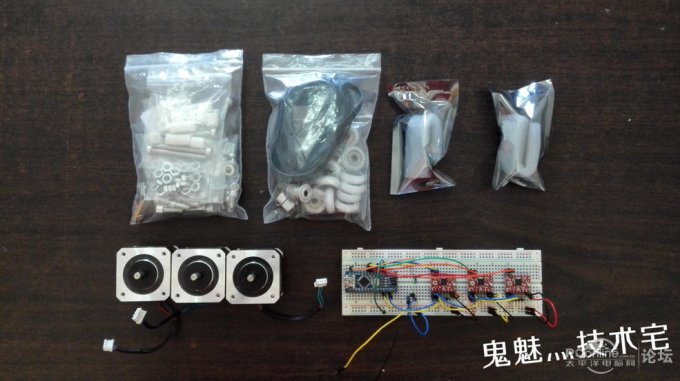

某宝上采购各种配件《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

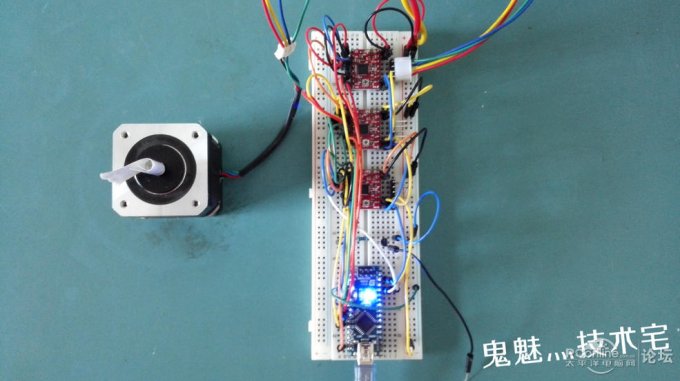

用面包板测试控制电路《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥妥妥的

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

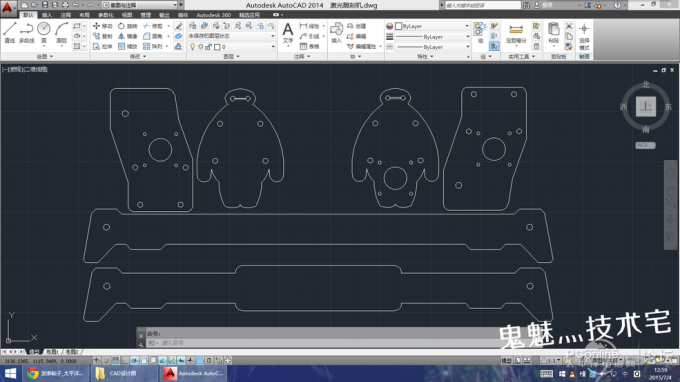

上课空余时间画了设计图《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

大白萌萌的有木有《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

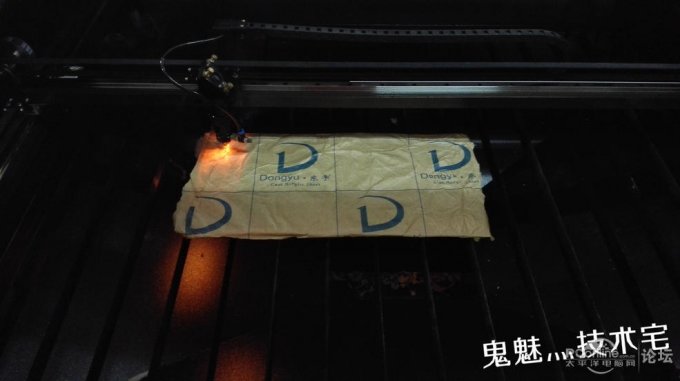

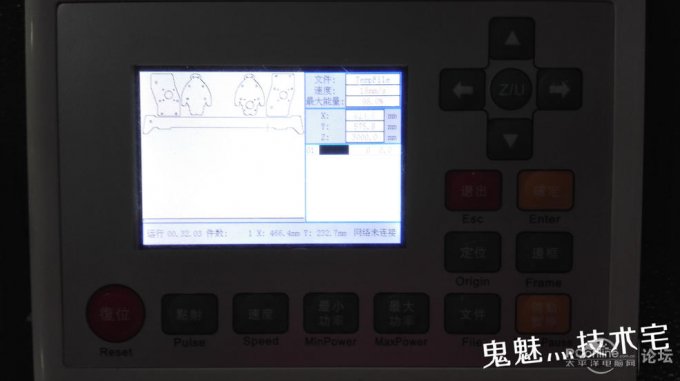

到学校创客工作坊用激光切割机切亚克力板 7.5mm《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

120W的Co2管就是溜,分分钟切好《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

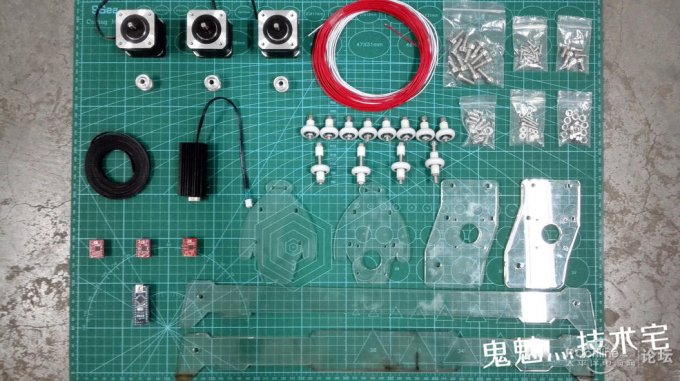

所有材料差不多都准备好了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

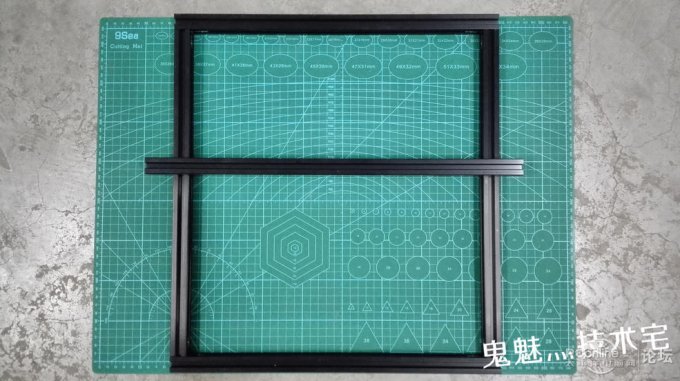

搭好机架《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥400mm*400mm呢



《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

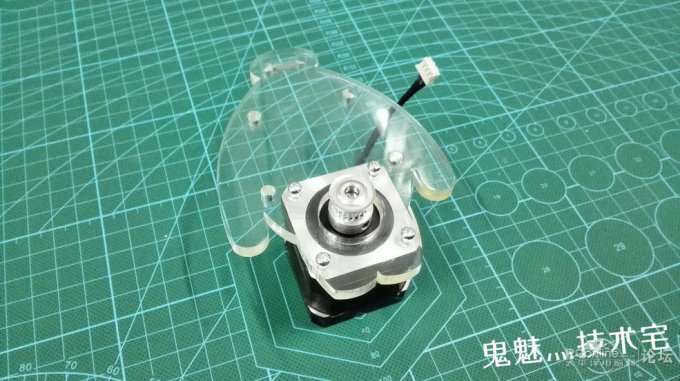

X轴滑车装上步进电机《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥大白萌萌哒《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

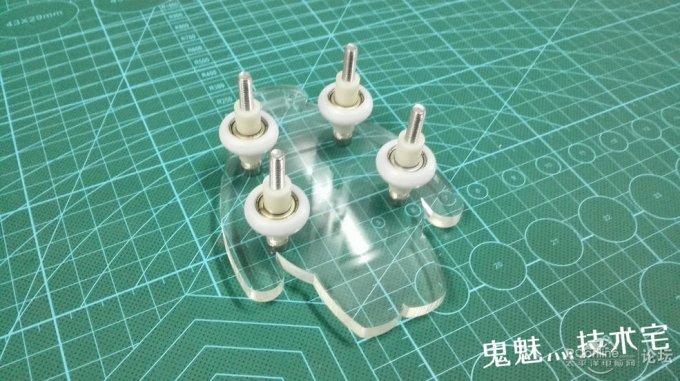

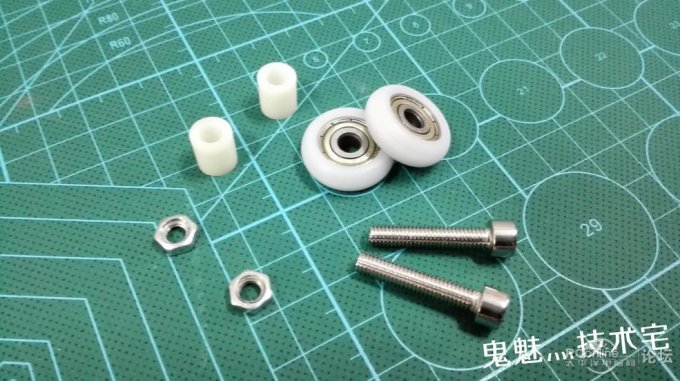

X轴滑车的滑轮《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

X轴滑车装上滑轮《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

装到铝型材上试试《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

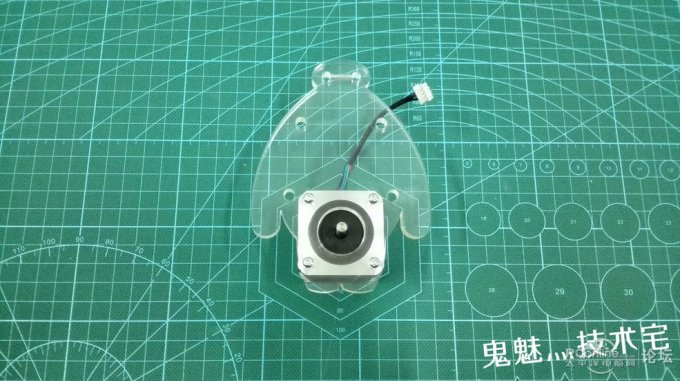

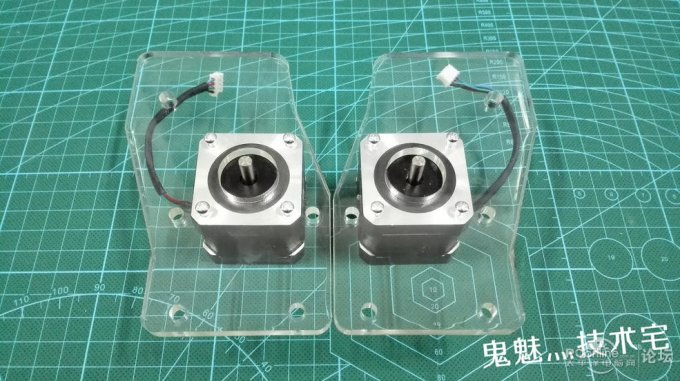

Y轴滑车装上步进电机《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

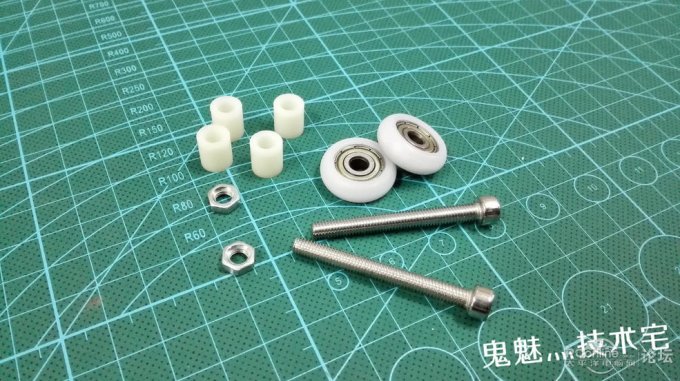

Y轴滑车的滑轮《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

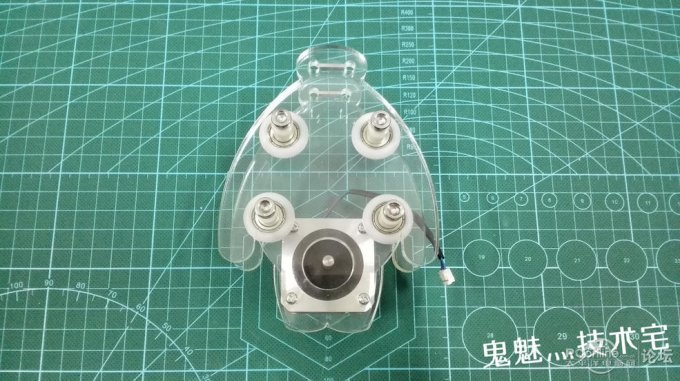

Y轴滑车装上滑轮《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

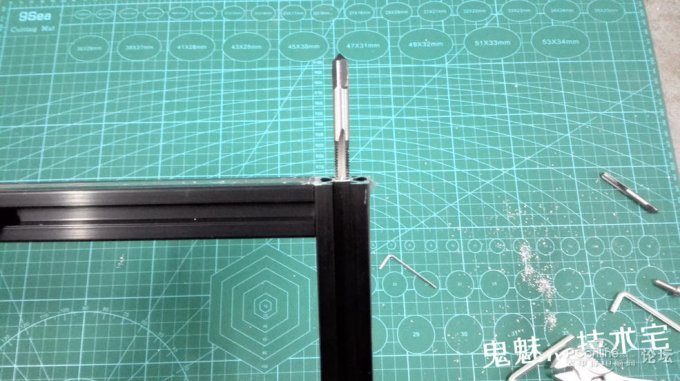

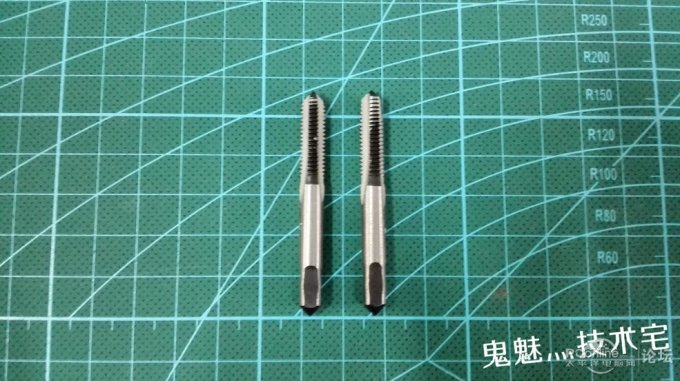

Y轴两头要攻丝,屁颠屁颠的跑到钳工车间借了M6的丝锥,还是新的呐《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

木有借丝锥扳手,苦逼的拿活动扳手攻的丝《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

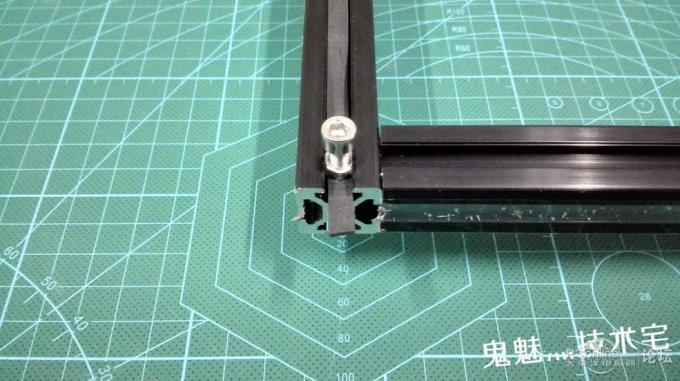

攻好丝后装上同步带,图省事直接用M6的螺丝拧的《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

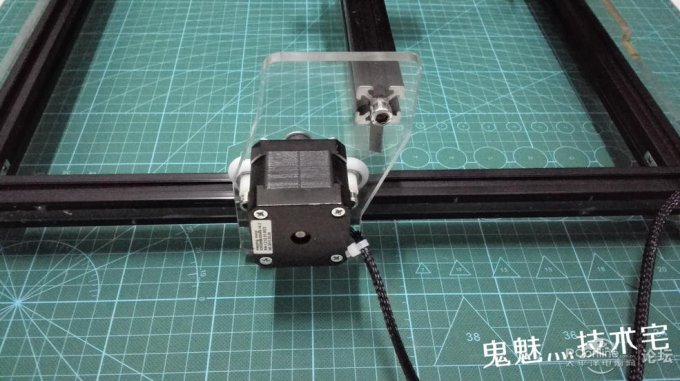

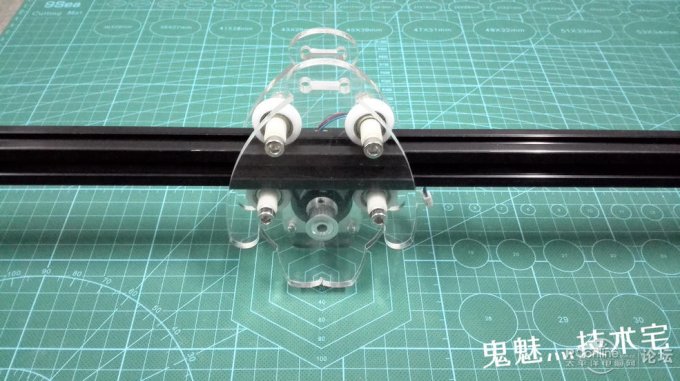

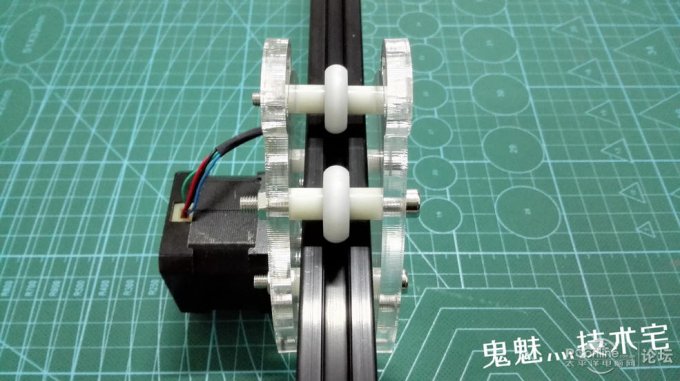

装上Y轴滑车,还挺滑溜《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

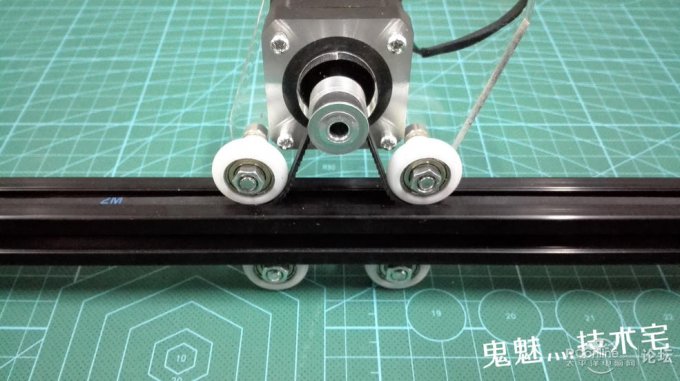

电机位置设计的没问题,同步轮包角差不多《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

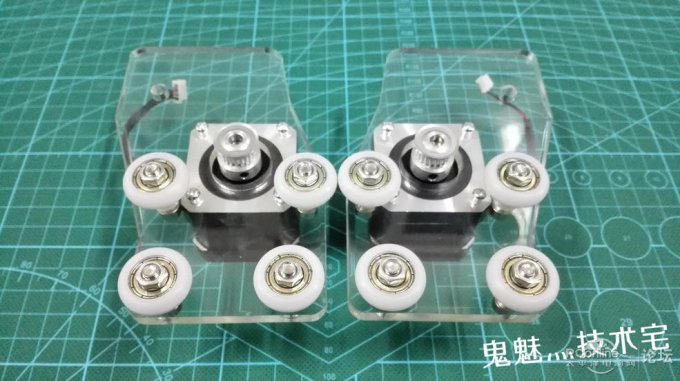

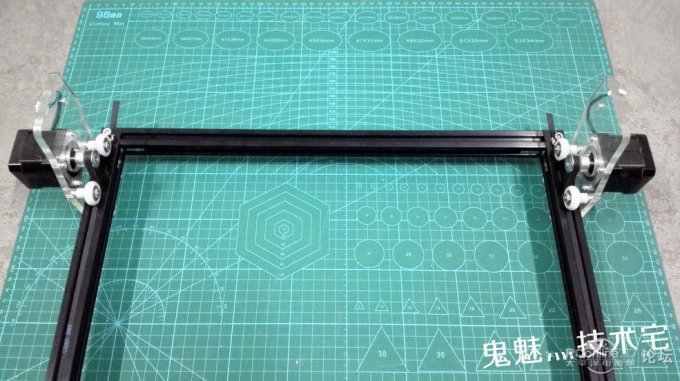

Y轴两个滑车都装好,都还挺滑溜的《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

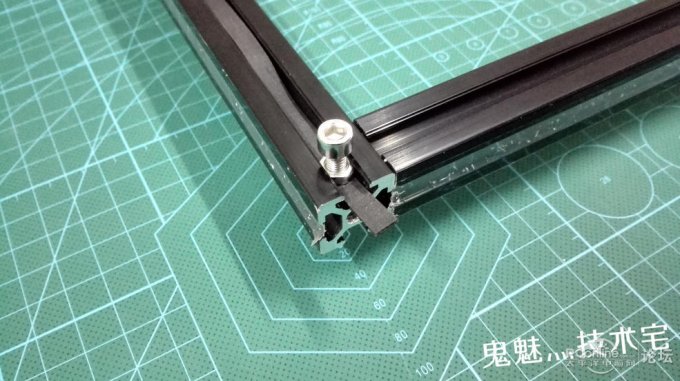

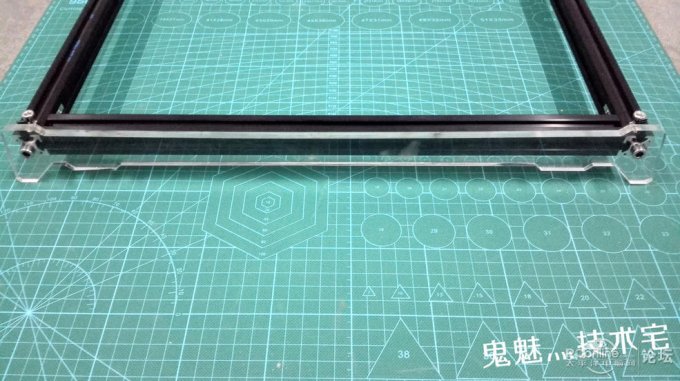

装上雕刻机两头的亚克力板,用M6的内六角固定在攻好丝的铝型材上《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

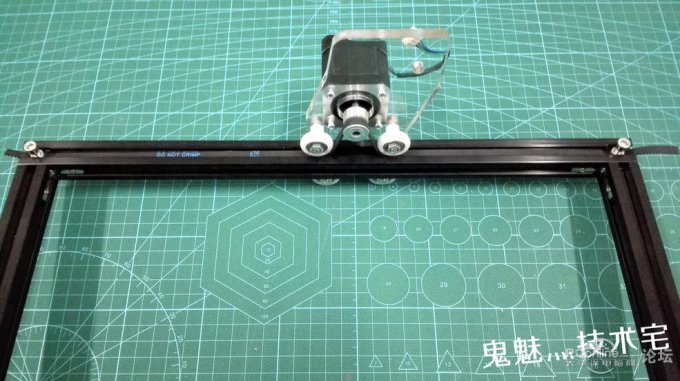

X轴滑车也装上同步带《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

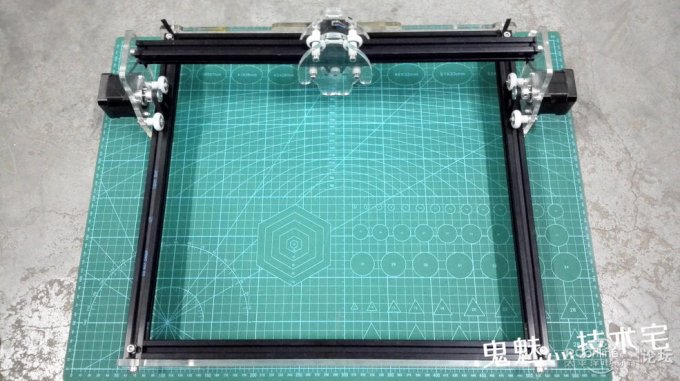

机架差不多装好了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

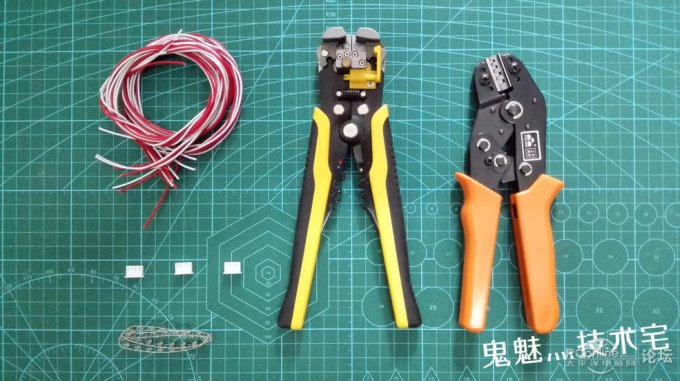

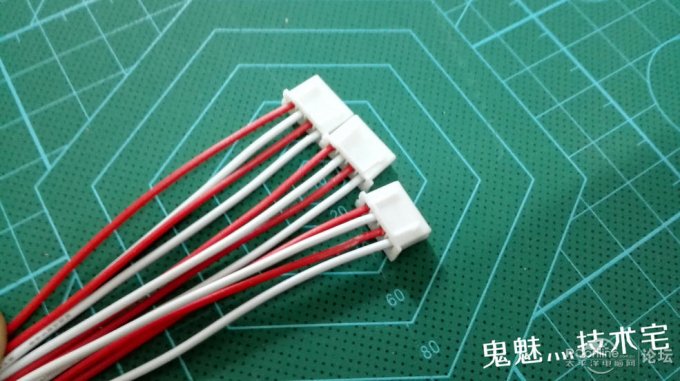

然后准备XY轴的步进电机线,借了个端子钳,还是蛮好用的《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

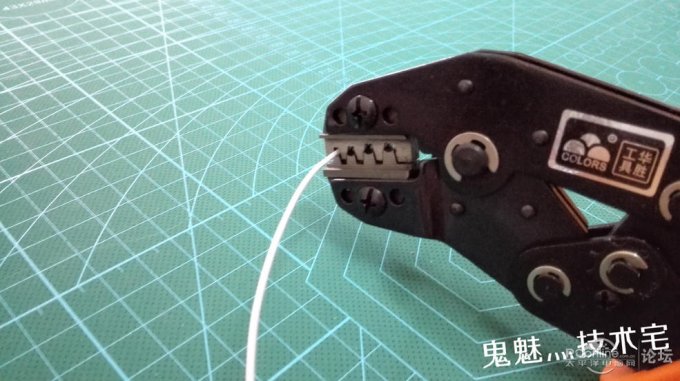

冷压端子钳还是蛮好用的《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

10分钟就压好三个头了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

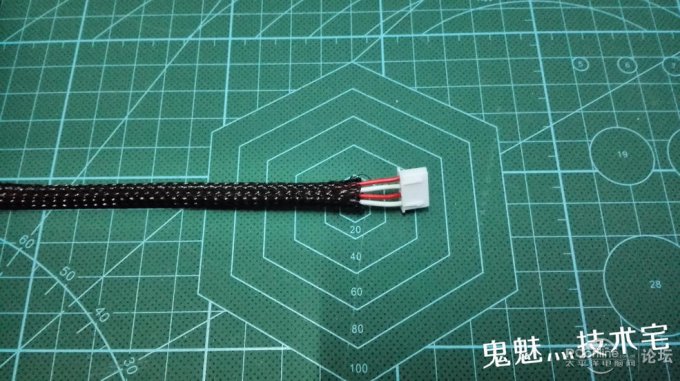

接上步进电机然后包上蛇皮管,瞬间高大上了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥


《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

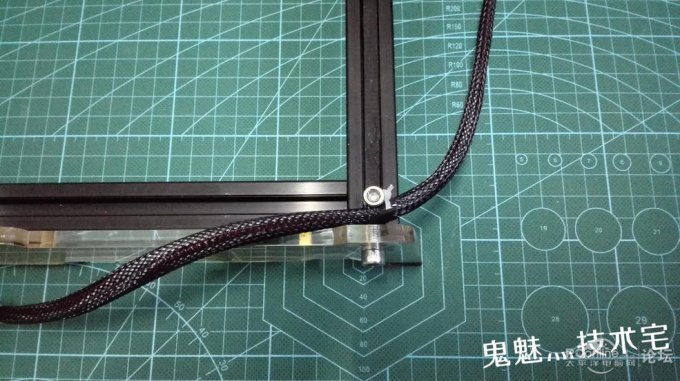

用扎带固定好《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥小机架装拖链太丑,只能用蛇皮管了

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥

激光头直接用热熔胶粘在大白上,懒得打孔了《鬼魅灬技术宅》萌萌的大白版 ★★★激光雕刻机★★★ 福利妥妥
