电阻器、电位器的阻值测量

时间:2014-07-19 20:16来源:未知 作者:admin 点击:
电阻器的测量 电阻器在使用时要进行测量,看其阻值与标称值是否相符。用万用表测量电阻时,应用万用表中的欧姆档进行测量,测量电阻时应根据电阻值的大小选择合适的量程,以提高测量精度。同时在测量时应注意手不能同时接触被测电阻的两根引线以避免人体电阻

电阻器的测量

  电阻器在使用时要进行测量,看其阻值与标称值是否相符。用万用表测量电阻时,应用万用表中的欧姆档进行测量,测量电阻时应根据电阻值的大小选择合适的量程,以提高测量精度。同时在测量时应注意手不能同时接触被测电阻的两根引线以避免人体电阻的影响。一般测量方法如下:
  第一步:将波段开关置于欧姆挡适当量程
  第二步:将表笔短接后调零
  第三步:测量

电位器的测量

  标称阻值的检测:

  置万用表欧姆挡于适当量程,先测量电位器两个定片之间的阻值是否与标称值相符,再测动片与任一定片间电阻图a)。慢慢转动转轴从一个极端向另一个极端,若万用表的指示从0W(或标称值) 至标称值(或0W)连续变化,且电位器内部无“沙沙”声,则质量完好。若转动中表针有跳动,说明该电位器存在接触不良故障。
电阻器、电位器的阻值测量

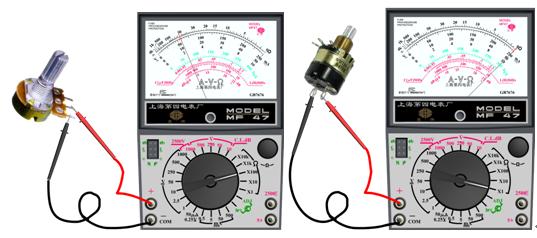

   (a)                                                  (b)
电位器测量

  带开关电位器的检测:

  除进行标称值检测外应检测开关。旋转电位器轴柄,接通或断开开关时应能听到清脆的“喀哒”声。置万用表于R ´1W挡,两表笔分别接触开关的外接焊片,接通时电阻值应为0W,断开时应为无穷大,否则开关损坏,图1.1.10(b)。
检测外壳与引脚间的绝缘性能:置万用表于R ´10kW挡,一只表笔接触电位器外壳,另一只表笔分别接触电位器的各引脚,测得阻值都应为无穷大,否则存在短路或绝缘不好。 (责任编辑:admin)
