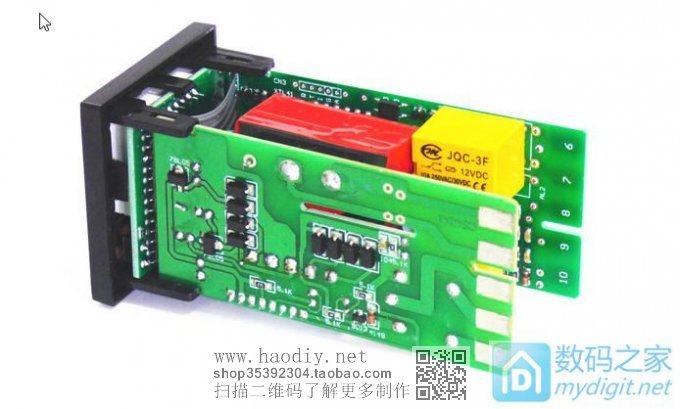

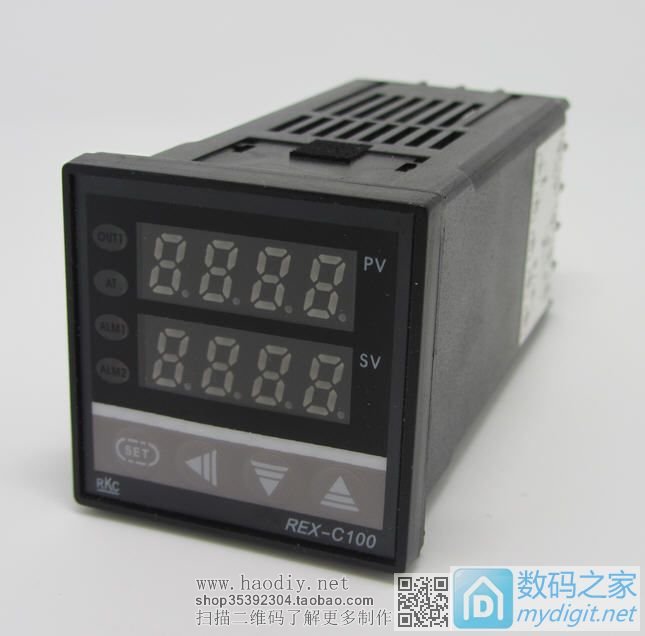

之前过塑机热转印PCB时的温度控制不是很准确，指针式的温度表也不够直观，今天花了一个下午时间用一个30多元山上造的RKC数显温控器改装了一下这台过塑机，自我感觉还是很不错的，温度比较准确，和用数字万用表测量的温度误差很小的，改装好就小试了一下热转印，用的是这位坛友的PCB文件热转印了一块出来，他的帖子：http://bbs.mydigit.cn/read.php?tid=1518652 在此感谢坛友共享的PCB文件 由于改装比较匆忙忘记给数显温控器拍照了，就借用某宝上的两张图片

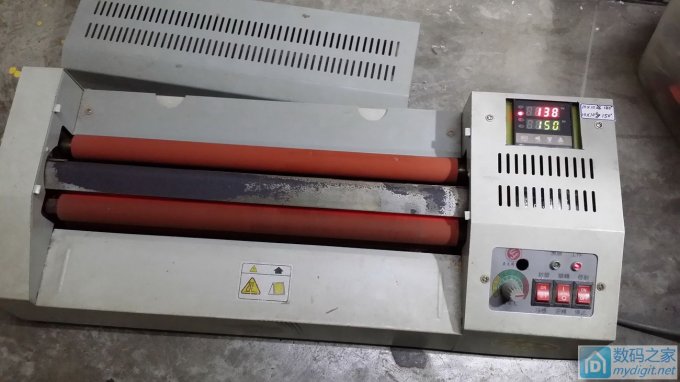

改装好的过塑机

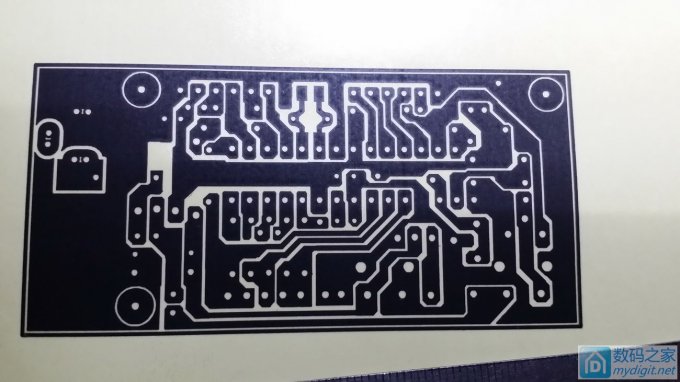

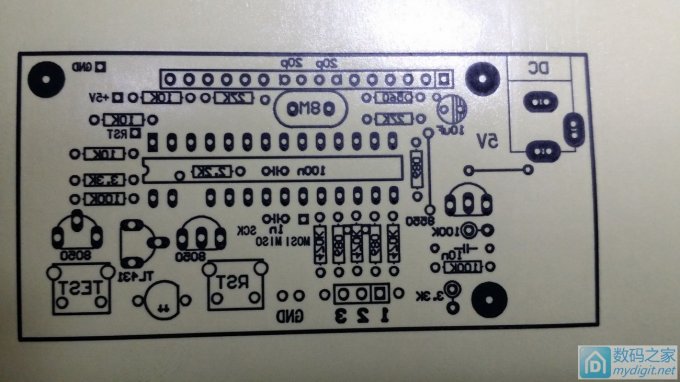

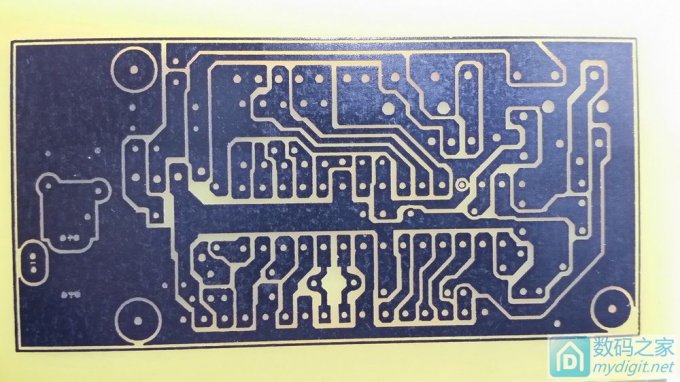

下面开始热转印PCB了，先是打印到不干胶纸上的PCB图案

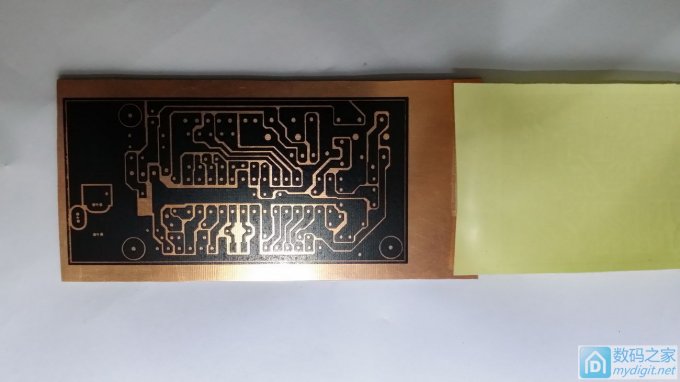

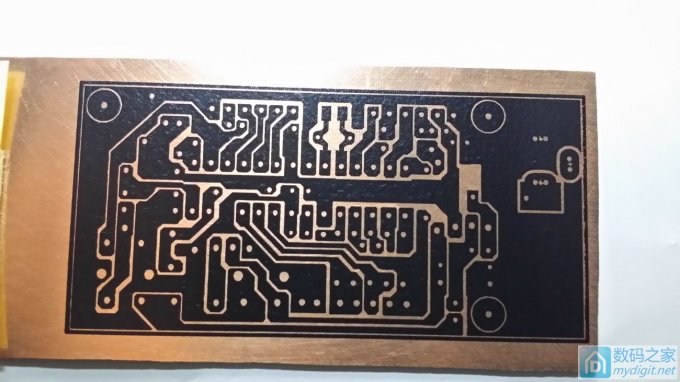

温控器的温度设置为150度，热转印到覆铜板上了，转印得很完全

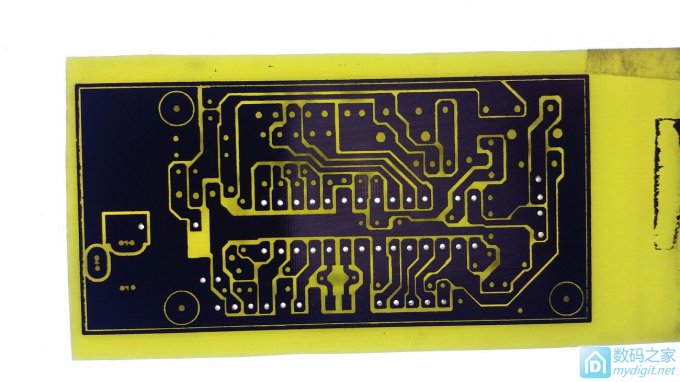

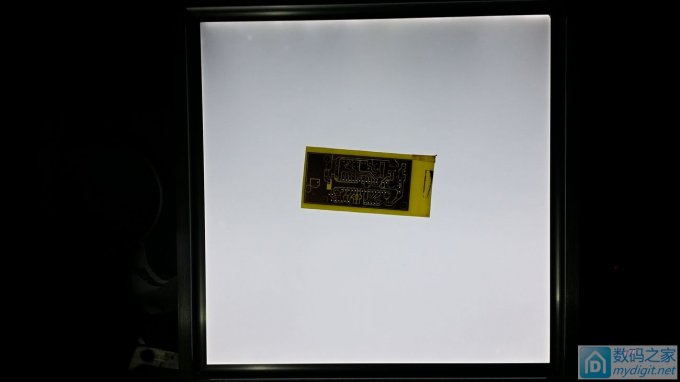

用一个10W的平板LED灯做背光源看看腐蚀好的PCB电路板有没有腐蚀不完全的现象

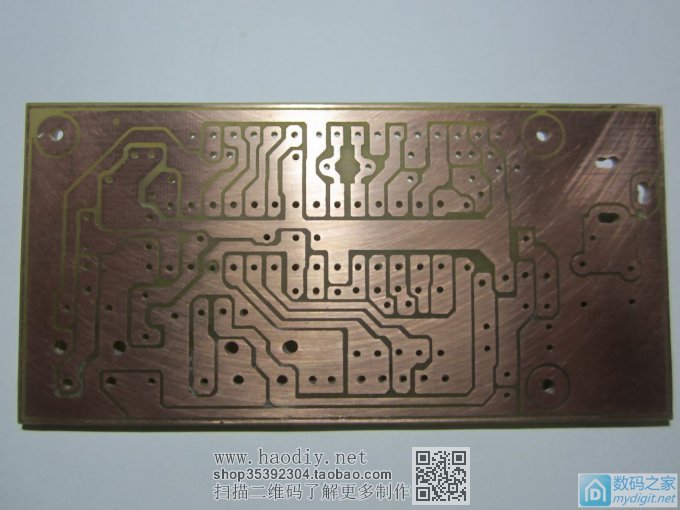

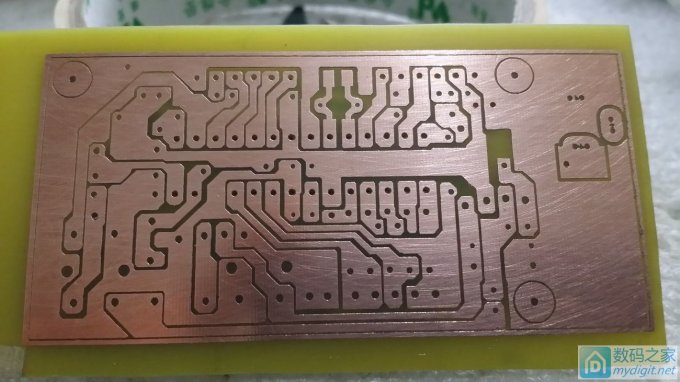

擦掉转印过来的墨粉后的PCB，感觉还是可以的，由于坛友共享的这个PCB文件安全距离设置过小，有些地方的间距不到10mil所以这块电路板有些危险！！

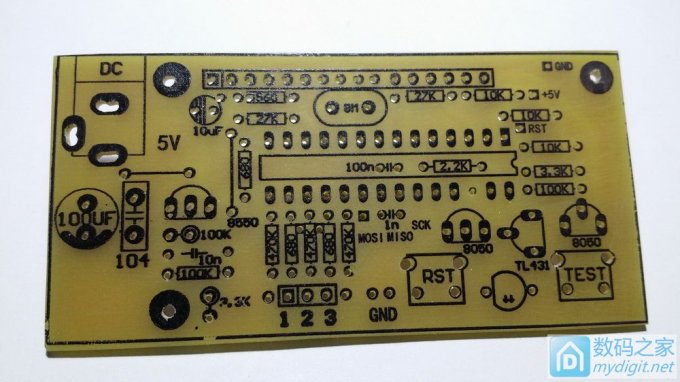

=========================================================================================================== =========================================================================================================== =========================================================================================================== 今天修改了一下PCB文件的间距后重新热转印了一块板
[ 此帖被cdma2在2016-01-12 19:59重新编辑 ]
