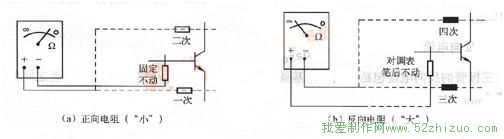

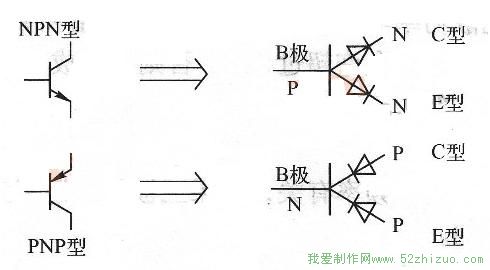

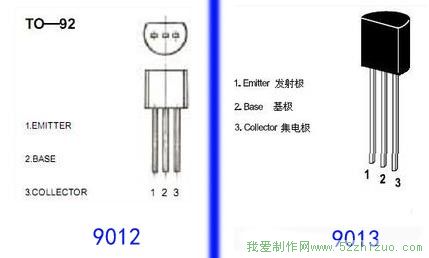

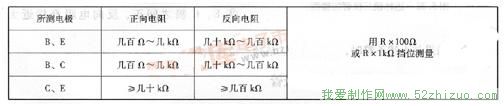

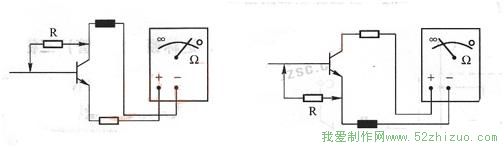

目前三极管的种类很多，仅从引脚排列很难判断引脚极性，所以常用万用表判别引脚极性。用万用表检测三极管的方法简捷、方便。万用表判别三极管引脚极性的原理是：三极管由两个PN结构成，对于NPN型三极管，其基极是两个PN结的公共正极；对于PNP型三极管，其基极是两个PN结的公共负极，由此可以判别三极管的基极和管极型。根据当加在三极管的发射结电压为正、集电结电压为负时三极管工作在放大状态，此时三极管的穿透电流较大的特点，可以测出三极管的发射极和集电极。 1 指针式万用表检测三极管 1.1 指针式万用表检测普通三极管 指针式万用表判断普通三极管的三个电极、极性及好坏时，选择R×100挡或R×1k挡位常分两步进行测量判断。 （1）三颠倒，找基极；PN结，定管型 三极管的内部等效图如图1所示，测量时要时刻想着此图，从而达到熟能生巧。  图1 三极管的内部等效图 ①三颠倒，找基极。任取一个电极，把它定为基极（如这个电极为2），任意一支表笔接这个电极，另一支表笔去测量剩下的两只电极（如电极1、3），记下两次数据；然后，对调表笔，再按上述方法测量一次，记下两次数据。在这三次颠倒测量中（不一定必须测三次），测量结果为两次阻值都很小（正向电阻），两次阻值都很大（反向电阻），那么假定的基极正确。 ②PN结，定管型。找出三极管的基极后，就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。在上述测量过程中，黑表笔接基极，测量结果是阻值都很小，则该管为NPN型；反之，红表笔接基极，测量结果是阻值都很小，则该管为PNP型。找基极、定管型的测量示意图如图2示。  图2 找基极、定管型的测量示意图 （2）判断基极、集电极——顺箭头，偏转大；测不出，动嘴巴 基极找到之后，判断出PNP型或NPN型，再找发射极和集电极。 ①顺箭头，偏转大。这时可以用测量穿透电流ICEO的方法确定集电极和发射极。 对于NPN型三极管，用黑、红表笔颠倒测量两极间的正、反向电阻RCE和REC，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→C极→B极→E极→红表笔。电流流向正好与三极管符号中的箭头方向一致（“顺箭头”），所以此时黑表笔所接的一定是集电极，红表笔所接的一定是发射极。 对于PNP型三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→E极→B极→C极→红表笔。其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极，红表笔所接的一定是集电极。 ②测不出，动嘴巴。若在“顺箭头，偏转大”的测量过程中，由于颠倒前后的两次测量指针偏转均太小而难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手指分别捏住两表笔与引脚的结合部，用嘴巴含住（或用舌头抵住）基极B，仍用“顺箭头，偏转大”的判别方法即可区分开集电极与发射极。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。判断基极、集电极的测量示意图如图3所示。  图3 判断基极、集电极的测量示意图 正常三极管极间正、反向电阻值如表1所示。 表1 正常三极管极间正、反向电阻值  1.2 带阻三极管的检测 带阻三极管的检测与普通三极管基本类似，但由于其内部接有电阻，故检测出来的阻值大小稍有不同。以图4中的NPN型三极管为例，选用指针式万用表，量程置于R×1 k挡，若带阻三极管正常，则有如下规律。 ①B、E极之间正、反向电阻都比较小（具体测量值与内接电阻有关），但B、E极之间的正向电阻（黑表笔接B，红表笔接E）会略小一点，因为测正向电阻时发射结会导通。 ②B、C极之间正向（黑表笔接B，红表笔接C）电阻小，反向电阻接近无穷大。 ③E、C极之间正、反向电阻都接近无穷大。 检测结果与上述不符时，可判断为带阻三极管损坏。 常见三极管管脚极性图示：
