DIY实用风扇

时间:2017-10-29 20:50来源:未知 作者:admin 点击:
利用废旧的设备机壳、台灯零件以及电源风扇制作的风力不错的组合风扇! 主要材料 : 导线 若干 废旧机器机壳 1个 电压转换器 12V,1.2A 废旧灯颈 1个 废旧电源风扇 3个,12V,200-300ma 所需工具 : 电烙铁 剥皮钳子 螺丝刀 热熔胶枪 斜口钳子 制作步骤 :
DIY实用风扇
利用废旧的设备机壳、台灯零件以及电源风扇制作的风力不错的组合风扇!

主要材料

导线若干 废旧机器机壳1个
电压转换器12V,1.2A 废旧灯颈1个
废旧电源风扇3个,12V,200-300ma

所需工具

电烙铁 剥皮钳子
螺丝刀 热熔胶枪
斜口钳子

制作步骤

  • 第1步:

    DIY实用风扇

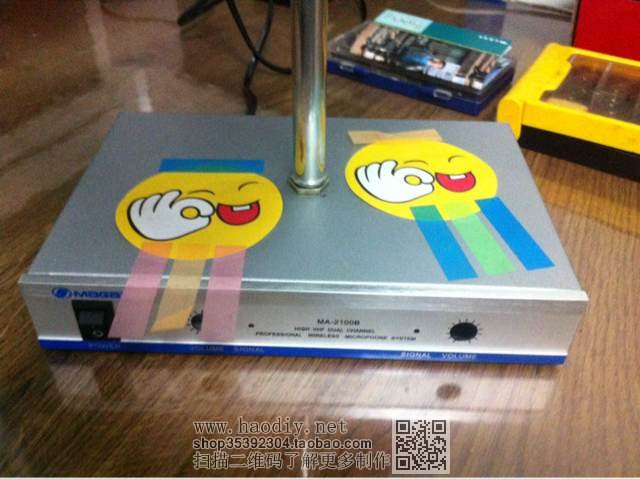

    废旧设备机壳,最好选择上边带开关按钮的!

  • 第2步:

    DIY实用风扇

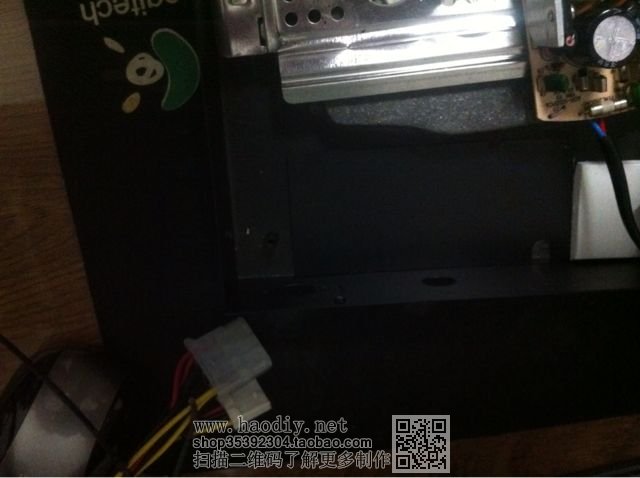

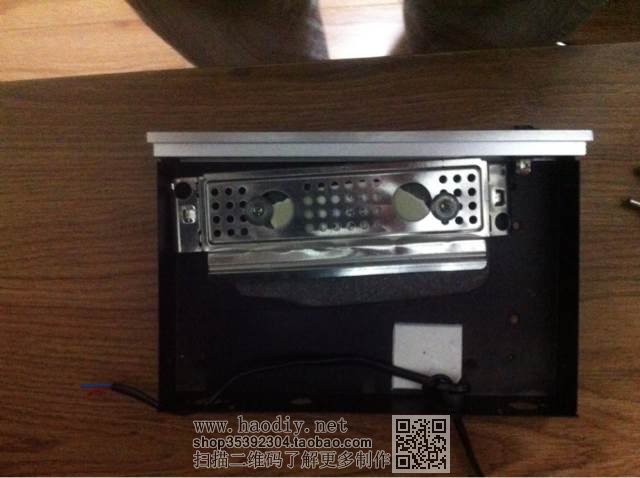

    打开废旧机壳,考虑风扇头沉缘故,壳内加了个重物.

  • 第3步:

    DIY实用风扇

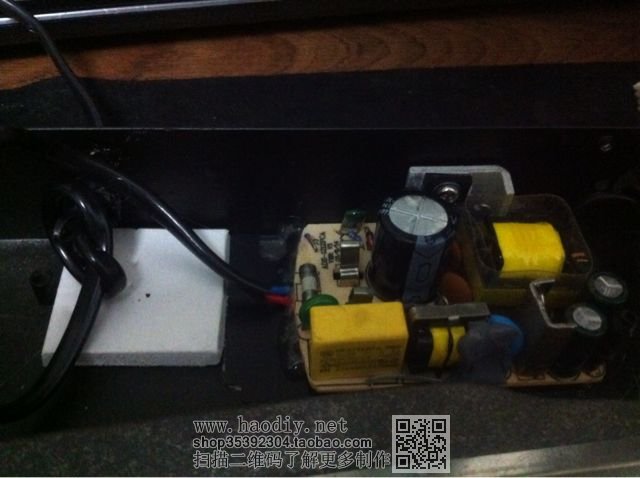

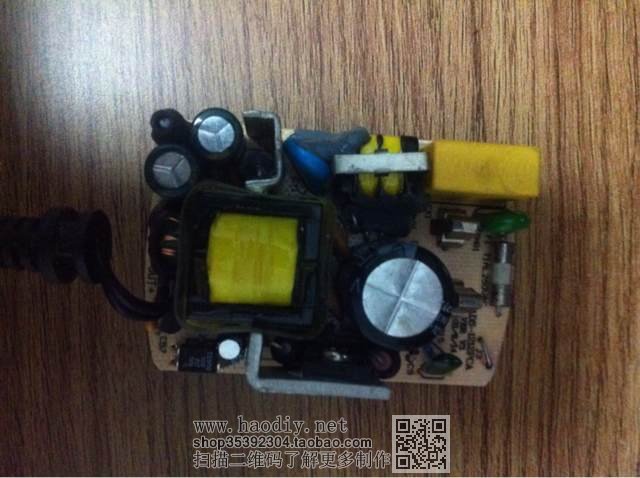

    电压转换器:输入AC220V,输出12V,1.2A.

  • 第4步:

    DIY实用风扇

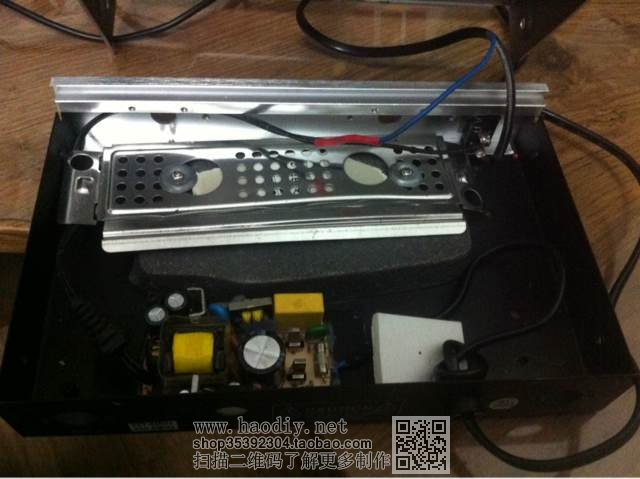

    在机壳底部粘了绝缘垫,防止电压转换器底部遇机壳金属短路

  • 第5步:

    DIY实用风扇

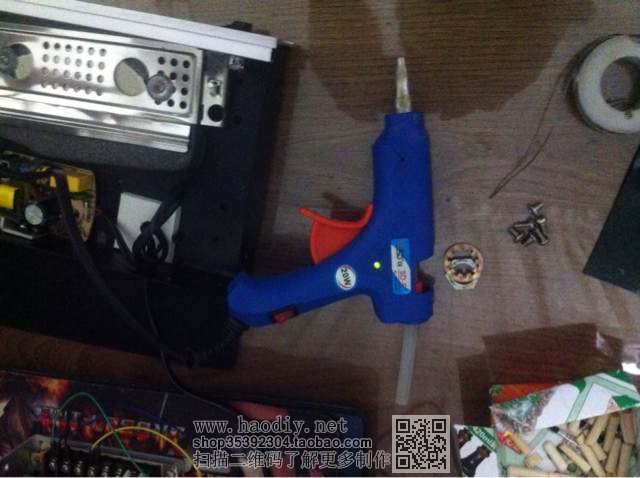

    热熔胶枪进行加固

  • 第6步:

    DIY实用风扇

    加固电压转换器

  • 第7步:

    DIY实用风扇

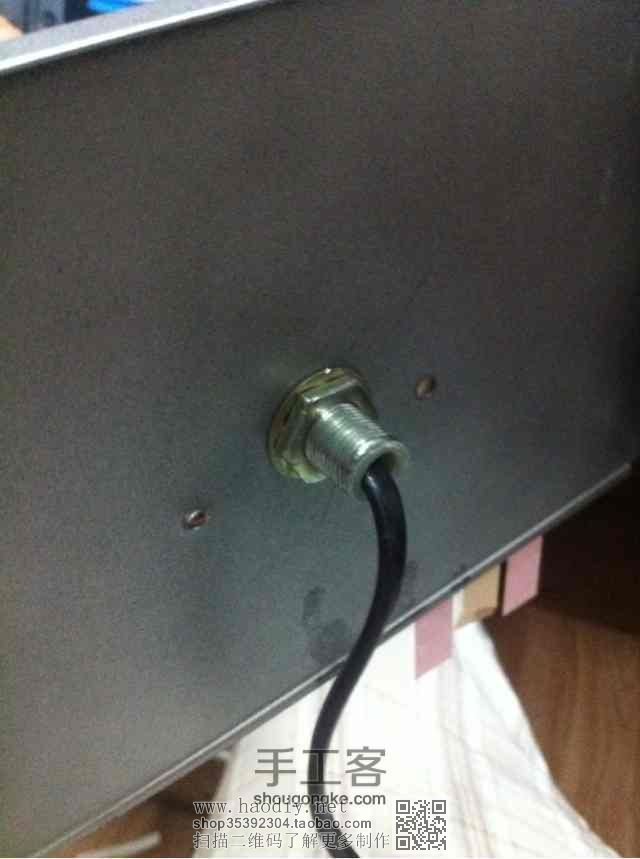

    风扇底座上盖引出线

  • 第8步:

    DIY实用风扇

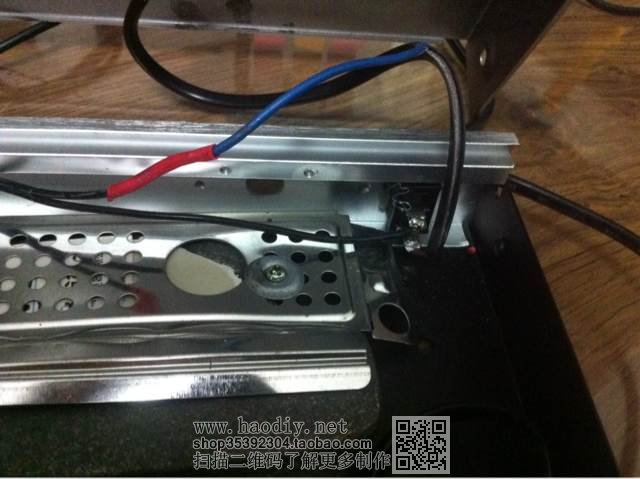

    电压转换器12V与开关相连接,0V直接与灯颈引出线相连。

  • 第9步:

    DIY实用风扇



  • 第10步:

    DIY实用风扇

    废旧灯颈引出的两根线,红色的是与机壳内电压转换器12V相连,黑线是与0V相连。

  • 第11步:

    DIY实用风扇

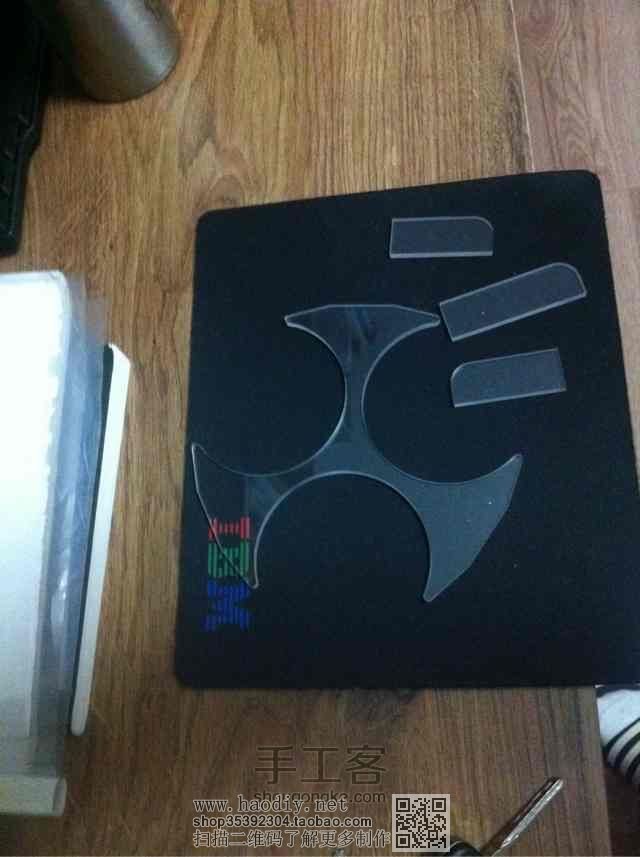

    为了使风扇头更美观,用有机板做了个固定架。

  • 第12步:

    DIY实用风扇

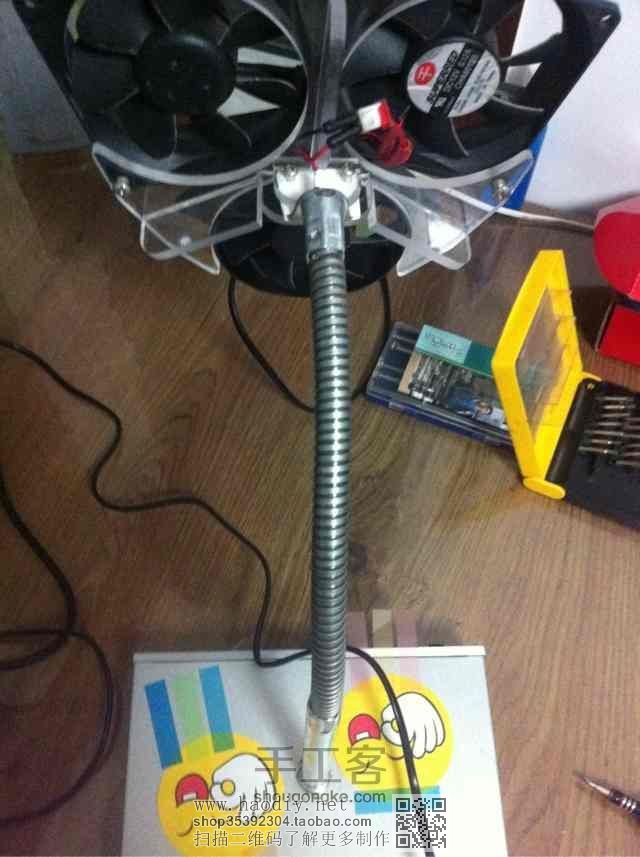

    固定并组装

  • 第13步:

    DIY实用风扇

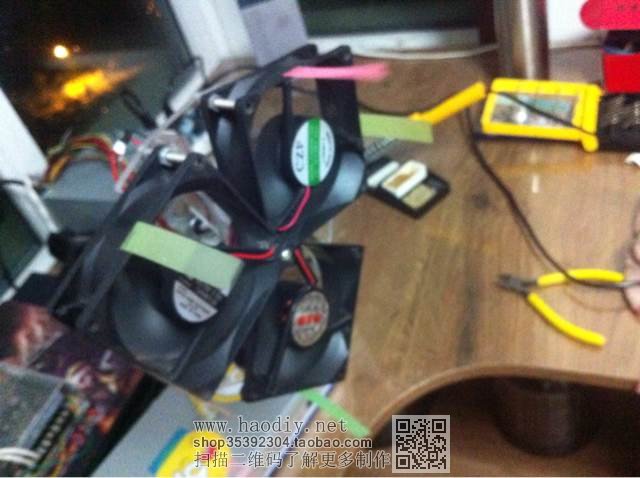

    上电开转

  • 第14步:

    DIY实用风扇

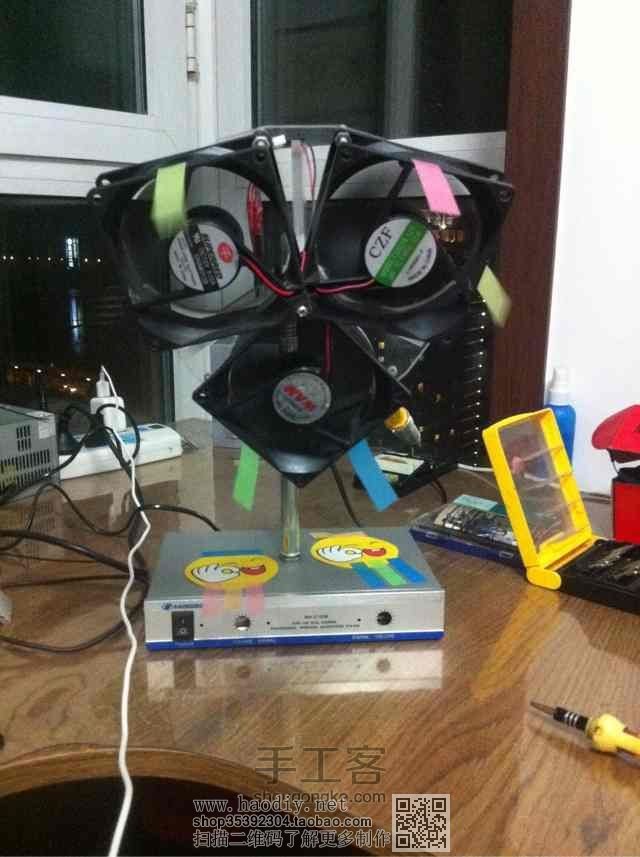

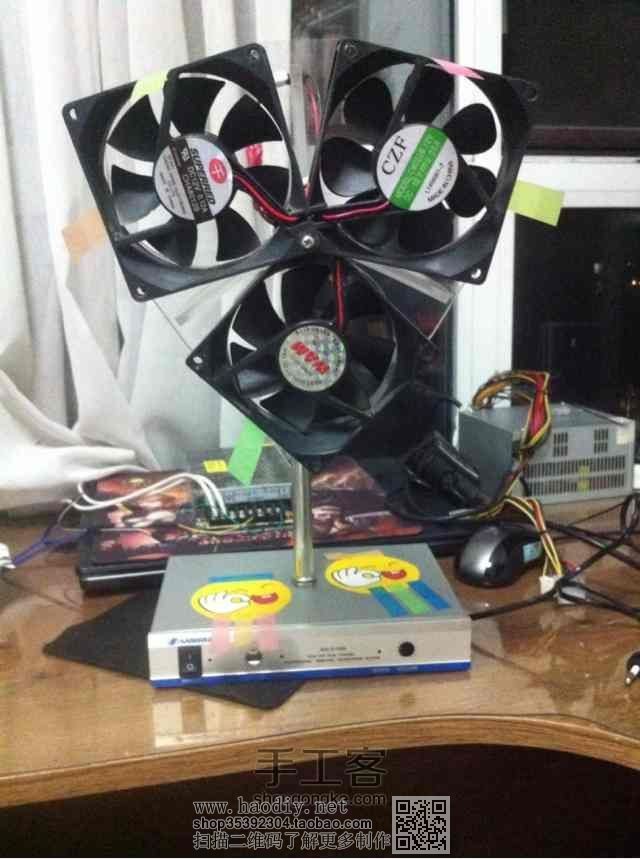

    最后效果图。
