电钻对我们生活来说，作用还是非常大的，电钻就可以打孔的，之前用380小电机做成的小电钻来钻孔，一直都是全速运行，很难控制，刚好手里有做套件的调速模块，把它们组合起来做自己的可调速小电钻，这样就好控制多了，可以调速，也可以正反转，不用老是切换电源，调整极向，马上动手。

　　材料：

　　废弃的光纤收发器

　　自喷漆(可有可无，为了美观点)

　　导线若干

　　鳄鱼夹(换成其他接口也可以)

　　调速电路套件(自己有能力的话用555也可以做，电路也挺简单的)

　　电机+夹头+钻头(做小电钻这个肯定不能少的)

　　大概就这些了

　　开始：

　　先把废弃的光纤收发器用砂纸磨一遍，然后喷上漆，我喷上了黑色的，之前忘了拍张没喷的照片了，网上找了一张，大概就这样子的

　　喷上漆之后

　　这里的电源接口可以利用，喷之前注意贴上不要喷到

　　收发接口可以利用作为输出口，指示灯也可以利用，作为电源指示灯和转向灯。网口就没用，拆了。

　　里面的元件也可以拆了，留下电路板可以作为底板。

　　因为这里有三个螺丝为，放不原来的，所以只能用原来的电路板作为基板。

　　拆下了好多元件，贴片的就不拆了，直接弄掉

　　利用原来的板上的电源接口，直接引线

　　利用原来的指示灯作为电源灯，也是直接引线，利用原来的元件孔引到上面

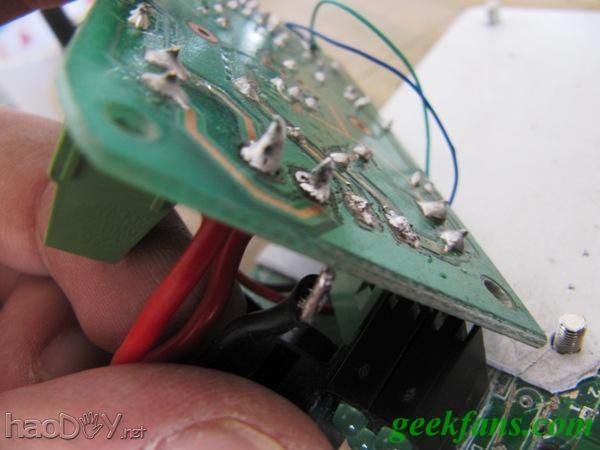

　　背面整体，有点乱了，反正放在下面，就这样了

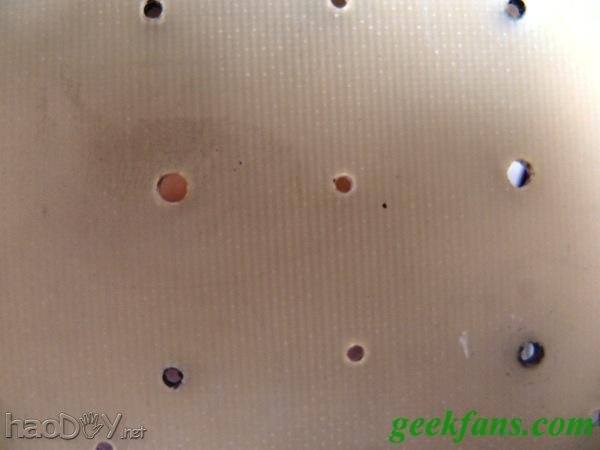

　　正面用废弃的IC，弄上胶，贴在上面作为绝缘，顺便钻几个固定孔可以固定调速电路

#p#分页标题#e#

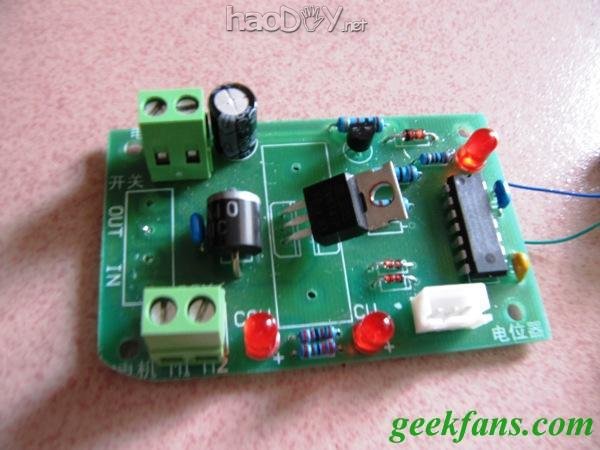

　　主角是来了，这是之前弄套件的调速电路板

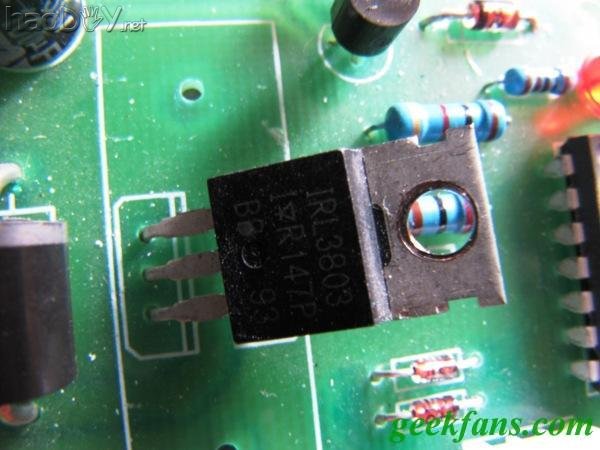

　　放大看看，这个要加上散热才行

　　找了块铝片

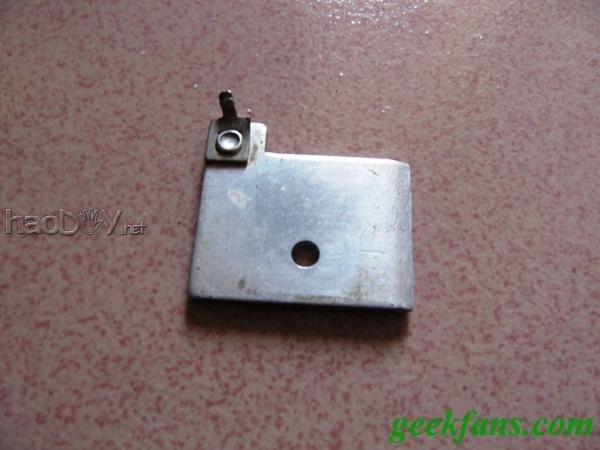

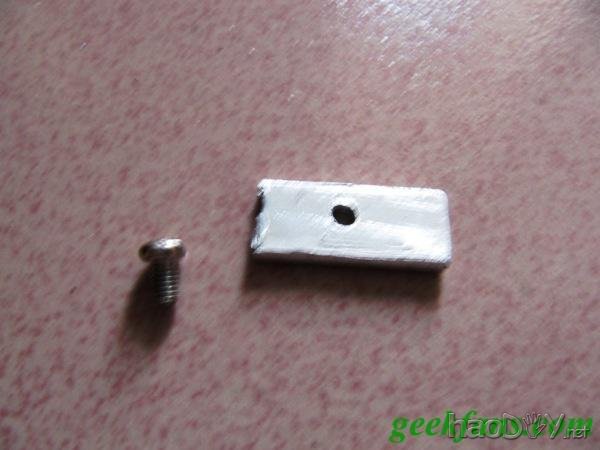

　　弄小点，配上螺丝

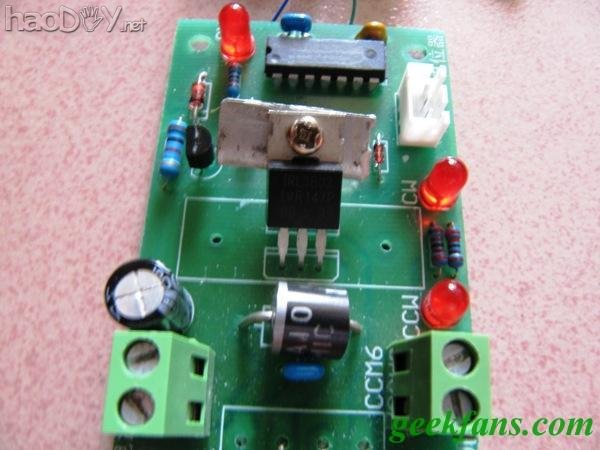

　　接上去，应该比原来没有的好，由于空间有限，不能再大了，看看整体效果

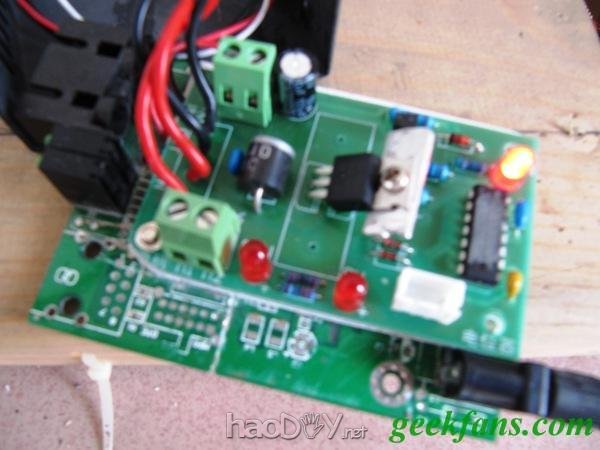

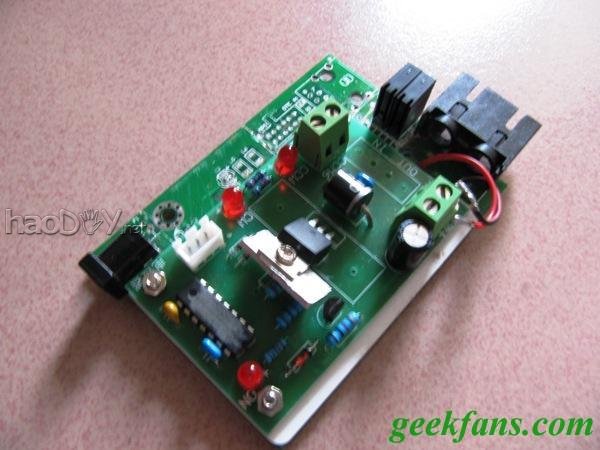

　　把调速板接到基板上，整体效果还不错

　　在外壳合适的位置给调速电位器装留个位置

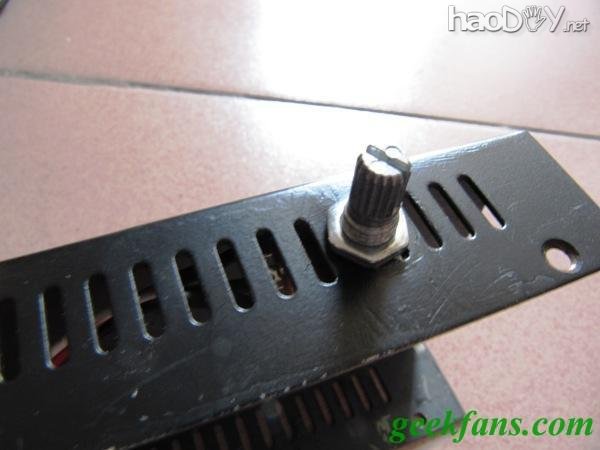

　　装上电位器

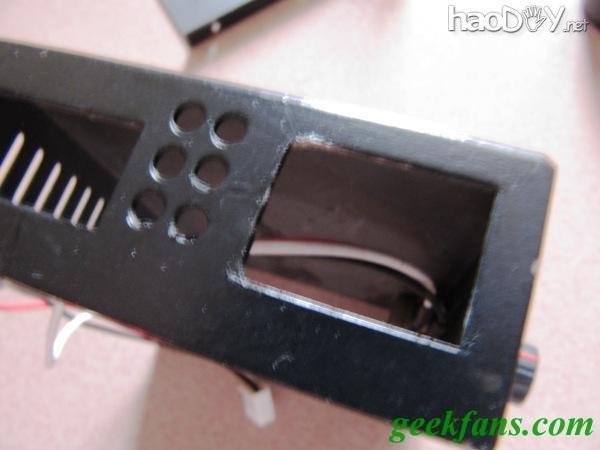

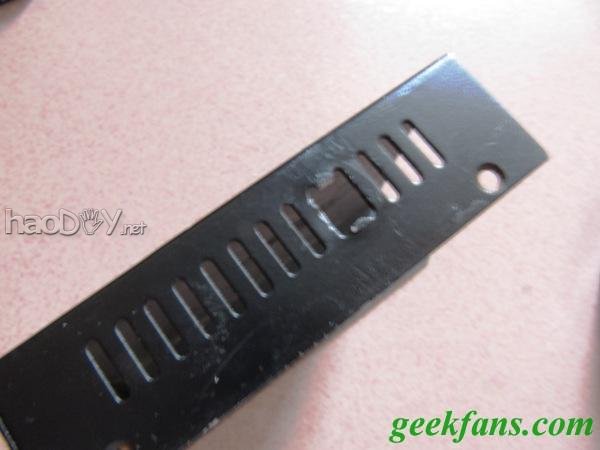

　　利用原来网口位置装上船型开关，位置小了点，用锉刀磨大点

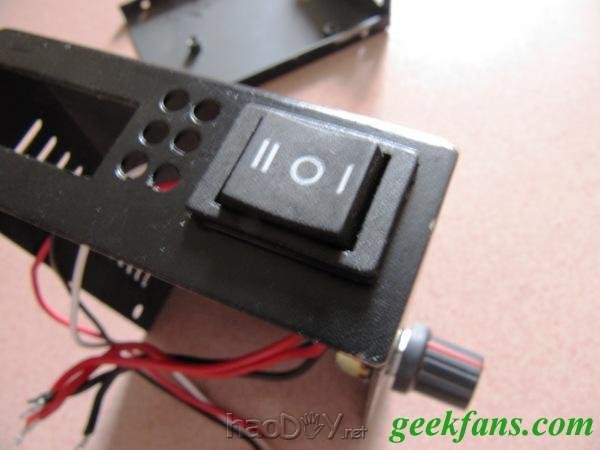

　　装上开关，刚好合适

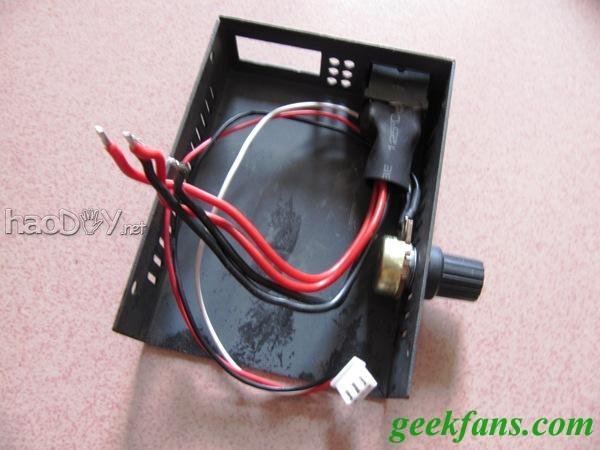

　　电位器和开关整体效果

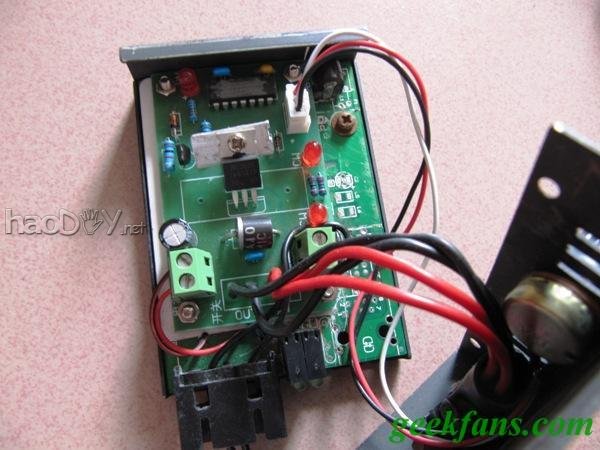

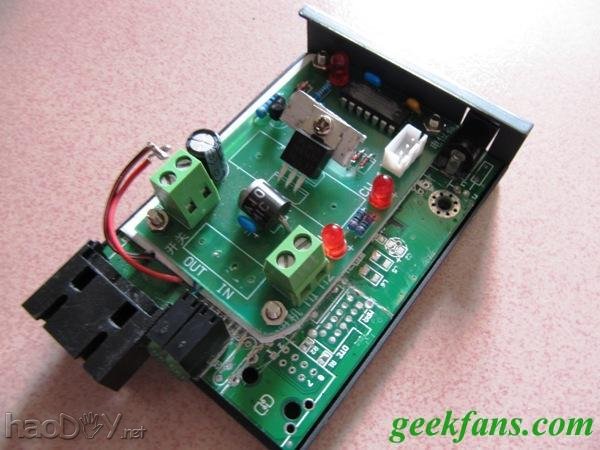

　　把弄好的基板放上底座看看

#p#分页标题#e#

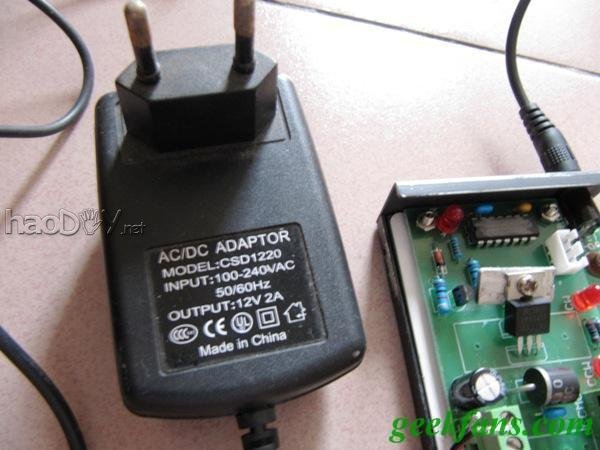

　　接上12V 2a的电源看看，没有短路，真怕利用原来的电源口和指示灯的地方没有完全断开导致短路

　　开始焊接开关了

　　把高出的地方剪掉

　　再接上看看，板上的电源灯亮了

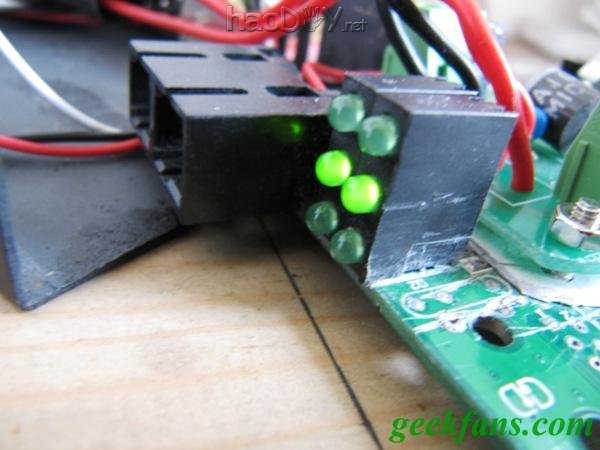

　　接到原来的指示灯也亮了

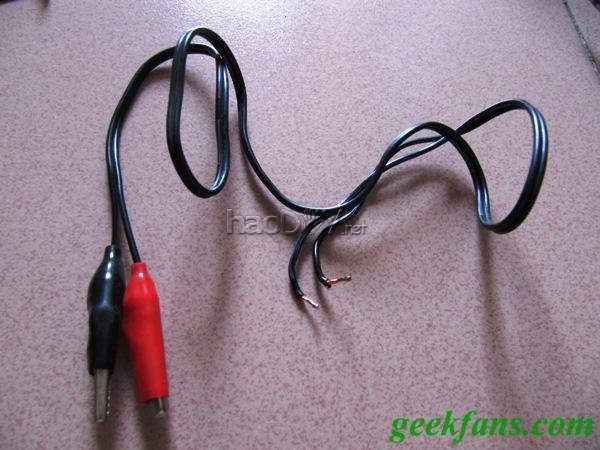

　　找条测试的鳄鱼线作为输出

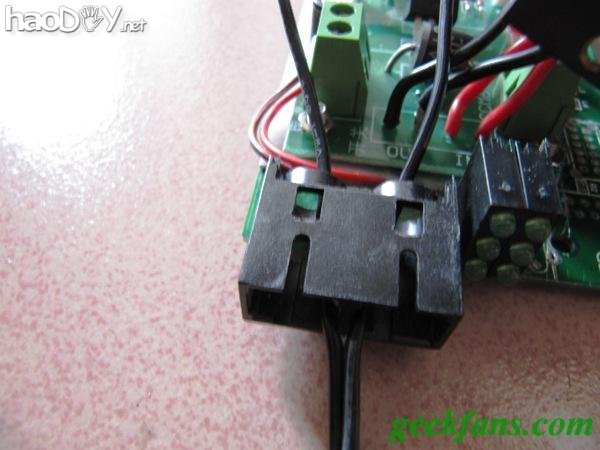

　　直接穿过收发口

　　全部接上

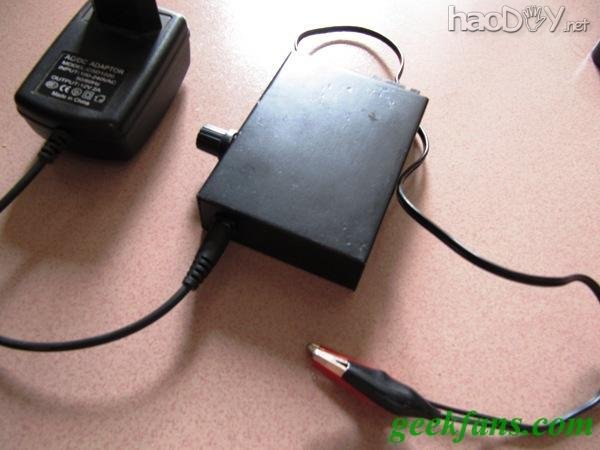

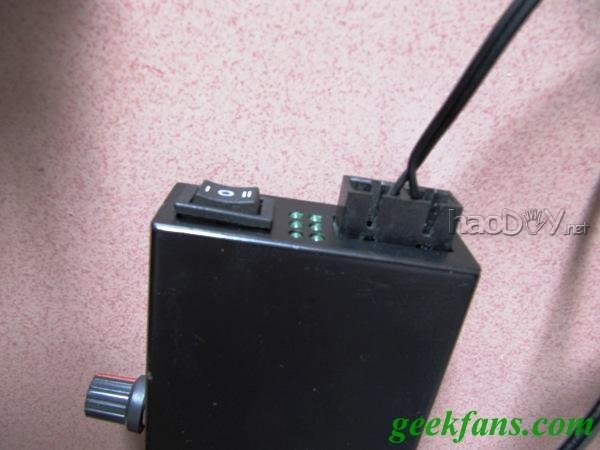

　　装上外壳，效果还不错，主要是外壳是铁的，比较重，不会随便一拉就掉了

　　开关、指示灯、电位器、输出接口

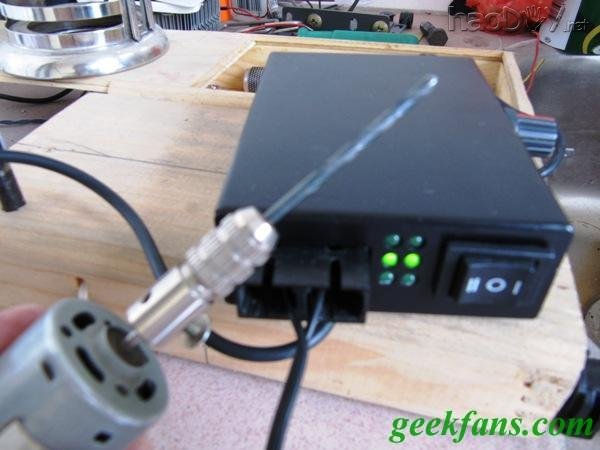

　　配置之前的380电机和小钻头，呵呵，有点伪专业

　　钻下电路板看看，好控制多了，先用慢速，等定完位置扭下电位器到全速就一个孔搞定，以前全速的时候总是定位不准。

　　到此结束，没有多大的技术含量，主要是利用拼拼凑凑做成自己的一个小工具，欢迎拍砖!
