Arduino小车诞生记 视频

时间:2012-09-29 10:39来源:www.guokr.com 作者:ifeller 点击:
DIYer: ifeller 制作时间: 2天 制作难度: ★★★★☆ GEEK指数: ★★★★☆ 想必每位有志于在机器人领域发展,为人类未来创造更加美好生活的有志之士(废话也是必不可少的)入门必不可少接触的一个练手之物便是智能小车,但是,一套现成的智能小车全套下来要
DIYer: ifeller
制作时间: 2天
制作难度: ★★★★☆
GEEK指数: ★★★★☆


想必每位有志于在机器人领域发展,为人类未来创造更加美好生活的有志之士(废话也是必不可少的)入门必不可少接触的一个练手之物便是智能小车,但是,一套现成的智能小车全套下来要上千大洋,所以我觉得我自己可以动手DIY一台这样神车出来,一来满足一下我练手的需要,二来将本人用万能板制作Arduino扩展板的经验介绍给大家。爱DIY,爱机器人,就一起来动手证明一下你自己吧。不当之处望大家指正。

整车尺寸:135*138*85mm



1   材料和工具

Arduino小车诞生记 视频

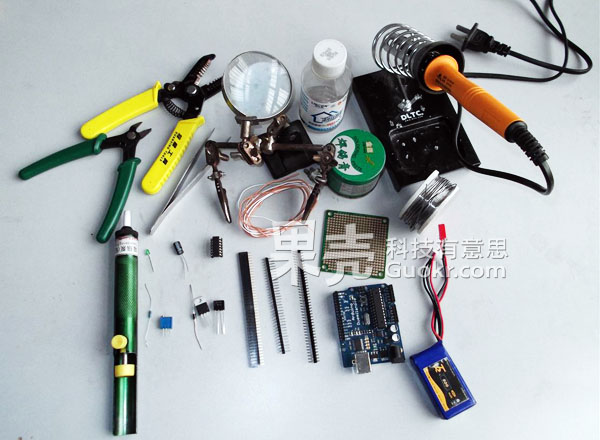

  • 工具如图


材料:

  • 360度连续旋转舵机两个
  • 铝合金型材若干
  • 万向轮*1
  • arduino核心板*1
  • ST188光电传感器*2
  • LM339N电压比较器*1
  • 103电位器*4
  • IN4007二极管*1
  • 发光二极管*5
  • L7805CV*3
  • 47uf电解电容6
  • 107钽电容*1
  • 1K电阻*5
  • 10K电阻*4
  • 微动开关*2
  • 11.1V锂电池*1(航模用,不用担心功率不足)
  • 各种杜邦线、插头若干(用起来方便到爆)
Arduino小车诞生记 视频

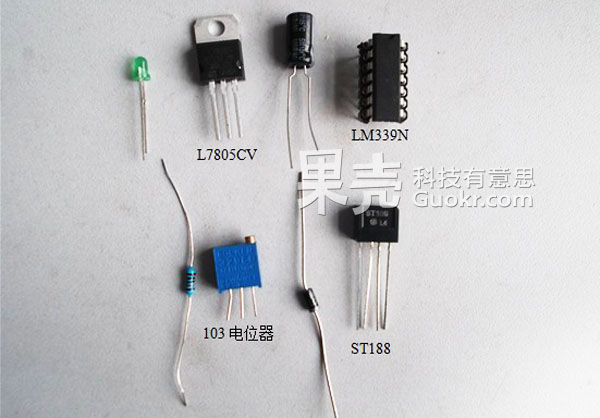

  • 部分零件图


2   结构制作部分

Arduino小车诞生记 视频

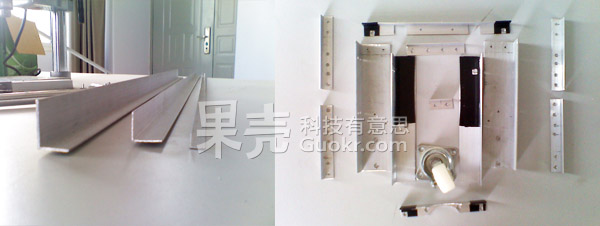

  • 加工好的全部的铝合金组件(全部手工)

Arduino小车诞生记 视频

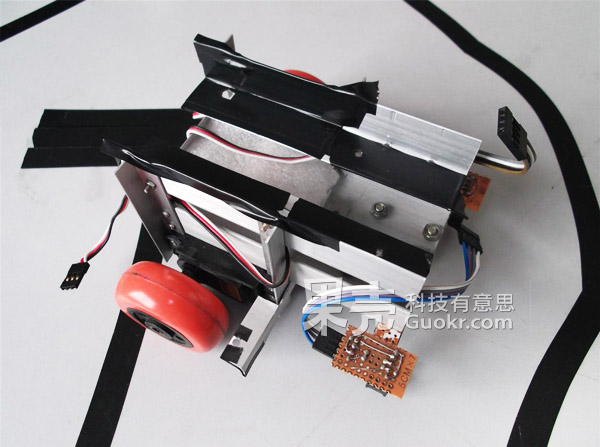

  • 机械结构组装好后就基本成型了,黑色的是绝缘电工胶带,便于安放各种电路板。

Arduino小车诞生记 视频

Arduino小车诞生记 视频

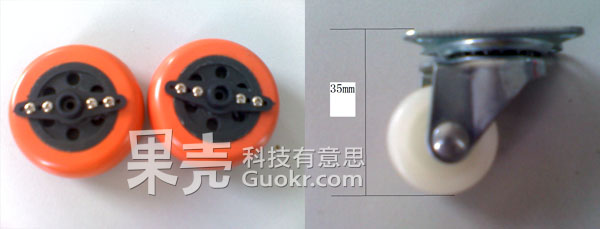

  • 这个轮子是在街上买的万向轮然后把轮子单独拆了下来,轮子厚20mm,直径50mm。
  • 轮子通过舵机的摆臂固定上,这样很方便的连接舵机。

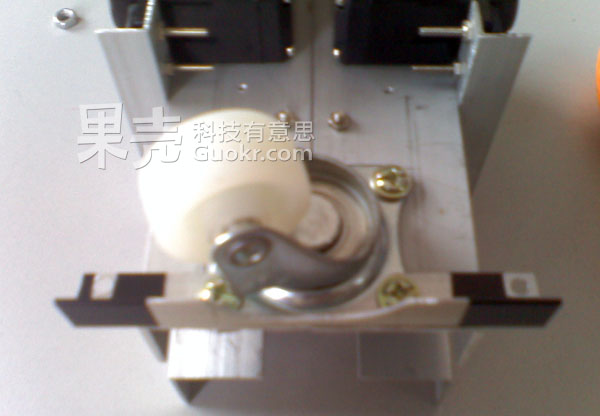

  • 万向轮装上去,万向轮高35mm,后面俩轮子装到舵机上底板正好离地35mm,万向轮装上去正好合适,很幸运。

Arduino小车诞生记 视频

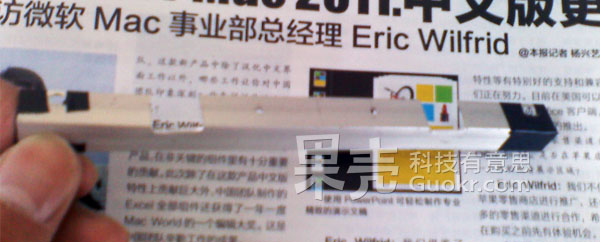

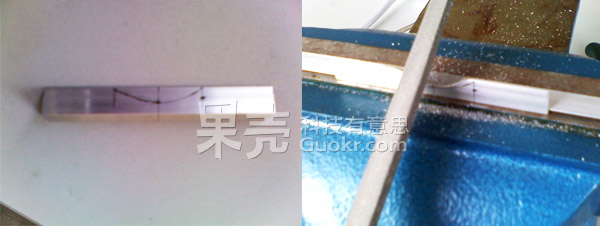

  • 顺便说下,上图中前面那个杆是用来安装光电传感器的,由于没法直接打上孔往上装,必须解决跟万向轮凸起的那个冲突,我就画上一个弧线然后用锉磨了出来,磨出来还很满意。

Arduino小车诞生记 视频
  • 这个构件是装中间两个光电传感器的(这两个光电传感器视功能可选)


3   电路制作部分

Arduino小车诞生记 视频
  • 这我从网上买的光电传感器及其基于LM339N的电压比较器。
  • 但是用买来的光电传感器各种测试不理想,而且还得用导线跟Arduino连接,所以我就有了自己DIY的念头。我专门花一周时间学习了Altium designer 9,所以参考别人的光电传感器电压比较强模块我画了原理图也大致用PCB规划了一下走线,然后用万能板焊接,这个过程之后还是相当有成就感的。
Arduino小车诞生记 视频

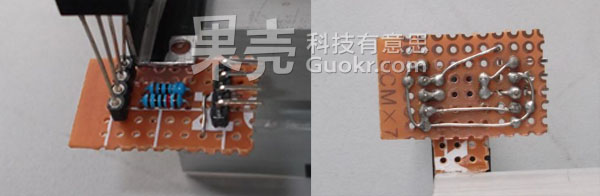

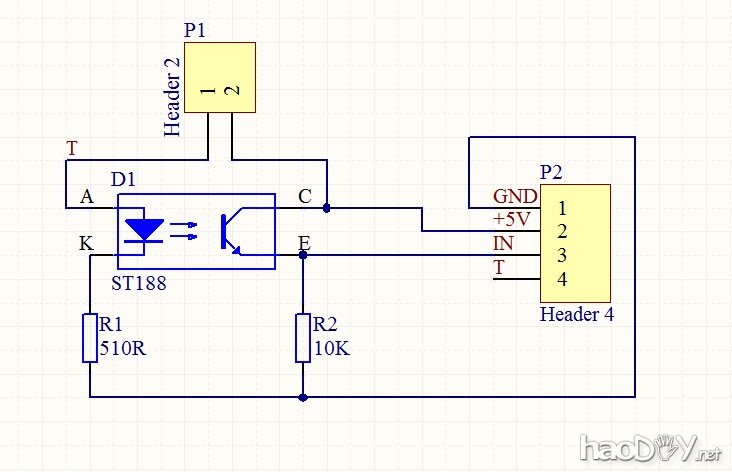

  • 光电传感器模块
  • Header2方便接跳线帽,可以选择是加电就返回信号,还是对发光二极管控制才返回信号,我用的加电就返回信号。

Arduino小车诞生记 视频

Arduino小车诞生记 视频

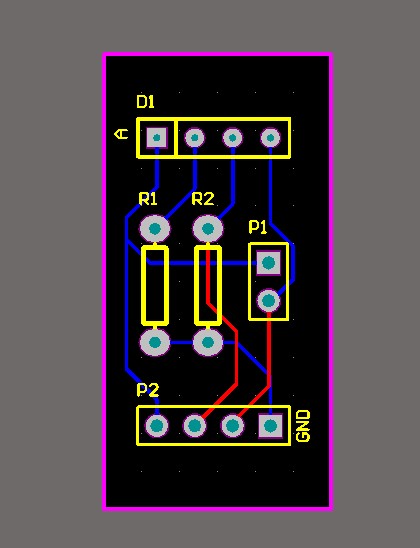

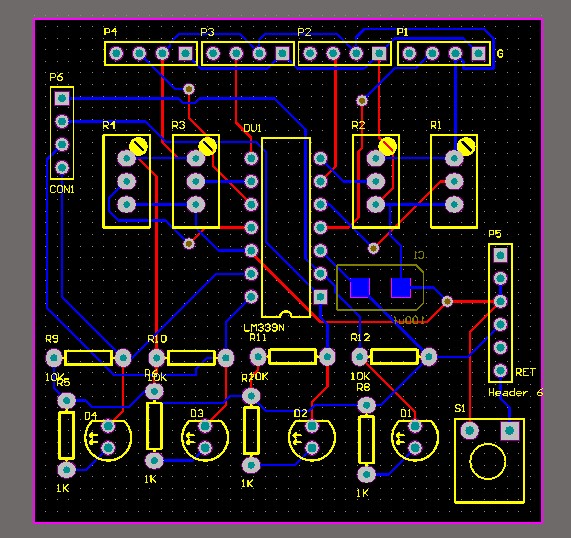

  • 模块的走线规划。

Arduino小车诞生记 视频

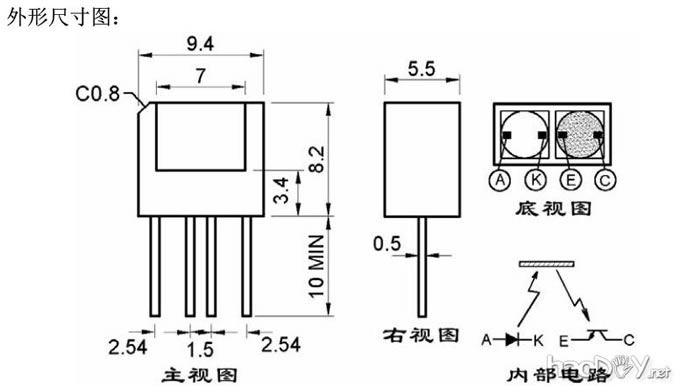

  • 光电传感器由发射二极管和接收管组成,A、K是红外发射二极管的正负极,C、E是接收管的正负极。
  • 只要A极接高电平、K极接低电平,红外发射管就能发出红外线。可以在传感器加上外围电路来检测接收管的信号,进而确定是否接受到反射回来的红外线,如上图图右下方的器件工作示意图。

Arduino小车诞生记 视频
  • 所谓电压比较的原理就是给任一输入端一个参考电压(通过转动电位器来改变参考电压的值),我的原理图中给IN-输入参考电压,当IN+的电压高于IN-时,OUT为低电平,反之亦然,IN+仅需与IN-相差mV就能在OUT端得到比较结果。

Arduino小车诞生记 视频

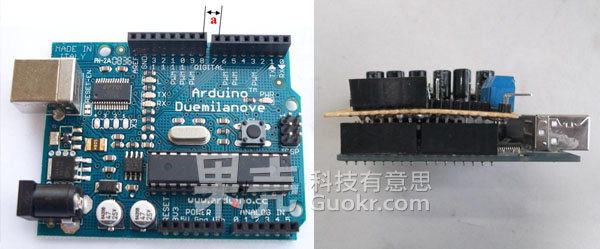

  • 在做Arduino扩展板的时候一定要对各端口的使用有个大致的规划,其实我觉得Arduino核心板的设计是不太理想的。
  • 大家都知道,万能板相邻两孔的间距是标准的100mil也就是2.54mm,图中b= 5.08mm,图中2.54<a<5.08,这就很尴尬,导致我之前焊的万能板如果要同时用0-7和8-13口的时候,板子需要很费劲的插上去,并且插上去万能板就弯曲了。
  • 所以我为了避免那样的情况再次发生,我板子里的端口只用了0-7和A0-A5(A口也可以做数字输入输出,端口为14-19),还有VIN-RESET。

Arduino小车诞生记 视频

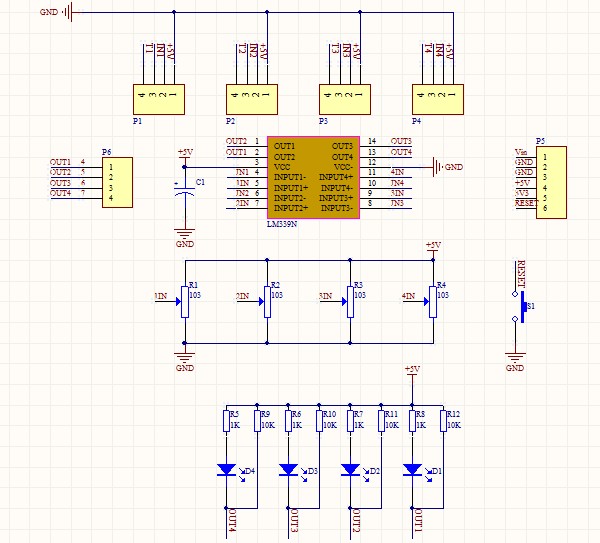

  • 电压比较器原理图

注:扩展板上加一个复位开关是非常方便调试的。


Arduino小车诞生记 视频

原理图和PCB文件从这里打包下载


Arduino小车诞生记 视频

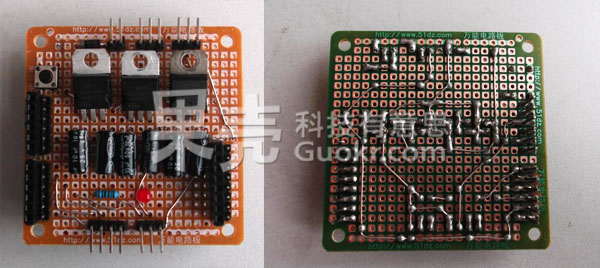

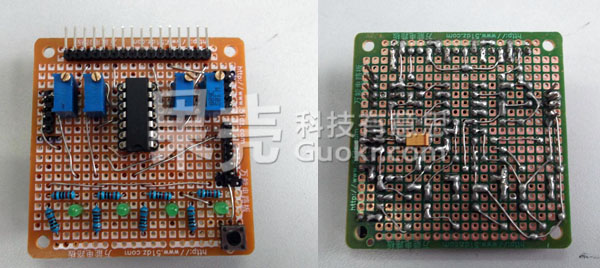

  • 用万能板焊好的电路,这个电路焊完非常有成就感,对于万能板来说应该密度还挺高的。

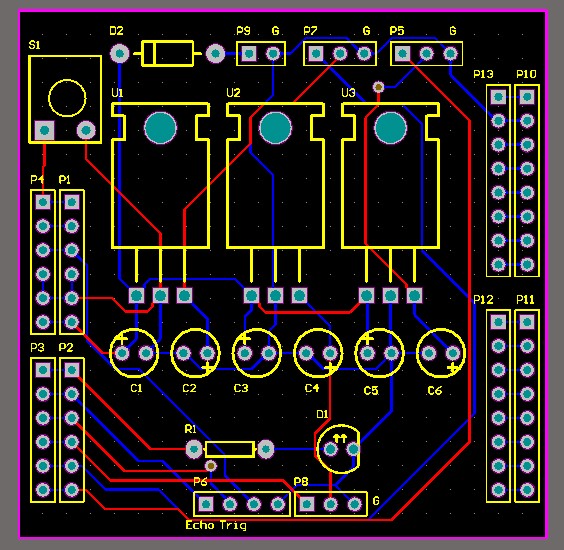

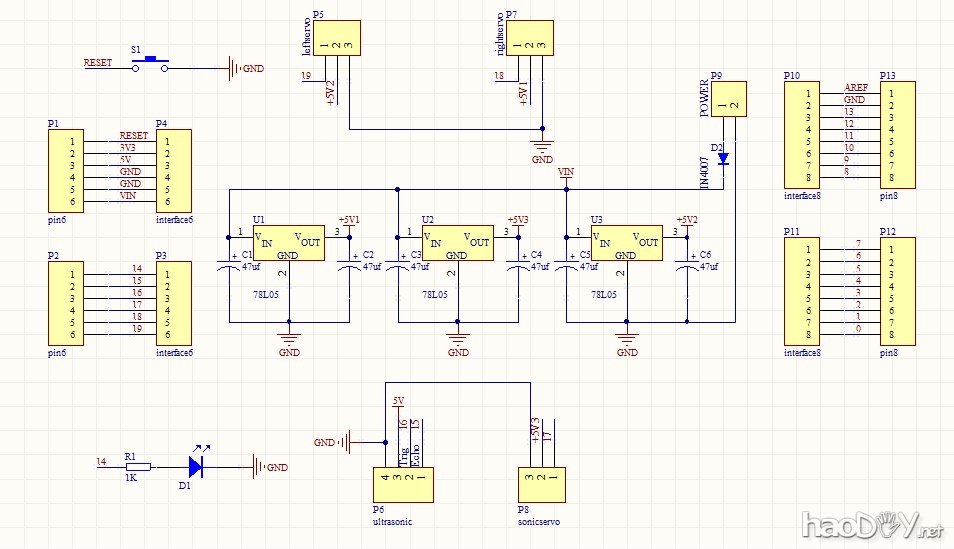

  • 考虑到给舵机供电的原因,我决定给每个舵机独立用7805供电,还好L7805CV的电流最大有1A,完全能满足舵机的需求,这个板我称作基础动力电源扩展板,预留了超声波接口和一个多余的舵机口,所以这个板用来实现超声波壁障也是没问题的。

Arduino小车诞生记 视频

Arduino小车诞生记 视频

Arduino小车诞生记 视频
