DIY多头电动车LED大灯

时间:2013-02-25 13:11来源:www.ndiy.cn 作者:电动车led灯泡12v 点击:
电动车LED大灯坏了,换了2个35W的,比较亮,不过那个耗电也太厉害了而且发现灯罩上方都烤的变形了,于是给改装成了多头LED大灯,改装后比较亮,完全可以在晚上使用,即使在路灯下也很亮。 2个大灯,每个用了60个LED,3个一组串联然后20组并联。每60个灯泡用
电动车LED大灯坏了,换了2个35W的,比较亮,不过那个耗电也太厉害了而且发现灯罩上方都烤的变形了,于是给改装成了多头LED大灯,改装后比较亮,完全可以在晚上使用,即使在路灯下也很亮。

2个大灯,每个用了60个LED,3个一组串联然后20组并联。每60个灯泡用一个LM317限流,使用下来基本没温升。

本来准备把方向灯、刹车灯也换掉的,灯都已经做好了,不过还没想好怎么固定。


2个大灯总改装费用大概45元,包括120个LED,2个LM317,2块PCB
OK,上图

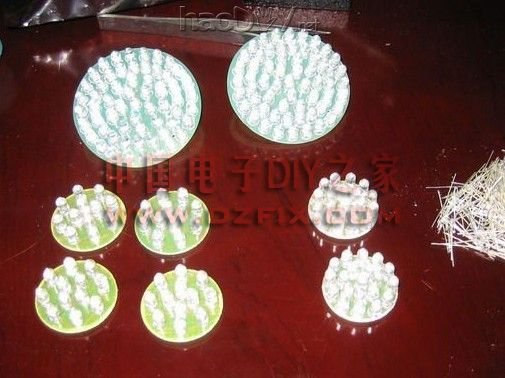

淘宝上买的PCB,大的用在大灯上,小的做方向灯和刹车灯


DIY多头电动车LED大灯

DIY多头电动车LED大灯
2012-2-20 12:48 上传
下载附件 (39.21 KB)



DIY多头电动车LED大灯

DIY多头电动车LED大灯

DIY多头电动车LED大灯

DIY多头电动车LED大灯
