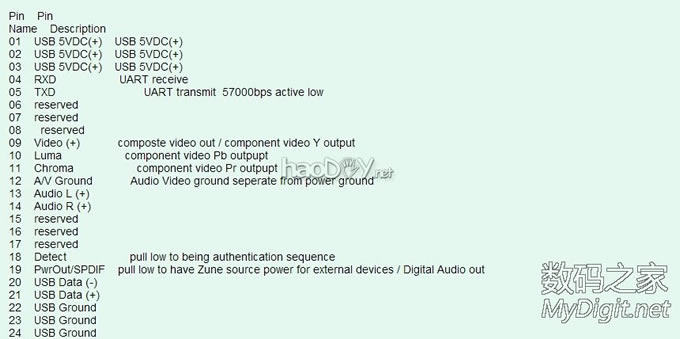

微软一代神器ZUNE 30G 微硬盘MP3播放器，原来的USB口真心不好用，数据线放在家里用还没问题，但是回到单位或者外出的时候就得带着数据线了，然而就有了改国际通用的MicroUSB线，到哪能找到数据线了 PS：此改机法适合其它品牌定制接口机改造， 例如：其它大牌的随身听、iPOD、甚至是装B肾器也可以，只要找到你机器的USB定义即可。 怎样找数据线接口定义？自己没能力的话可以利用搜索引擎搜索，如：iPhone接口定义 ， 找到数据线定义上有（D+、D-）标记的就是USB数据了，剩下的正负极就不用教了吧？ 如下图的ZUNE接线定义：

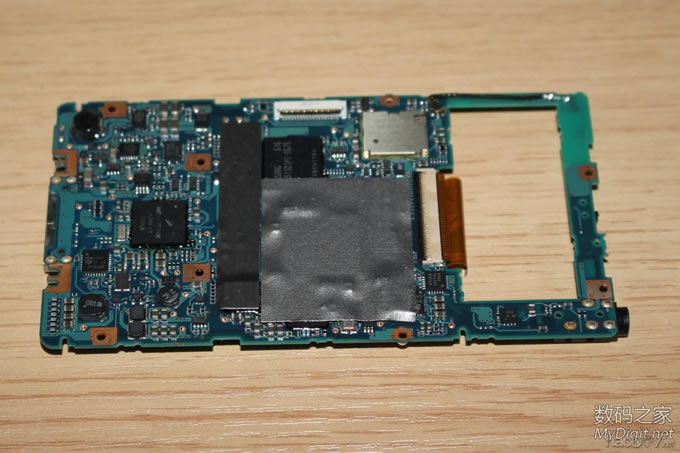

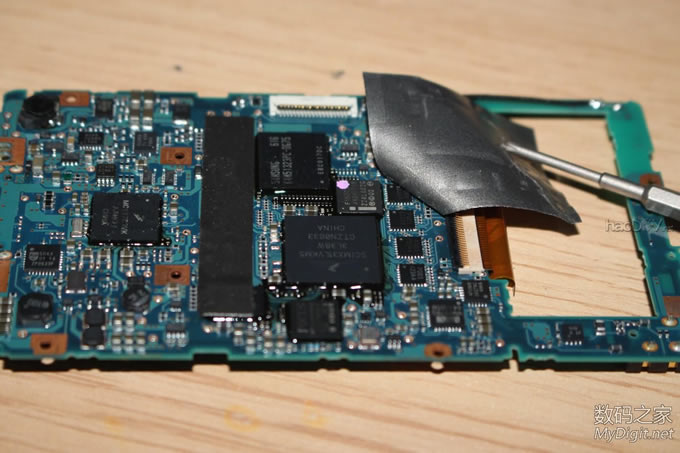

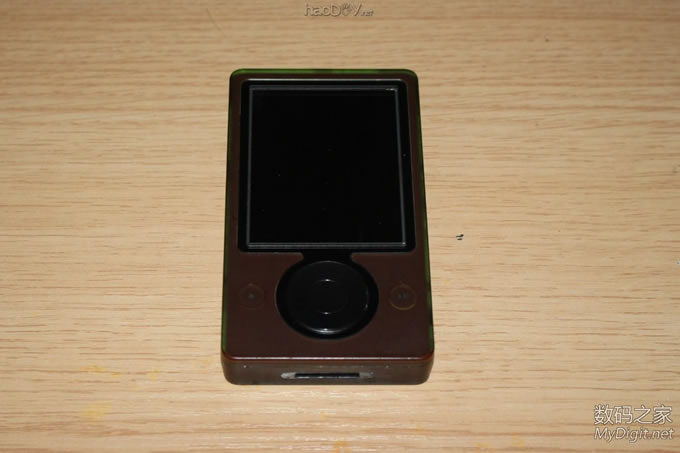

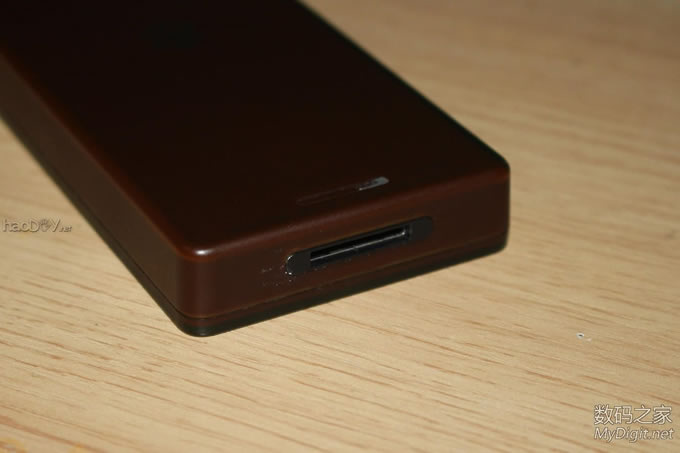

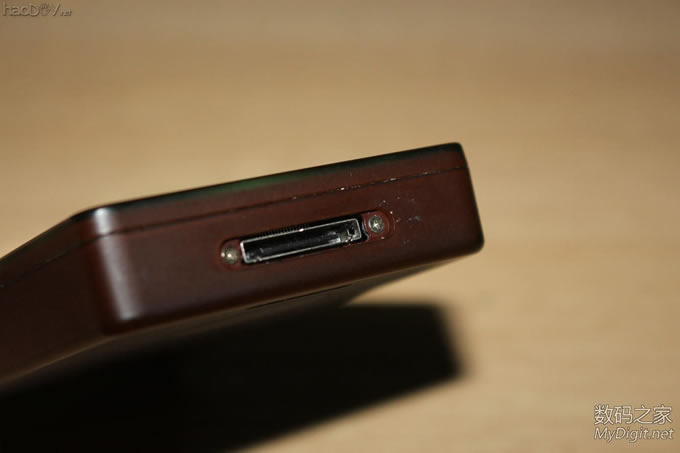

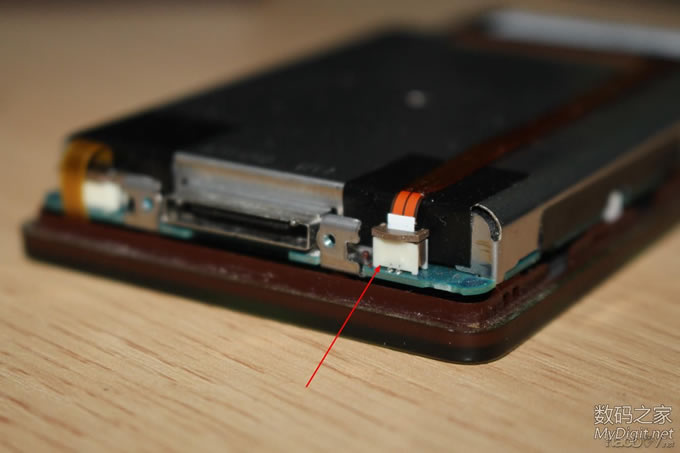

改前来几张机器外观  品牌数据线接口   找遍了所有位置，发现只有电池排线这个位置好改些，需要拆除电池排线插座，电池飞线  拆下主板  核心电路  想要看详细拆解图的，可前往拆解专贴查看http://bbs.mydigit.cn/read.php?tid=1192115 找来全球通用的MicroUSB口

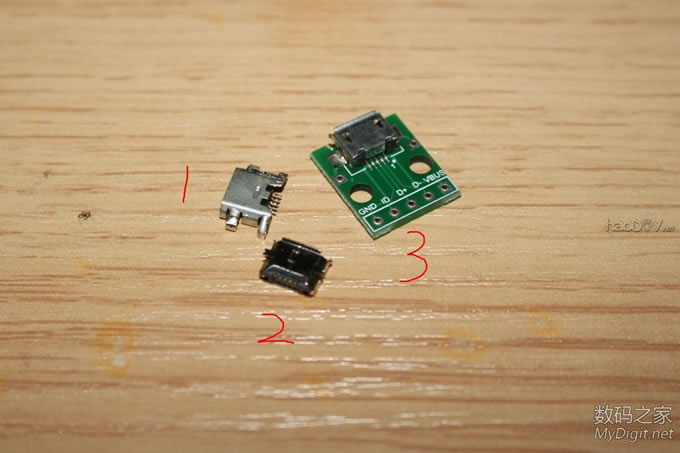

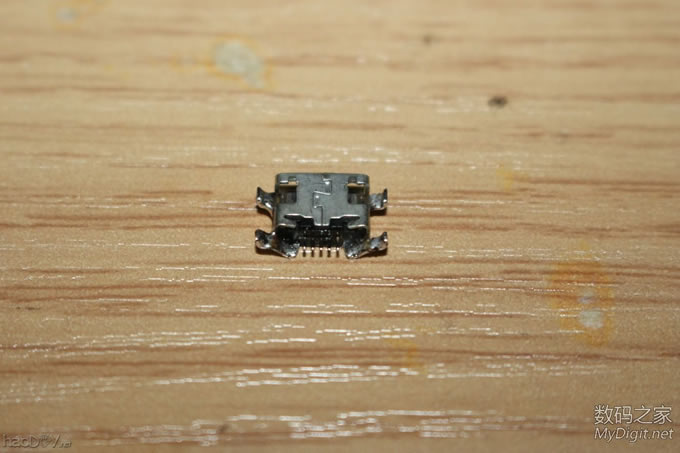

选件，本来想用3号的，上面有PCB方便焊接，可是由于空间不足只好放弃；2号小巧，不占空间，但是引脚太细也太短，不容易接线，也只好放弃。 3号，最后从报废的手机上拆下来一个，引脚比较长 容易接线，而且外壳也坚固，就选这个了

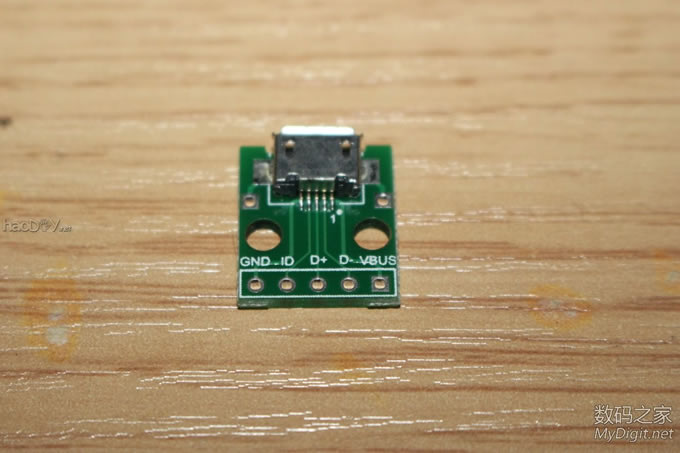

这个上面有接线标记，可以作为参考，免去了万用表测量的功夫

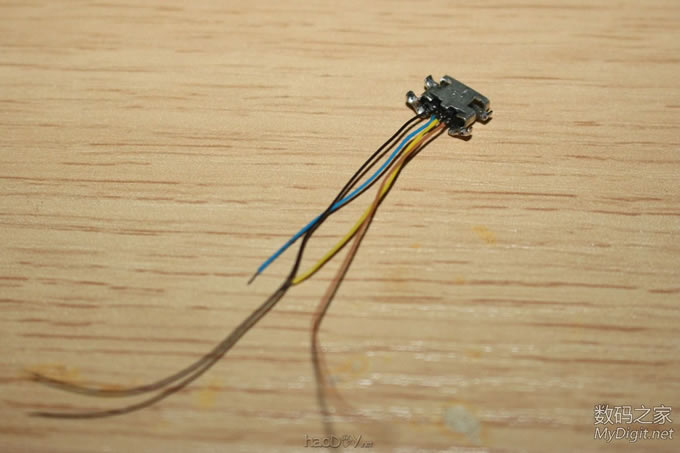

找来笔记本的模块排线作为飞线

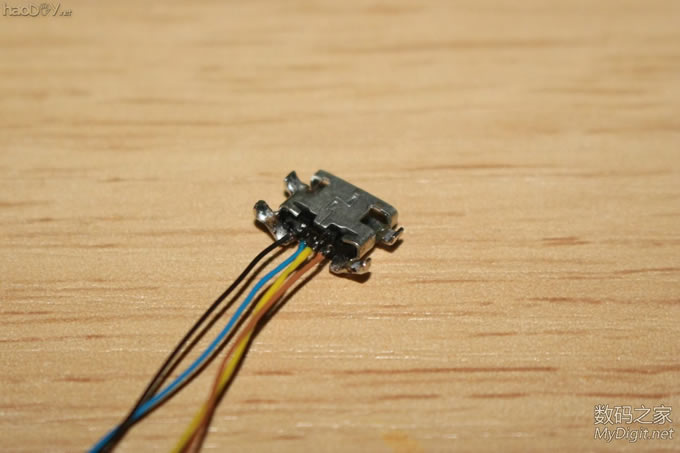

上面5根接线只用到4根，分别是1、2、3、5，第4在这里用不上
拆下主板上的电池排线插座
对位

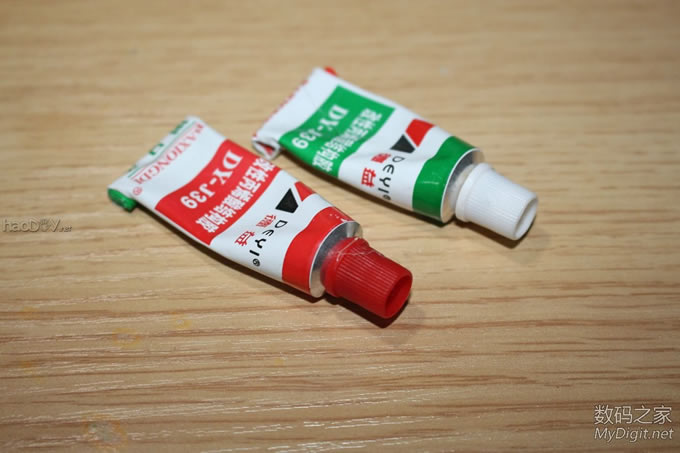

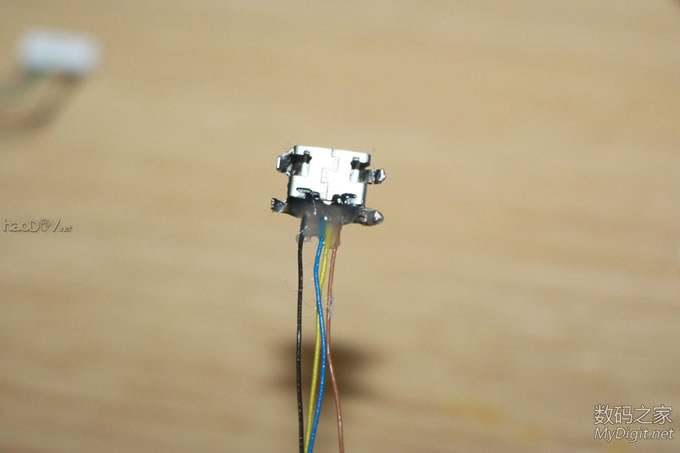

避免脱线，用AB胶固定焊接口
挤出来的两种精华，混合在一起就......
固定接线

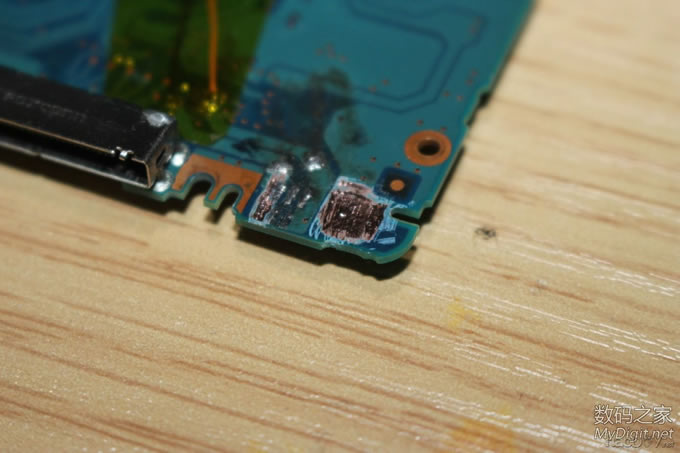

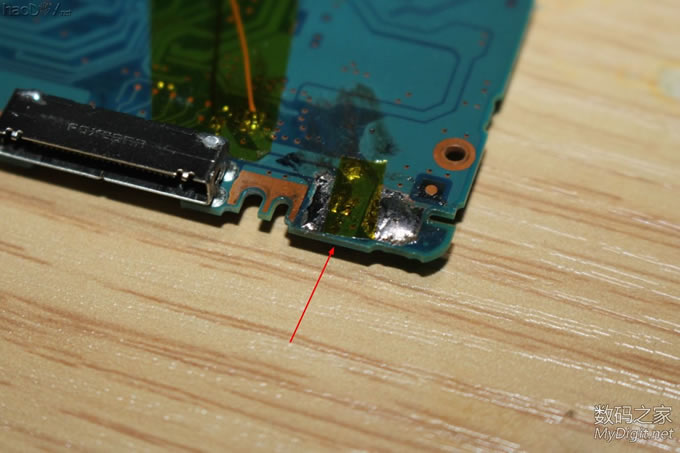

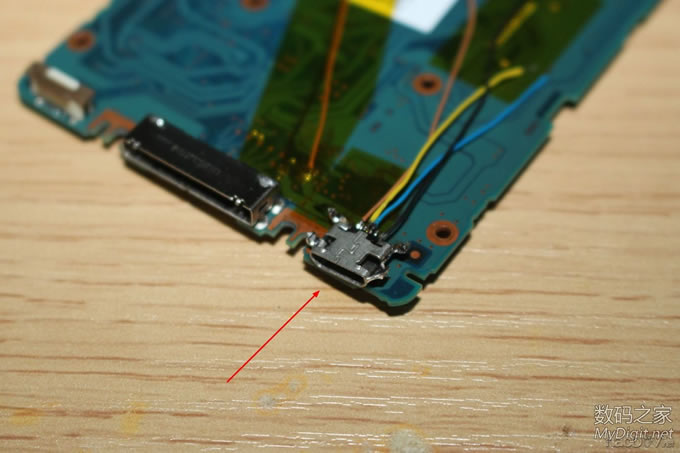

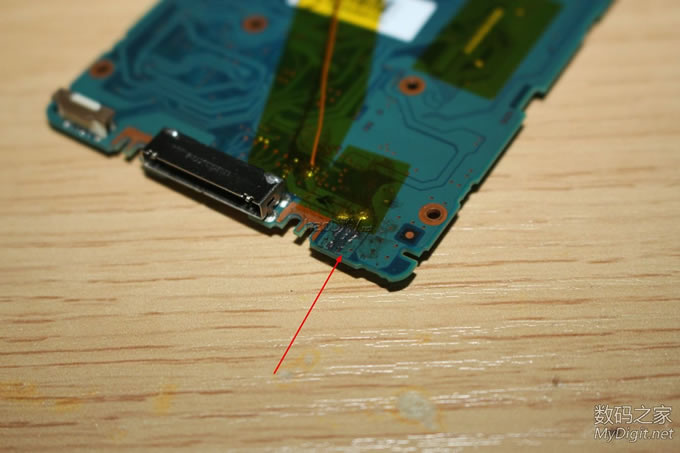

给安装位置刮开PCB上的油漆（要刮开的位置是接地，其它别刮），用来上焊锡固定USB口
注意，电池的正极也在这里，要保护好，避免短路

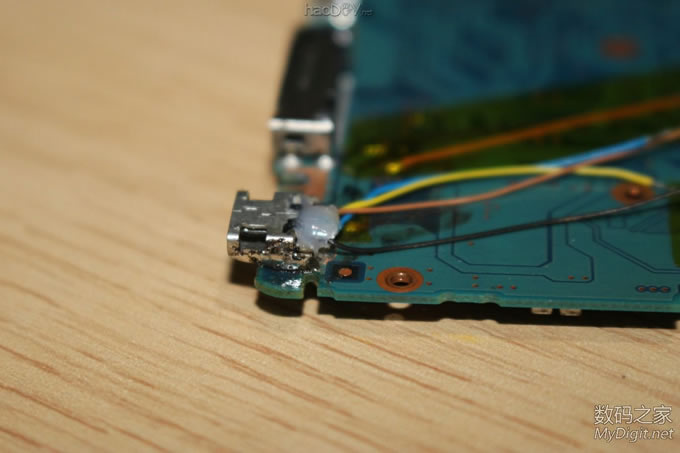

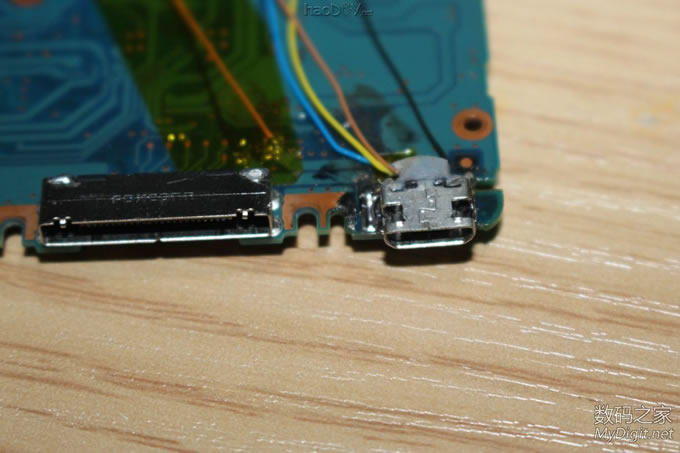

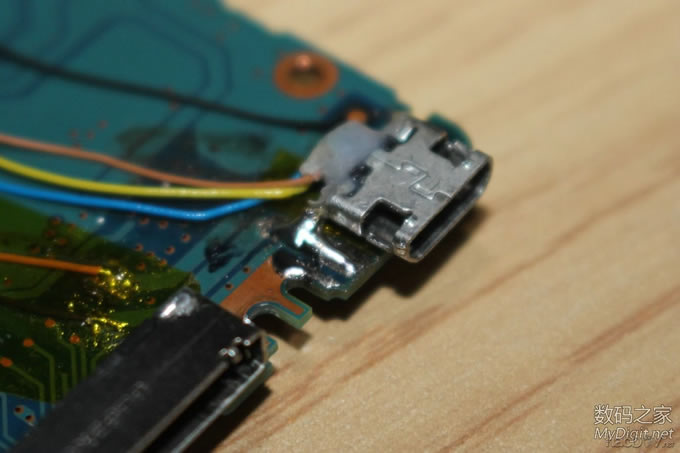

上焊锡固定

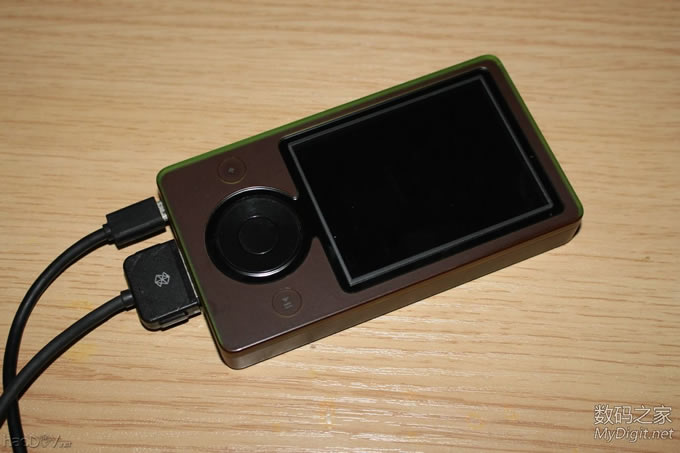

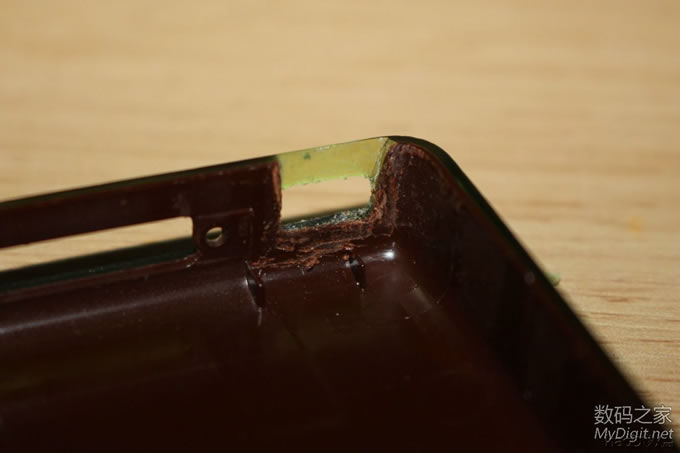

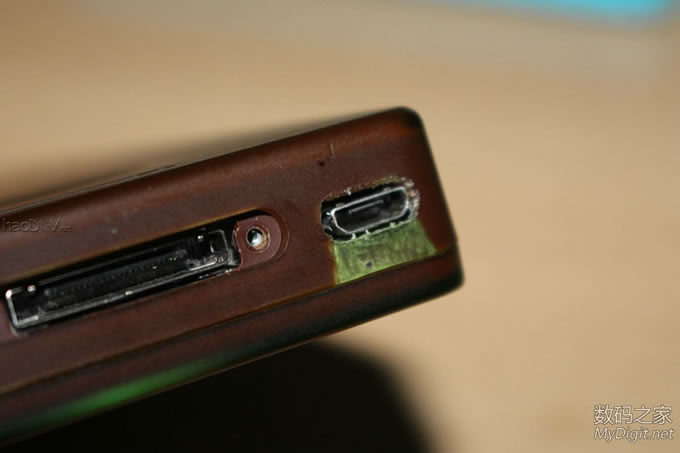

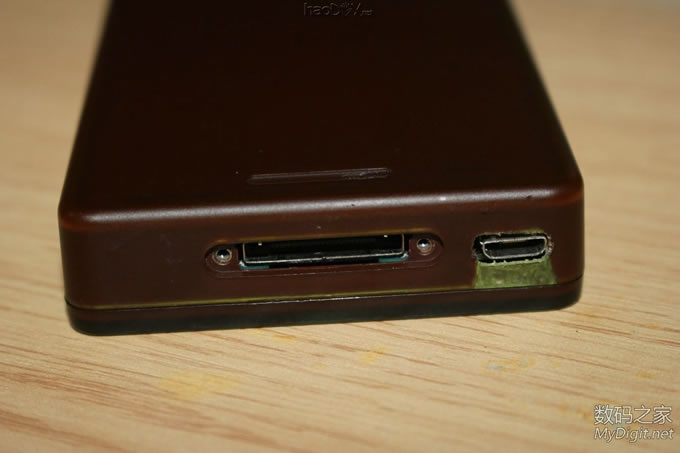

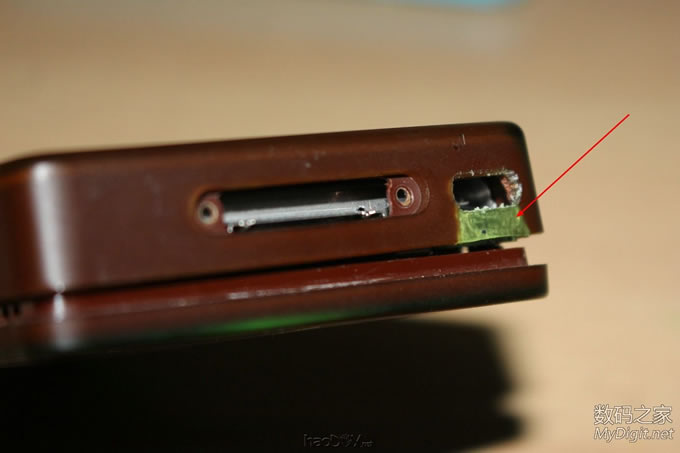

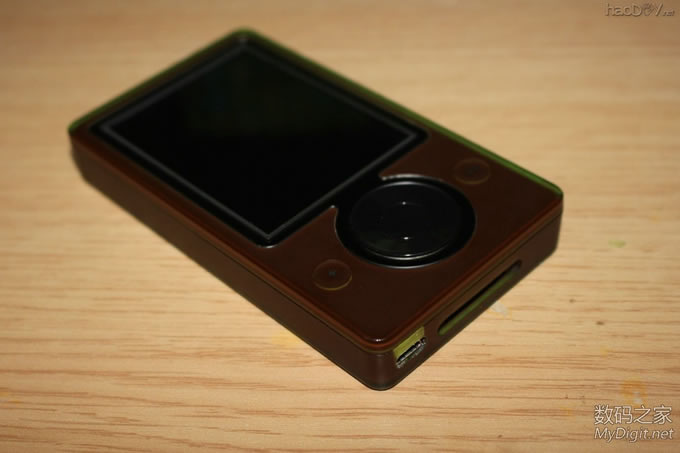

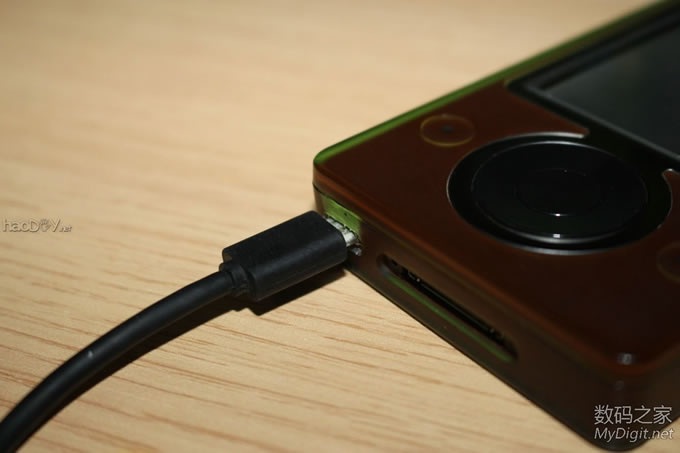

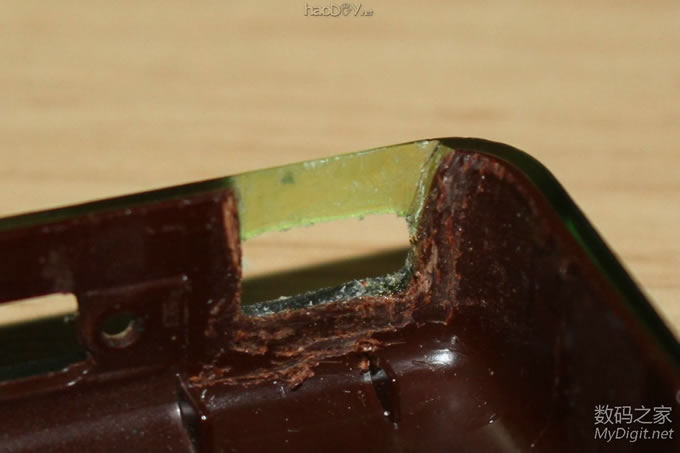

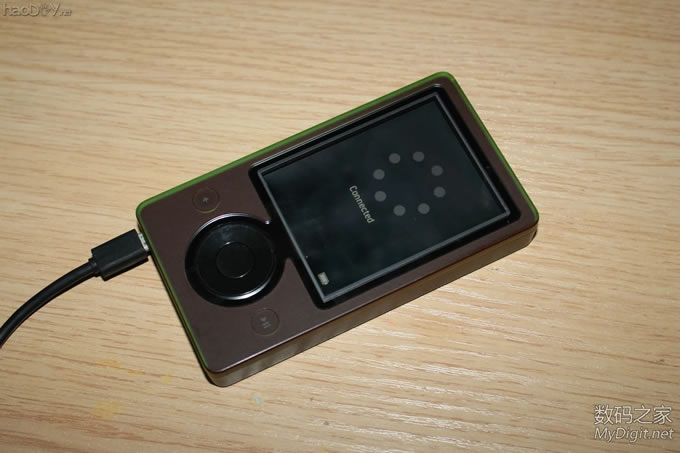

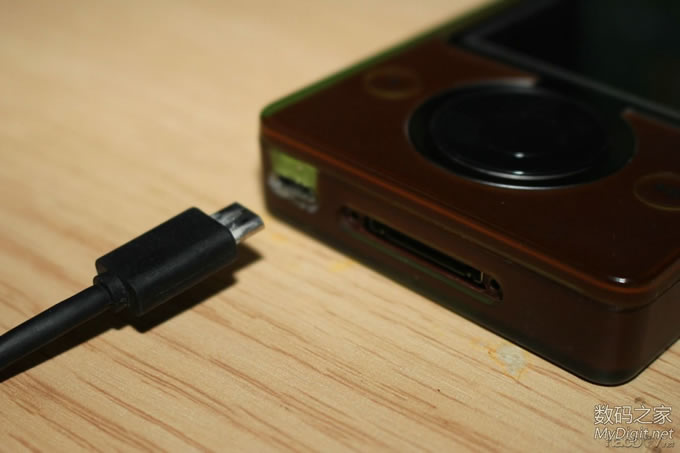

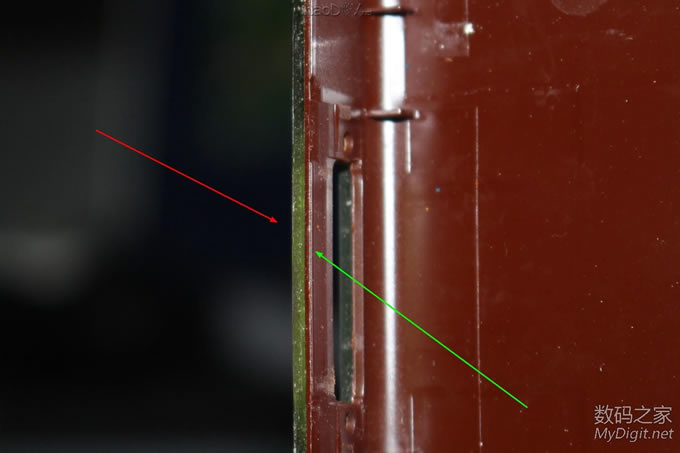

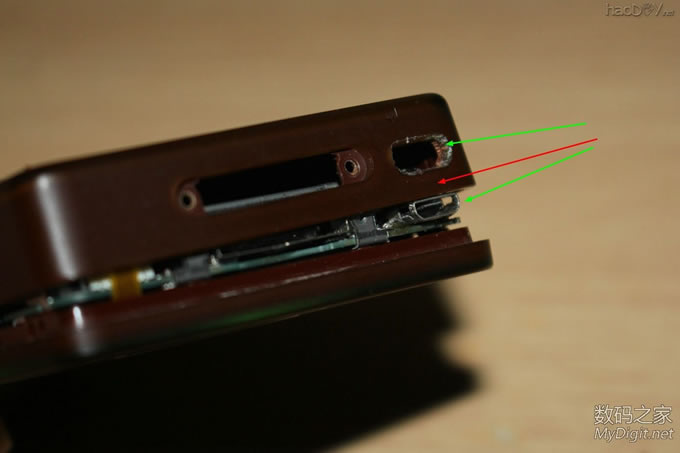

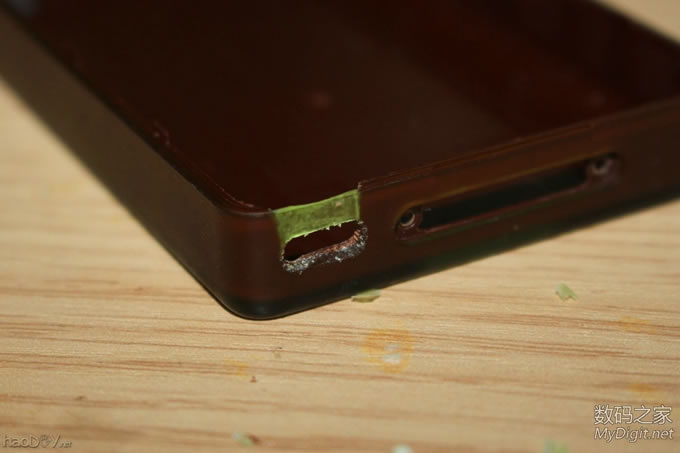

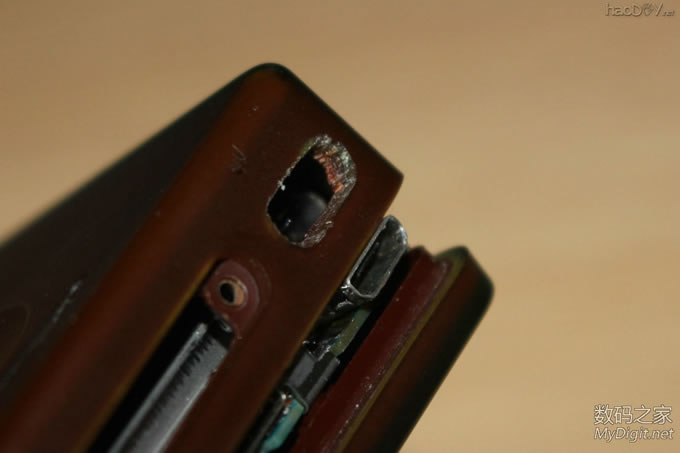

楼下继续↓↓ 到最后才发现犯了个低级错误 忘记了底部的盖子是直接盖下去的，USB口安装的太出来了，导致盖子盖不下去  顶住了  再来我的刀片大法，从内部切掉外壳的颜色层（外壳一共有两层，外面是透明层、里面是颜色层），再把外面的透明层也削薄一些   难度不大  处理完毕  这下可以盖下去了  顺利盖上  下面就是几张特写   主角来了，对准这个洞洞，插进去.......  第一炮啊，插的爽   打开同步软件，顺利识别  既增加了标准MicroUSB，也保留了原来的口， 原来的口除了数据传输外还有其它功能（例如：视频输出、串口控制、LO音频、适配底座等）
|
