富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

时间:2017-05-25 20:19来源:数码之家 作者:面对 点击:
最近买了一台富士J150数码照相机,这款相机是2008年08月上市的机型,拥有5X光学变焦,28mm广角,1000万有效像素,双重防抖,3寸屏幕的金属卡片机,仔细看说明书 富士的J10、J12、J15、J100、J110、J120、J150系列数码相机,不同点在于相机屏幕LCD的尺寸和镜头
最近买了一台富士J150数码照相机,这款相机是2008年08月上市的机型,拥有5X光学变焦,28mm广角,1000万有效像素,双重防抖,3寸屏幕的金属卡片机,仔细看说明书
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

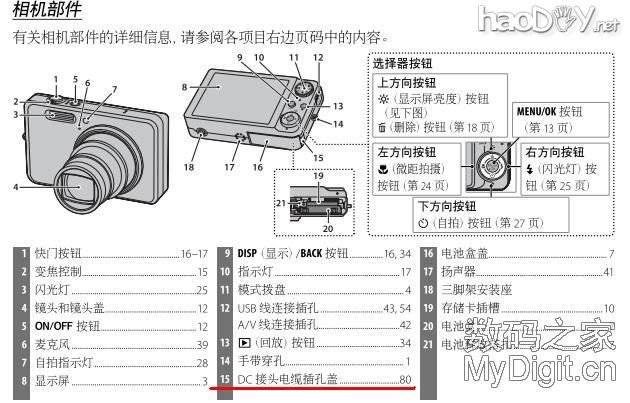

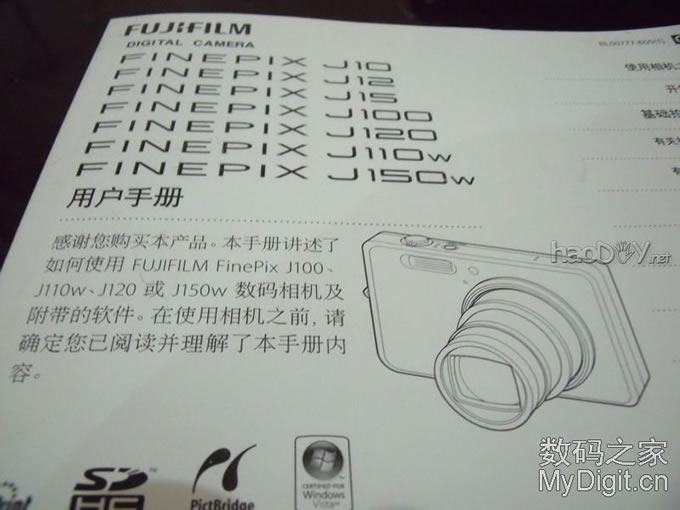

富士的J10、J12、J15、J100、J110、J120、J150系列数码相机,不同点在于相机屏幕LCD的尺寸和镜头焦段不同,其他给用户的所有配件都完全一样。经初步使用成相效果非常满意,唯一缺陷就为了兼顾卡片的轻薄尺寸,电池续航能力太短了(电池的容量和体积都比较小)。能否通过连接电源适配器或者外接锂电池来增加续航能力,这就是这次DIY的主要目的,本以为象爱国者等一些机型具有DC插座,可以通过DC插座直接给相机供电和给锂电池充电,查找了相机和相机的说明书都没有找到这个接口,只有在电池盖旁边找到一个“DC接头电缆插孔盖”,掀开盖子就看到里面的电池根本就没有插座。
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

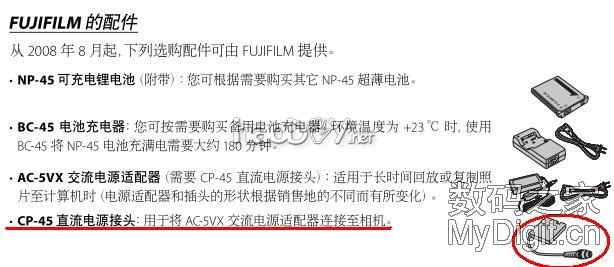

继续找说明书在第80页选购配件中有个“CP-45直流电源接头”
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁
看图片一切都明白了,就是一个电池形状的东西,塞进电池仓引出电线外接电源而已, 而“DC接头电缆插孔盖”只是方便电缆引出来。在淘宝和多家购物网站查找了,居然没有人卖这个东西,后和一个卖家聊天他说他有做类似的东西卖,去他淘宝店铺一看是配其他相机的,一个卖49.9元还是自己DIY的,好家伙既然你可以DIYD,我也可以啊!
   DIY开始:

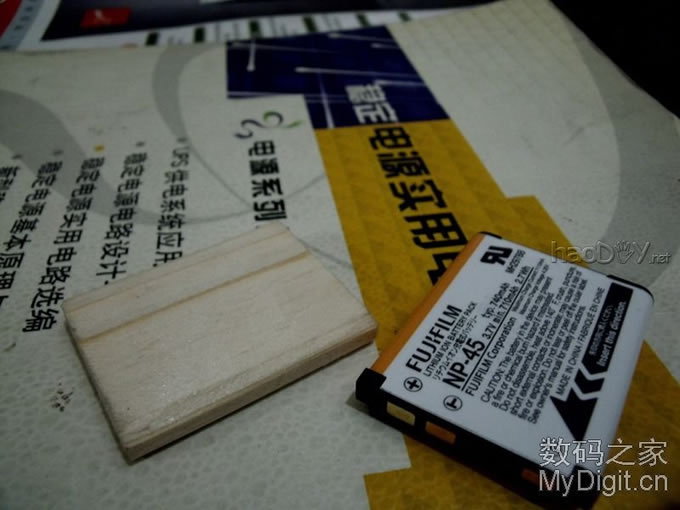

第1步:加工一块长度和原电池相同,厚度和宽度比原电池小0.6毫米的木块,这点空间留来包外面的胶带用,我选择的厚度为0.03毫米的阻燃绝缘胶带,也可以根据自己的材料处理。
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

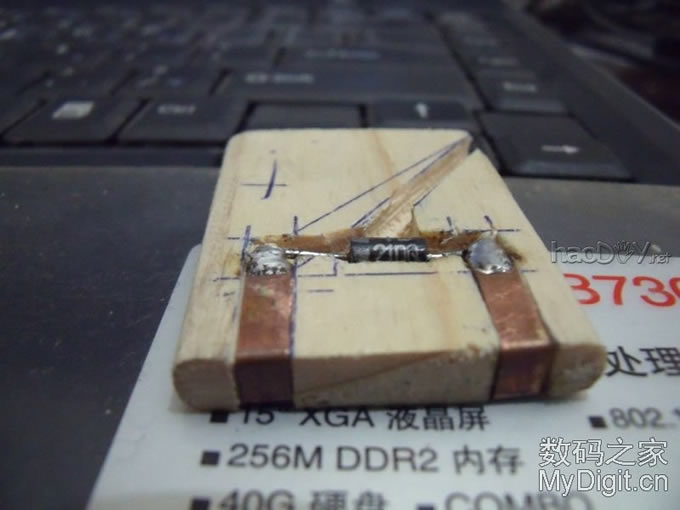

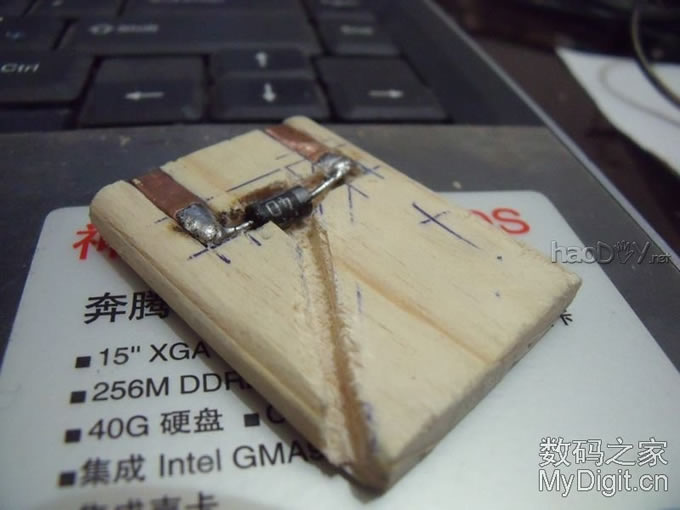

第2步:对比原电池用0.3毫米左右的紫铜皮刻槽做触点,并加入一个二极管做极性保护
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

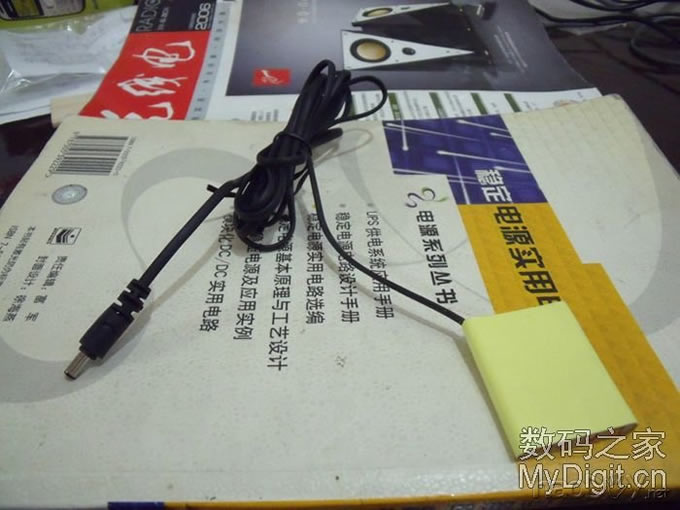

第3步:找一条一头带直流插头的电源线,一个直流插座,插座和插头要配套,线尽量柔软一些,再按照电池+—极连接直流插座和插头的+—极,插座可以用绝缘胶带固定到锂电池上面,包好绝缘胶带。
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁

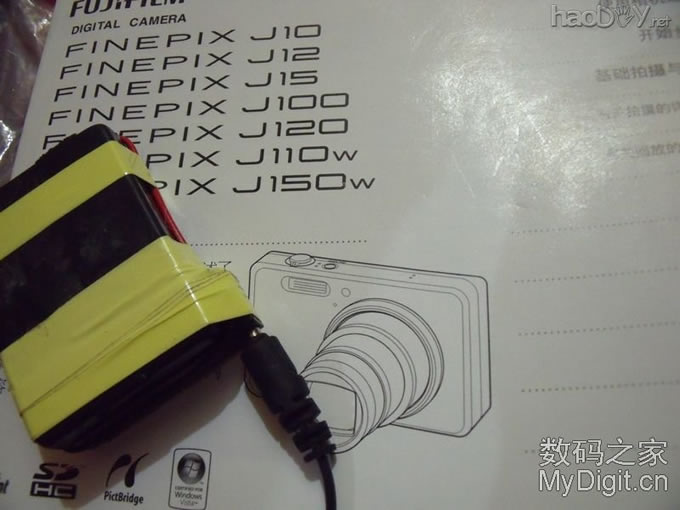

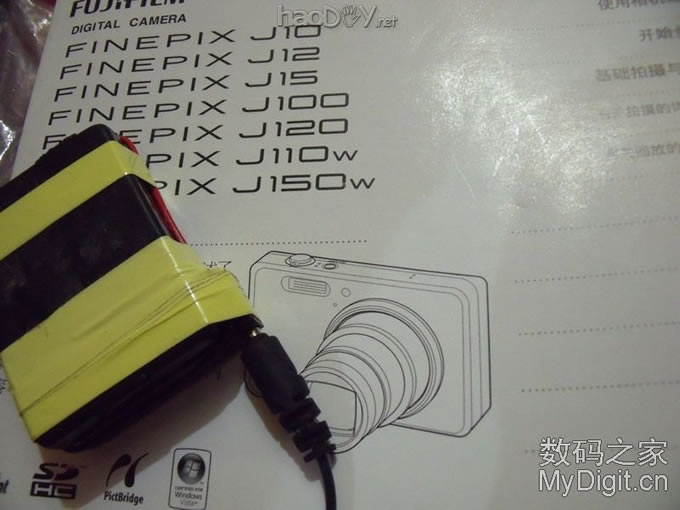

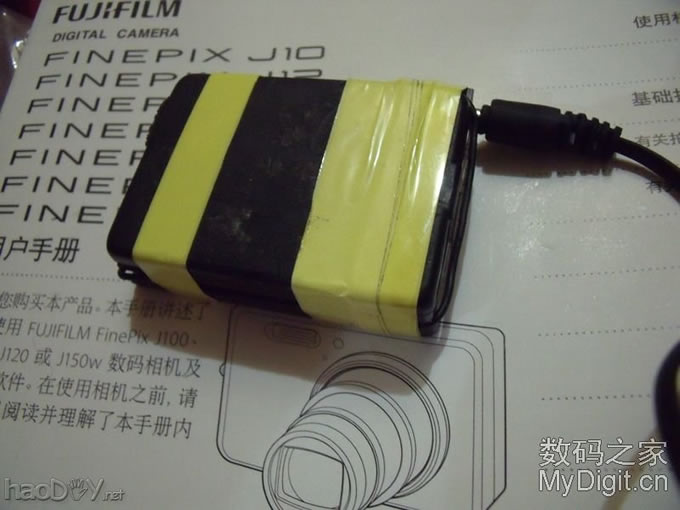

电池可以由几块锂电池并联组合,电池用万能充电器给电池充电,也可以通过这个连接头接稳压电源适配器供电,电压 尽量控制在3.6-4.2V也就是电池电压,电池容量很轻松的提高几倍,续航能力也提高几倍,从此不为关键时刻没电了发愁。
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁
富士J系列数码相机CP-45直流电源接头DIY---从此不为电池容量发愁
[ 此帖被面对在2009-03-16 23:29重新编辑 ]
