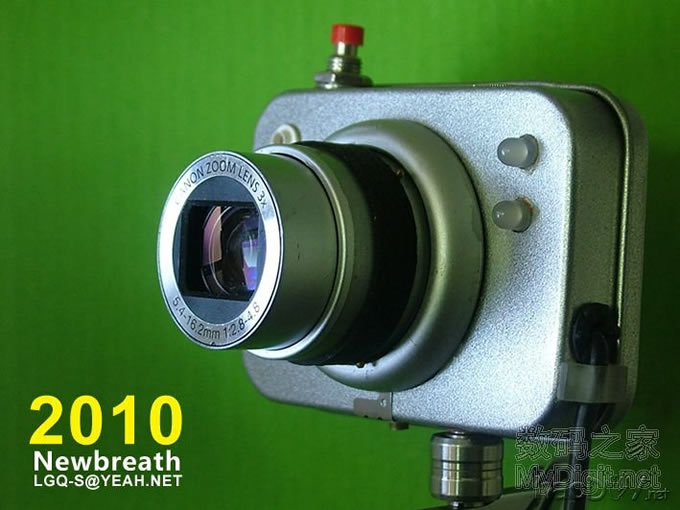

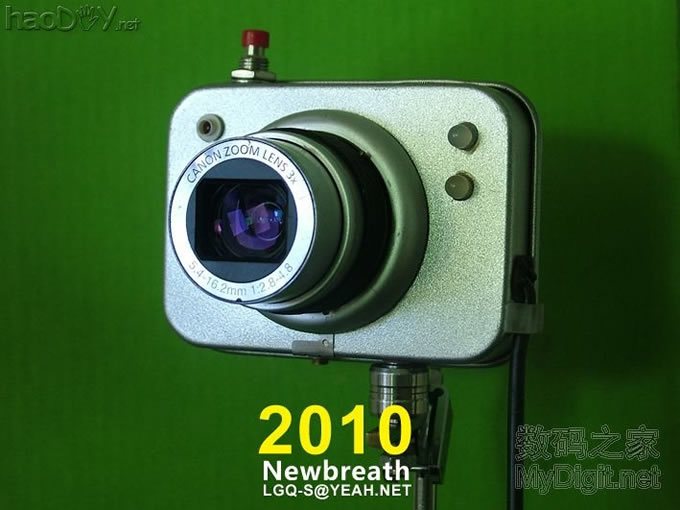

成品照片（以下照片由富士s7000相机拍摄）实物拍

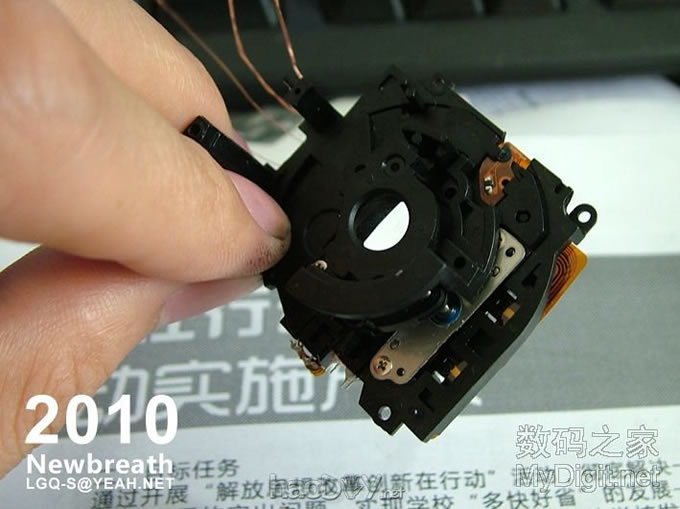

拆的佳能a60相机（比较早的数码，由于ccd黑屏问题，这款相机出现黑屏的问题很多，佳能承诺给予免费更换ccd,但是我的已经拆解了，所以，只能改装了），这是镜头后面的光圈及对焦镜片，想用里面的对焦马达做个手动按钮控制的对焦但是这个马达无论我怎么接都不动作，后来咨询了网友启蒙，说可能需要驱动板，就放弃了试验。

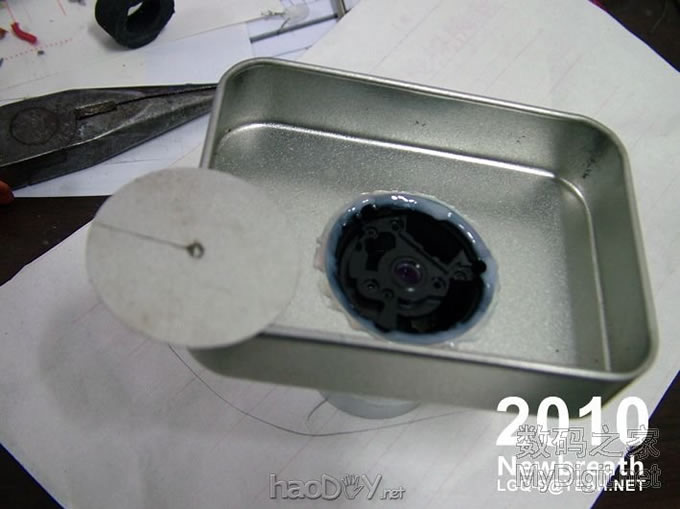

机身，用的张裕葡萄酒里面的金属盒子做的机身，然后用线切割，在盒子表面切出了一个圆形，大小就是镜头直径大小，然后把a60镜头用ab胶粘在上面。

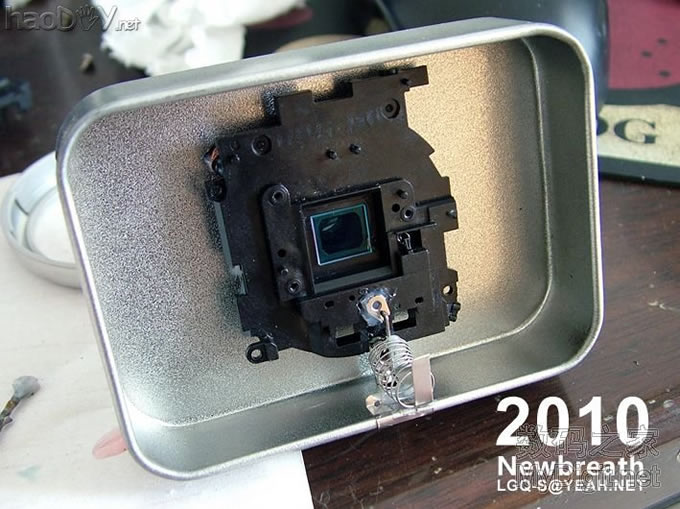

这是镜头背面装ccd的部分，可见红外滤镜没有拆除，下面的弹簧就是经过无数次试验对焦马达启动失败后的无奈做法，手动机械对焦，用弹簧弯出几个直角然后手动控制镜片的前后移动。

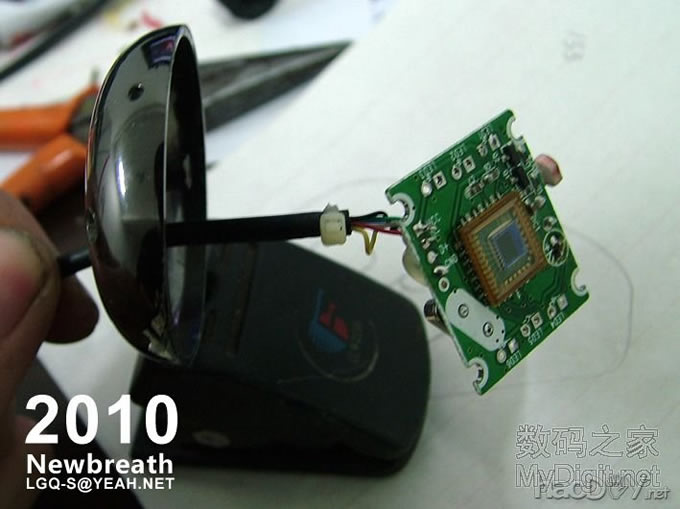

拆解一个环宇飞扬的摄像头，中晶的芯片，这个摄像头比较老了，大概是04年的产品，那时候的摄像头都是带发光二极管做辅助照明的，像素也不高，废物利用的原则，没有购买新的摄像头。

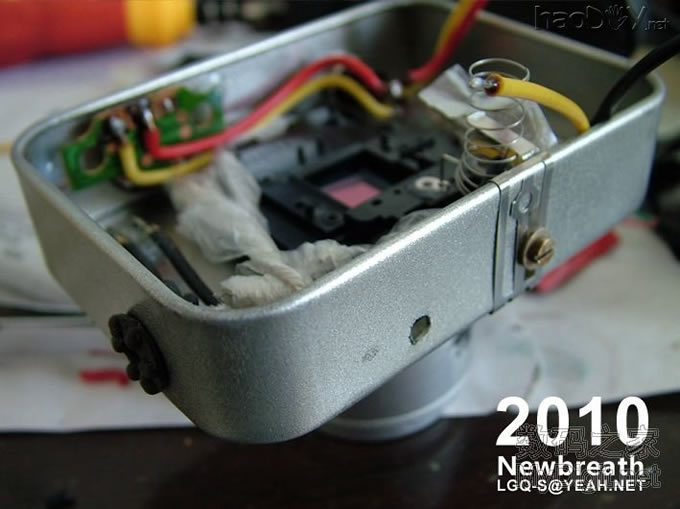

金属盒侧面的铜螺丝通过前后移动实现摄像头的对焦，由于电动马达无法启动，呵呵，无奈的做法，上面加了一个弹簧是为了使弯曲的弹簧细铁丝受力能够均匀。

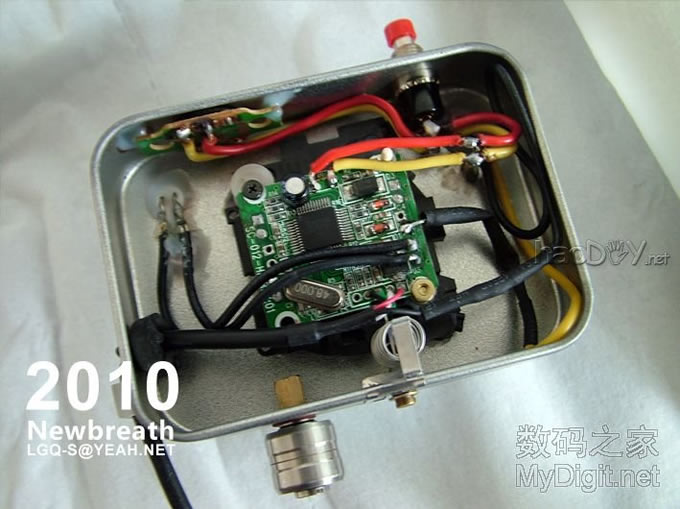

金属盒内部走线，及安装摄像头ccd部分，这部分跟佳能a60的镜头位移要调整好，还要不能漏光，否则会有白光从侧面进入，影响效果，而且距离也是需要仔细调整。上面的红色按钮本来是想做一键拍照的，但是由于能力非常有限，无法实现，（希望高手能够指教，不胜感激额）后来想用这个按钮控制前面的辅助照明灯（取自摄像头上面的辅助照明二极管），但是这组二极管使用了光敏电阻控制，也就是说只有到了晚上才会发光，这是整个作品第二个失败的地方，我把光敏电阻用导线把上面的红色点触开关串在一起，竟然不能点亮前面的发光二极管，试验多次未果，苦恼中，去了很远的地方买了两只光敏电阻，心想我把两只光敏电阻并联，然后把其中一只完全遮住，让它处于黑暗环境中，串接在微动开关上面，但是竟然毫无效果，依然无法通过微动开关点亮前面的发光二极管，难道光敏电阻跟内存条上面的芯片一样需要批次才能兼容吗。后来咨询网友启蒙，告之，的确可能跟内存条的芯片一样，光敏电阻也是存在批次问题的。

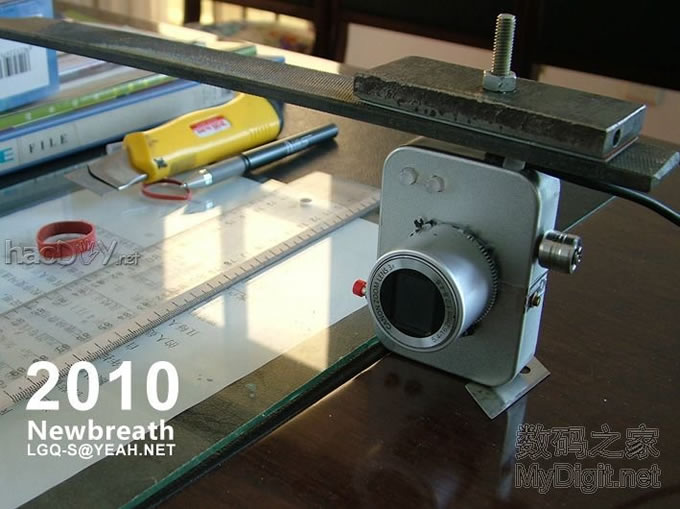

侧面的usb连接线与金属盒的接口部分用有机玻璃自己打磨的扣子然后用ab胶粘合，这是用重压固定晾干时的情景。
成品图，侧面的粗金属柱是硬盘里面的磁头臂转轴，在这里用作连接相机与支架的连接螺丝。
照片无法继续传了,还一起做了个支架及最终成像效果，见续。。。 （下）http://bbs.mydigit.cn/read.php?tid=190187 (责任编辑：admin) |
