教你驱动1.8寸显示屏

时间:2013-01-29 13:02来源:diy.elecfans.com 作者:oydean 点击:
想过驱动旧手机的显示屏没有?也许这篇文章可以借荐一下,本教程适用于1.8寸TFT显示器及微SD接口板,使用本接口板可以向任何项目中添加小型的,多彩的,明亮的显示屏。本显示器使用4线SPI完成数据通信并且自带像素寻址帧缓冲,所以可与任何微控制器连接,即


教你驱动1.8寸显示屏

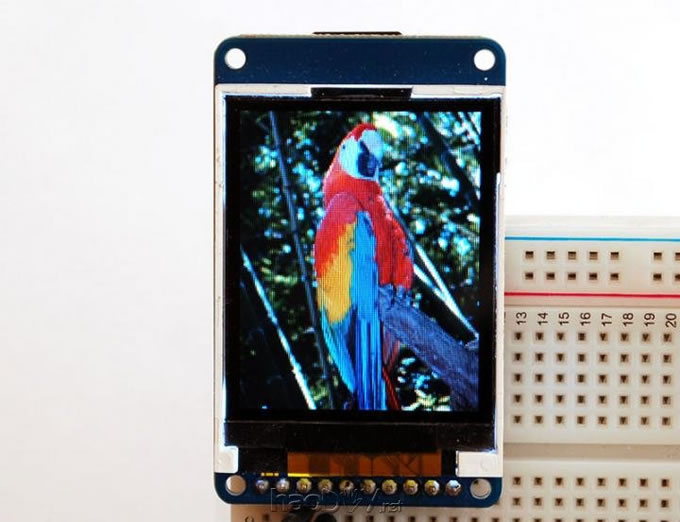

想过驱动旧手机的显示屏没有?也许这篇文章可以借荐一下,本教程适用于1.8寸TFT显示器及微SD接口板,使用本接口板可以向任何项目中添加小型的,多彩的,明亮的显示屏。本显示器使用4线SPI完成数据通信并且自带像素寻址帧缓冲,所以可与任何微控制器连接,即使是只有几个引脚的低内存控制器也可以使用。



1.8寸的显示器是128x160彩色像素的。不像低价的诺基亚6110或者类似的LCD显示器,它们都是CSTN类型的因此画质劣质与刷新率低。这款显示器是货真价实的TFT,其TFT驱动能够显示完整的18位真色彩(262,144种色调),并且LCD总是配备相同的驱动芯片因此无需担心你的代码在移植时会出问题。



接口板已经焊接好了TFT(利用一个精致的柔性电路连接器),同时,接口板有一个超低压差的3.3V稳压器和一个3/5V变压器,这样你就能够在3.3V或者5V电源或逻辑电平下使用它。我们也为microSD卡槽实际了一块儿地方,这样你就能够轻松地从FAT16/FAT32格式化的microSD卡上读取完这的彩色位图。
