1元修好三星液晶电视变色故障

时间:2017-06-20 22:10来源:数码之家 作者:凡人日记 点击:
陪伴十年的三星液晶电视突然坏了,开机图像正常放几分钟后,图像色彩像水彩画一样,慢慢的越来越严重,亮度越来越低,最后就像是亮度丢失的感觉,像底片一样。自已动手丰衣足食,最后淘宝1元芯片修好,又省下400-500元。这台三星液晶是结婚时老婆的嫁妆,十年


陪伴十年的三星液晶电视突然坏了,开机图像正常放几分钟后,图像色彩像水彩画一样,慢慢的越来越严重,亮度越来越低,最后就像是亮度丢失的感觉,像底片一样。自已动手丰衣足食,最后淘宝1元芯片修好,又省下400-500元。

这台三星液晶是
结婚时老婆的嫁妆,十年了,色彩音响都很不错。

1元修好三星液晶电视变色故障

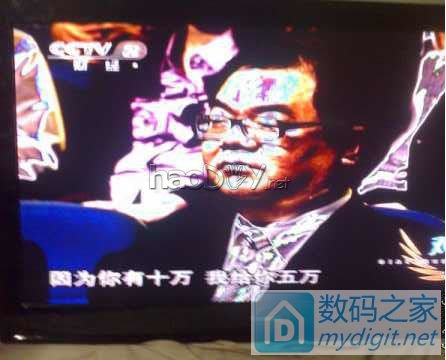

色彩、对比度、亮度全乱了,像底片一样。
1元修好三星液晶电视变色故障

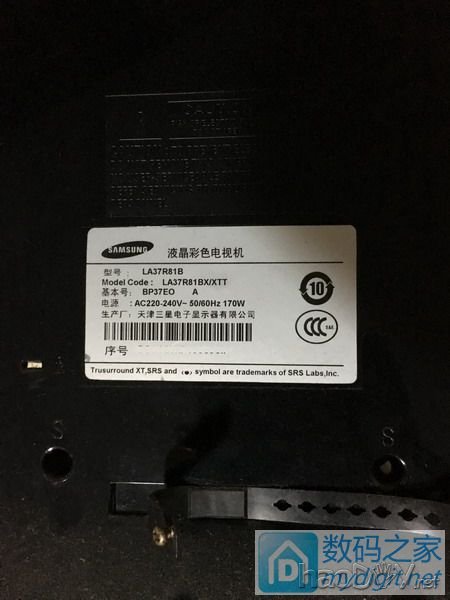

型号
1元修好三星液晶电视变色故障

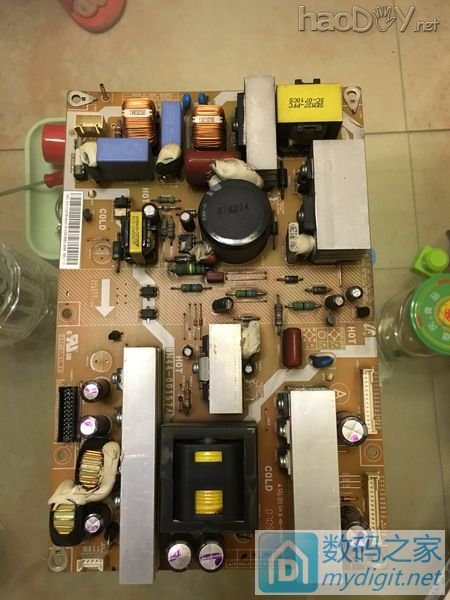

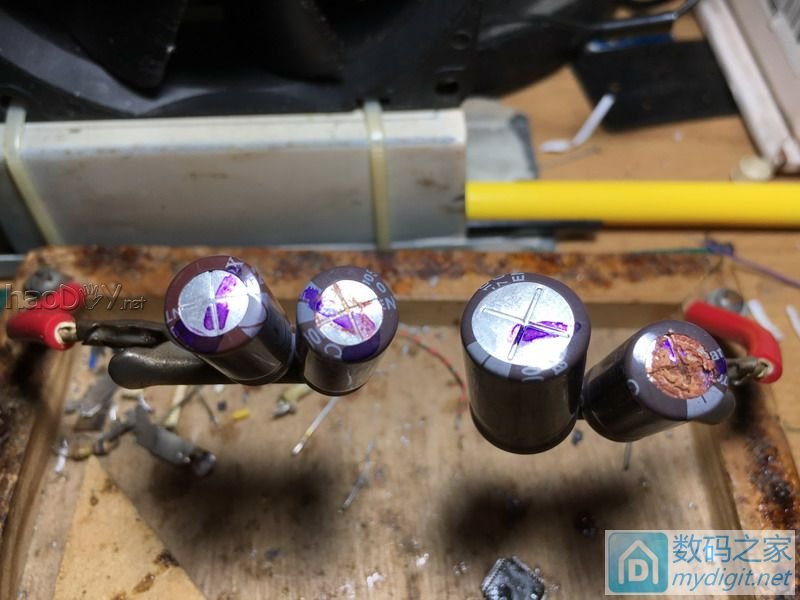

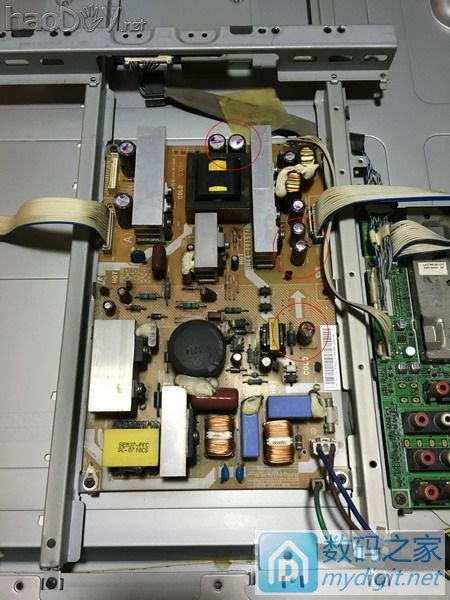

拆开目测电源板上5个电容爆裂,25V1000uf,25V800uf,35V1000uf经测量容量只剩下1/3左右
1元修好三星液晶电视变色故障

一个个拆下
1元修好三星液晶电视变色故障

使用十年了,质量还算可以了,还好有库存全部更换
1元修好三星液晶电视变色故障

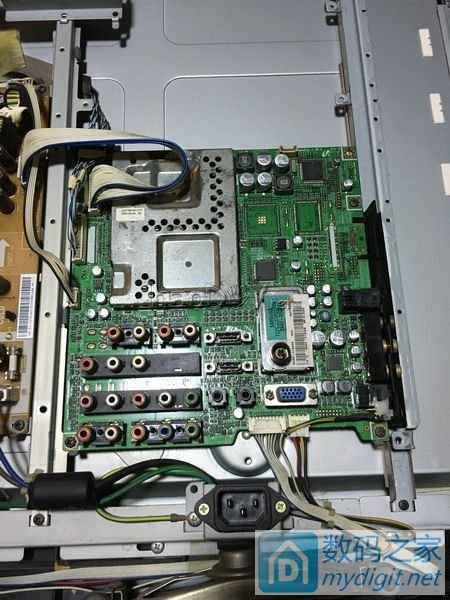

主板上有标明输出电源,方便检测
1元修好三星液晶电视变色故障

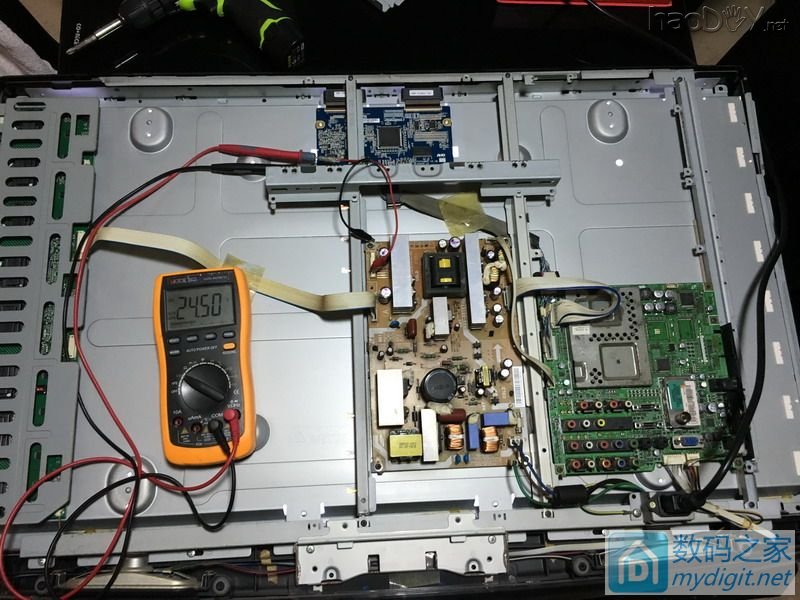

测试输出电压全部正常
1元修好三星液晶电视变色故障

试机故障依旧,继续检测主板和高压板都没问题
1元修好三星液晶电视变色故障

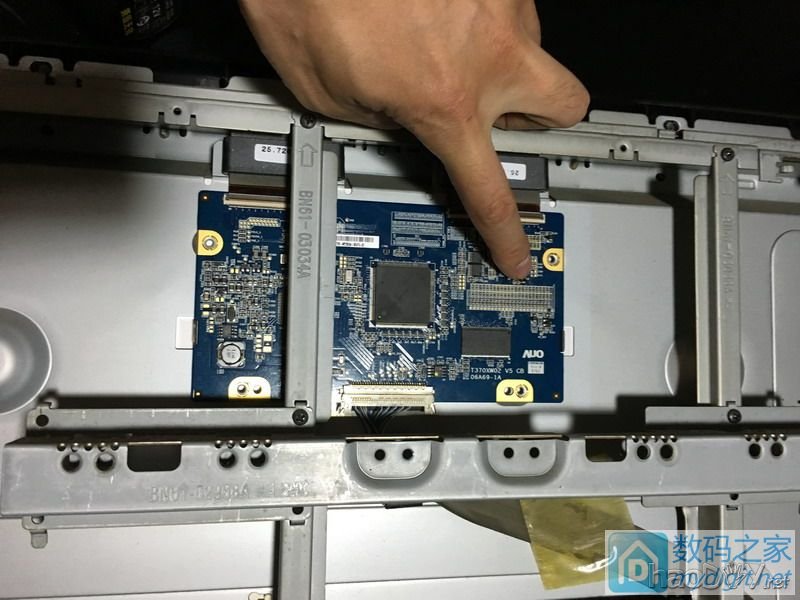

范围进一步缩小,剩下逻辑板了,拆开测逻辑板电压12V正常,VGL.VGH正常,用手一摸伽玛块严重发烫,查资料得知这伽玛块最容易出问题,应该是主板电容爆裂电压不稳导致伽玛块损坏了
1元修好三星液晶电视变色故障

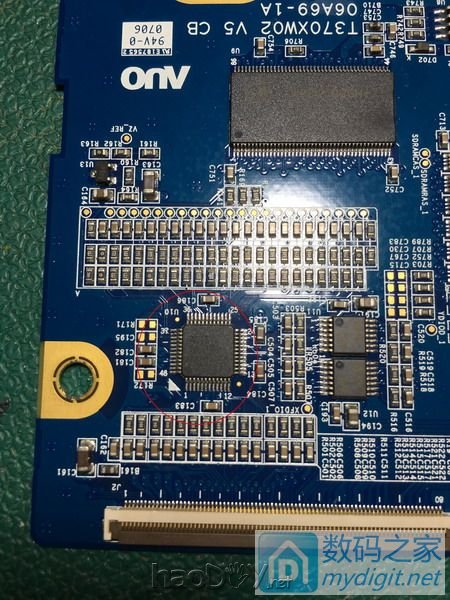

AS15-F伽玛块
1元修好三星液晶电视变色故障

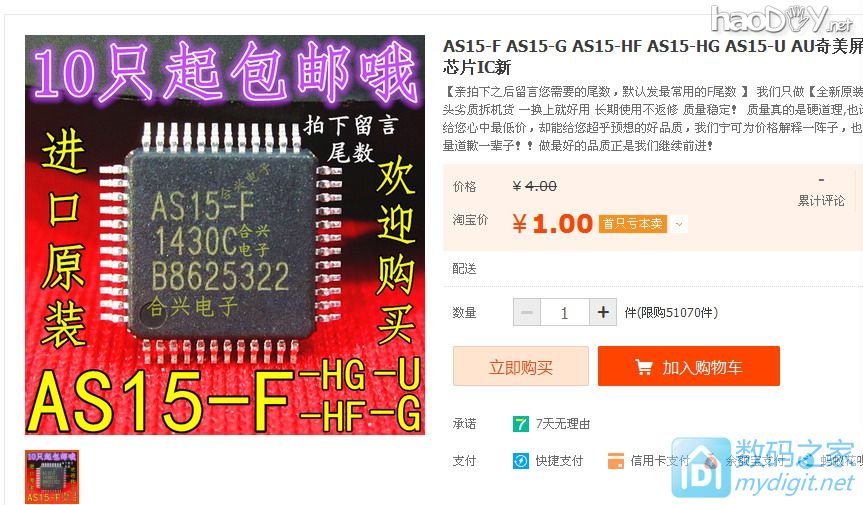

万能的淘宝才1元,太吓人了,还可以顺带买点电子零件
1元修好三星液晶电视变色故障

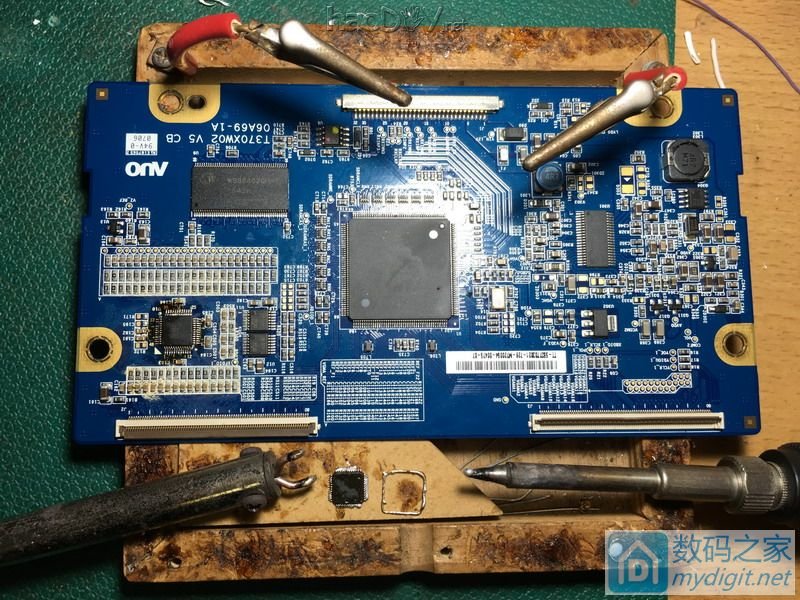

手上没有风枪焊,一共48脚晕1元修好三星液晶电视变色故障1元修好三星液晶电视变色故障1元修好三星液晶电视变色故障,只能用老办法了:自制两脚外热式电烙铁+白菜白光+四方铜线堆锡,酒精洗板搞定
1元修好三星液晶电视变色故障

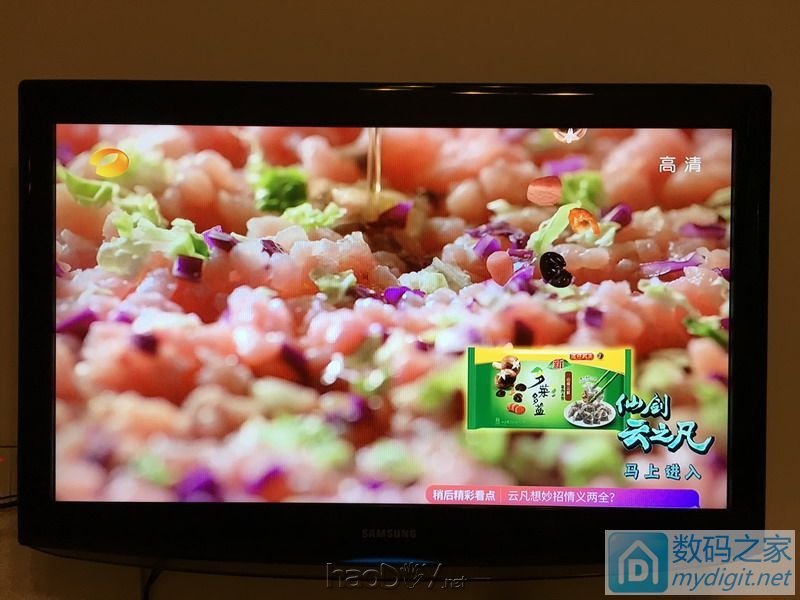

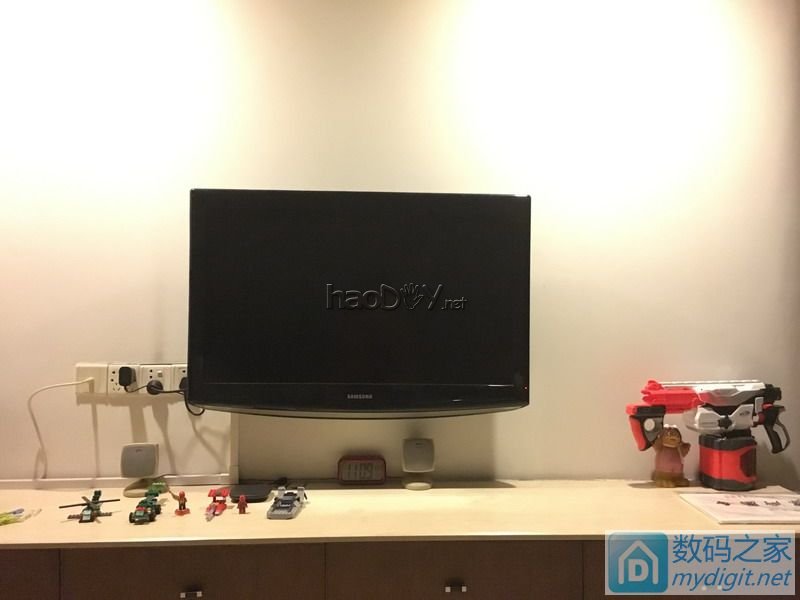

开机,清晰图像呈现面前,又省下400-500元1元修好三星液晶电视变色故障
1元修好三星液晶电视变色故障
