改造了一个数码相框变液晶电视,打造mini家庭影院。

时间:2017-08-02 20:09来源:数码之家 作者:离线wupengteng 点击:
我有一个天敏dpf160的相框,参数如下: 天敏DPF160 7英寸 显示屏 液晶显示屏 显示屏尺寸 7英寸 天敏DPF160主要参数 存储介质 SD、MS、MMC卡,USB2.0 图片格式 JPGE 天敏DPF160功能参数 视频支持 视频支持 支持 视频格式 MPEG1 、MPEG2 、MPEG4 天敏DPF160其他
我有一个天敏dpf160的相框,参数如下:
天敏DPF160 7英寸
显示屏 液晶显示屏
显示屏尺寸 7英寸
天敏DPF160主要参数

存储介质 SD、MS、MMC卡,USB2.0
图片格式 JPGE
天敏DPF160功能参数
视频支持
视频支持 支持
视频格式 MPEG1 、MPEG2 、MPEG4
天敏DPF160其他参数

输出接口 AV OUT输出功能
外形设计 透明加白色的配搭突出了温馨高雅的设计理念
其他特点 AV OUT输出功能

液晶是at070tn07,分辨率是蛋疼的480*234,看这个相框总觉得性能不够强悍,呵呵,只有av out,咋就没有av in涅。。。
拆开看看主控,是ct952a的,找不到资料,所以原先想直接改造的想法就灭亡了。

心里总是觉得不爽,为啥av只有out,不in呢,那咋行,我一定要弄个in。。。嘿嘿
于是淘宝上看了看,找了块驱动板,支持2路av in的,嘿嘿,这下你还不被我改造成in的。
驱动板参数:
A/D_board 功能简介:该产品适用于车载DVD系统、监控系统等,支持图像上下左右翻转,图像4:3/16:9显示格式转换,非另有说明,产品所符合规范在本文档内描述。
接脚数目:26PIN
适用背光:LED
电源输入:12V(+/-0.6V)(DC)
输入信号:双路AV信号
OSD 语言:中文,英文
外观尺寸:70mm*50mm*0.1mm
配件:按键板+遥控器

本板只支持LED背光,如果你的屏是CCFL灯管背光, 需加高压条或者换成LED背光,

支持屏型号:适用于所有台系6寸,7寸模拟液晶屏,如
LR070BA02D    分辨率480X234 CCFL背光 350cd/m2 16:9 26Pin脚 奇美
LR070BA013    分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 奇美
LR070BA016    分辨率480X234 CCFL背光 350cd/m2 16:9 26Pin脚 奇美
LR070BA018    分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 奇美
AT070TN07 V2 分辨率480X234 CCFL背光 350cd/m2 16:9  26Pin脚 群创
AT070TN07 VA分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 群创
AT070TN07 VD分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 群创
C070FW01 V0  分辨率480X234 CCFL背光 大头 350cd/m2 16:9 26Pin脚 AUO
A070FW01       分辨率480X234 CCFL背光 大头 350cd/m2 16:9 26Pin脚 AUO
A070FW03 V1  分辨率480X234 CCFL背光 小头 350cd/m2 16:9 26Pin脚 AUO
A070FW03 V2  分辨率480X234 CCFL背光 小头 250cd/m2 16:9 26Pin脚 AUO
A070FW03 V3  分辨率480X234 CCFL背光 小头 250cd/m2 16:9 26Pin脚 AUO
A070FW03 V4  分辨率480X234 CCFL背光 小头 250cd/m2 16:9 26Pin脚 AUO
A070FW03 V7  分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 AUO
A070FW03 V8  分辨率480X234 CCFL背光 350cd/m2 16:9  26Pin脚 AUO
A070FW03 V9  分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 AUO
TS070SAATD01-00
TS070OAAAD02 分辨率480X234 LED背光 350cd/m2 16:9  26Pin脚 天马
HSD070I651   分辨率480X234 LED背光 250cd/m2 16:9  26Pin脚 瀚彩
CLAA070WA03  分辨率480X234 LED背光 250cd/m2 16:9  26Pin脚 中华


于是等货回来,立马动手,这个板子是12v输入的,而原来的相框是5v的,那咋整呢,弄个dc-dc降压吧。因为数码相框的电流还是较大,上次我用一个5v 800ma的竟然驱动不了。
由于原来相框有av out,正好可以使用驱动板的一路av in,那把屏幕安在驱动板上,然后把相框的av out 接在驱动板的av in上,然后12v输入驱动板,降压后5v输入数码相框,接线。
驱动板很小,液晶屏和原来的主板有个空间恰好可以放进去,做好绝缘后,把液晶驱动板用3m散热贴贴在液晶屏后。连好线路。可是悲剧的是我买的dc-dc太大了,放不进去,而且驱动板还有个控制板,好像里面也灭有地方摆。干脆挖个小洞,把这些个东西都摆到屁股上。
接好线路开机,嘿嘿,可以切换两路视频,av1留着以后接vcd dvd 卫星电视等等,av2就留给原来的相框吧。

改造了一个数码相框变液晶电视,打造mini家庭影院。

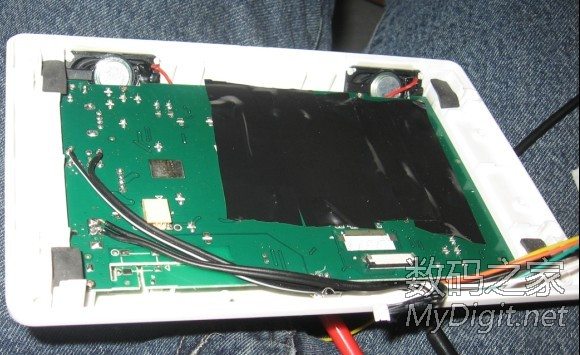

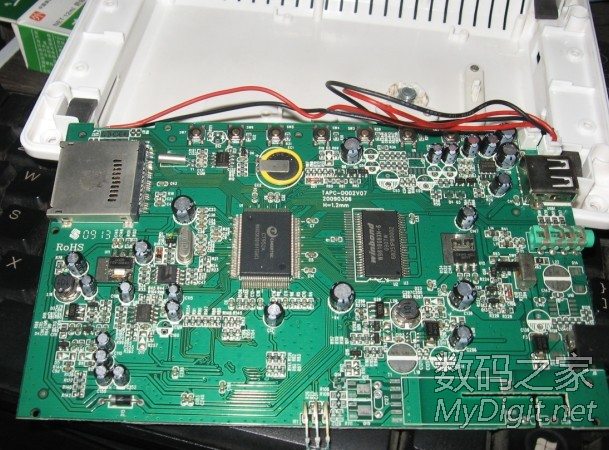

相框的主板,是ct925a方案
改造了一个数码相框变液晶电视,打造mini家庭影院。
做好绝缘,左边的两条黑线分别是av out 和 电源

改造了一个数码相框变液晶电视,打造mini家庭影院。

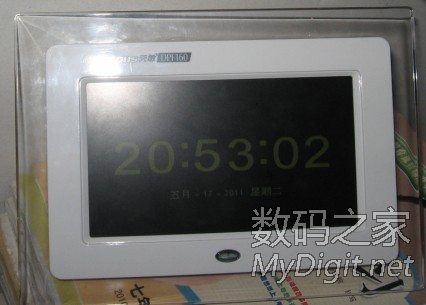

完成后面板无改变
改造了一个数码相框变液晶电视,打造mini家庭影院。

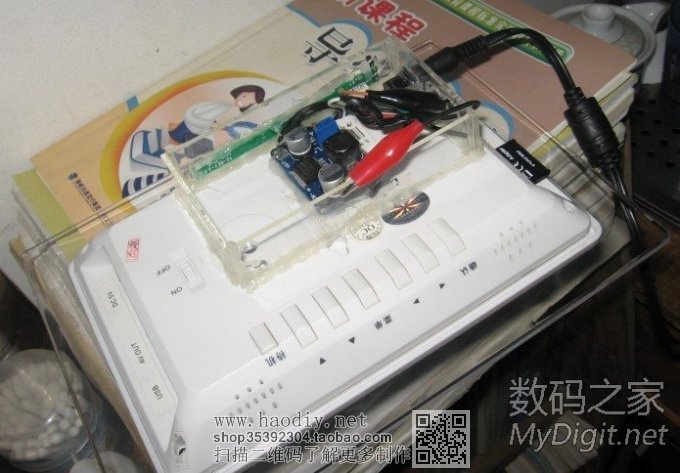

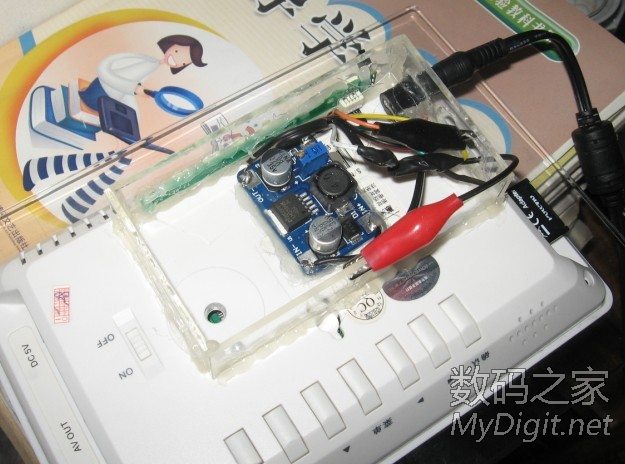

悲催的dc-dc模块太大了。就放在后面。还有驱动板的控制条也摆在后面。没有找到莲花插座,就先用鳄鱼夹子代替一下。
改造了一个数码相框变液晶电视,打造mini家庭影院。

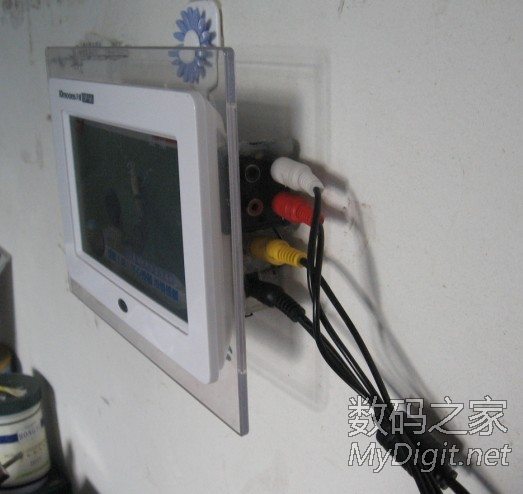

打算弄好了莲花头以后,加个控制相框电源的开关,弄两个莲花头,就可以吧av2也利用了。
改造了一个数码相框变液晶电视,打造mini家庭影院。

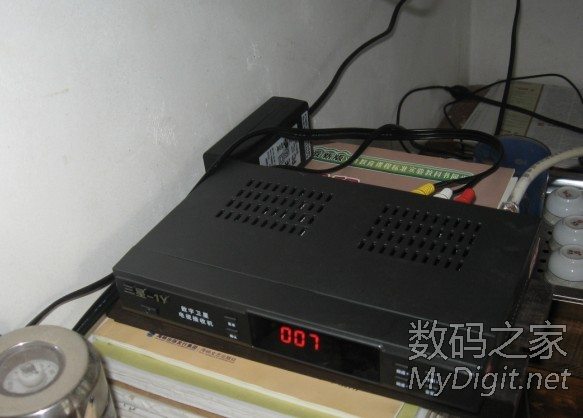

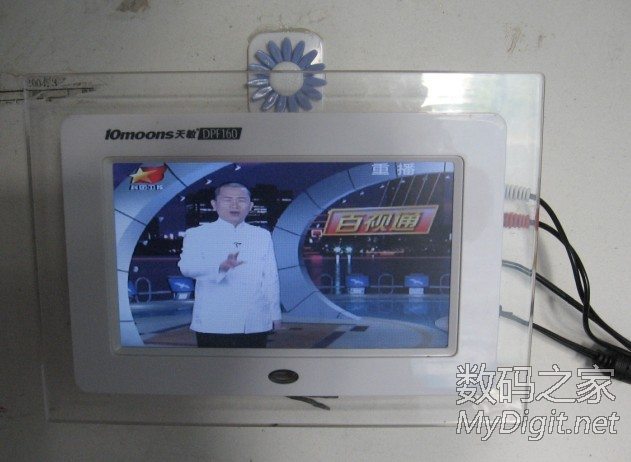

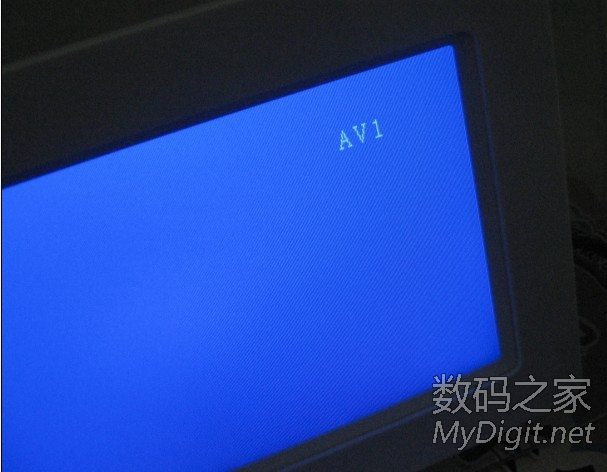

av 1
改造了一个数码相框变液晶电视,打造mini家庭影院。

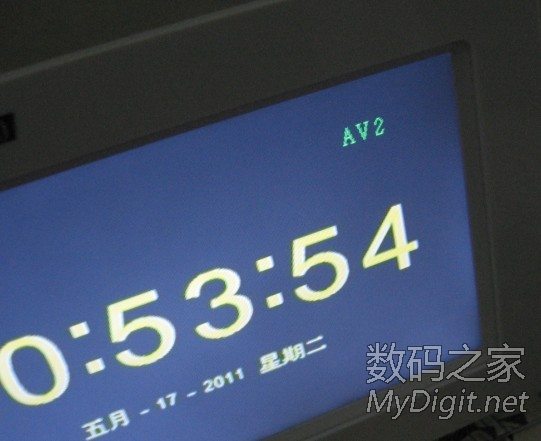

av2是数码相框的。

改造了一个数码相框变液晶电视,打造mini家庭影院。

改造了一个数码相框变液晶电视,打造mini家庭影院。

改造了一个数码相框变液晶电视,打造mini家庭影院。

改造了一个数码相框变液晶电视,打造mini家庭影院。

改造了一个数码相框变液晶电视,打造mini家庭影院。

[ 此帖被wupengteng在2011-05-20 10:39重新编辑 ]
