3D立体影院投影系统

时间:2017-05-30 20:22来源:www.crystalradio.cn 作者:cqs16800 点击:
闲来无事,做了个3D立体影院投影系统。主要是用来给大家科普3投影知识,顺便~显摆一下,呵呵。有何问题敬请留言,有空我会解答。下面开始: 1、本系统用的是左右圆偏振光投影技术,两台投影机,分别投出左右两个画面,然后经过偏光眼镜,分别达到左右眼。问题
闲来无事,做了个3D立体影院投影系统。主要是用来给大家科普3投影知识,顺便~显摆一下,呵呵。有何问题敬请留言,有空我会解答。下面开始:
1、本系统用的是左右圆偏振光投影技术,两台投影机,分别投出左右两个画面,然后经过偏光眼镜,分别达到左右眼。问题一,为什么选偏振光系统,而不用快门系统?偏振光系统优点是不闪,眼镜价格低,缺点是系统造价高。快门系统图像闪,眼镜价格高,系统造价低。当然,你要是买到刷新率200hz以上的快门投影机也行(不知道有没有,有的话也价格离谱)。问题二,为什么选圆偏振光,不选线偏振光?大型影院都是用线偏振光的,左右画面分离的更好点,但是,人必须站着或直立坐着,不能躺着,否则就没立体感了。圆偏振系统左右画面分离度稍稍差点,但是对观看姿势无要求,想躺着看都行。

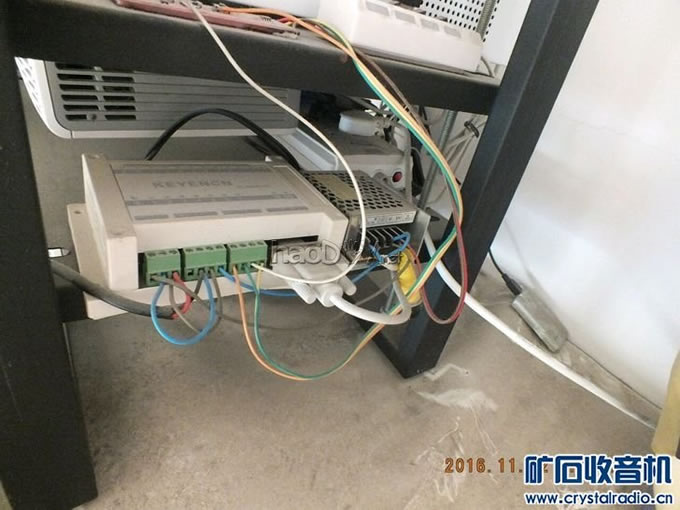

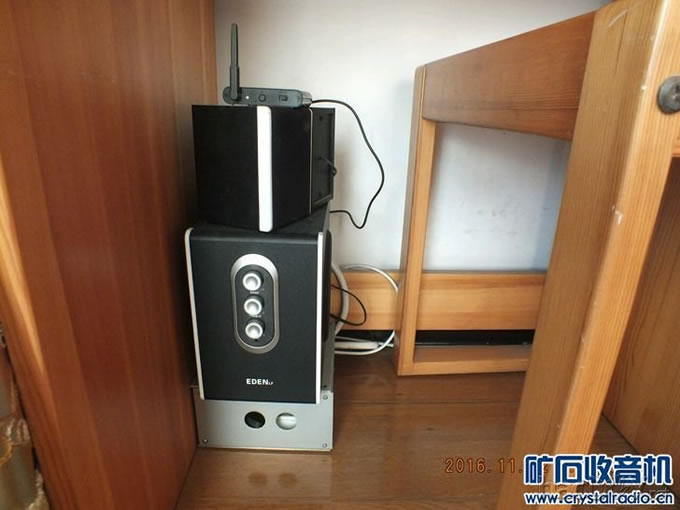

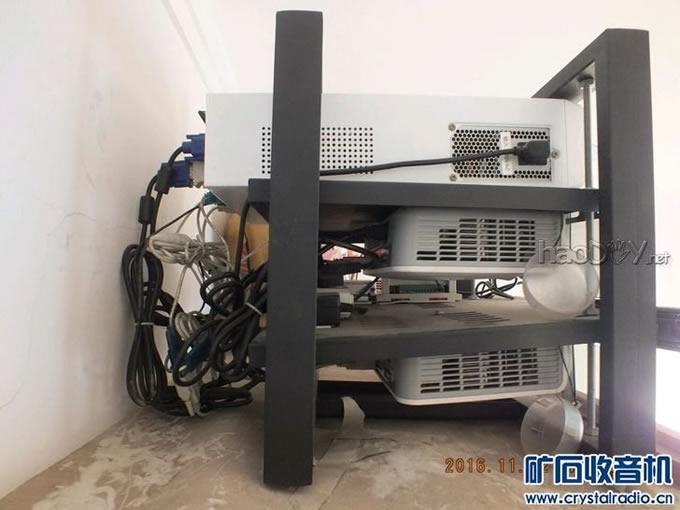

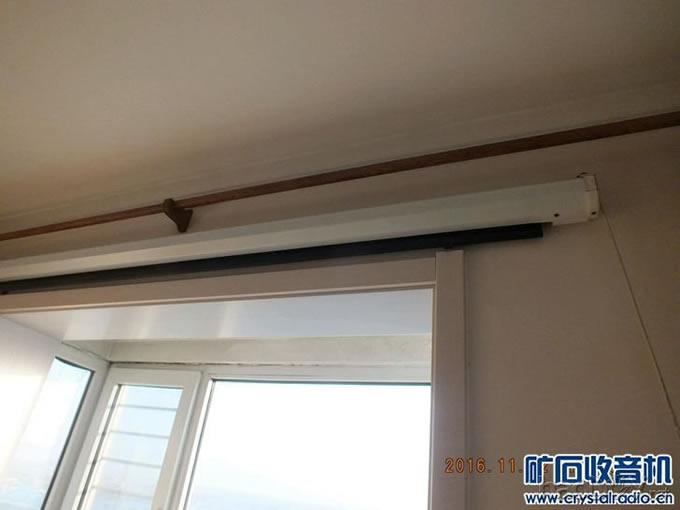

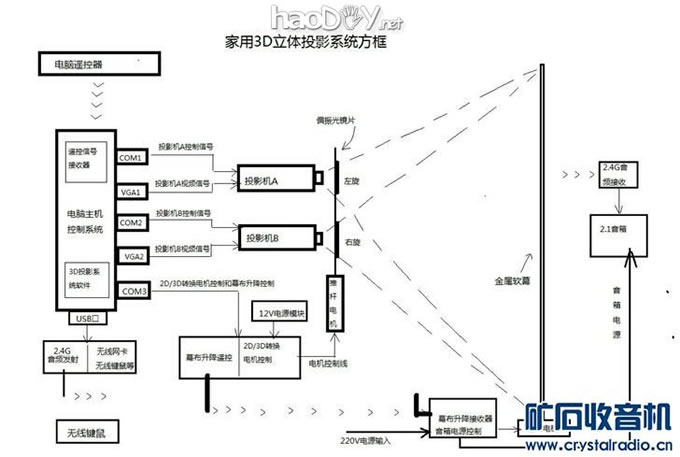

2、系统组成:电脑主机,两台投影机,金属电动软幕,音箱,偏振镜片和控制器,无线音频发射接收(具体看方框图) 。

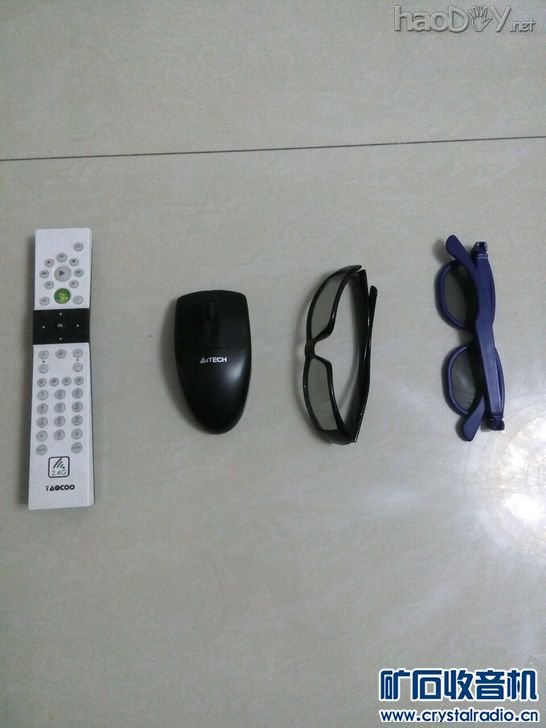

3、系统启动过程:用遥控器一键启动电脑,windows运行后,自动运行3D投影控制软件(软件自己编的),然后自动打开两台投影机,自动设置投影模式(2D/3D),幕布自动落下,音箱自动打开,启动结束。总之,只需要按一下遥控器即可。启动结束后就可以看3D投影了。关机,只需要再按一下遥控器,幕布自动升起,投影机,音箱自动关闭,电脑自动关机。我看看关注的人多不多,再发视频,另外可以解答基友们问题。
4、使用效果:可以播放左右格式、上下格式的3D立体影片,效果就像在影院看3D大片一样,出屏效果极好,天上飞翔的鸟、水里游的鱼好像就在眼前,有一种想去抓住的感觉。看时间长了眼睛也不会感觉累,这也是比快门3D优越的方面。
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统

先补图,然后再回答大家的问题
这是开机效果图
3D立体影院投影系统

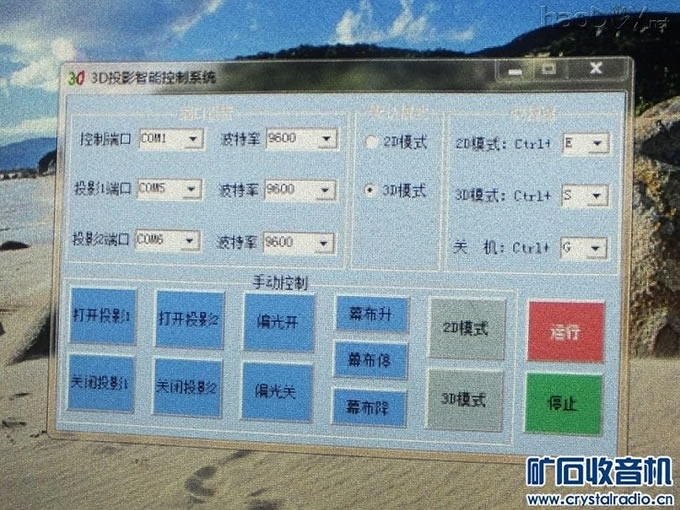

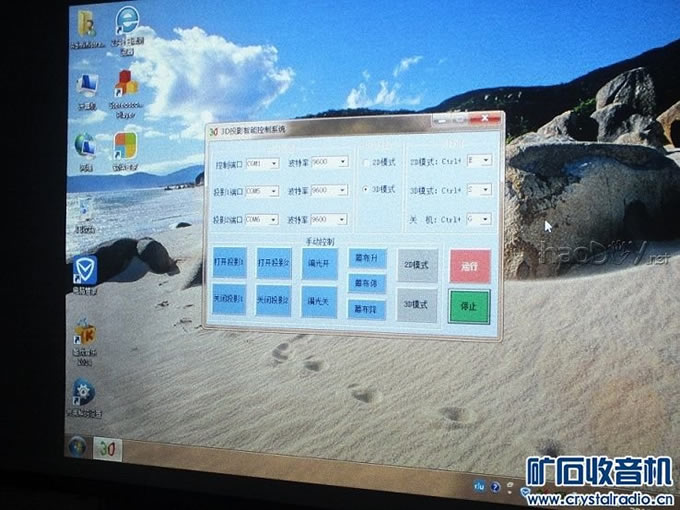

这是软件界面特写,丑死了,呵呵,没修饰。另外,投影软件是开机启动的,电脑启动完成后就运行此程序,按照上次的设定设置好投影系统(打开投影机、设定2D/3D模式、幕布落下、开启音箱等)。
3D立体影院投影系统

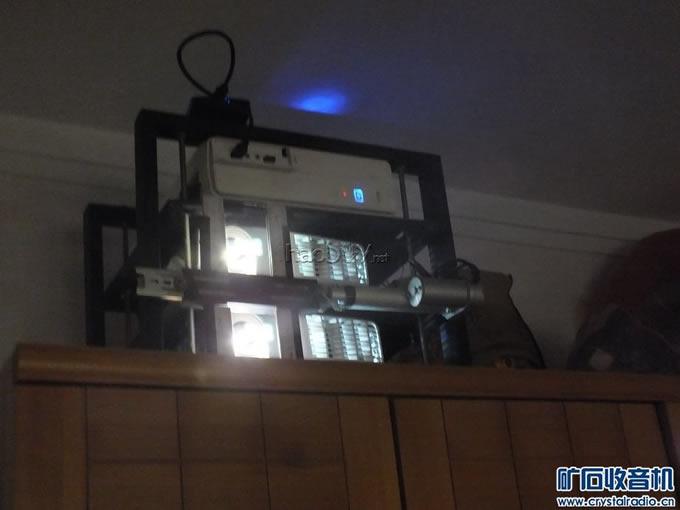

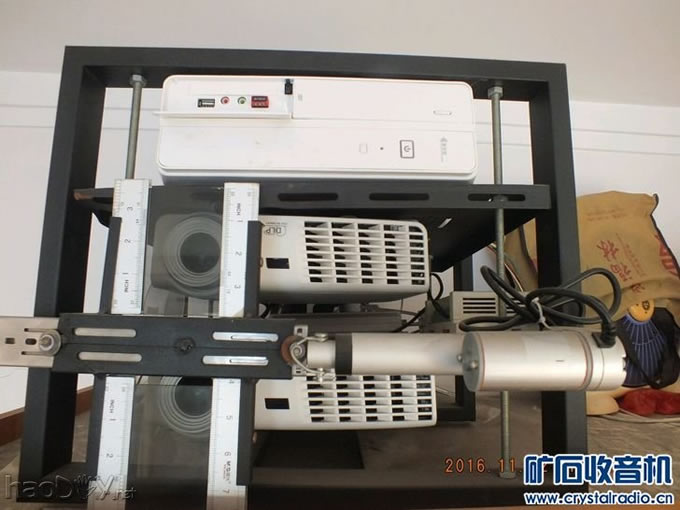

这是投影机在工作
3D立体影院投影系统

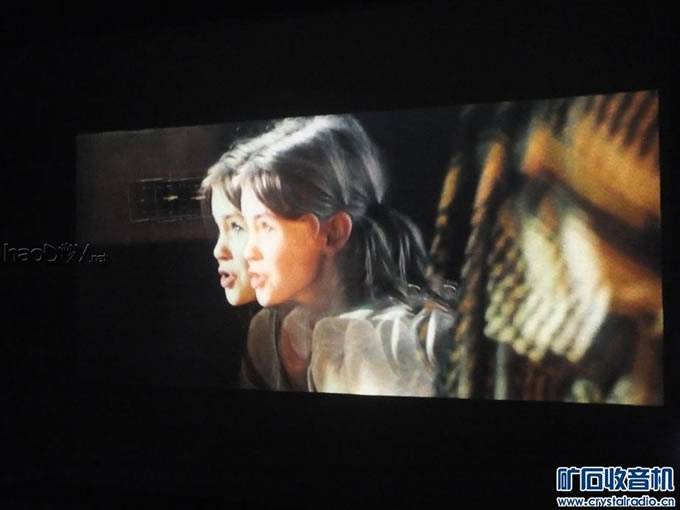

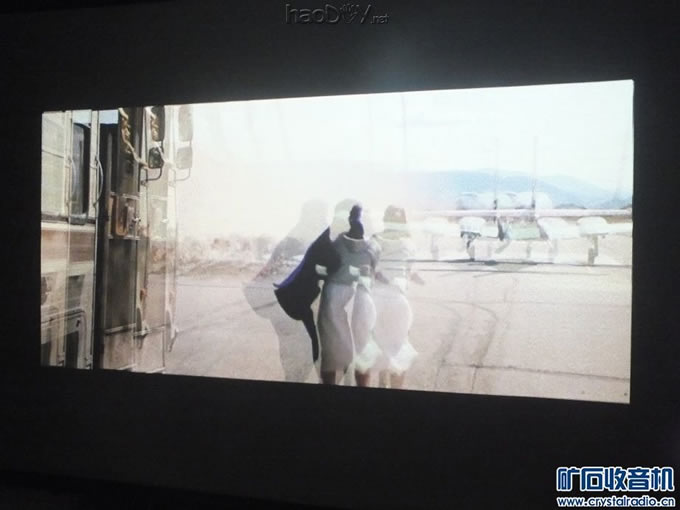

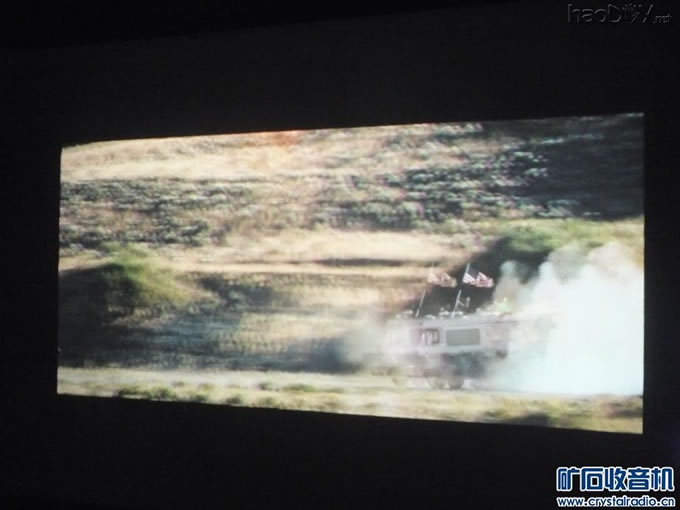

以下三张是2012影片截图,看起来是不是重影?那就对了,就跟你在影院摘下3D眼镜看到的一样,在电脑上的截图是没立体效果的。
3D立体影院投影系统
3D立体影院投影系统
3D立体影院投影系统

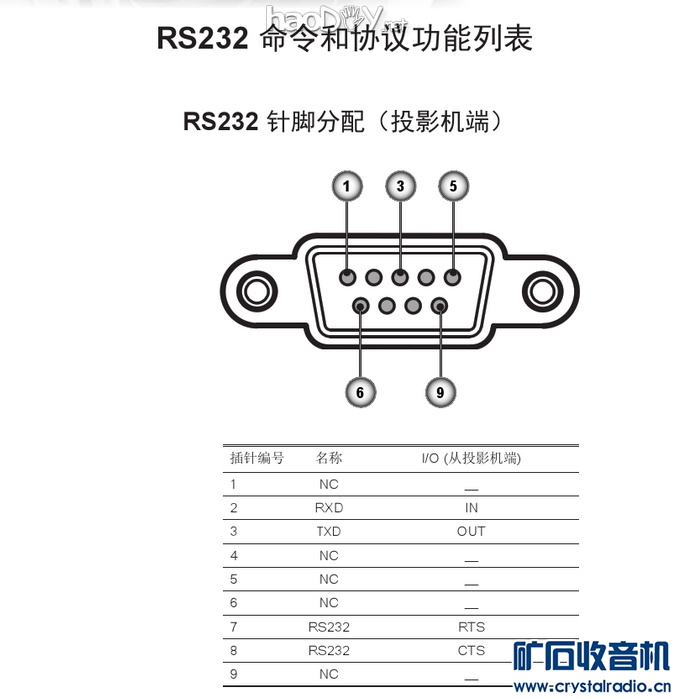

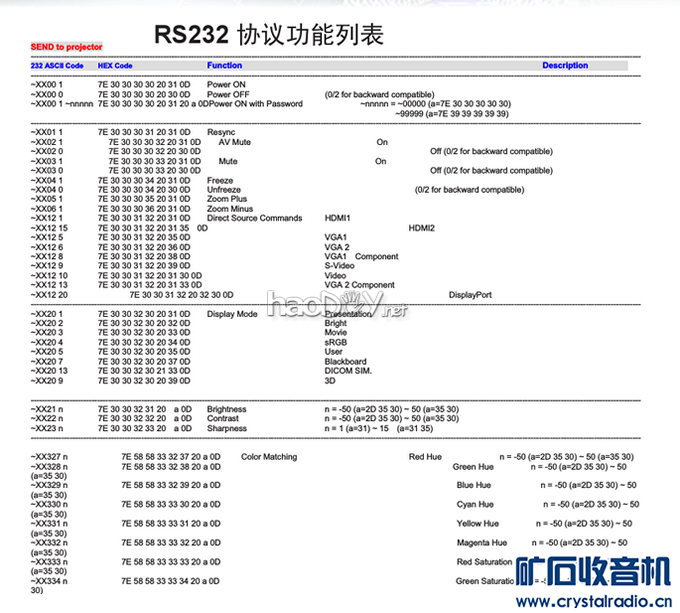

那个重影,是因为左右两个画面有一个相位差,然后通过3d眼镜,左画面进入左眼,右画面进入右眼。左眼是看不到另一幅画面的。两个画面完全一致没有相位差的话,就没立体感了。就像你闭上一只眼,仅剩下一只眼看东西,就没立体感了,如果说那我也知道什么离我远近啊?那是因为你平时的思维印象而已。串口代码很简单,但是各家投影机的代码都不同,有的是字母组合,有的是数字组合。知道代码,控制就简单了,会编程的朋友都知道,只要往串口发送这个代码就可以了。下面是奥图码投影机的232接口定义和代码功能表,你看第一行的代码就是投影机打开,第二行代码就是关闭。
3D立体影院投影系统
3D立体影院投影系统
