一起来DIY一个小巧的盒子,把手机变成一个随身携带的投影机吧。 本项目仅根据原理制作,实际效果仅供参考! 手机投影原理 无论是真正的投影机,还是今天要做的这个手机投影盒子,其实原理都很简单,那就是凸透镜成像,这个在中学物理中就介绍过了:当物体放



一起来DIY一个小巧的盒子,把手机变成一个随身携带的投影机吧。

本项目仅根据原理制作,实际效果仅供参考!

手机投影原理

无论是真正的投影机,还是今天要做的这个手机投影盒子,其实原理都很简单,那就是“凸透镜成像”,这个在中学物理中就介绍过了:当物体放在凸透镜焦点之外,在凸透镜另一侧成倒立的实像,还有个口诀:物(距)远像(距)近小,物近像远大。投影机就是通过调整镜头与投射源之间的距离,来改变投射影像大小的。

将手机DIY成投影机的教程 视频

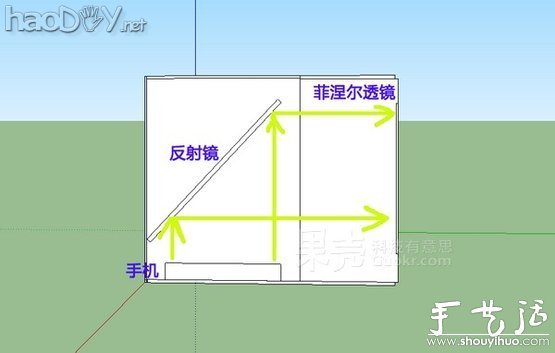

简易投影盒子内部结构示意图

设计和材料选择

基于上面的原理,我们可以把“投影机”极简化:把手机作为投射源,镜头使用单片凸透镜或一片菲涅尔透镜,一面校正倒像的反光镜,再加上一个小巧轻便的盒子就OK啦。

投射源——手机

LED投影机的解析度是由LED屏幕的分辨率决定的,要用手机作为LED投影机的投射源,一个屏幕大、亮度高、分辨率高的手机是必要的。我使用了由OPPO赞助的OPPO Find 5手机作为LED投射源,它有一个5英寸1080p的屏幕,分辨率为1920×1080,像素密度达41ppi(Pixels per inch,每英寸所拥有的像素数),通过透镜折射放大后,更能体现出画质细腻的优势。由于我们要制作一台使用投射光源的投影机,全部光源都来自手机屏幕自身的光源,而OPPO Find 5手机的屏幕亮度达到480流明,投影效果还是不错的。此外,OPPO Find 5手机的整个正面几乎被屏幕占据,边框只有3.25毫米,因此可以把盒子做的尽量小巧,减少光的散射,非常适合作为手机投射源。

将手机DIY成投影机的教程 视频

菲涅尔透镜v.s.普通凸透镜

反光镜

凸透镜成像是倒立的实像,虽然现在的手机画面具有180°旋转功能,但是不能左右翻转,所以要看到正常的文字和画面,用一个小小镜子解决吧。

盒子

要想把手机投影做到最小,就根据手机的外形尺寸和菲涅尔镜的焦距,计算好最佳的尺寸。至于盒子,硬卡纸、废纸盒、PVC塑料什么的都可以,原则是尽量不漏光、内壁也不能反光。

将手机DIY成投影机的教程 视频

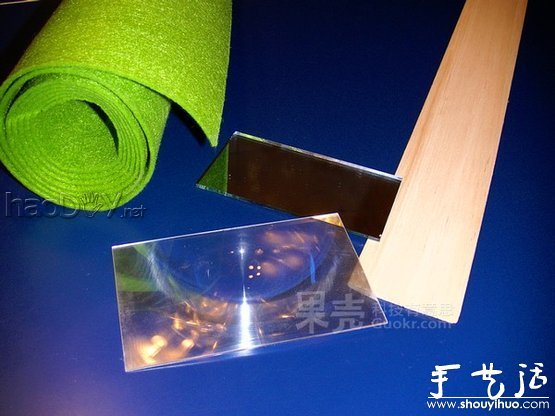

菲涅尔透镜、镜子、轻木片、不织布

外壳材料是3mm厚的不织布,内衬一个手机/反光镜安装支架,使用3mm轻木板材制作。

制作过程


首先根据事先计算好的物距,设计好的盒子大小,用卡纸制作好盒子各个部分的模板。笔者测试发现,反光镜到菲涅尔透镜的距离在7CM左右为宜,这样在1.5的距离上能够投出大约20寸的较清晰图像。

将手机DIY成投影机的教程 视频

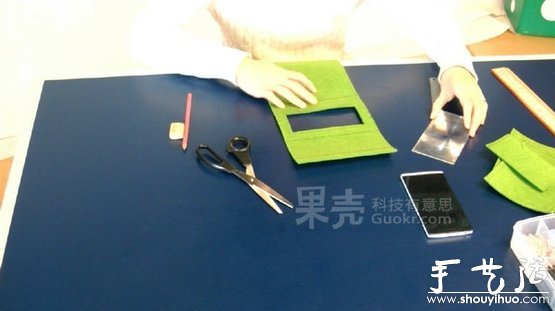

给菲涅尔镜头挖出窟窿,以便固定镜片(有纹路的一面朝向盒子内部)。

将手机DIY成投影机的教程 视频

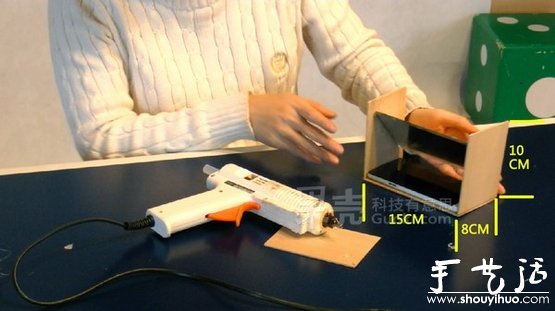

用轻木板材制作一个反光镜支架,底部用来放置手机。

将手机DIY成投影机的教程 视频

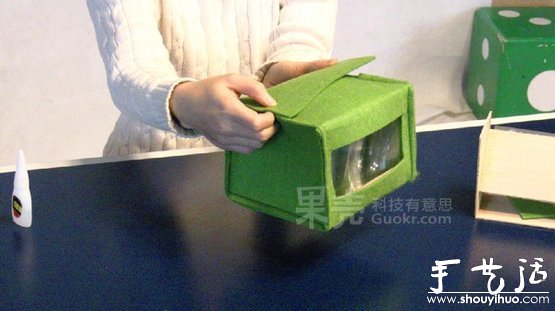

盒子基本成型。

将手机DIY成投影机的教程 视频

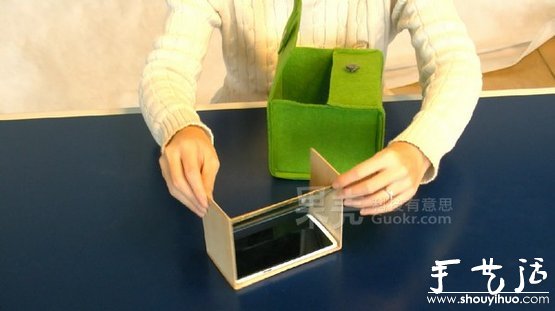

解决了盒盖问题,再把手机/反光镜支架放入盒子,就大功告成啦!

<img alt="将手机DIY成投影机的教程 - www.shouyihuo.com" border="0" www.shouyihuo.com"="" width="600" height="337" data-cke-saved-src="http://www.shouyihuo.com/uploads/allimg/130417/163442HA-14.jpg" src="http://www.shouyihuo.com/uploads/allimg/130417/163442HA-14.jpg" style="border: 1px solid rgb(102, 102, 102); max-width: 580px;">

看看最后的样子吧!

投影盒子做好了,将手机固定在手机底板位置怎么控制手机呢?可以使用蓝牙鼠标,如果你的手机和操作系统支持蓝牙传输的话。

改进空间

首先是盒子的材质,如果有可能,可以使用更结实的材料,比如木材或机玻璃材料加工,用黑色遮光布制作内衬。

现在由于盒子的大小固定,物距不可调,前端的菲涅尔镜如果可以前后移动,可以调整投出影像的大小,当然,最清楚的投影距离(像距)还得靠你的移动。
