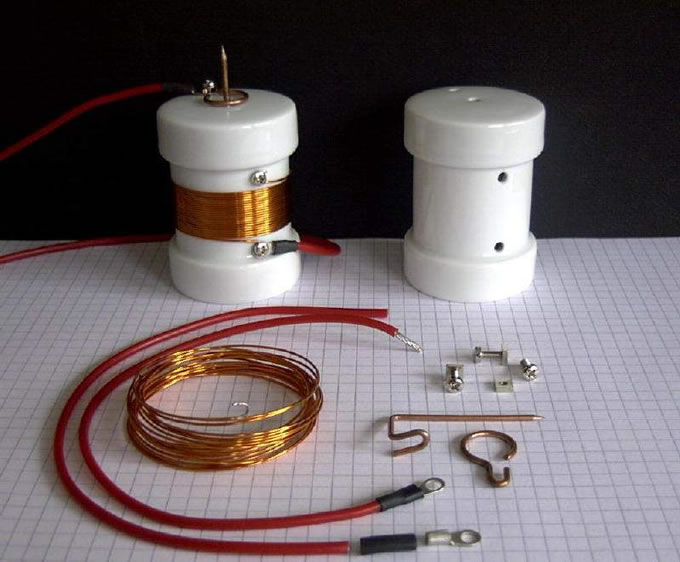

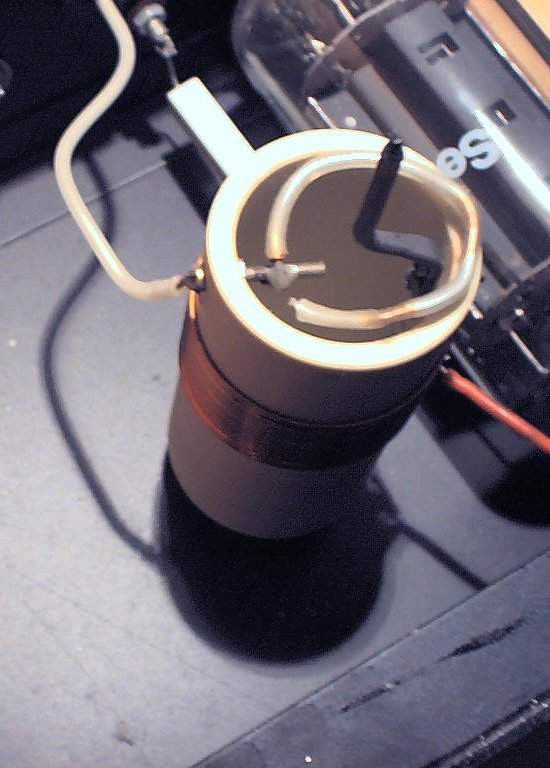

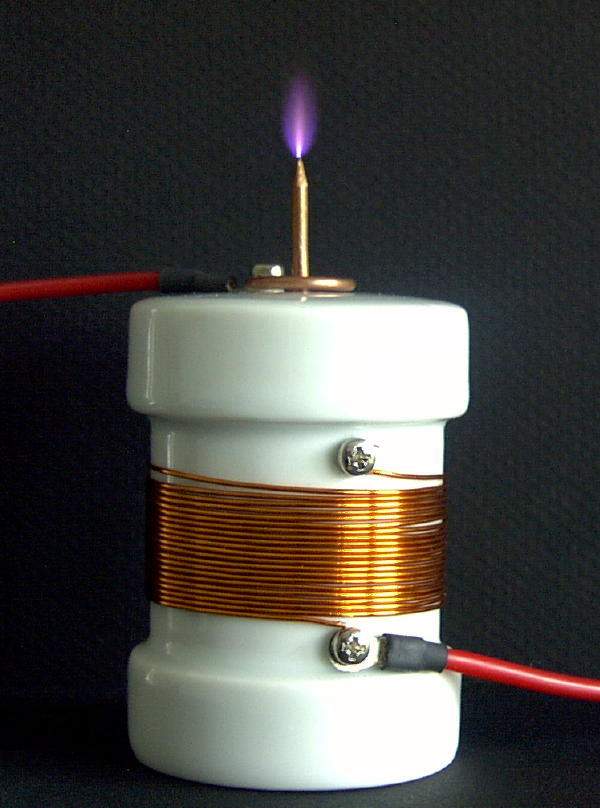

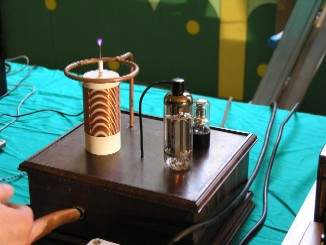

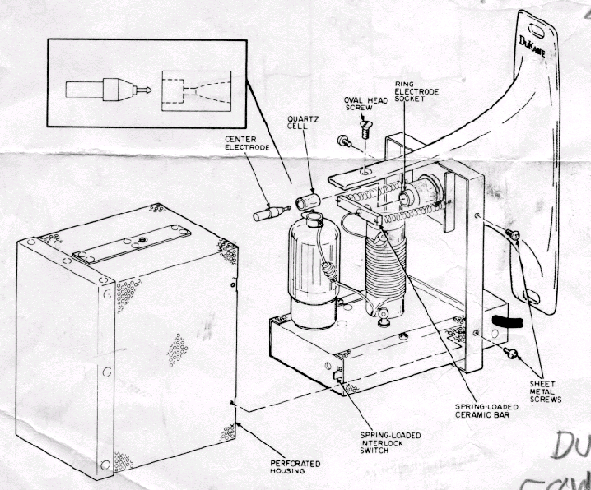

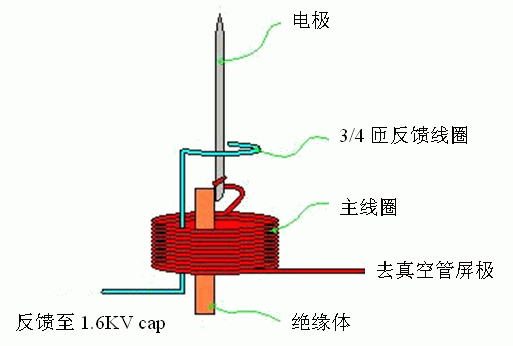

先上一张老照片，大家可以看到一个高音号筒及底下的盒子，盒子上头还装有一支真空管------整个系统便是一个高音单元，盒子中的是驱动线路，根本没有使用传统喇叭中的振膜结构，而使靠直接使空气等离子化来发声，频响范围覆盖高音的可听带域，上限可达250KHz！ 照片为1951年一位叫做Siegfried Klein的在巴黎推出的等离子高音单元的产品，命名为“Ionophone”，据说它当时十分昂贵。这支高音单元的工作原理完全违背了所有现行主流高音喇叭的发声原理，首先它不具备任何机械振动结构，也就是说它没有振膜！其次是它借助于包含有一个电极的较小的石英管来构成其心脏部分（在以后的DIY过程中，我们可以用陶瓷来代替石英）。如果将此核心部件与工作在无线电频率的振荡器相连接并施以高电压的话，将使石英管内部的电极与空气间发生离子放电，从结果来看，这将直接导致离子化的空气压缩，并穿过狭窄的号筒喉口，最终转化为声波。此产品因其大胆及运用上的不成熟，在问世之初便横遭厄运，最后在美国暂时结束了其短命的一生，不过值得庆幸的是，后来在60年代，一位叫Faulkus的工程师对其进行了重新设计，并最终与1968年完成了商品化。  等离子高音的心脏部件原理图 等离子高音的心脏部件原理图。此部分相当于喇叭的振膜，亦即发声部。请各位不要以为很复杂，就如图所示，简单得很。此发声方式与文章开头的产品大同小异，差别的仅仅是驱动部分及有否号筒而已。离子放电与号筒没有直接关系，用不用号筒都无所谓，号筒的作用按我的看法，只是强制指向性而已，若装置制作无误，在电极尖端的离子放电即可产生很大的声压，而无需号筒进行辅助聚焦。  绝缘体并非一定要用棒状 绝缘体并非一定要用棒状，亦可使用陶瓷管（直径35mm），这样在耐压上更为可靠。各位在街上或小饰品店等若看到陶瓷的管状物而直径在35mm左右（将与主线圈的振荡指标相关）的，可尽管手到擒来。我打算使用的是用于摆设的上釉陶瓷小笔筒。  若有这种带孔的陶瓷管，则更是锦上添花。照片取自一位德国佬的制作。据我所知，因实用化及产品安全等种种原因，等离子扬声器在商业领域并无什么建树，有的话也将价格不菲，这只要看看屈指可数的几个静电扬声器生产厂家的状况便可略知一二。另一方面这也说明不了等离子扬声器的声音表现有何不妥，相反，它的声音却可使听过的人一生难忘（这一点以后再叙）。等离子扬声器真正大行其道的是在DIY界，但尽管如此，就我所能掌握得到的资料显示，全世界可能也只有不超过10个人的DIYER进行了制作，而其中只有屈指2、3个人用德文和丹麦文将制作的原始资料作了有限的公布。  工作中的状态。请注意电极前端的离子放电弧，电弧与电极尖端之间便是发声点，经过调制的音频信号中的高频成分在此等于被解调并直接转化为空气动能。-----那是怎样的一种声音？那是怎样一种不经过振膜的衰减及免除了振膜所带来的所有烦恼的声音？它的无指向性会给我们带来怎样的欣喜？它高超的高频延伸能力会轻易地给我们营造出一个空间感惊人的颠覆性的音场吗？它将给使用传统全频喇叭单元的人们在高频段带来何种奢华的享受？  等离子高音的工作原理其实与电感耦合高频等离子体发射光谱仪（ICP-AES）的工作原理类似，只是应用对象的不同及规格上的差异而已。因此可以这样理解：等离子高音的发声也就是电感耦合高频等离子体发射（ICP）的过程。 等离子体(Plasma)是指电子和离子浓度处于平衡状态的电离的气体。这种气体不仅含有中性原子和分子，而且含有大量的电子和离子，因而等离子体是电的良导体，因其正、负电荷密度几乎相等，故从整体来看是电中性的。采用高频振荡器及施以高压，可使流经线圈的空气电离产生火焰状的等离子体，称之为电感耦合高频等离子炬（Inductively Coupled Plasma torch），也就是照片中的火焰，简称 ICP 。 下图为一位不知名德国佬的制作，比较严谨，很漂亮。所用真空管为EL519。注意，这是电源开启的瞬间。  对于前文中所介绍的Ionophone，这里有几张十分珍贵的资料的扫描，可供参考。当然，其中的线路图可以给我们一个大概的思路，但我认为由于年代久远，已经不值得我们照搬。但对于结构方面，比如如何给整个高音单元加装号筒，却对我们不无陴益。  我们可以从上面的图片中闻到一股褪色了的早年技术的残留气息。对于此项发明，德国人即使在近代仍将它作了十足的改进，这里有几张德国某小公司的产品照片。由于技术保密之故，我们除了这些照片之外，对其内部的线路部分一无所知，仅可从照片上得知，所用真空管大致为EL509/519或PL509/519之类。  |
