日常生活中的物品变成扬声器 附视频

时间:2013-07-24 17:06来源:未知 作者:admin 点击:
不管是价值过万的高保真,还是10块钱的地摊耳机,它们能发出的声音都离不开扬声器。其实,无论是布料、纸页、木片,还是贝壳,只需一个平面线圈再加上一个大磁铁,这些再普通不过的日常物品都可以变身扬声器,发出自己或许微小,却很动人的声音。 生活中的大

不管是价值过万的高保真,还是10块钱的地摊耳机,它们能发出的声音都离不开扬声器。其实,无论是布料、纸页、木片,还是贝壳,只需一个平面线圈再加上一个大磁铁,这些再普通不过的日常物品都可以变身扬声器,发出自己或许微小,却很动人的声音。

   生活中的大喇叭和小耳机,每个人都非常熟悉。但不知你有没有想过,无论是布料,纸页,木片,还是贝壳,都能在一些简易的改造之后变身扬声器呢?只要自制一个平面线圈,再加上一个大磁铁,就可以让一些再普通不过的日常物品发出或许微小,却很动人的声音。

日常生活中的物品变成扬声器 附视频



1 工具和材料

1.1 导电材料

导电材料是必不可少的,这方面的选择很多。

  • 铜箔/铜箔胶带
  • 铝箔/铜箔胶带
  • 金箔/银箔

上面这些是金属箔,需要裁剪之后贴到基材上。一般推荐用铜箔,导电性好,焊接方便,也可以考虑刻蚀成形。铝箔很易得,就是焊接不便。最后两种材料是有钱人的选择XD

  • 导电银漆
  • 导电涂料,导电胶

市面上的这些涂料各种各样,靠涂料里掺的银/铜/石墨颗粒达到导电的目的。和金属箔相比外观没有那么闪亮,但是手不抖的话也能画出很漂亮的线圈。

  • 细导线
  • 不绣钢丝

拆过耳机的话一定会记得里面暗红色细漆包线组成的音圈,虽然是平面线圈我们也可以这么仿照着来。由于不用考虑绝缘问题,所以裸导线或者细漆包线,金属丝都可以。

1.2 扬声器基材

如前所述,布料,纸张,木片,还是贝壳都没有问题。各种材料的刚性和密度不一,出来的声音也各不相同。具体来说就要靠各自的尝试了。

1.3 电路

  • 一颗大磁铁,磁力越强越大的越好
  • TIP122三极管


2 扬声器原理

日常生活中的物品变成扬声器 附视频

在此感谢一下遥远的法拉第同志,他发现的电磁感应现象是电磁式扬声器的基础。

给平面线圈通电的时候,线圈可以等效为一个电磁铁。当通入电流变化时,线圈产生的磁力变化,受到固定磁体的吸引/排斥,运动的线圈带动基材运动,将振动传播到空气中,就形成了我们听到的声音




做好了上面的准备,就可以开始扬声器的制作了。


日常生活中的物品变成扬声器 附视频

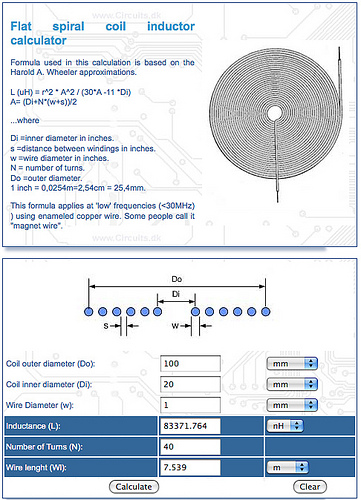

对平面线圈的电感量计算有兴趣的DIYer们可以参考 电磁感应线圈计算器

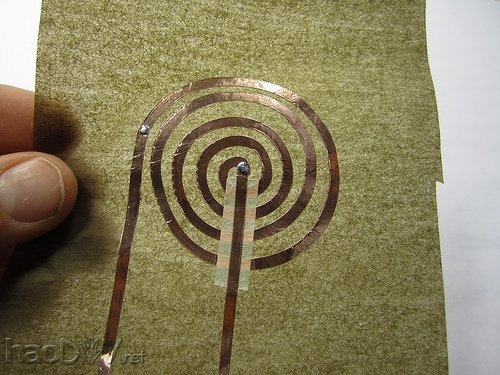

3.1 金属箔扬声器

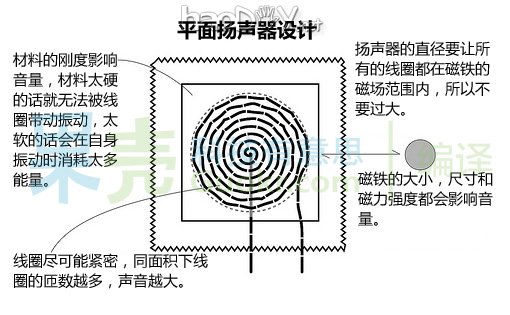

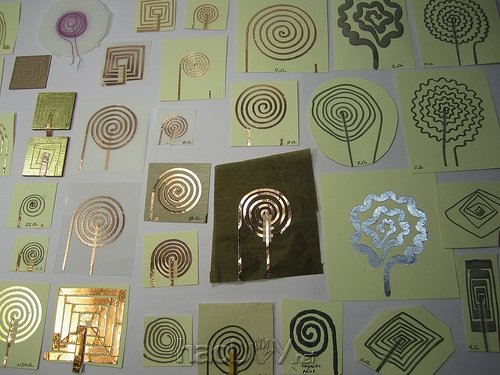

首先是设计图案,视频中的各种线圈仅供参考,你可以自由发挥,看起来差不多是那个样子就行。


日常生活中的物品变成扬声器 附视频

用铜箔的话,直接裁下或者腐蚀出需要的形状,在纸片或者布片上粘牢就行。引出线可以直接焊在上面。

用金箔或者银箔的话,工艺要稍微复杂些,可以参考 《贴金花鸟盘》 文章中介绍的贴金工艺



听听效果吧。

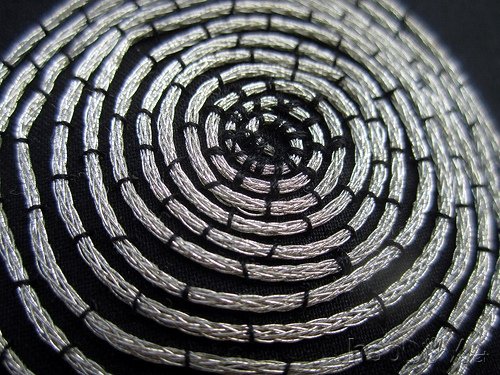

3.2 针线活里的扬声器

日常生活中的物品变成扬声器 附视频

这时候需要使用的是细导线(金属丝)和一块布料,还有针线工具。

把金属丝在布料上圈上一圈又一圈,用针线固定好,做好线圈首尾的引出,扬声器就完成了。



效果展示

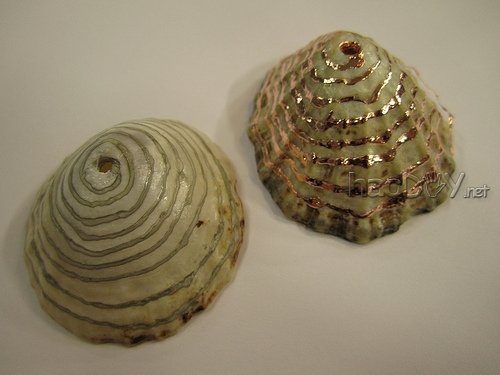

3.3 贝壳上的扬声器

日常生活中的物品变成扬声器 附视频

需要一个大小合适的贝壳。

先在贝壳上用导电涂料画出螺旋线圈,然后电镀上一层光亮的铜增加导电性。



3.4 木质扬声器

日常生活中的物品变成扬声器 附视频

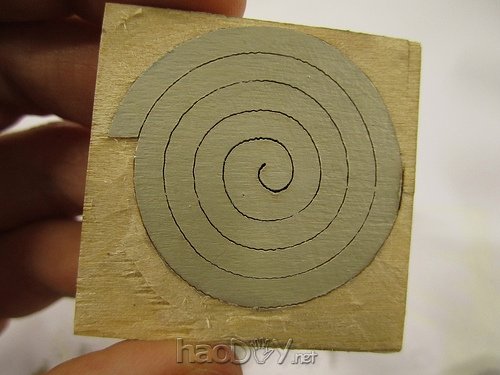

找一块薄木片,表面均匀涂好导电涂料,然后就可以手工或者机器在上面刻出导电的线圈。



3.5 变色液晶的妙用


这个扬声器的特点是效率比较低,换句话说有不少热量消耗在线圈上而不是变成声音。但是我们可以变废为宝,把一些温敏变色液晶涂料涂在扬声器上,然后会有一些有趣的效果:)



4 外壳和电路

日常生活中的物品变成扬声器 附视频

日常生活中的物品变成扬声器 附视频

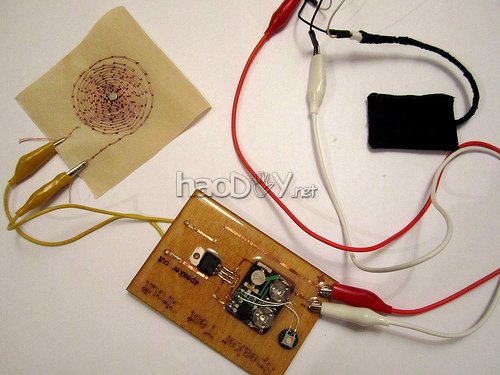

最后的工序是把做好的导电线圈固定在强磁铁的磁极附近,建议做一个坚实不易变形的支架,把线圈挂在磁铁上方,并且把线圈和磁铁都和支架粘结实。

日常生活中的物品变成扬声器 附视频

固定好以后,接上电源试个响吧~

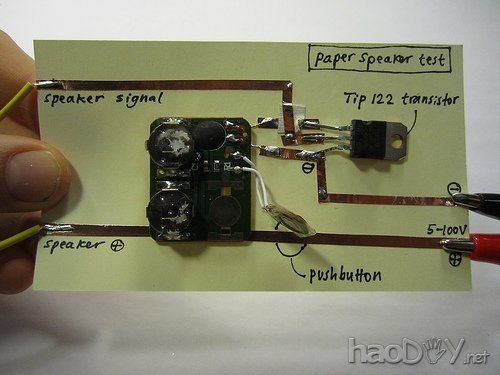

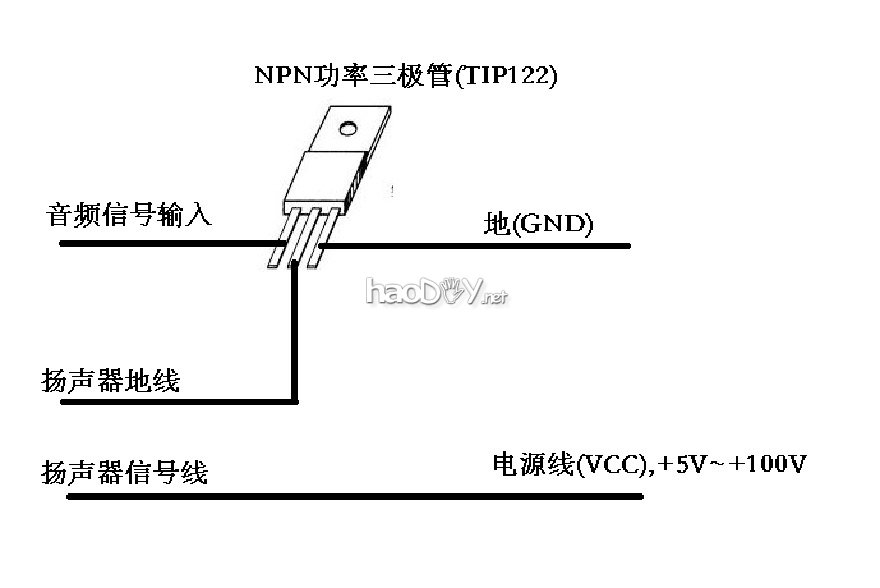

自制的扬声器需要的功耗比较大,所以一般需要一级功率放大电路来驱动。搞功放的筒子们可以直接用上,没有的话也可以用最简单的方法就地搭一个,一个大功率三极管就够。
