我有一个黑色的折叠音箱，以前买魅族mp4的时候赠送的，音质还挺好的，缺点就是要么使用充电器供电，要么使用三节电池供电。本来折叠音箱就是为了方便携带的，但是这么一来就不具有便携性了，买电池吧又污染环境。现在市面上有很多移动电源，于是我就有了让其二合一的想法，最后干脆一不做二不休，再买个蓝牙耳机装进去，这样就可以变成充电蓝牙音响了。废话少说，翠花，上图。

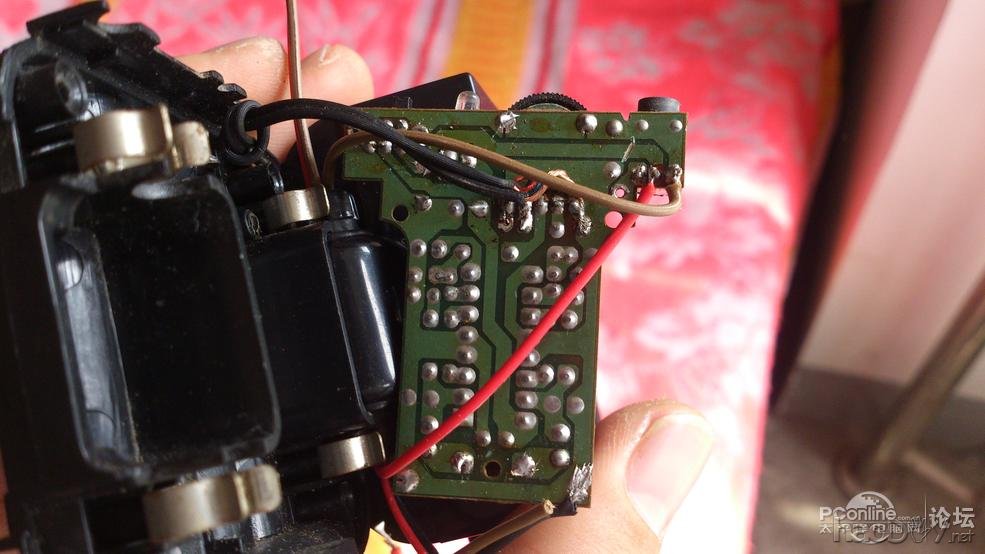

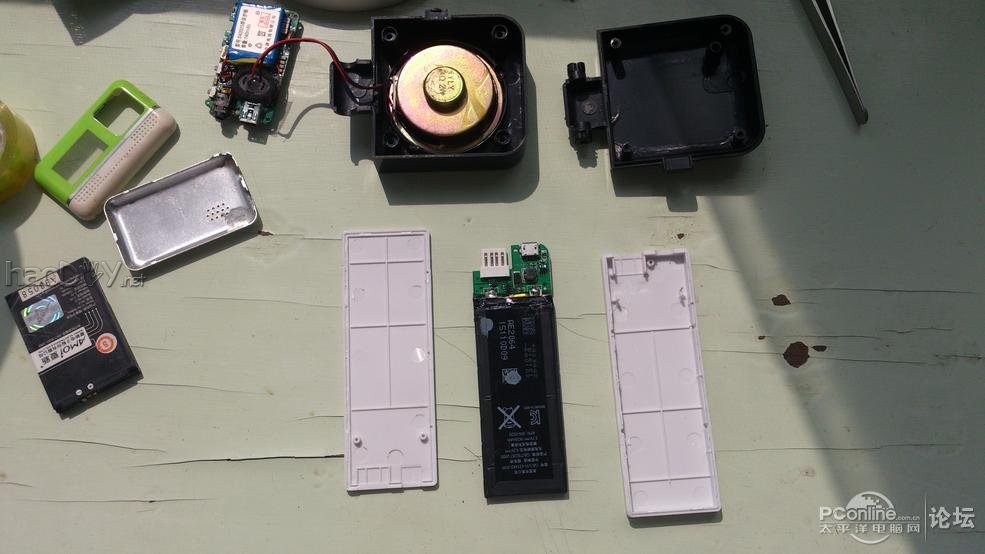

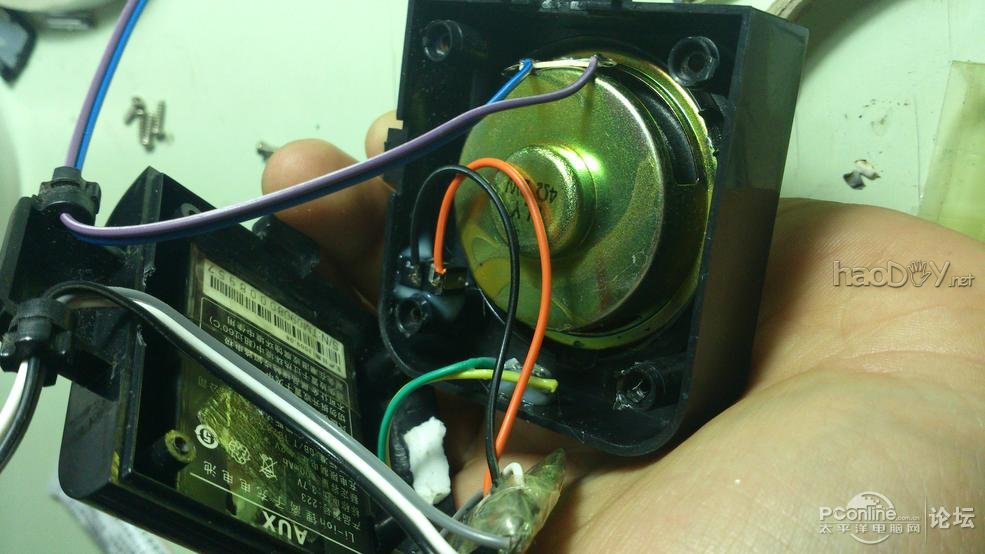

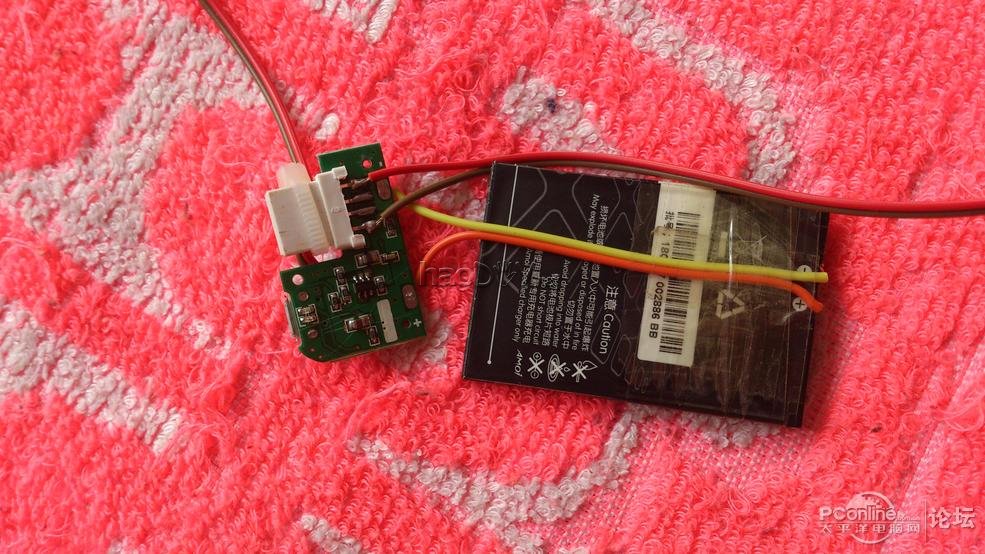

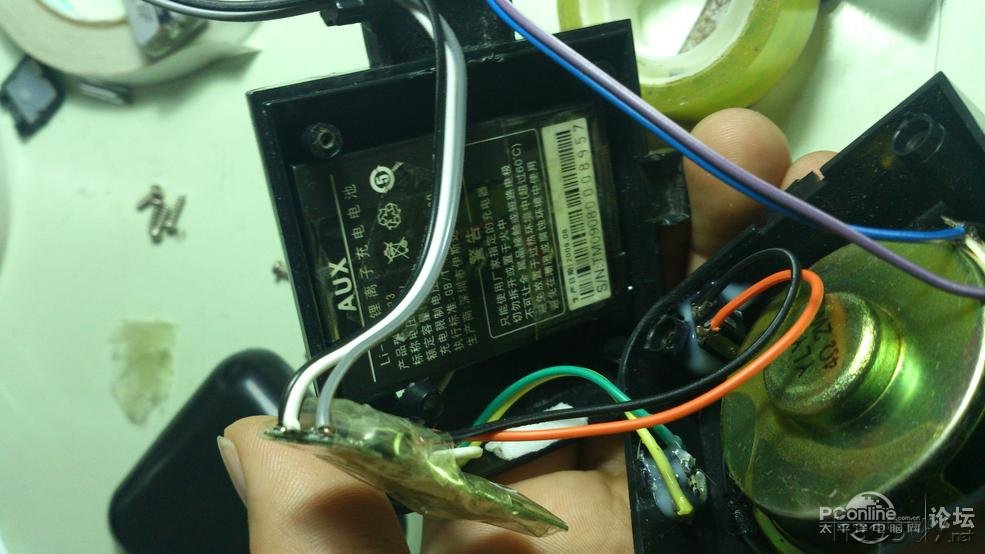

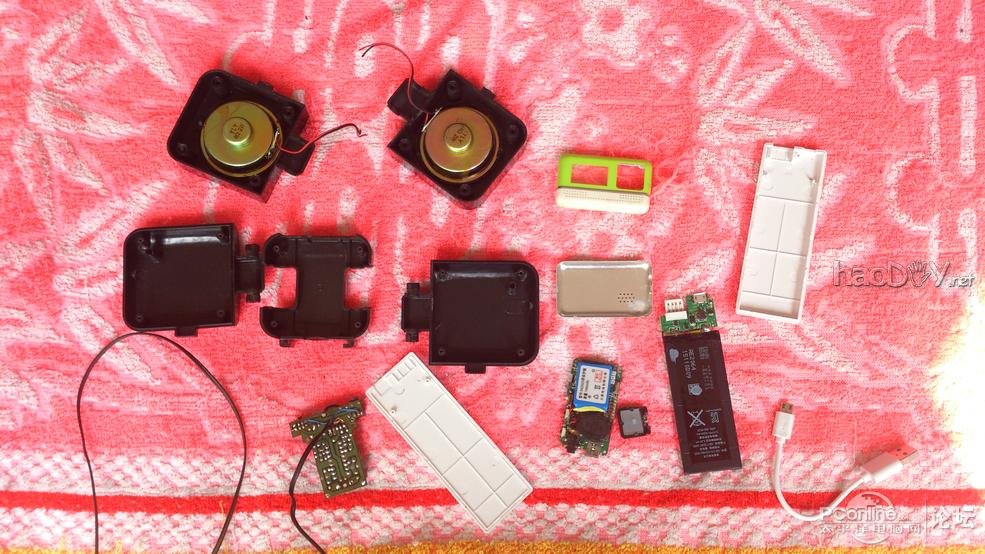

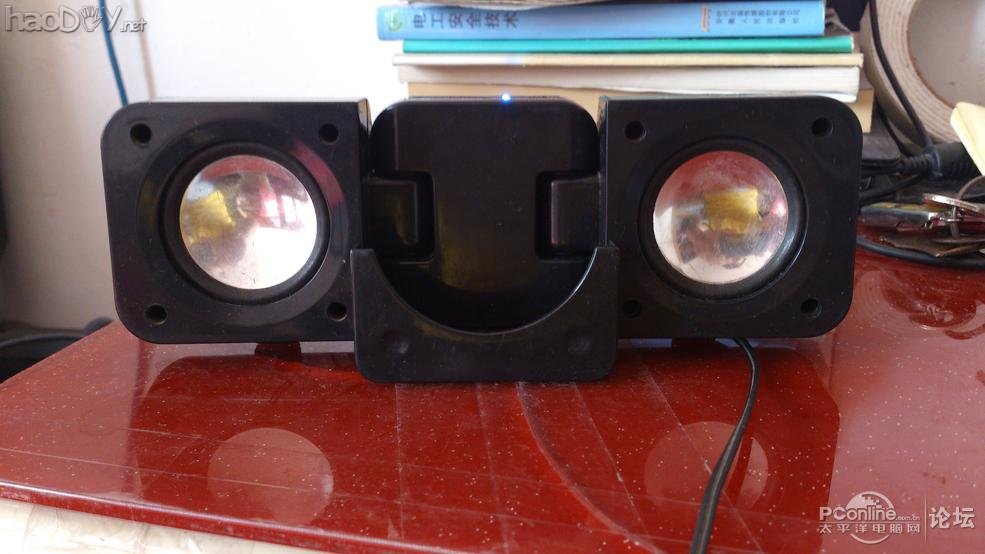

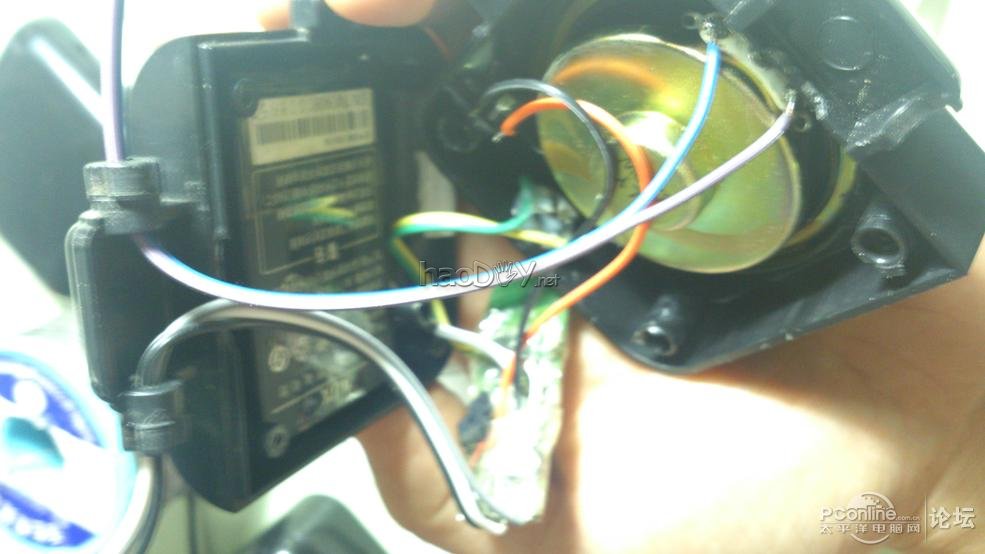

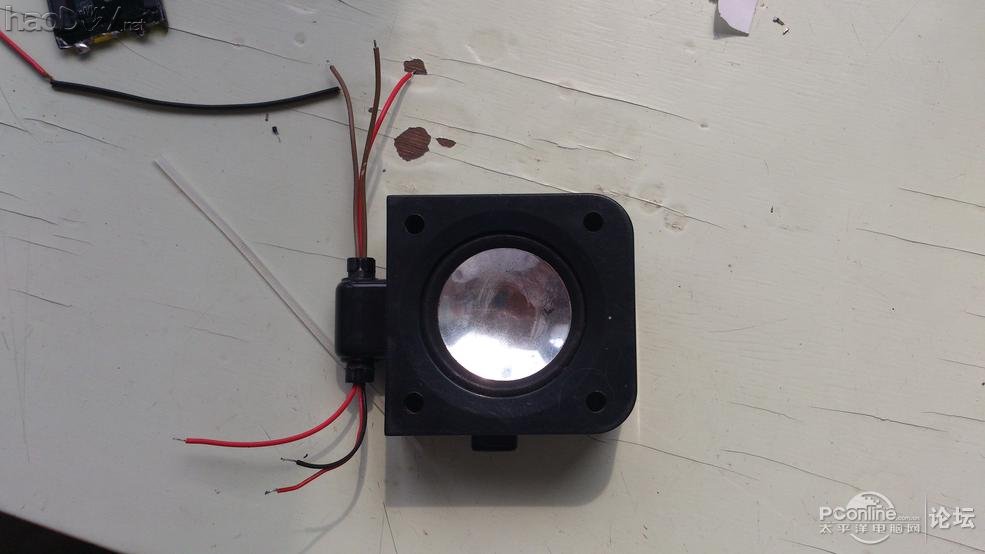

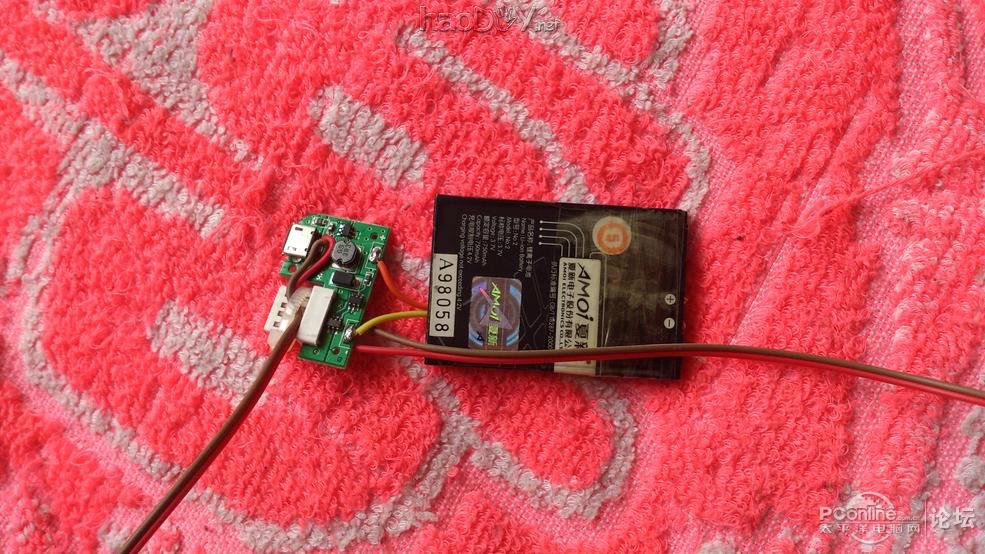

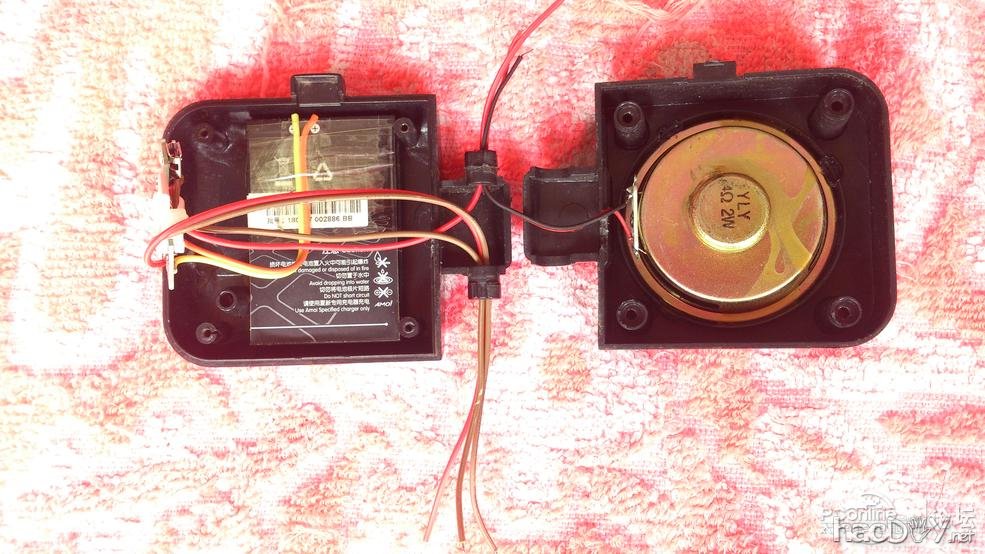

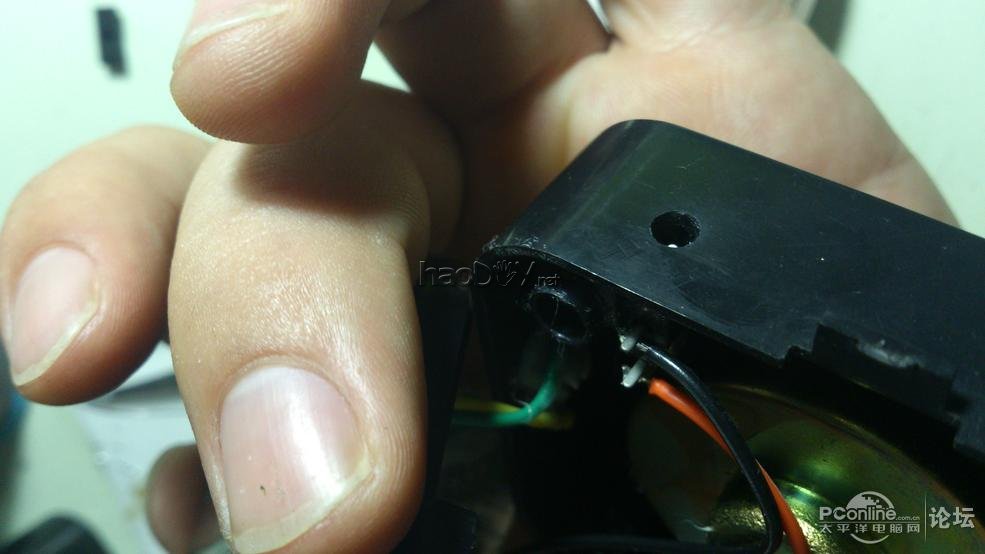

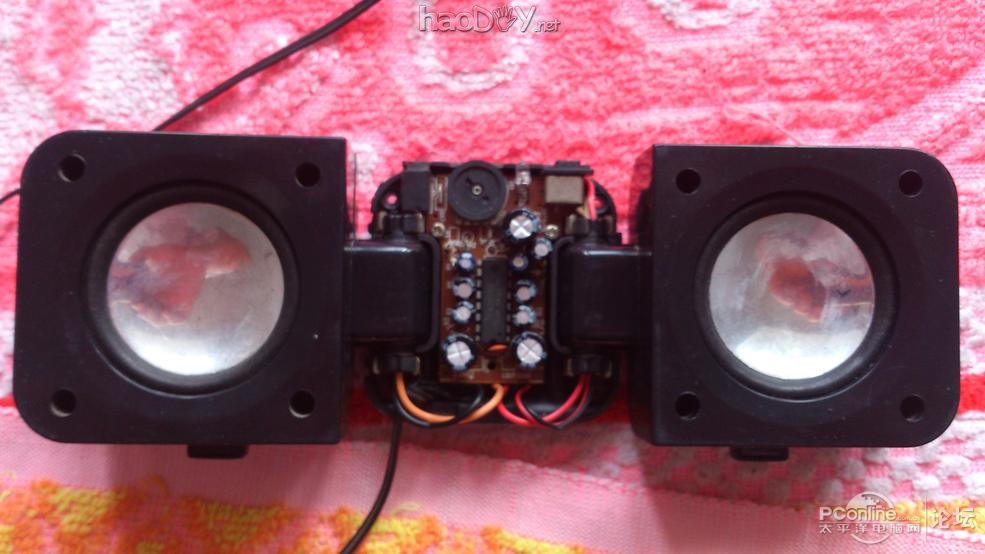

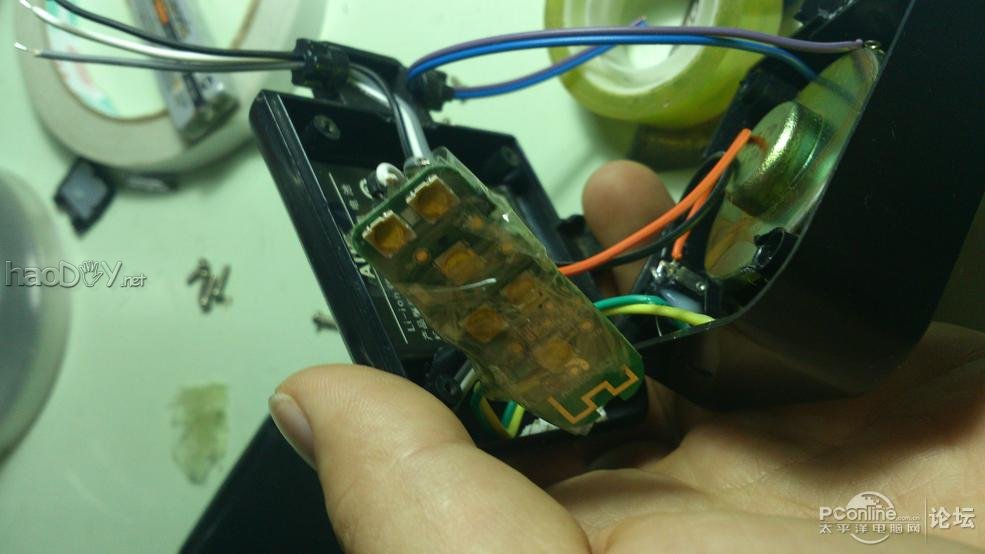

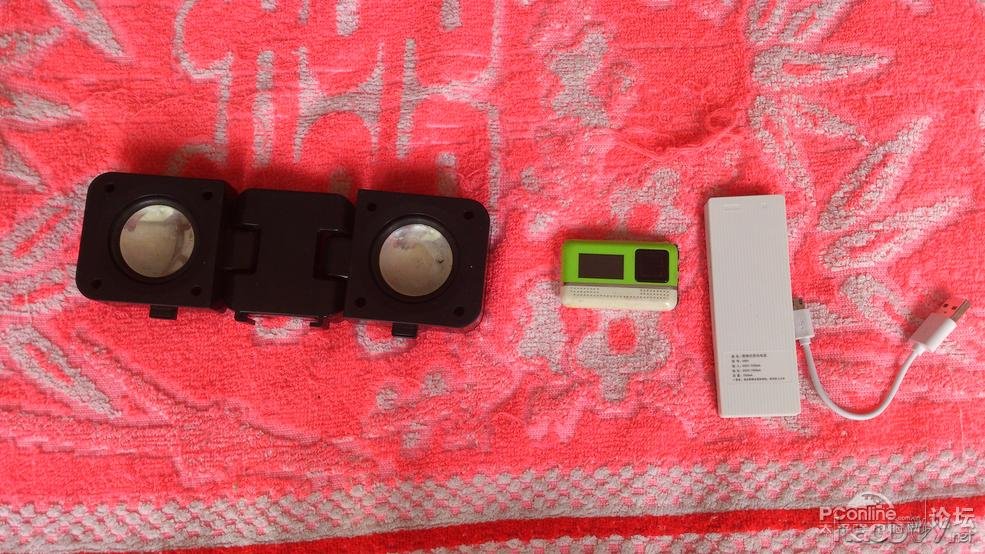

上面的从左到右，分别是音箱，MP3，和别人帮我顺道买的移动电源（25块大洋）。可能有人要问了，为什么把MP3拍进来，其实是这样的，一开始我准备把MP3放进去，无奈空间太小，无法做按钮，所以最终使用蓝牙耳机替代了它。  上面是我的部分使用工具，太寒酸了，跟DIY达人相差十万八千里啊。  上面是把它们五马分尸后的照片。  因为两边的喇叭部位内部剩余空间大，所以打算把移动电源放进这里，无奈，移动电源电池太长了，此法失败，幸好我有几块以前淘汰下来的国产手机里的电池，大小正合适。  更换电池，焊接引线。明眼人一看估计就明白，两根输入，两根输出。  再上一张背面图，手法太菜，老师傅们教的什么焊点要光滑圆润通通都看不见，不过还算牢固。  上面这是焊接好了之后安放进去了，太乱了，有强迫症的人慎看啊。  这个是半成品图了。  这个是与音响的电路板的连接了，很多人估计要问，怎么处理充电问题，这个被年轻有为的我想到了，我把原来音响的供电口正极切断了，将这个供电口改成了移动电源的充电接口，再将移动电源的输出线直接焊接到开关位置了。不知道大家能不能看到切断的地方呢？ 可能还有人要问，你只切断一根正极，负极还是通的，这样会导致移动电源的充电口负极与放电接口负极短接的，说的没错，一开始没有考虑到，不过后来一想，移动电源的升压板上的负极是公用的，不用管它。早想到，一开始引出三根线就行了，真是的。 另外说一下啊，这个音响是5V供电的，我曾近试过直接使用锂电池供电，但是再播放高音的时候，因功放管电压不足有截波失真现象，所以后来又拆了，也想过在X宝上直接买一块升压板，后来发现直接买块升压板还不如买个移动电源便宜。  再将其安放回去。就差没有上前盖了。 以上是同一天做的，下午接到电话，说有个楼盘降价开盘，于是我去买了栋房子就回来了。把这事给忘了，等到忙完房子的事之后，我就改变了注意，决定不要mp3了，把蓝牙耳机装进去。  之前的步骤忘了拍照片了，大家自己想象一下吧。  上面图片最底下，使用胶布裹着的就是蓝牙耳机的内部电路板了，外壳扔到垃圾桶被我的子孙们围着，我也不愿意再翻出来拍照了。  上面这个看的清楚一点，那两根连在一起的黄色和绿色的线，其实是焊接到蓝牙耳机的播放配对那个按键上了，这个按键功能实在太多，不能不考虑它。  这一张拍的实在太烂了，早该换土豪金手机了。  这个是做的最好看的了，它是蓝牙耳机的充电接口了，对了，忘了跟大家讲，蓝牙耳机的预装电池太小了，我更换了一块大的，也许有人要问，为什么不连接到旁边那块移动电源的电池上，我想说的是，我电池多，嫉妒去吧！黄绿那两根线接的是一个按钮，安装到侧面了，忘了拍照，下次补上啊。对了，这些个充电接口啊，按钮啊，还有这些线啊等等，都是我以前在X宝上买的，X宝太强大了，据说上次有人在那上面卖飞机，不知道是不是真的。  完成了，给大家上一张完整的图吧，想听听效果，欢迎来我家做客 (责任编辑：admin) |
