用废旧物品拼凑一座led数码钟

时间:2013-03-31 17:20来源:www.crystalradio.cn 作者:tianxiang 点击: 次
找来以前做的数码摇奖机电路板，再用月饼包装盒做个外壳，旧手机充电器一个，没有买一分钱的元器件，就这样拼凑了一个数码钟，虽然感观较差但效果还可以。乘矿坛第三届DIY大赛之际，到此凑个热闹。 石英钟芯片实际应用时未接1.5V电池，而是在5.7V的电源电路

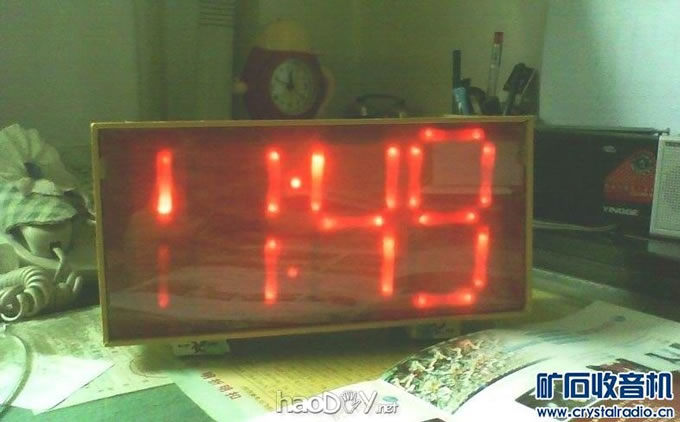

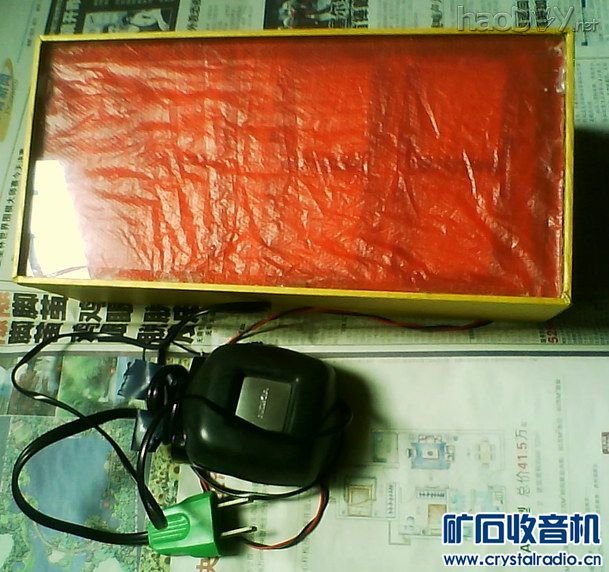

找来以前做的数码摇奖机电路板，再用月饼包装盒做个外壳，旧手机充电器一个，没有买一分钱的元器件，就这样拼凑了一个数码钟，虽然感观较差但效果还可以。乘矿坛第三届DIY大赛之际，到此凑个热闹。

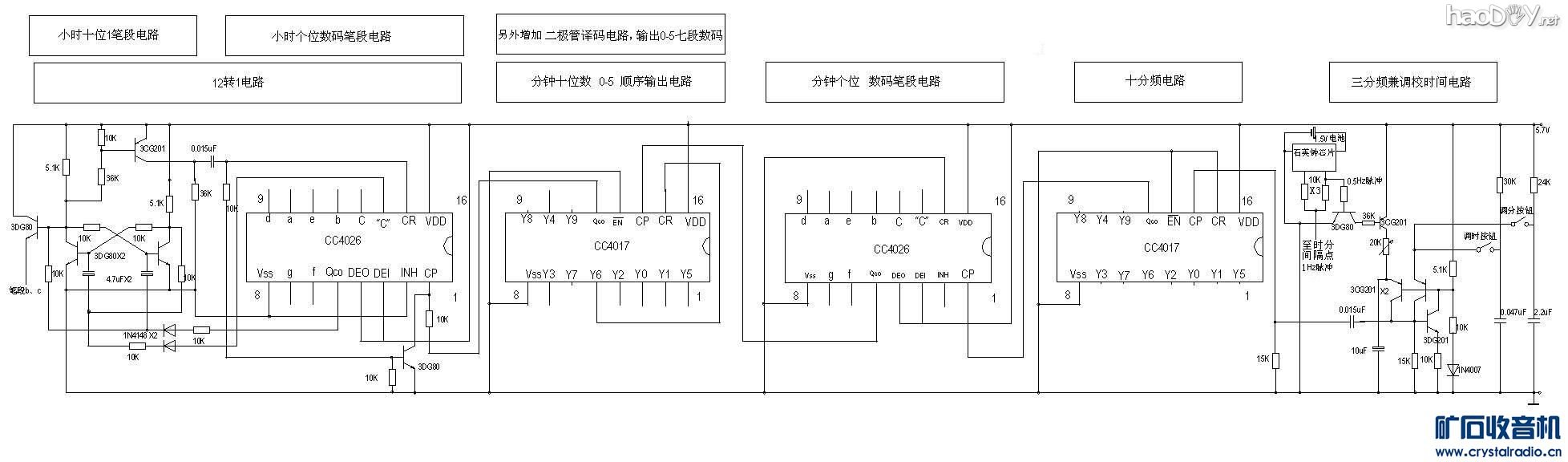

石英钟芯片实际应用时未接1.5V电池，而是在5.7V的电源电路中串联10K电阻，用普通LED(2V内压降)获得电压降对其供电，当然也并联了一只10uF的电解电容。

电源改成三节5号电池供电（4.5V）时，时钟运行正常，只是笔段亮度较弱




用废旧物品拼凑一座led数码钟





用废旧物品拼凑一座led数码钟





用废旧物品拼凑一座led数码钟





用废旧物品拼凑一座led数码钟
