CD4017构成的led点阵流水灯彩灯

时间:2014-06-08 19:14来源:未知 作者:admin 点击:
灯光的闪烁和流动可以用于各种各样的装饰,电子门标,广告装饰等等流动的灯光总是特别吸引人们的眼球。在夜晚,城市街头,一旦广告牌上的灯光流动起来,那它马上变得生动起来。流水彩灯是大家比较感兴趣的话题,我今天说的这一个,电路还是蛮简单的,它就利
灯光的闪烁和流动可以用于各种各样的装饰,电子门标,广告装饰等等…流动的灯光总是特别吸引人们的眼球。在夜晚,城市街头,一旦广告牌上的灯光流动起来,那它马上变得生动起来。流水彩灯是大家比较感兴趣的话题,我今天说的这一个,电路还是蛮简单的,它就利用大学所学到的数电知识制成,只要了解几种集成电路便可轻松明白它的原理。做好的彩灯可以放在客厅,卧室等地方,你会感到温馨;或是歌舞厅等地方以增加氛围。
  彩灯电路由2个集成块组成:一个是NE555,产生二进制变化、且频率可调的方波;另一个是CD4017,将二进制转换为十进制的数字译码器,按十进位的原则循环。该电路可以使10的倍数个光源按十进制的法则依次交替工作。下面是构成电路的几个部分及其原理。
  电源电路
  电源电路为普通直流9V电源,最好带有稳压电路,我就不再给大家复述了。
  振荡电路
  振荡电路由一块时基集成电路NE555和C2、C3、R1、R2等组成(其中C2为延时充电电容,C3为抗干扰隔离电容,R1、R2为延时充电电阻,而R2又为放电电阻)。通电后,因电容C2两端电压不能突变,2脚的电压为低电平,集成块NE555的内部触发器被置位,3脚输出高电平。同时,由于电源经电阻R1和R2向C2充电,使6脚和2脚的电压不断提高,当电位上升到VCC的2/3时,集成块NE555的内部触发器被复位,3脚的输出电压翻转为低电平。同时集成块NE555内部的放电管导通,即7脚通过内部的放电管和1脚相通,C2上储存的电荷就通过R2、7脚放电,使6脚和2脚的电压不断下降,当电位降低到VCC的1/3时,集成块NE555的内部触发器被置位。同时集成块NE555内部的放电管截止,7脚被悬空,电源又通过R1、R2向C2充电,使6脚和2脚的电压不断提高……如此,周而复始,形成振荡。输出端的高电平维持时间取决于电容C2的充电时间常数,输出端的低电平维持时间取决于电容C2的放电时间常数。由于R2≥R1,故可以认为f放≈f充,目的是减小彩灯熄亮交替的时间间隔的差异。如用作其他情况,课按需要调整R1、R2、C2的参数。综上分析,3脚始终处于高电平和低电平的二进制变化状态,故此电路又称为无稳态电路。
CD4017构成的led点阵流水灯彩灯

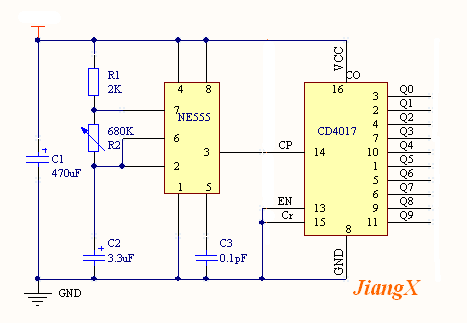

图1 振荡电路与译码电路

  译码电路
  译码电路由一块CD4017集成块组成。该集成块有3个输入端(2个时钟输入端CP的14脚和EN的13脚与复位端Cr的15脚)。有10个输出端Q0~Q9(依次为3脚、2脚、4脚、7脚、10脚、1脚、5脚、6脚、9脚、11脚)。还有一个进位端CO,其功能是:当复位端Cr加上高电平和正脉冲时,输出端Q0为高电平,其余9个输出端Q0~Q9均为低电平。时钟输出端CP对输入时钟脉冲的上升沿计数,EN则对时钟脉冲的下降沿计数。Q0~Q9这10个输出端的输出状态分别与输入的时钟个数相对应。如从0开始计数,则输入到第1个时钟脉冲时,Q1就变成高电平,输入第2个时钟脉冲时,Q2变成高电平……直到输入第10个时钟脉冲,Q0变为高电平。同时,进位端C0就输出一个进位脉冲,作为下一级计数的时钟信号。Cr为复位端,也为清零端。当Cr输入高电平时,电路复位,即输出端Q0为高电平,Q1~Q9为低电平。如此反复,只要集成块NE555的3脚送来的二进制信号不消失,CD4017将二进制信号转换为十进制信号的计码工作就会反复进行下去。 (责任编辑:admin)
