这是一个基于数字电路的简单作品，无需编程，无需电路设计，只需两块芯片即可。

此作品特别适合初学者制作，其本质就是用数字芯片CD4017构成的流水灯，显示方式根据自己的喜好、创意就OK。动手制作这样的礼物，送给ta绝对会是再好不过了。

首先，我们了解一下该作品的五脏六腑：

    1. 杜邦线（若干）

    2. 万能板X2

    3. 电位器X2

    4. 470uF电容X1

    5. 二极管X4

    6. 变压器X1

    7. 104电容（若干）

    8. LM7809芯片X1

    9. 散热片X1

    10. 各色LED灯(若 干)

    11. 100uF电容X1

    12.2K电阻X1

    13. 680欧电阻（若干）

    14. 共阴 数码管X4

    15. NE555和 CD4017 （各一片）

    16. 芯片底座X2（有利于芯片的二次利用）

    17. 木板5块加包装纸2张（尺寸大小根据自己情况而定）

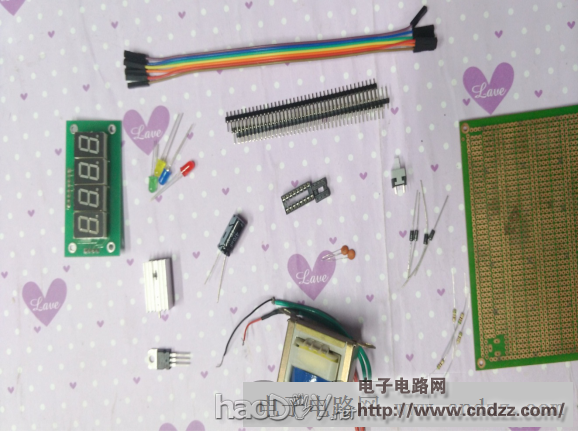

所需器件如下图所示:

我把作品电路分为3个部分，这3个部分都是以我的实物为依据的，你当然可以有更好的创意来改进它。

一、 电源电路：

既然作品定位是礼物，所以电源一定要装在里面。

CD4017工作电压较高，加之彩灯使用环境是在室内的，所以我们考虑使用交流电源。3~5瓦的小型变压器即足够，要求变压器次级输出7~8V，这样经整流滤波后可得到系统需要的9~10V直流电压。

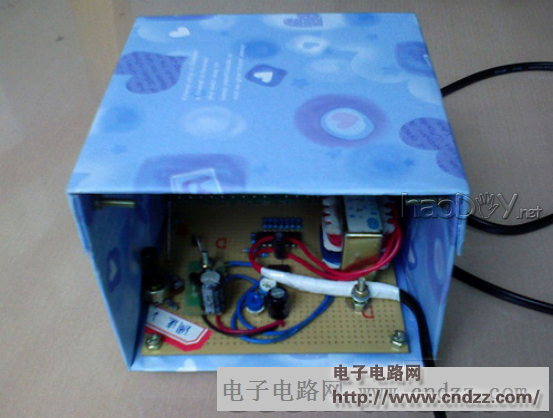

以下是该部分的原理图及实物图：

二、LOVE型生日彩灯：

1. 流水驱动电路：

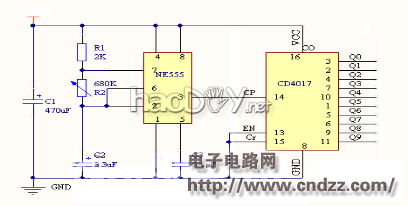

NE555和CD4017的作用。NE555组成振荡电路，CD4017则是计数电路。

心形中间部分LED产生流动的效果,就是靠NE555和CD4017的组合.我在下面为初学者详细讲一下电路原理。

振荡电路由一块时基集成电路NE555和C2、C3、R1、R2等组成（其中C2为延时充电电容，C3为抗干扰隔离电容，R1、R2为延时充电电阻，而R2又为放电电阻）。

通电后，因电容C2两端电压不能突变，2脚的电压为低电平，集成块NE555的内部触发器被置位，3脚输出高电平。

同时，由于电源经电阻R1和R2向C2充电，使6脚和2脚的电压不断提高，当电位上升到VCC的2/3时，集成块NE555的内部触发器被复位，3脚的输出电压翻转为低电平。

同时集成块NE555内部的放电管导通，即7脚通过内部的放电管和1脚相通，C2上储存的电荷就通过R2、7脚放电，使6脚和2脚的电压不断下降，当电位降低到VCC的1/3
