时间:2012-09-02 21:44来源:未知 作者:admin 点击:
我做这个箱子,是想将家里乱放的工具放在一起,另外我也想可以拿着它到朋友处有所搞作。 箱子是买现成的,老板说是治疗仪的箱子,本身就有插座、开关等,而原本的铁架、变压器和电路板都被拆掉了。 图片:1.jpg 买个箱子放东西就不算是 DIY,我打算先 DIY 上一
 我做这个箱子,是想将家里乱放的工具放在一起,另外我也想可以拿着它到朋友处有所搞作。

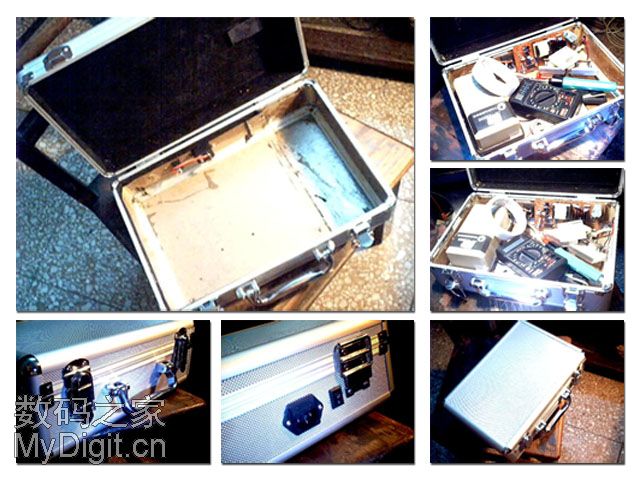

       箱子是买现成的,老板说是治疗仪的箱子,本身就有插座、开关等,而原本的铁架、变压器和电路板都被拆掉了。

DIY 电子维修工具箱


       买个箱子放东西就不算是 DIY,我打算先 DIY 上一个热风台,由于没有把握,所以我先做了一系列试验。

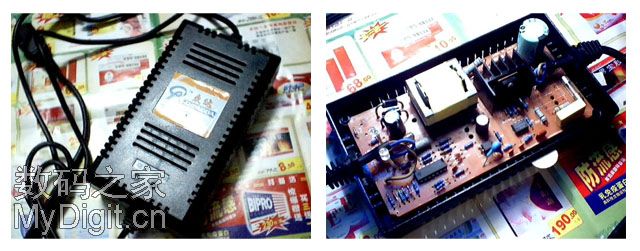

       首先买了一个二手的 36V 电动车电池充电器,为什么不用 220V 的市电,而用 36V 直流电,其实不单是为了安全,而是为了效率,可以说是有相当必要性的。

DIY 电子维修工具箱

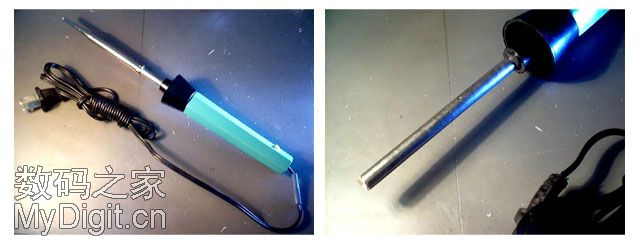

       我打算用电烙铁来改制热风台的手柄,一般电烙铁有内热式和外热式两种,从气密性考虑,毫无疑问,内热式的气密性要比外热式的要好。从加热效率考虑,内热式可以让冷风直接经发热芯流过喷出,而外热式,要流过它的中心铁管,而铁管外面是发热丝,这样不但间接了,而且发热丝还会白白地向外部散热,效率很低,所以选择了内热式烙铁来改造。

DIY 电子维修工具箱

       但是直接用原来的烙铁芯比较粗,挡住了冷风流过,只能换细一点的烙铁芯,50W 的烙铁用 20W 的烙铁芯,不过这种烙铁芯用瓷管包住发热丝,加热效率也不高,要吹出可熔锡的热风,必须用 50W 以上的烙铁芯,而且热量还不能全部吹出。

       最好就是让冷风直接流过发热丝,这样效率最高,但要拆掉瓷管,一来危险,二来由于发热丝太细,发热之后变软,后面发热丝的会被“吹”到前端,造成短路而烧毁。

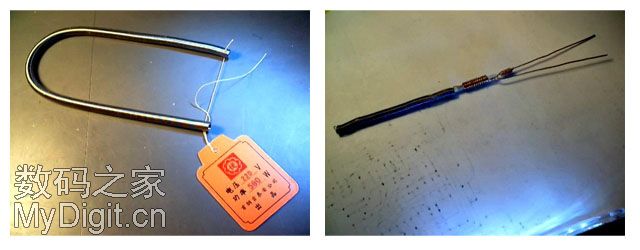

       所以决定自己用电炉丝绕制,我用 500W 电炉丝绕制,这样可保证机械强度,但是发热丝的电阻就很小,所以就不能用 220V 的市电,只能用前面提到的充电器。

DIY 电子维修工具箱

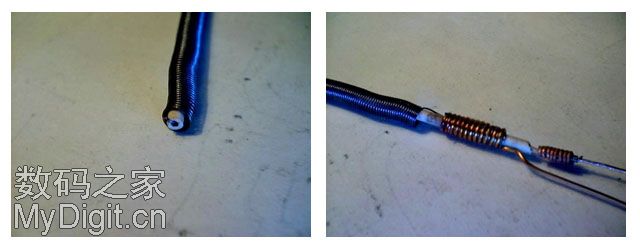

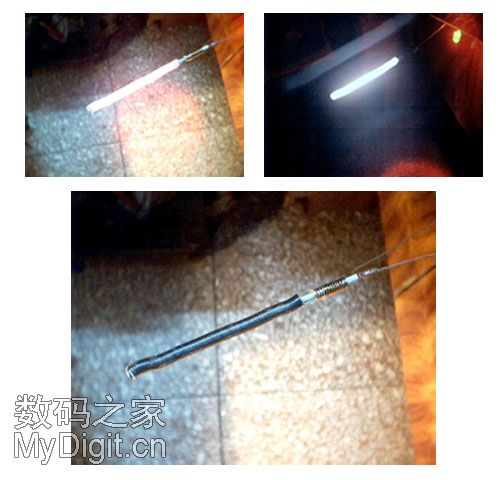

       电炉丝是铬铁合金,有弹性,难以绕制,可以先通一下电,烧一下就可以轻松绕制了,电炉丝是绕在瓷管上,瓷管是从 20W 的烙铁芯拆出来的,注意要用旧的烙铁芯,或者先通电至发红,冷却之后再拆,因为新烙铁芯不易拆得完整。

DIY 电子维修工具箱

       连线不要用烙铁芯原来的连线,它本身就是发热丝,要用粗铜丝,在连接部位多绕些,务求良好接触,还要有一定的耐热能力。

DIY 电子维修工具箱

       “点火”试验一下,感觉就是热浪逼人。

DIY 电子维修工具箱

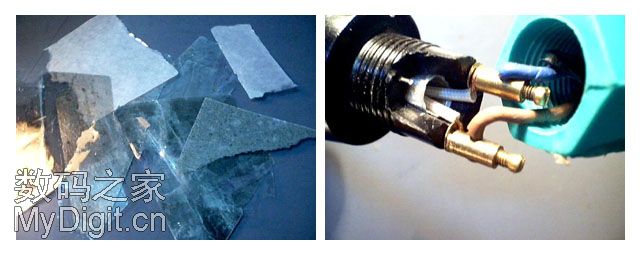

       为了避免短路,先用云母片在烙铁的铁管内铺上一层,云母很脆,要慢慢卷进去,然后用细螺丝刀伸进去小心整理,再将发热芯放进去,再接好线。

DIY 电子维修工具箱

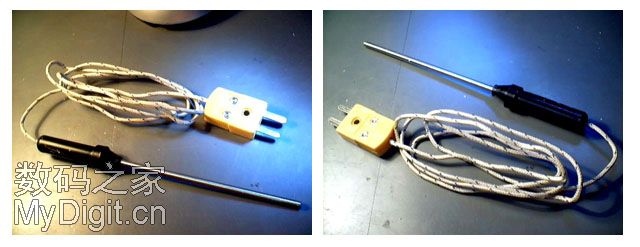

       发热芯的是 20Ω 的,36V 电源下,电流是 1.64A,相当于 60W,发热温度 800 ℃以上,我的探头极限也只能测这个温度。

DIY 电子维修工具箱

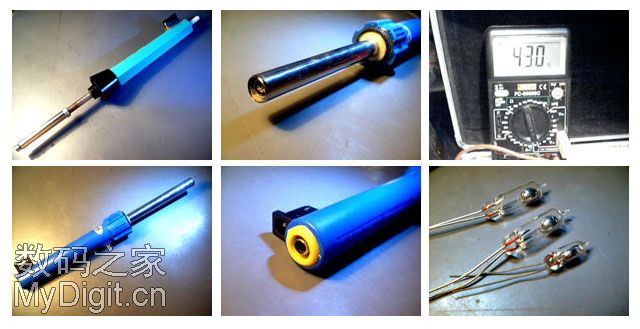

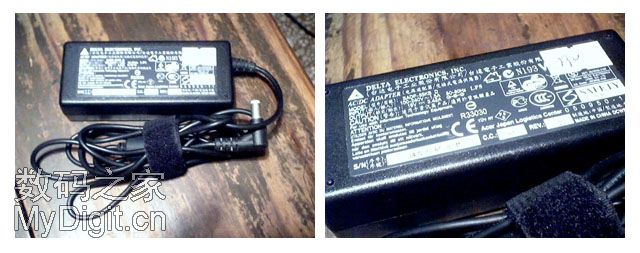

       最后,我又换了重新制作了另一支手柄,这支用外热烙铁改制,用 9mm 的镀铬铜管,刚好插进烙铁的内架,再用耐高温的硅胶固封,同时我将电源改为 19V,所以发热芯改成 8Ω,电流为 2A,相当于 40W,温度最高是 430 ℃。

       内部还装了水银开关和双色发光管,并有消除水银开关通断时的花火的电容,另外加强了气密性,由于效率高,加上冷风不断吹入,镀铬铜管也不会变色,即使喷出 200 ℃的热风,触摸靠近塑料手柄的铜管也不烫手。

       后面装了气管连接口,而电源插座装在侧面。

DIY 电子维修工具箱

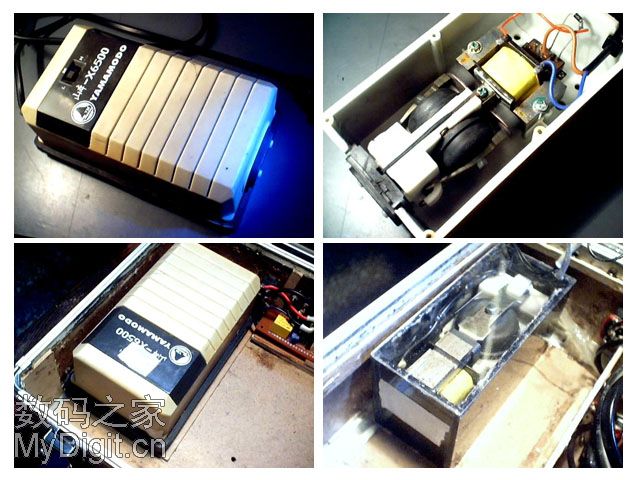

       气泵是在地摊买了一个二手的养鱼用的,这种气泵是中央结构,两个气泵相反方向震动,正好互相抵消,很少噪音,而且风力强劲,可以在水底几米下将气泡压出,抵住几个大气压,完全可以吹走小零件,而且寿命长,我家的养鱼的气泵,24 小时连续工作 5、6 年没出问题。

       问题就是体积太大,所以我把它的机芯拆下,用有机板重新组装起来,减少体积,还将噪音降到最小,甚至在晚上,声音也比电脑的风扇小。

DIY 电子维修工具箱 (责任编辑:admin)
