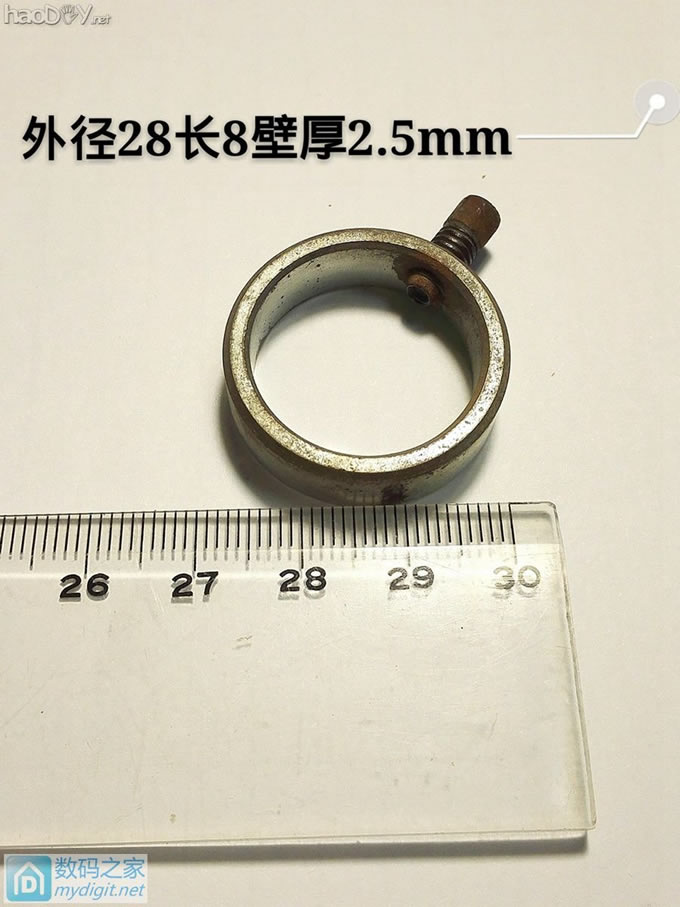

废物利用，利用电动车把手零件制作迷你拉马，贴子里有拆齿轮实战。除了构思，整个加工过程总耗时2.5小时左右。所用工具：小锉刀、台钳、烙铁、砂纸、电磨(可不用，用钢锯也行；没钢锯也行，用锉刀)、卡尺。坛友们担心牢固度的问题，这个不用担心，从缺口处正常用手是掰不变形的，除非用很大的力死命去破坏。如果实在担心，可参照文末总结中的说明。 1、电动车报废把手上拆下的一个零件：一个钢圈(外径28mm，管长8mm，壁厚2.5mm)和一个顶丝(M4.5mm)。这个零件具体的部位在电动车右手的旋转把手中(详图见二楼)，起到把旋转把手固定到车把上的作用。如果没有这个零件也不要急，千万不要去拆坏家里的电动车，会被爸妈老公老婆骂的，请看完贴子，有替代品的。

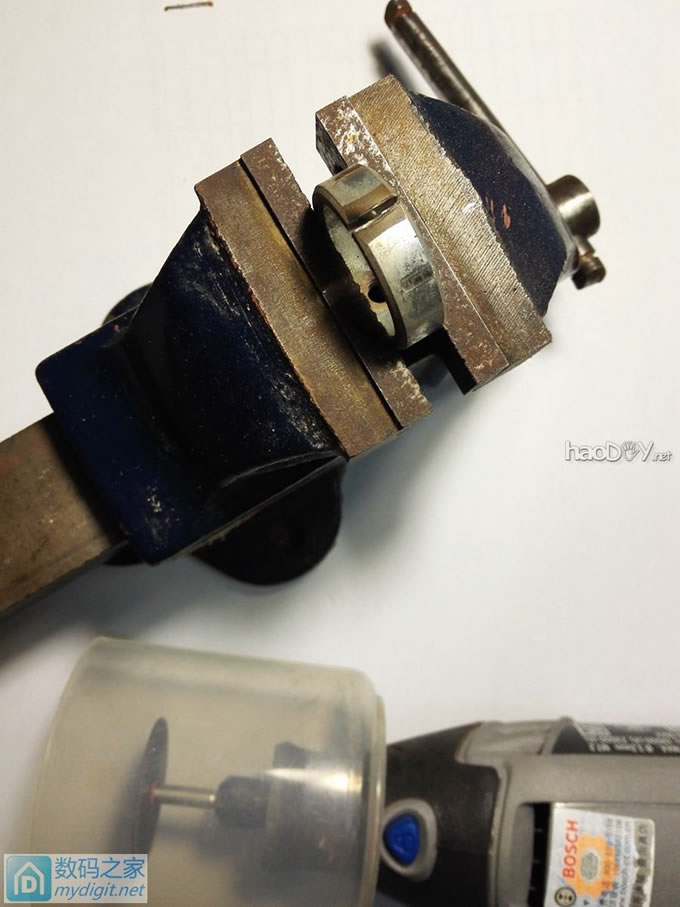

2、把钢圈夹到小台钳上切割开一缺口，我没有多想就切了，只切了一道，实际上应切两道口子，直接把一小段切下来，这样可以减少工作量。

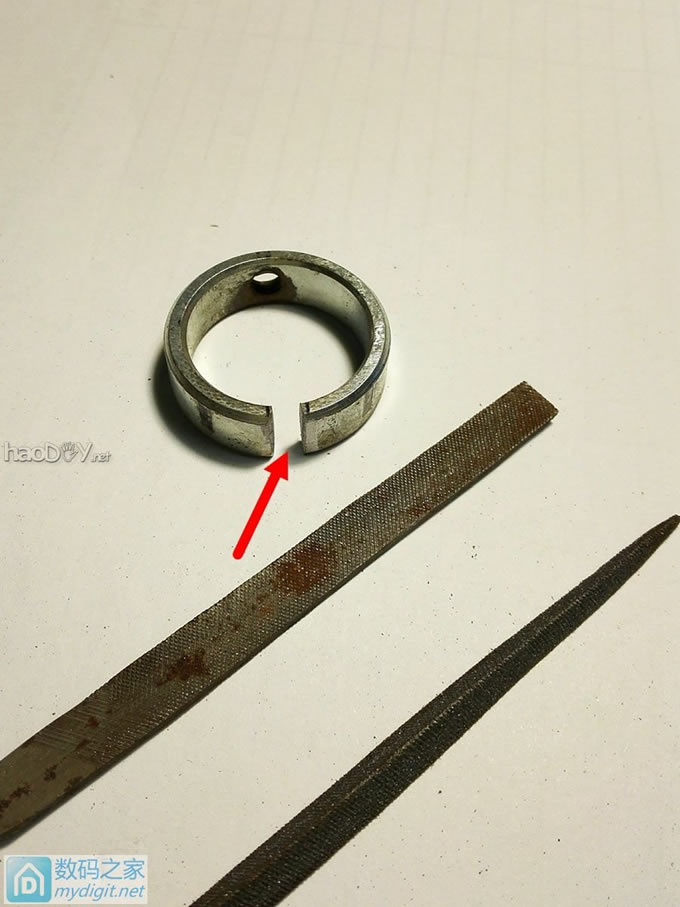

3、用小锉把缺口先锉到3mm，最终成品是开口3.6mm，也就是说可以对付轴径3.6以下的小马达。开口尺寸可按自已的需求来确定。

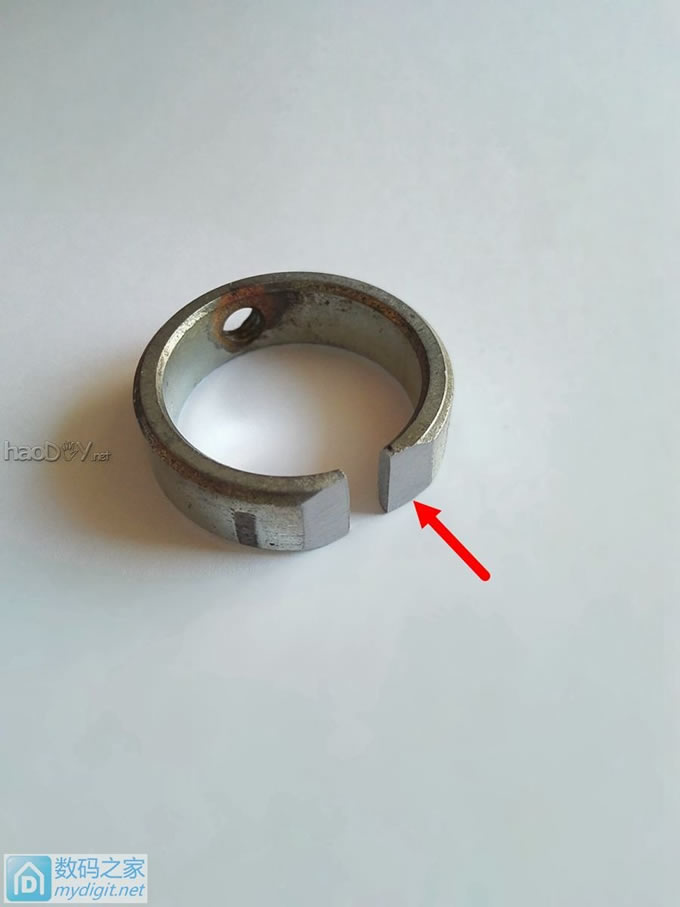

4、用锉刀把外面锉平成这样子。如果有砂轮机的话，那这一步就分分钟搞定了。
5、把里面锉成这个样子，加工变成卡爪。实际最终的成品，卡爪这个部位，内外还要锉得更薄更平些。卡爪太厚了虽牢固，但会卡不进，太薄了会不牢固，这个尺寸可按实际需求来加工。

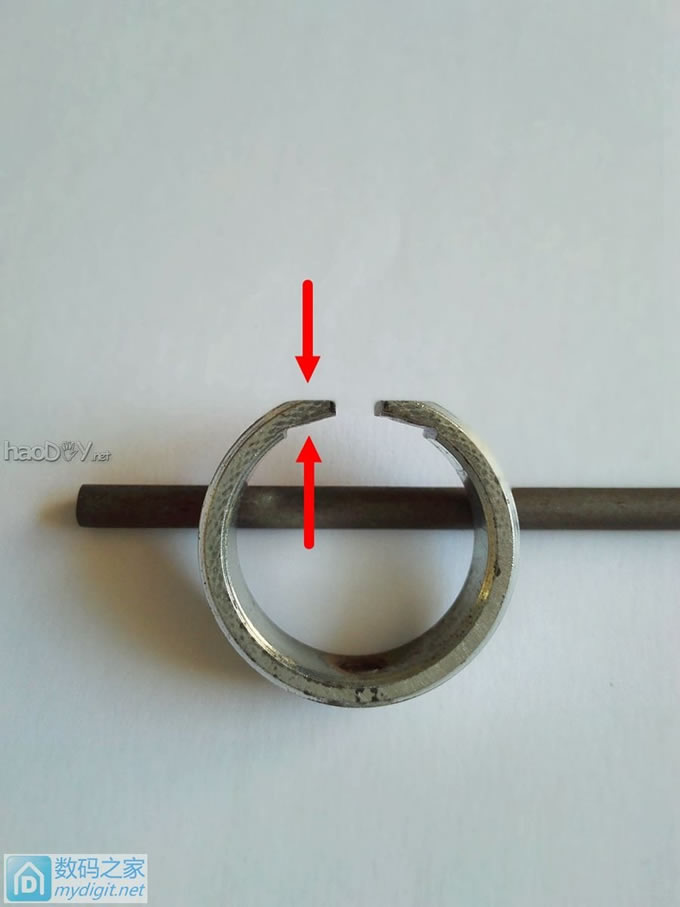

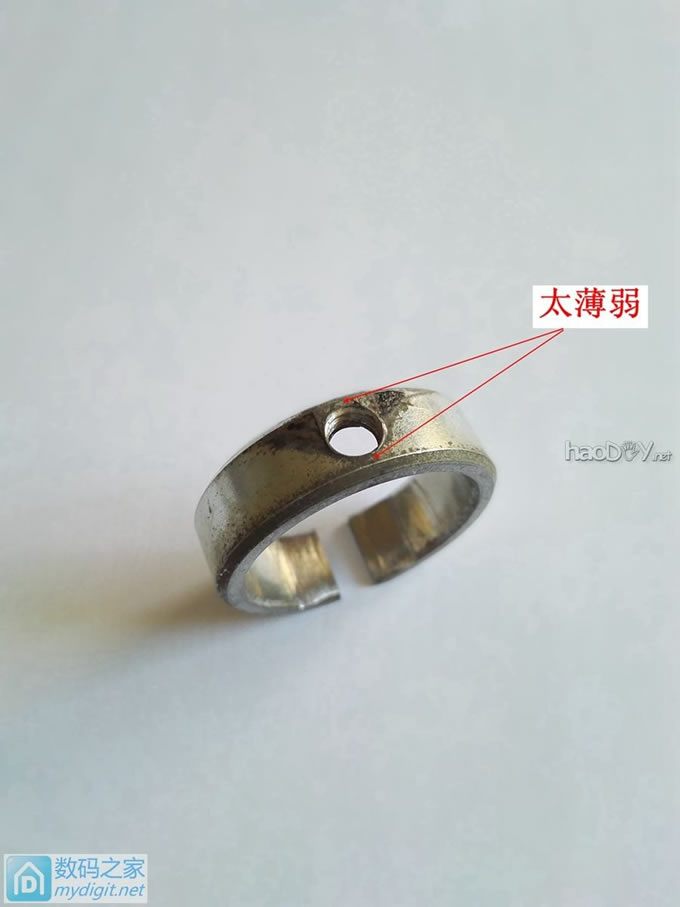

6、看一下箭头的部位，不牢靠的感觉，怕使用中受力后会变形。如果是用钢管制作，钢管截取的长些就没这个担忧了。

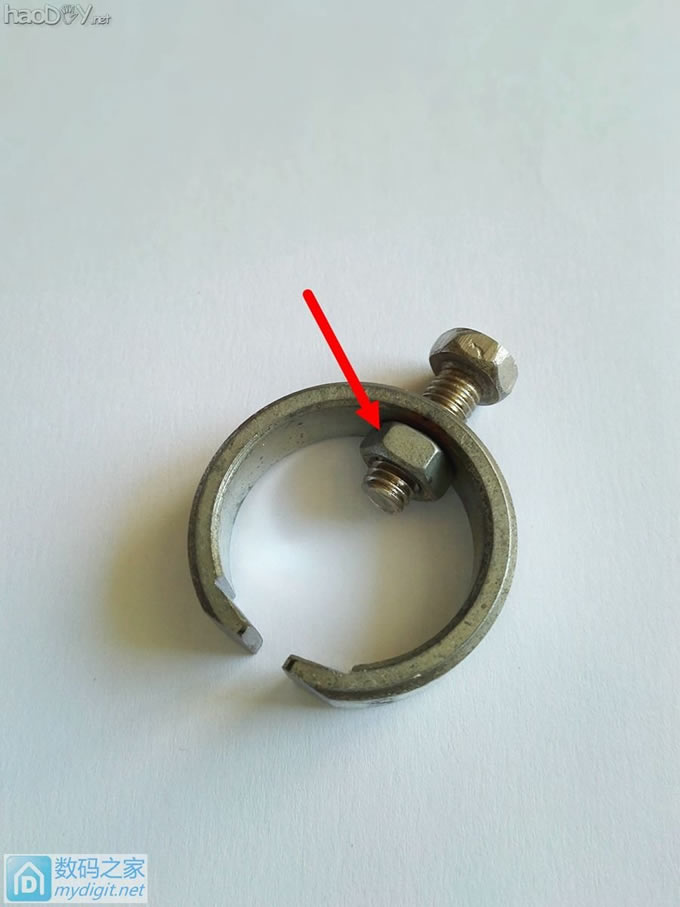

7、解决方法，里面加焊个螺帽，起两个作用：一是把刚才的薄弱点加固，二是增加了支撑螺杆的螺纹牙数，原来管壁上有4个牙，再加上这个螺帽，就稳固多了。为什么要加在管子内侧？大家可以想象下螺杆工作时，这个螺母的受力方向是向外的。如果是用钢管打孔攻丝的，螺牙的支撑强度够了，这个螺母也不需要。

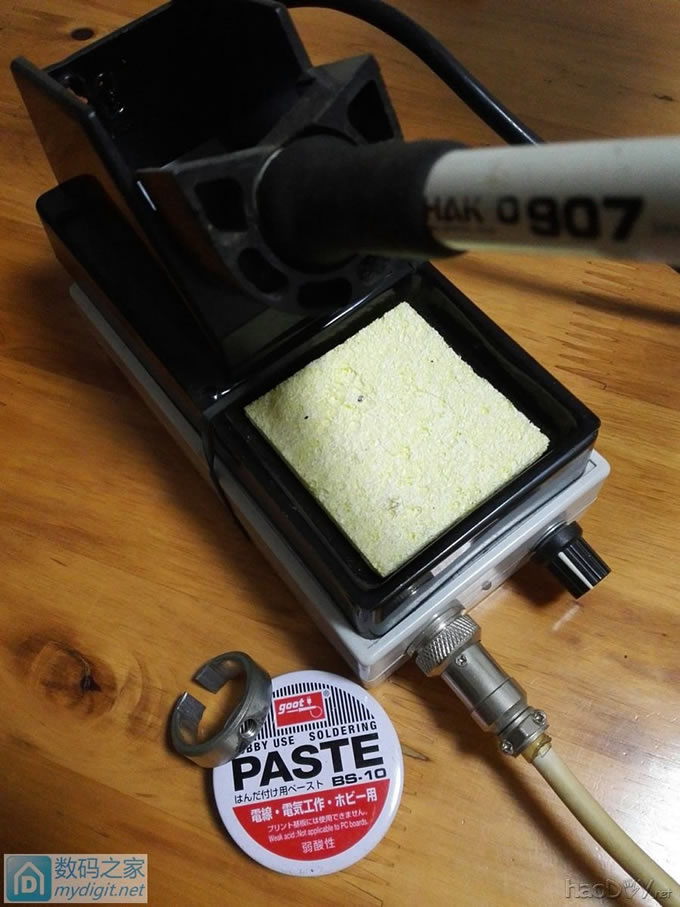

8、焊这个螺帽，因为是铁部件，再加上体积大散热快，单用松香不好焊，用焊膏好操作些，焊膏弱酸性，焊好后要清洗干净，不然这个拉马时间长了会生锈的。焊接前先把各个焊接部位用砂纸打磨下，螺母打磨好后，先涂焊膏、先单独把六边形的4个面上锡。然后把螺母、螺杆和钢圈旋转到想要的位置，涂好焊膏后把螺母焊到钢圈上。要点，一定要把螺杆拧上再焊，不加螺杆，直接焊螺母，螺母和钢圈的螺纹会对应不上的。烙铁是论坛神器T12，对付这个，温度要开到350度以上了。不要虚焊了，要看到焊锡完全和各部件浸润融合。

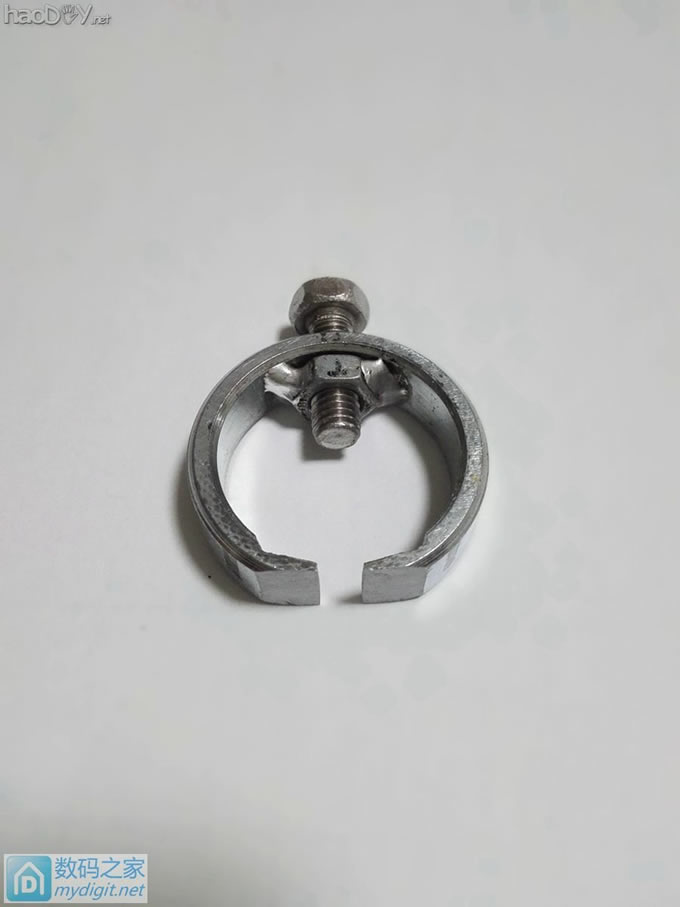

9、焊好的样子，到这步实际已完工了，螺杆手头没有合适长度的，只好先用这个M4.5的不锈钢螺丝了，如果有内六角螺丝会更好用。大家可能会有疑问了，这就完工了？螺杆又粗又短，怎么去顶电机轴啊？不要急请看下一图。

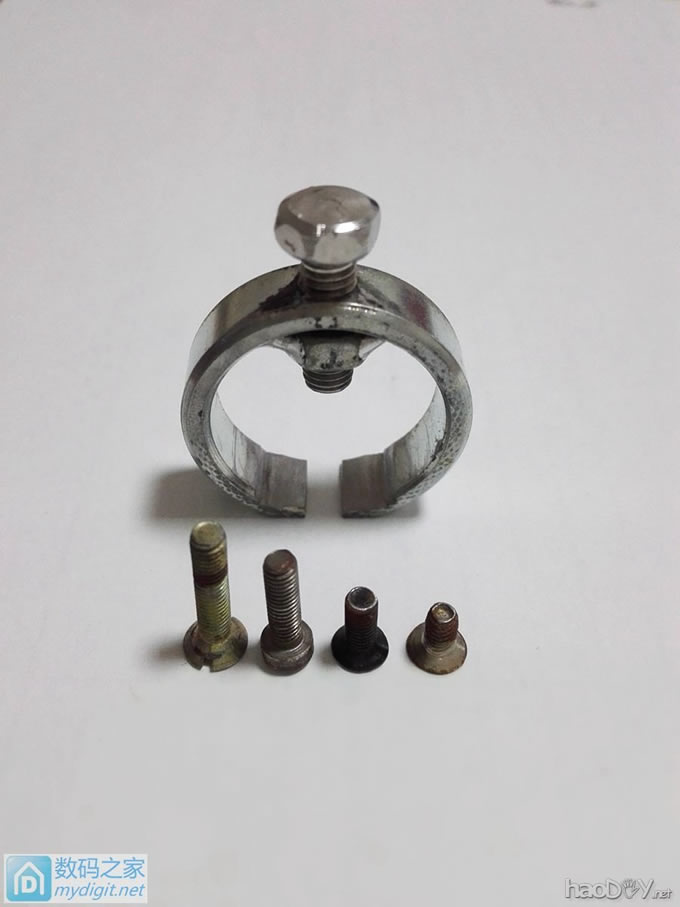

10、这是比其它拉马创新的地方。对应配件上场，比电机轴稍细点的螺丝上场，我这些是M3的，注意：一定要用平头螺丝，因为圆头的没法顶住啊。螺丝有牙的一头，要稍稍磨平些，因为有的螺牙头部有点斜的，到时一转动就偏向了。优点：通过更换不同长度不同粗细的小螺丝，可以应对各种不同厚度、不同轴径的齿轮。为了通俗易懂，便于解说，分配下角色，从左到右，最高的是大哥，最小的是四弟。

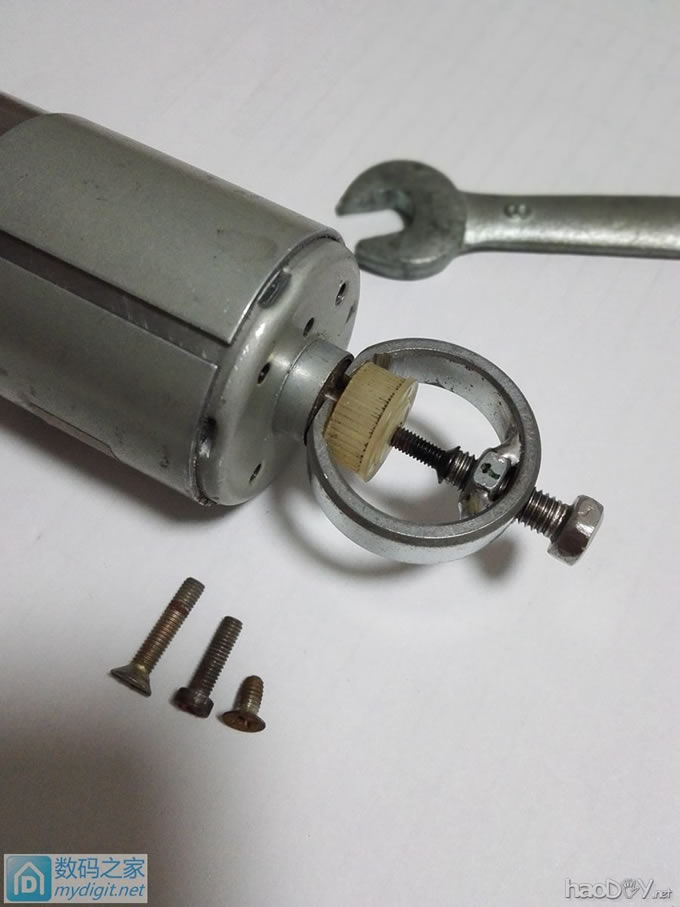

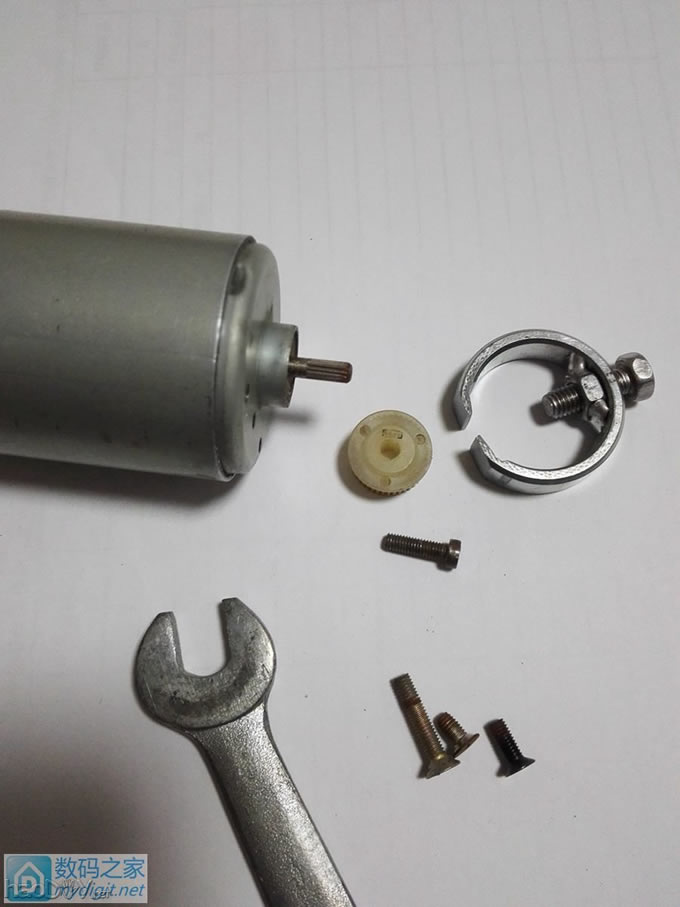

11、下面是实际操作，对象是万宝至的550电机，尼龙齿轮直径12mm,高8mm。 实战开始，四弟因为太矮小，不够格，所以先上的是三弟。

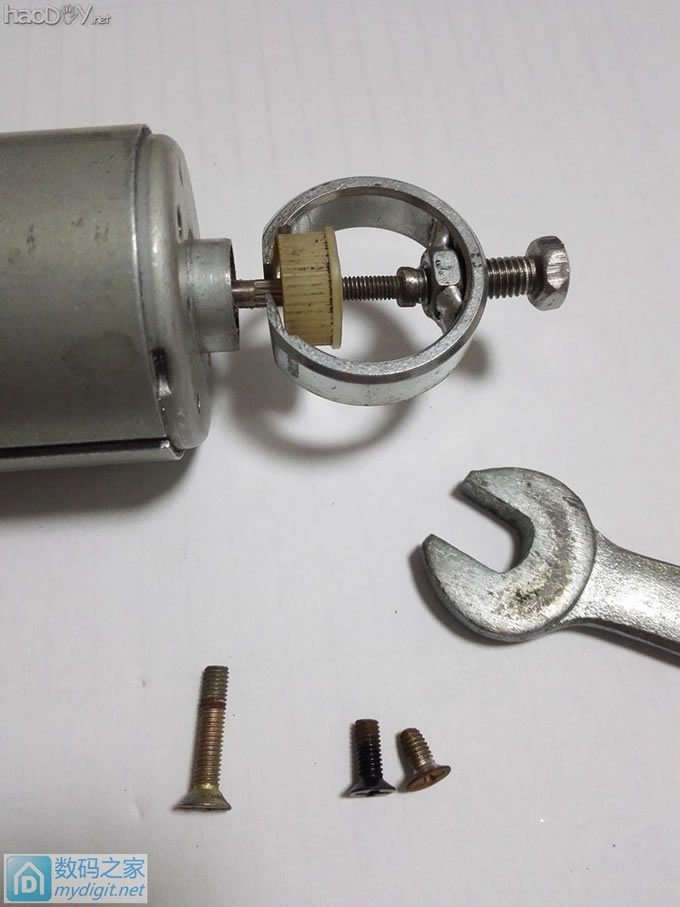

12、操作时，一只手拧扳手，另一个手要用两个指头把三弟夹在当中，轻扶一下，因为转动过程中，三弟可能会走偏的。用扳手很轻松的几圈后，停了下来。 齿轮：怎么不顶了，没用的家伙？! 三弟：冤枉啊，不是我没用，是大螺杆不行了啊。 我：没适合长度的螺杆啊，要不然一次就过了。 齿轮：我才不管，换人!

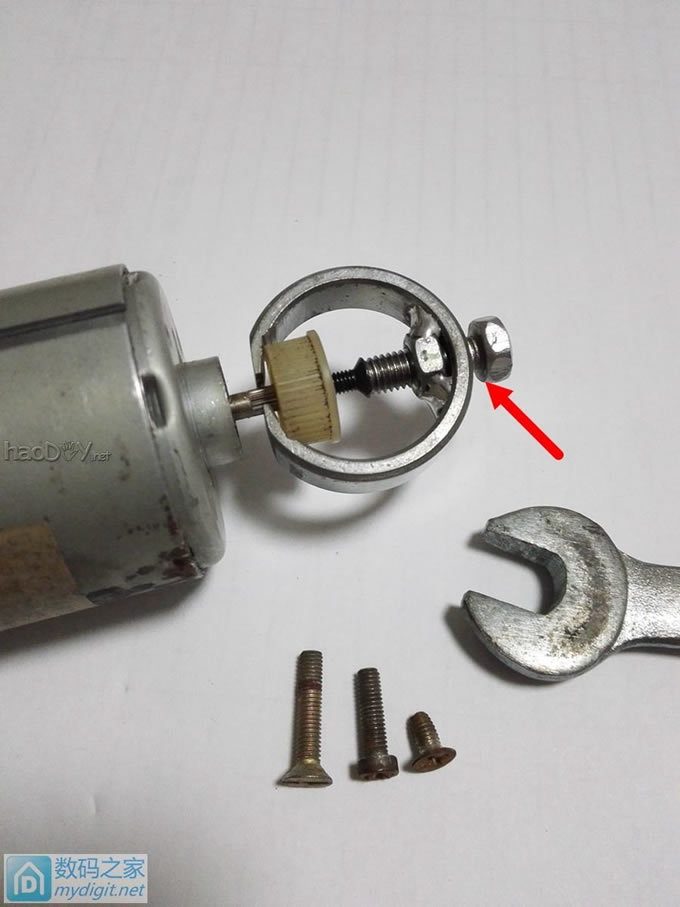

13、大螺杆后退，然后二弟上场了。顶住电机轴后，又是扳手轻松的拧几圈。 齿轮：啊呀呀，我支撑不住了。 二弟：嘿嘿，我还长着呢。
14、齿轮卸下来了，电机是3.175的花轴。战斗结束。

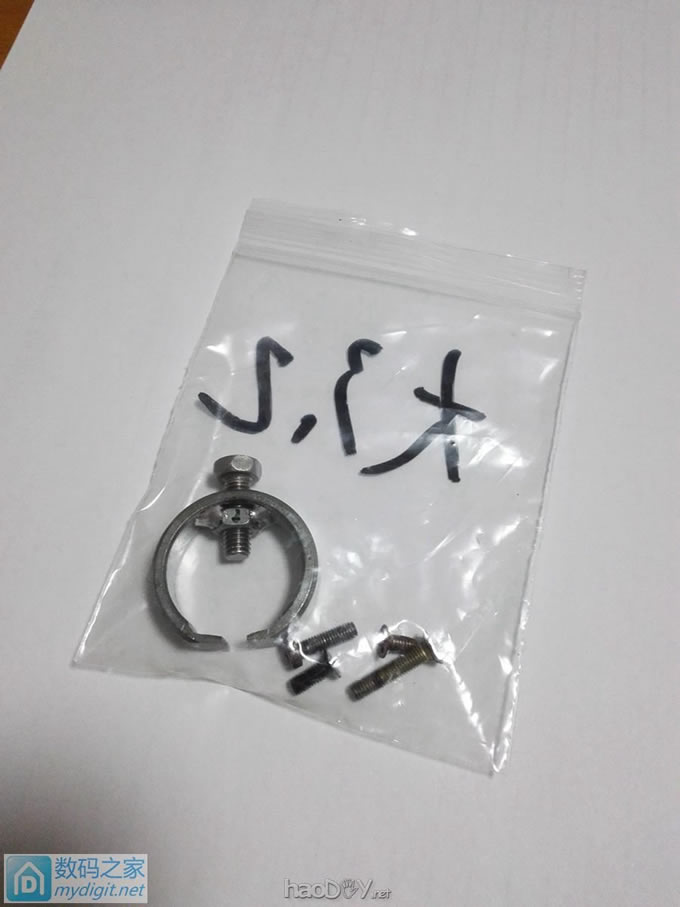

15、喷点WD40防锈，装进袋子里，收起来。(袋子上的字请忽略，那是买东西时TB卖家写的)
16、总结：论坛里也有用大螺母制作的拉马，一般人制作起来有难度，大螺母也不好找。我这个的优点是，加工量小，容易制作，行程长，材料易得。材料选用各种钢管都行，然后要有个丝锥攻丝用，没有也可打个洞，上下各焊个螺母替代，实际上里面焊一个螺母已够用了。管壁厚度小于2mm的不推荐，不牢固；过厚的也不推荐，加工量会增大。管径可按自已的需求选择；管子截取的长度，象我这个28mm管径的，应该管长10-12mm左右较合适；管子的开口，如果管子坚固，可象我这样全部开口，也可开成U型口，即开口处有一端是相连的，强度会更高，但加工难度会大大增加。我这个大小的拉马，对付常见的轴径2mm、2.3mm、3.2mm的小马达都行，再细的轴，一个是卡爪卡不进齿轮了，另一个是齿轮直径小于3.6MM，勾不住了，得加个对应的带缺口小垫片才能操作。小螺丝四兄弟的选择，有什么用什么，只要比轴径稍细就可，但要硬要直，哪怕截段钢钉铁钉都行。不知不觉，写了一千八百多字，这个贴子编辑的时间好象要比制作的时间都长很多了，希望能对坛友们有启发有帮助，谢谢观看!
