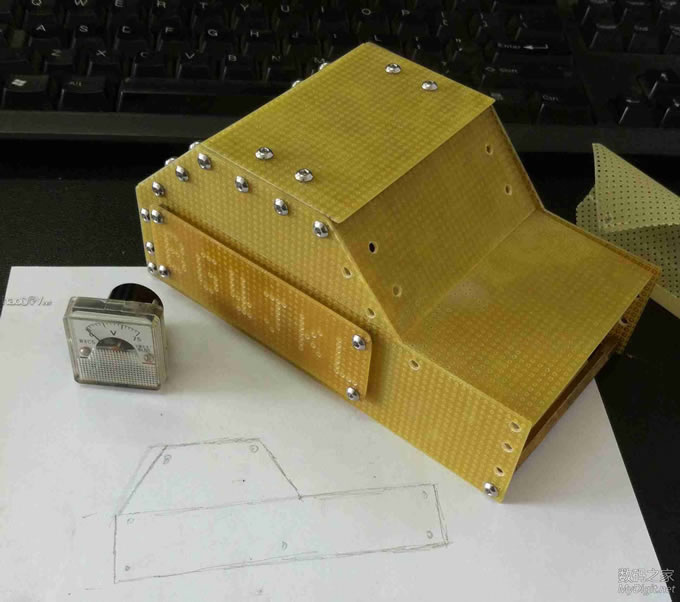

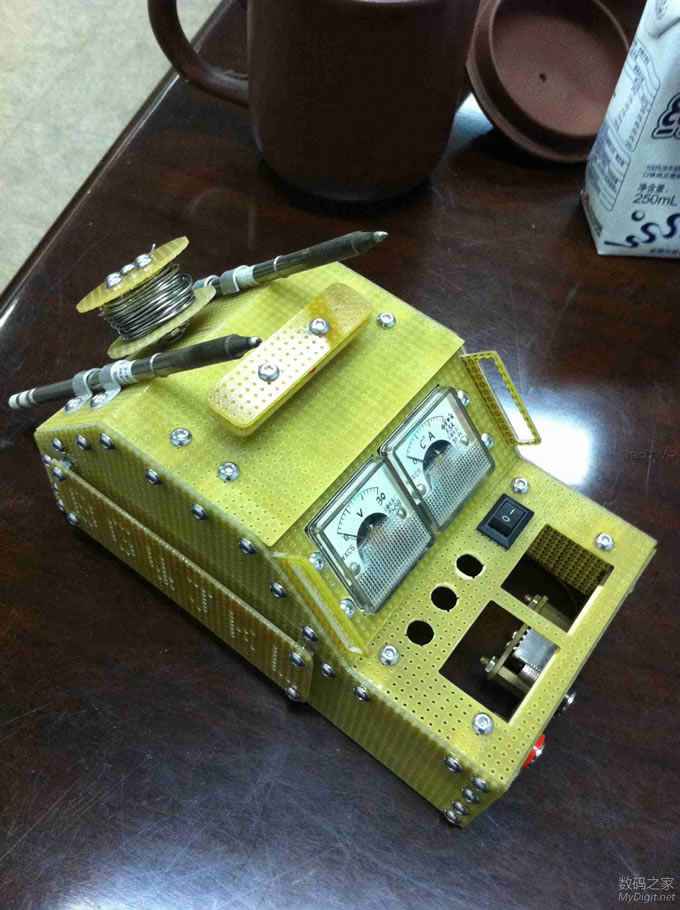

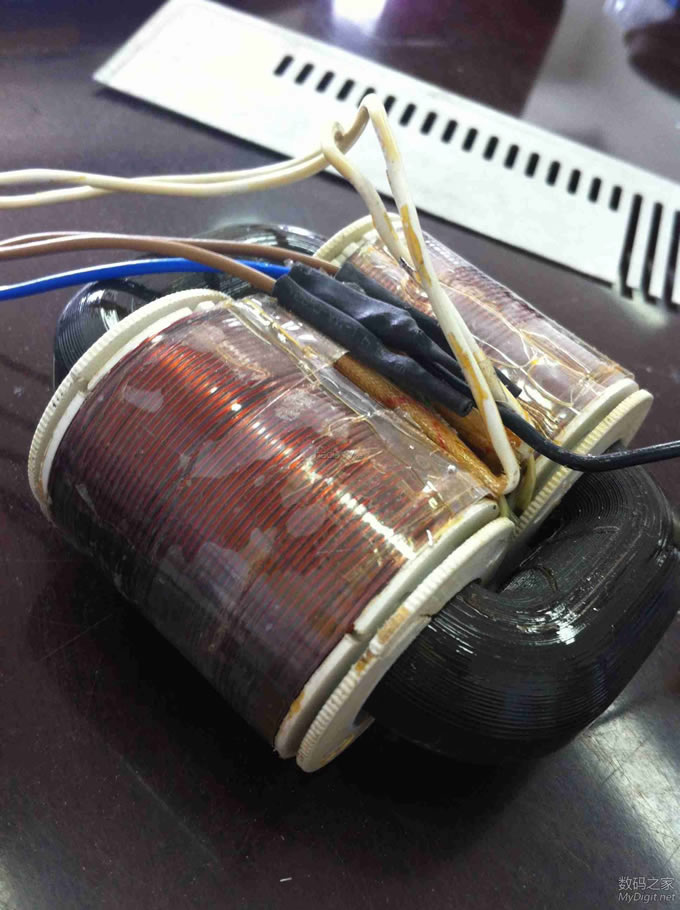

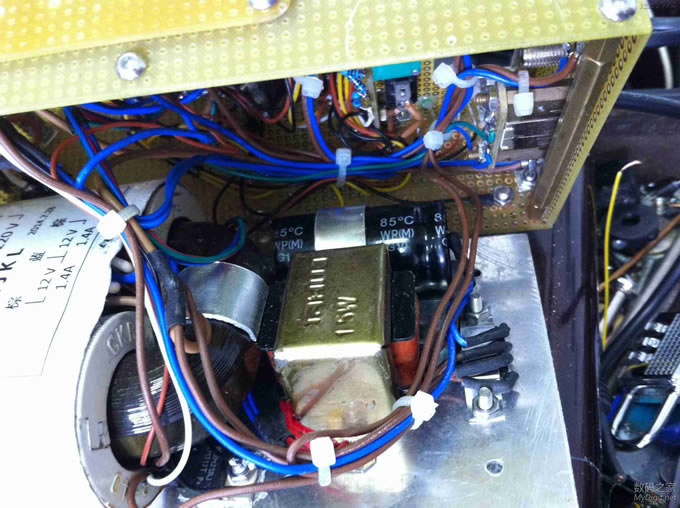

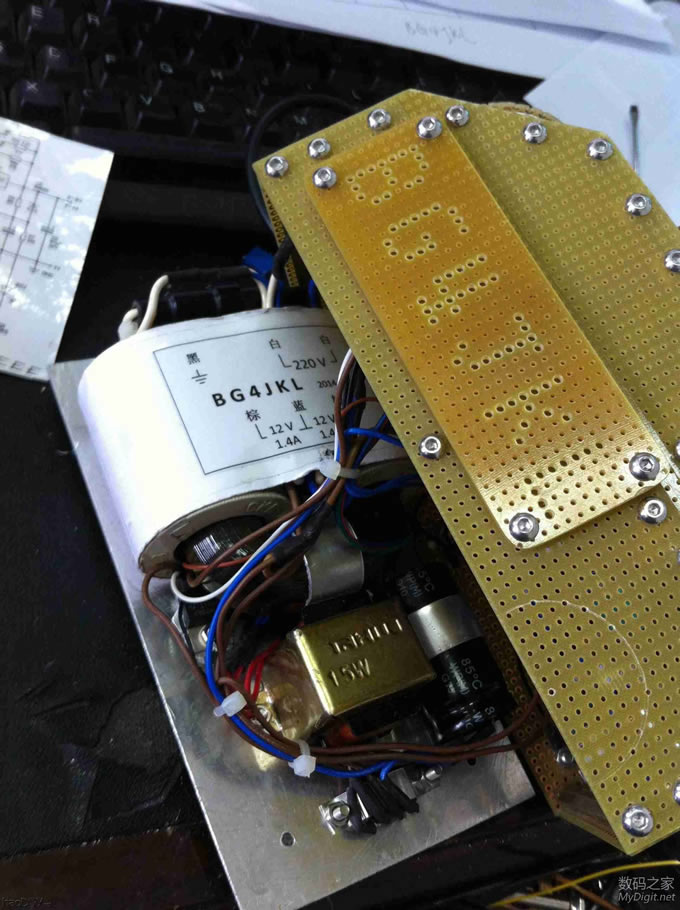

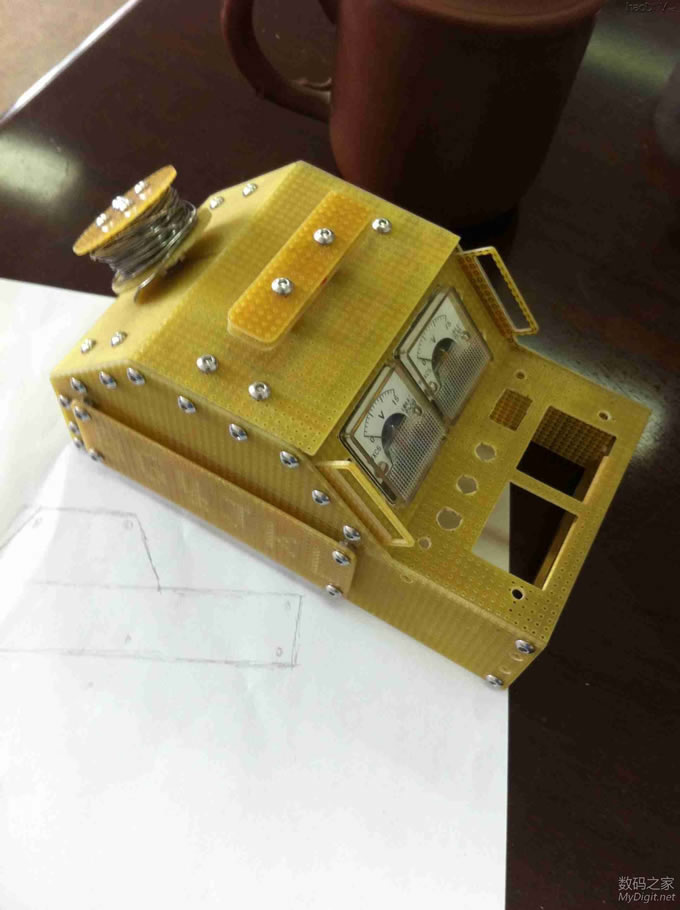

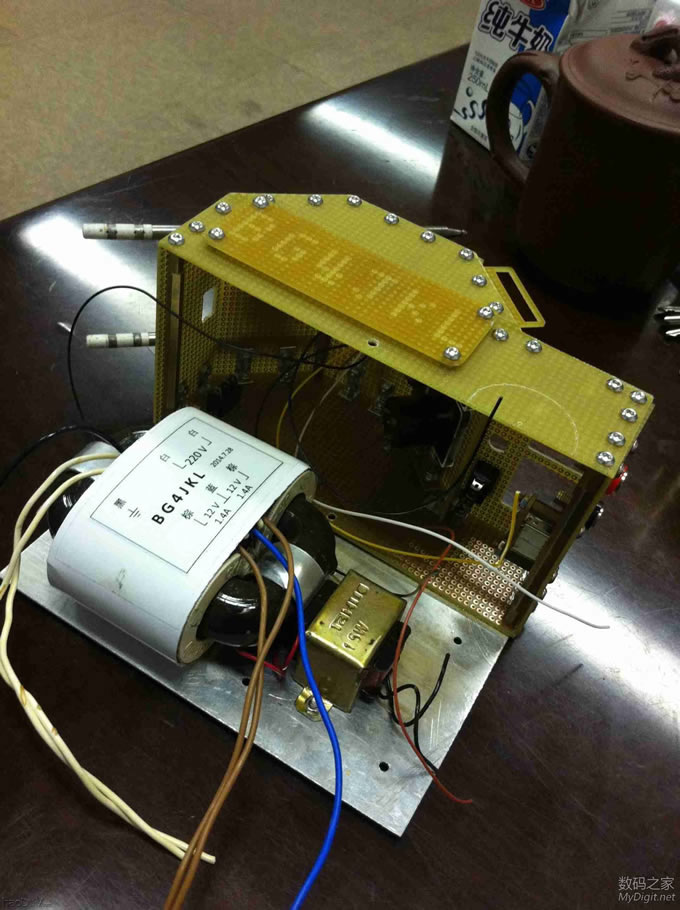

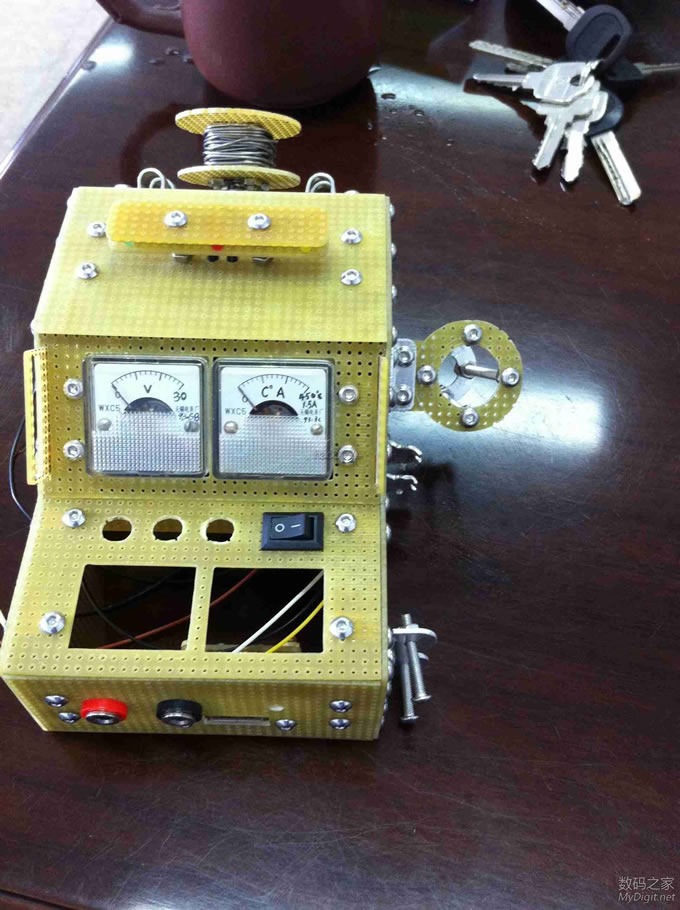

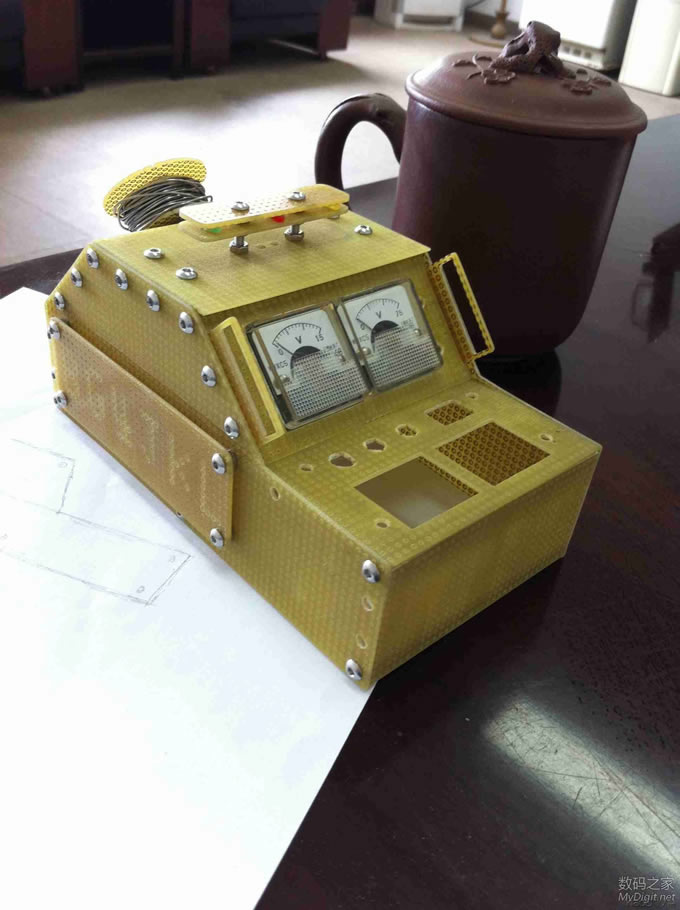

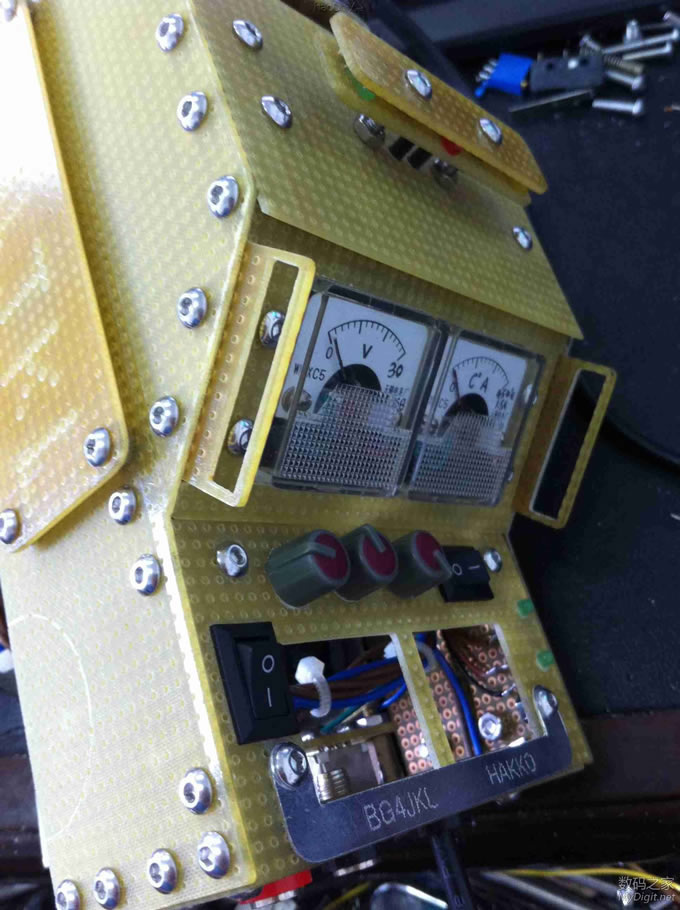

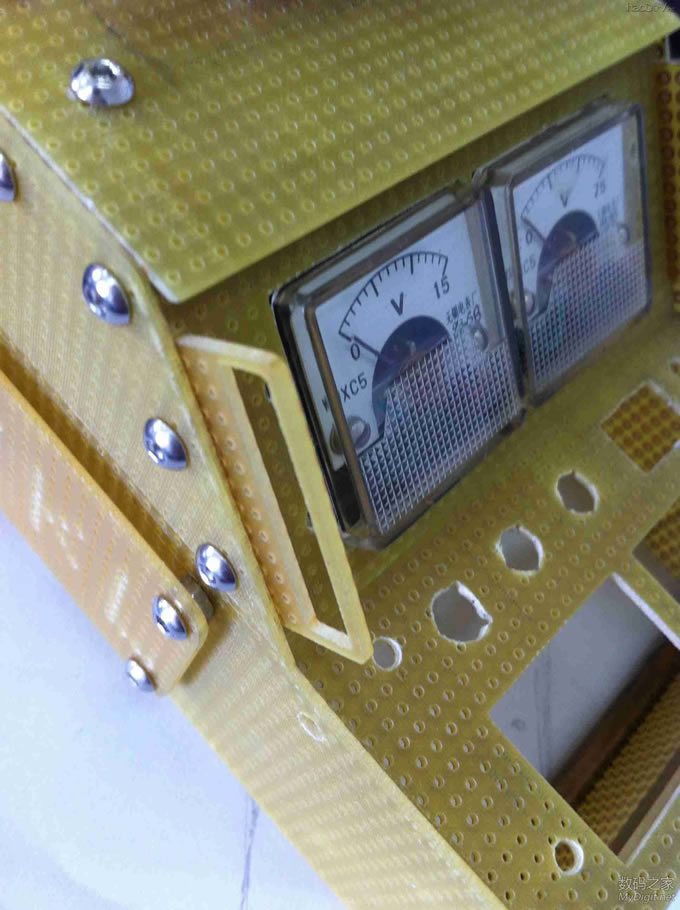

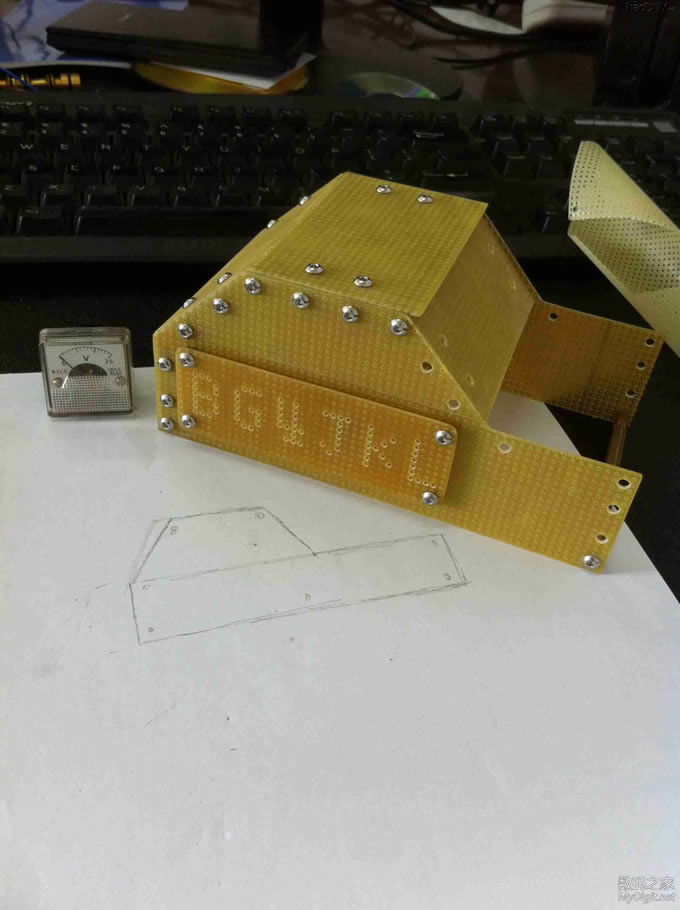

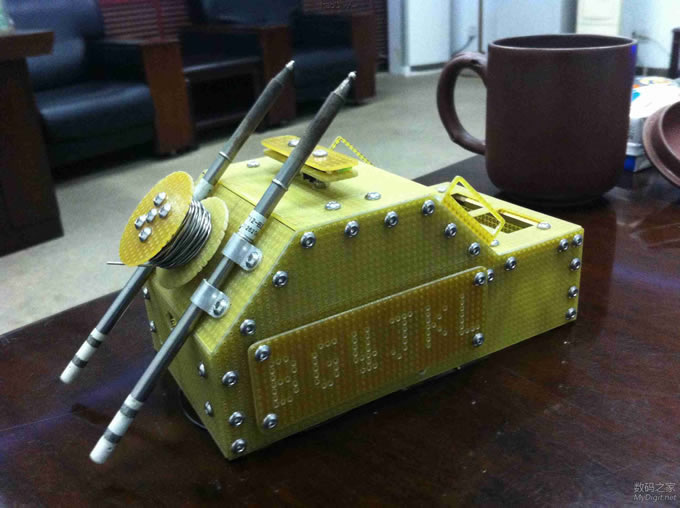

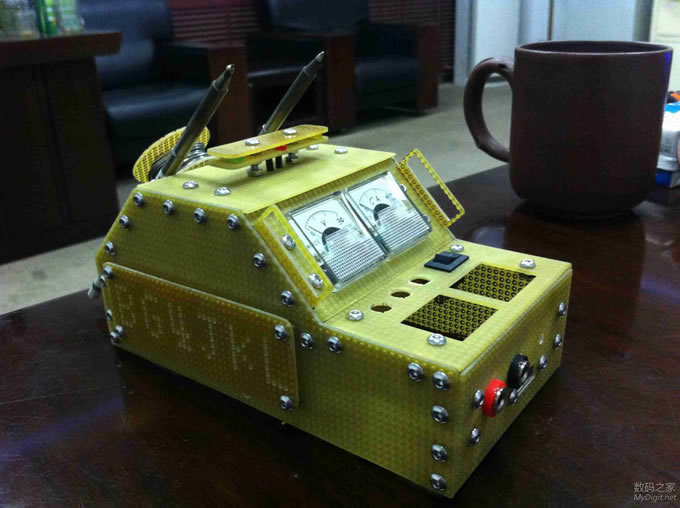

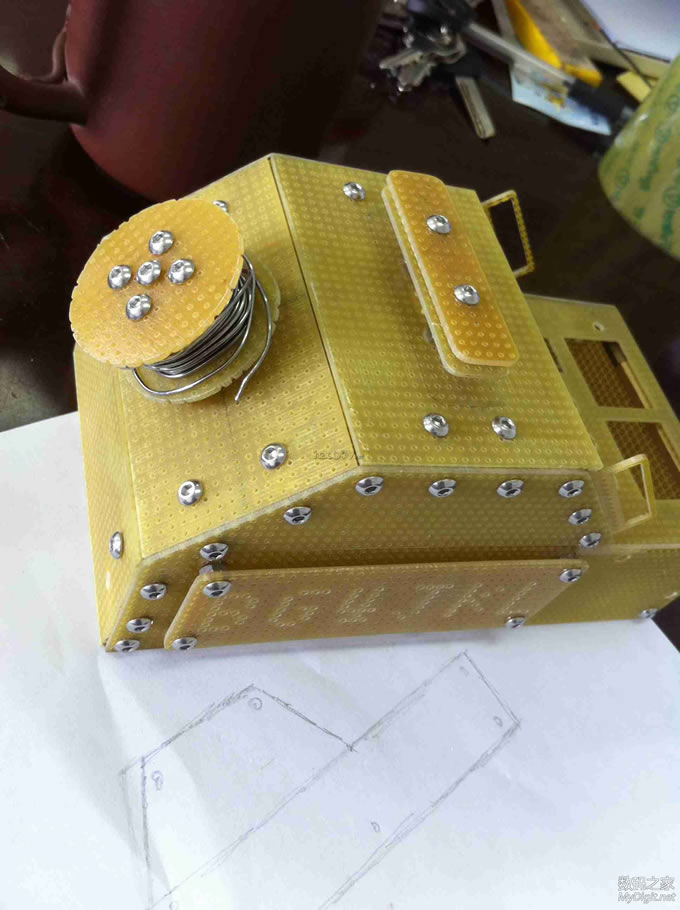

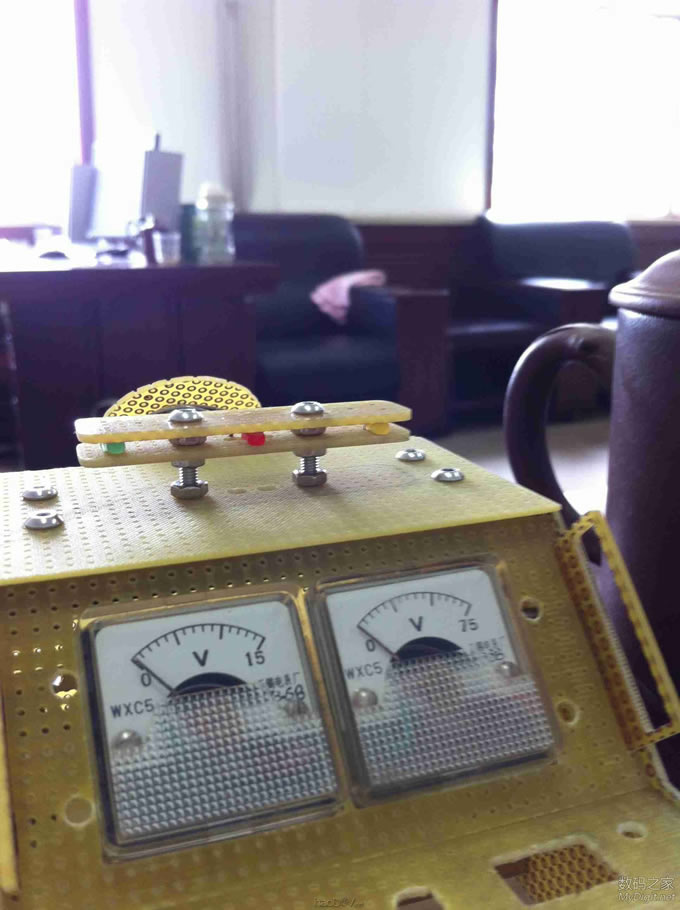

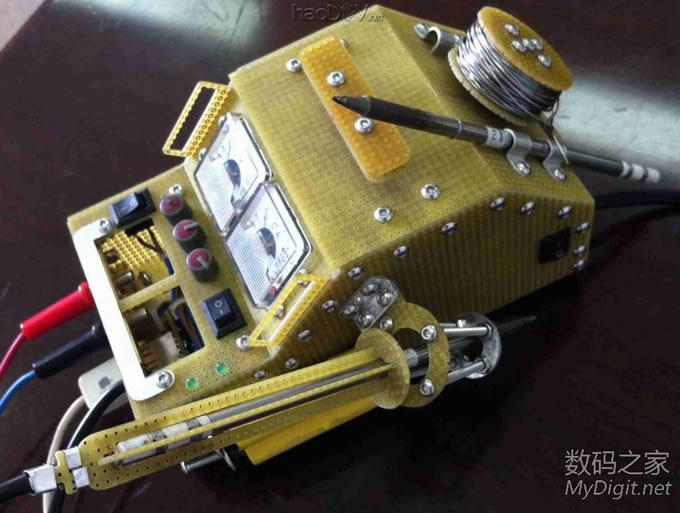

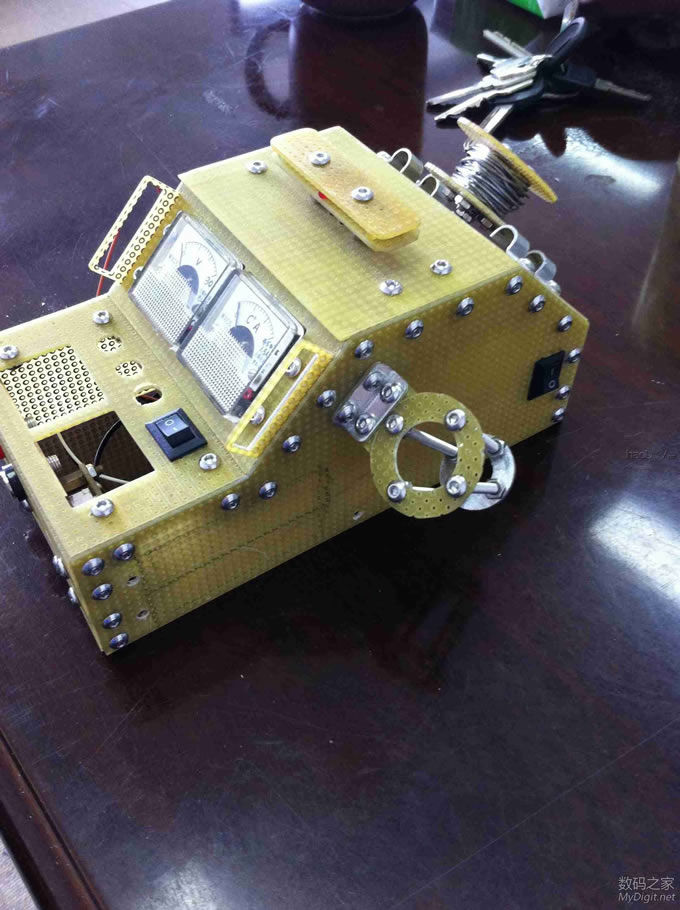

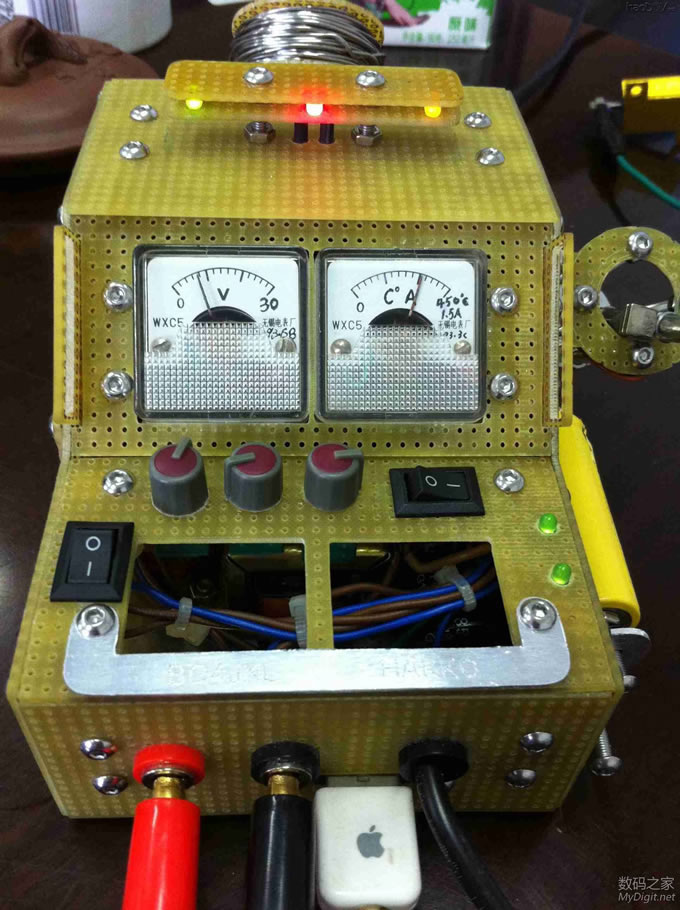

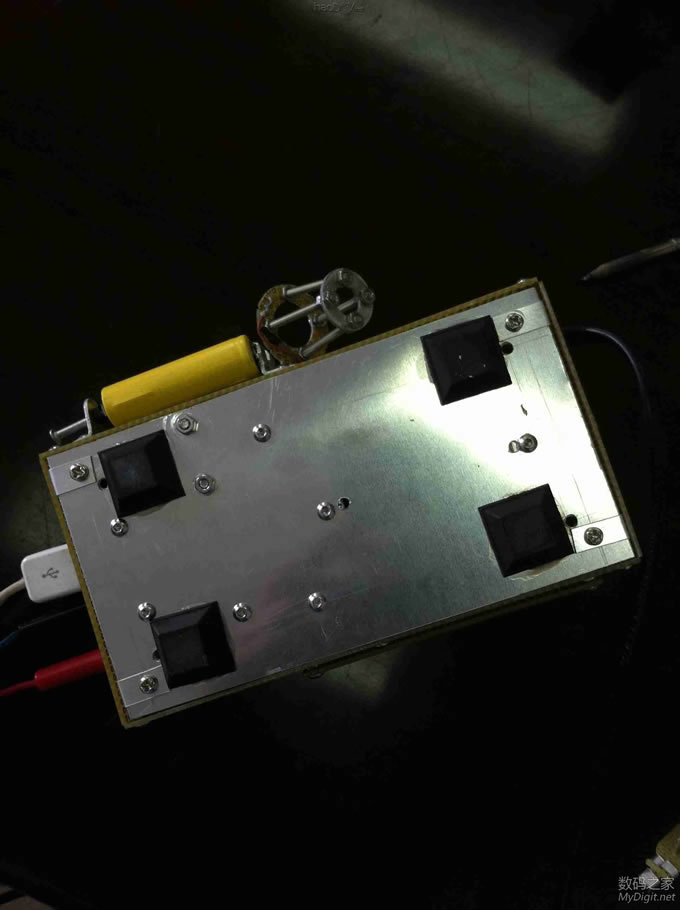

作为一个无线电爱好者，都要有一些用着称心如意的工具，不论是成品还是自制，用着都很顺手。我这次利用暑假时间，在工作之余纯手功制作了四合一多功能T12焊台：线形恒压恒流电源（0~30V，0~1.5A）、恒温T12焊台（带干簧管睡眠功能）、USB充电接口、镍氢电池自动充电（截止充电1.40v）。达到了节省工作台空间的目的，操作十分灵活，小巧、纯线形电源不会再出现像数控电源那样，对讲机发射时重启死机。所有电路都是网上电子爱好者提供的，线路简单可靠。整机类似车辆造型，采用R型变压器，漏磁很小，效率很高。整机机身采用质量上乘的玻纤洞洞板手功打磨而成，耗时一周左右。表头是一个老电话交换仪器上拆的，做功很好，一个表头显示电压，另一个表头在焊台工作时显示温度，平时显示电流。由于T12功率大，在T12工作时，镍氢充电器，USB口电压不受影响，恒压恒流电源在低电压低电流试验时还是可以工作的，充分利用变压器的效率。四合一多功能焊台

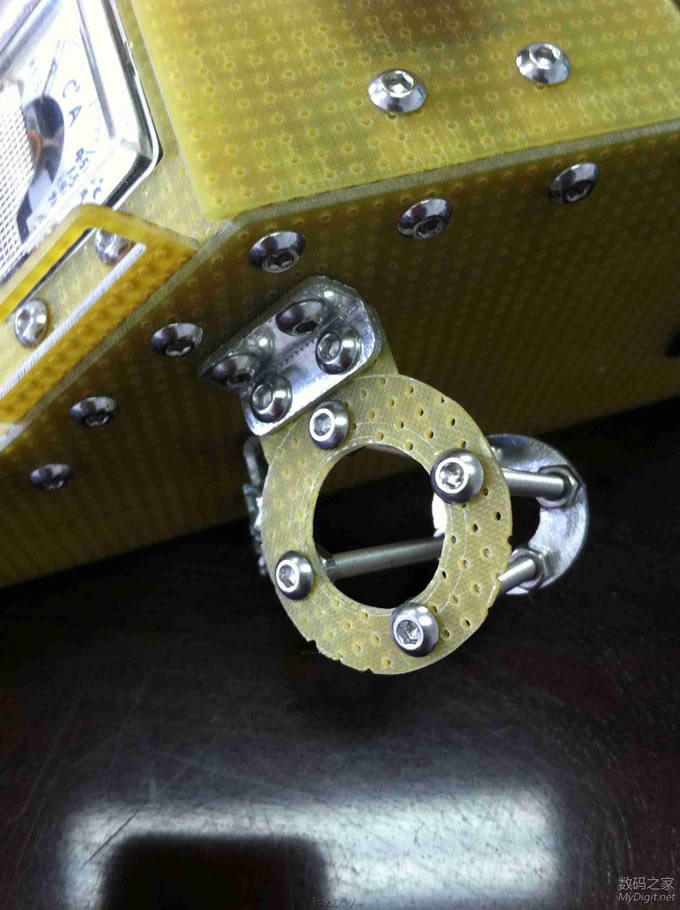

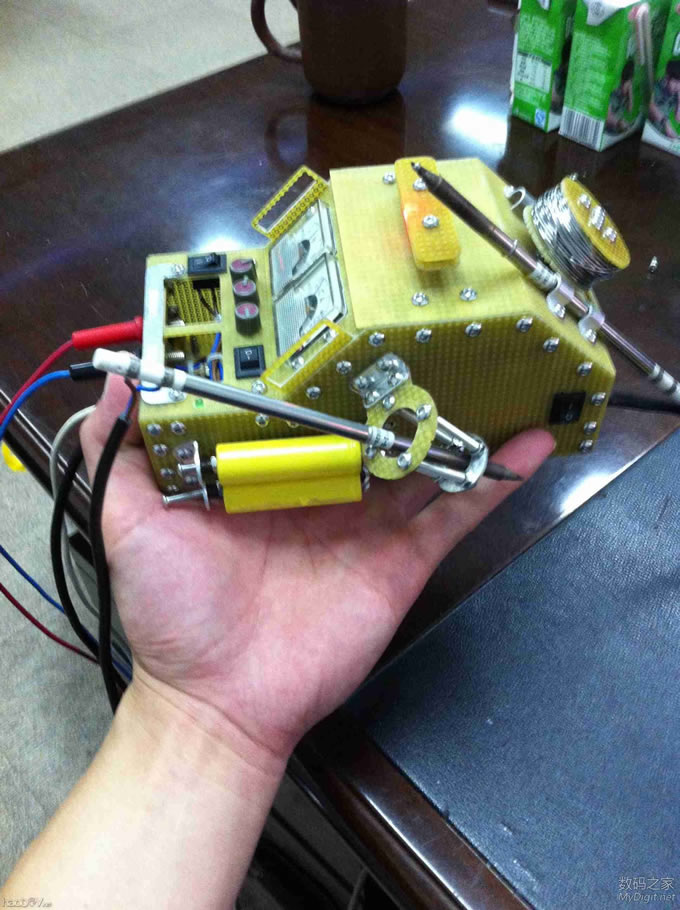

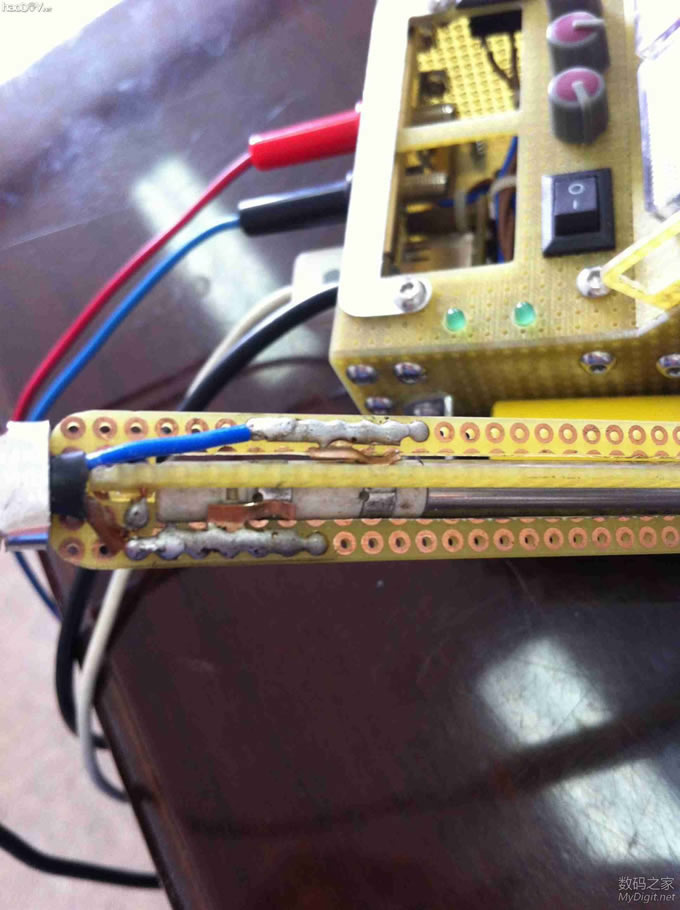

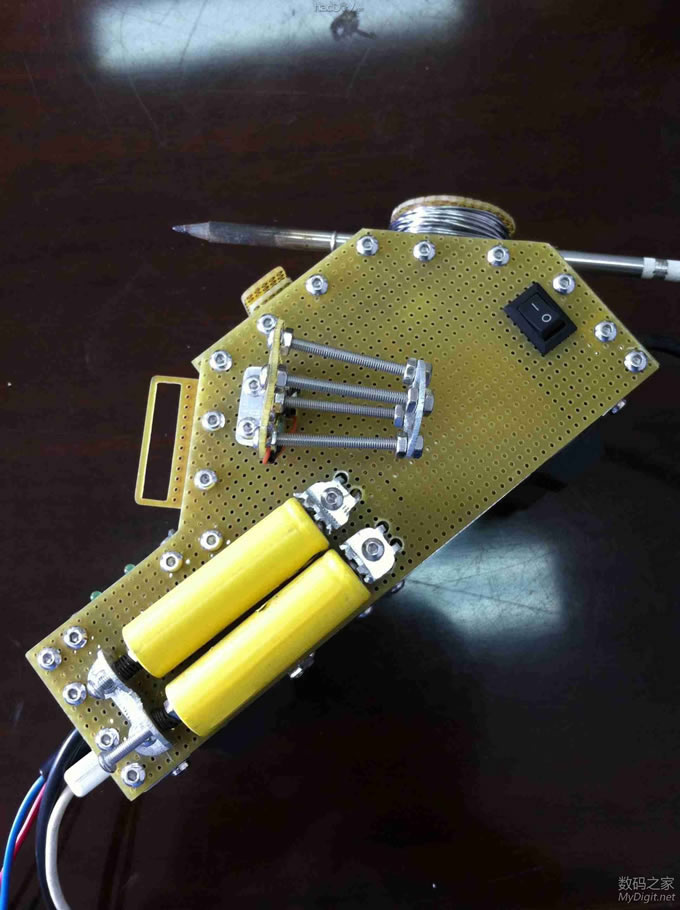

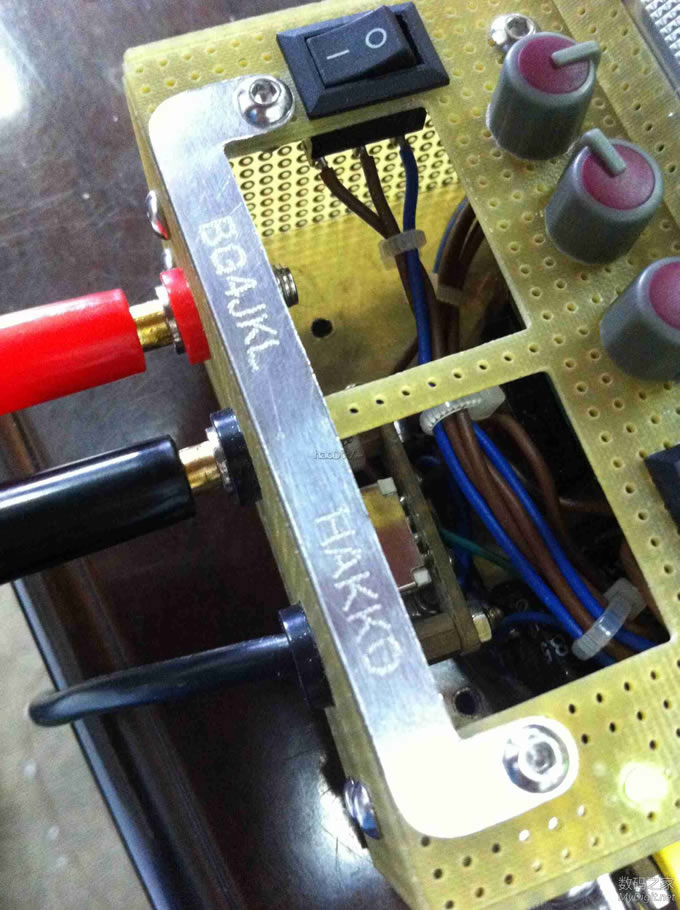

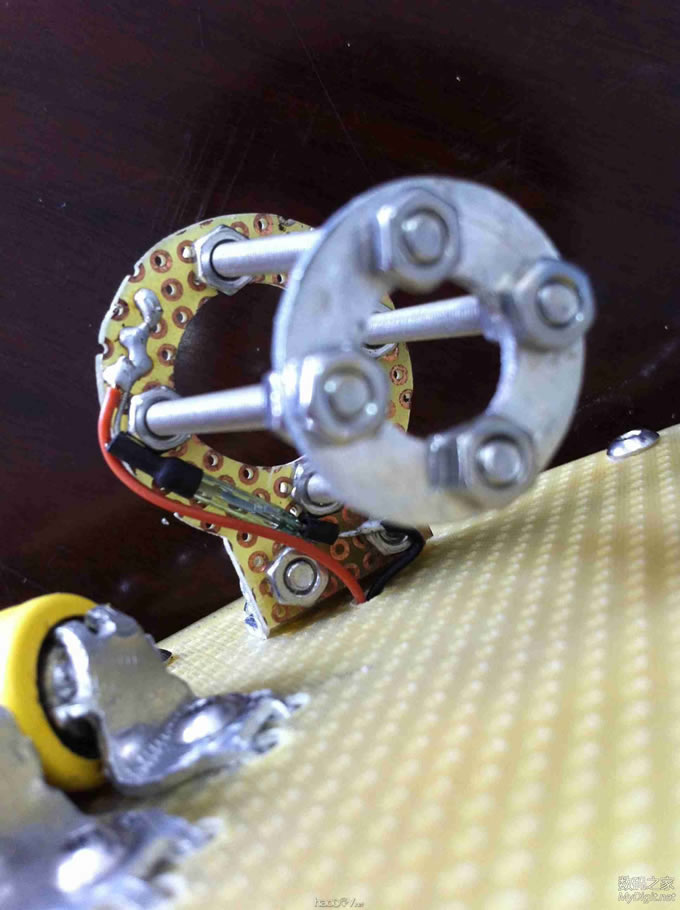

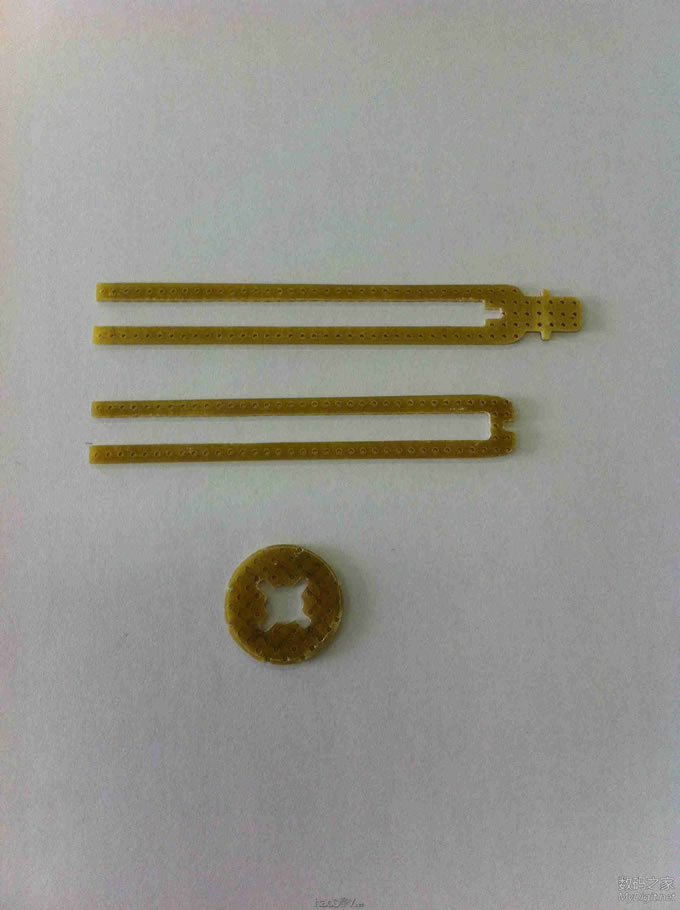

手柄以后会做办法做个外套四合一多功能焊台

[attachment=undefined] 四合一多功能焊台

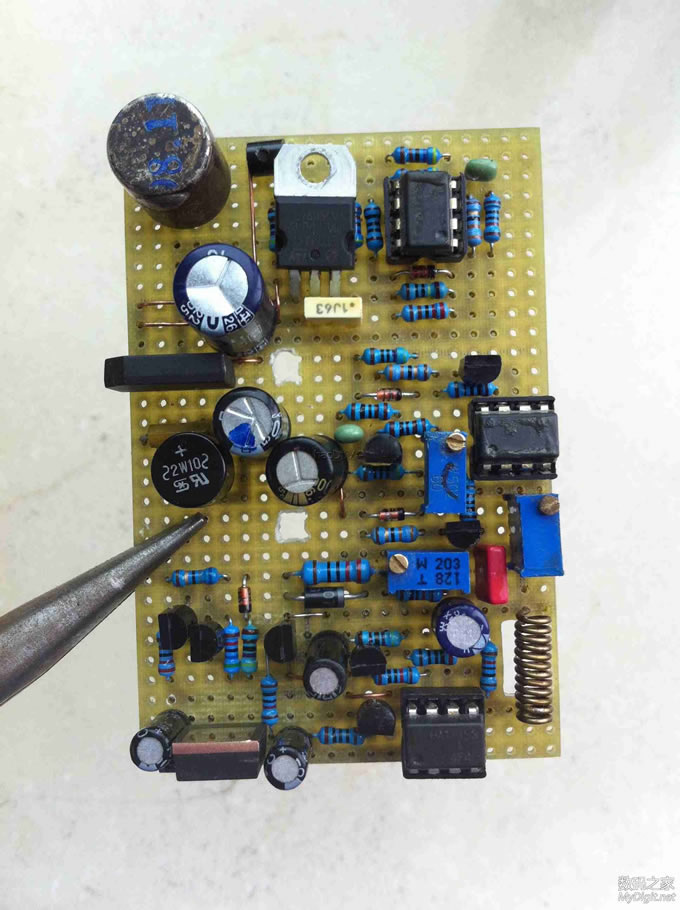

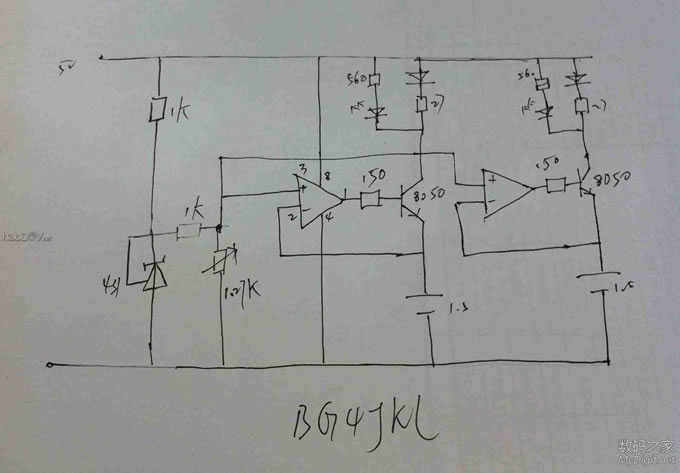

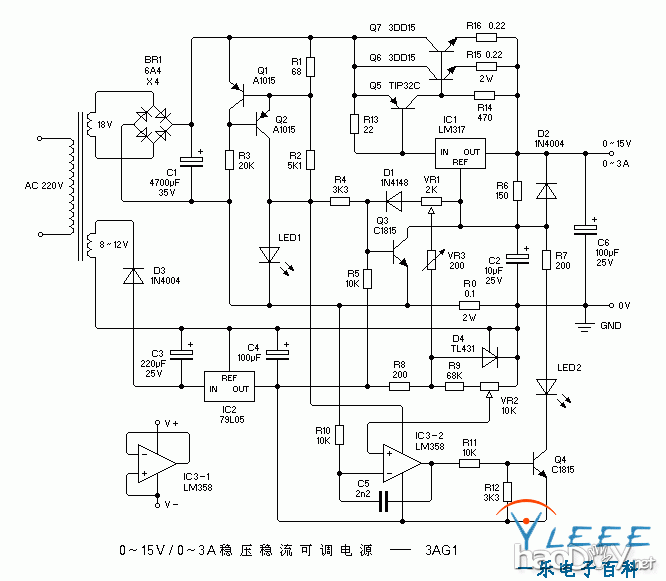

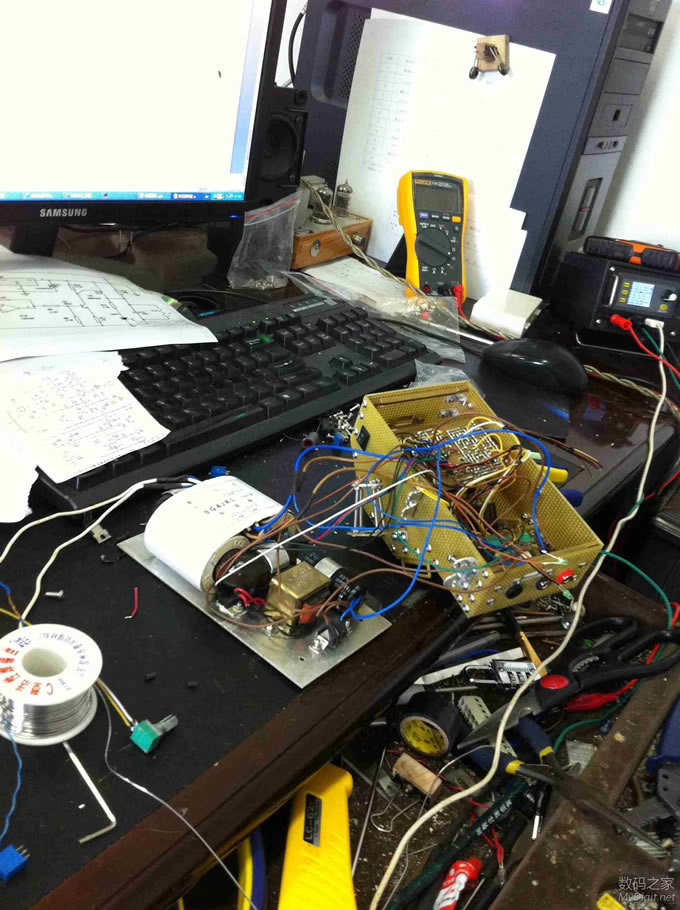

试发电路图

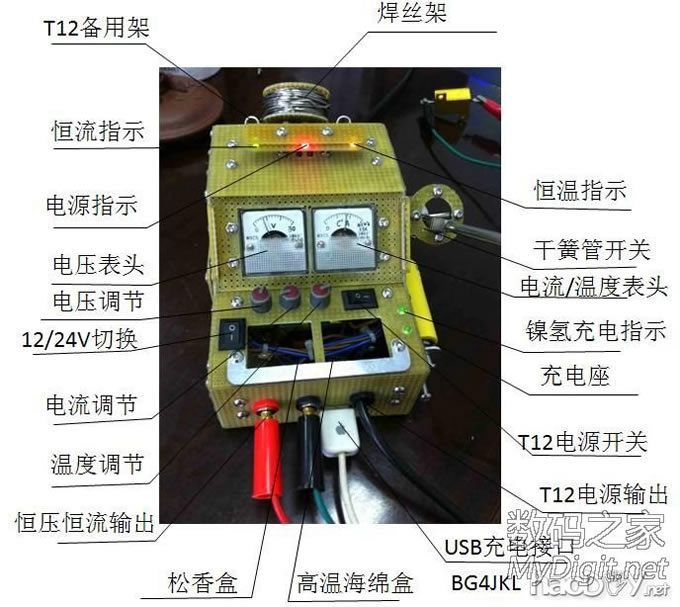

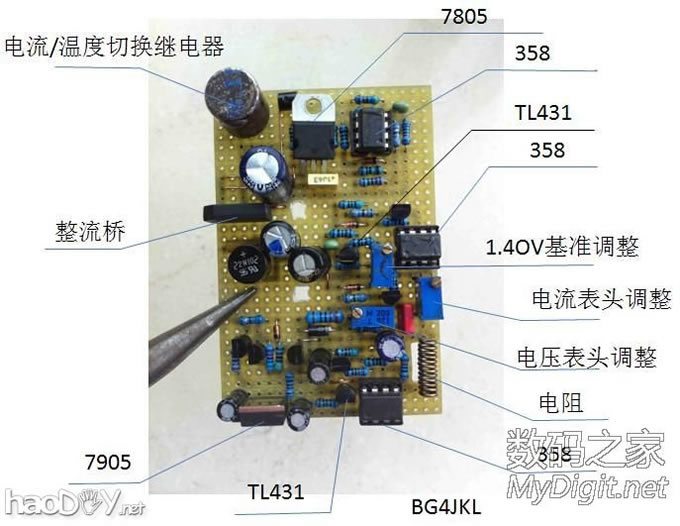

说明图，感谢大家支持四合一多功能焊台

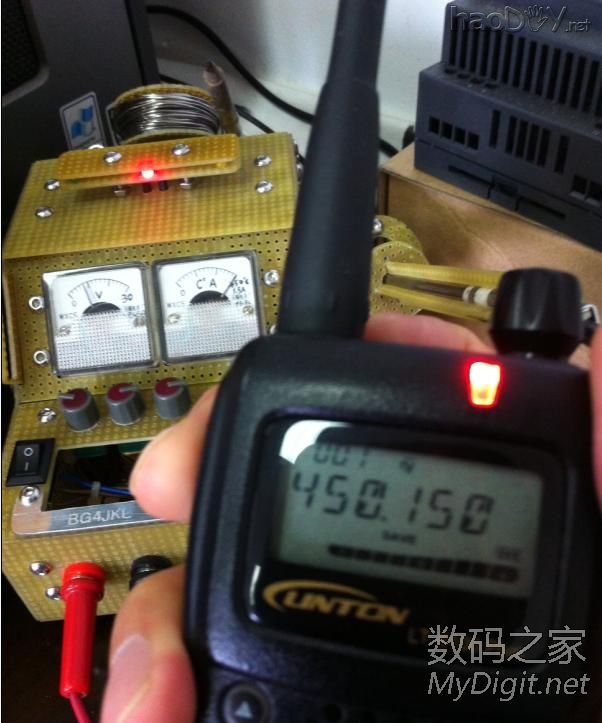

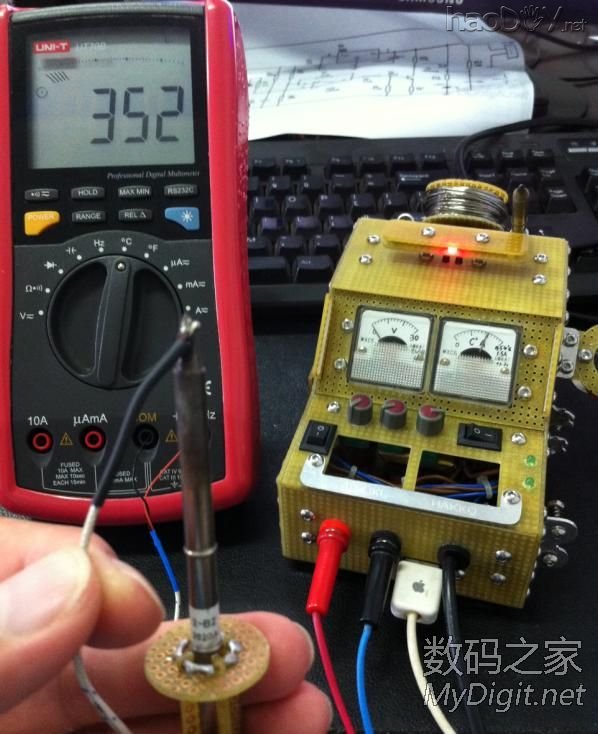

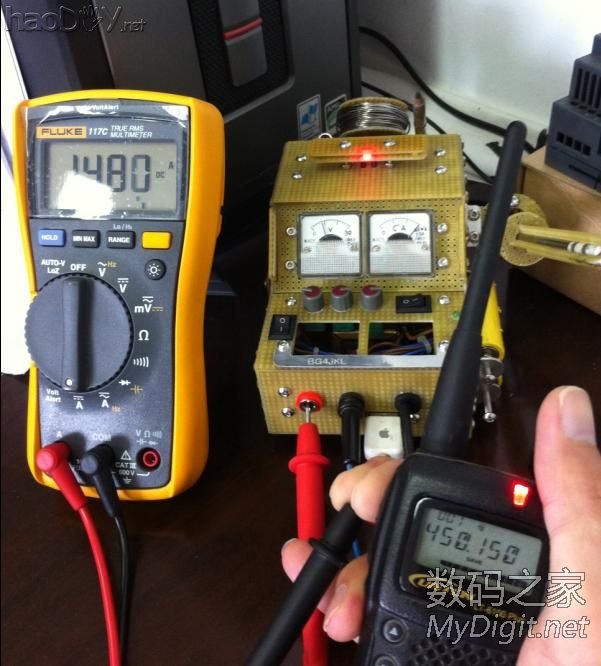

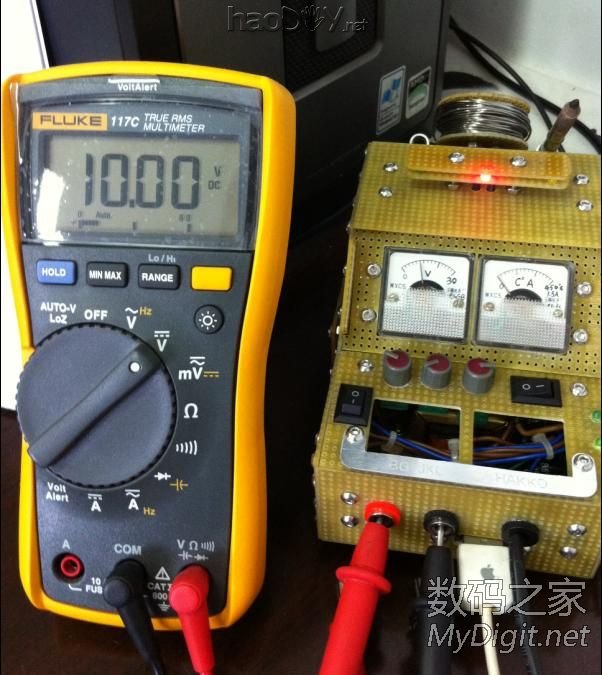

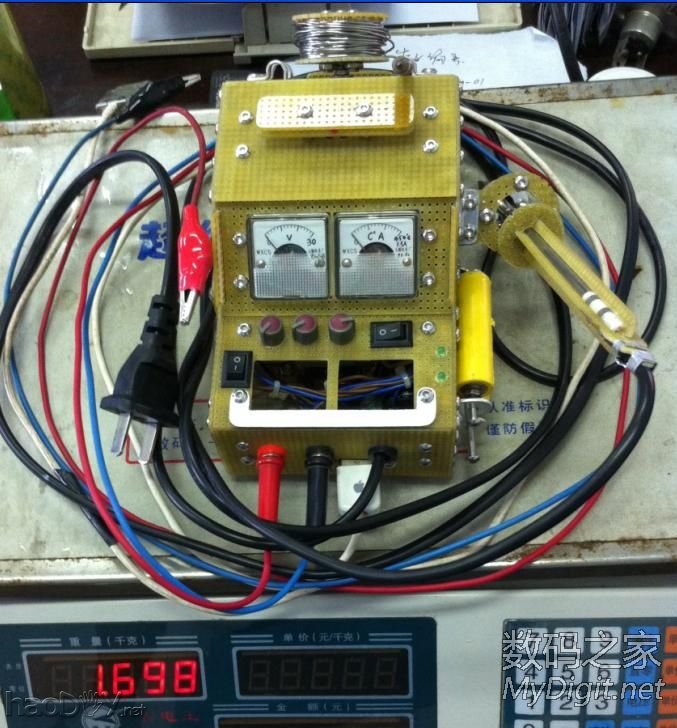

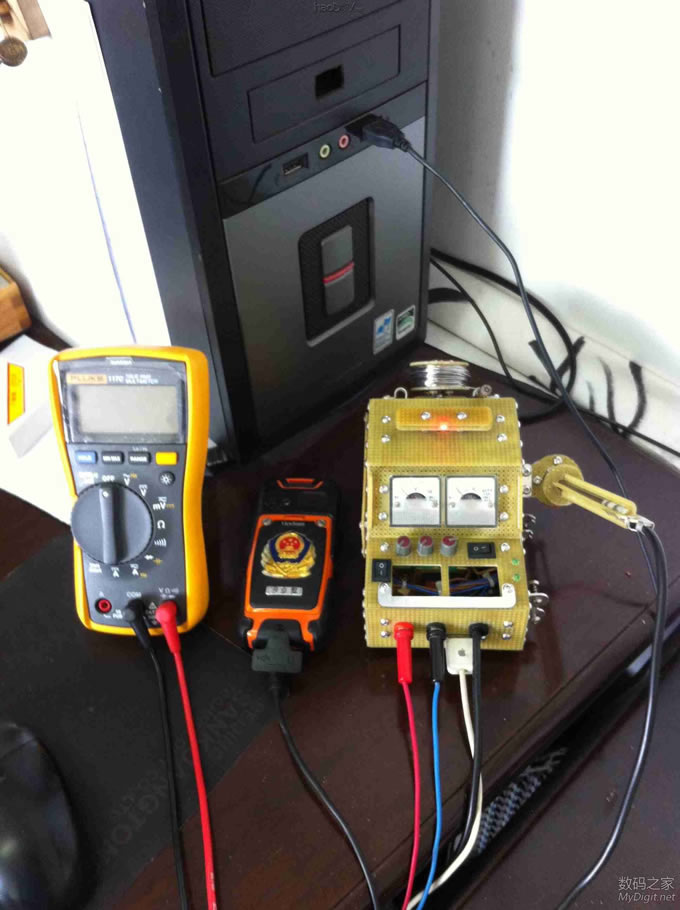

几种测试，对讲机发射时一点影响都没有四合一多功能焊台
