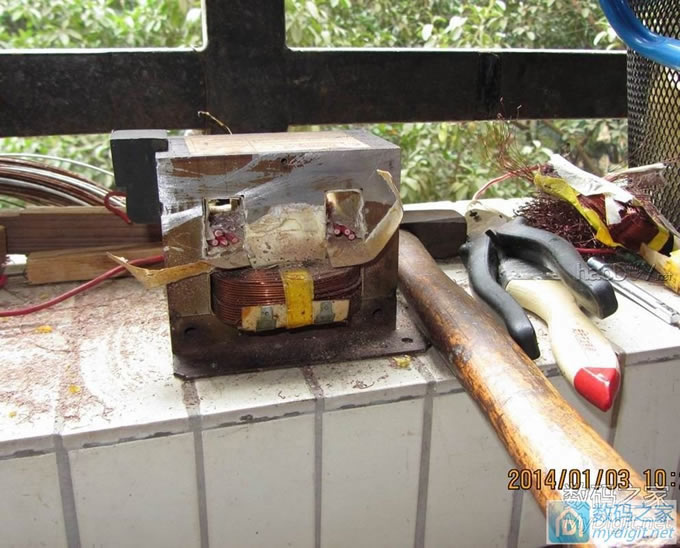

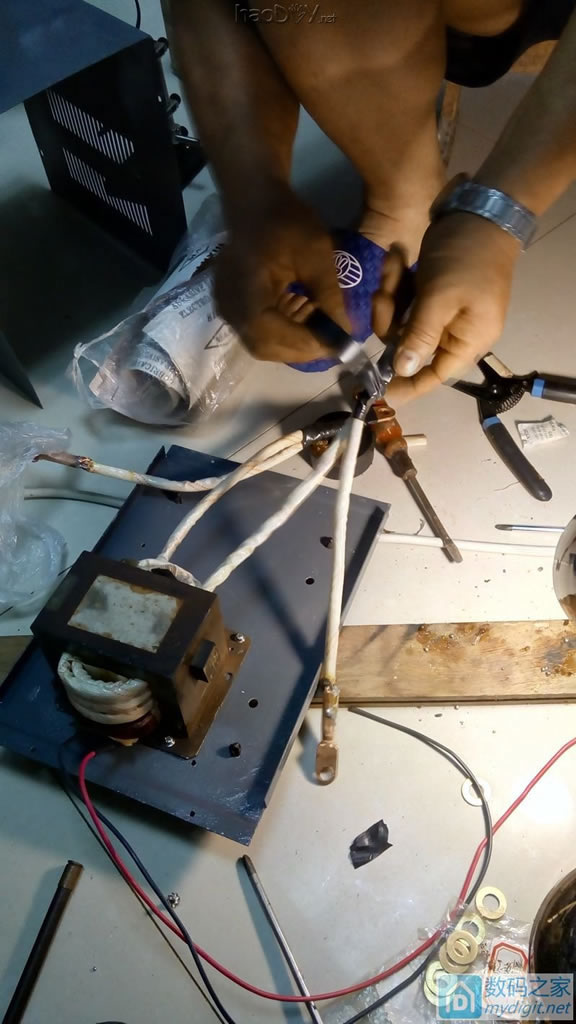

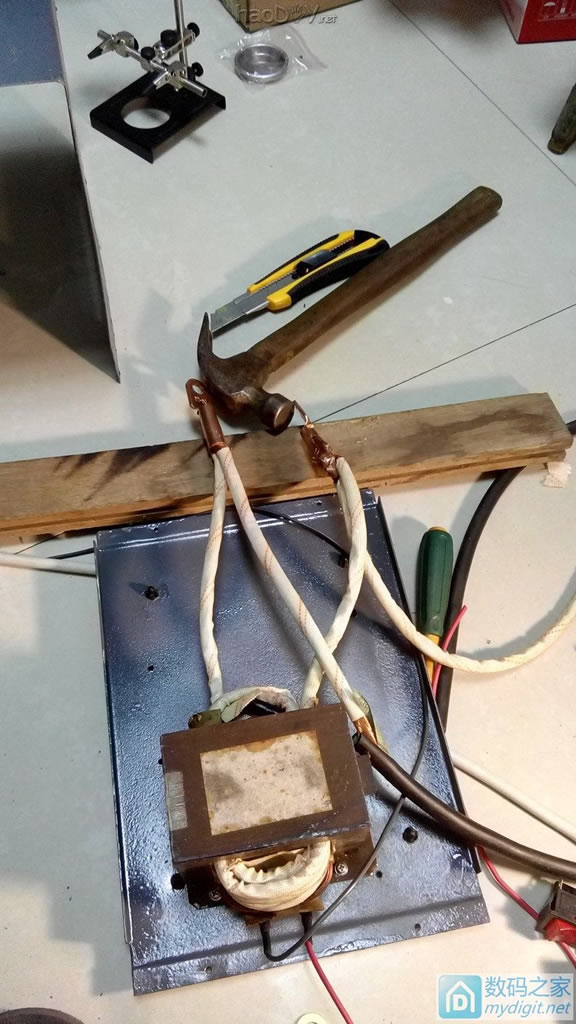

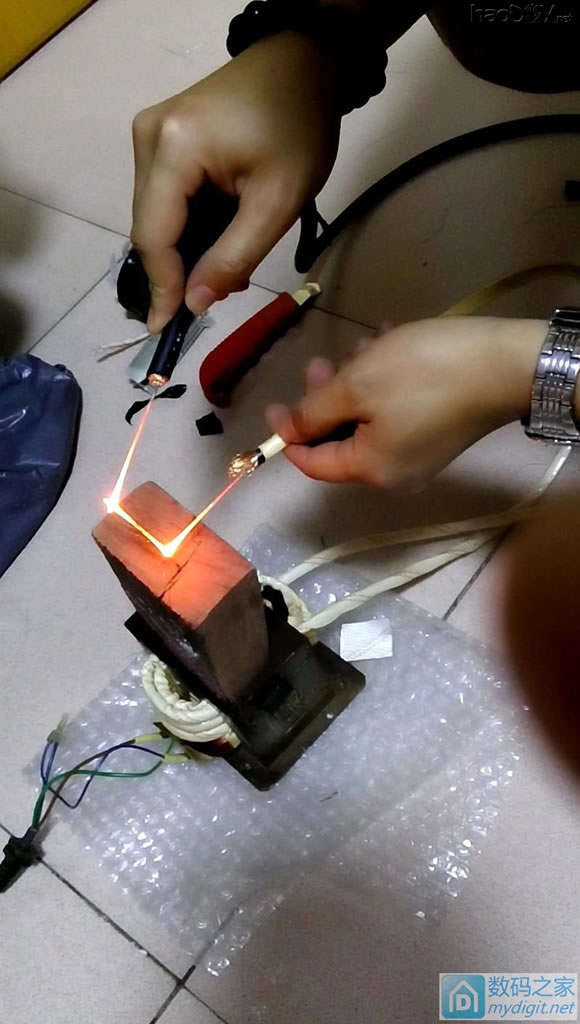

一直是DIY的爱好者，自小的时候拆过一台微型收音机开始对修理比较喜欢。2013年正值执考间隙购买了全套的修表工具及六本自文革时期印刷的几种修理钟表书籍，开始学习石英表换电子，拆解刷油组装比较简单的国产机械表及一些日产半自动全自动机械表……，平均一块进口机械表被拆解至百十来个小零部件到最后在汽油里面刷洗至最后上油组装大约耗时近3~4小时，那时候很累但很快乐，由于过度痴迷钟表修理工具书看的以致执考差距2分落榜，2014年开始放弃一切爱好努力学习最终超过及格线68分拿到红本总算尘埃落定。 现在钟表对我的热情貌似已经退烧，在身边的朋友影响下开始玩电动工具，毕竟财力有限，目前虽然玩的18V锂电电动工具（苏州保时得代工英国品牌翠峰18V钻冲击钻电起子三合一，绿色18V威克士有刷冲击批，日本良明18V有刷锂电锯及18V良明工具灯），但其核心的动力输出动力锂电池是有寿命的，大约充放电500次即开始性能下降。在论坛里看了看有的动手达人用“点焊机”自己更换电池包的18650动力锂电池，看来点焊机是关键设备！看了论坛里形形色色的自制点焊机效果都不错就是都是裸奔党，没有一个美观的机箱自制就不叫完美…… 根据数码爱好者论坛达人们的经验开始动工：到废品收购站购买了一个老式废弃的微波炉回来拆解变压器，此变压器次级线圈已经烧毁，用铁锯或角磨机去掉次级线圈及中间的磁钢片来换取更大的电流输出。从TAOBAO网购了25平方的国标纯铜电焊机焊把线5米及3米黄腊管回来用壁纸刀剥皮取芯待用，用胶布把线芯缠绕结实后用黄腊管套入然后绕次级六圈，初级通电后次级测试输出电压大约6V电流巨大万用表测不了，用烧烤细签测试大约不到5秒左右即可烧红融化……！OK，要的就是这个效果。
上面的这张图片是引用网友的我制作过程中这一步忘记拍照片了！

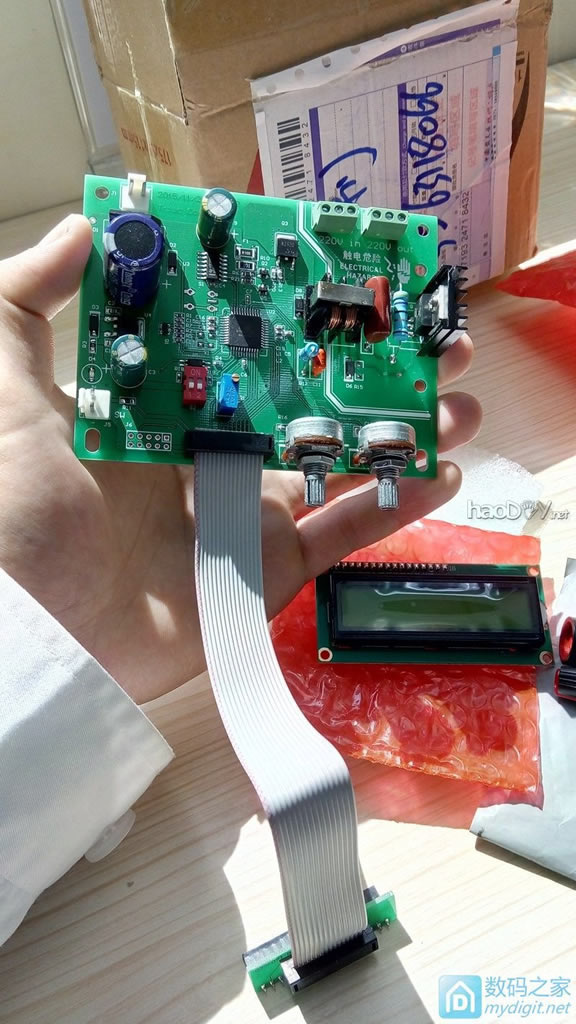

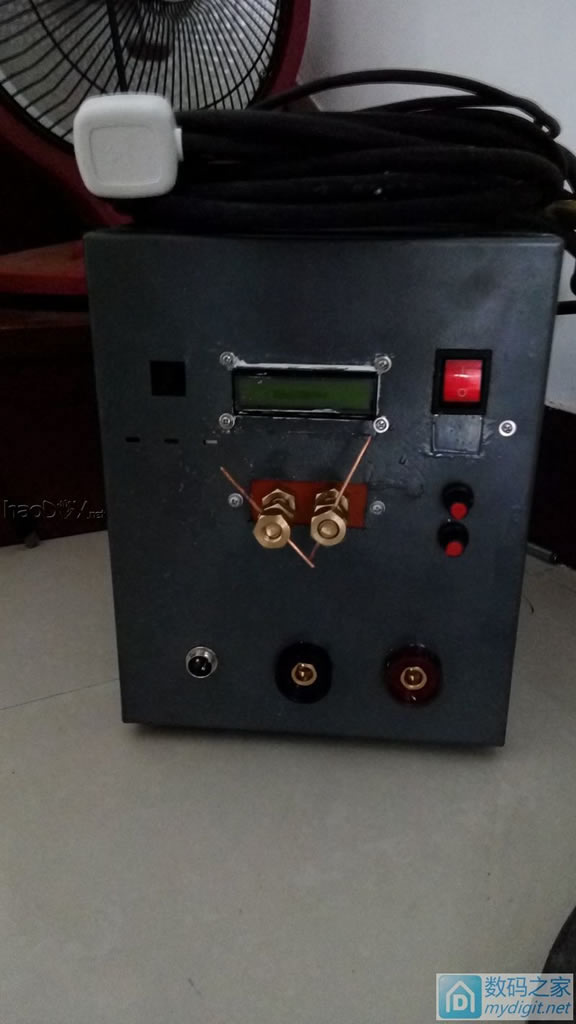

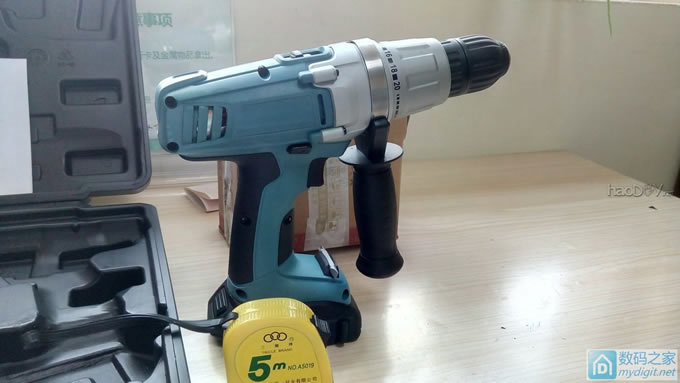

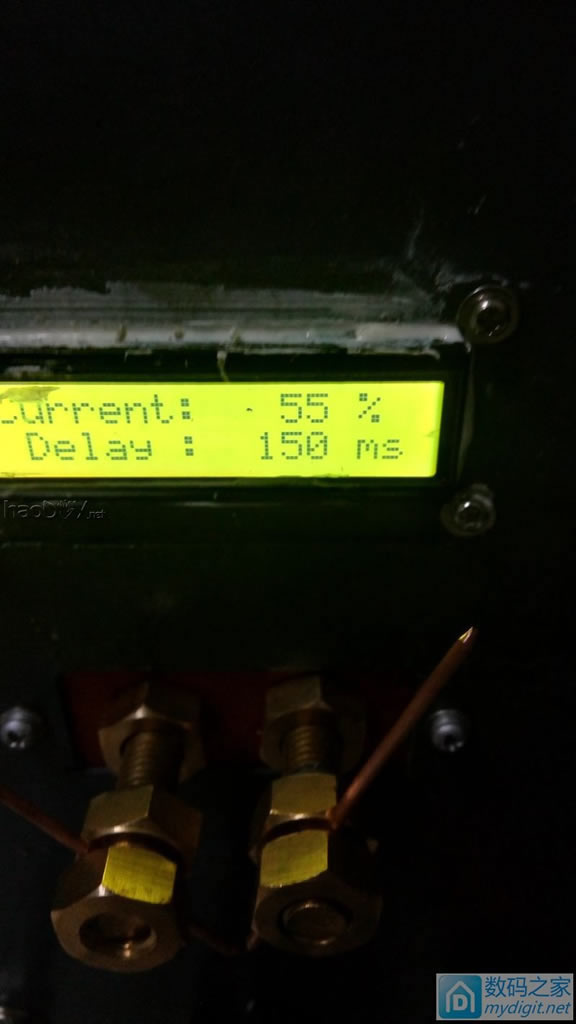

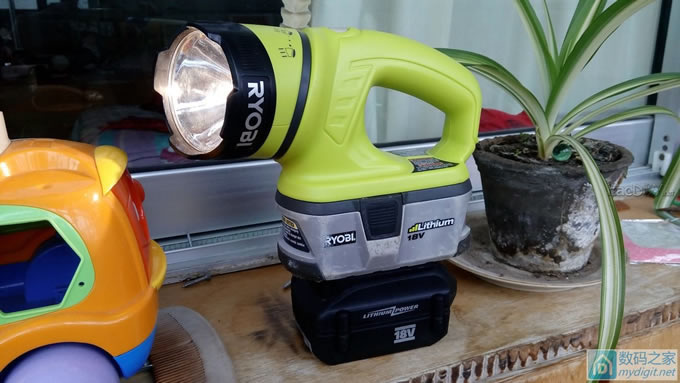

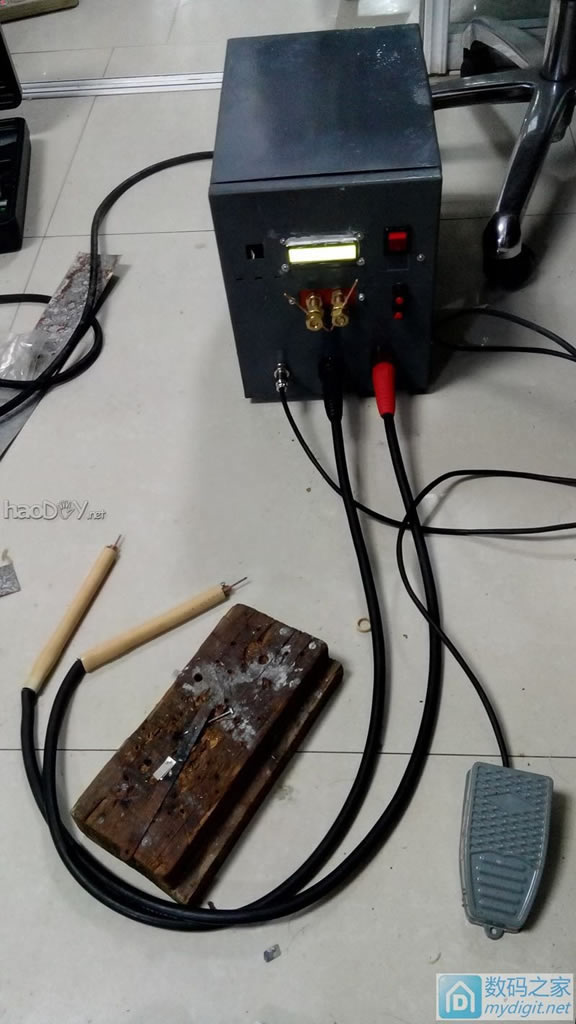

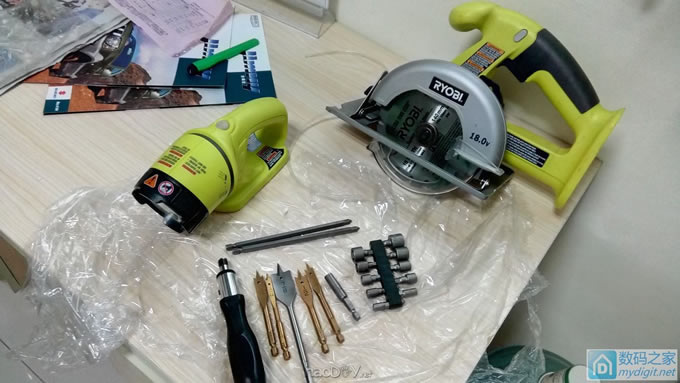

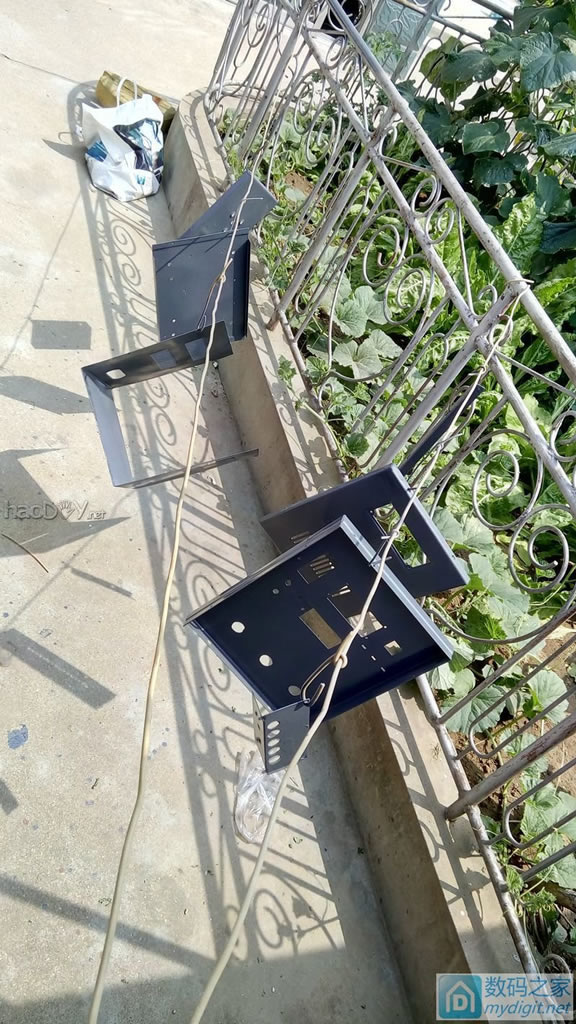

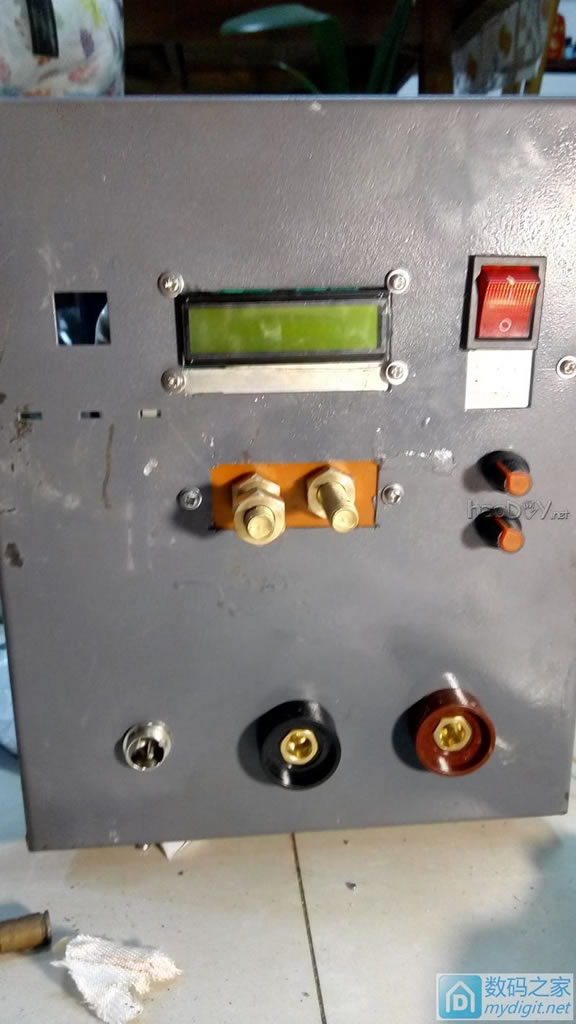

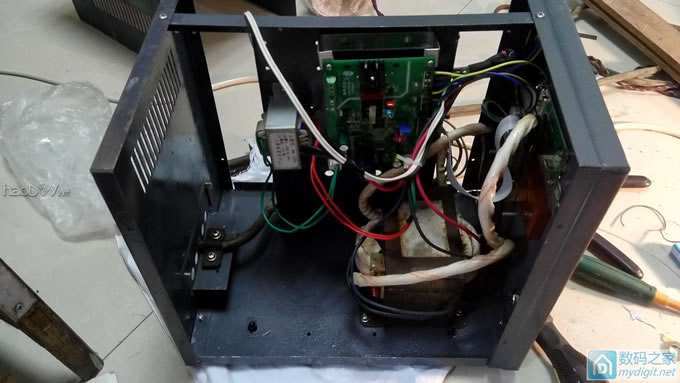

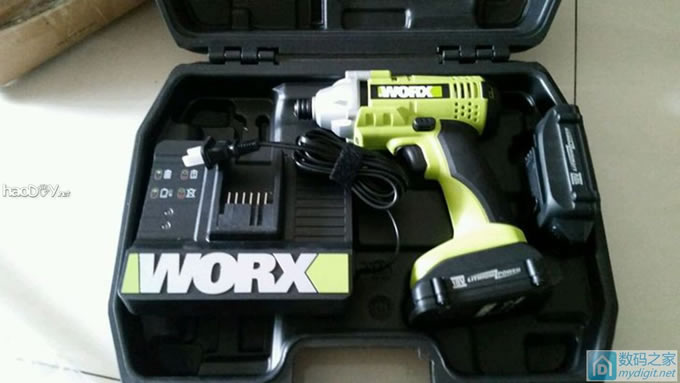

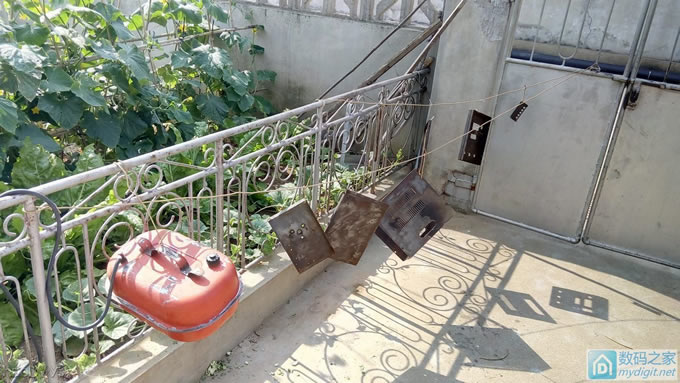

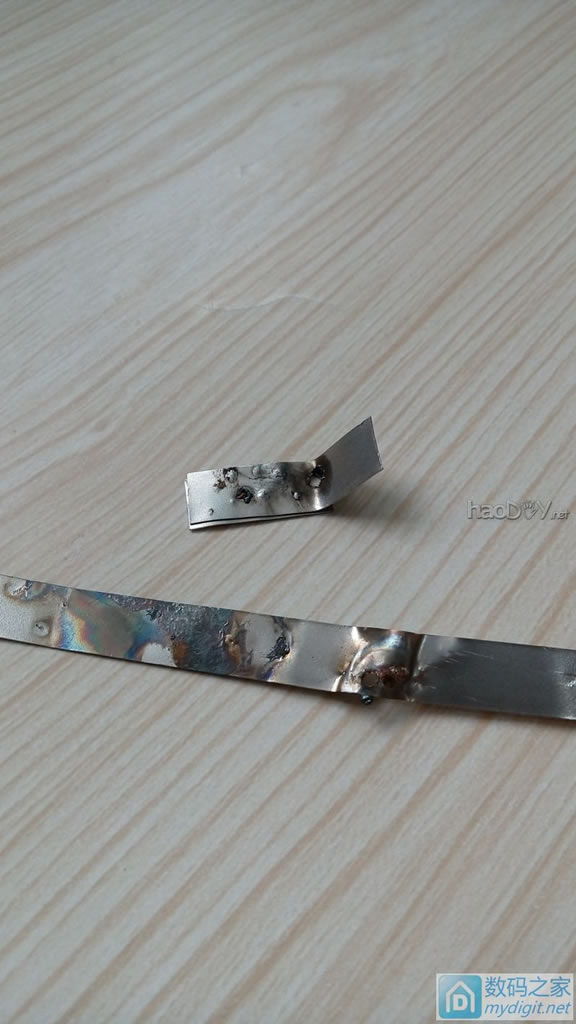

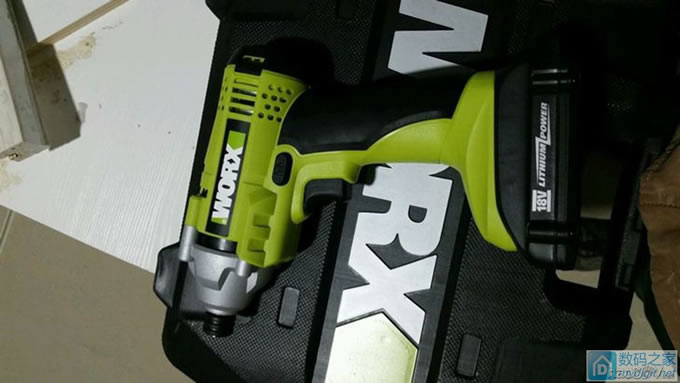

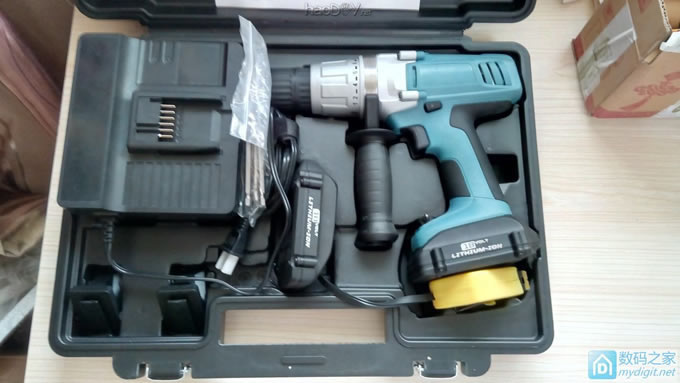

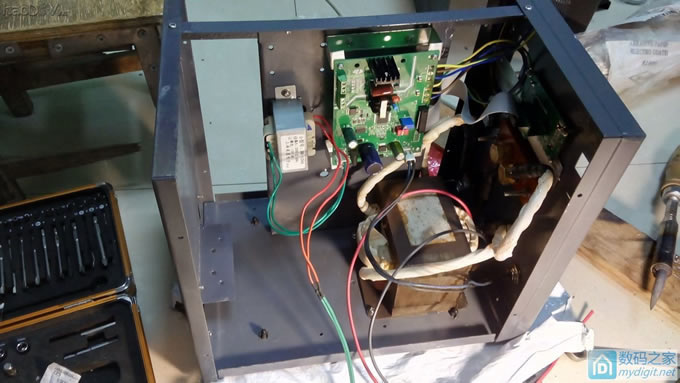

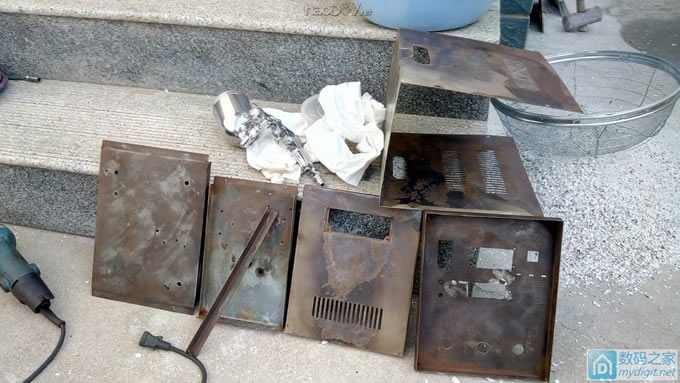

因工作忙暂时停工几天，在淘宝上网购了点焊机控制板及控制板用的交流变压器待工……  我喜欢的电动工具………… 18V锂电电动工具（苏州保时得代工英国品牌翠峰18V钻冲击钻电起子三合一，绿色18V威克士有刷冲击批，日本良明18V有刷锂电锯及18V良明工具灯       一直找机箱没有合适的最后在家里的车库里看到了以前的一个5KW的稳压器（因负载过大已经烧毁成为废品），此机箱大小合适就是因烧毁锈迹斑斑，拆好后打孔、锥丝、开口、最后除锈喷漆又折腾了两天，用的是工程用灰色防锈底漆，因追求完美没有刷漆采用的是喷漆枪，用的是日本明治喷漆枪喷涂，第一次喷涂难免有疏漏不过达到了我的要求，外观已经瞬间变得高大上了……    到这里可能有的坛友会说淘宝上380米左右看已买到18650动力锂电池点焊机干嘛费这功夫？其实不然，淘宝上的点焊机功率比较小仅能焊接0.3mm左右及以下的金属，除了焊接电池没有其他的作用，这个自制点焊机功率比较大可以焊接2MM左右以下的薄金属板，如果再并联一个改造的微波炉变压器那就比较强大了就是一个小功率的焊机了。这个点焊机我已经预留散热风扇位置及第二个微波炉变压器的位置及可控硅升级由21A升级至41A的双微波炉改造焊机方案……那时可以用开关切换可点焊亦可薄金属电焊！是不是很牛逼！淘宝上即使工业用的点焊机1000米以上功率也不及此！~            测试焊接效果,达到我的设计要求，DIY成功……!!!以后可以很方便的维修电子设备了…… 此焊机耗费我跟父亲十几个夜晚做成，没有专业设备仅使用角磨机电钻等简陋的工具现在看来还是值得的……
