点焊机自己做,变废为宝成本低!材料很简单

时间:2017-05-10 21:32来源:网络整理 作者:haodiy 点击:
1、家里换下来的普通防盗门锁芯 (经过简单的拆解和锯条的切割,钻孔)2、废弃的气焊机 焊嘴芯2只3、一小块废弃亚克力,废弃的老式插头内芯铜棒2只 ,还有一些简

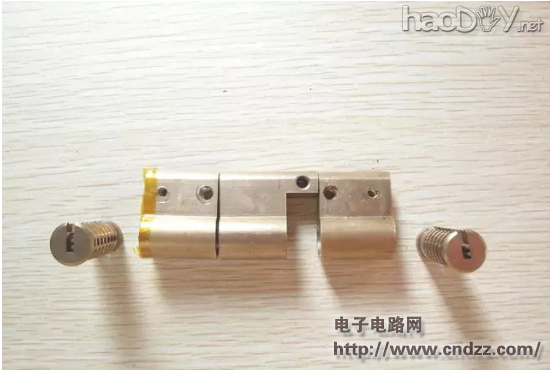

1、家里换下来的普通防盗门锁芯 (经过简单的拆解和锯条的切割,钻孔)

点焊机自己做,变废为宝成本低!材料很简单

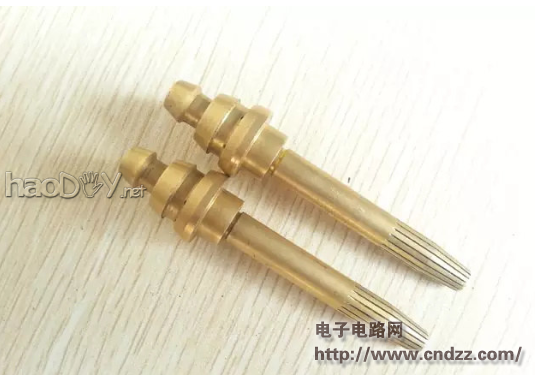

2、废弃的气焊机 焊嘴芯2只

点焊机自己做,变废为宝成本低!材料很简单

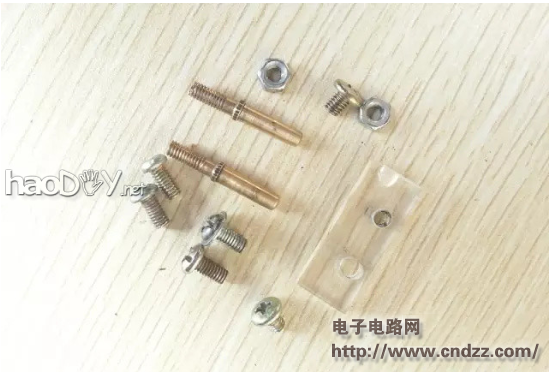

3、一小块废弃亚克力,废弃的老式插头内芯铜棒2只 ,还有一些简单不同规格的螺丝(螺丝取材废弃物本身的材料,所以规格有点小差异)

点焊机自己做,变废为宝成本低!材料很简单

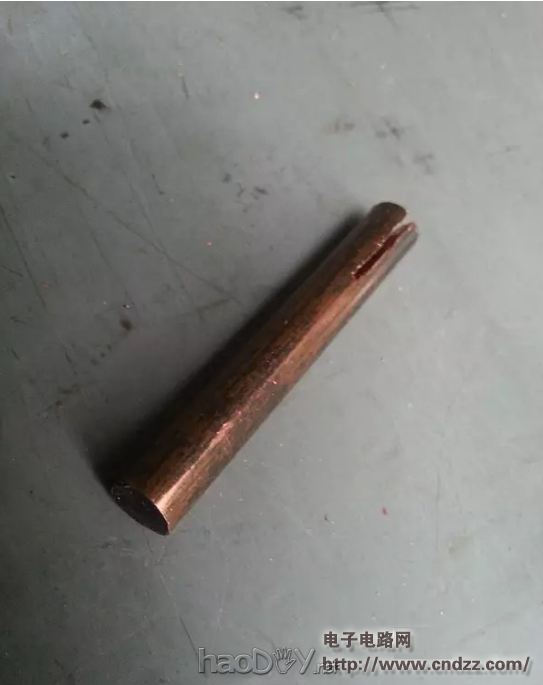

4、一节长约60MM*8MM直径的铜棒(这个是找到的材料,废弃物中没有找到小尺寸的铜棒,其实如果有3MM直径的就够了)

点焊机自己做,变废为宝成本低!材料很简单

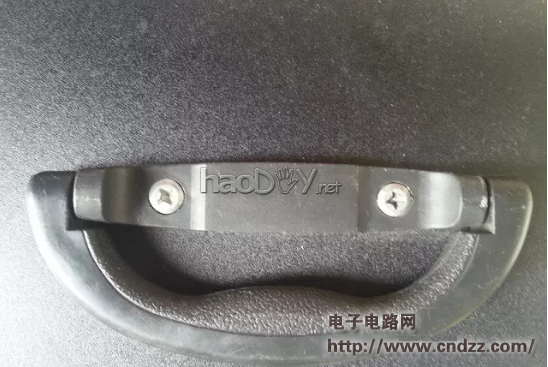

5、废弃的手提箱提手一个

点焊机自己做,变废为宝成本低!材料很简单

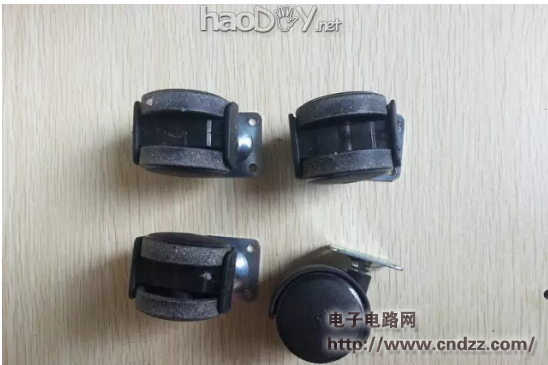

6、用坏掉废弃的电脑椅上面的脚轮4只

点焊机自己做,变废为宝成本低!材料很简单


7、老式交流9V电源适配器,去除了金属插头留作他用(取材与废弃的老式有线路由器适配器)

点焊机自己做,变废为宝成本低!材料很简单

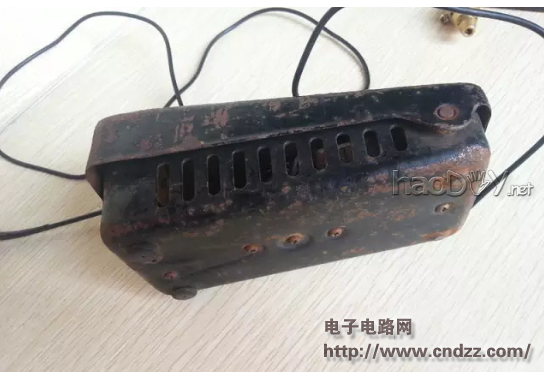

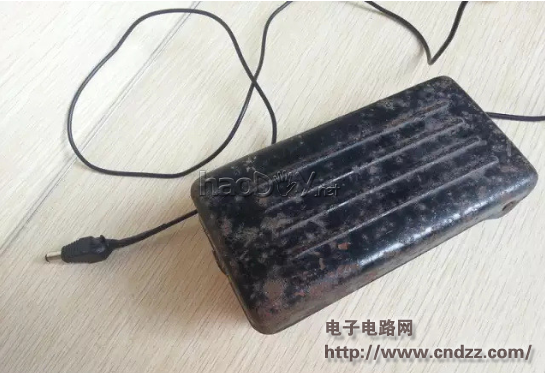

8、废弃的老式脚踏开关(现改成给低压使用)

点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单

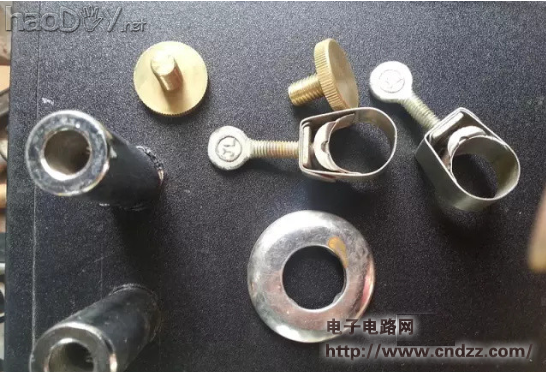

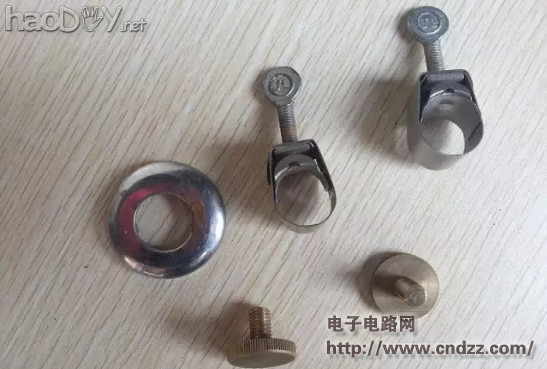

9、家里装修中没用上的水管夹具和酒柜夹持铜柱

点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单

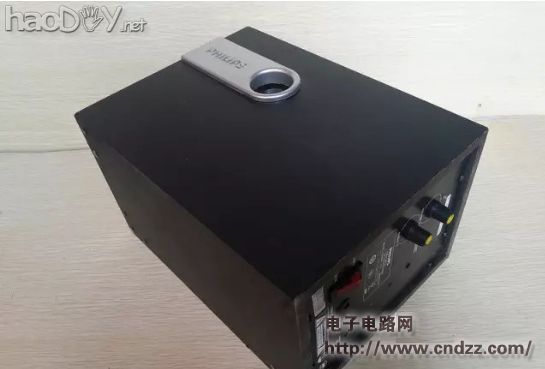

10、烧坏掉且废弃在角落的飞利浦多媒体低音音箱

点焊机自己做,变废为宝成本低!材料很简单

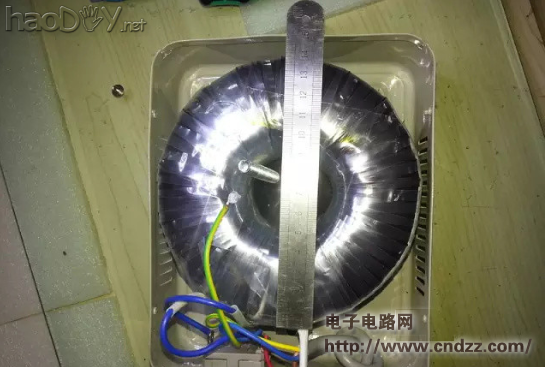

11、废弃的自耦环形变压器220V转110V(买来后才发现是自偶的,出于安全考虑后来又买了隔离的环形变压器)

点焊机自己做,变废为宝成本低!材料很简单

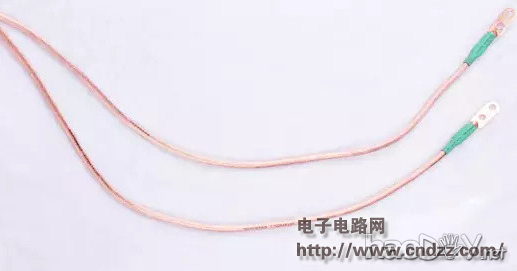

12、外皮老化而退役的35平方去皮裸铜线3米 (取材废弃车用电瓶点火线材,去皮后套上蜡黄管绝缘,在变压自耦环形变压器上绕上10圈,正好5V)

点焊机自己做,变废为宝成本低!材料很简单

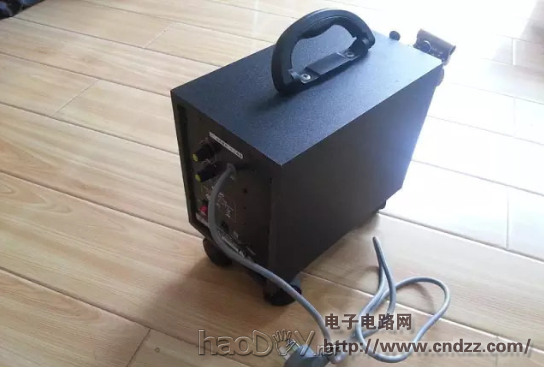

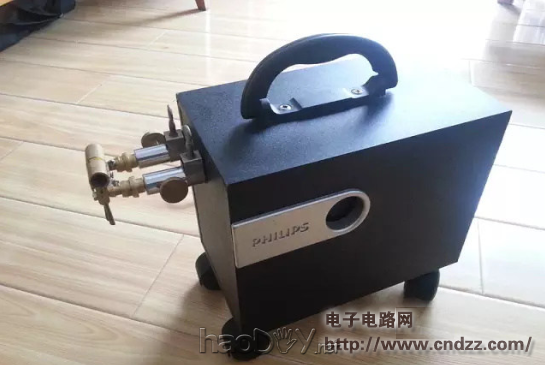

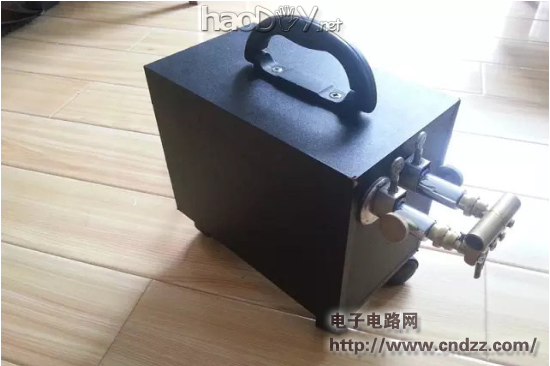

经过以上12件物品的展示小伙伴们应该大概明白了,这次的制作为什么叫《环保小小点焊机》,对!环保小小点焊机的取材全部由废弃材料组装而成,下面全方位展示环保小小点焊机的成品

点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单

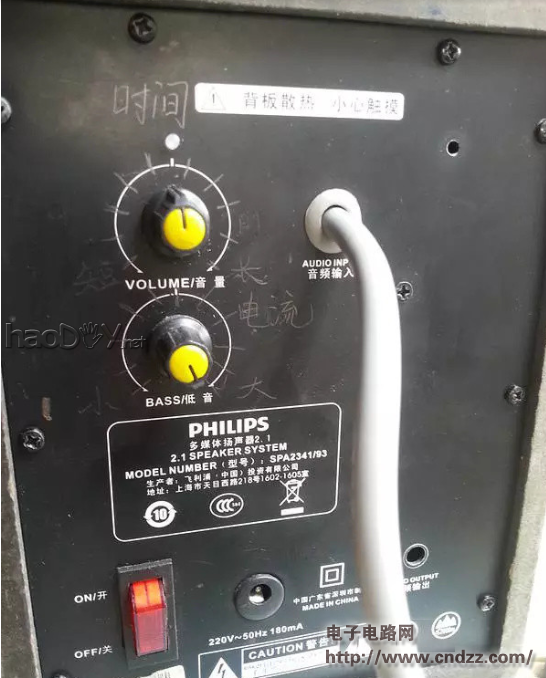

环保小小点焊机背部控制点焊时间,和点焊电流的操作面板

点焊机自己做,变废为宝成本低!材料很简单

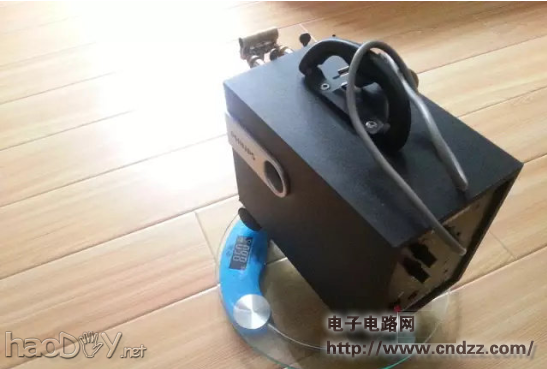

环保小小点焊机总重量8.6KG

点焊机自己做,变废为宝成本低!材料很简单


可能有小伙伴要问了,这些东西是怎样组装到一起的,下面我就针对这个问题公布细节图片,便于与小伙伴们分享。

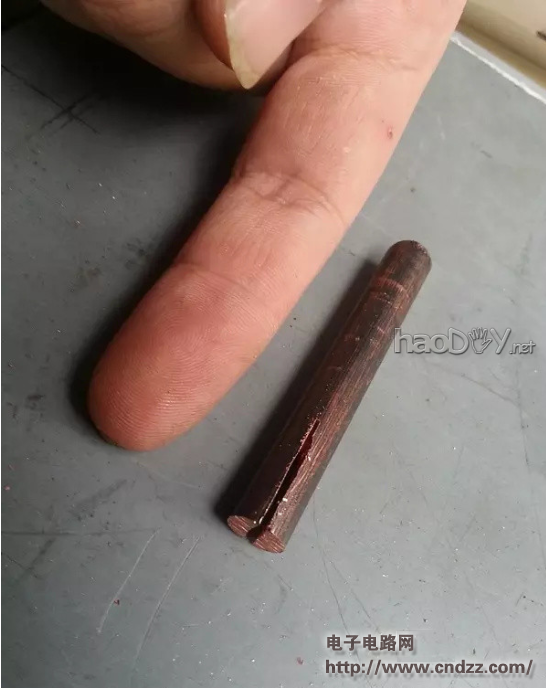

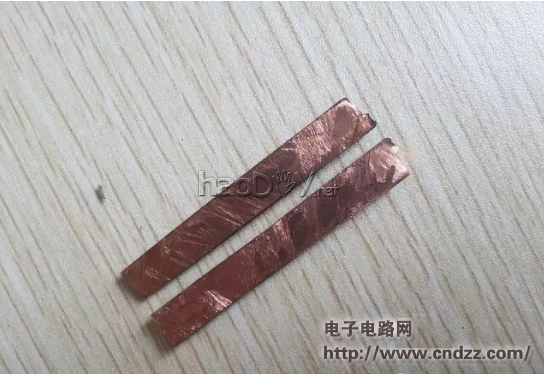

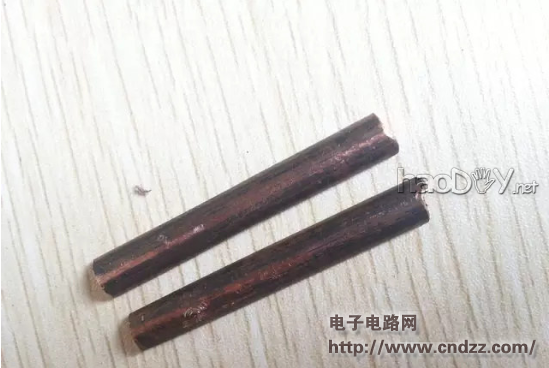

1、首先是8MM的铜棒一分为二,由于现有的铜棒过粗,切开后用锉刀搓去一部分,保留前端针状便于焊接比较小面积的物件

点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单

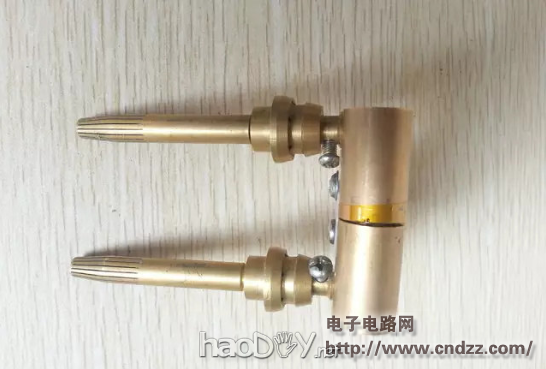

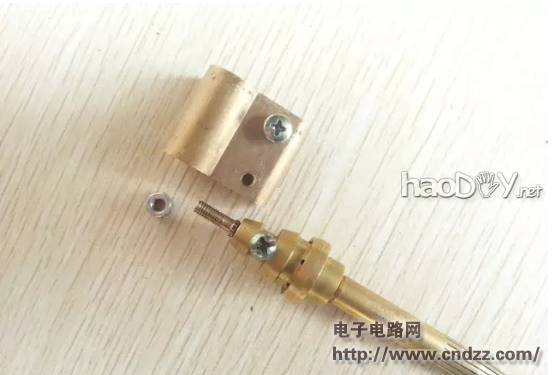

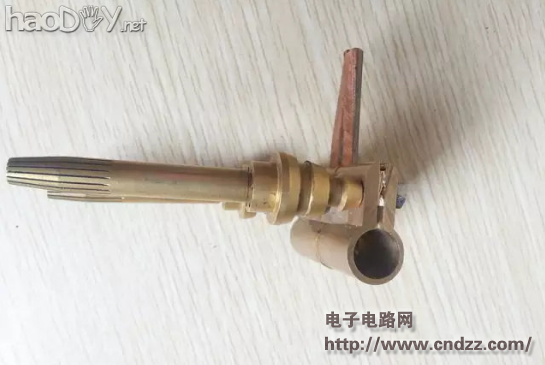

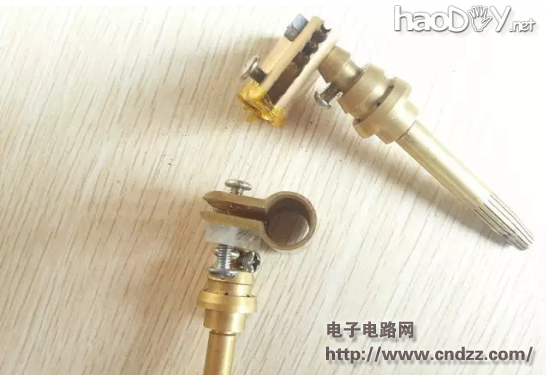

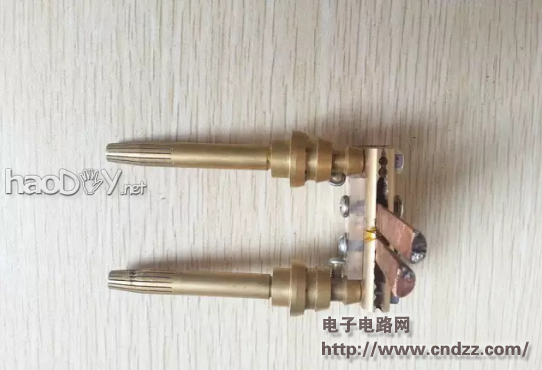

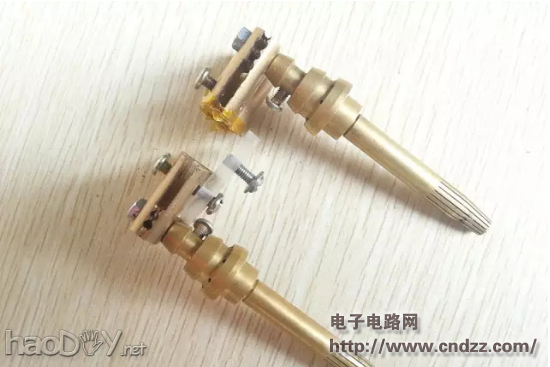

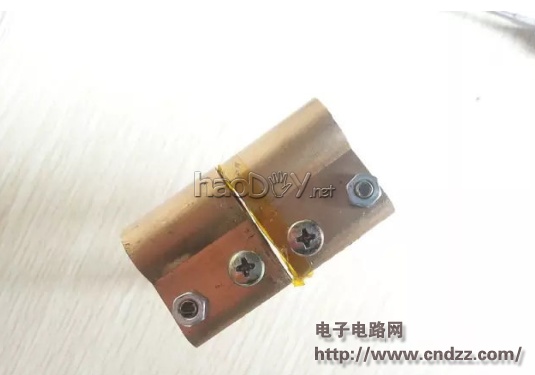

2、废弃气焊焊嘴芯 ,废弃老式插头铜芯 和废弃锁芯如何组成快装焊接头的细节图

点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单

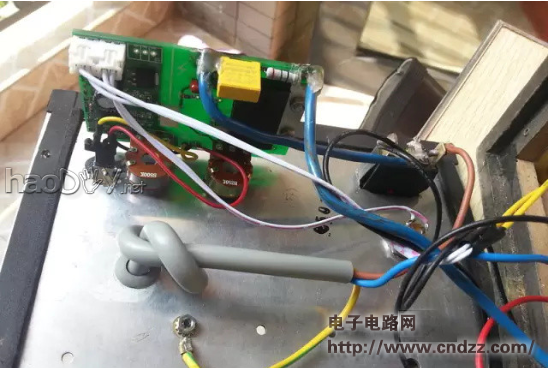

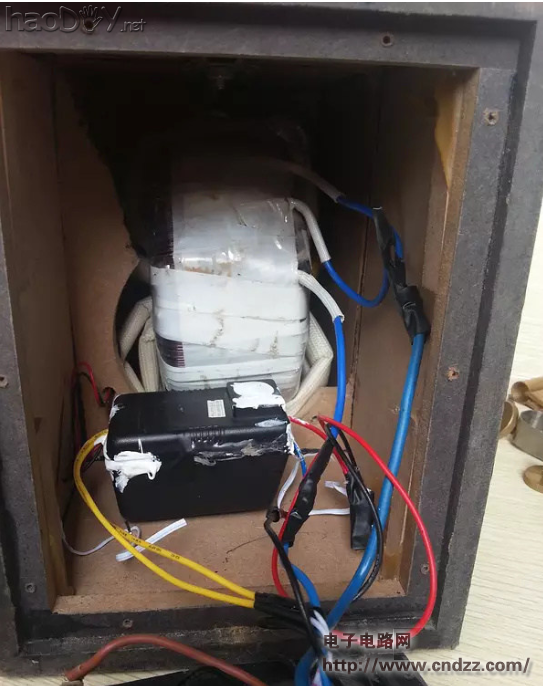

3、废弃飞利浦音箱的内部控制电路的处理

点焊机自己做,变废为宝成本低!材料很简单


点焊机自己做,变废为宝成本低!材料很简单


4、废弃电脑椅的脚轮和废弃手提箱子上的提手,以及上焊嘴经过加简单加工后安装到箱体上的效果图。

点焊机自己做,变废为宝成本低!材料很简单

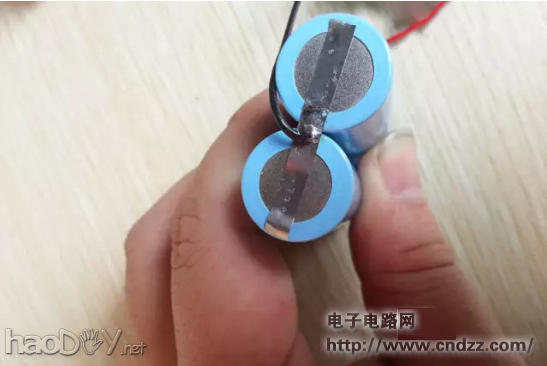

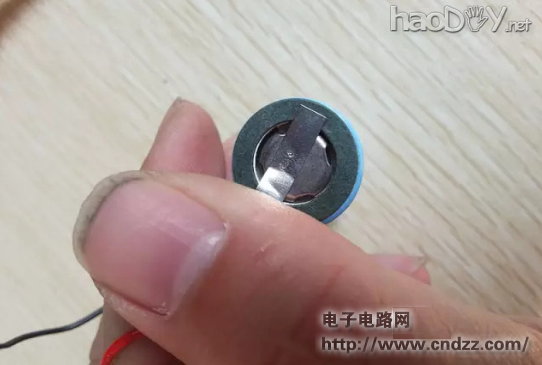

下面就是几个焊接实例。相信工程师和爱好熟悉DIY的小伙伴们都熟悉的,做电子产品特别是移动电子产品都绕不开,电池焊接这个环节。

点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单





点焊机自己做,变废为宝成本低!材料很简单

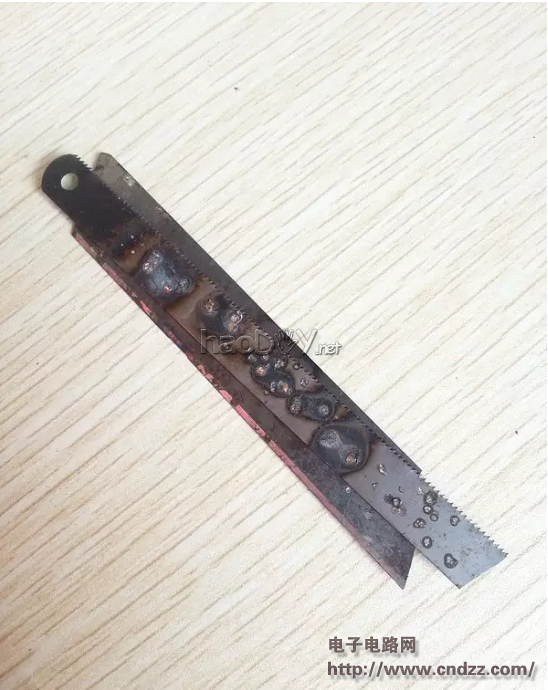

一毫米的钢片也能焊接,这个目前试过能焊接2.5MM厚度的钢板,再大的就没有试了,这个最大焊接的能力在时间和电流都相同的情况下,和你的环形变压器的功率大小有关
