山寨T12焊台温控器，单片机、数码管显示、按键调温

时间:2017-05-19 14:16来源:数码之家 作者:admin 点击: 次
偶然弄了两根T12的烙铁芯。学习了它的相关知识自己瞎捣鼓了一下，利用一个杂牌936焊台的主机壳子用3d打印机打了一个面板。 这个山寨版的控制器大致功能如下：1.按键调节温度高低并用数码管显示出来，按键短按依次加减，按键长按快速加减。2.本次开机后默认上
偶然弄了两根T12的烙铁芯。学习了它的相关知识自己瞎捣鼓了一下，利用一个杂牌936焊台的主机壳子用3d打印机打了一个面板。

这个山寨版的控制器大致功能如下：

1.按键调节温度高低并用数码管显示出来，按键短按依次加减，按键长按快速加减。
2.本次开机后默认上次关机前的调节温度。（正在弄还没有实现）
3.带有休眠功能，烙铁放在烙铁架上一段时间后自动降温到一设定值，达到休眠目的。从烙铁架上拿起来后恢复到原来设定的温度。
4.慢慢再补充。

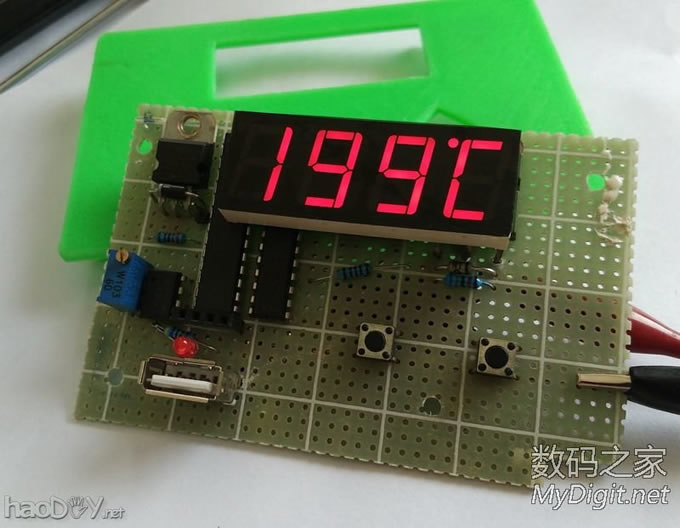

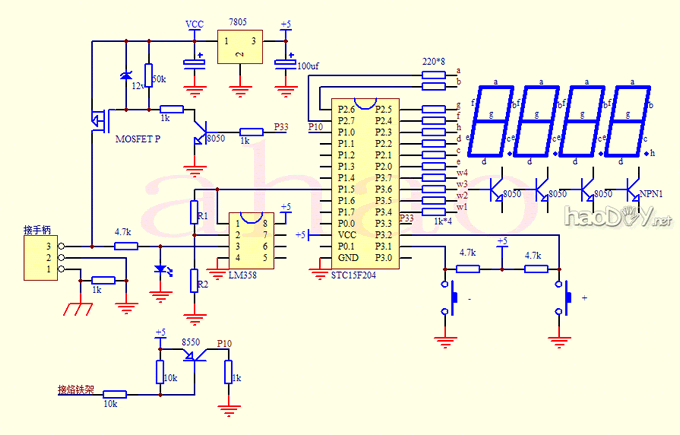

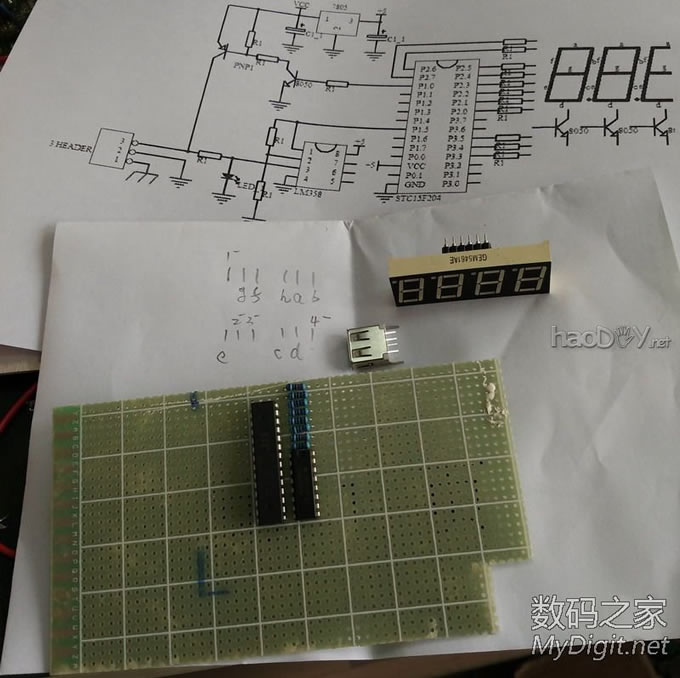

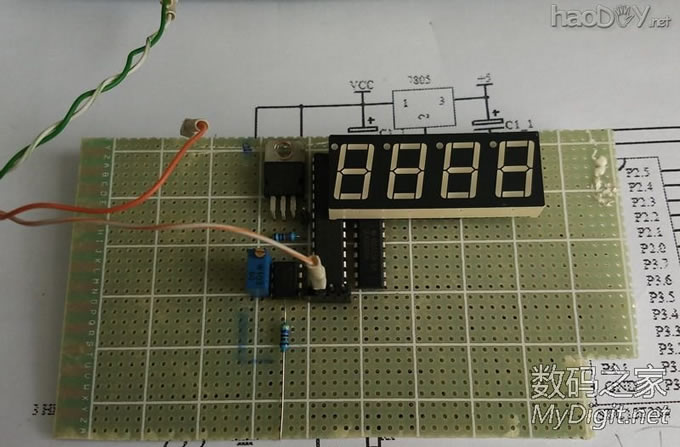

先从电路做起
山寨T12焊台温控器，单片机、数码管显示、按键调温


制作过程

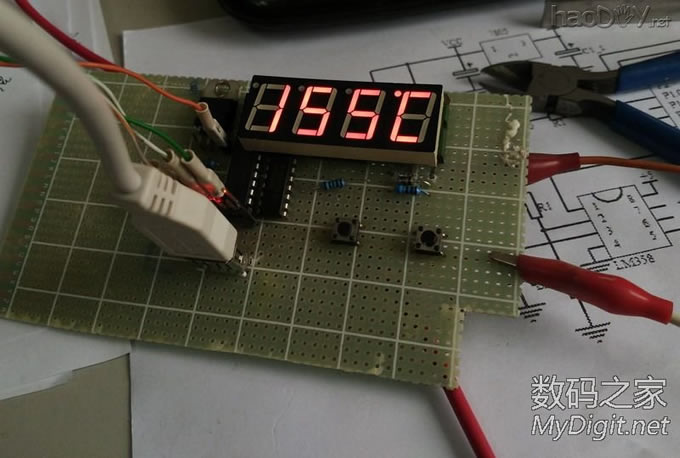

山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温

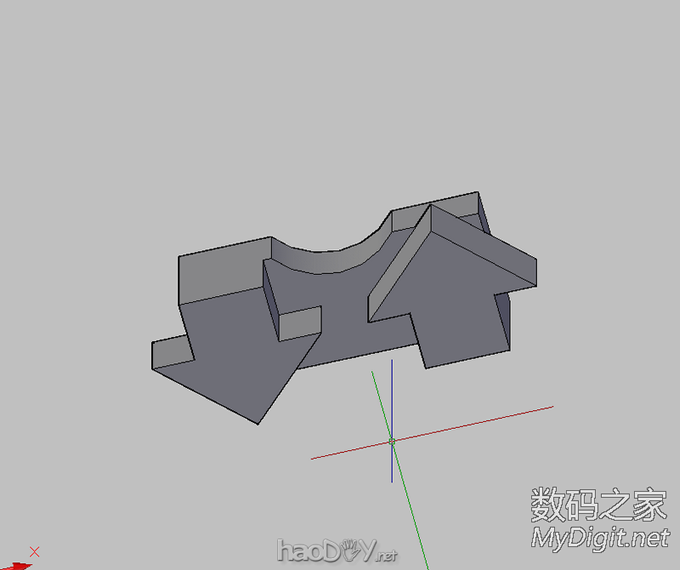

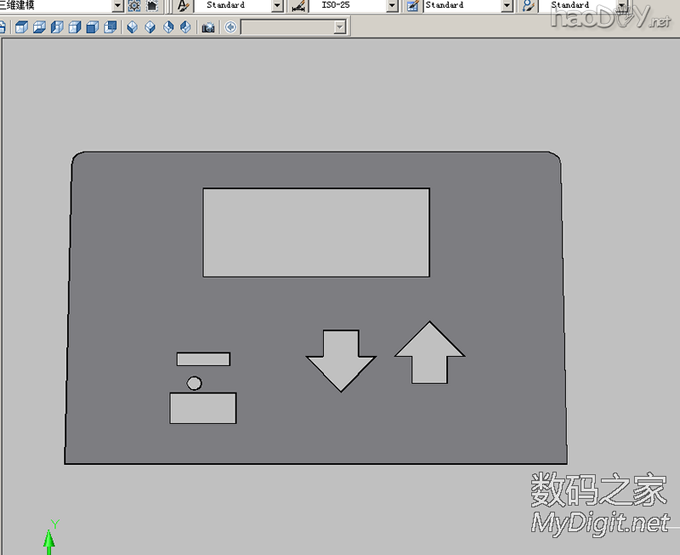

电路基本搞定，再来面板。CAD初学，简单弄的
面板
山寨T12焊台温控器，单片机、数码管显示、按键调温

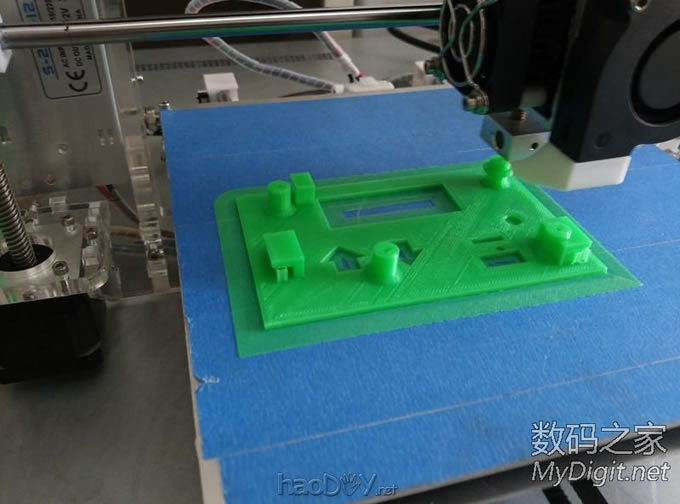

山寨T12焊台温控器，单片机、数码管显示、按键调温

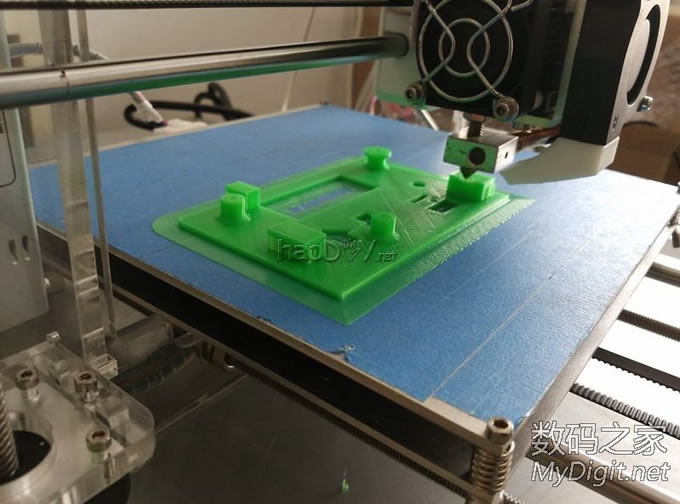

简易3D打印机
山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温

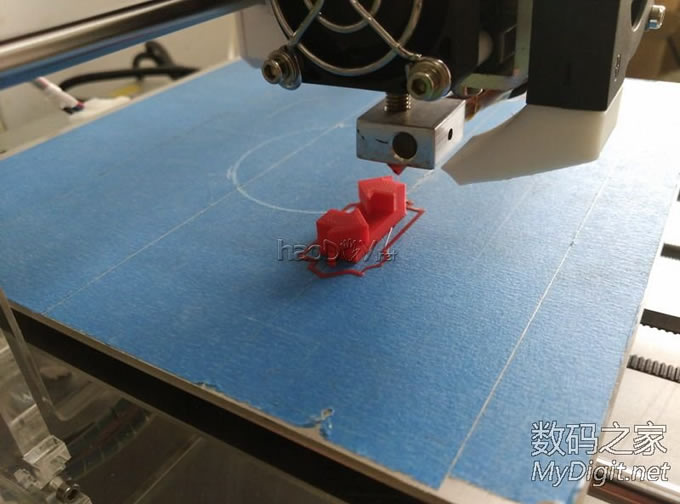

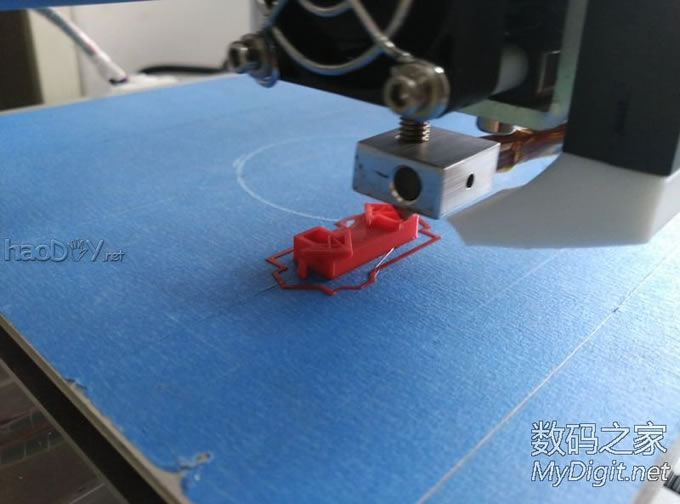

按键，用红色材料
山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温

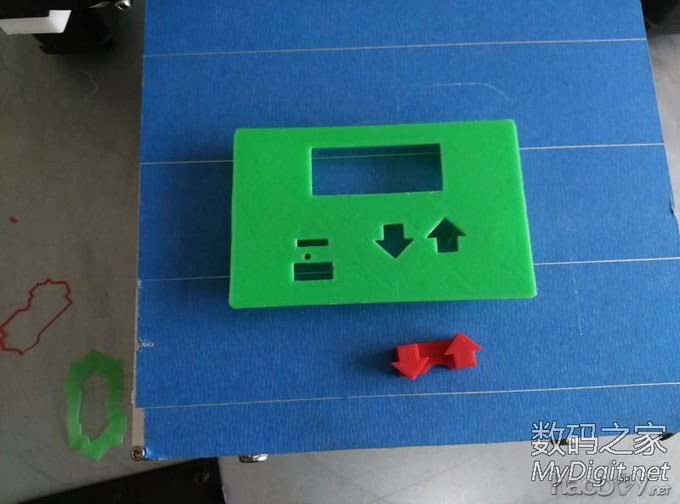

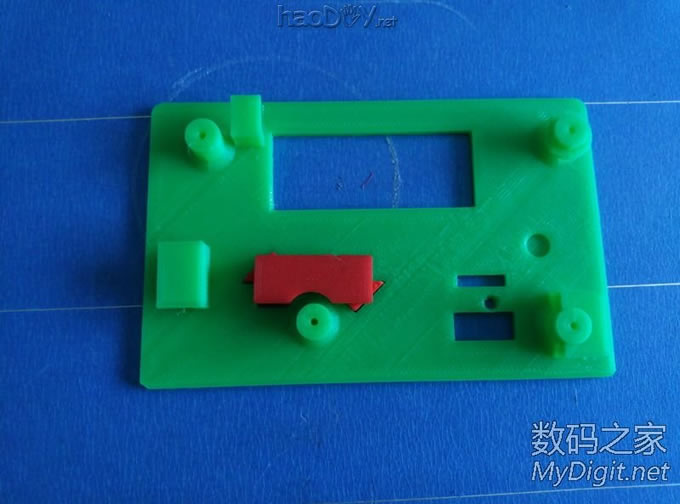

打好，去掉毛边和支撑物
山寨T12焊台温控器，单片机、数码管显示、按键调温


山寨T12焊台温控器，单片机、数码管显示、按键调温


还挺匹配的
山寨T12焊台温控器，单片机、数码管显示、按键调温


临时装上去，看看效果
山寨T12焊台温控器，单片机、数码管显示、按键调温





数码管看着不犀利

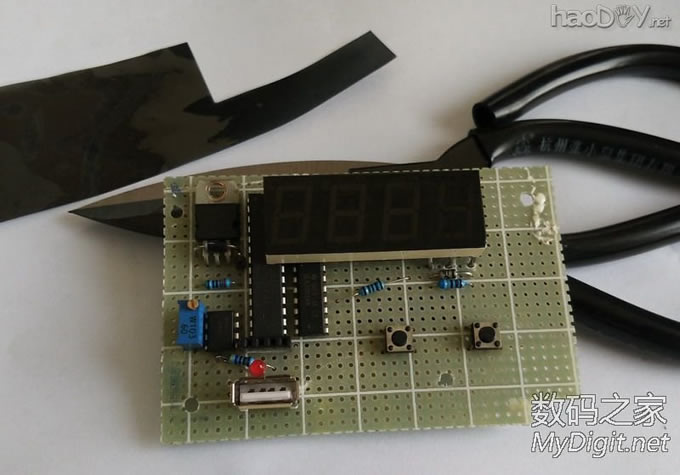

有办法，找了一条深颜色的汽车贴膜贴上去
山寨T12焊台温控器，单片机、数码管显示、按键调温


果然帅多了
山寨T12焊台温控器，单片机、数码管显示、按键调温

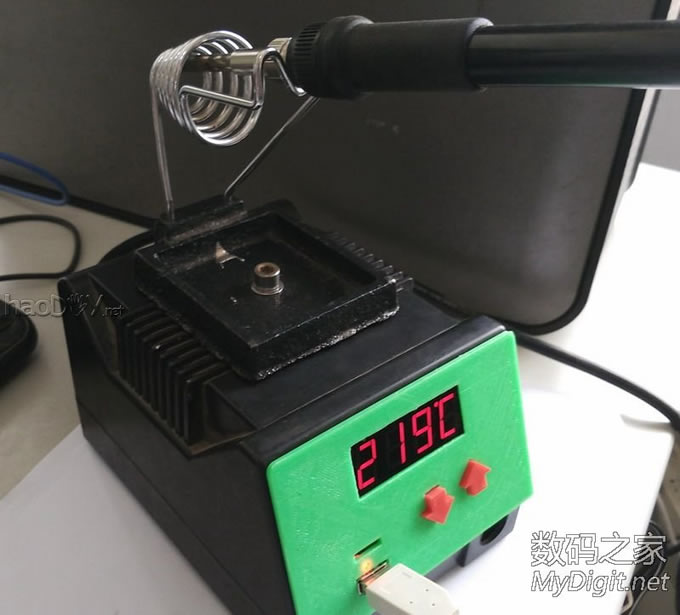

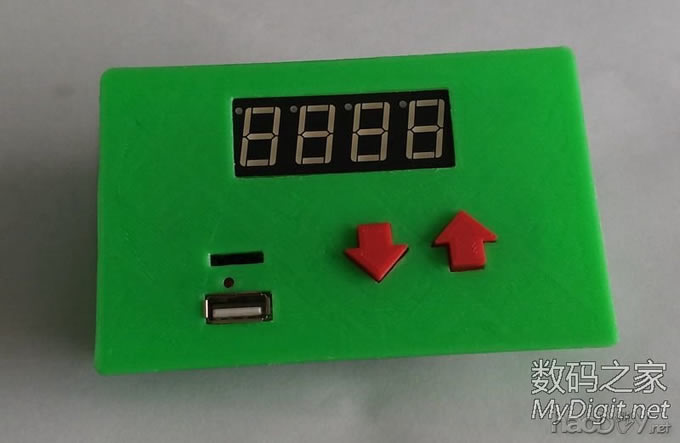

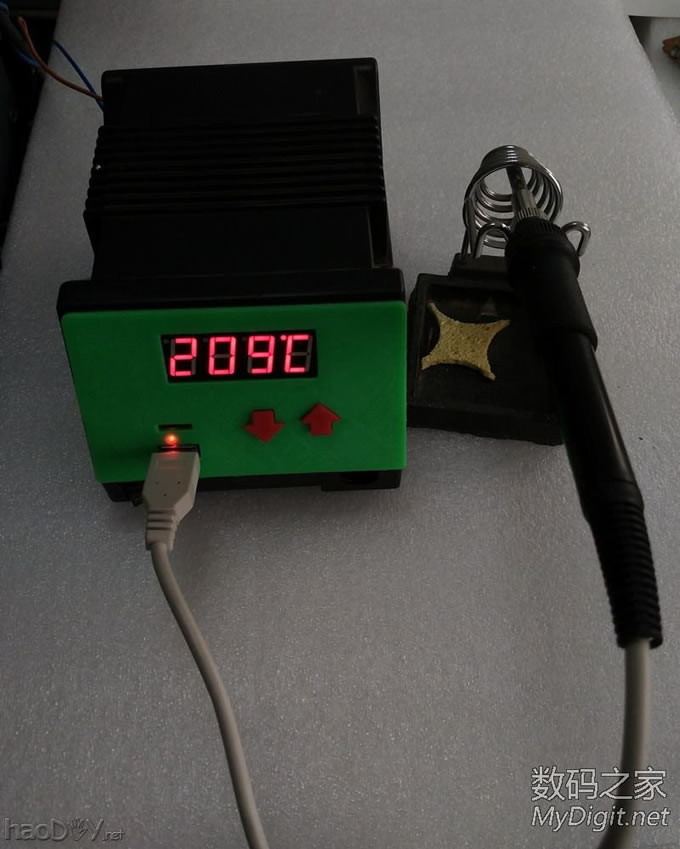

装好
山寨T12焊台温控器，单片机、数码管显示、按键调温

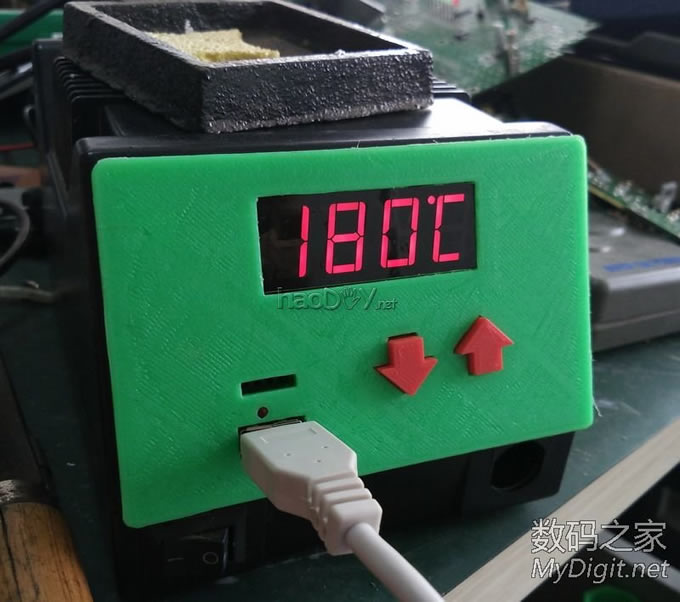

开烧。。。。
山寨T12焊台温控器，单片机、数码管显示、按键调温
