让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

时间:2017-06-24 22:20来源:数码之家 作者:mikyd 点击:
看图:1电源模块,60W有没有2拆开才记得拍照3量一下宽度4量一下高度5一块铝板挡住,老虎钳把它掰下6顺便把电容和LED也卸下来7就是要把这个控制板加入电源中8初步比划一下9把控制板放进去很轻松10背面来一张,帅11放下一个电容有点挤挤,要动手术了12注意红圈
看图:

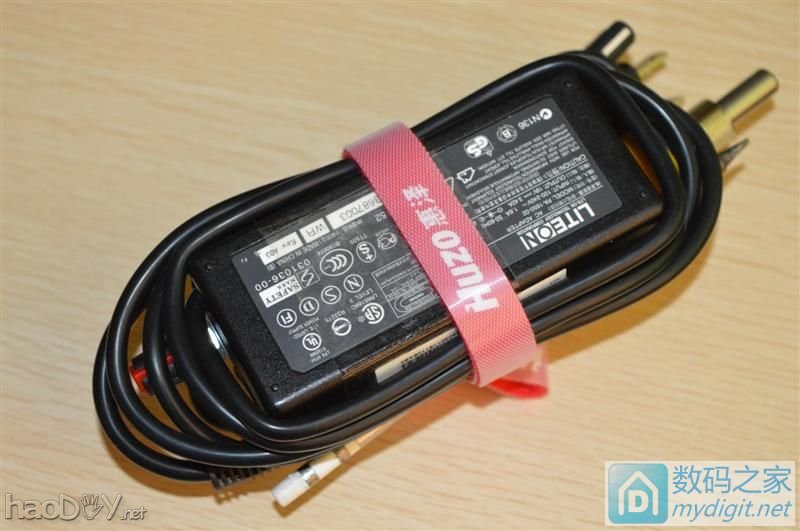

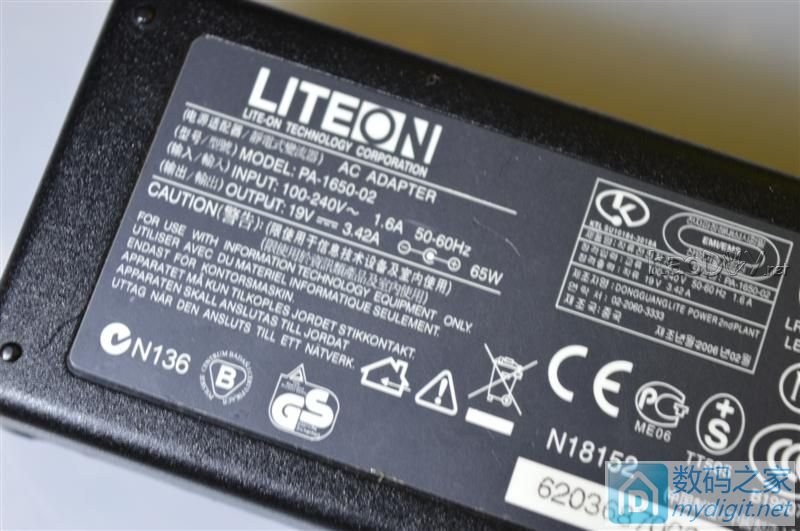

1  电源模块,60W有没有
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

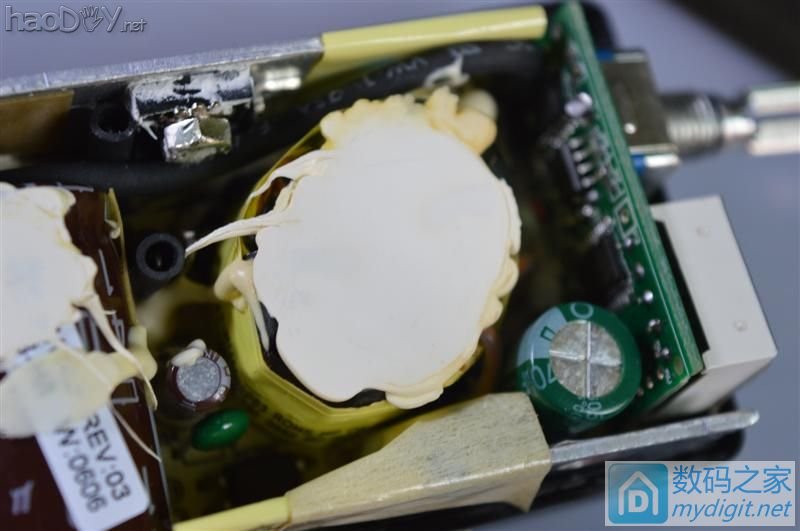

2  拆开才记得拍照
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


3  量一下宽度
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

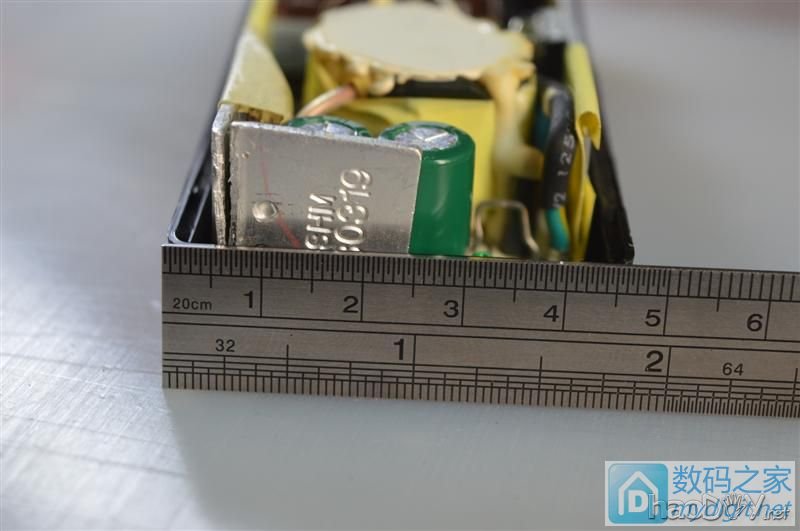

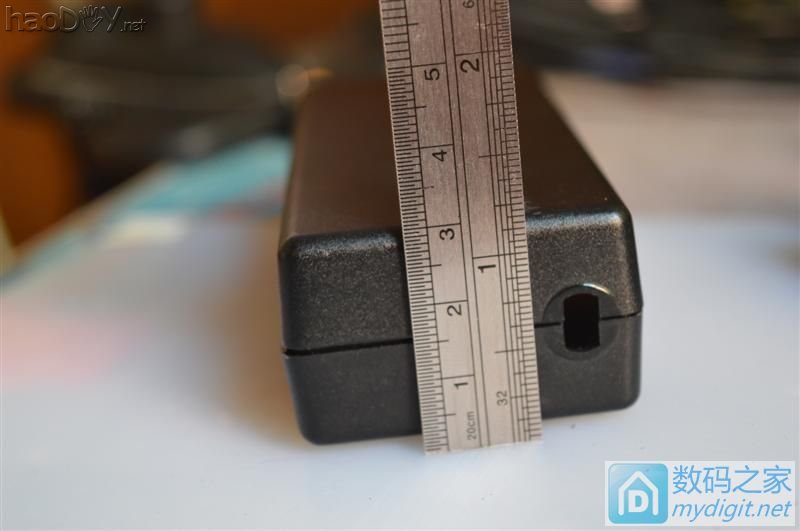

4  量一下高度
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

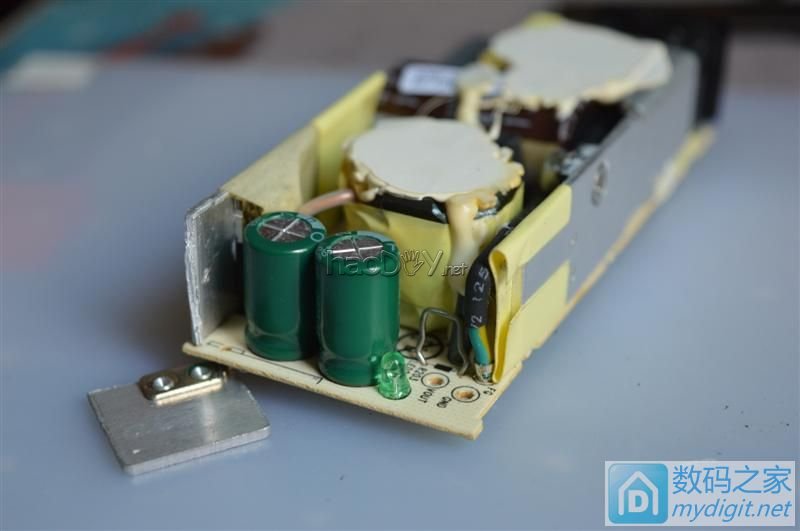

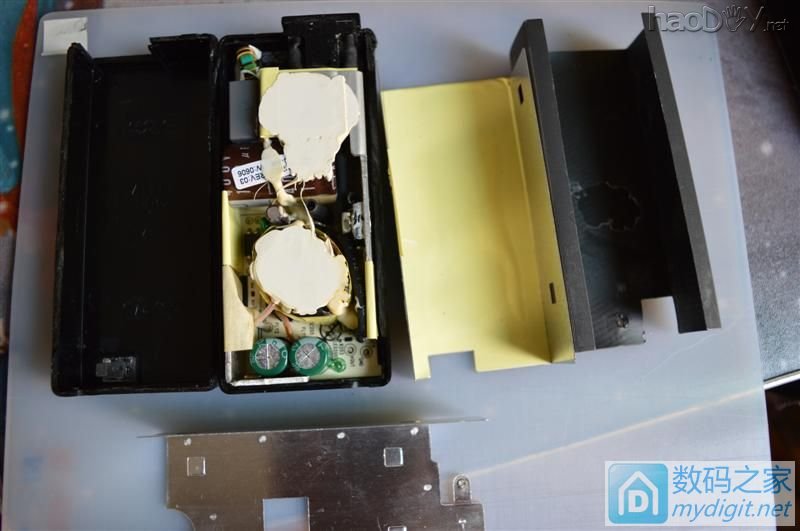

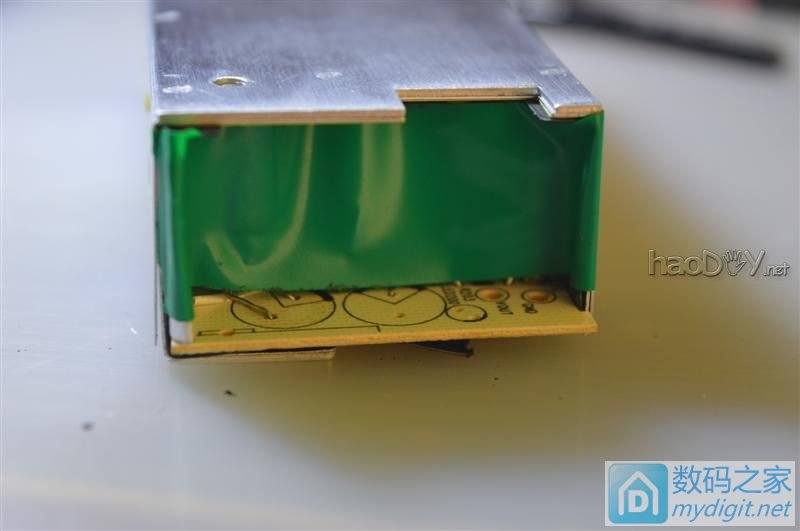

5  一块铝板挡住,老虎钳把它掰下
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

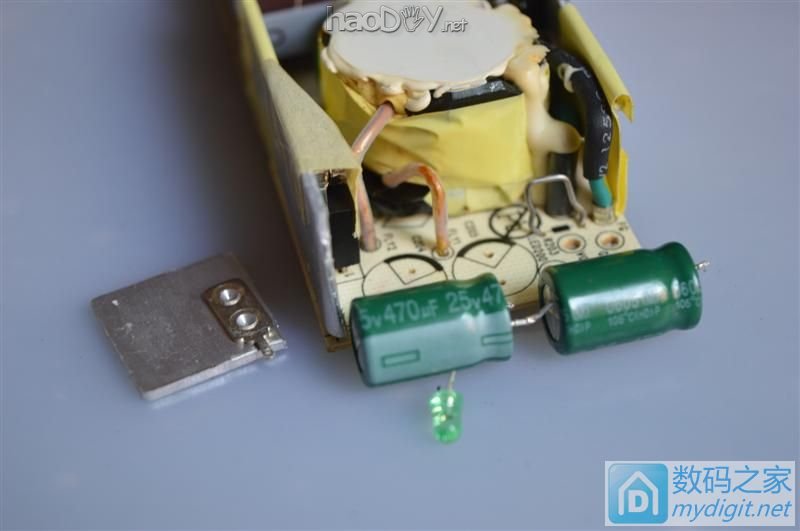

6  顺便把电容和LED也卸下来
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


7  就是要把这个控制板加入电源中
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

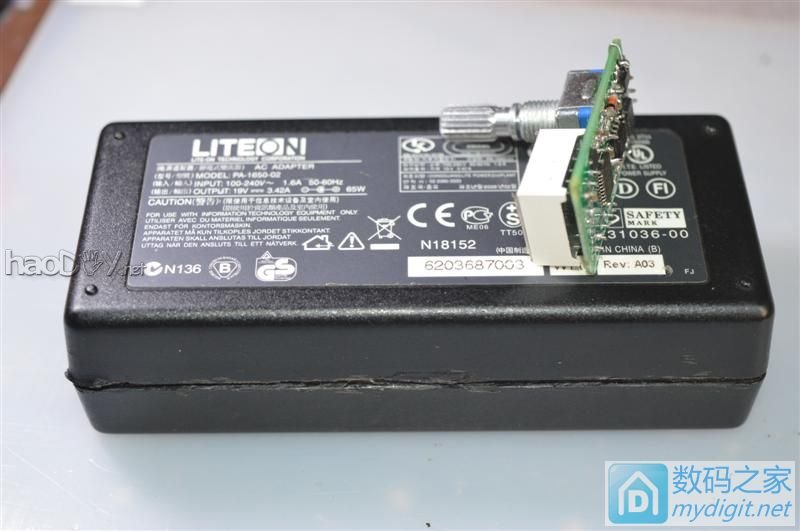

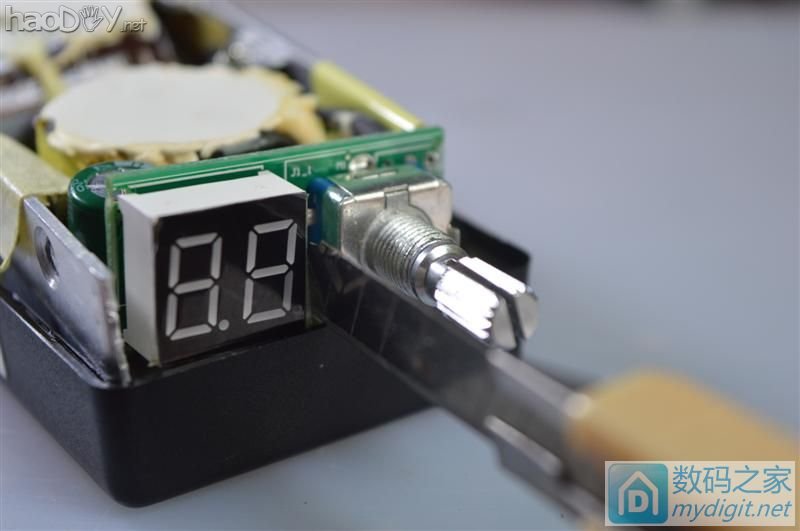

8  初步比划一下
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


9  把控制板放进去很轻松
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

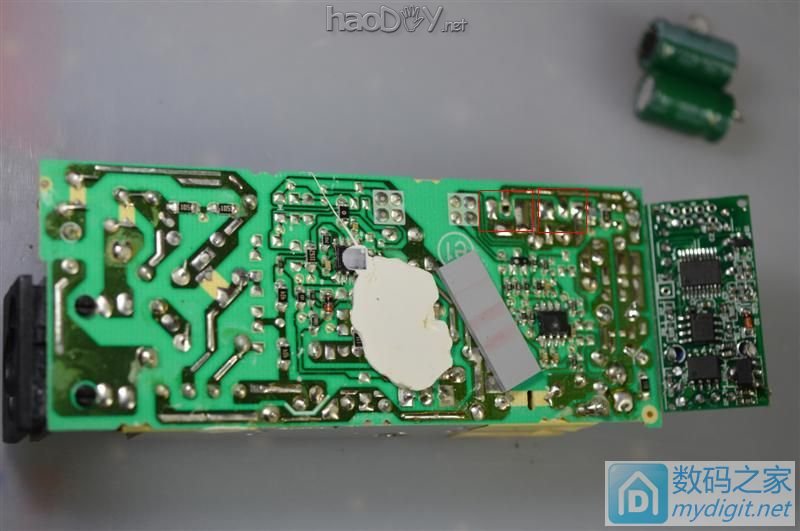

10  背面来一张,帅
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

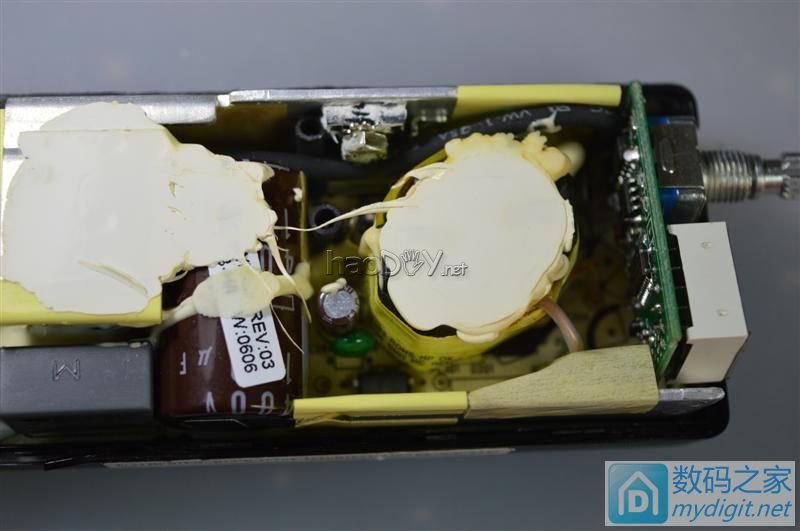

11  放下一个电容有点挤挤,要动手术了
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

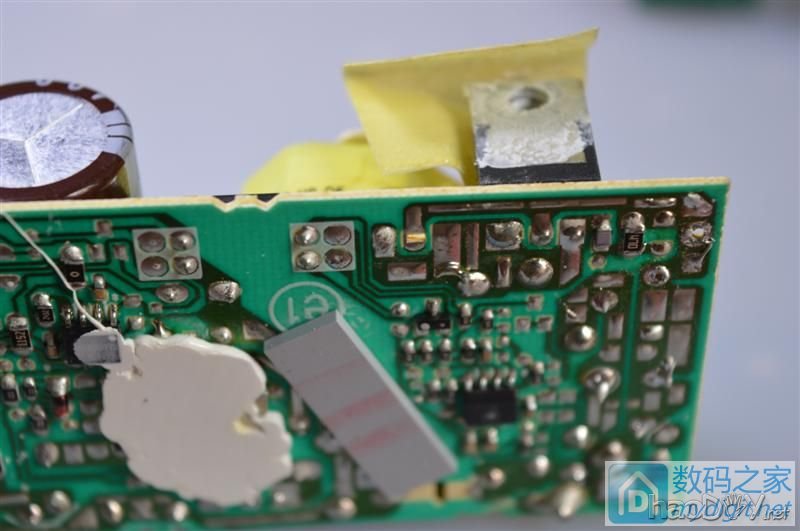

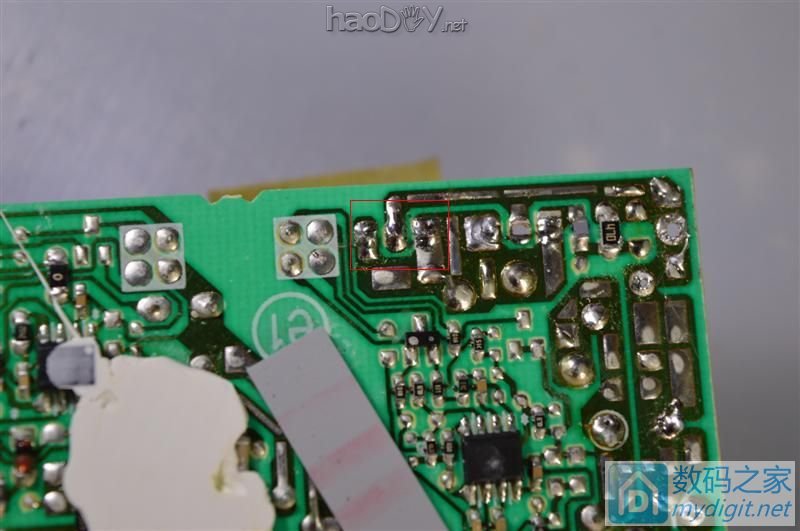

12  注意红圈地方,有个位置焊盘是空的,是什么?
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


13  两个肖特基,只焊了一只,空着一位置
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


14  拆下肖特基,来个特写
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

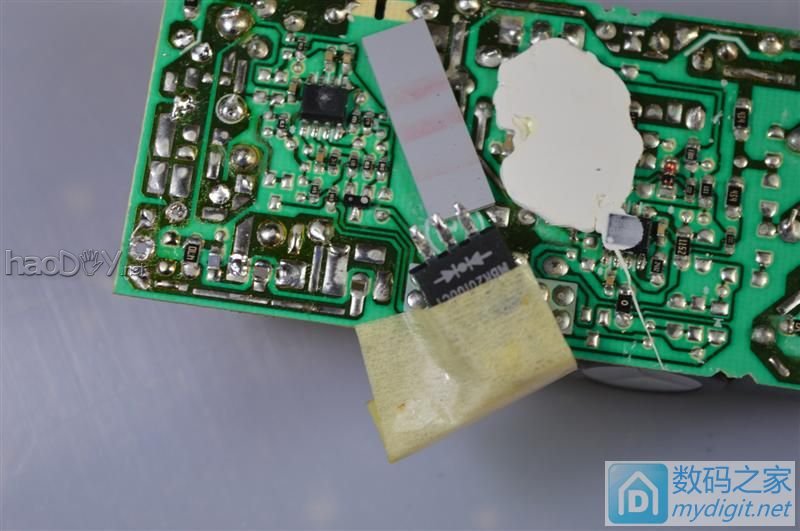

15  大胆把它往里面位置腾腾,电路功能一样的
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


下面继续

让大家久等了,继续上图

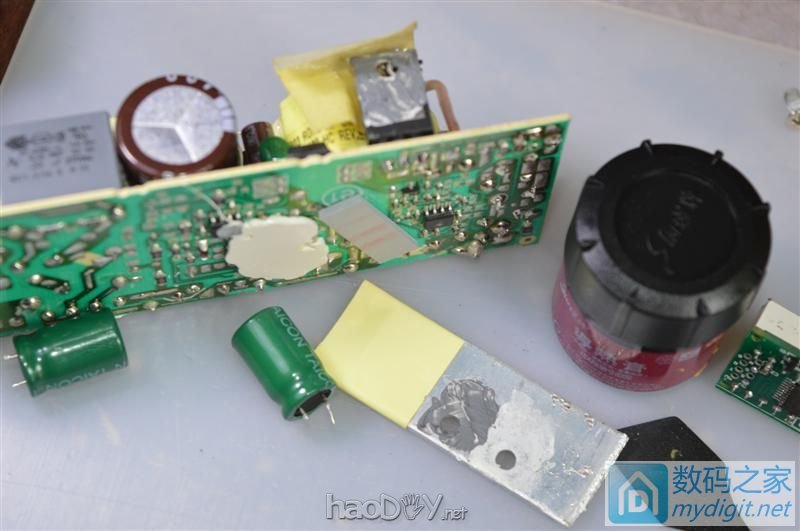

16  散热硅胶少不了
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


17  是的,要移动电容,需要加长管脚
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

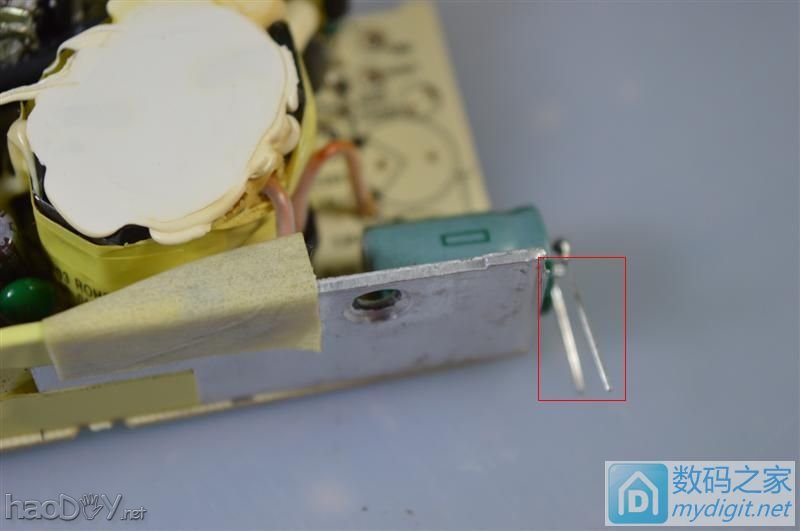

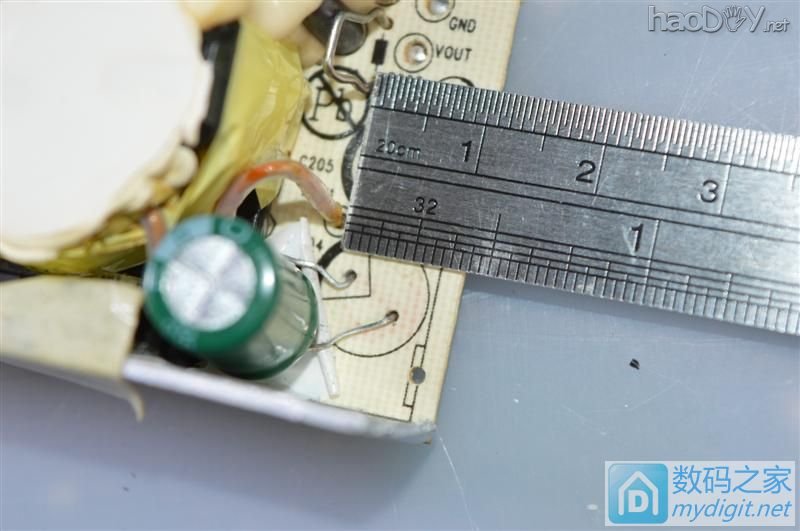

18  焊上电容,量一下空间,有11mm,足够了,至于另外一只电容,I am sorry
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

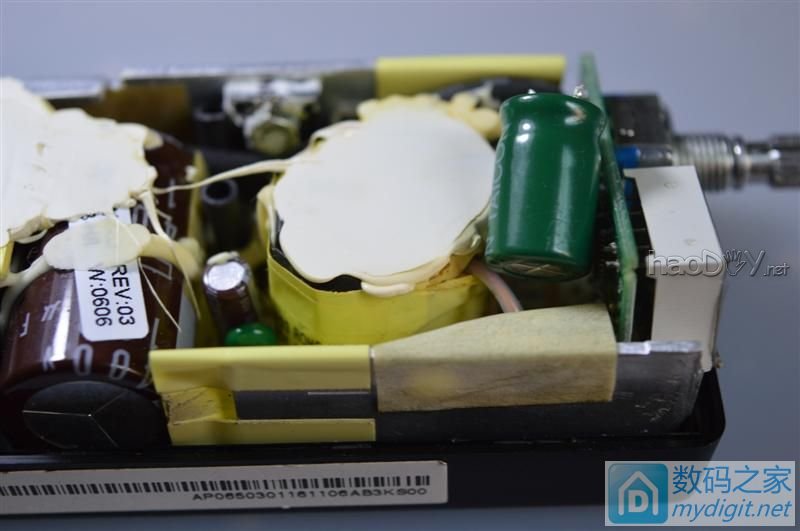

19  试放进去,不错
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


20  这是要给数码管开孔的节奏
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

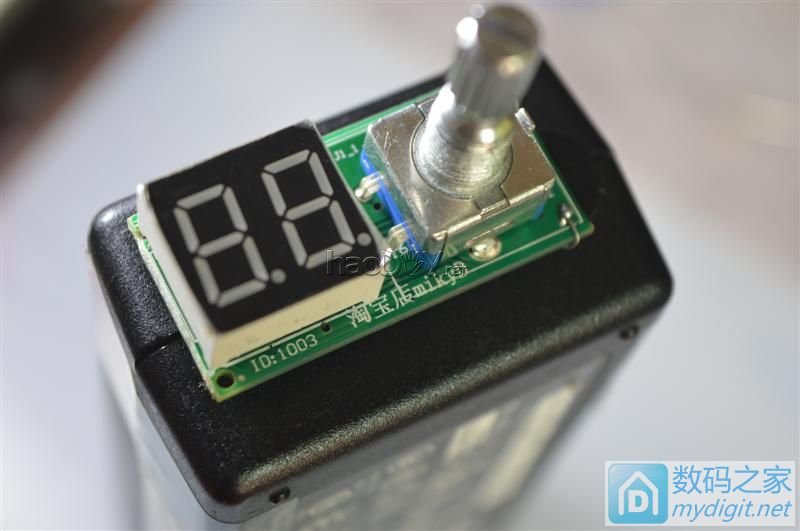

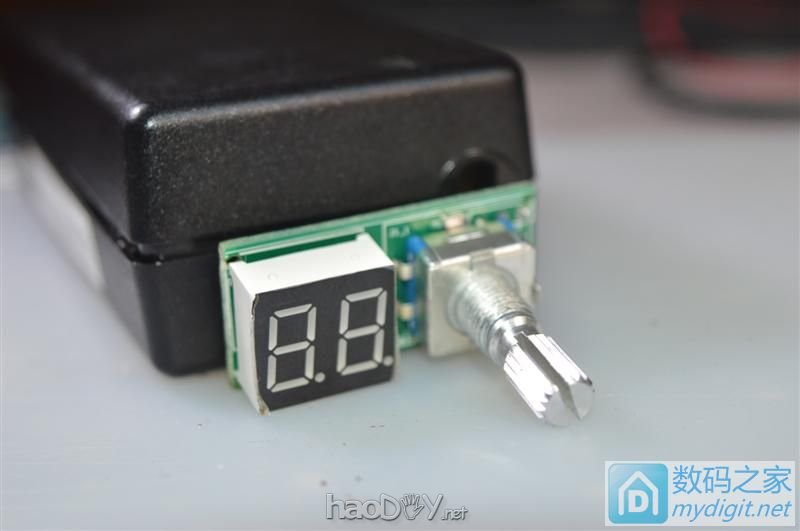

21  好,比划一下
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

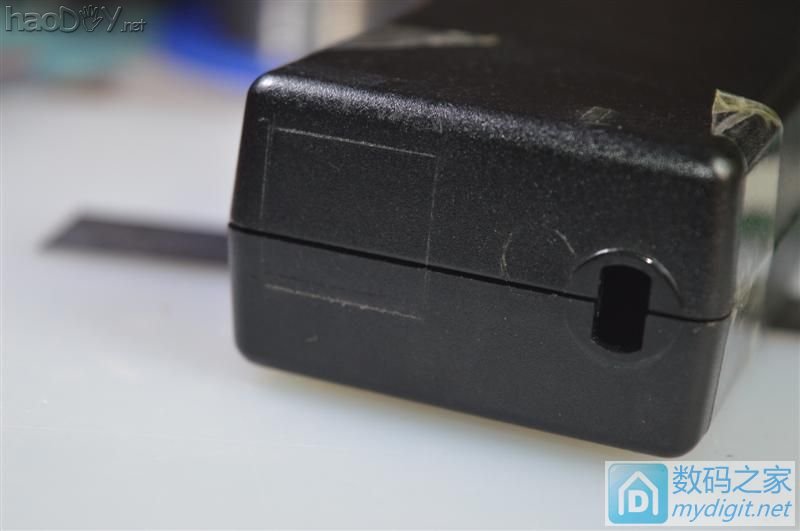

22  画好开孔图图
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

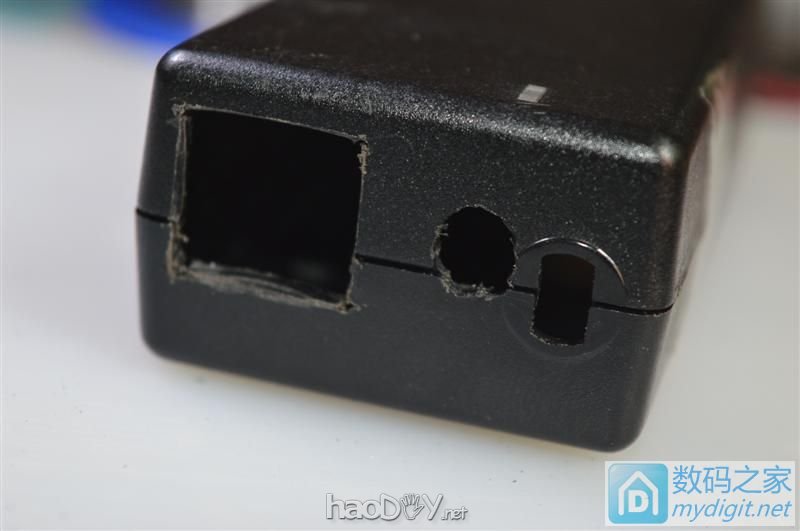

23  数码管和编码器孔孔
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

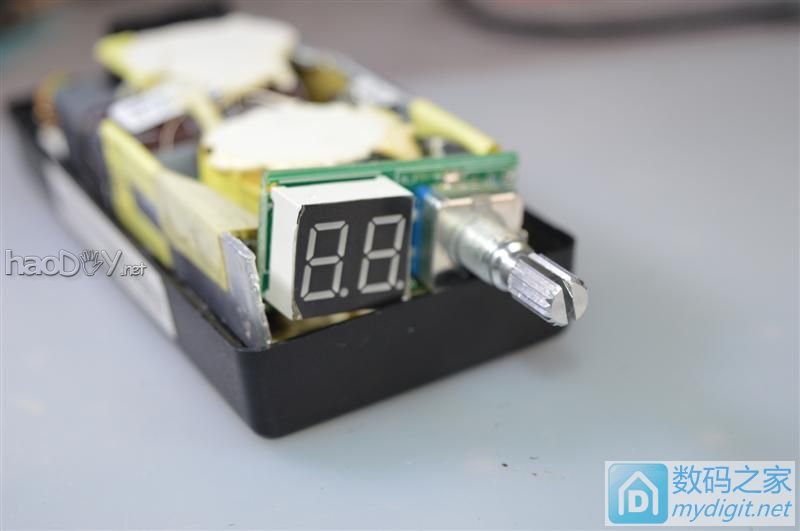

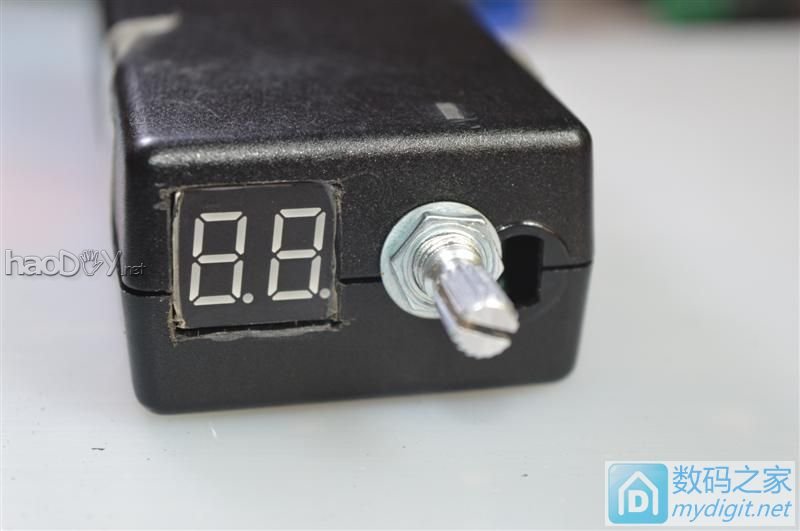

24  装上看看,有点感觉了
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


25  给里面补上两层绝缘布,安全动作是好事情
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

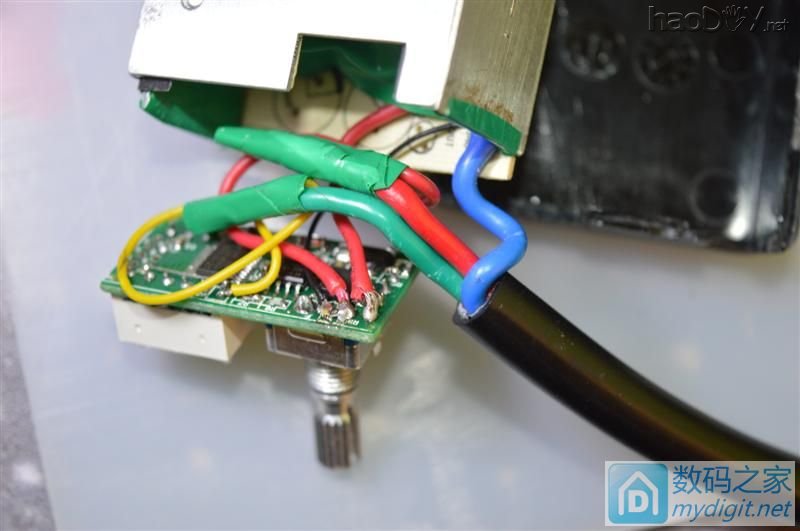

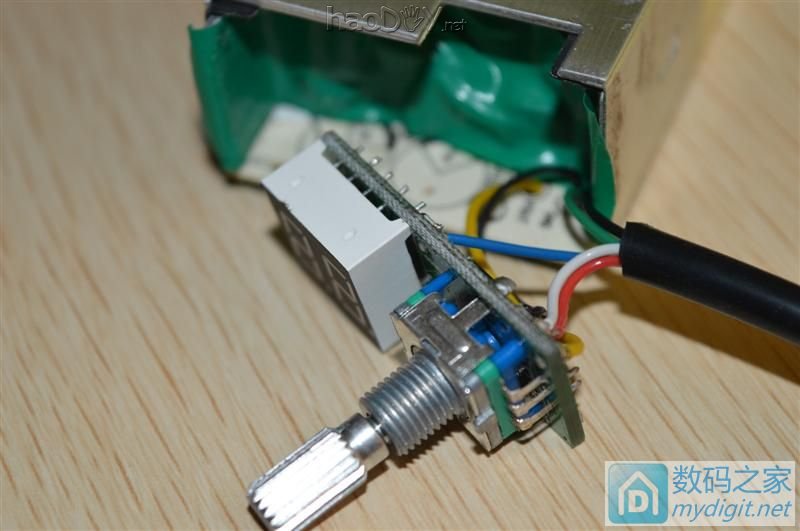

26  接线咯,细点软点的硅胶线体验就是好用
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

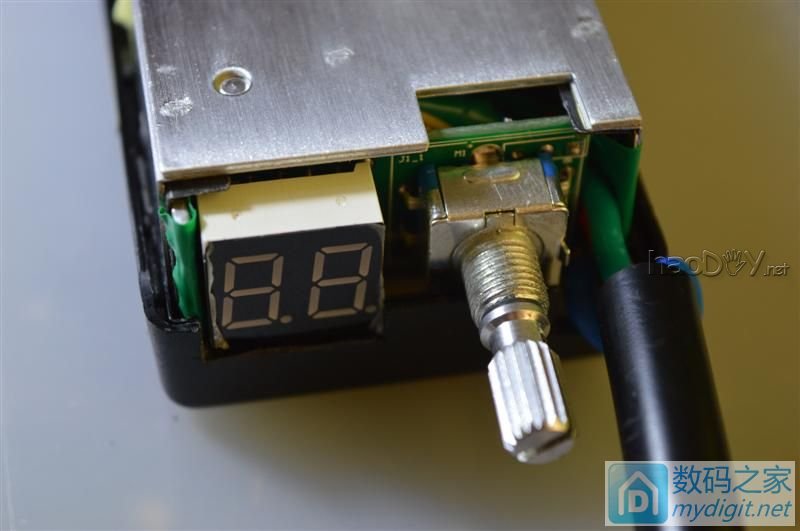

27  装上,是不是干净点
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

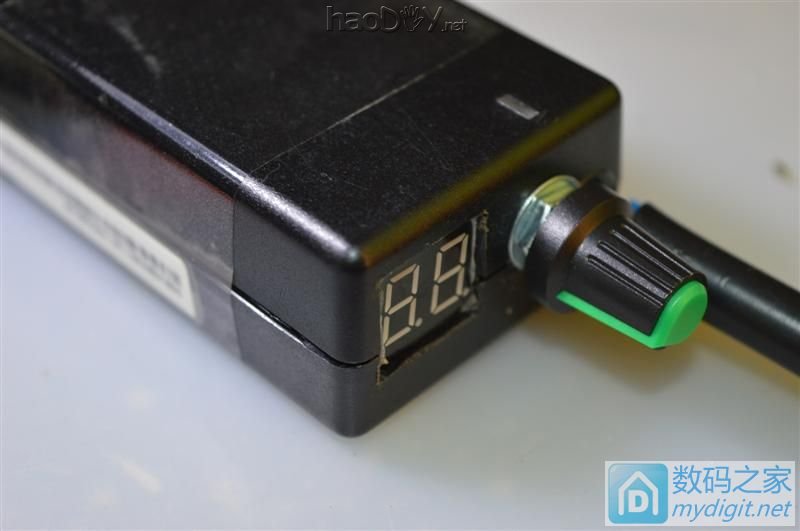

28  盖上盖上,成就感有没有
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

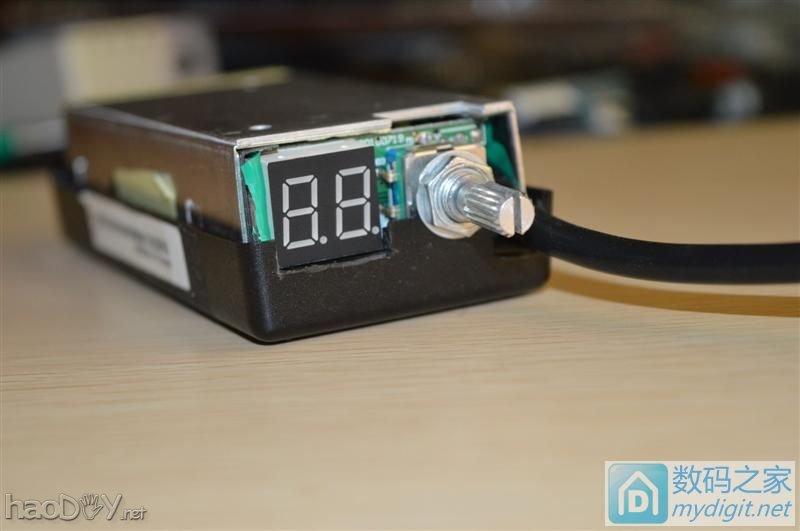

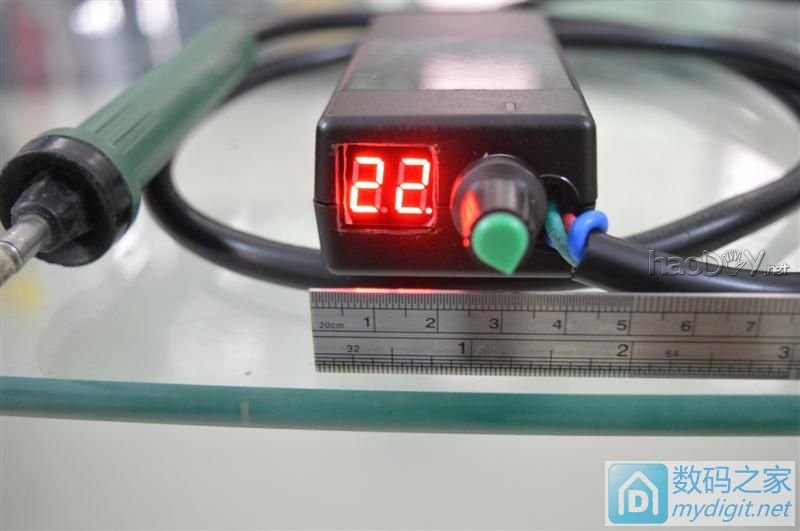

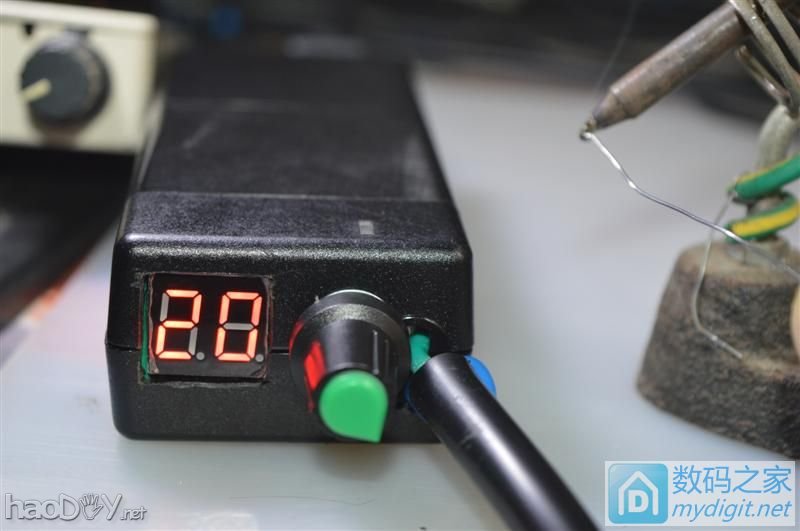

29  开机
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指


31  方便携带
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

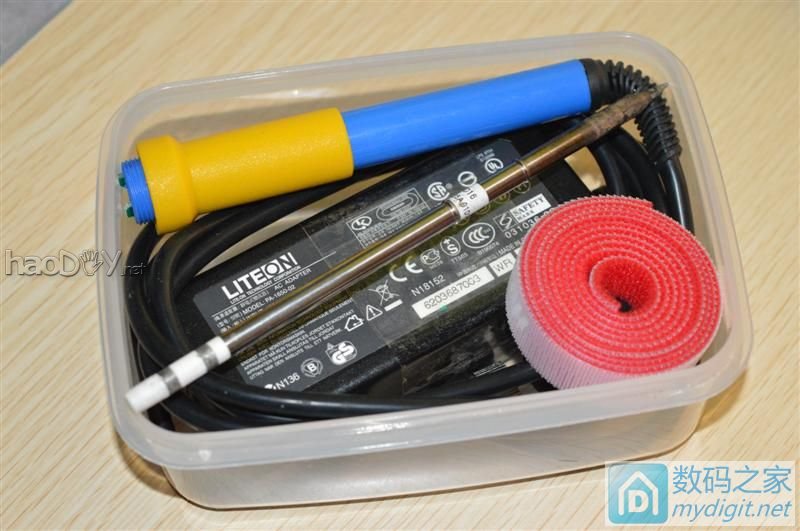

32  方便归纳
让尊贵白光回归白菜,简单diy迷你便携数显白光t12控制电烙铁,指

有坛友问地址,是  https://item.taobao.com/item.htm?id=538039149055
