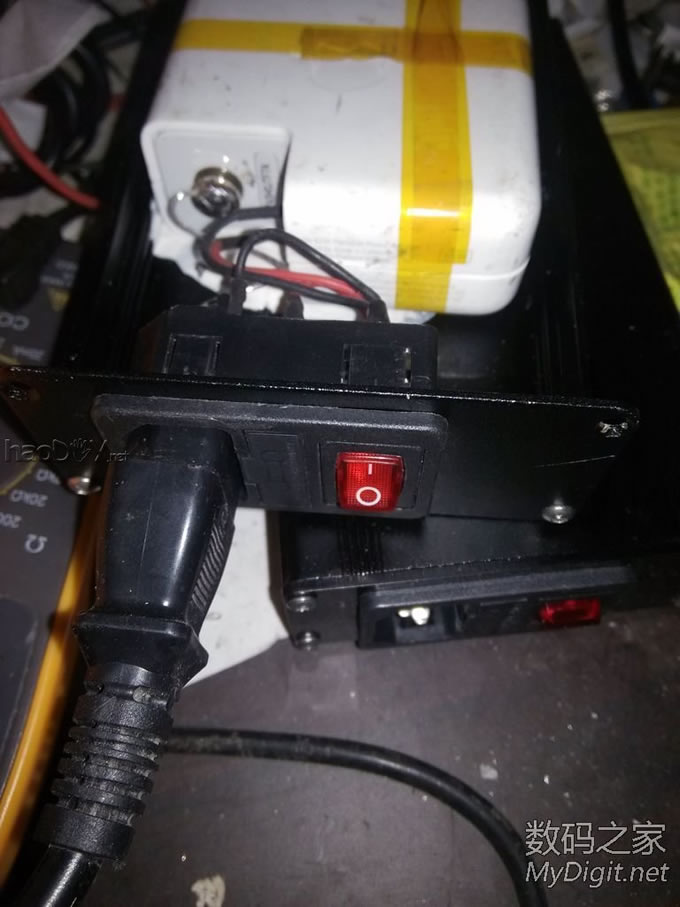

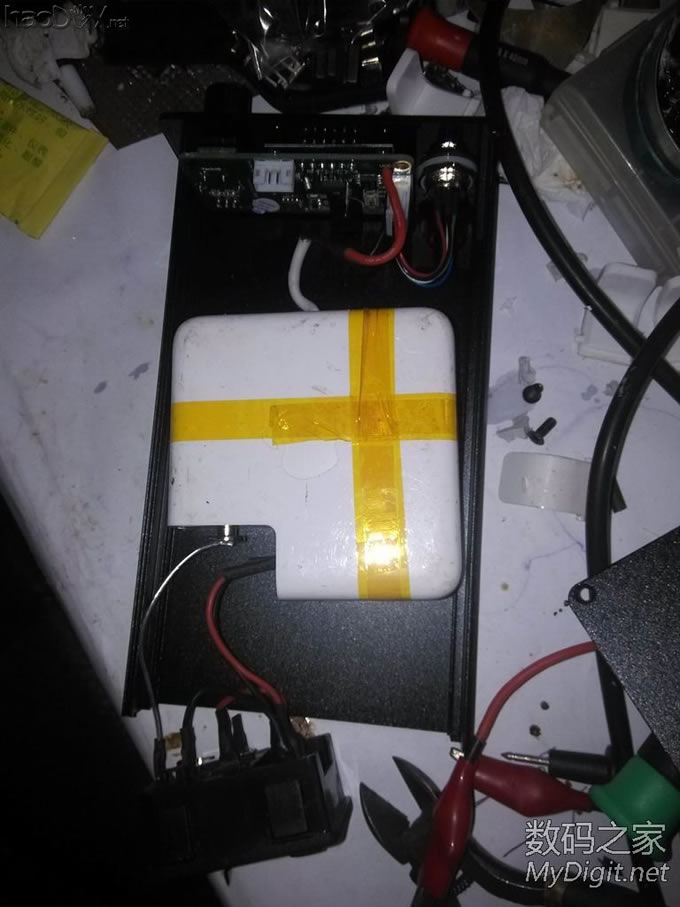

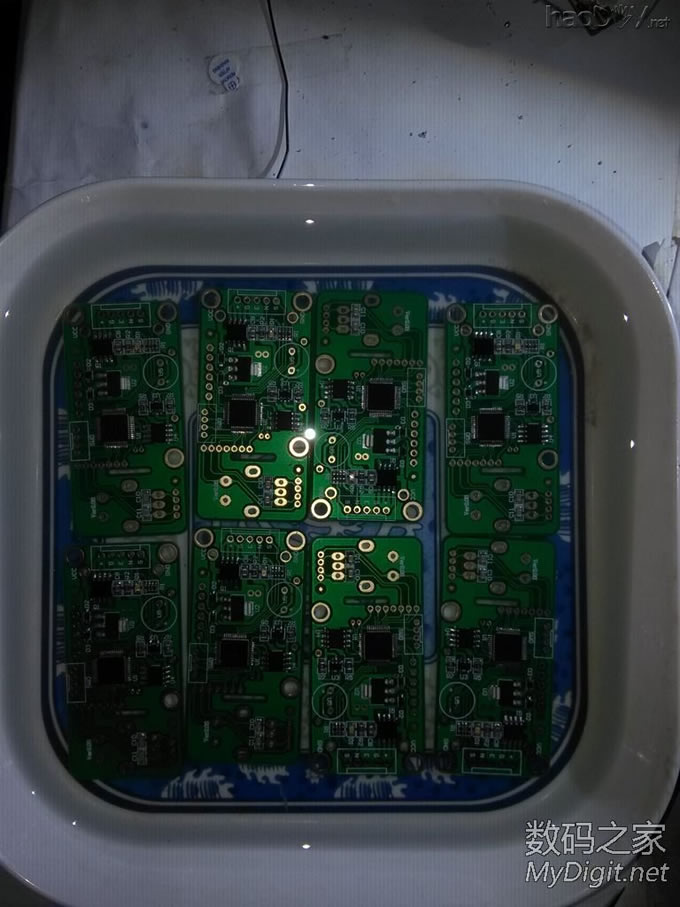

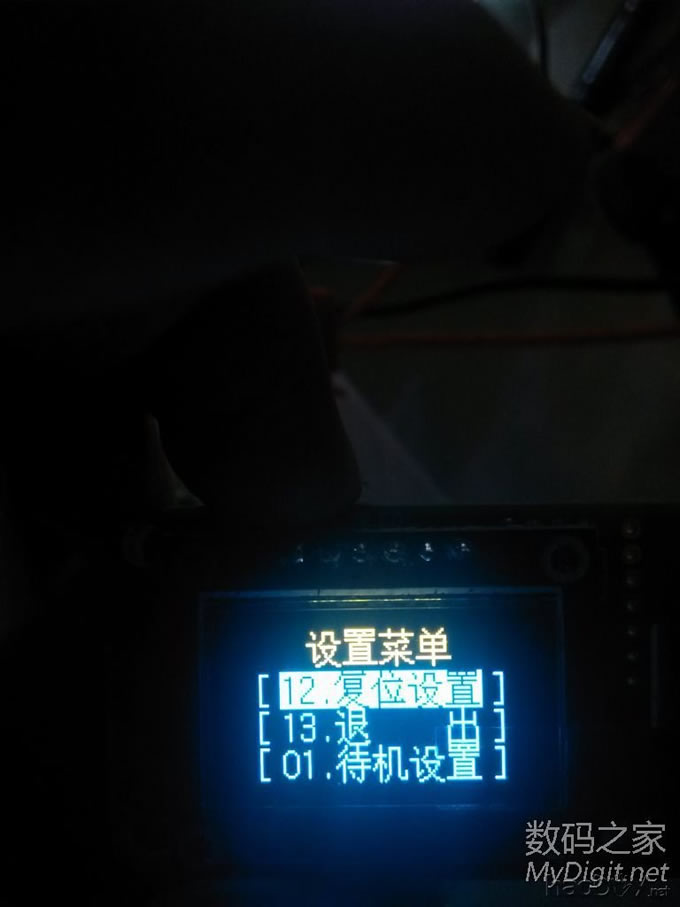

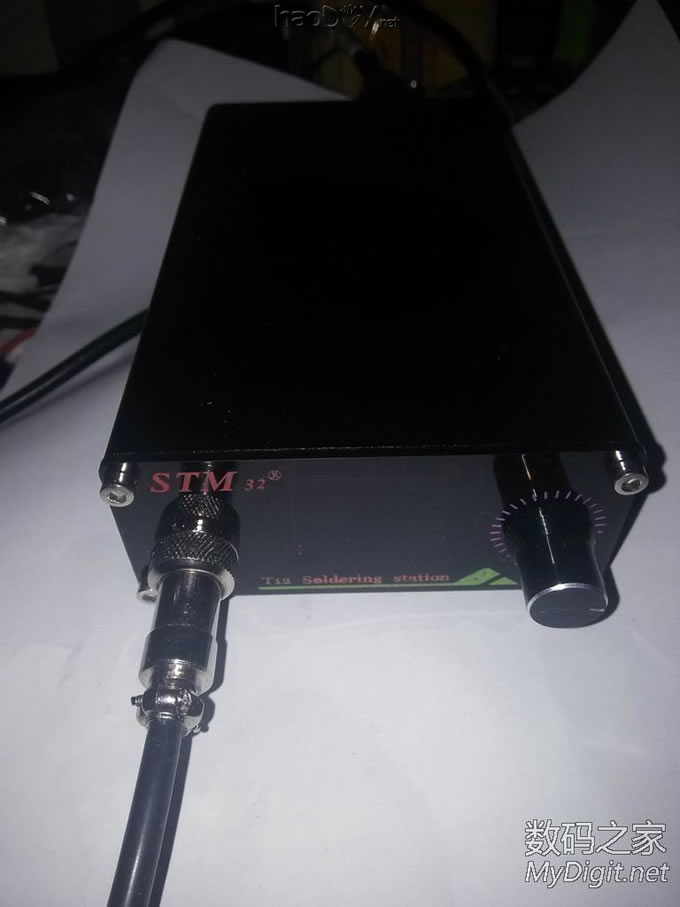

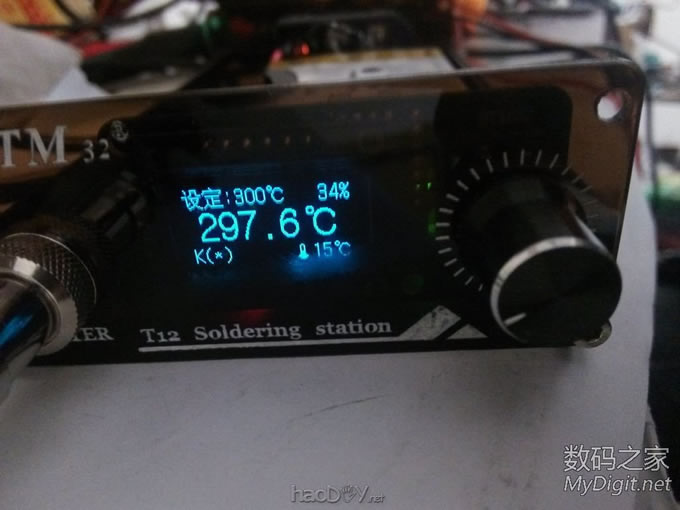

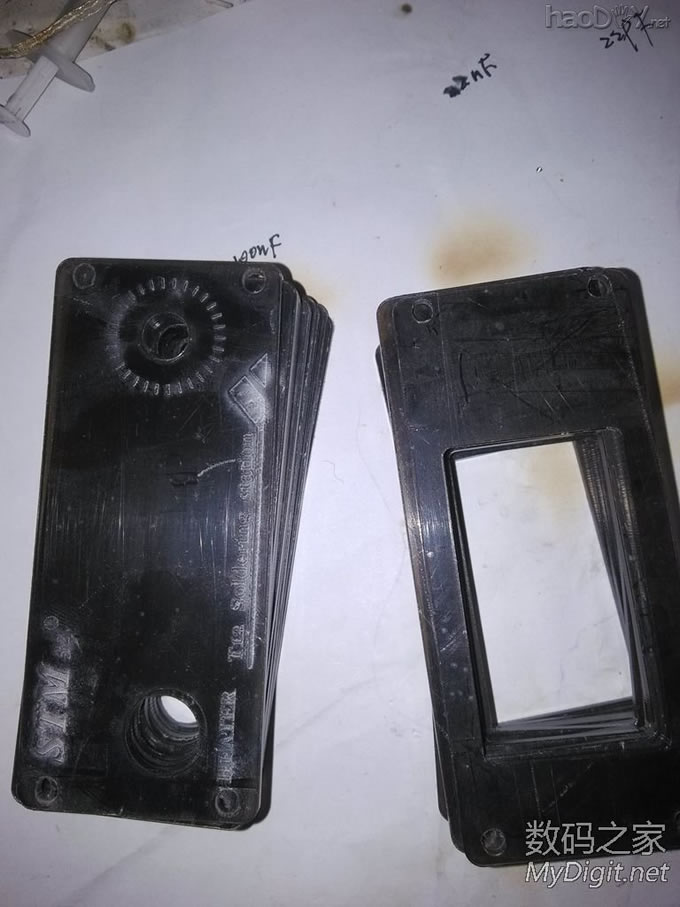

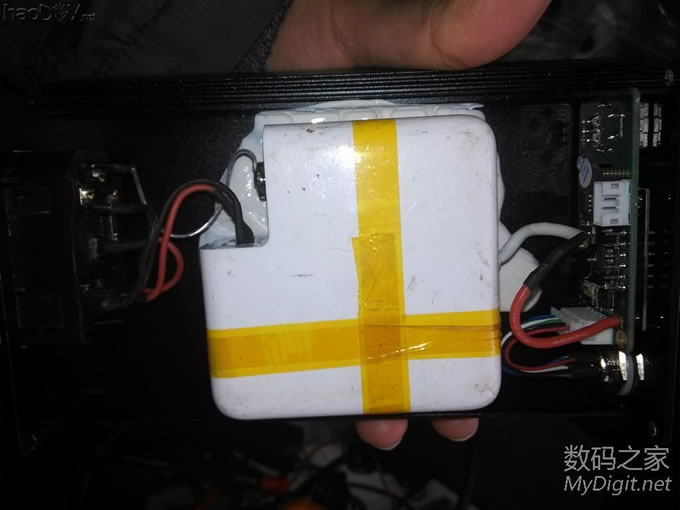

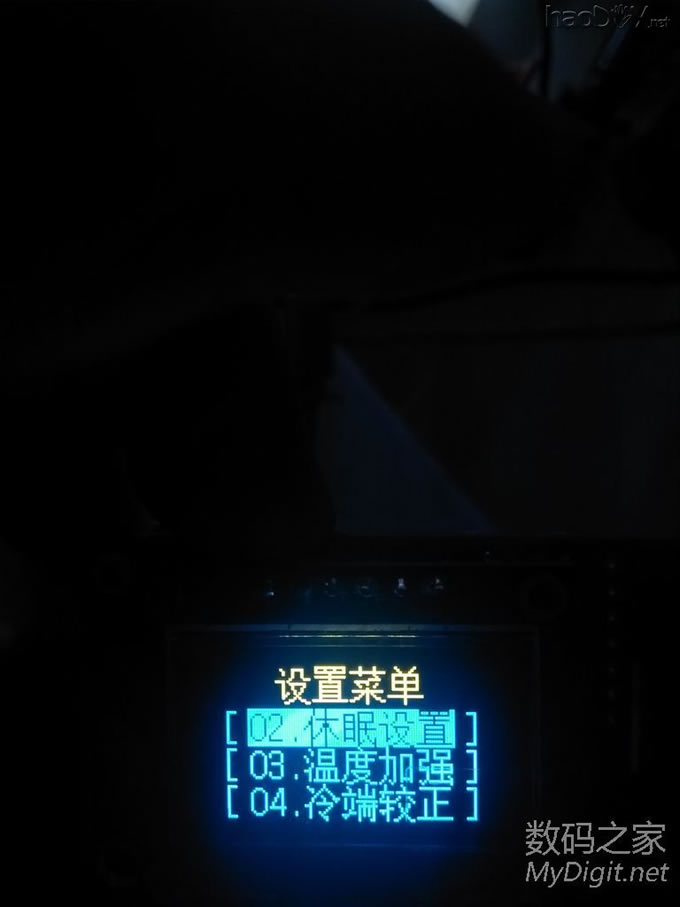

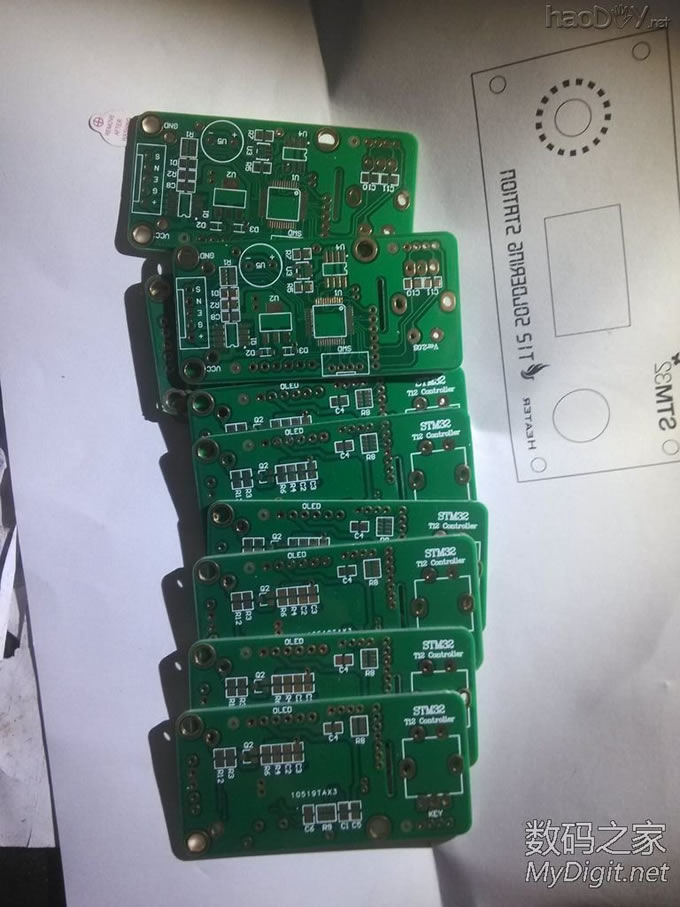

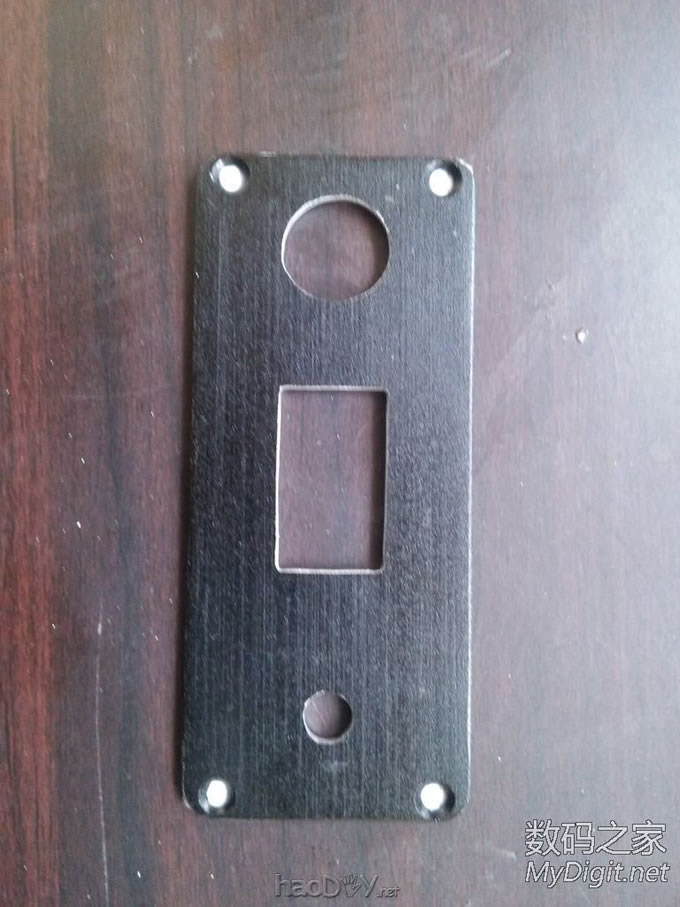

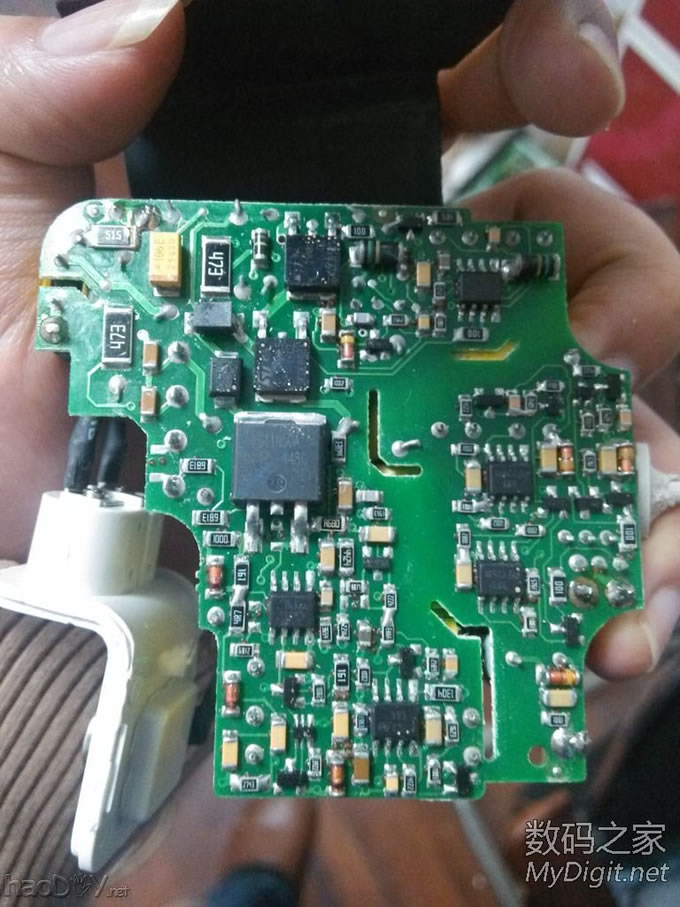

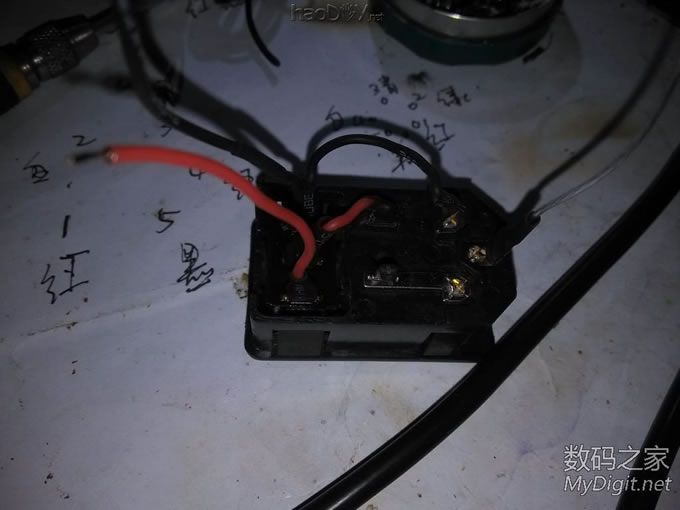

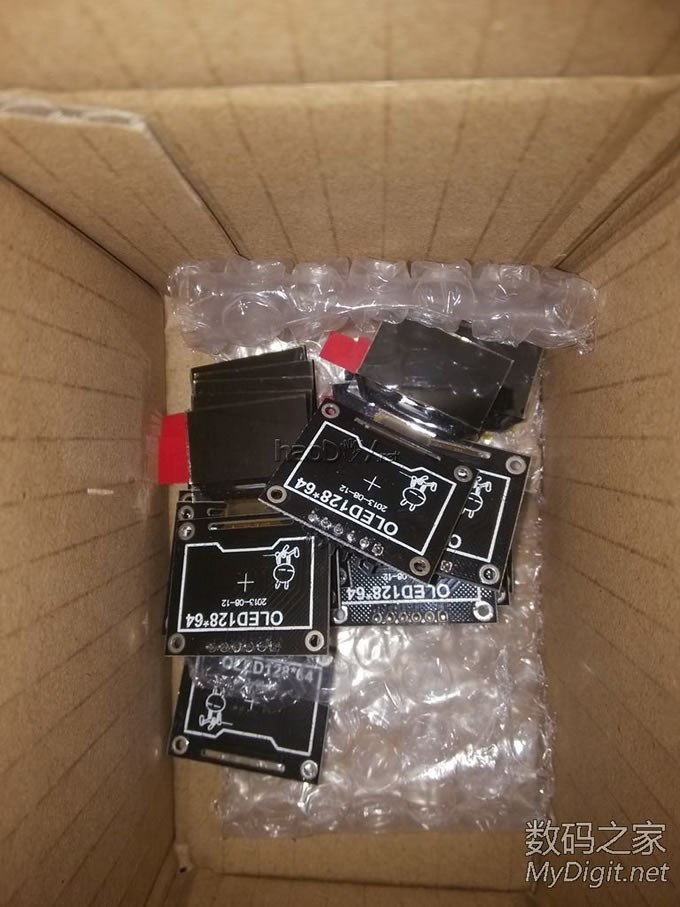

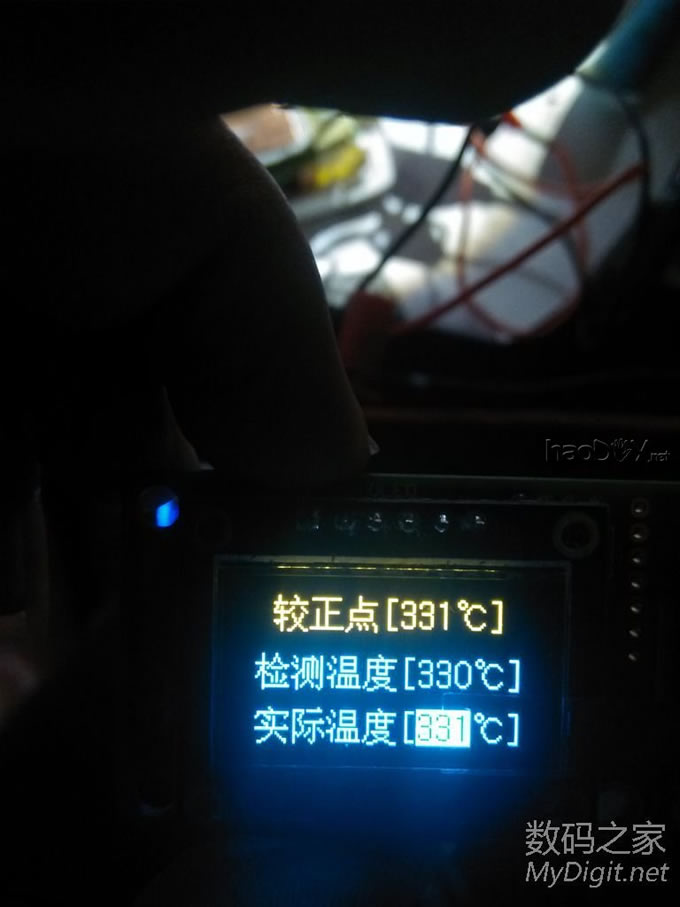

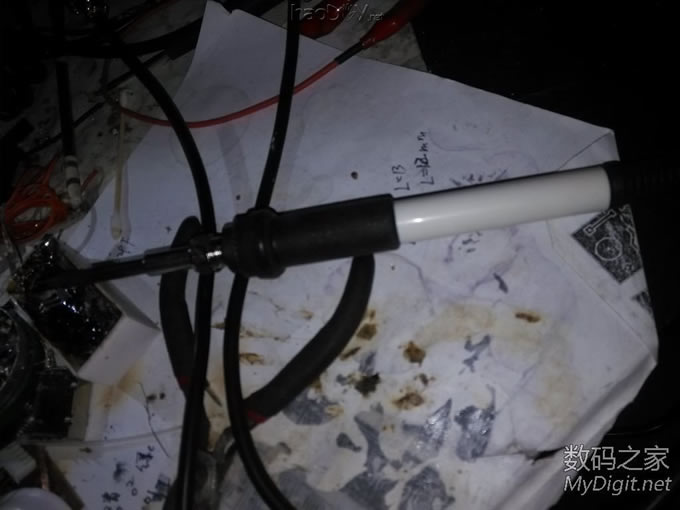

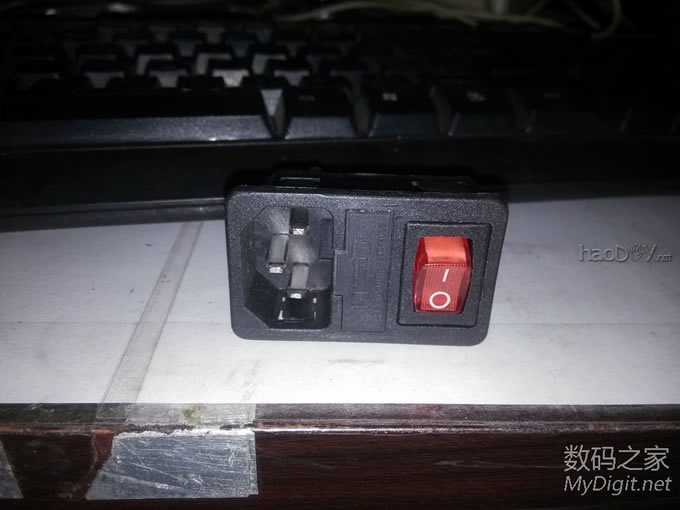

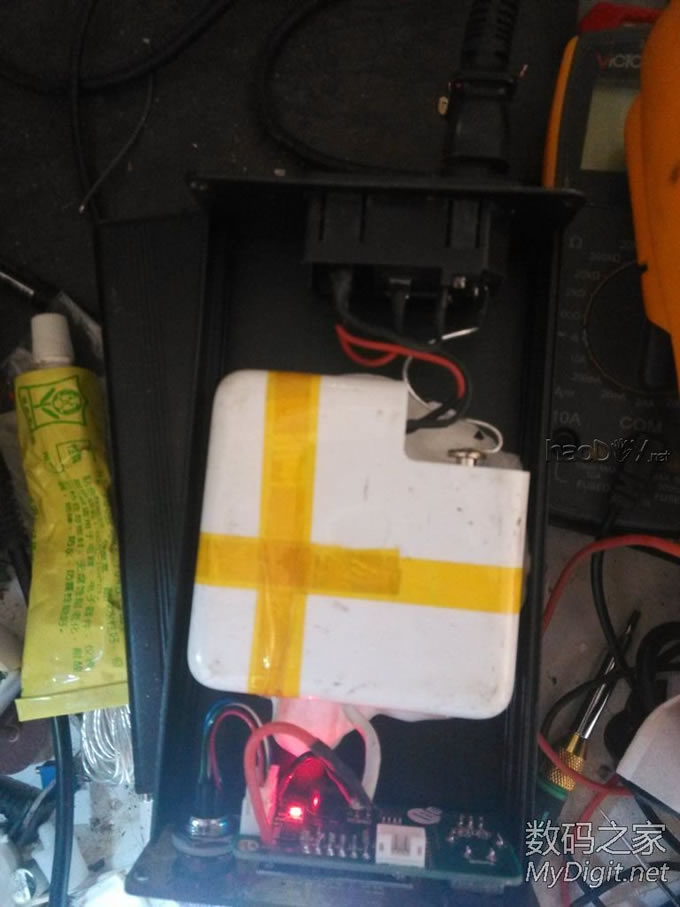

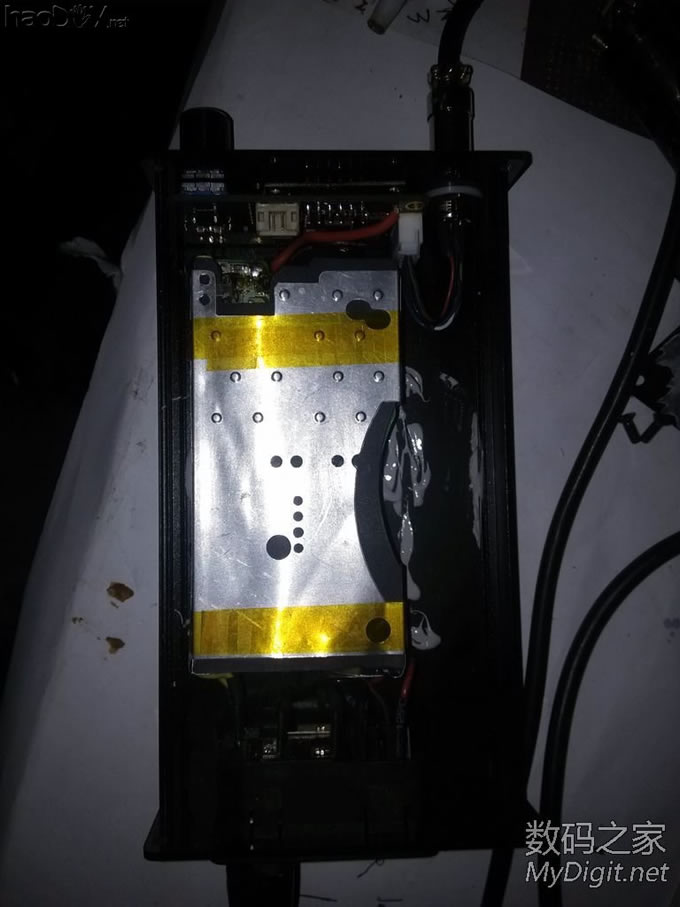

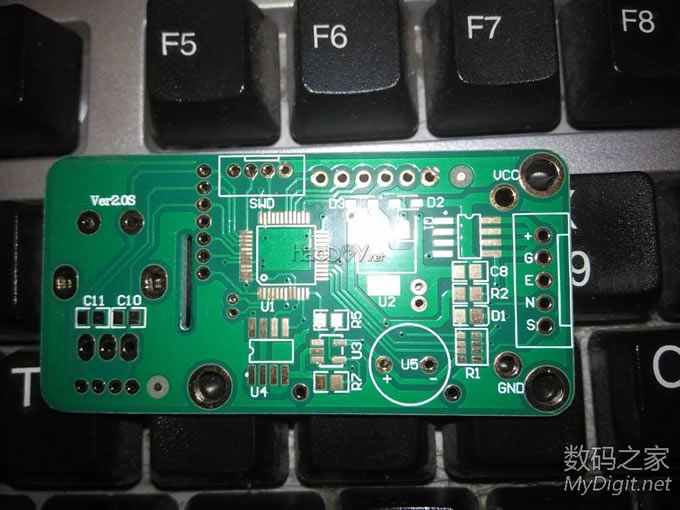

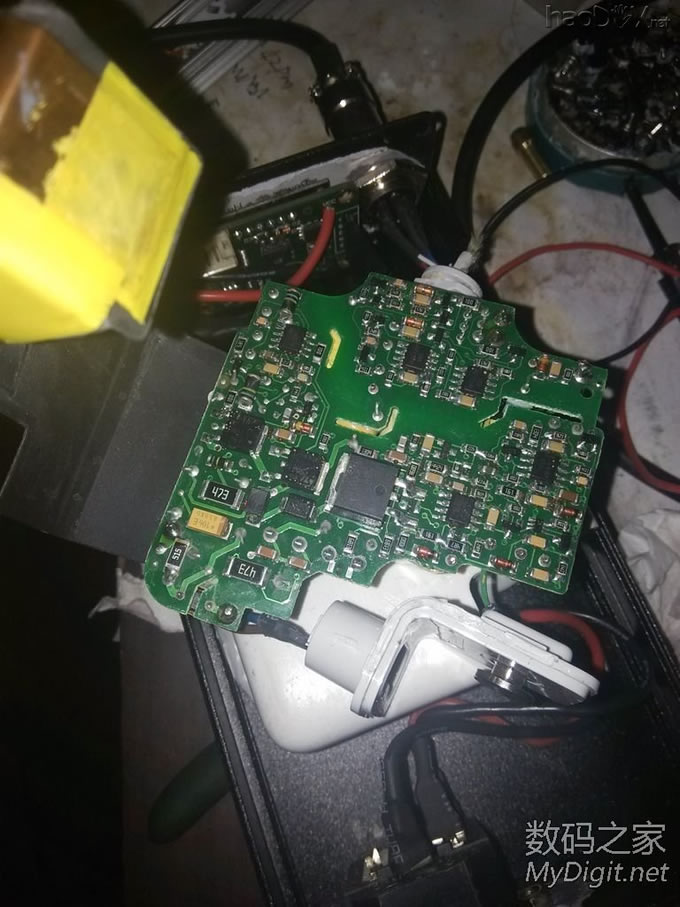

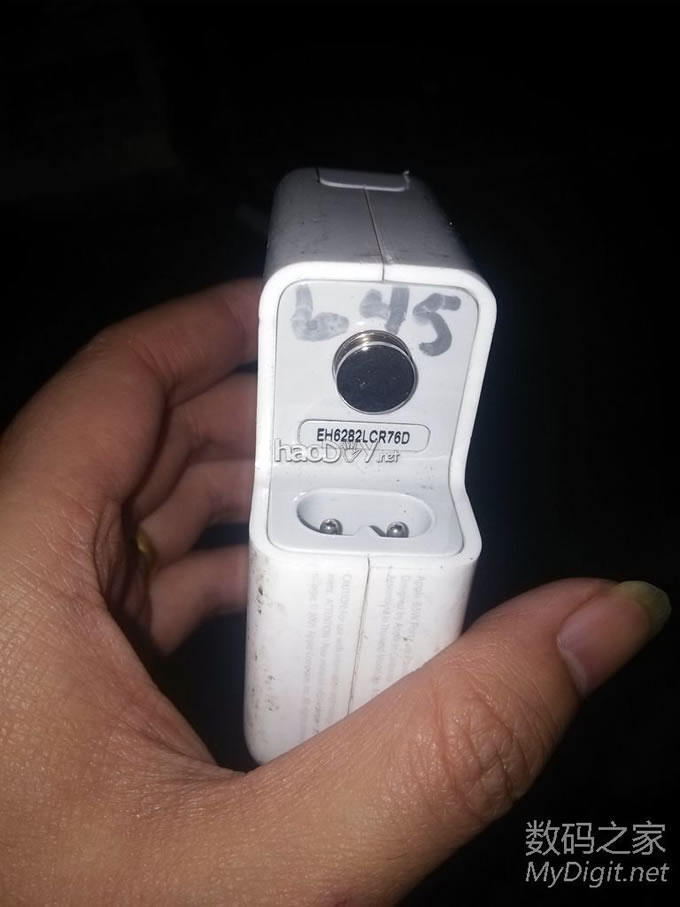

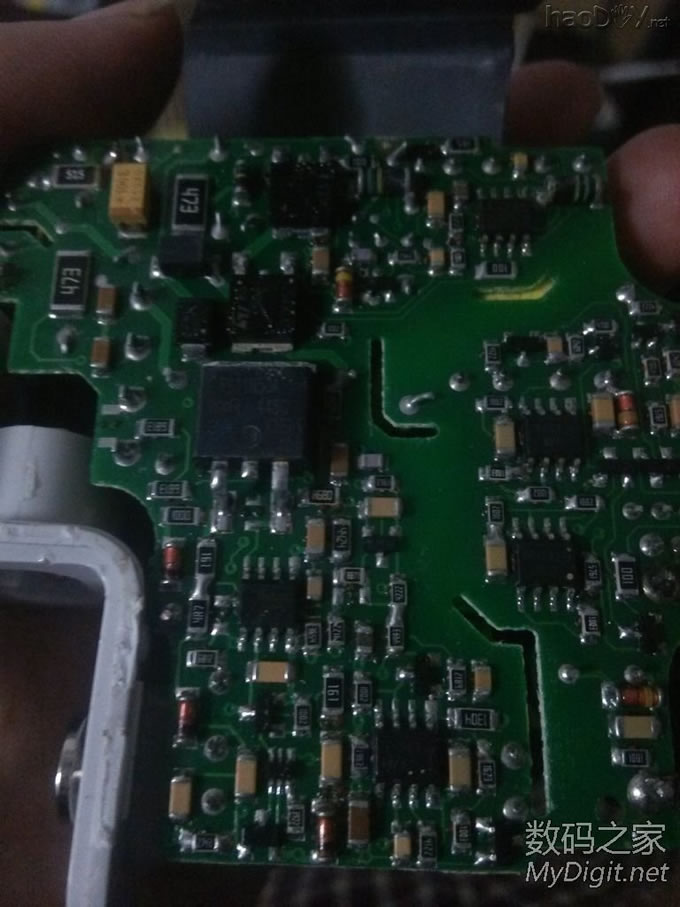

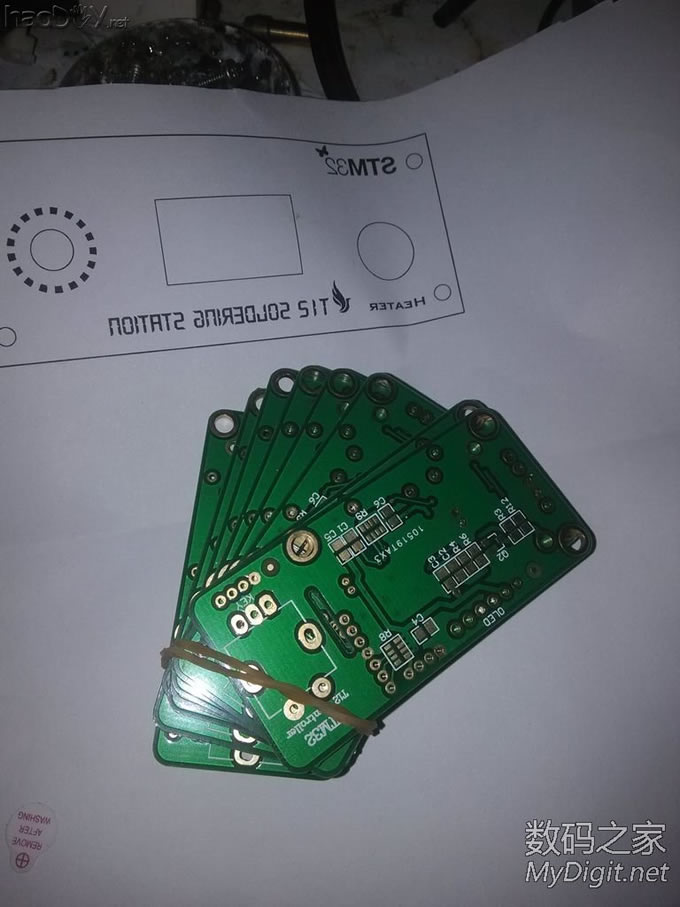

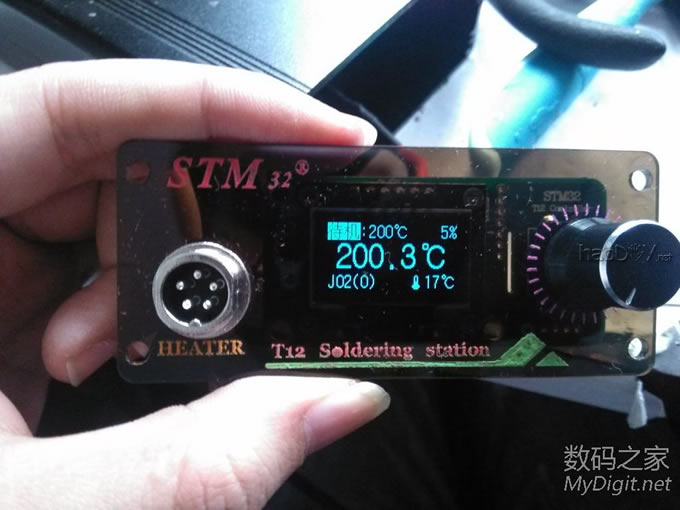

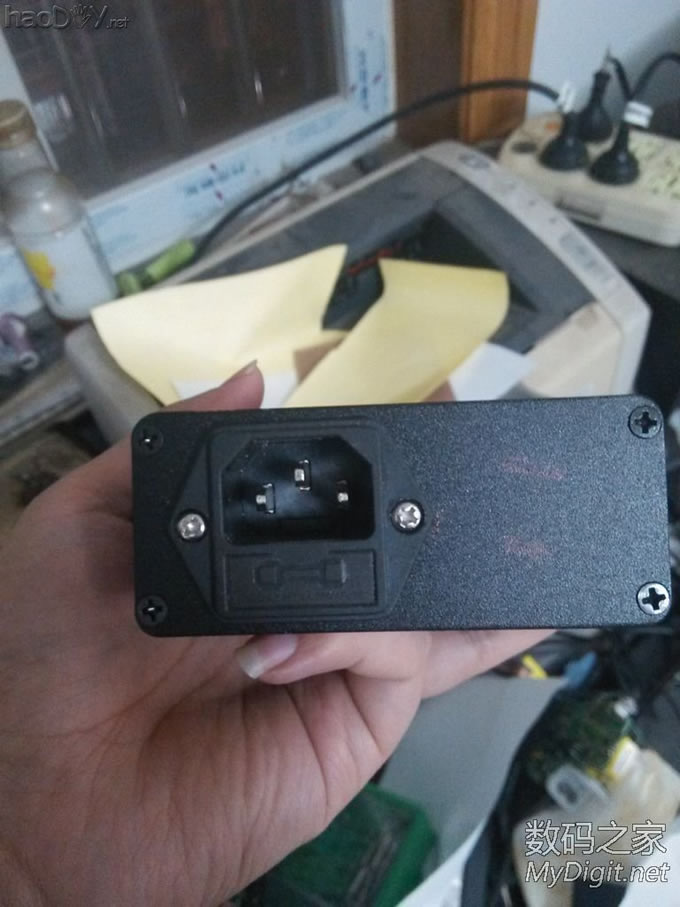

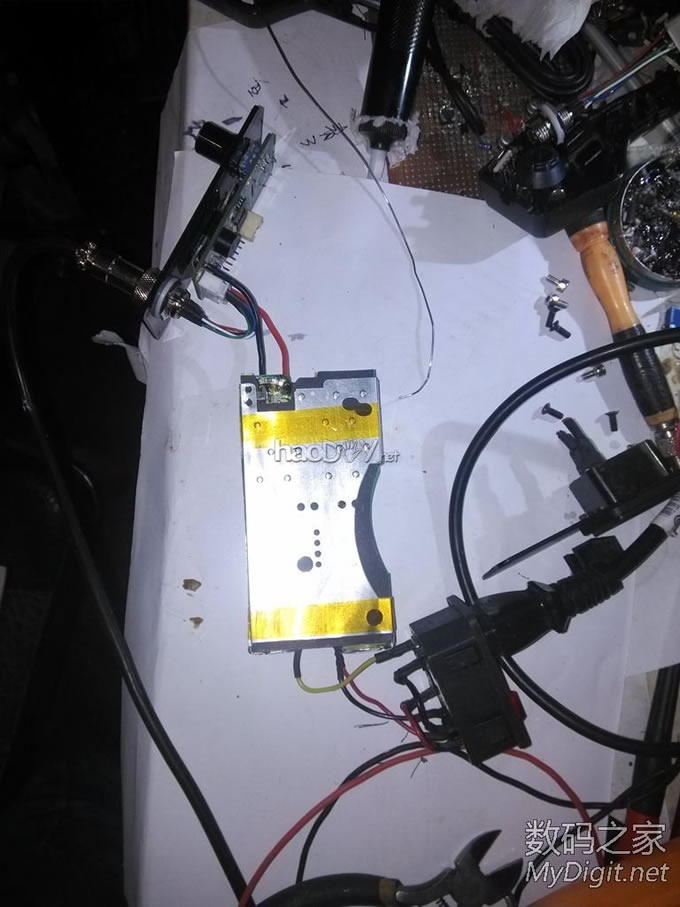

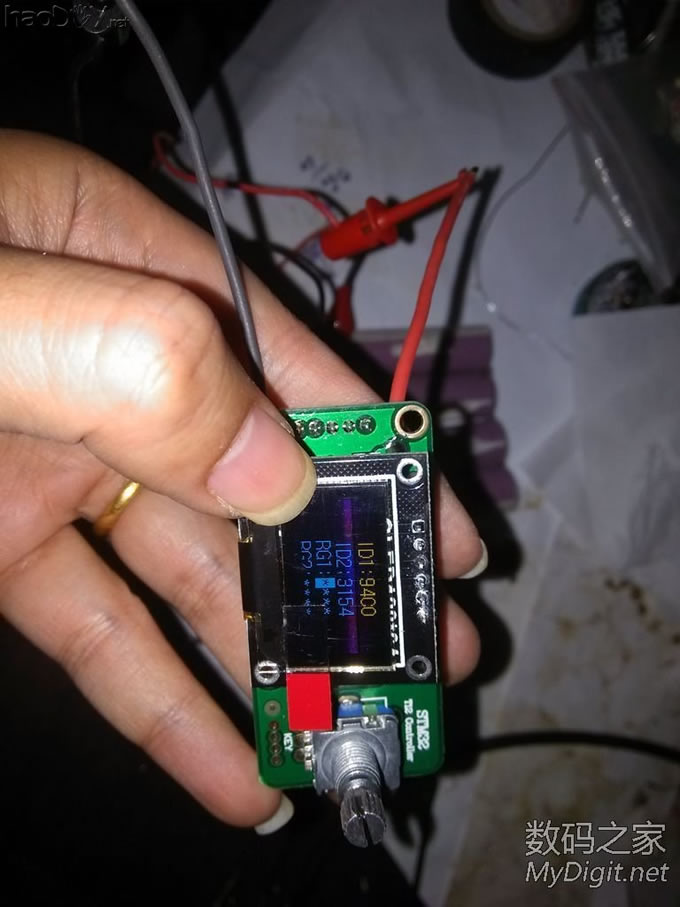

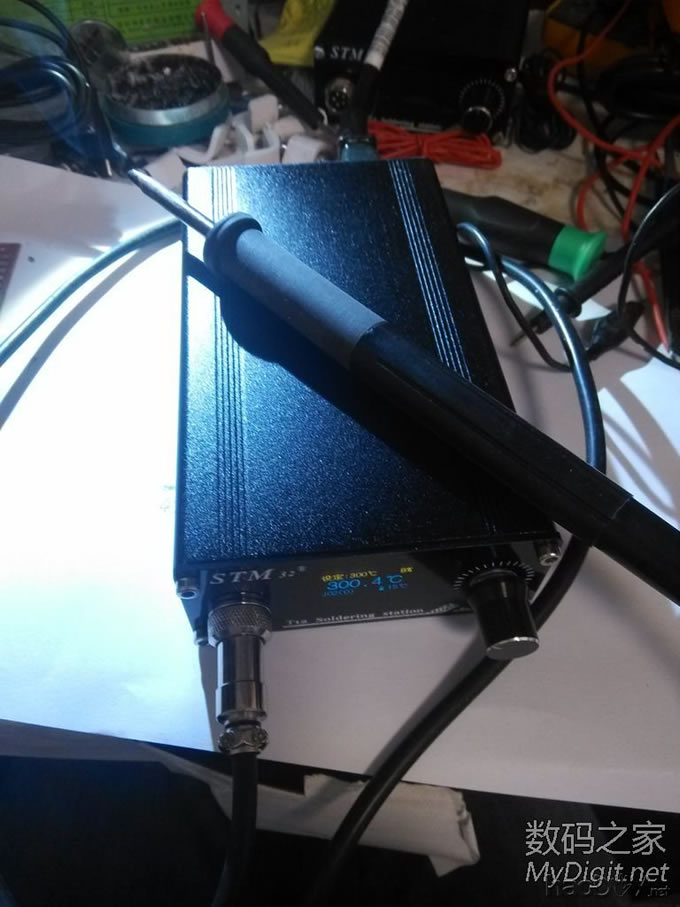

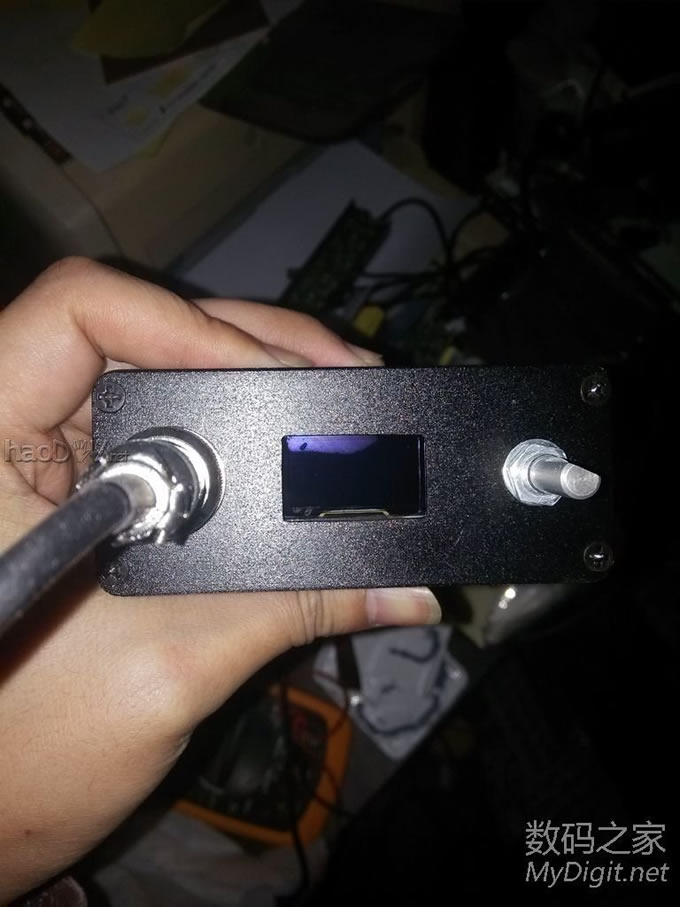

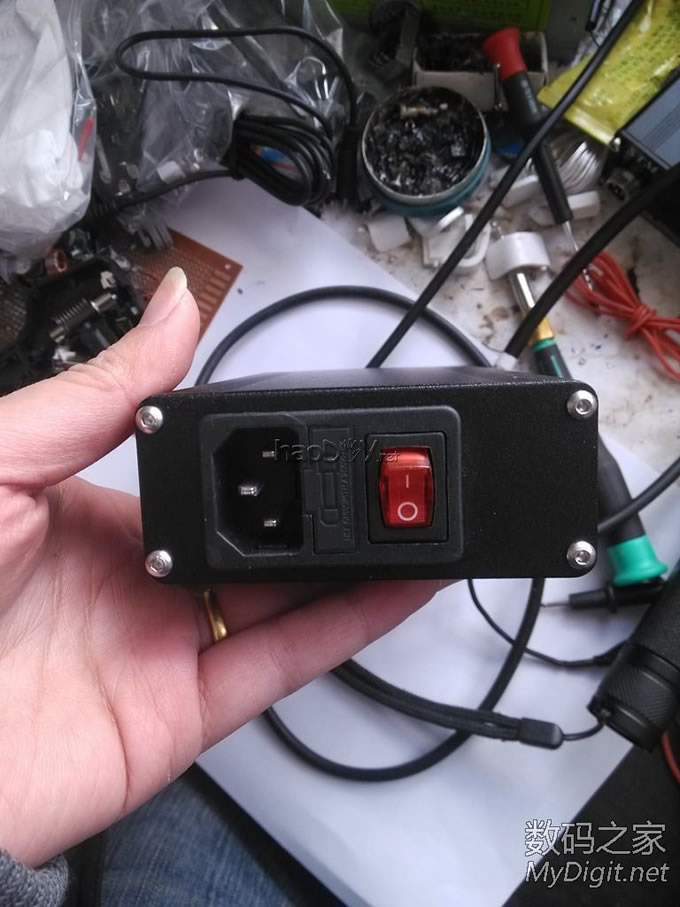

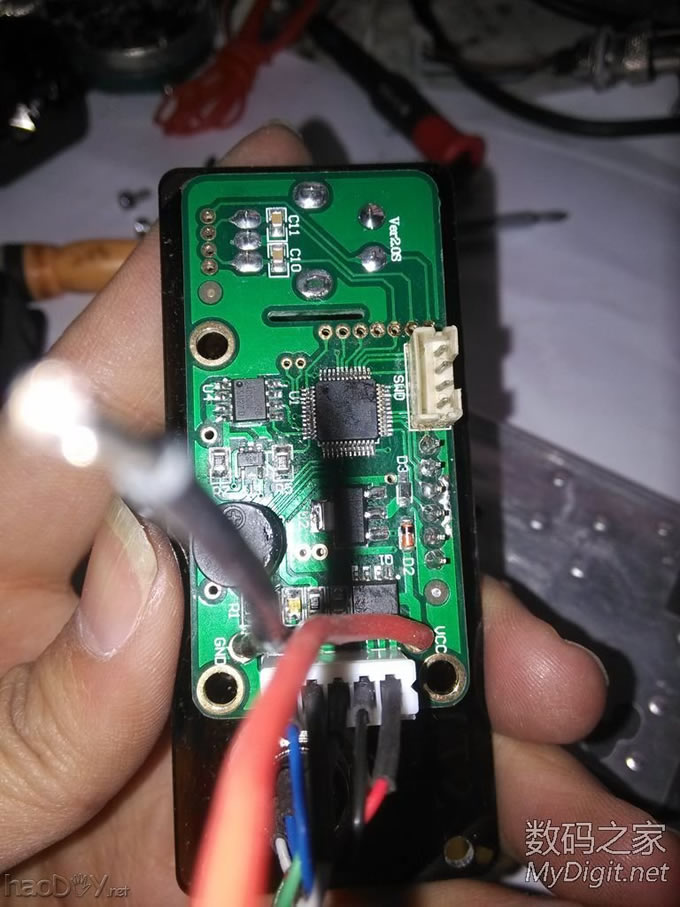

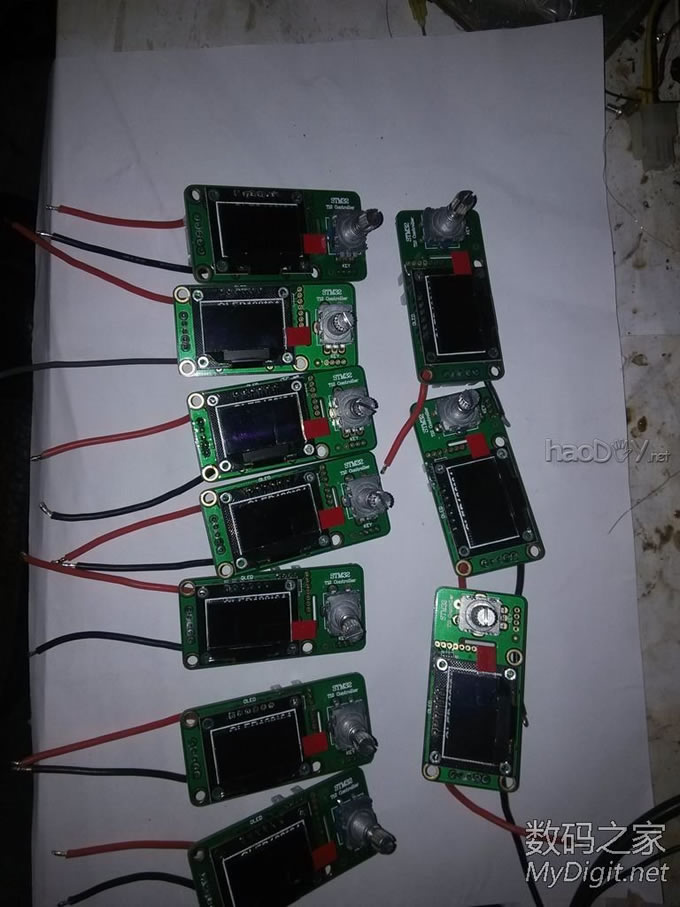

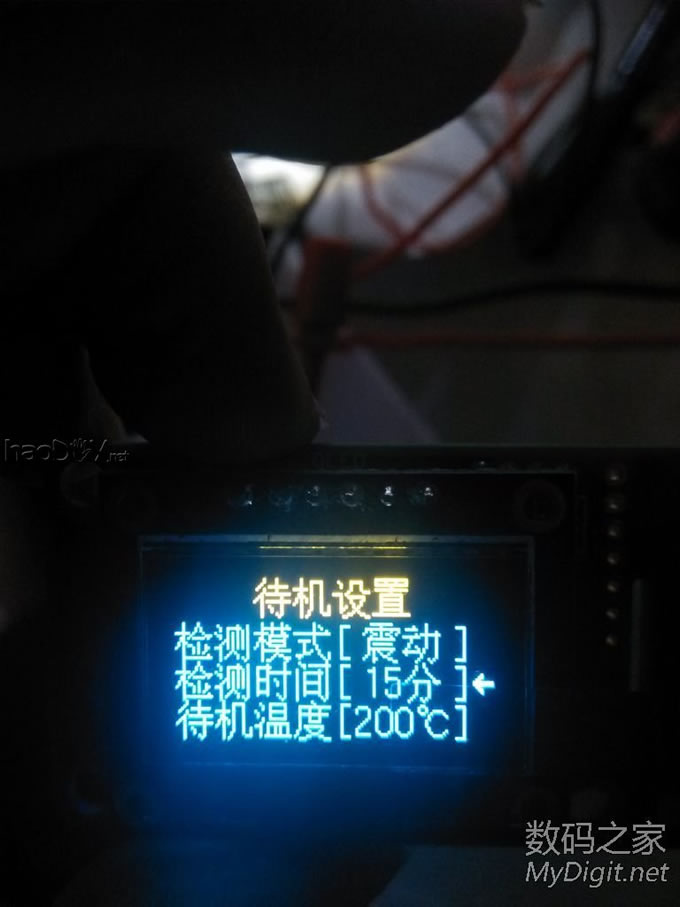

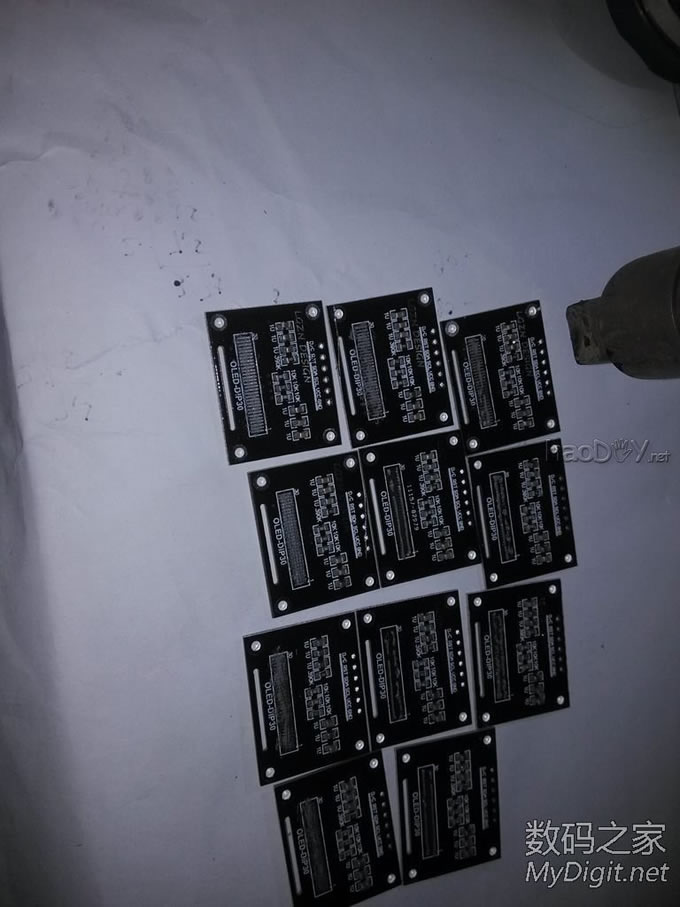

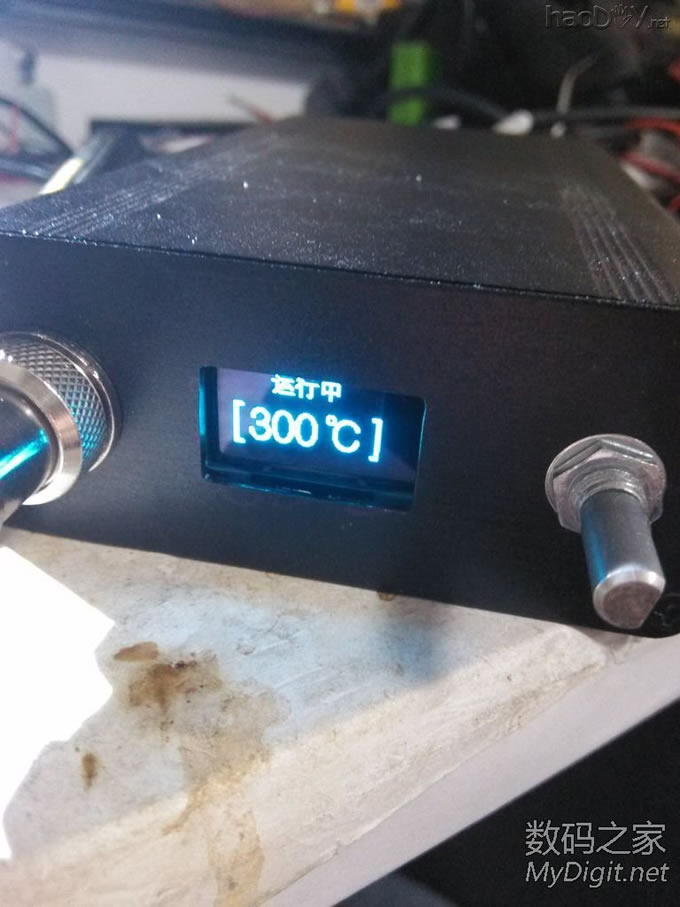

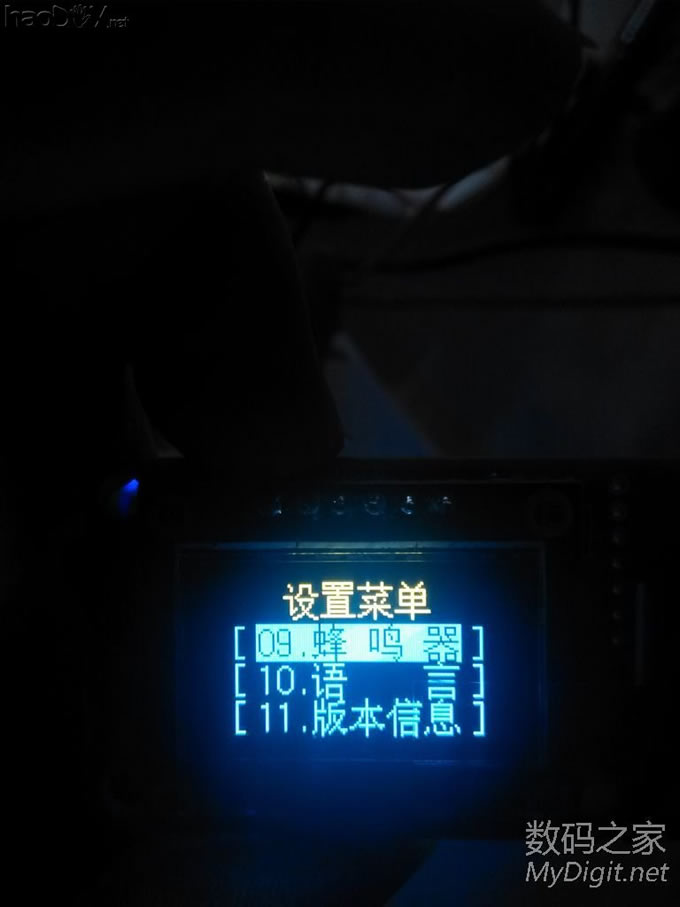

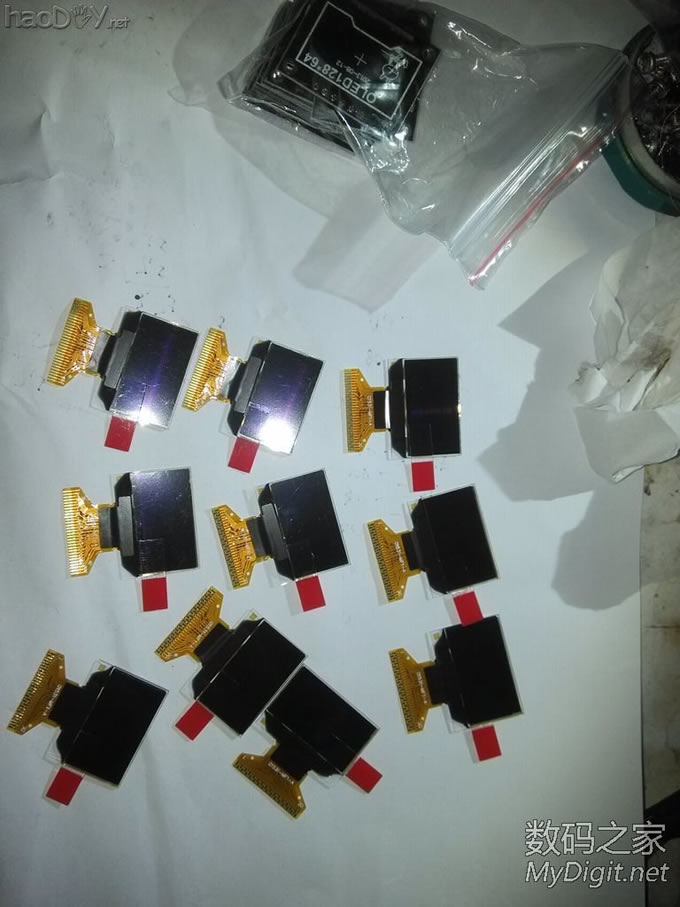

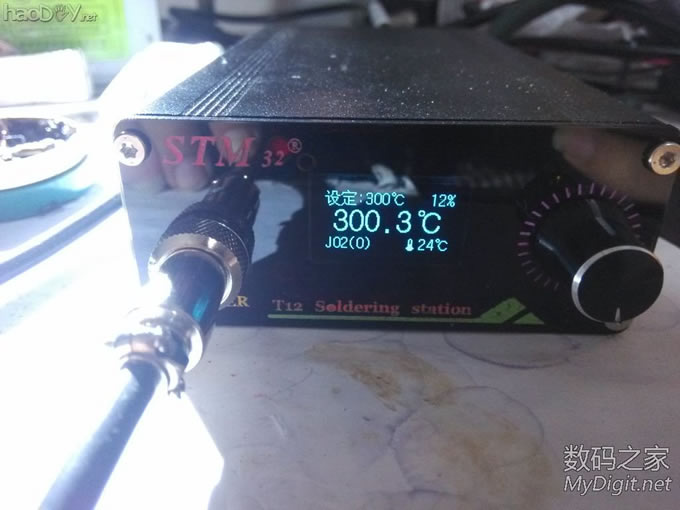

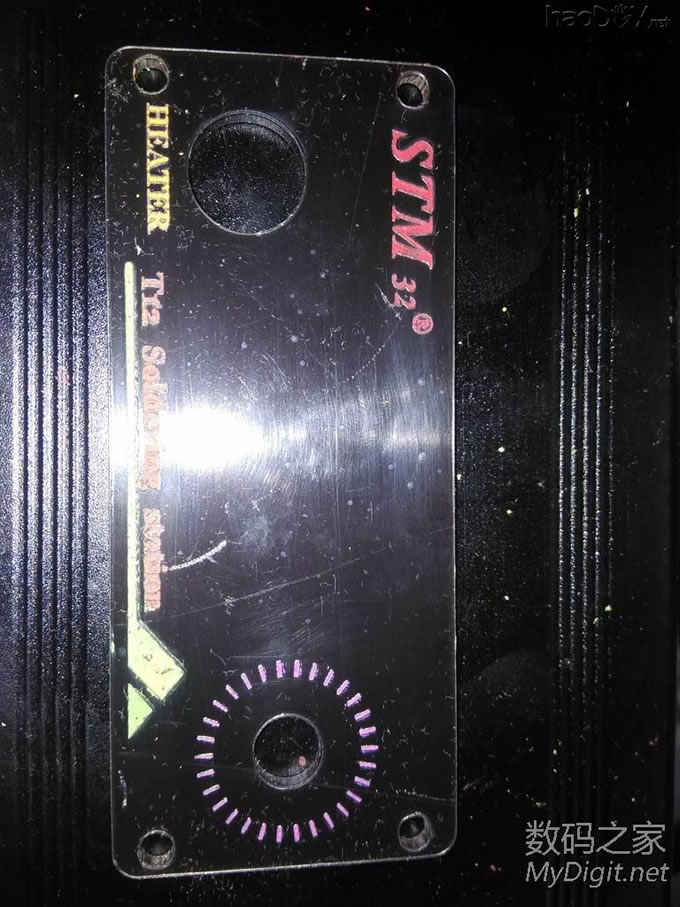

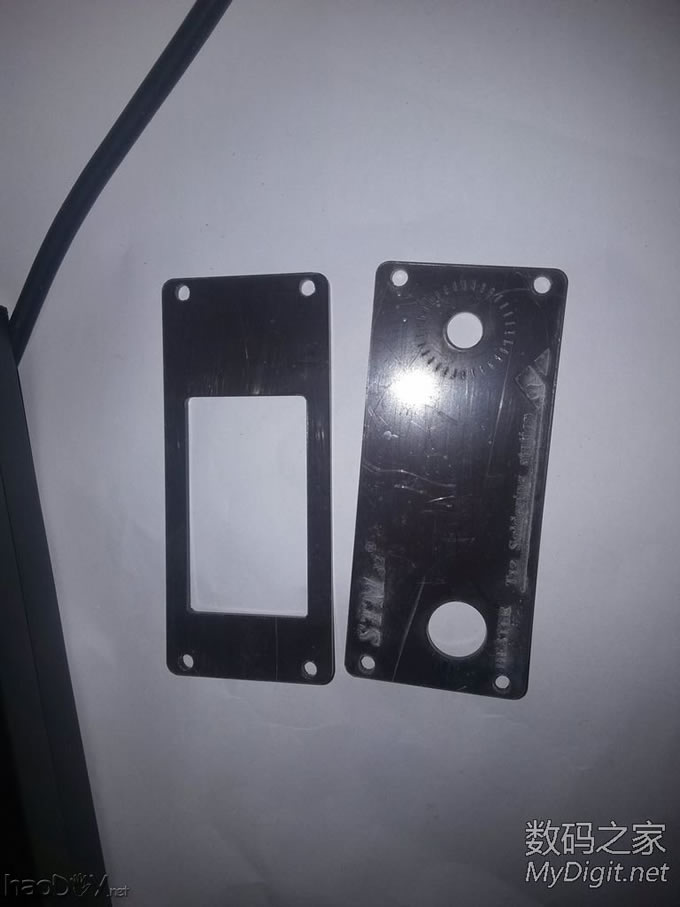

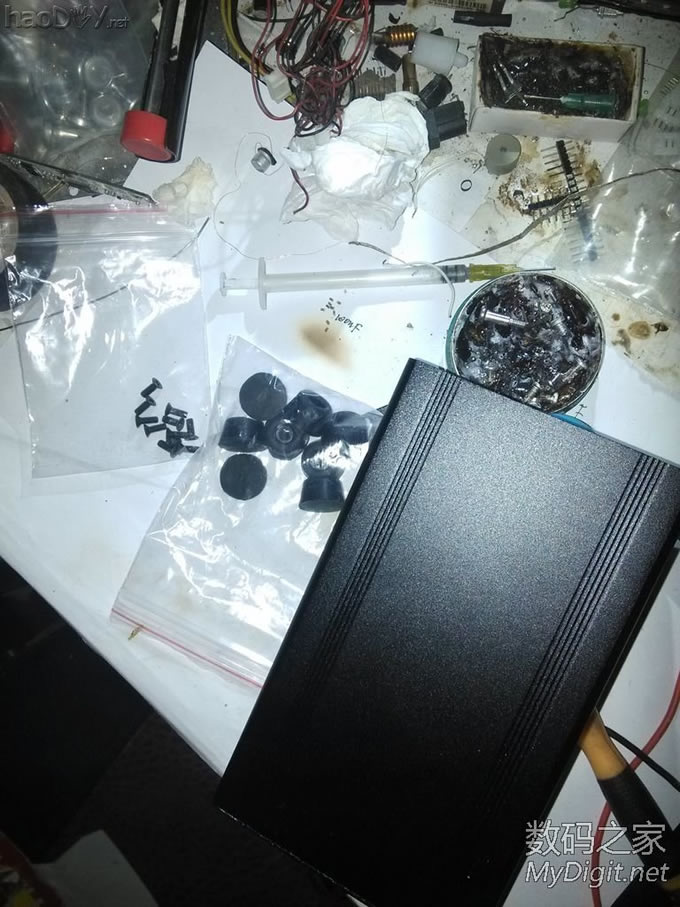

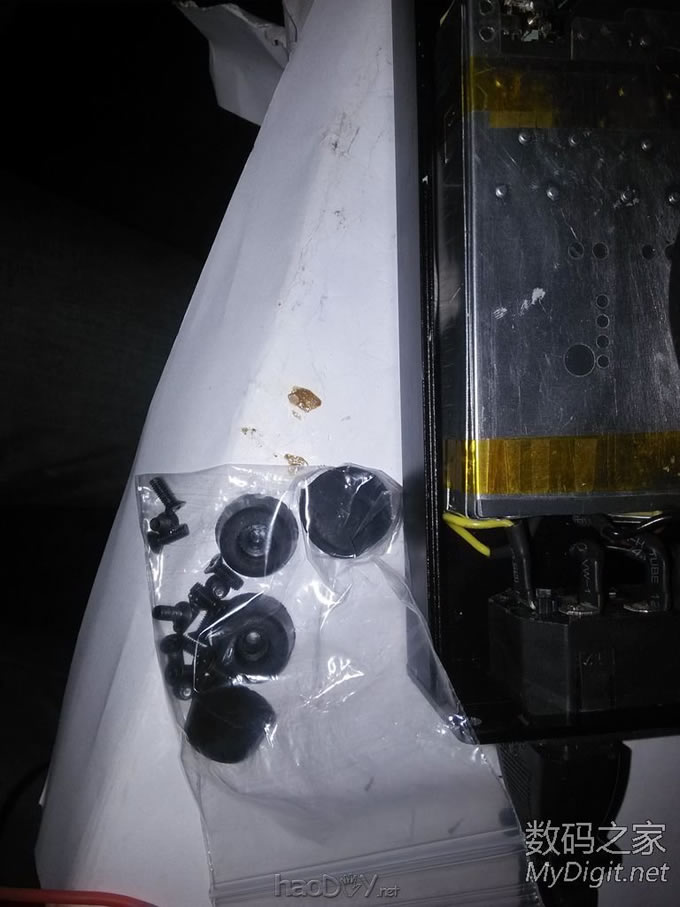

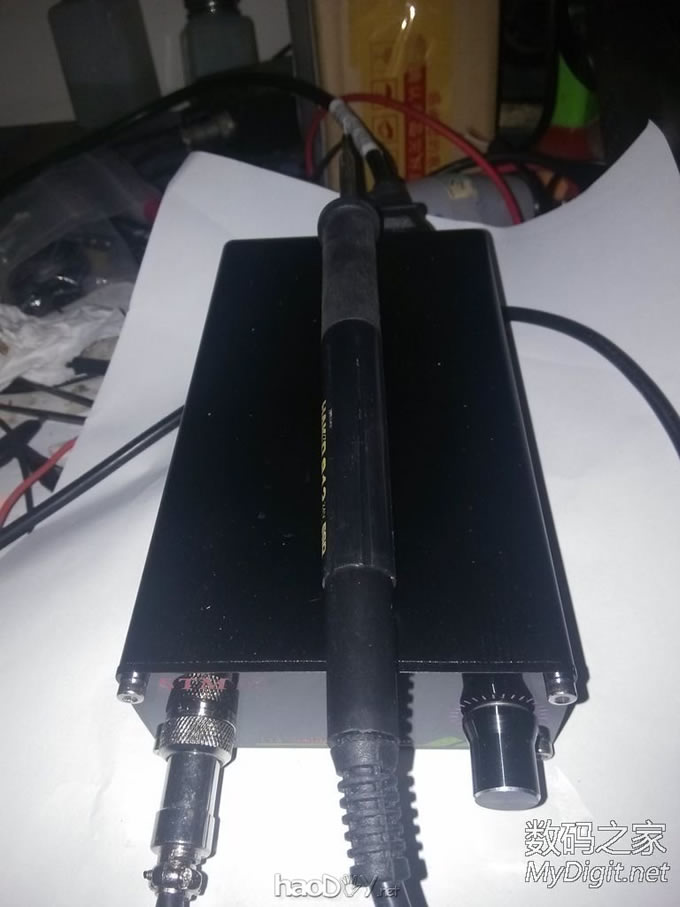

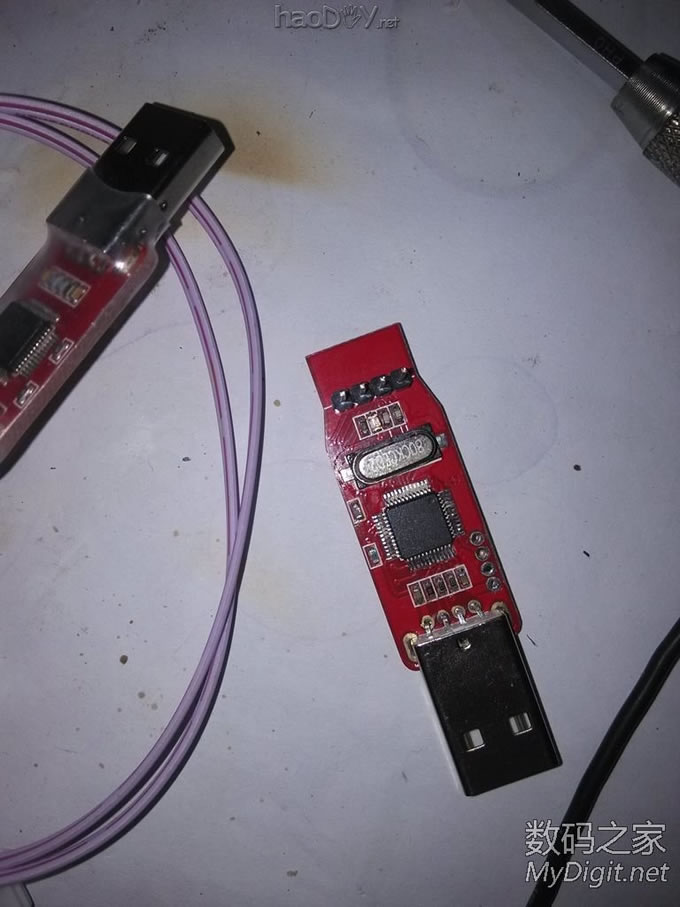

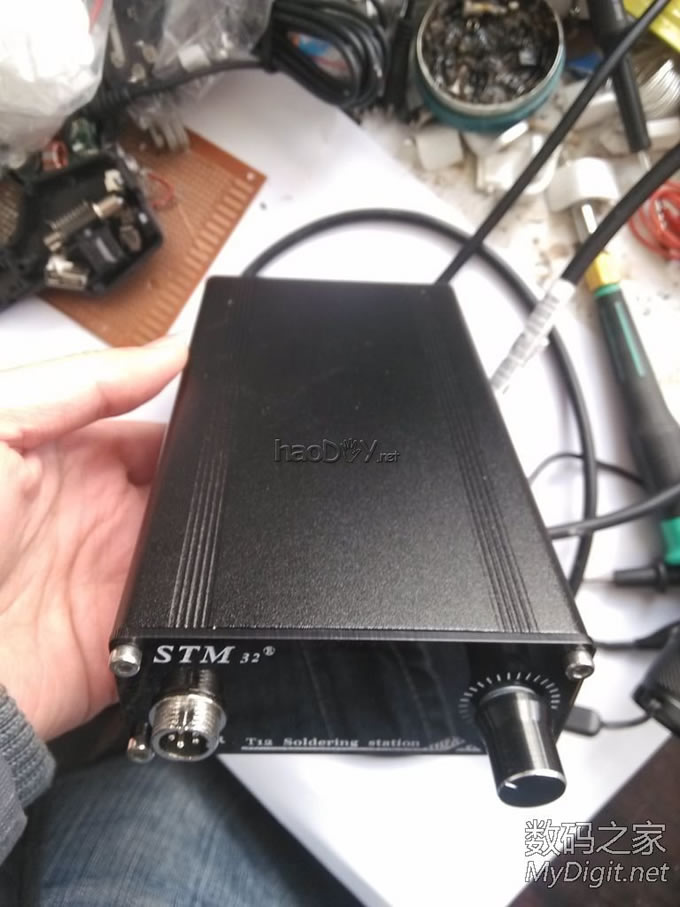

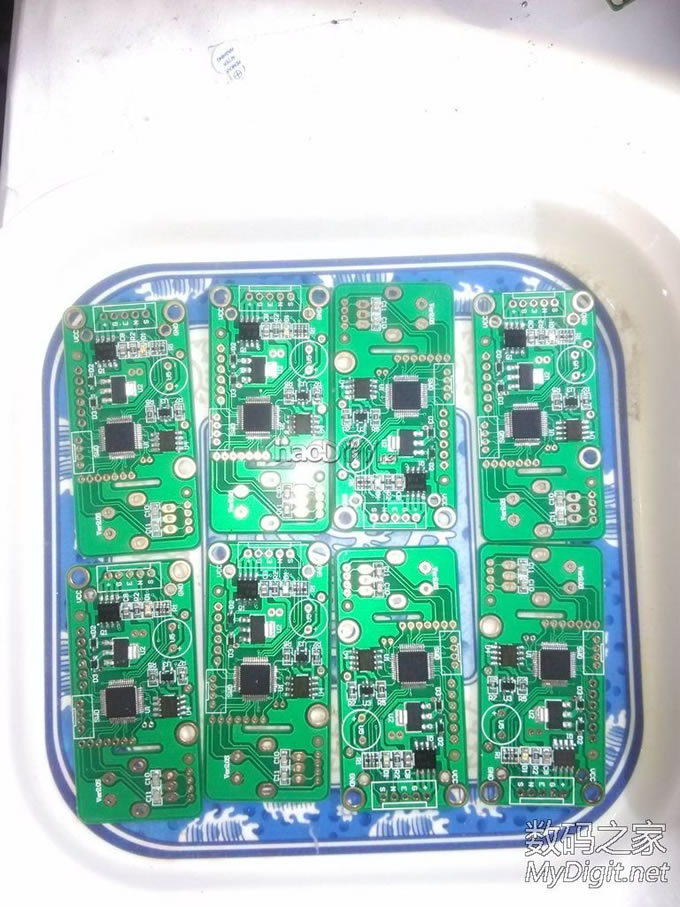

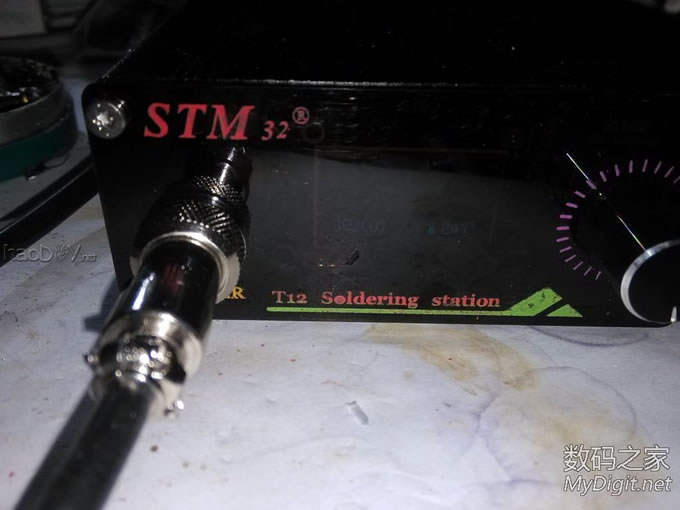

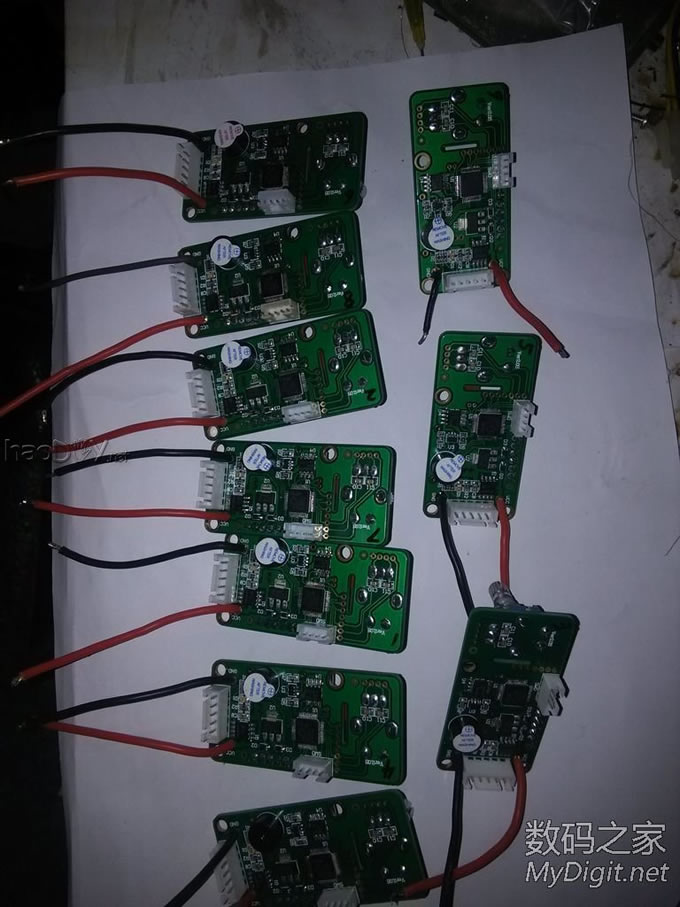

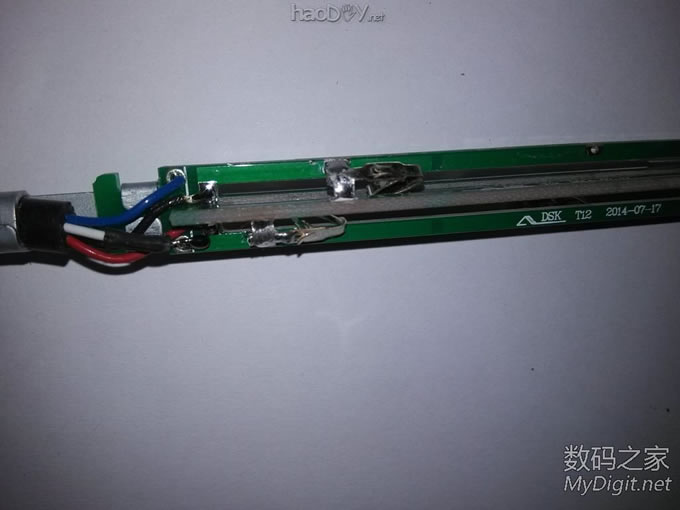

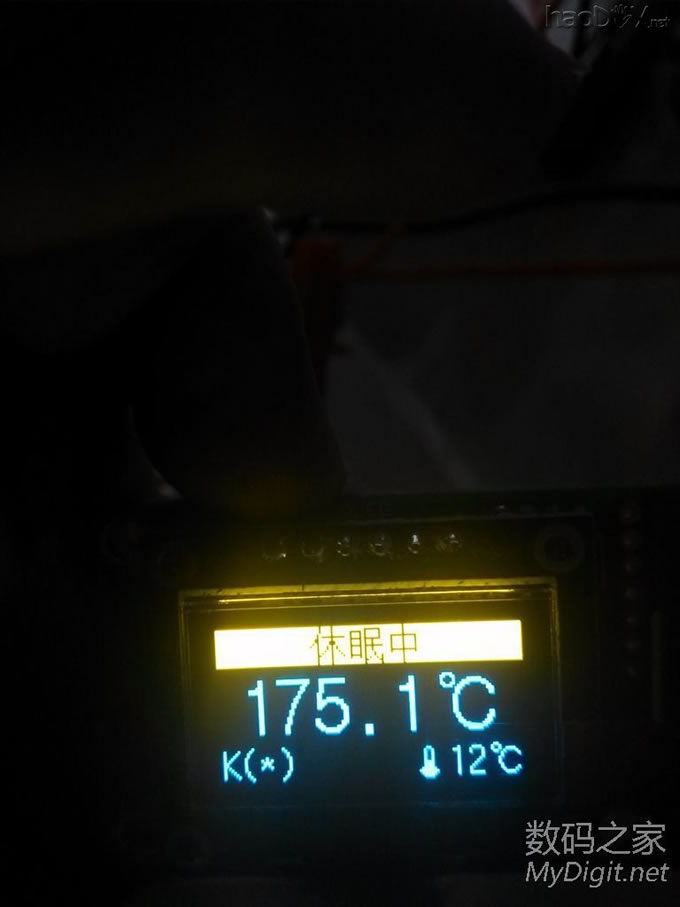

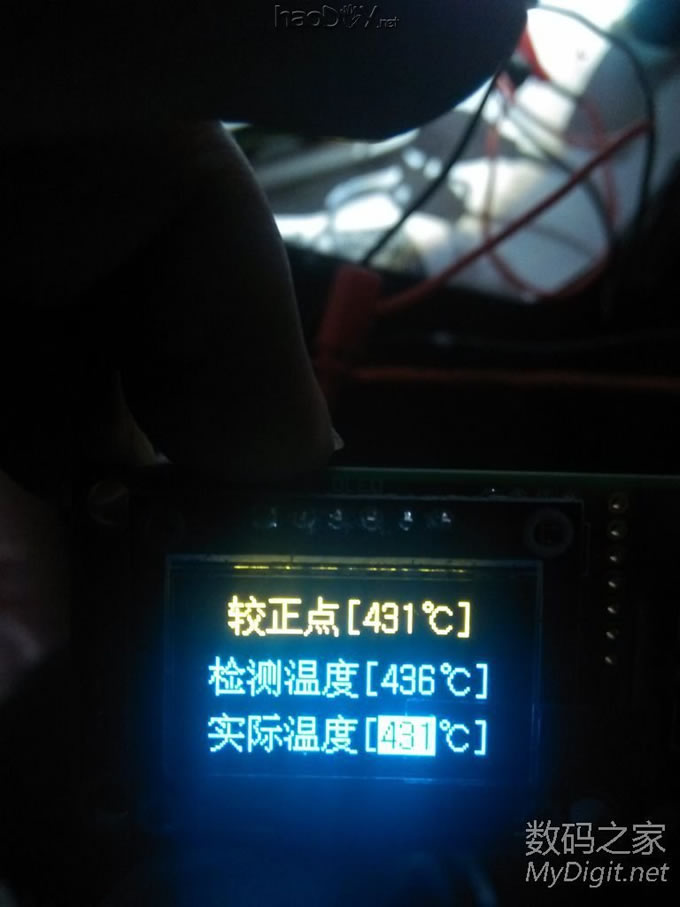

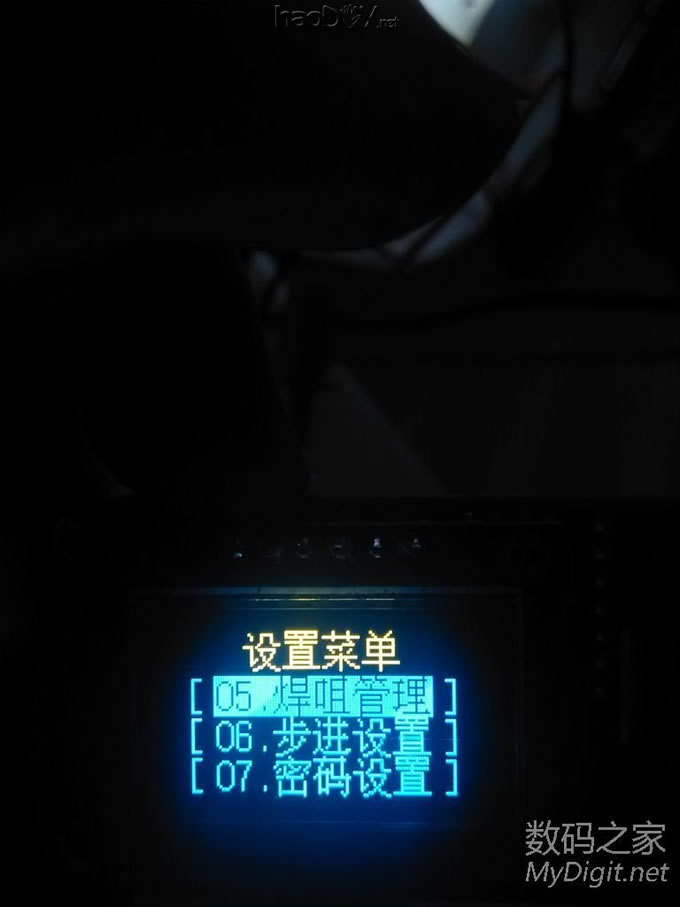

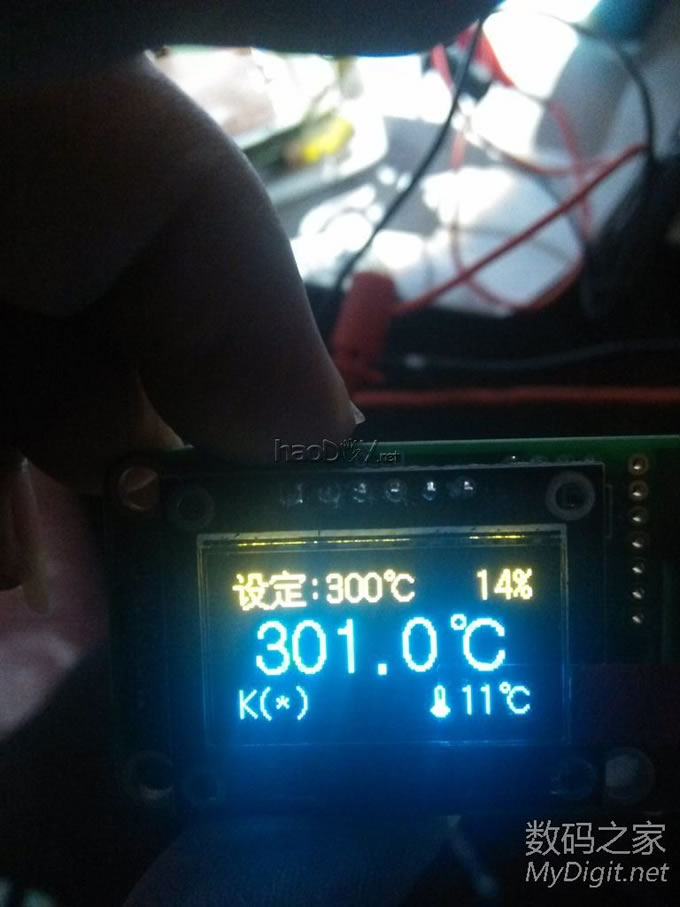

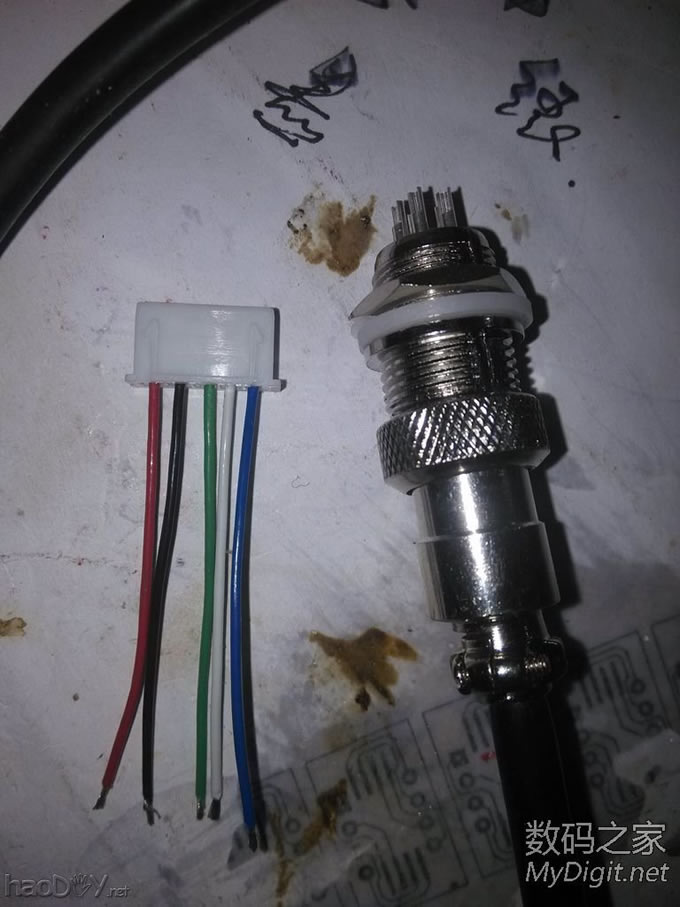

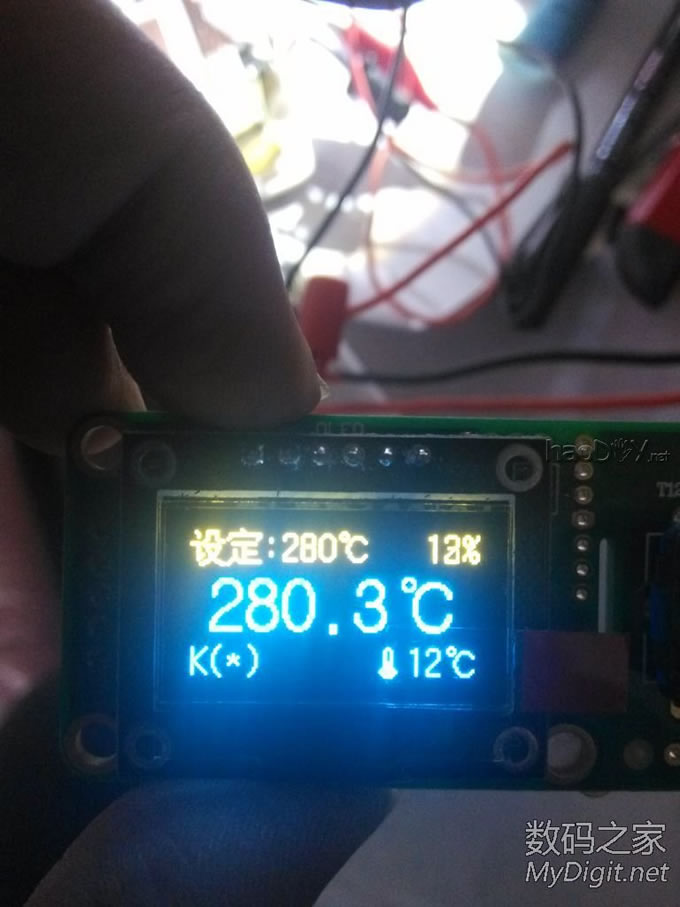

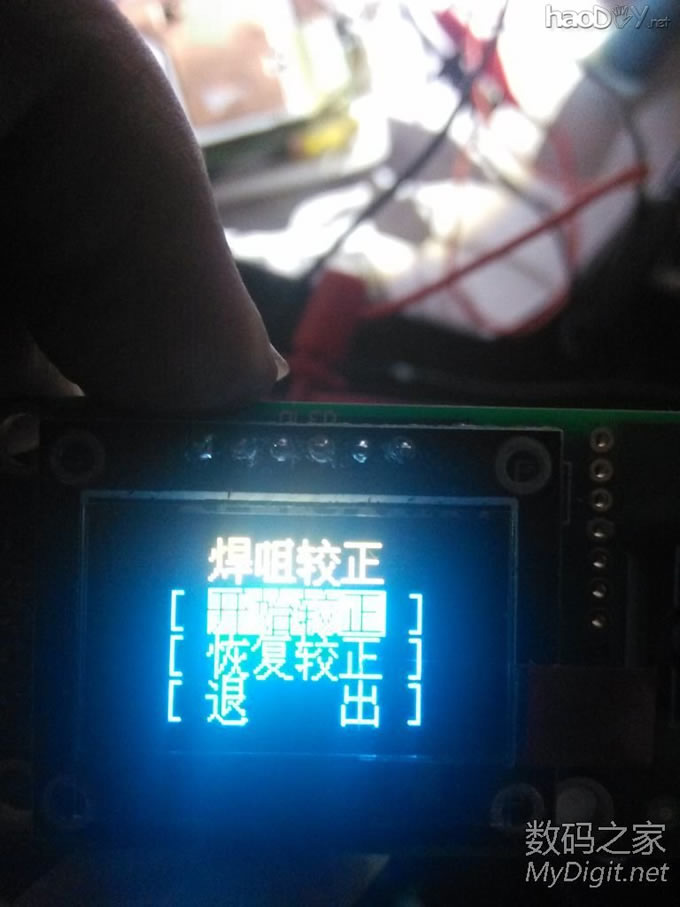

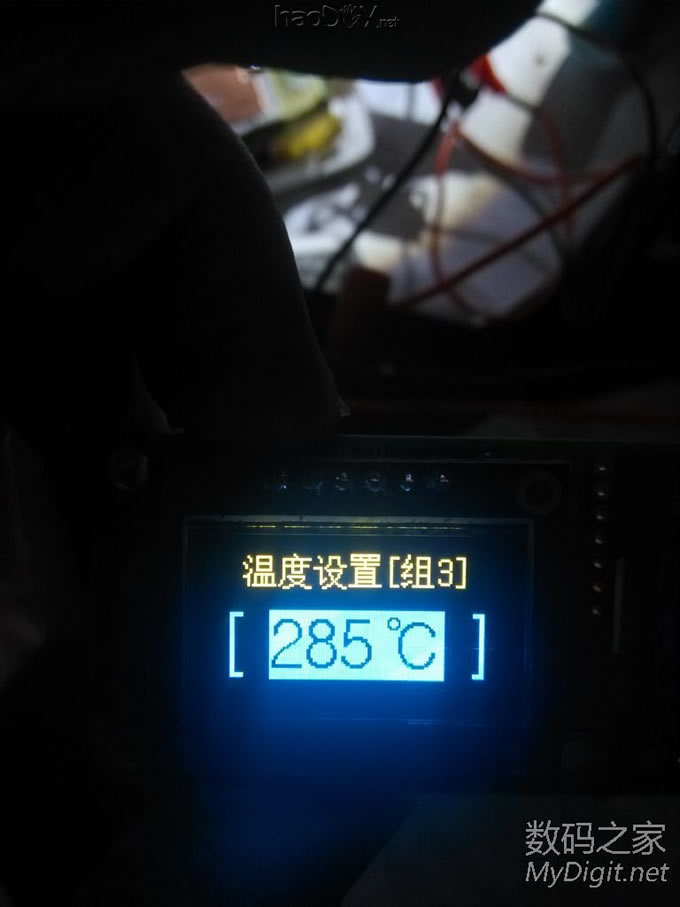

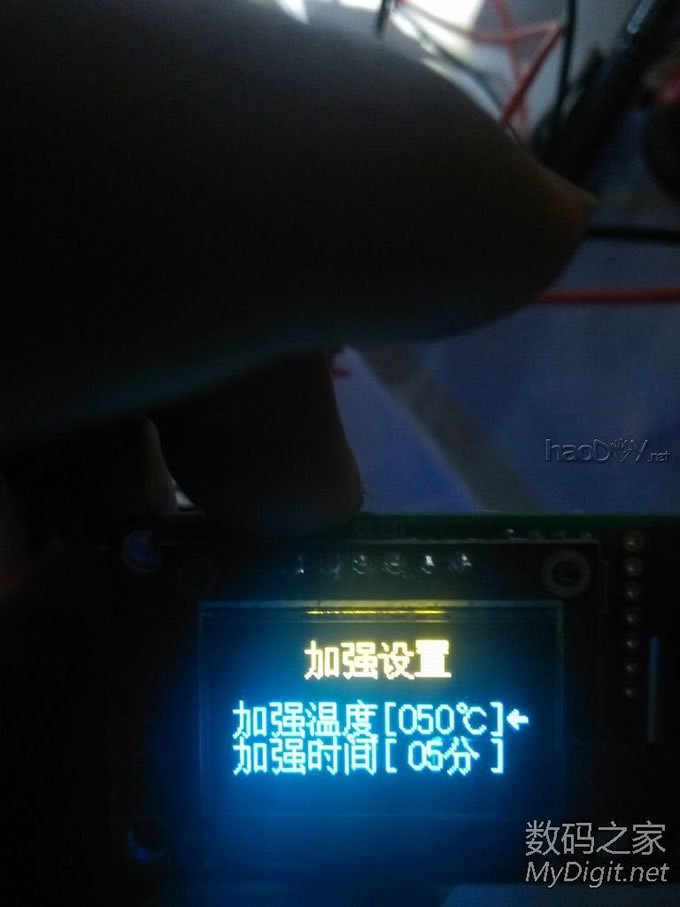

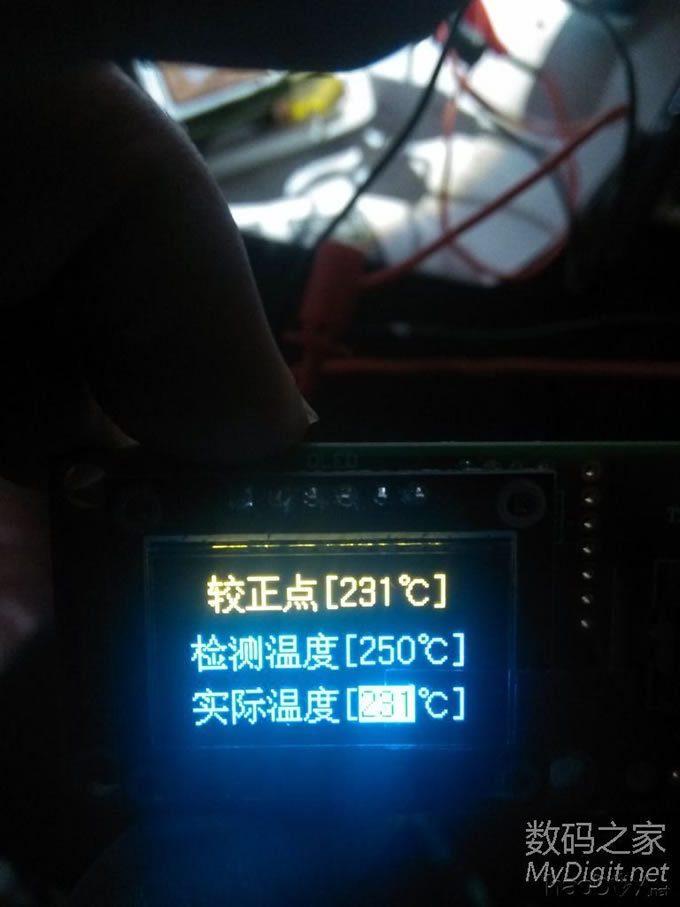

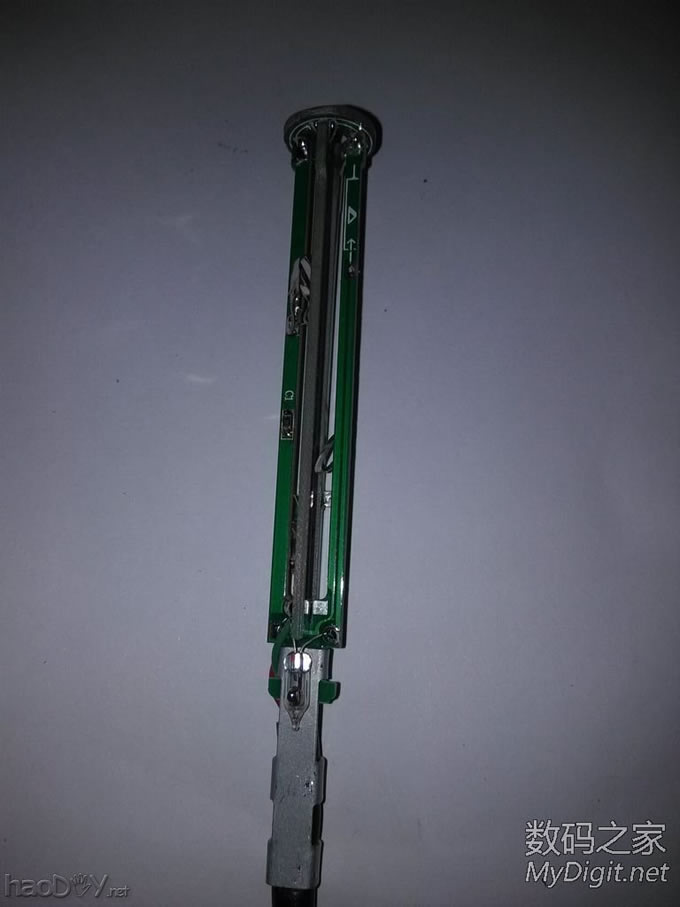

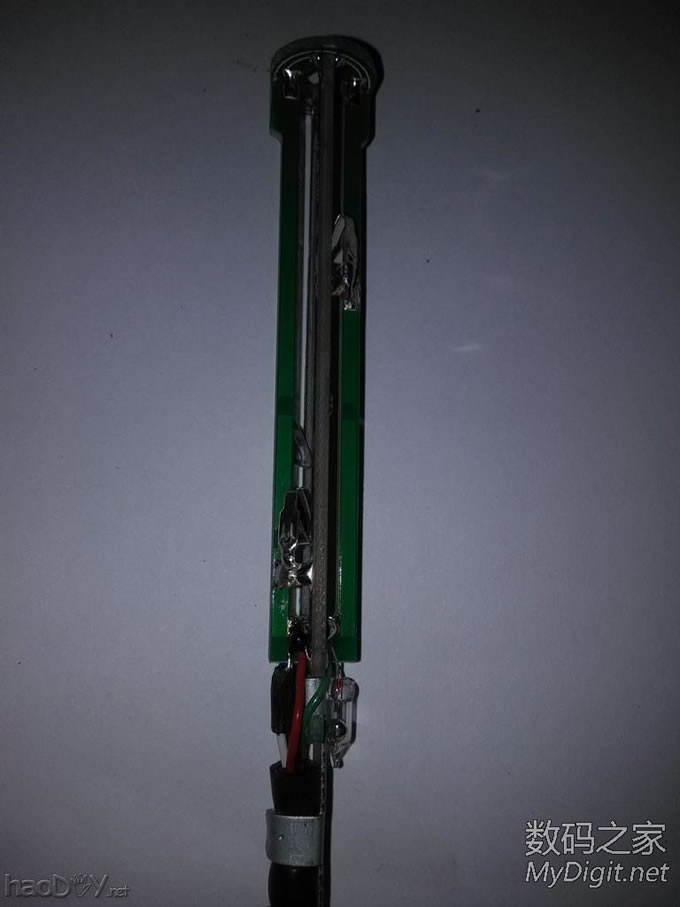

这次从cnc老大处搞了10张板子做了10套OLED白光,下面将制作的部分图片上传大家分享。 这个白光我的成本大概在110左右(不含手柄和T12),由于是10套做的,所以成本降低不少,主要是运费平摊了很多, 如果带手柄(912)和T12国产刀头或马蹄的话价格应该在160 左右。如果是907 的手柄的话价格在140元左右。 另外,这10套已经全部被瓜分了(都给群里的朋友分了,我代为焊接组装,我还贴了点运费),所以不要问我还有没有,我只有自己用的一套。 如果大家自己能diy 的可以买齐了元件找cnc申请板子(oled白光群:302429021),如果自己diy能力不行的话,建议买好奇心的成品吧,他的价格400 多。 10套板子 oled液晶板,买的裸屏和转接板,自己加元件焊接的 水果电源,这个电源24v 2.6A 能稳定在3.6A输出,电源体质非常好。x宝上11的或者13.8一个。 内部拆解图,这个是多芯片版,印度产的版本;还有台达版的,建议大家用台达的。 焊接完成的板子在酒精里泡着洗洗,这个焊接我偷懒了,除stm32以外我都是上锡膏风枪吹的,stm32是拖焊的,大部分同学是烙铁焊接的。 这个是焊接完成上电后显示要注册的画面。这个KEY 需要向cnc申请。免费的。 楼下继续 接楼上 stm32的烧写器jlink,stm的烧写可以用jlink、stlink或者ttl,建议大家做的话用jlink烧写。 组装完成的板子,等待烧程序和注册。 盒子和橡皮脚垫,盒子 38*88*150,对于水果电源来说这个盒子大了点,不过我们用笔记本电源的话,这个盒子就正好了。 第一次没茶色玻璃板自己开孔的一个,手工开孔,锉刀、电钻 后盖和前面装上的样子 从诺熙处买了点茶色玻璃成品板, 自己用蜡笔上了一下色,感觉还可以。 后来买的开关,这个比之前的好多了,带开关和指示灯
|
