来一个红外遥控器检测器

时间:2013-02-21 22:10来源:www.crystalradio.cn 作者:小桥流水不 点击:
电视遥控器修多了,老是用手机照相机检测,非常不便,于是决定做一个检测器,摆脱双手操作的苦恼。 电路原理是这样个:220v市电经开关电源变为5v直流电给检测电路供电,一体化红外接收头检测到红外信号经输出脚至三极管的基极,经三极管放大,推动有源蜂鸣器
电视遥控器修多了,老是用手机照相机检测,非常不便,于是决定做一个检测器,摆脱双手操作的苦恼。

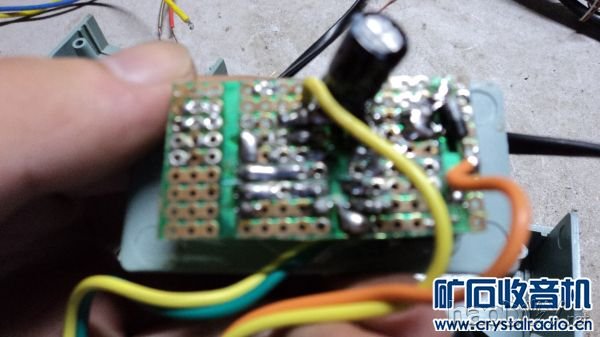

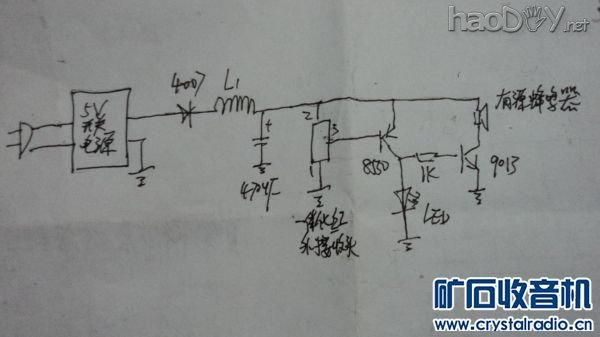

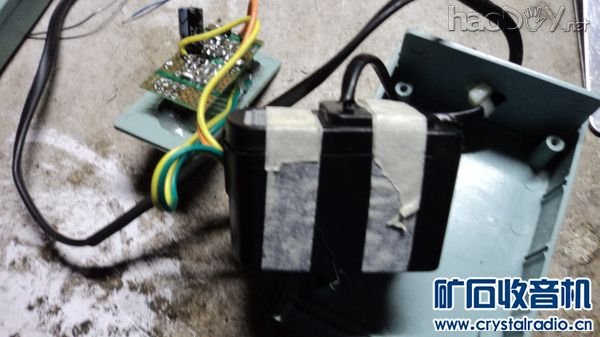

电路原理是这样个:220v市电经开关电源变为5v直流电给检测电路供电,一体化红外接收头检测到红外信号经输出脚至三极管的基极,经三极管放大,推动有源蜂鸣器发声和led灯闪亮。提示遥控器此按键好坏。上图
来一个红外遥控器检测器
来一个红外遥控器检测器
来一个红外遥控器检测器
来一个红外遥控器检测器
来一个红外遥控器检测器
来一个红外遥控器检测器 (责任编辑:admin)
