时间飞快,16年7月毕业以后开始各种忙起来了,都不太有空发发帖子灌灌水,一晃都小半年了。
新年伊始,工作终于不那么忙了。
有一天发现一直用的好好的改装版白菜白光烙铁调温有点异常,检查是电位器有问题,换之。
维修过程中发现以前这个版本改装有点凌乱,就萌生了重新做板子的想法。
白菜白光烙铁确实是个好东西,体积小,性能好,价格便宜, 不过缺点也明显:
不能休眠。如果没有良好的使用习惯,那么是很烧烙铁头子的,加入休眠功能之后就不用担心那些有的没的啦。
心动不如行动!!!

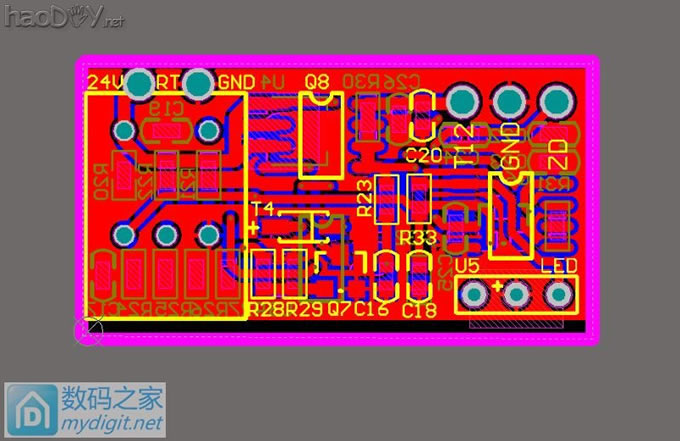

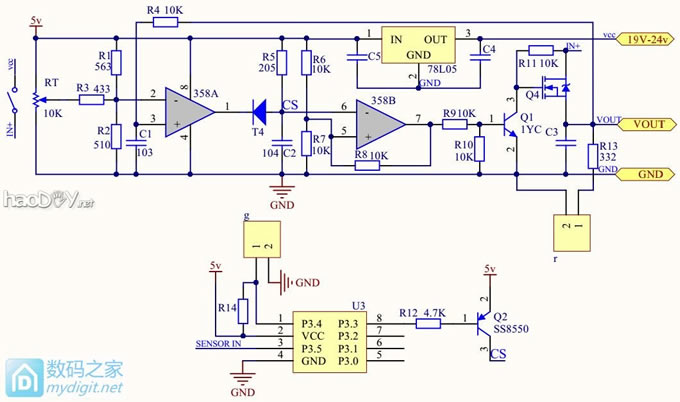

当然要先画板啦,为了体积小兼顾调试方便,用的0603贴片

老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)
单片机:stc15f104

老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

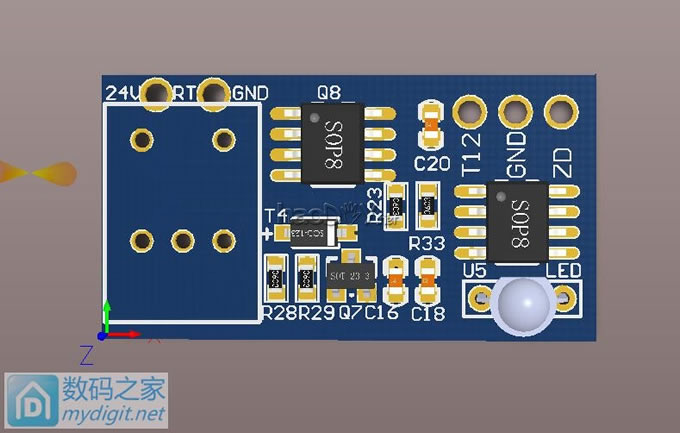

3D示图查看整体布局:顶层
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

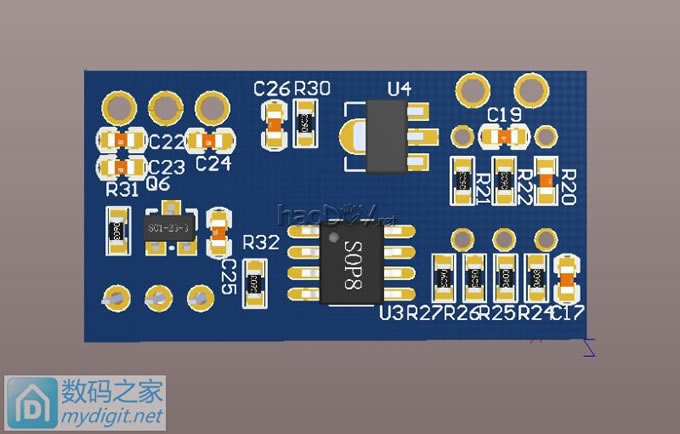

3D示图查看布局:底层
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

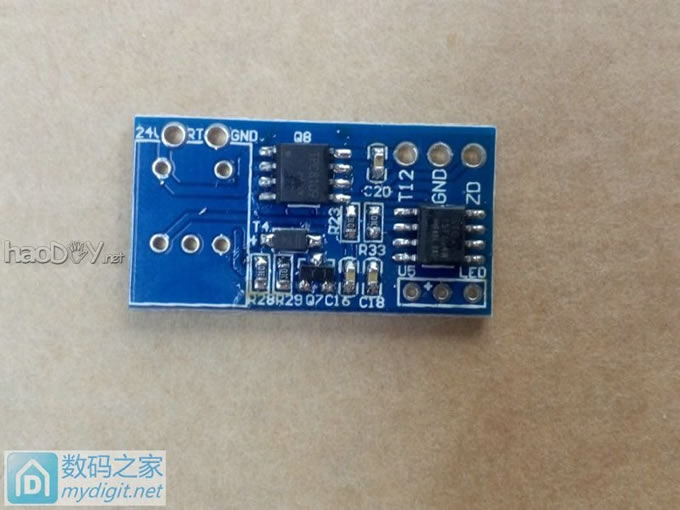

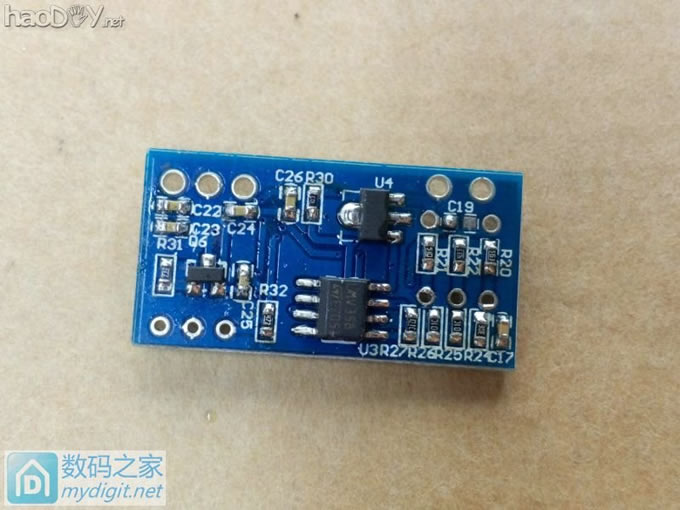

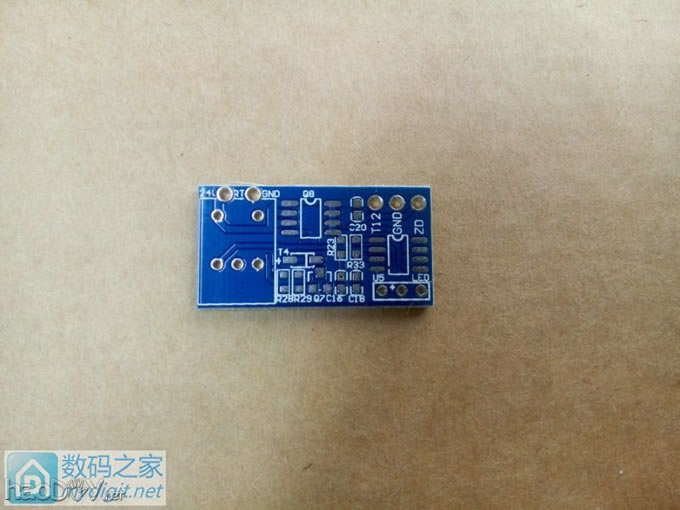

然后就打样、等待。做的蓝油PCB,正面
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

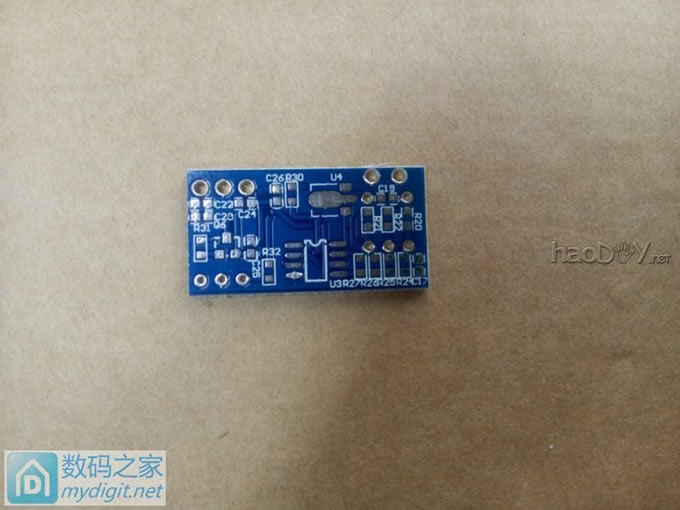

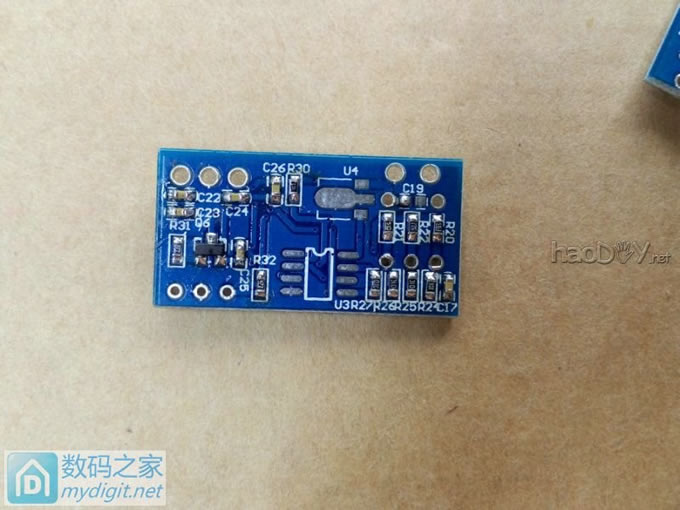

PCB反面
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

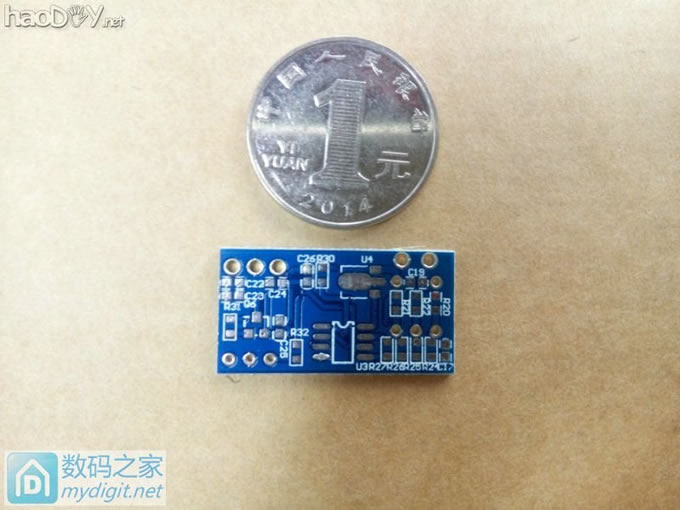

加入休眠电路候比1元硬币稍大一些
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


开始表面装贴元器件啦
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

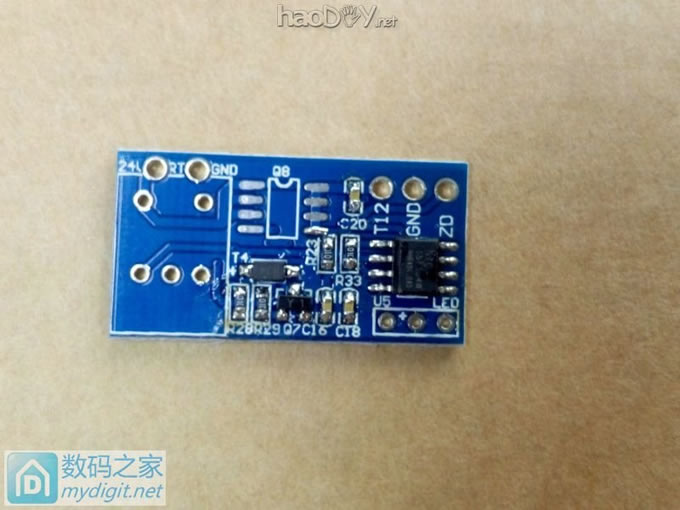

顶层基本装贴完毕
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


底层元器件装贴
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


底层基本装贴完毕
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

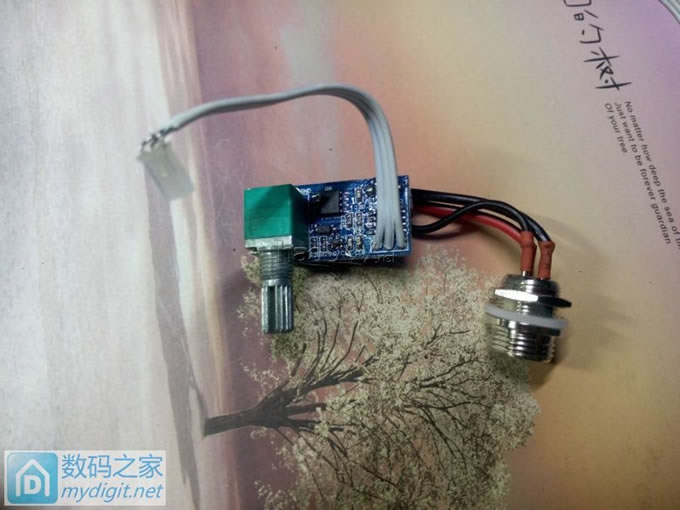

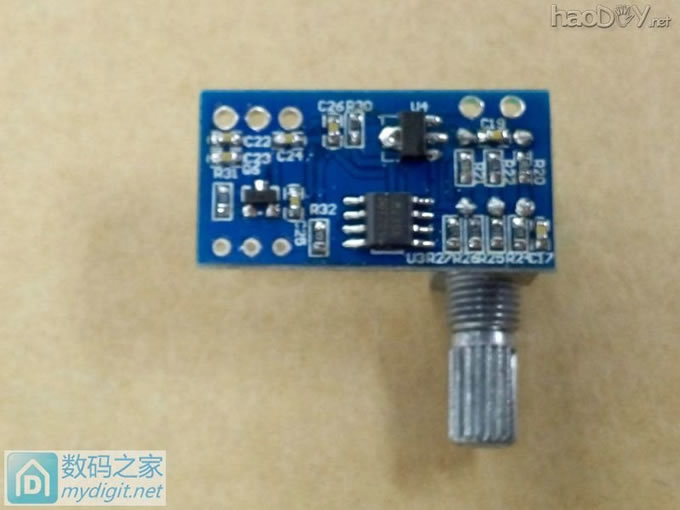

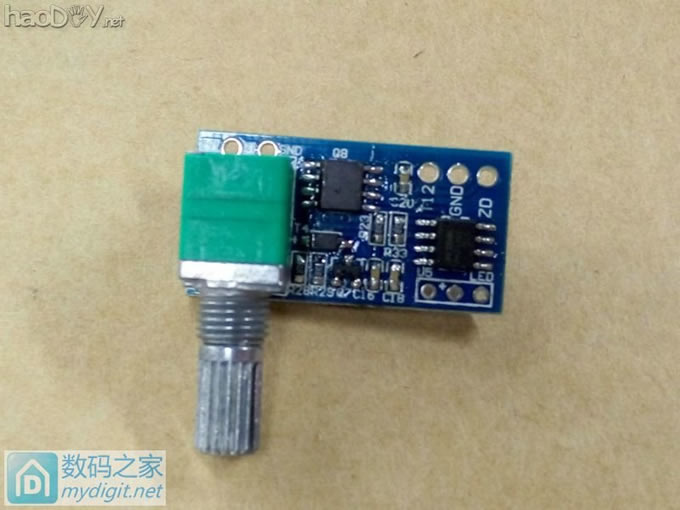

加上一个开关电位器,这样就可以免去电源开关
也不用在壳体上多开孔
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


背面装贴效果
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

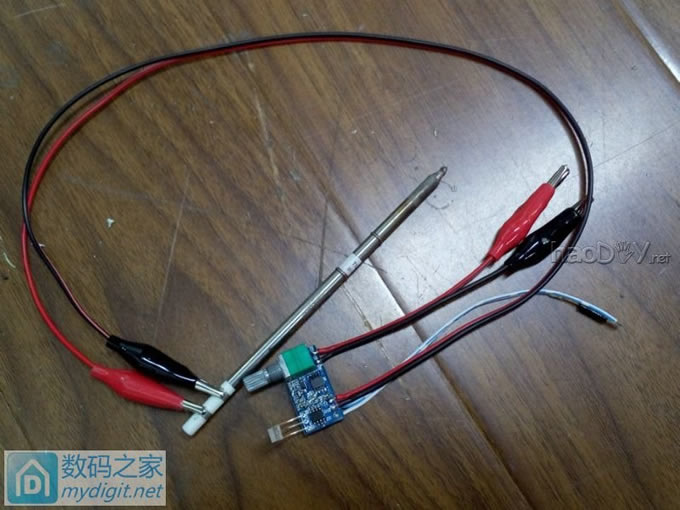

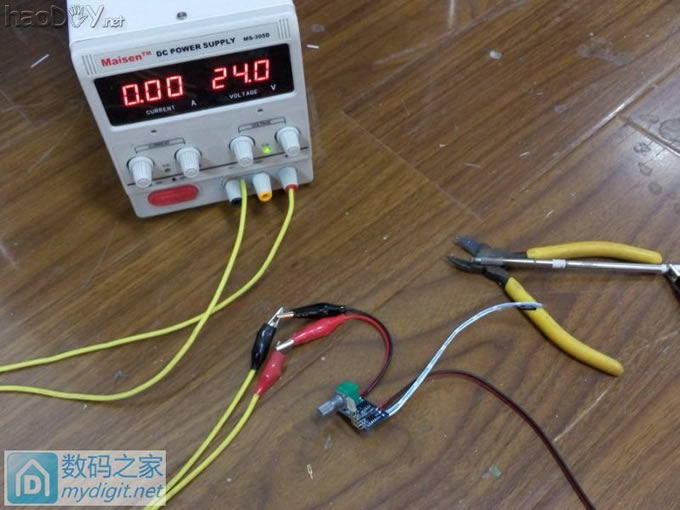

接上线束准备上电测试
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


接好线,还没开机,内心是忐忑的。。。。。。。
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)


打开开关,调到最低温区域以免炸鸡。
还好看起来是正常的,初步是正常的哟
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)



未完,楼下续

如果你也喜欢,请右下角“喜欢”,谢谢。

电路/源代码资料我会打包放在下面,需要的请下载:

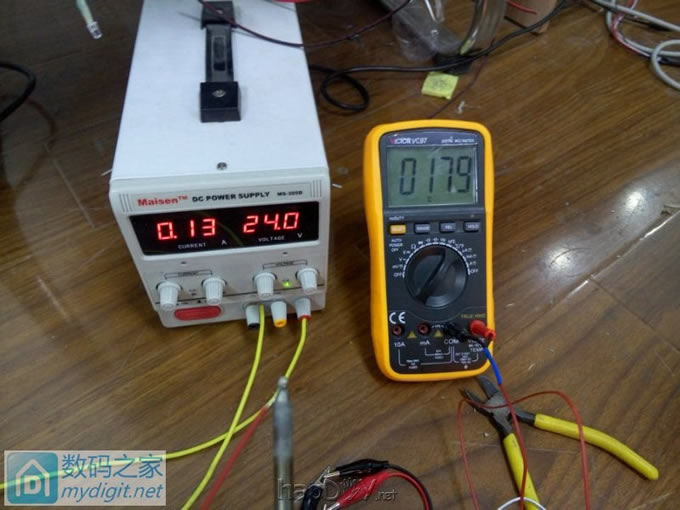

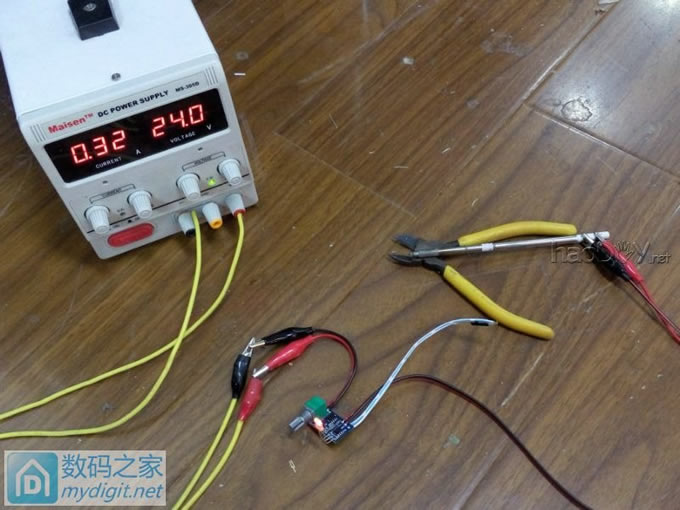

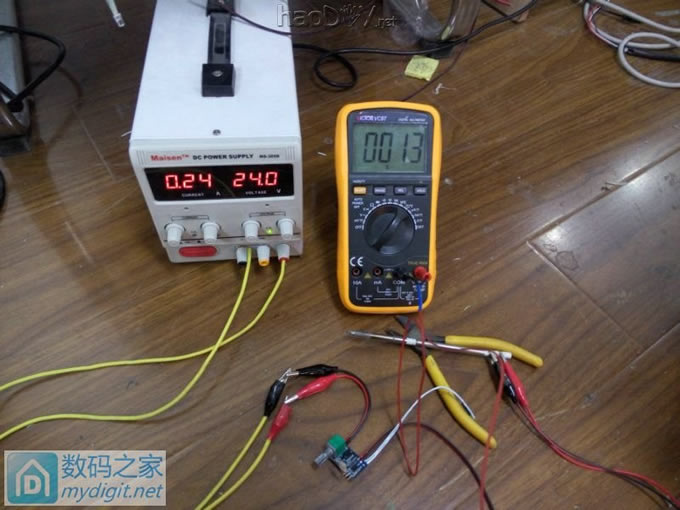

准备测一下温度区间,用的普通万用表的热电偶
用24V测试,目前室温有13度左右
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

最低温大概在160多左右,照片糊了,用这张将就。
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

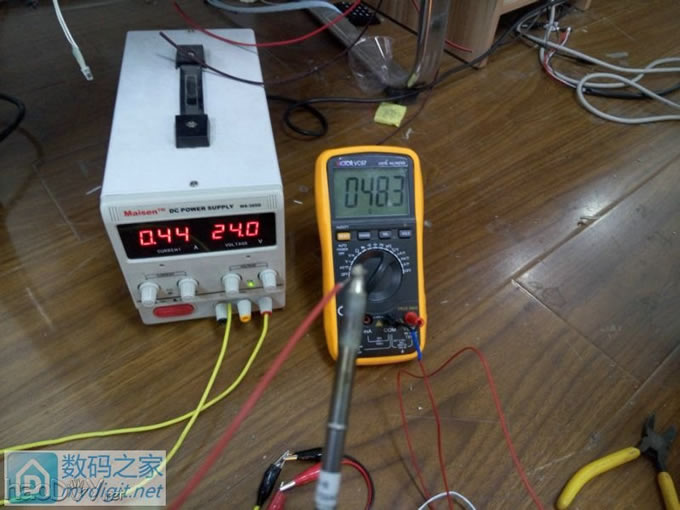

最高温在480度左右,最高电流没拍到,最大大概在2A左右
那么总功率就在50W左右。
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

没有检测到振动后3分钟进入休眠状态,此时不加热,绿灯长亮
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

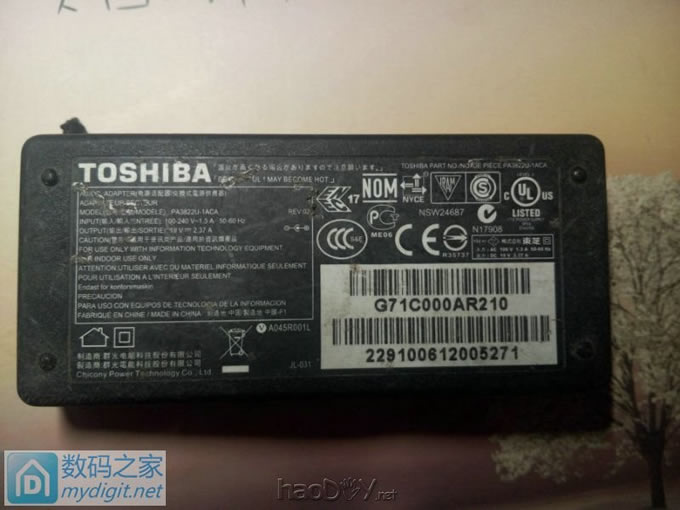

这次装机用的东芝19v电源,功率足够
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

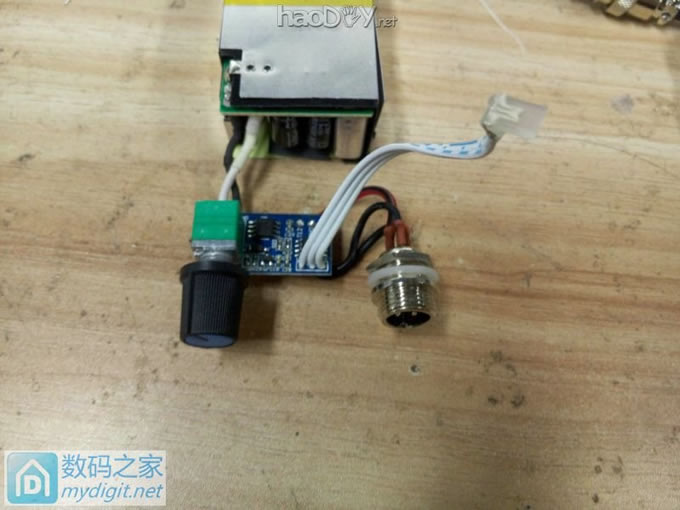

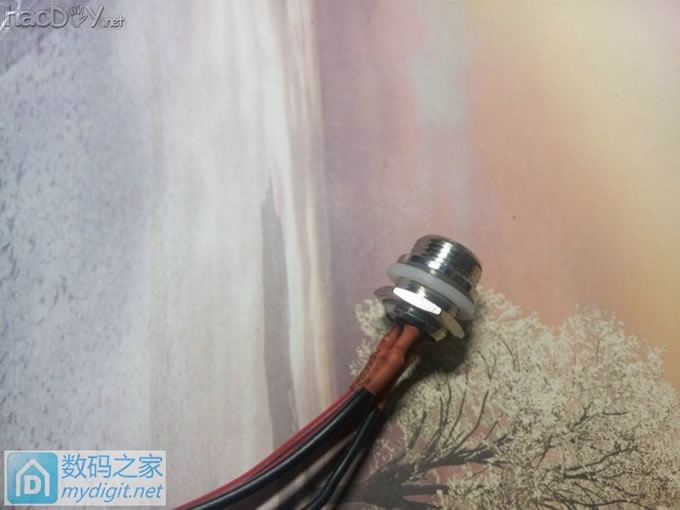

做一个航空头端子做手柄接插件
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

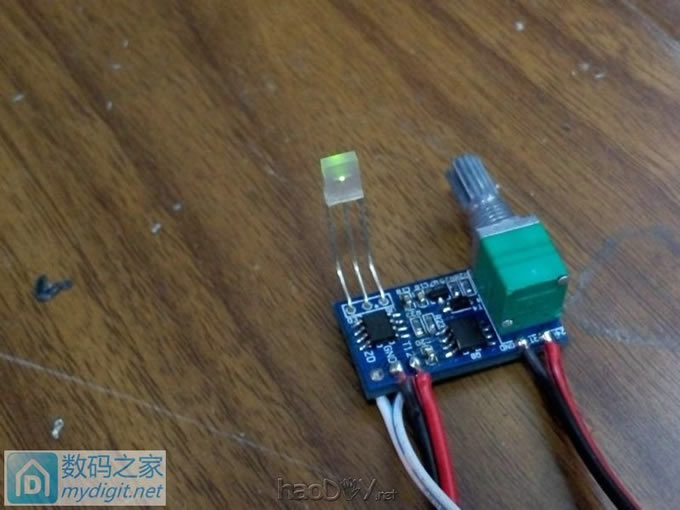

把双色灯接上去后的样子
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

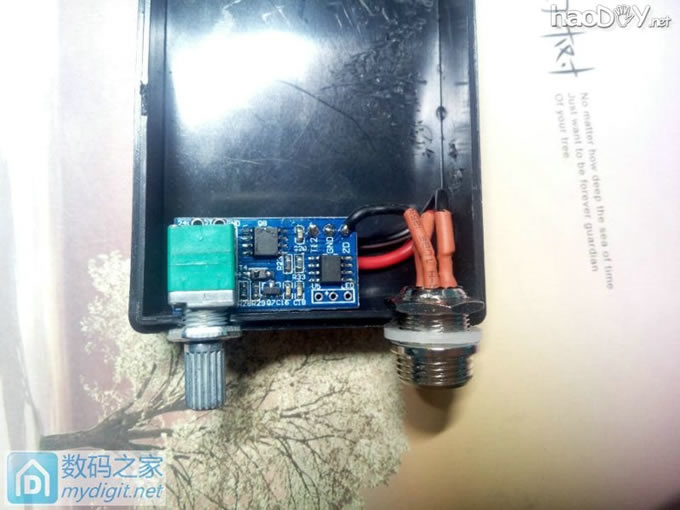

可以预先开好了空,装上去看看效果
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

接上电源线
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

换个姿势
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

再来一次
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

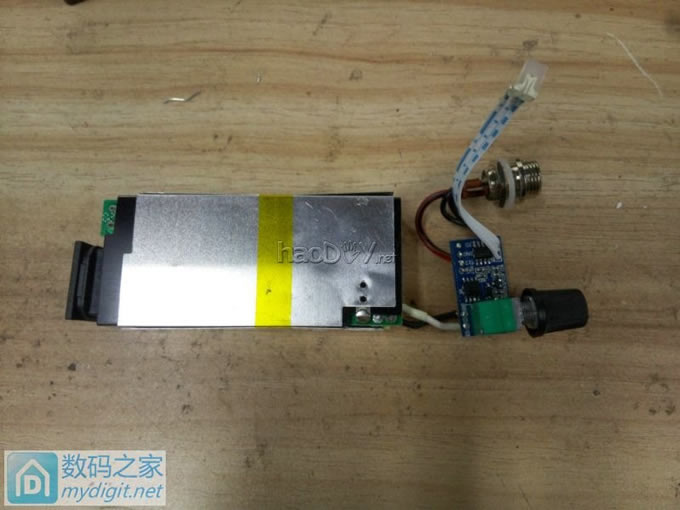

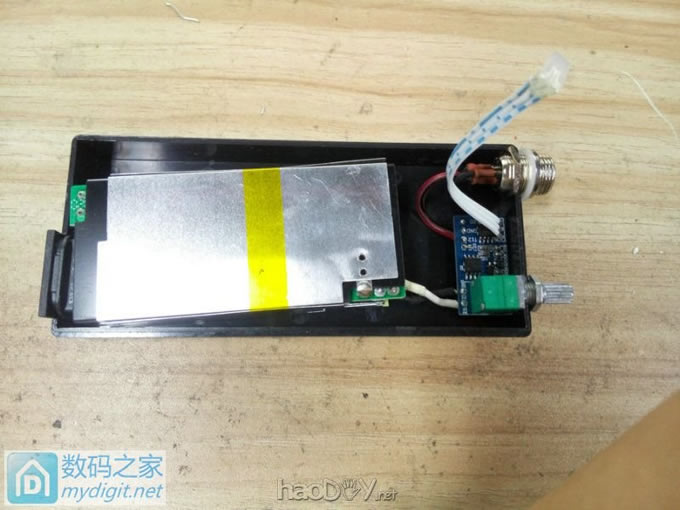

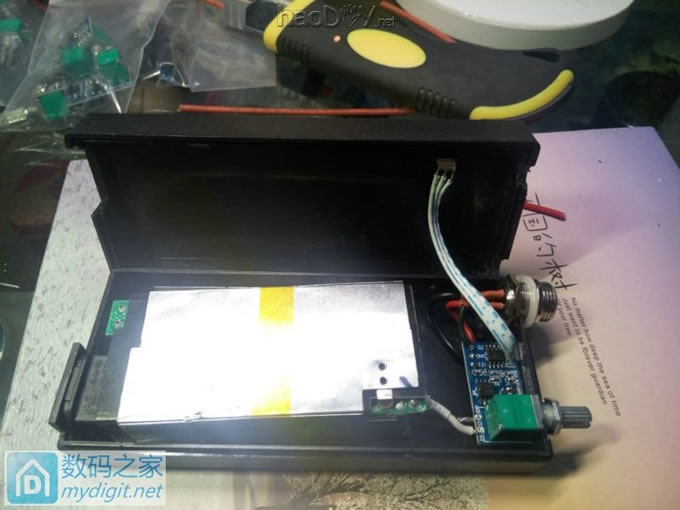

准备装机
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

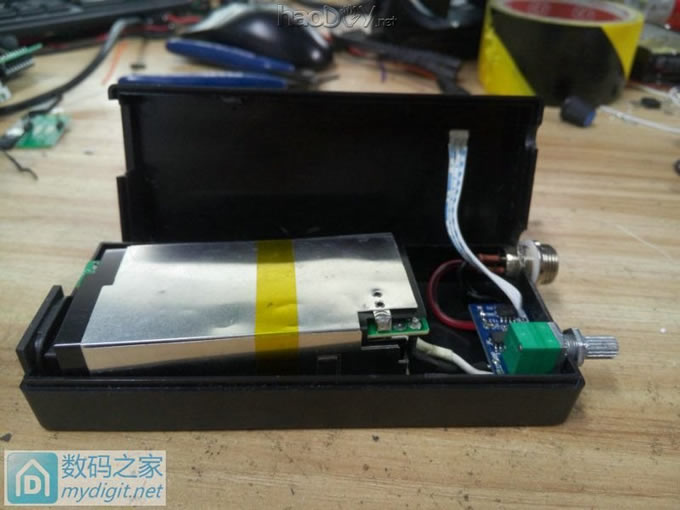

大概就是酱紫了
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

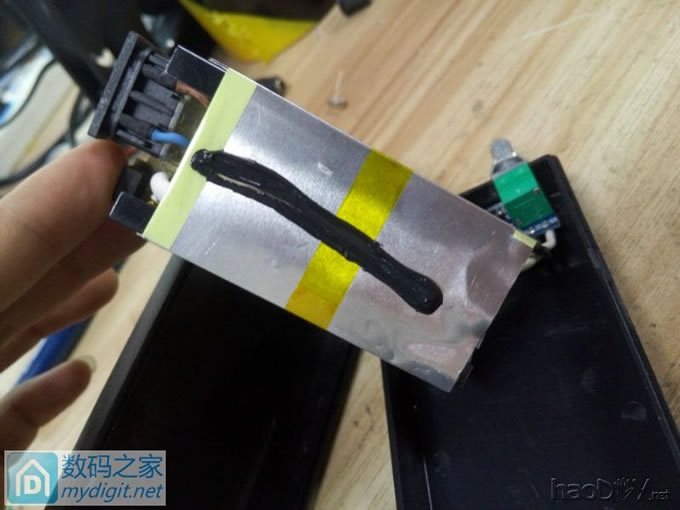

抹点硅胶在电源底部用于固定
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

准备盖盖子啦
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

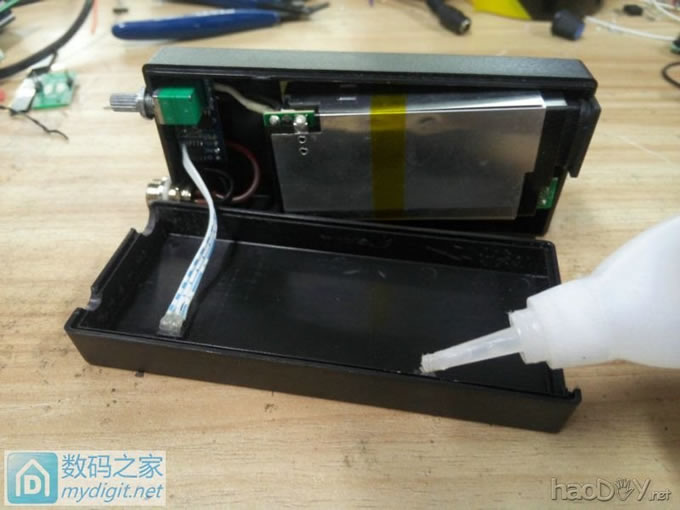

用502来固定壳子(要小心哦,滴在手上就麻烦了,不要问我怎么知道的)
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

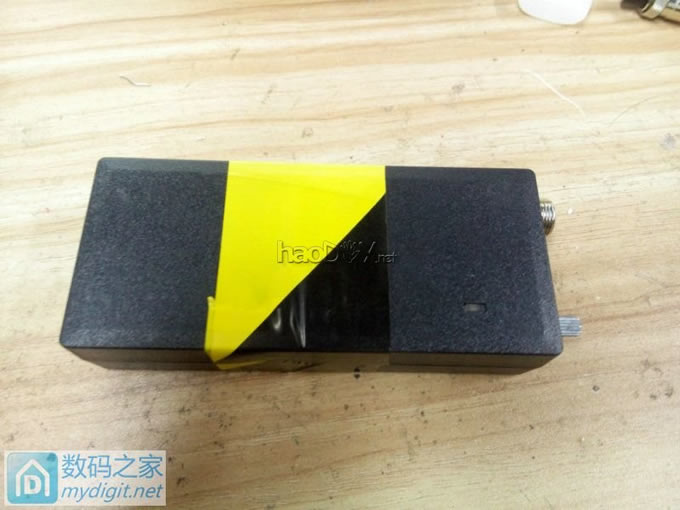

裹点胶带等胶干
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

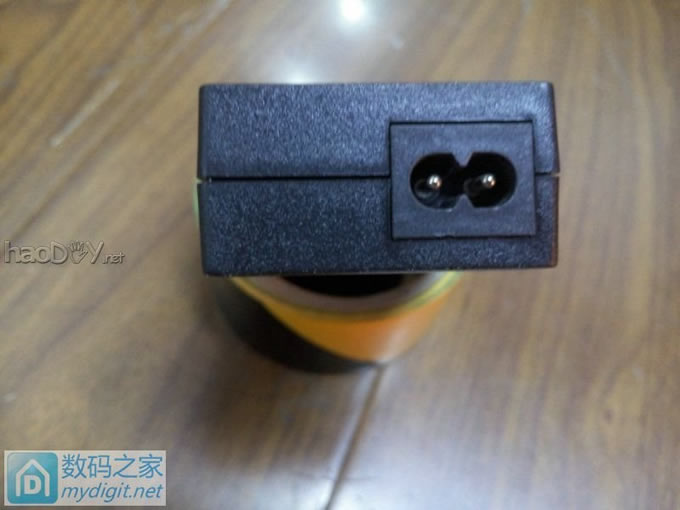

用的8字座子(意思就是没有接地。。。。。。)
话说谁有不用接地就能消耗感应电的电路?
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

好像那个有人说这个装法是反的?我怎么感觉很顺手?(不是左撇子)
老白光,新玩法(白菜白光电烙铁增加休眠功能/电路资料已上传)

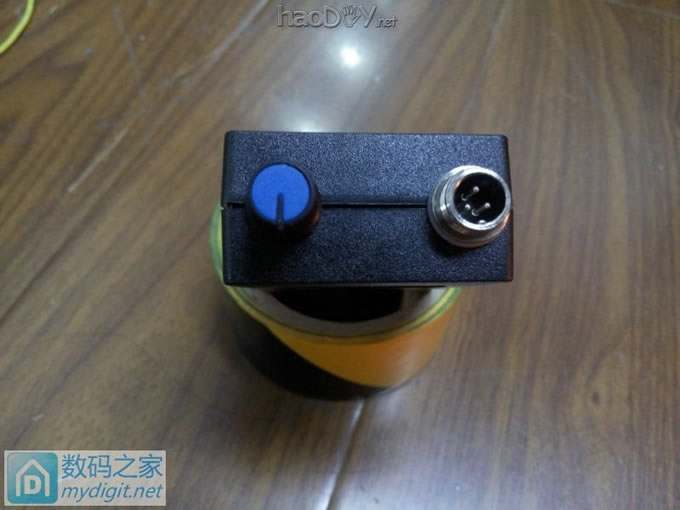

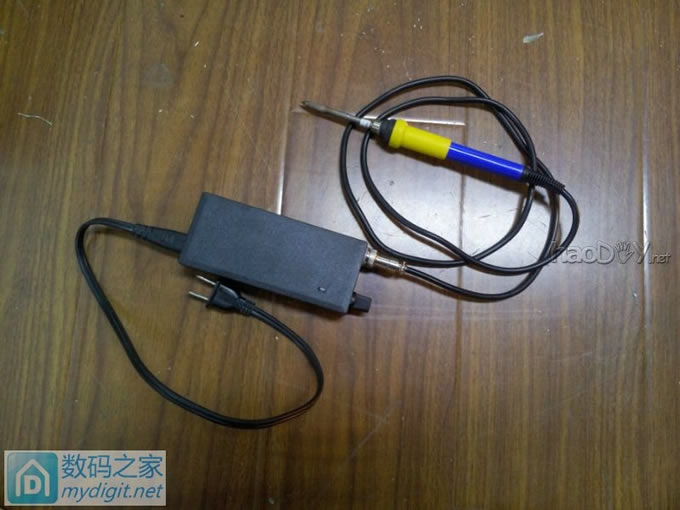

装好还是这个万年不变的样子喽
