高频电烙铁制作成功

时间:2017-07-02 15:45来源:数码之家 作者:yituwu 点击:
市面出售的高频烙铁价格不菲,最便宜也要二百以上了,看着各方面性能不错,觉得自己动手制作一台应该不是太难,经过在网上查资料,自己画板做板终于小有收获,成功加热,把制作过程和大家分享一下,有兴趣的朋友可以相互交流,花最少的钱就能拥有一台焊接利器
市面出售的高频烙铁价格不菲,最便宜也要二百以上了,看着各方面性能不错,觉得自己动手制作一台应该不是太难,经过在网上查资料,自己画板做板终于小有收获,成功加热,把制作过程和大家分享一下,有兴趣的朋友可以相互交流,花最少的钱就能拥有一台焊接利器,这个回温速度没得说的。功率比较大,90w。焊接电动车电瓶的接线端子也没啥问题,能满足爱好者们平常的焊接需要。加温到400度大概需要13秒左右,高频烙铁的加热原理和电磁炉的一样,在线圈中通过高频电流,在烙铁头产生涡流发热,升温速度快回温也快,上图吧:
高频电烙铁制作成功

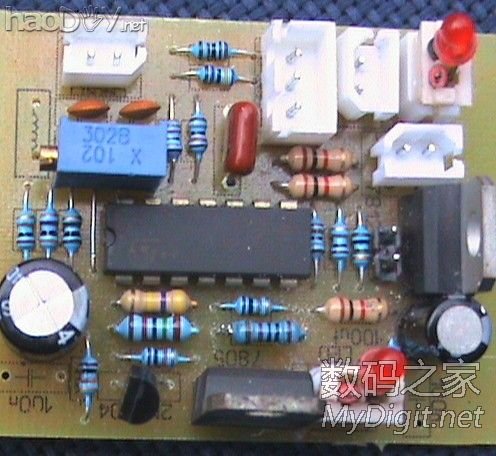

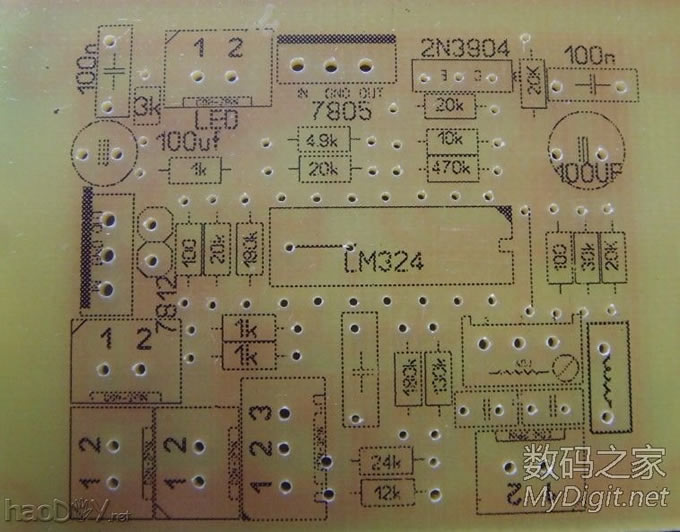

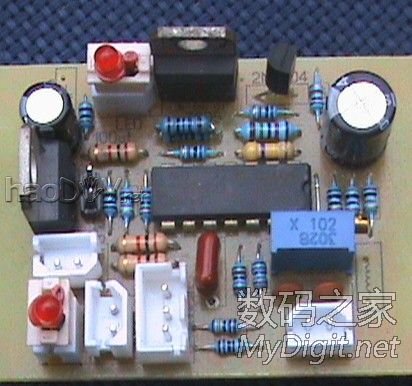

这个图是控制盒显示电路板,烙铁的温度显示不必有太过的要求,能大概显示当前烙铁温度就行了,所以就用手中常用的324,同时也借鉴了其他网友的经验,对烙铁电偶输出的电压进行250倍的放大。用电压表头来显示烙铁的实际温度,由于选用了常见的324,温漂比较大,显示精度不是很好,但能满足使用要求了。这个板子也是烙铁的控制电路,对烙铁电偶输出电压的比较来设定需要的温度,基本上和白菜白光的控制原理类似,加热到设定温度,功率板停止工作,低于设定温度就开始加热。
高频电烙铁制作成功

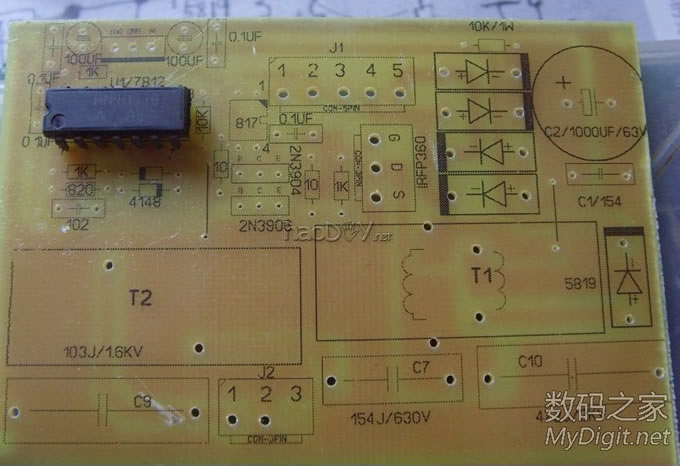

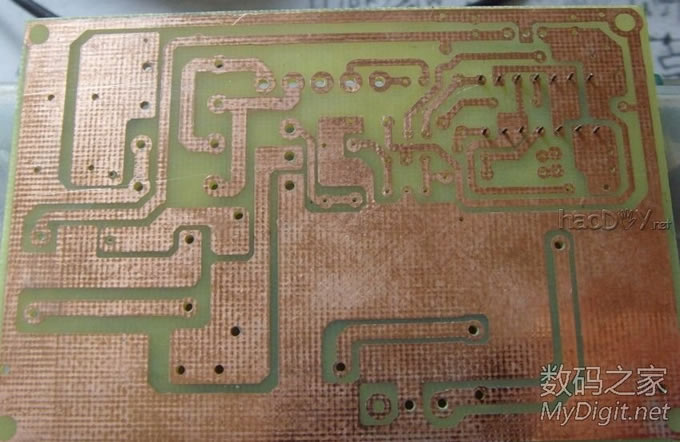

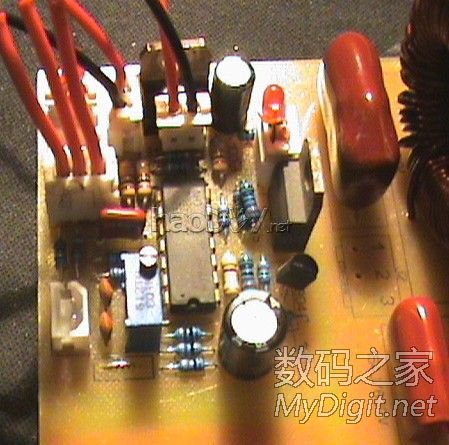

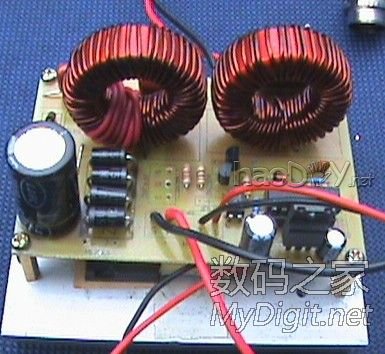

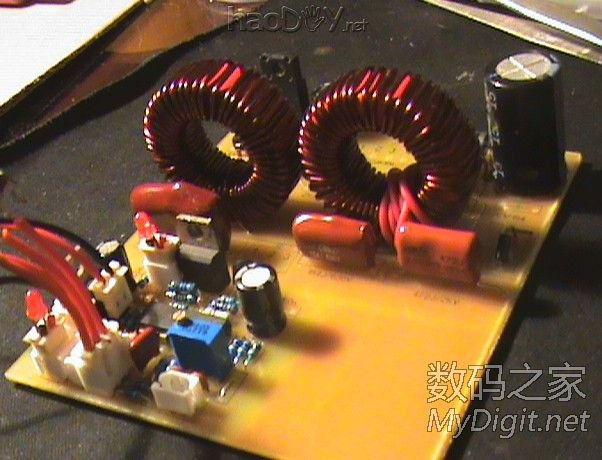

这个是高频的功率部分,4011产生400KHZ的频率推动场管再到烙铁的发热线圈
高频电烙铁制作成功

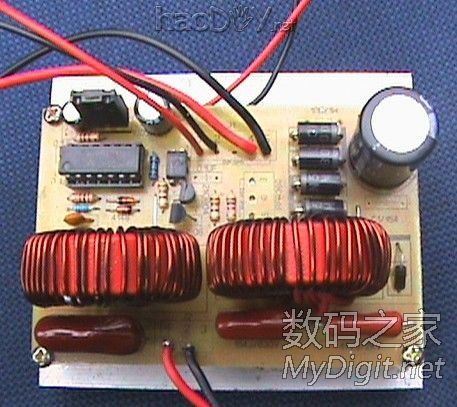

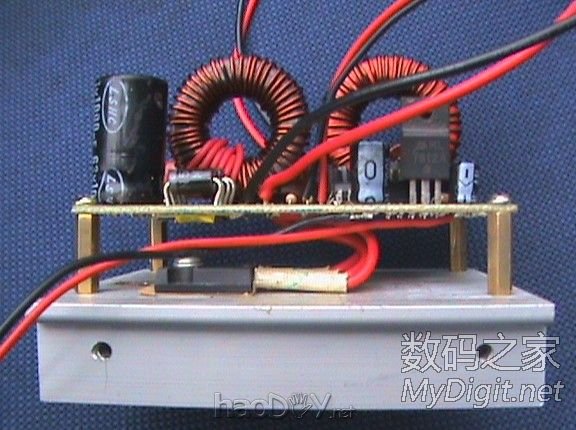

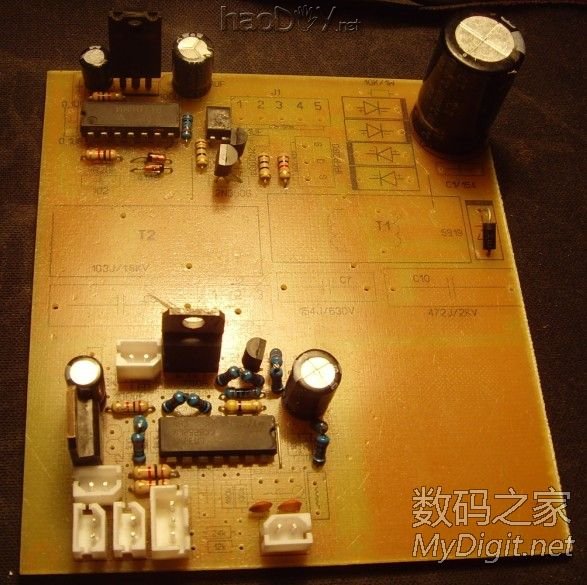

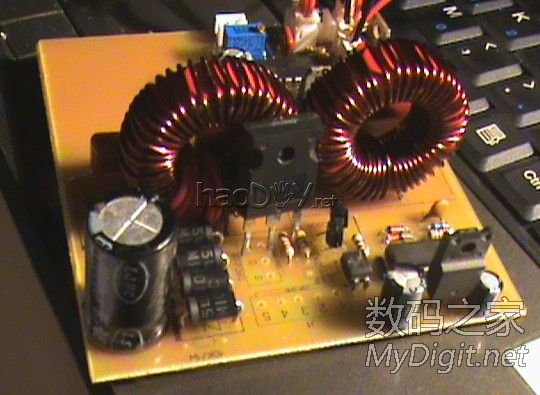

装好部分零件的样子
高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功 高频电烙铁制作成功
高频电烙铁制作成功 高频电烙铁制作成功

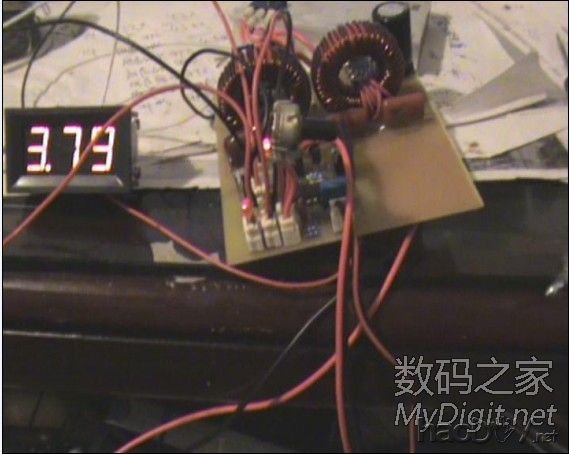

下图是试机的图片,我用的是四只电瓶来提供电源,变压器还没有搞,板子上有整流滤波电路,变压器次级输出35v,整流滤波后大概有50几伏了,这个电压加热的话到400度需要13秒的样子,加热时的电流大概是1.7A左右
高频电烙铁制作成功

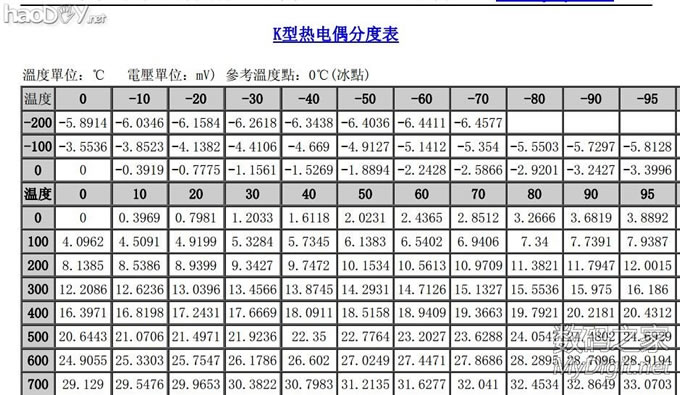

大家看见的温度显示其实是一个0-10v的电压表表头,小数点还没有去掉这个用电压表显示温度的办法很不错,方法比较简单,不用使用单片机,适合大家业余制作,这里多说两句让大家能够理解,下面贴一张K型电偶分度表
高频电烙铁制作成功


大家可以看到100度时电偶输出的电压是4.09mv通过电路放大250倍就刚好是1v,用精确到小数点后两位的电压表来显示就是1.00,我们把小数点隐藏掉,看见的就是100度了。其实显示电路还有更简单的方法比较省事,精度还有保障,就是直接买一个数字温度计,把烙铁的电偶直接接到上面就好了,这个温度显示精度就比较高了,控制部分不用这个电路,用大家常见的白菜白光的控制电路稍加该进就可以了,就是一个比较电路,电偶输出电压高于设定值时停止加热,低于设定时开始加热,这样来达到恒温效果。这个板子坐下来我花了不到十元的成本,但那两个电感是一个网友没做好送给我的,条件是给他一款我做的这个板子,还有就是买了一个成品的烙铁手柄,花了不到60.总体就是这样,欢迎有兴趣的朋友交流,技术难度很低,稍稍有动手能力的都能自己搞定。

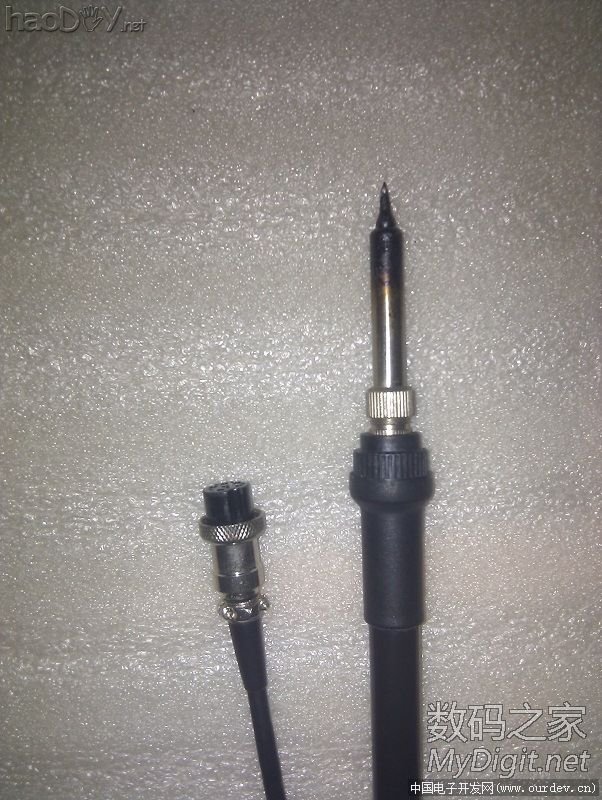

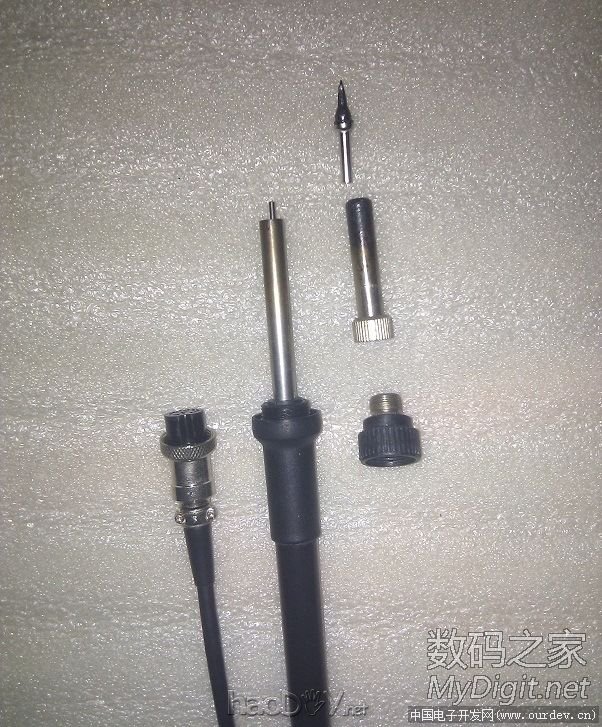

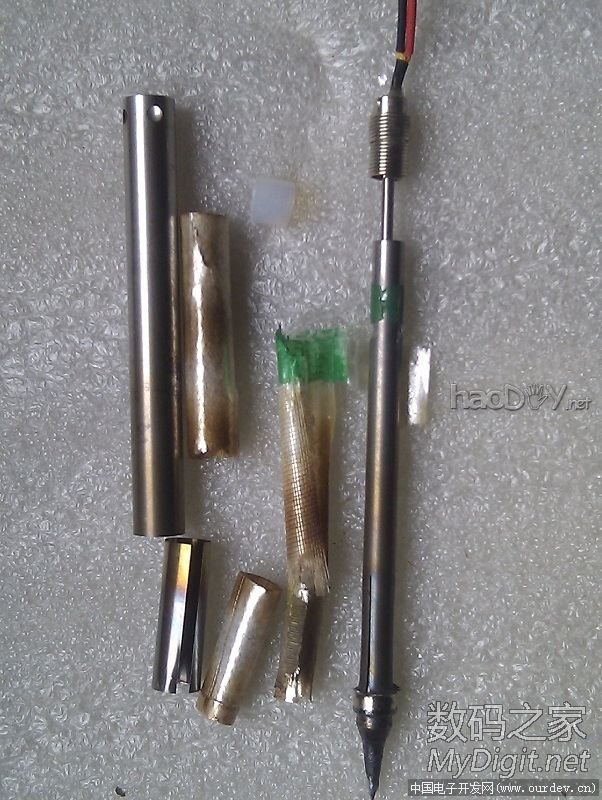

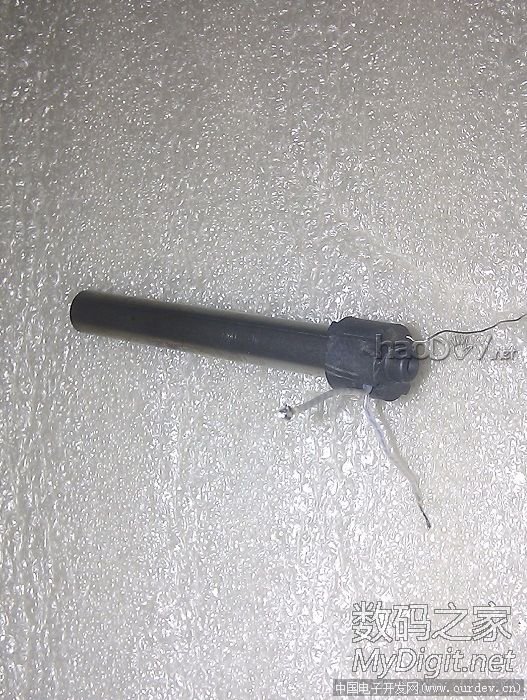

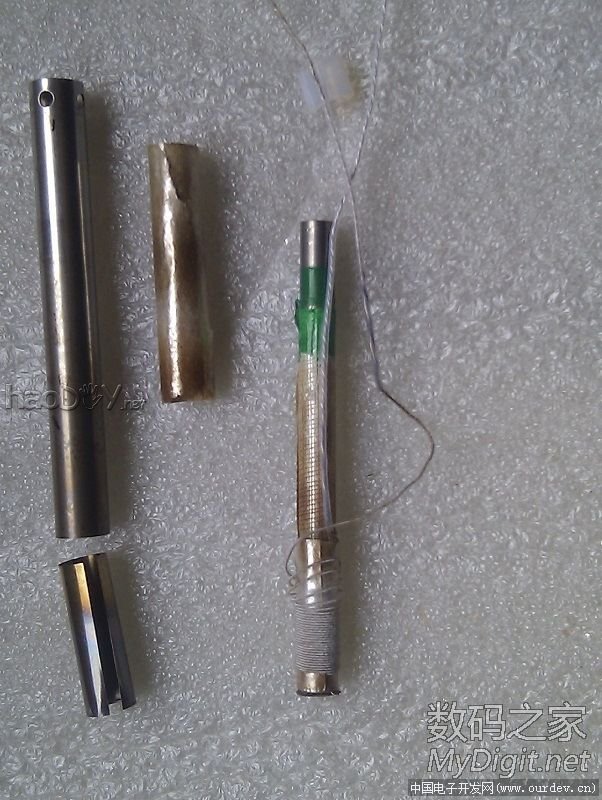

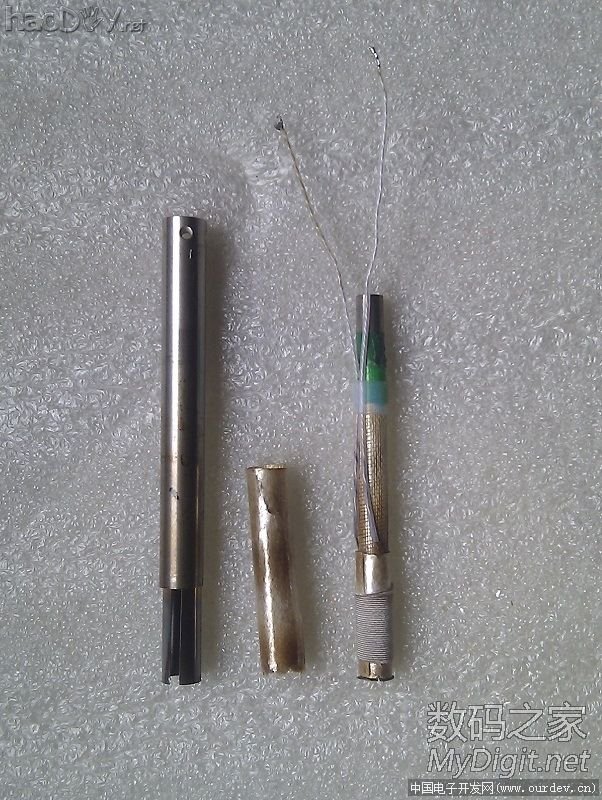

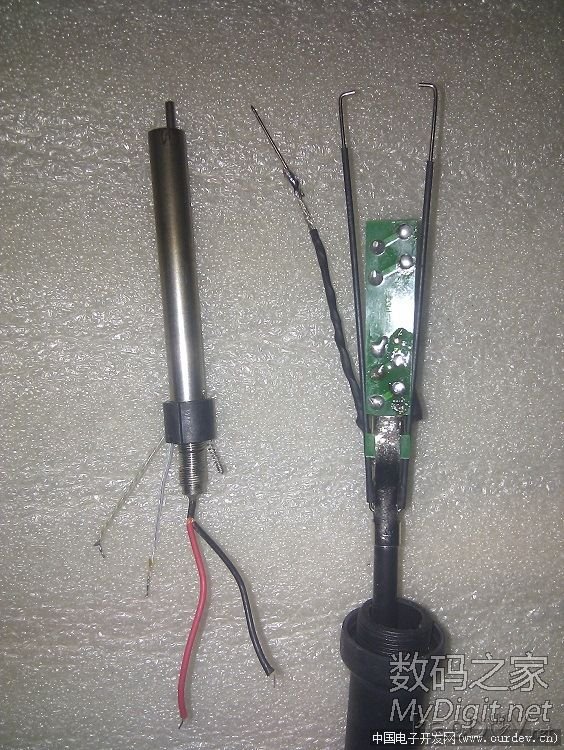

高频烙铁手柄,网上有拆解图,我转过来给大家看看
高频电烙铁制作成功高频电烙铁制作成功高频电烙铁制作成功高频电烙铁制作成功高频电烙铁制作成功高频电烙铁制作成功高频电烙铁制作成功

高频电烙铁制作成功

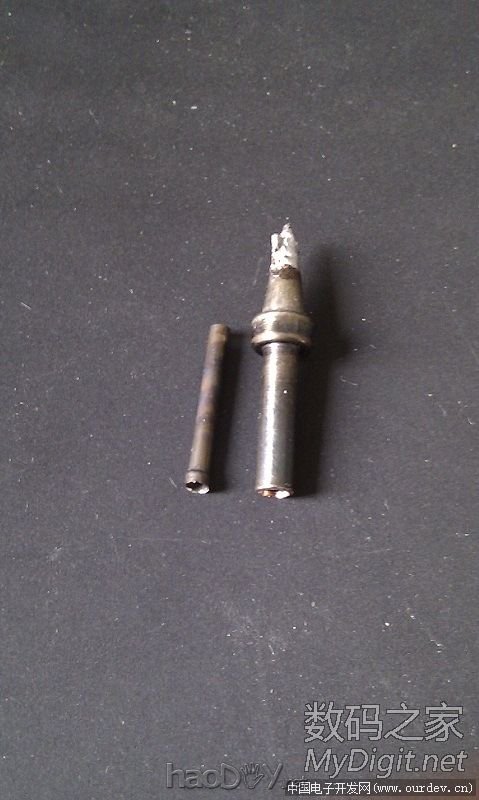

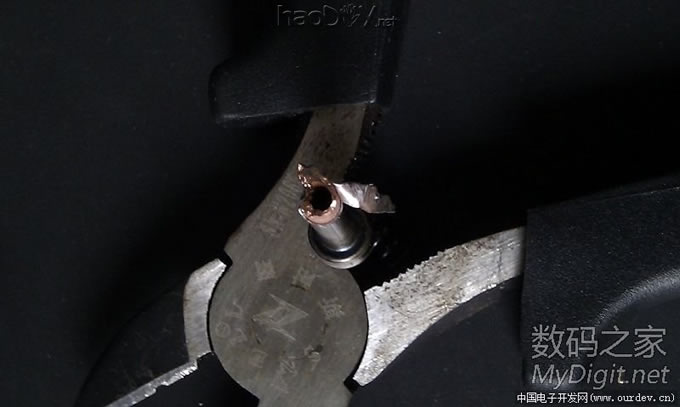

烙铁头内嵌有屏蔽管
高频电烙铁制作成功
高频电烙铁制作成功

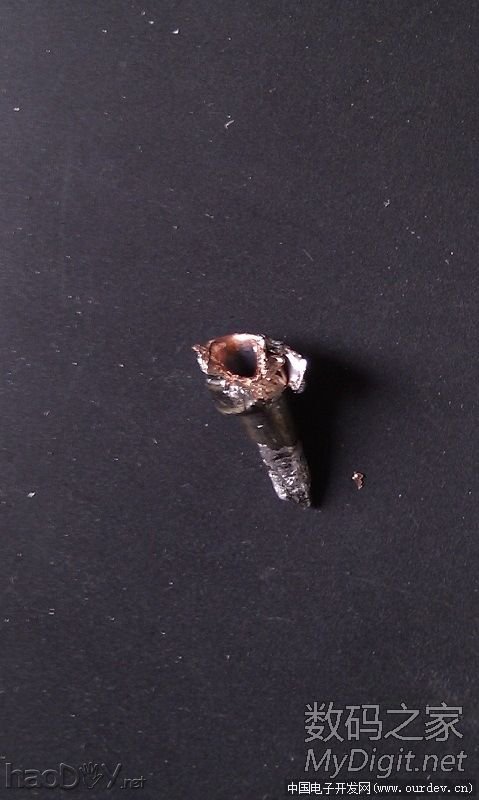

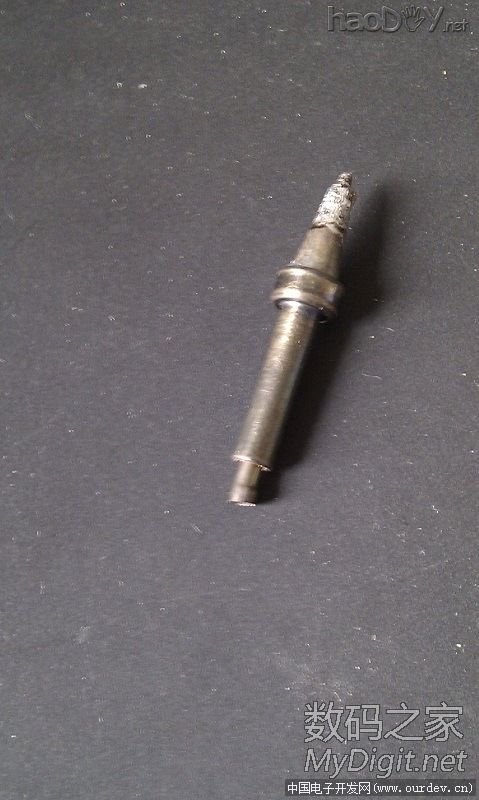

烙铁头内层为紫铜外层不锈钢,外层不锈钢在电磁感应下发热,内层紫铜快速导热
高频电烙铁制作成功
