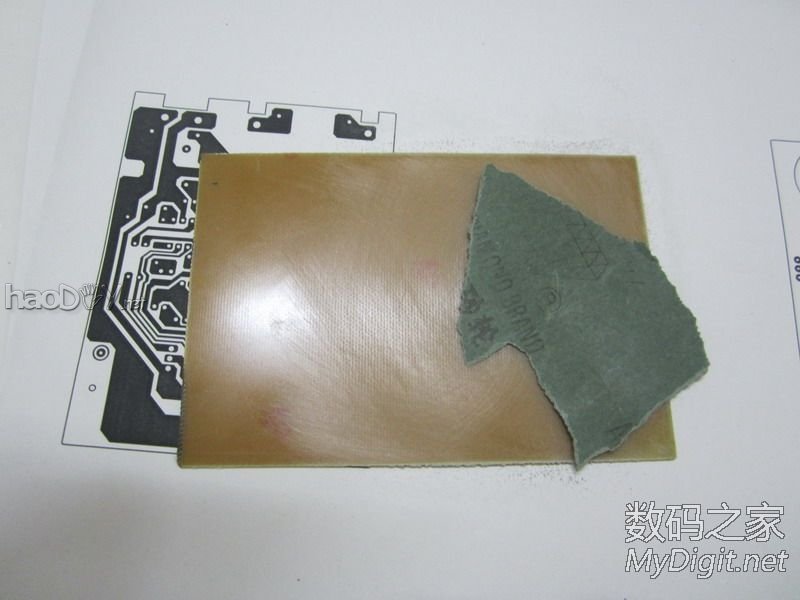

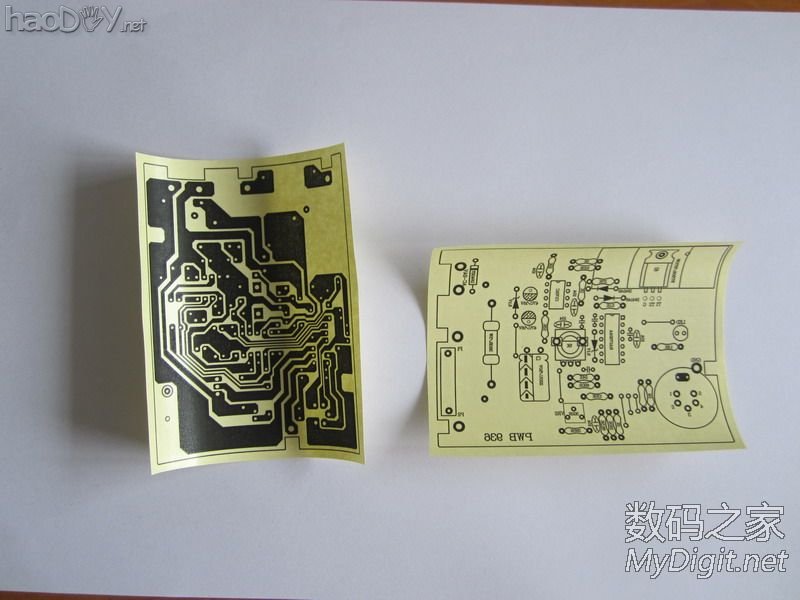

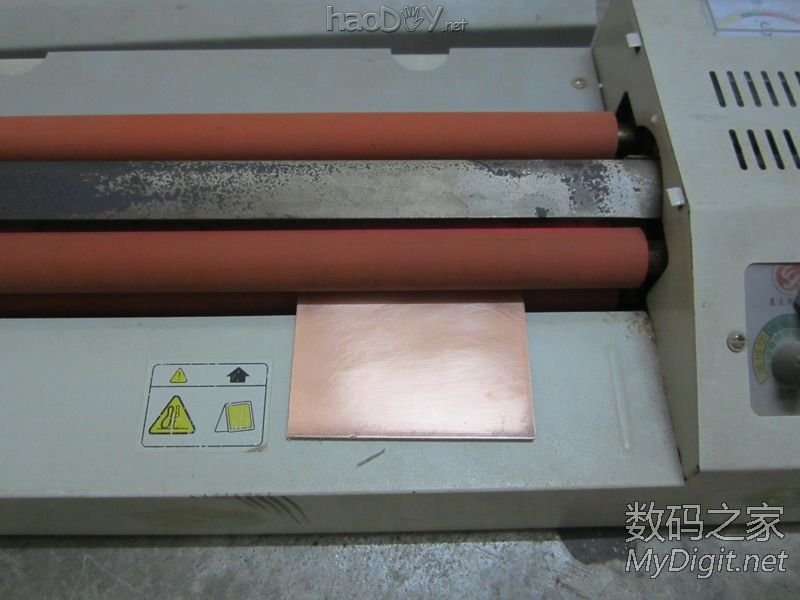

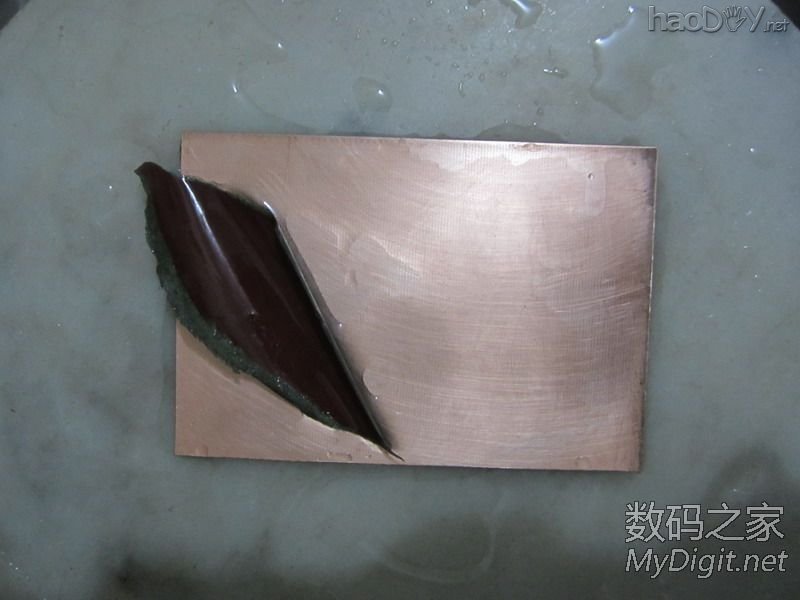

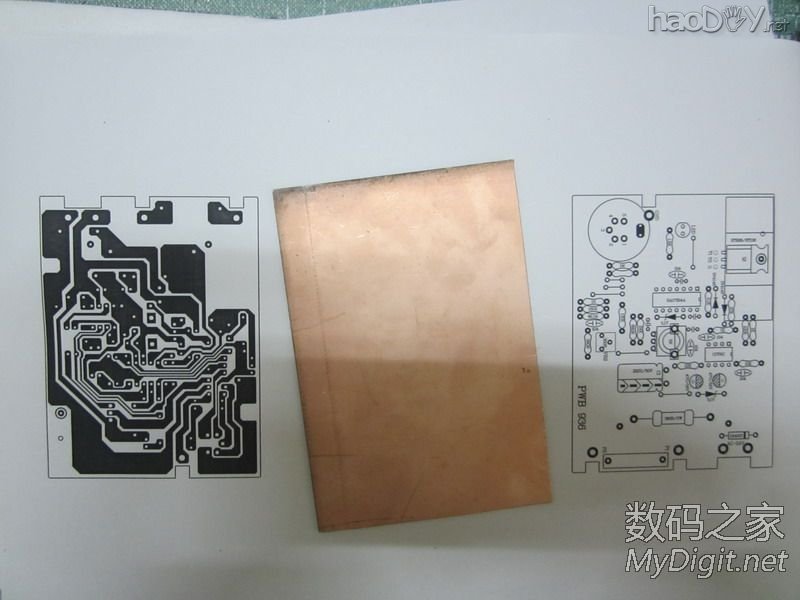

如今的T12白光在这论坛里已经被神话了，大家都做来玩，我个人却相反，灰常灰常的不喜欢T12，我以将T12焊台打入冷宫收入箱底去了 ，尽管它能在10秒内化锡，但是换头麻烦，而且每支头的价格也高，所以我个人还是喜欢936焊台，虽然化锡比T12慢上十多秒但是换焊嘴方便价格也便宜、、、、、闲来无事，咱这次就高仿一个936白光焊台来用吧。（高仿的936白光PCB文件是坛子里下载来的，在此非常感谢原作者的无私奉献。原作者帖子 http://bbs.mydigit.cn/read.php?tid=522291）（注意：原作者的PCB文件有两处致命的错误，不改正的话焊台不但不能正常工作而且还会烟花，下面我把已经修改好错误的PCB文件发出来）热转印PCB制作篇 先说说PCB热转印的个人经验，首先激光打印机的墨粉很讲究，要么用原装的墨粉和硒鼓，要么就用最便宜最次品的墨粉，别人打印时都要求高质量没有底灰的图案和文字，而作为PCB热转印却恰恰相反，打印出来的图像底灰越多热转印的效果越好，这样做的目的是不需要浪费时间用油性记号笔进行修补，通常我去耗材店买墨粉的时候我都会叫老板拿最便宜质量最差的那种粉给我，如果是废粉更好求之不得，因为咱玩的是PCB不是用来办公打印的，虽然这种墨粉比较伤硒鼓的鼓芯，但是一支全新的鼓芯也就十几元，大不了自己换鼓芯，所以根本没必要计较这个  A4不干胶纸是在文具店买来的，十几元一包（100张）用到发狂都用不完   用激光打印机打印到不干胶纸上，剪好 大小  裁好一块覆铜板  因为PCB背面要转印印丝层，为了转印的牢固所以覆铜板背面必须用砂纸把光滑的面搞粗糙些，这样印丝层墨粉的附着力就很好了  覆铜板面在热转印前用最细那种水砂纸轻轻的打磨一下，把氧化层打磨掉  热转印前先给过塑机加热达到200度，然后先给覆铜板预热一次
