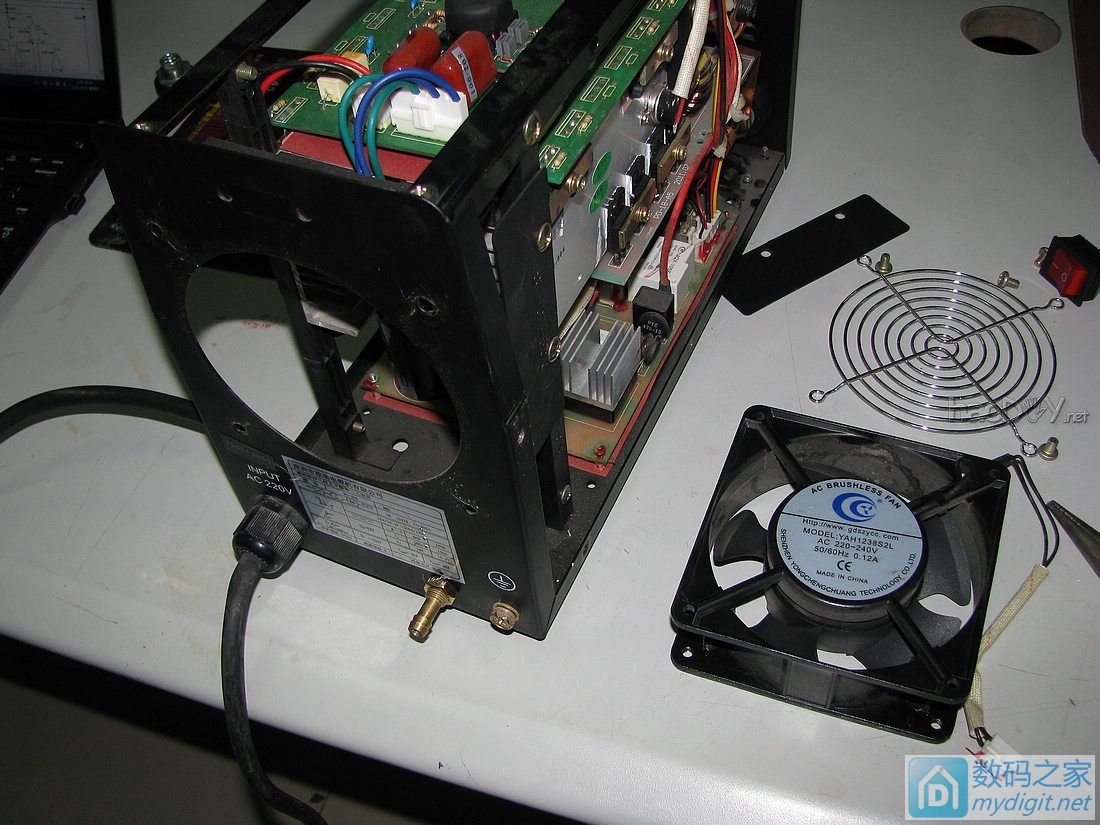

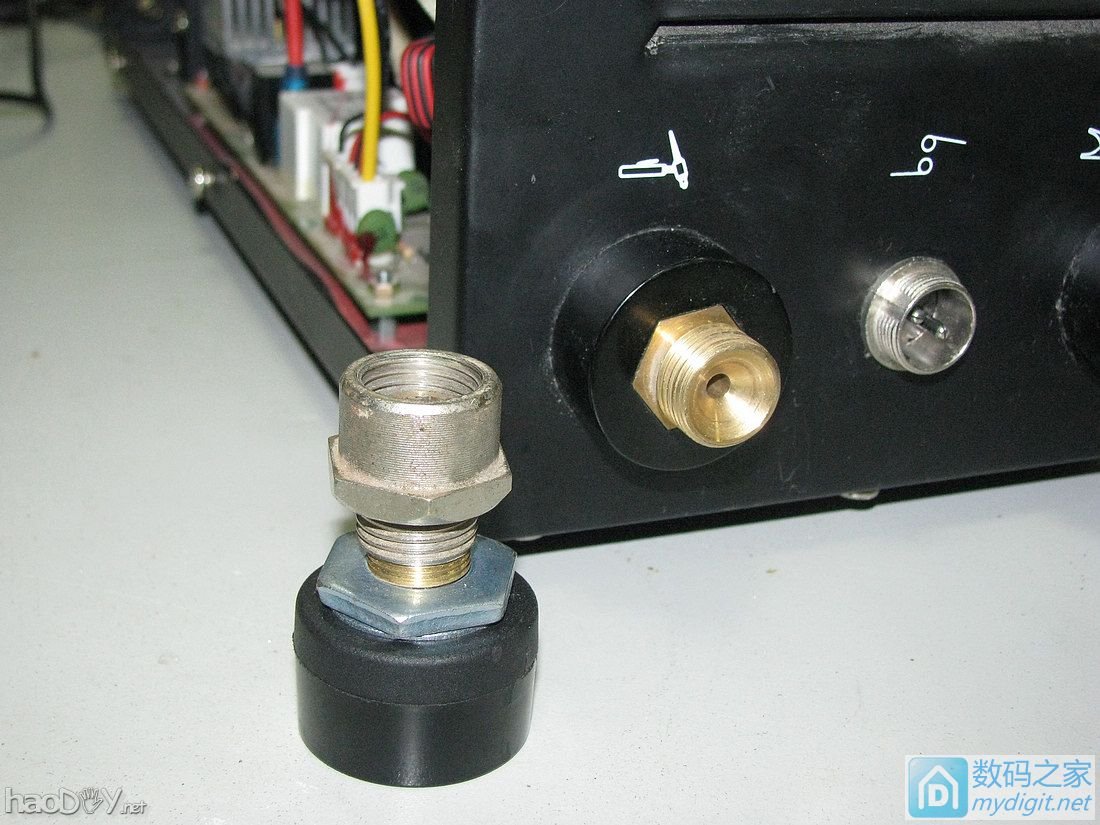

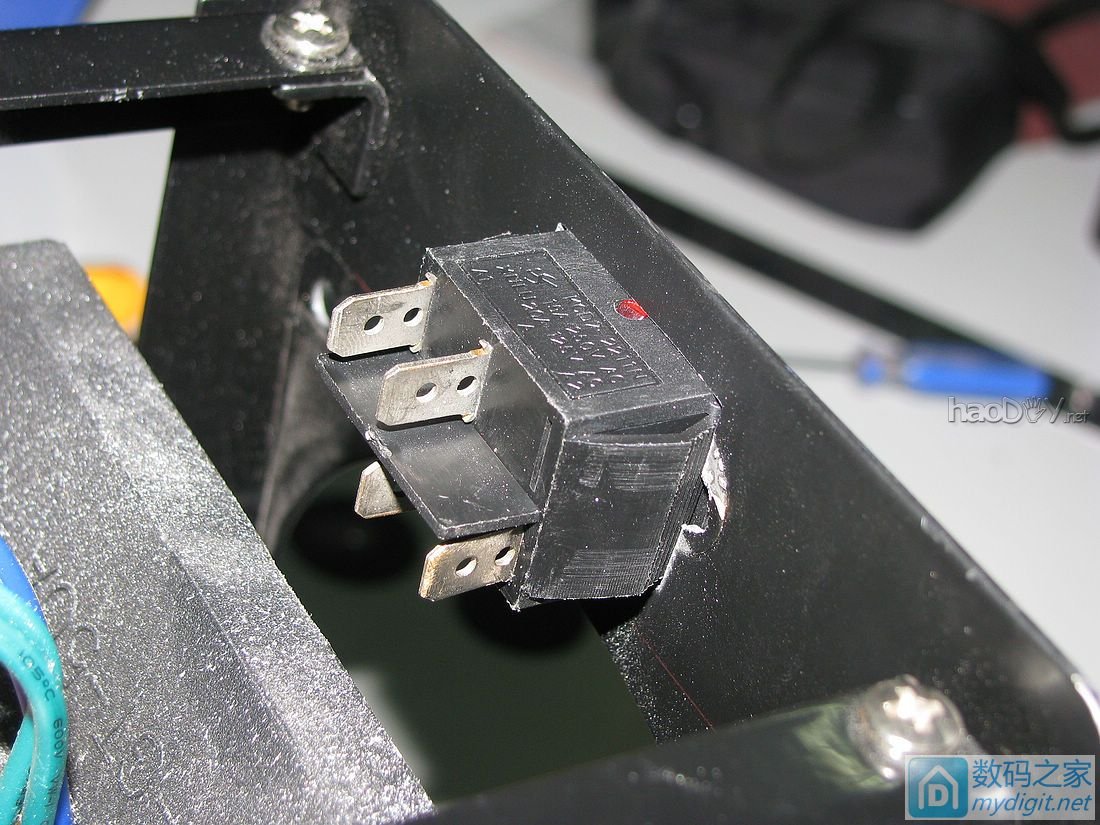

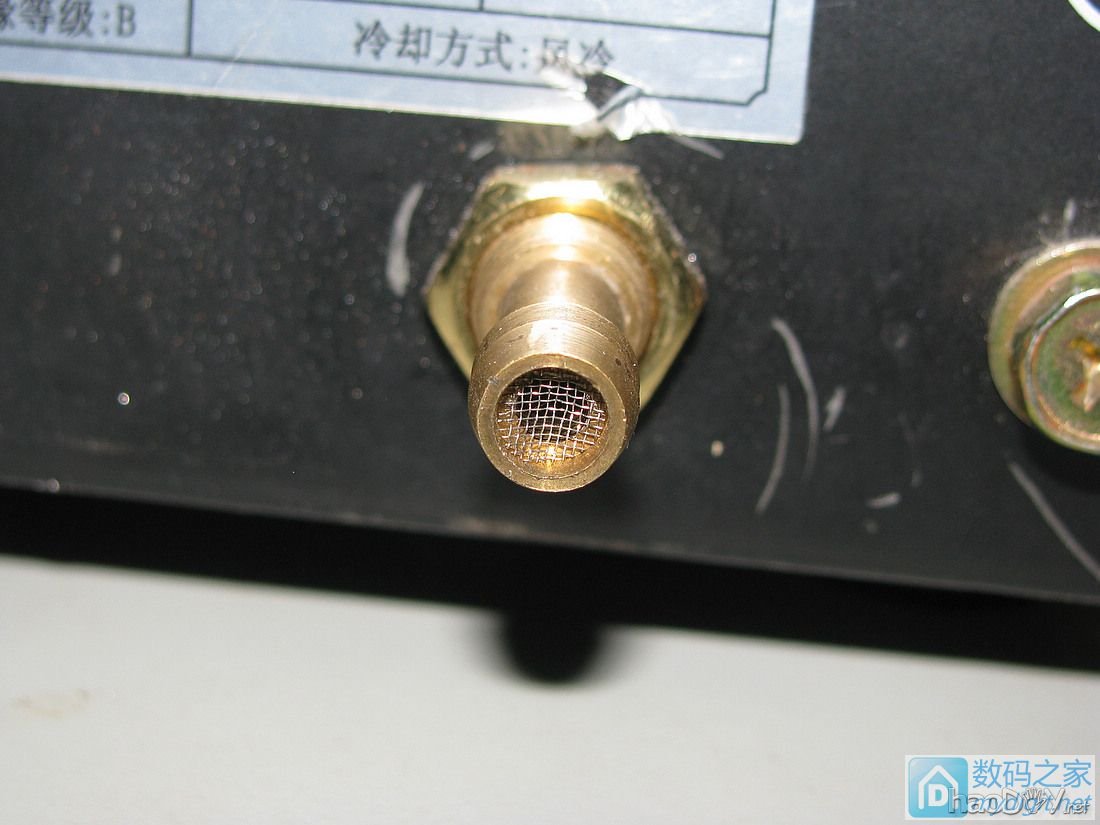

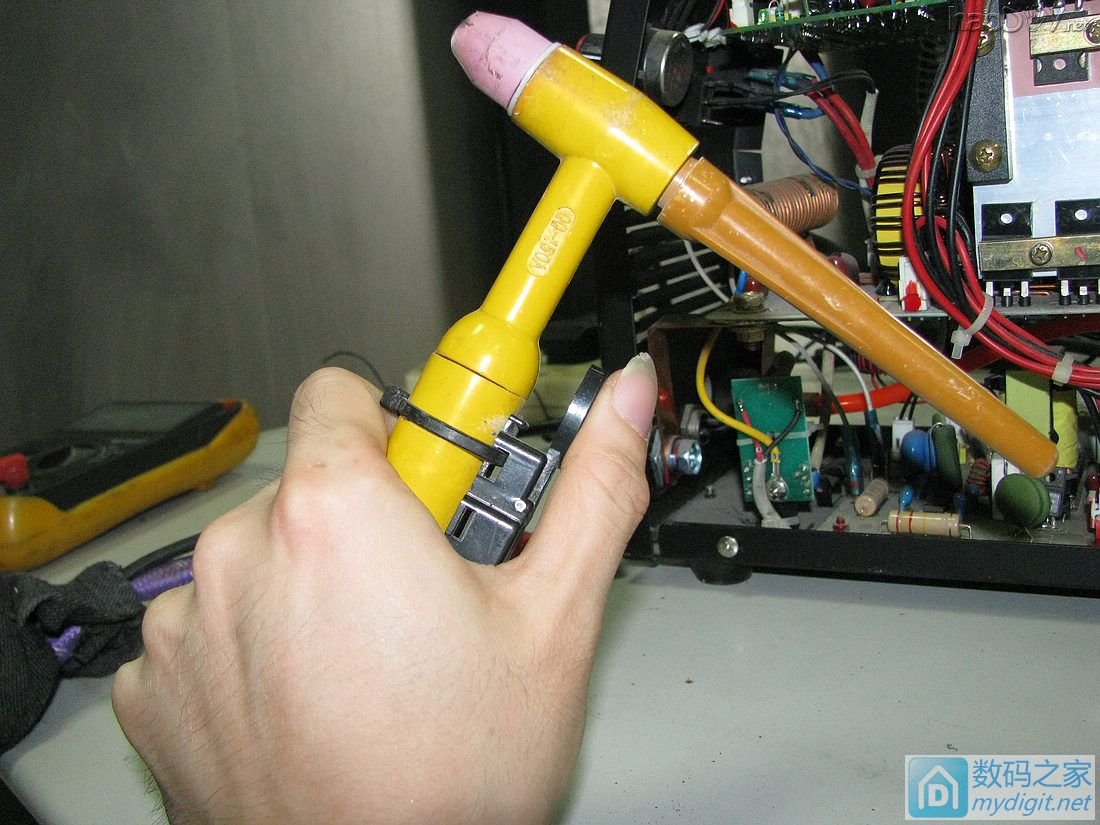

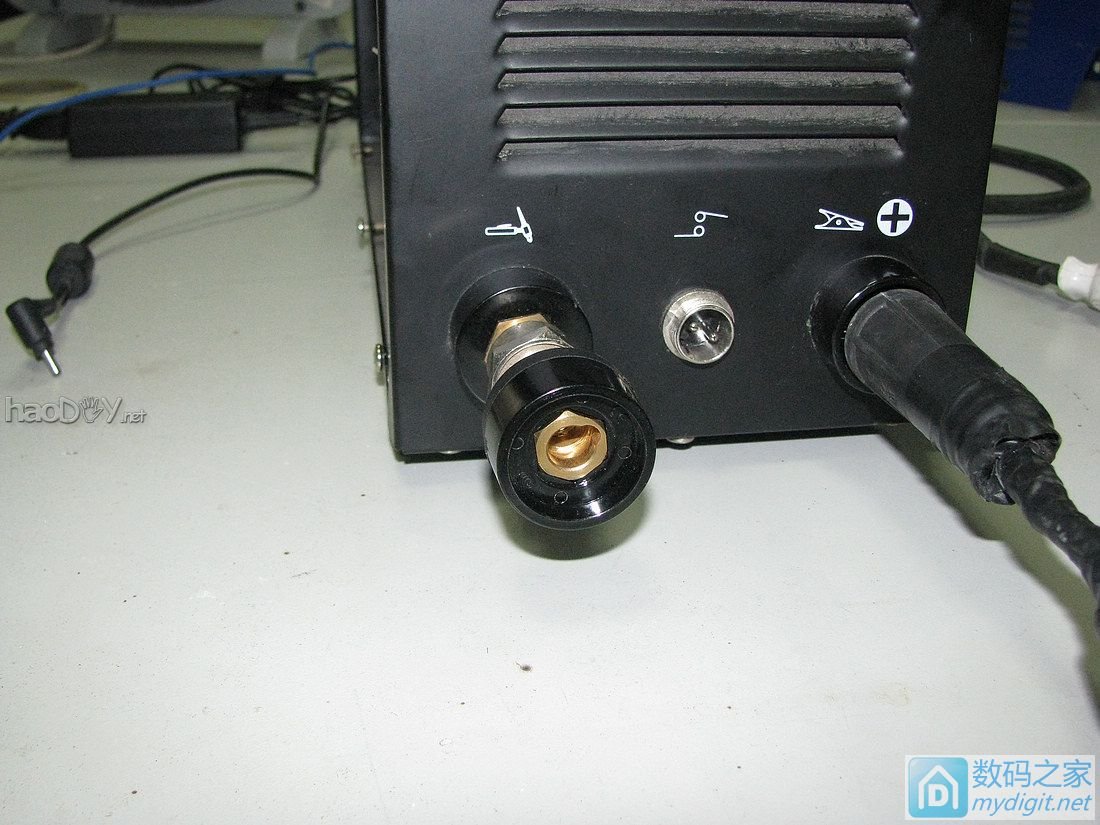

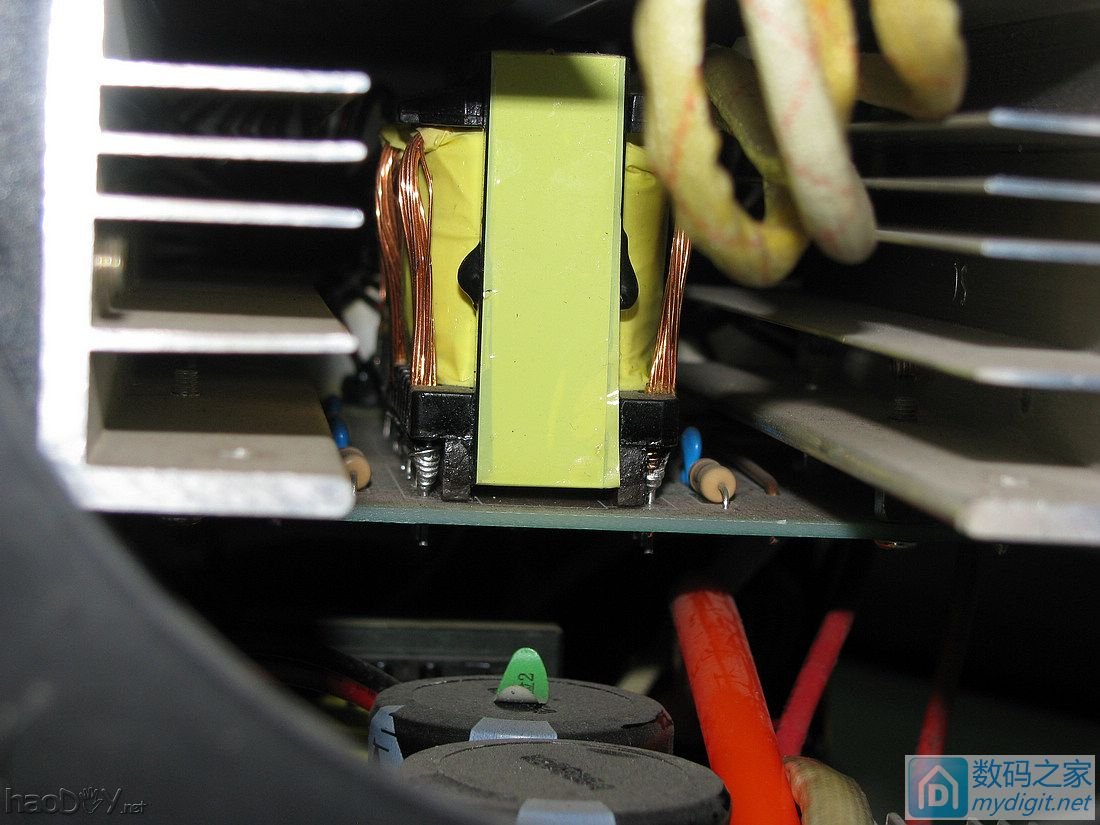

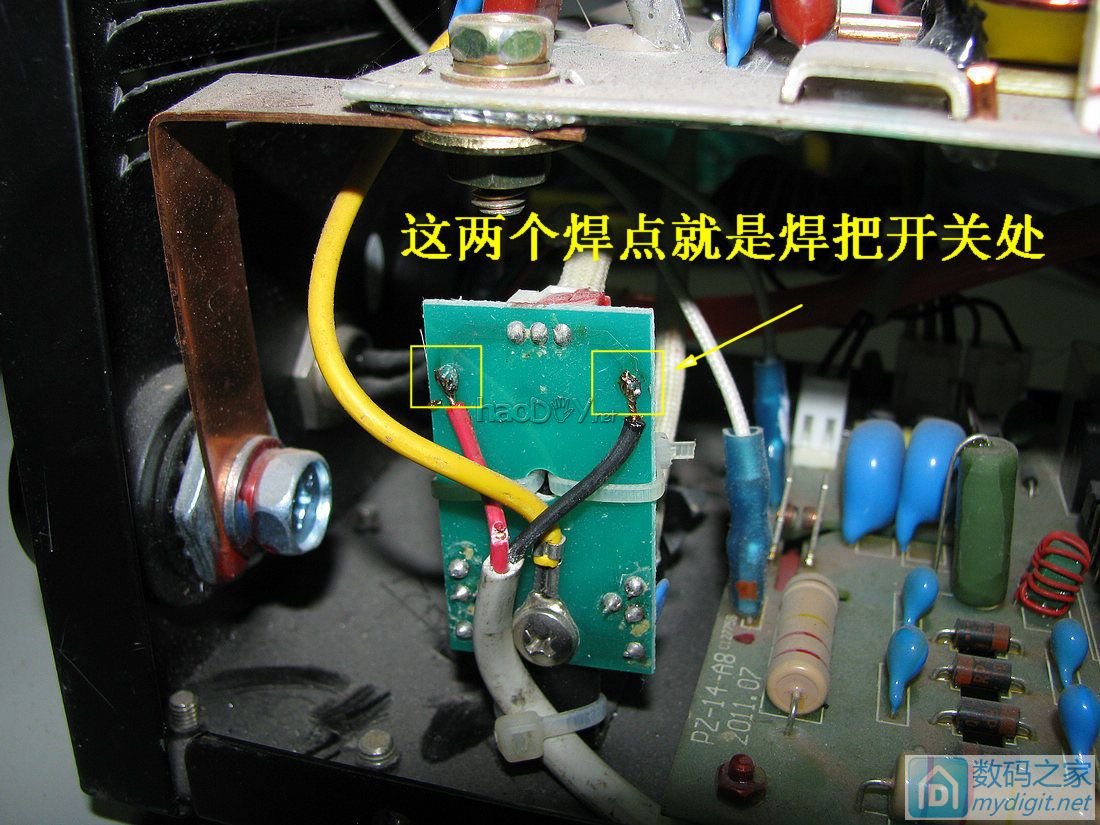

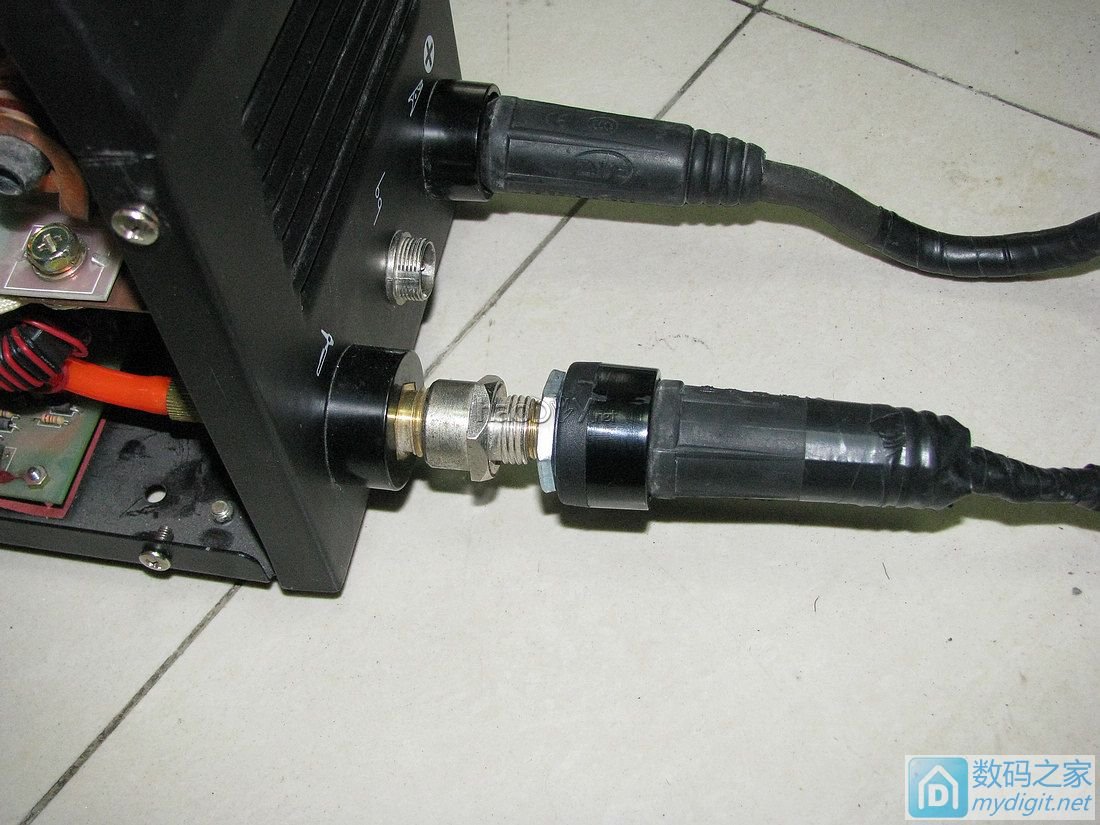

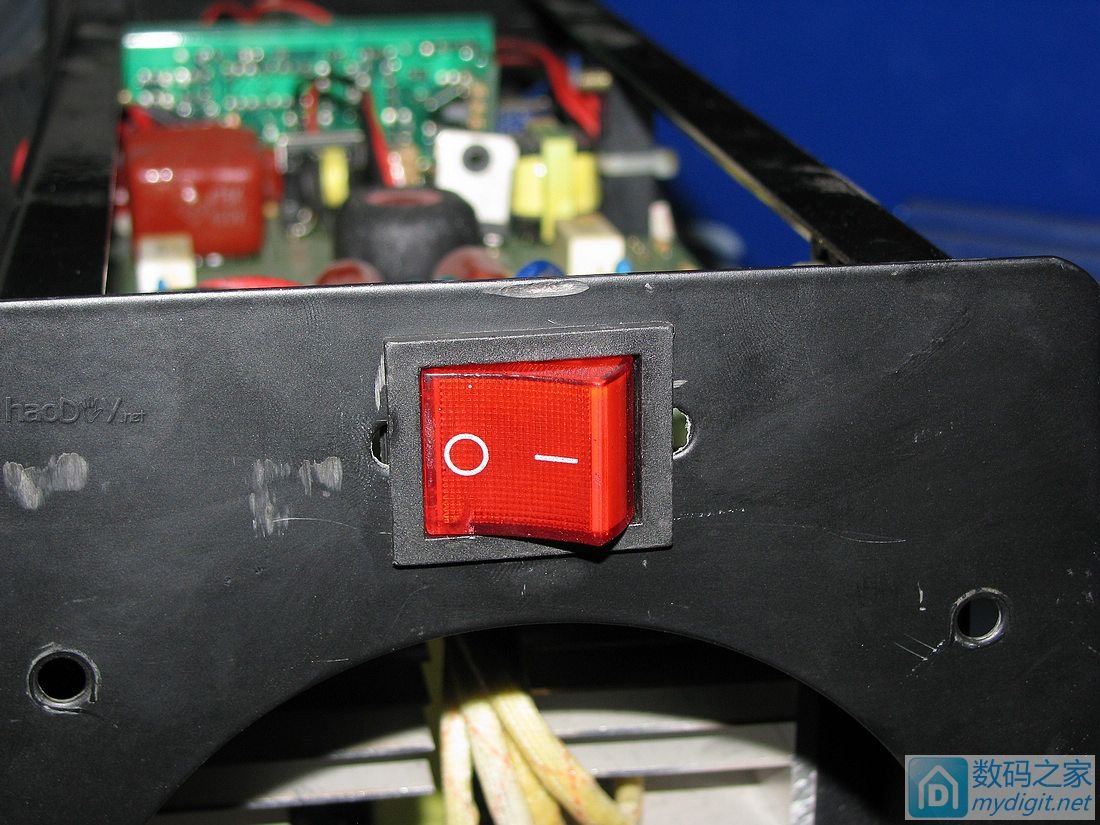

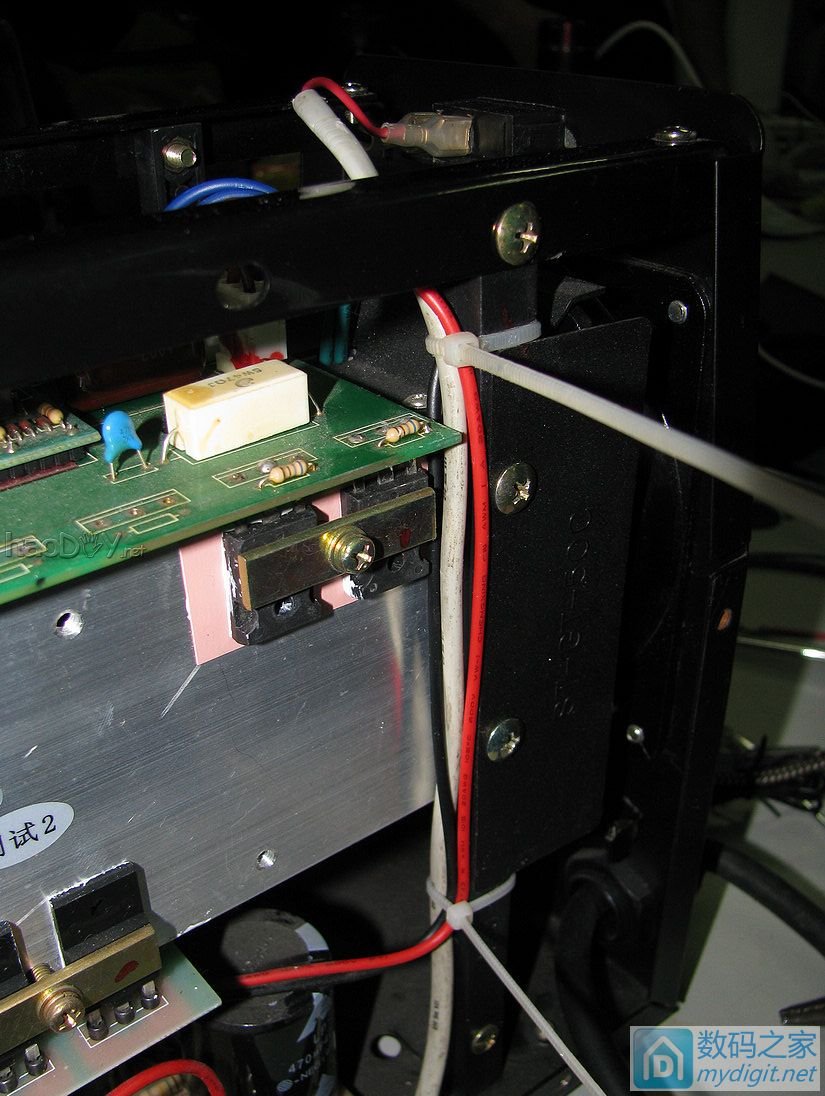

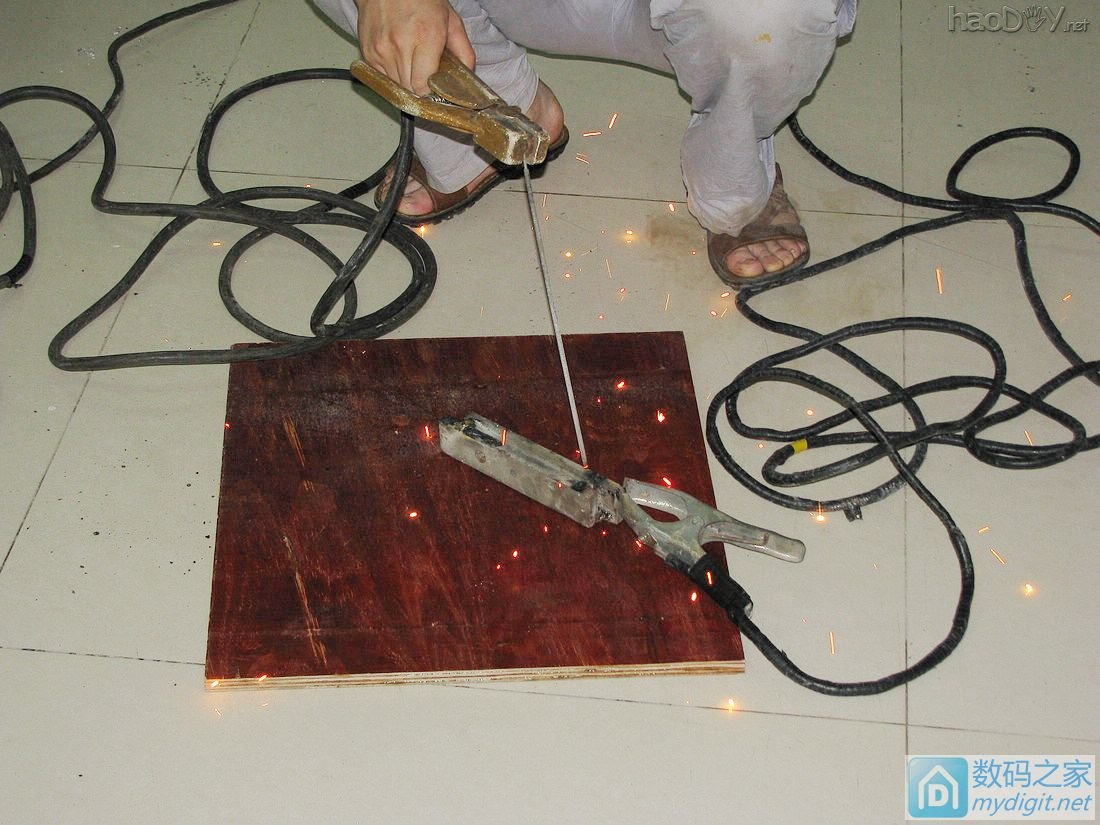

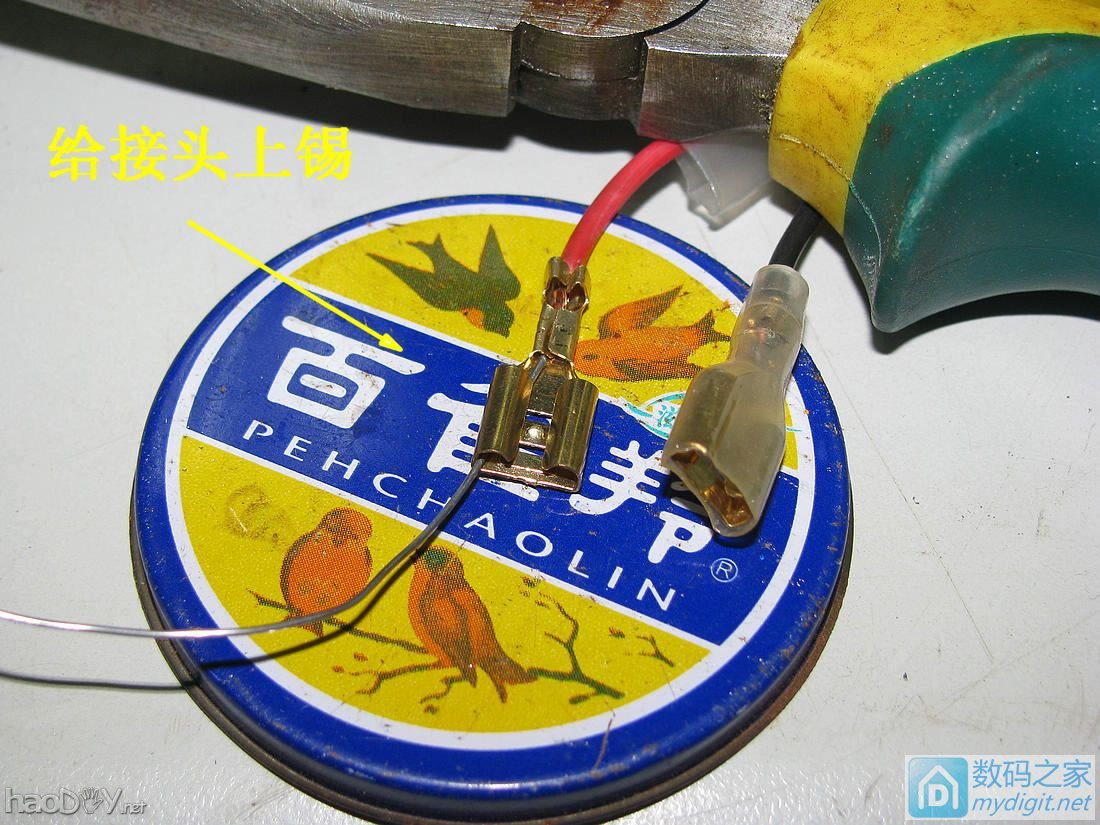

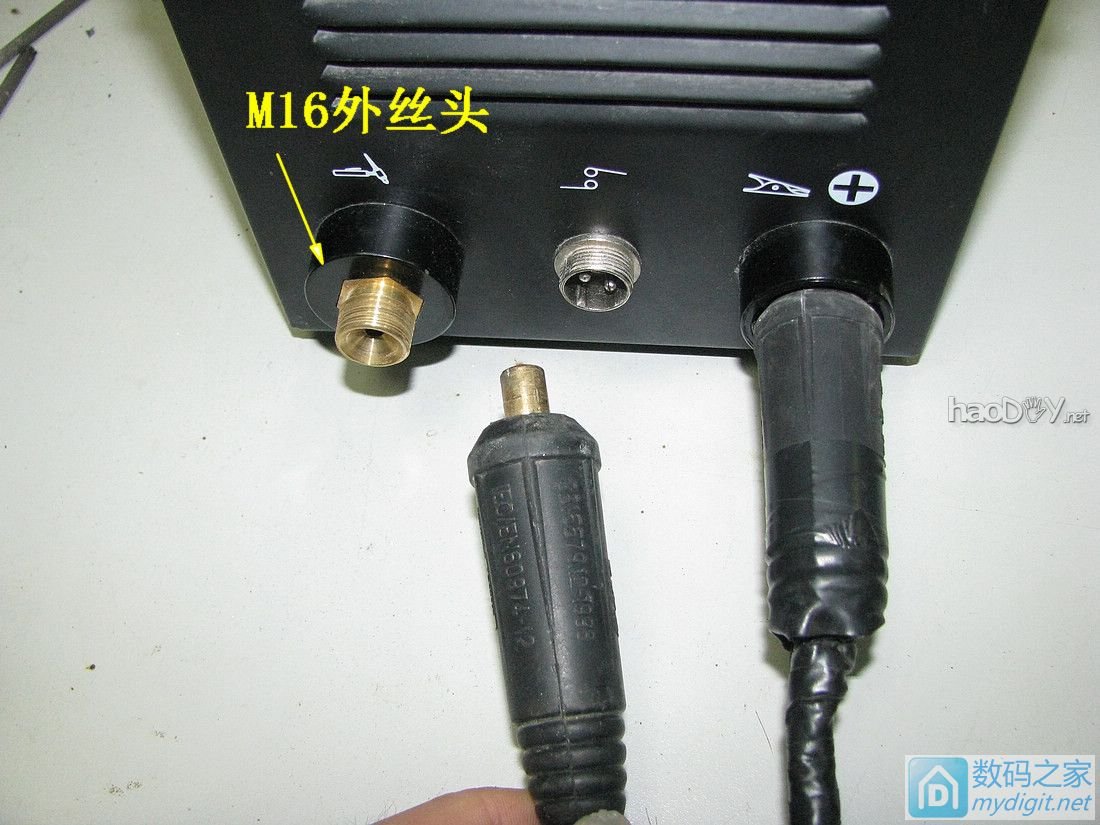

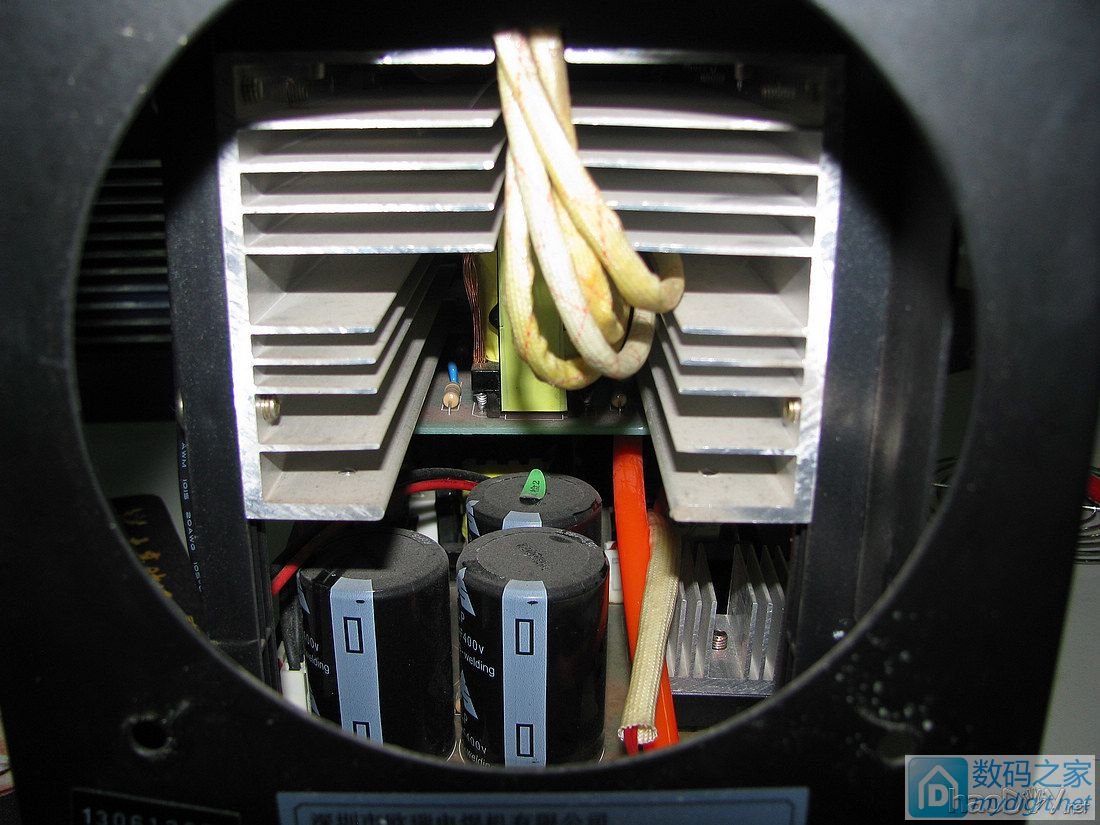

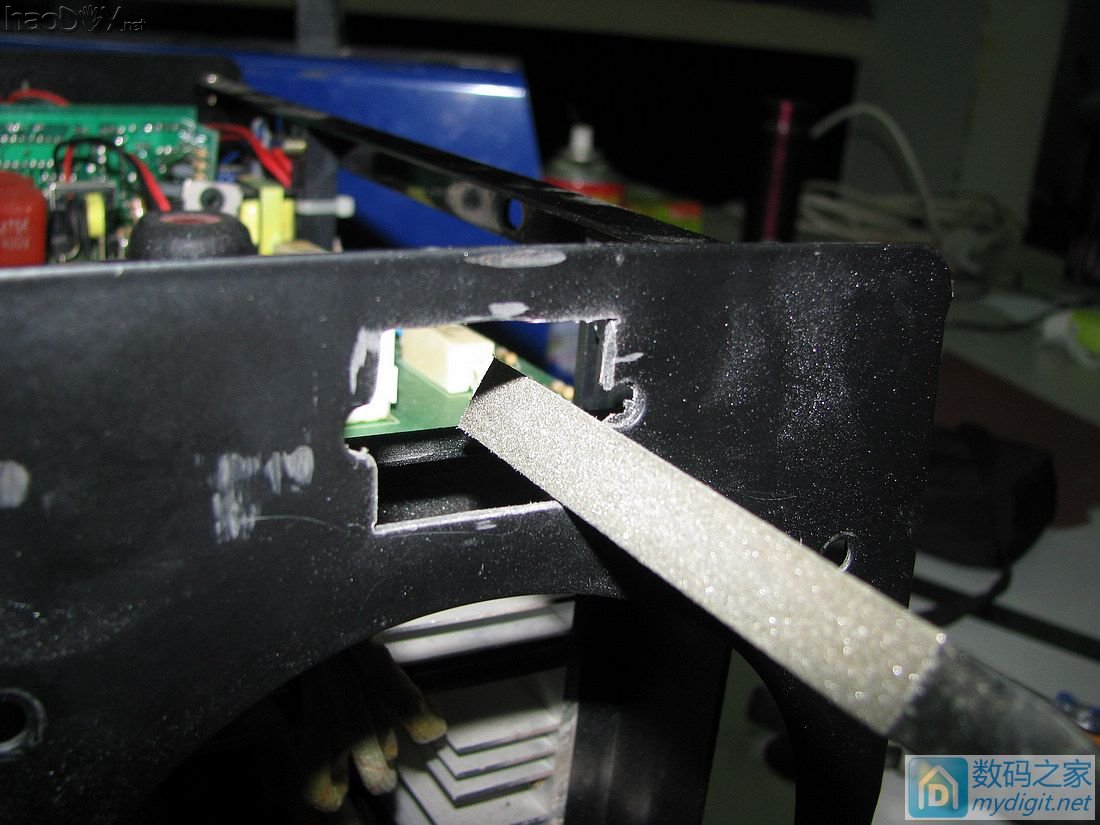

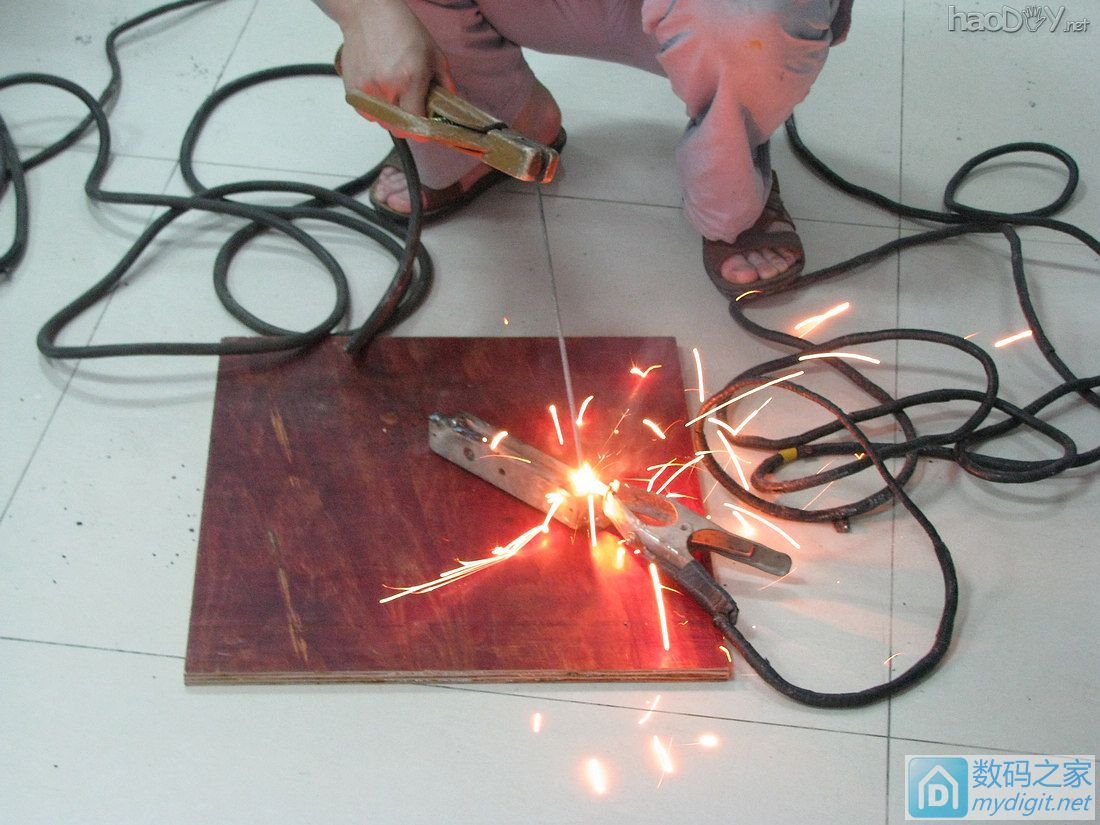

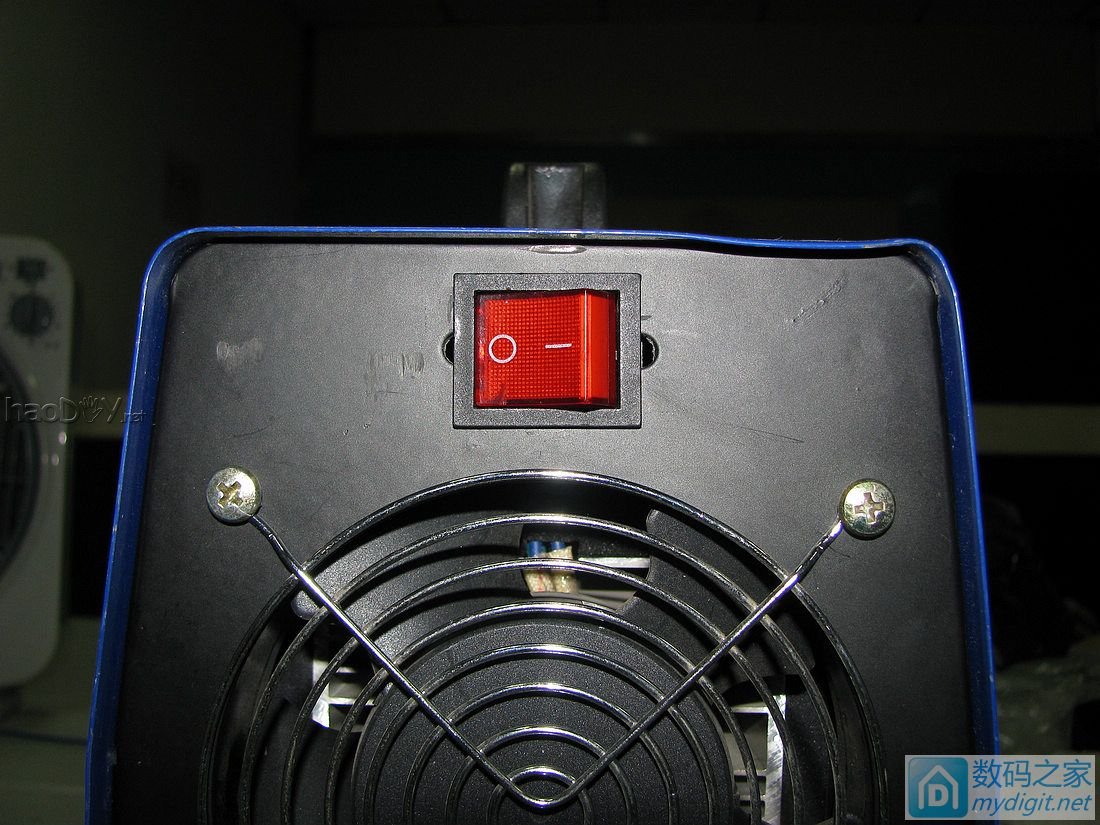

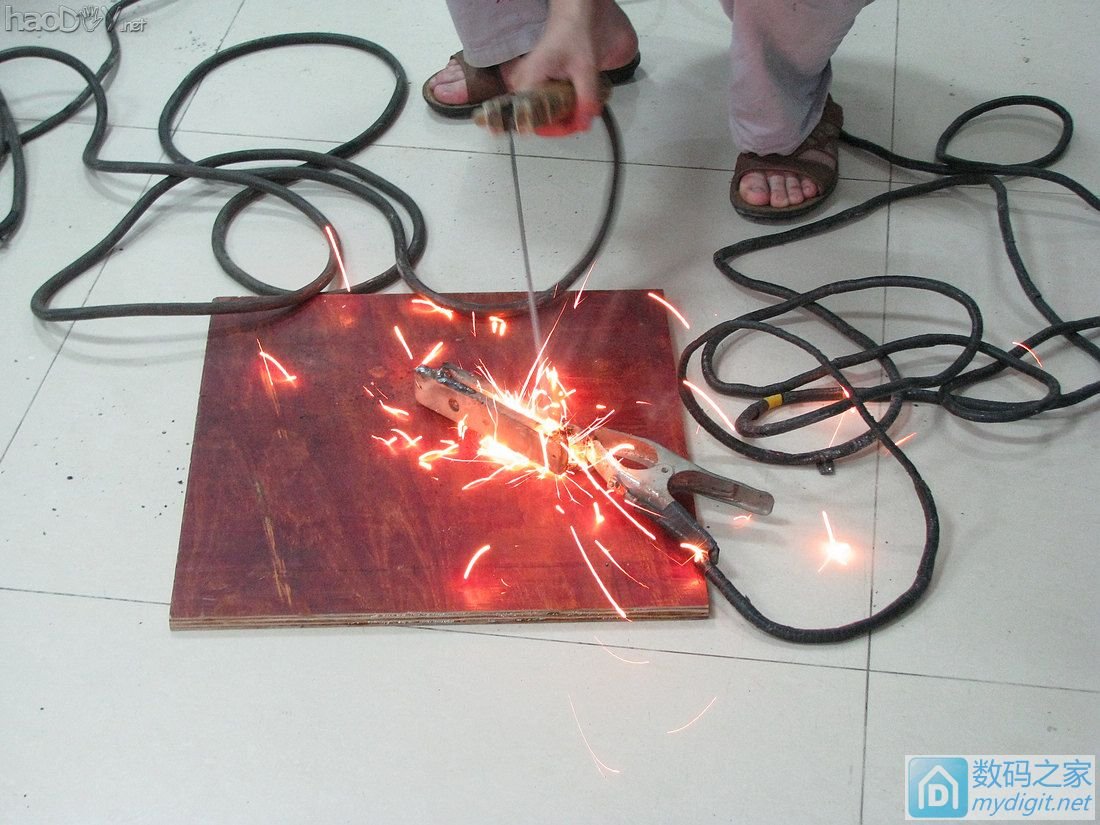

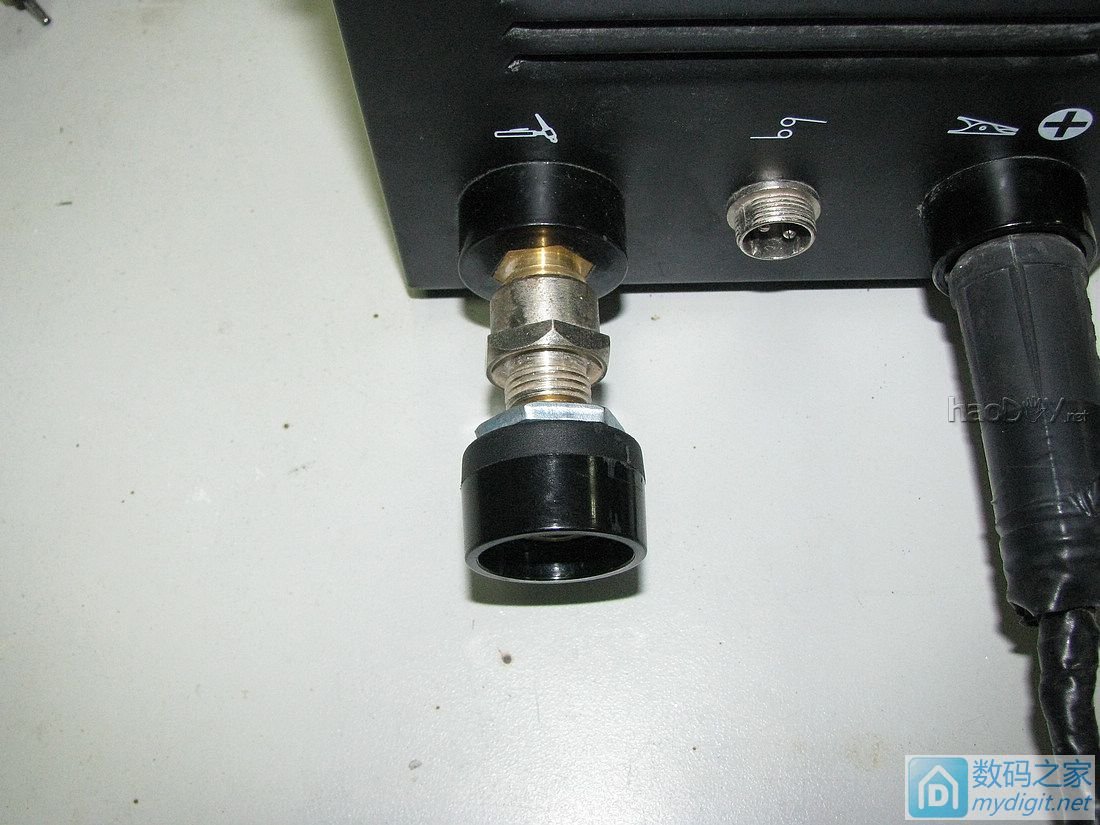

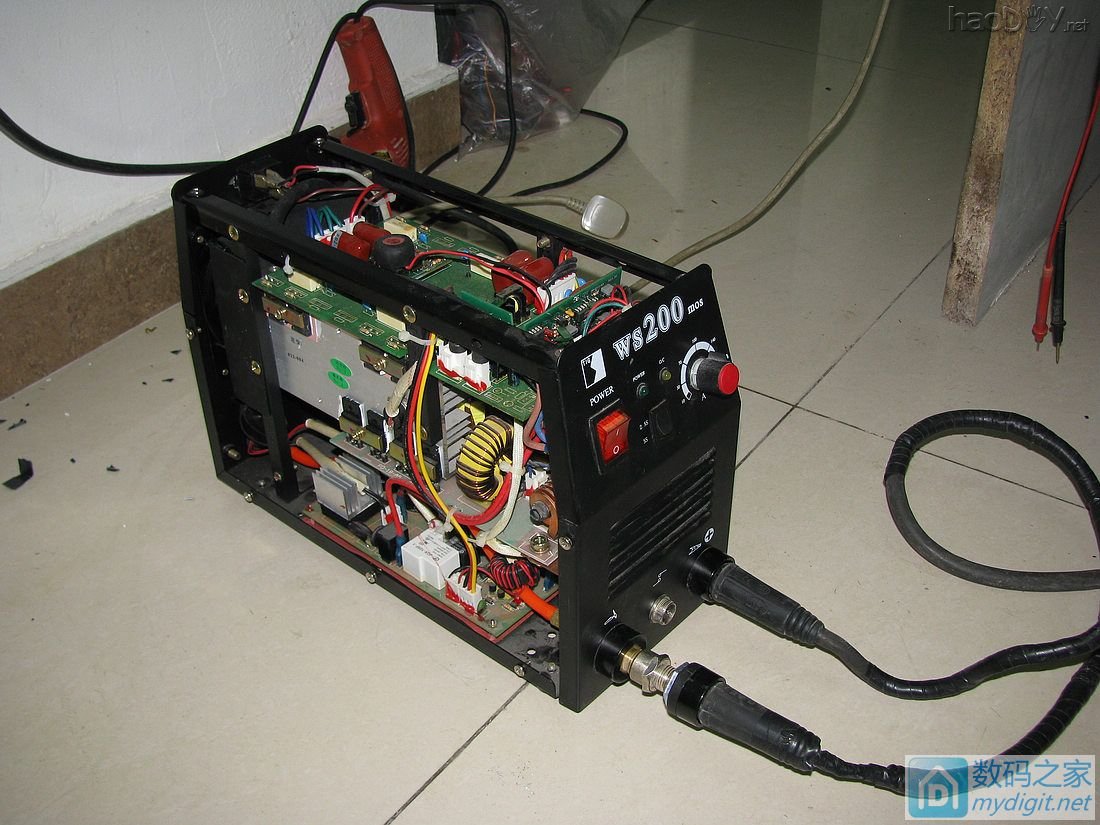

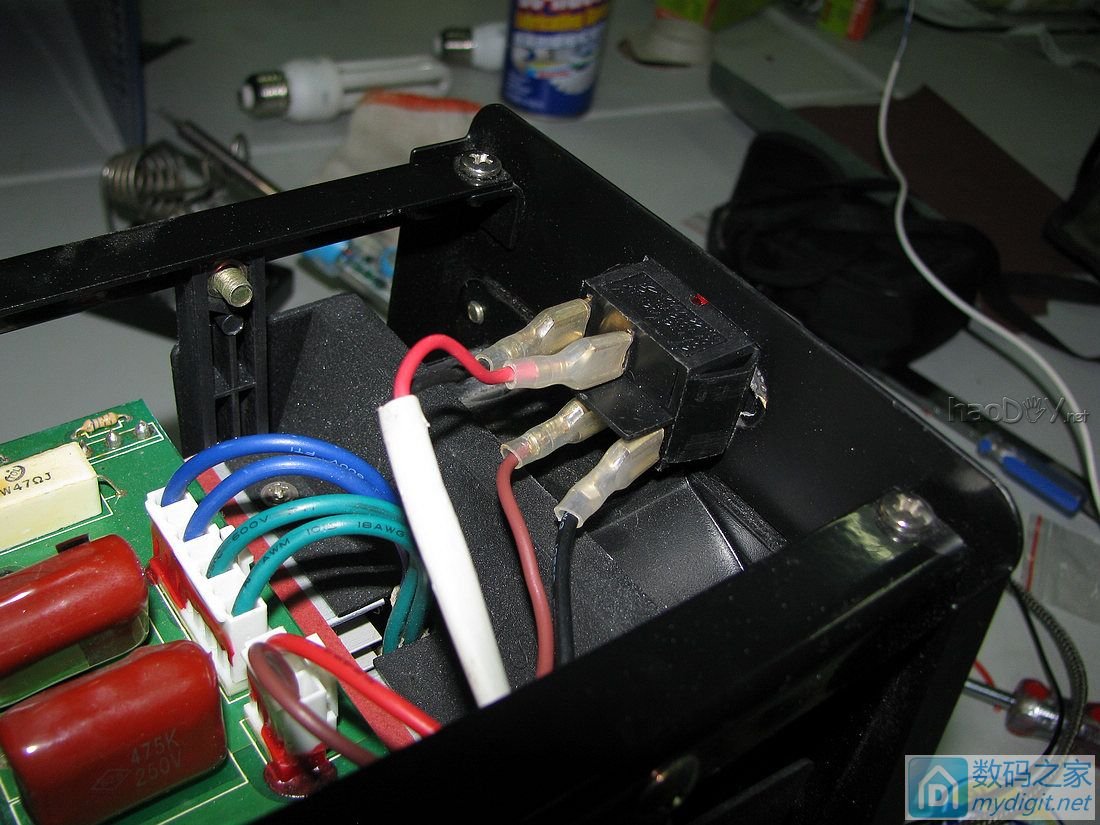

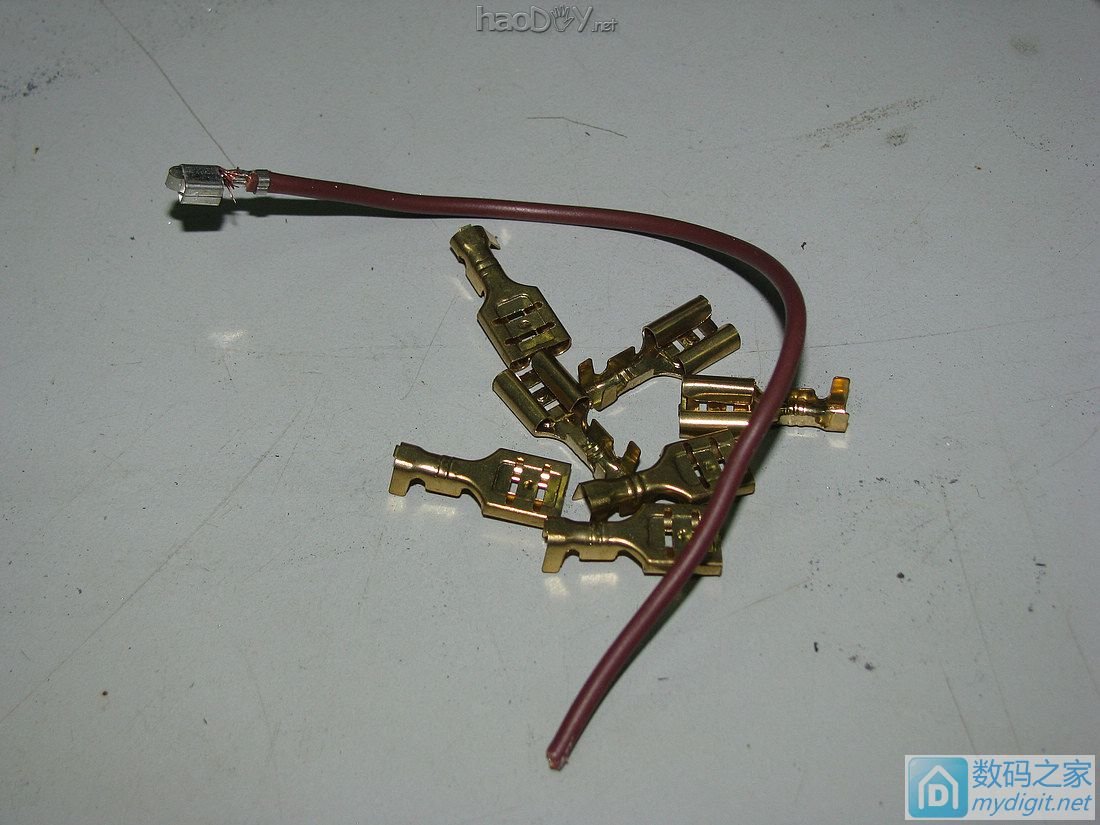

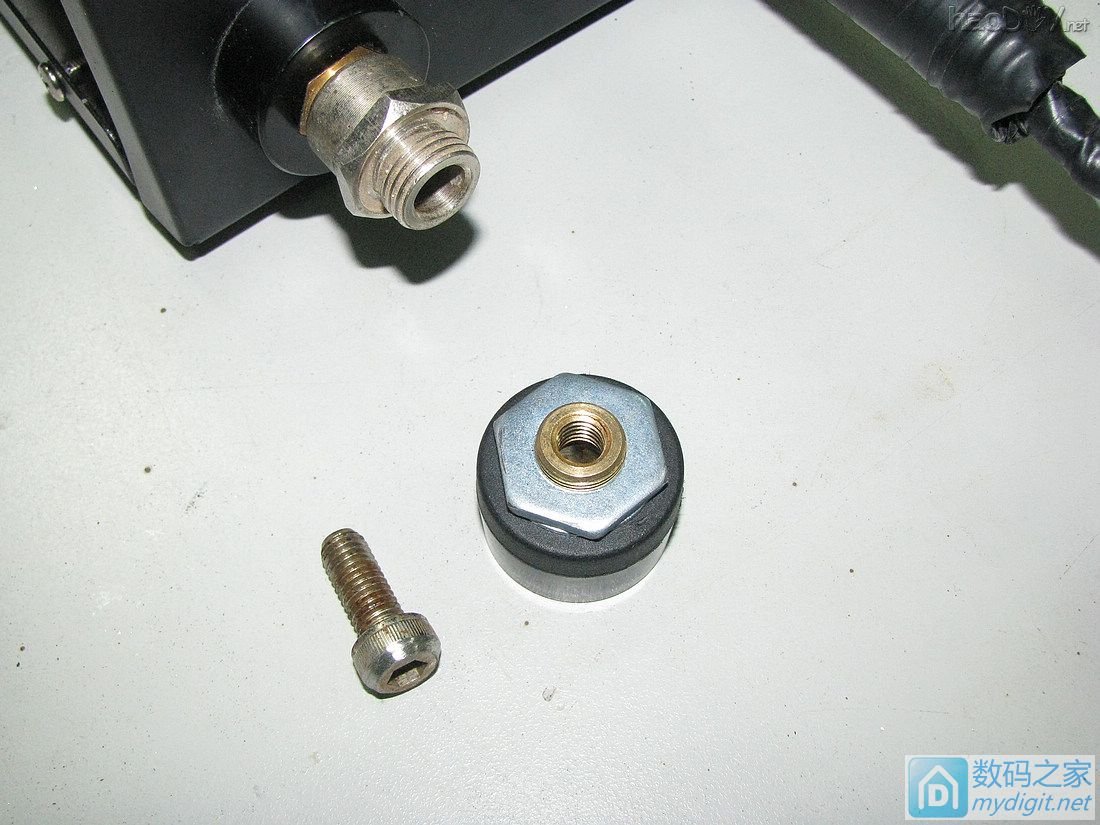

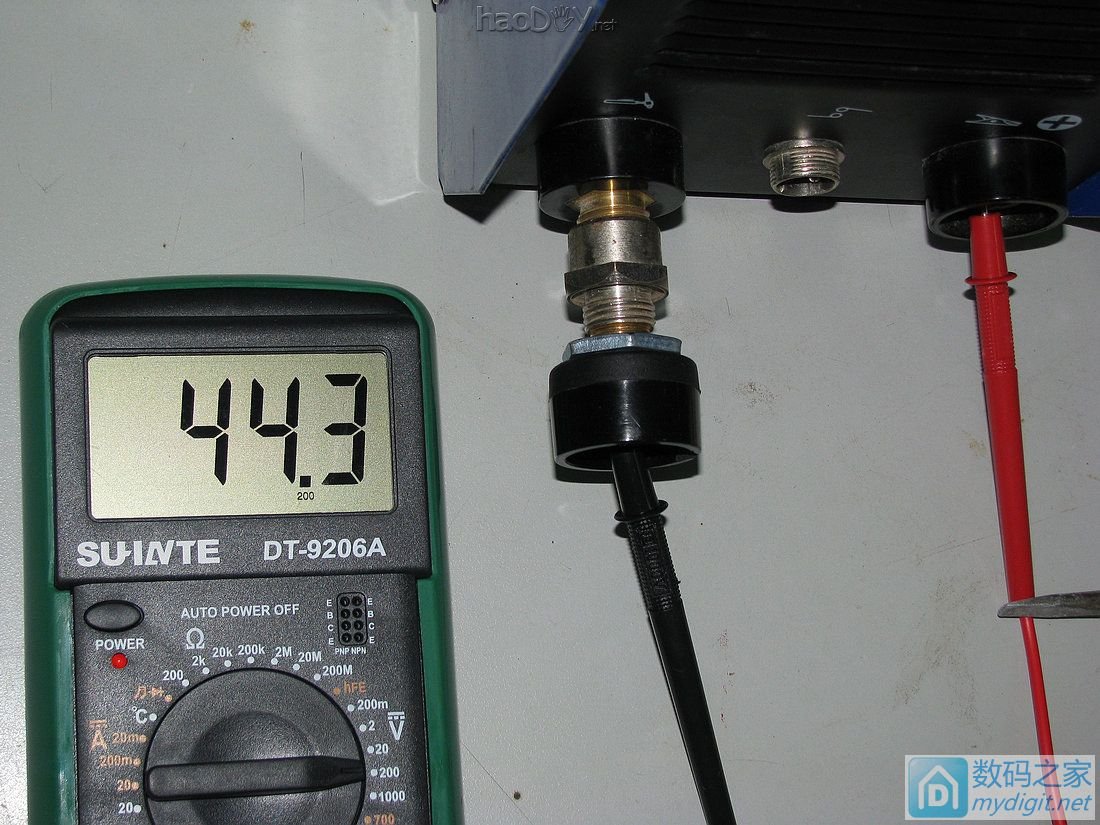

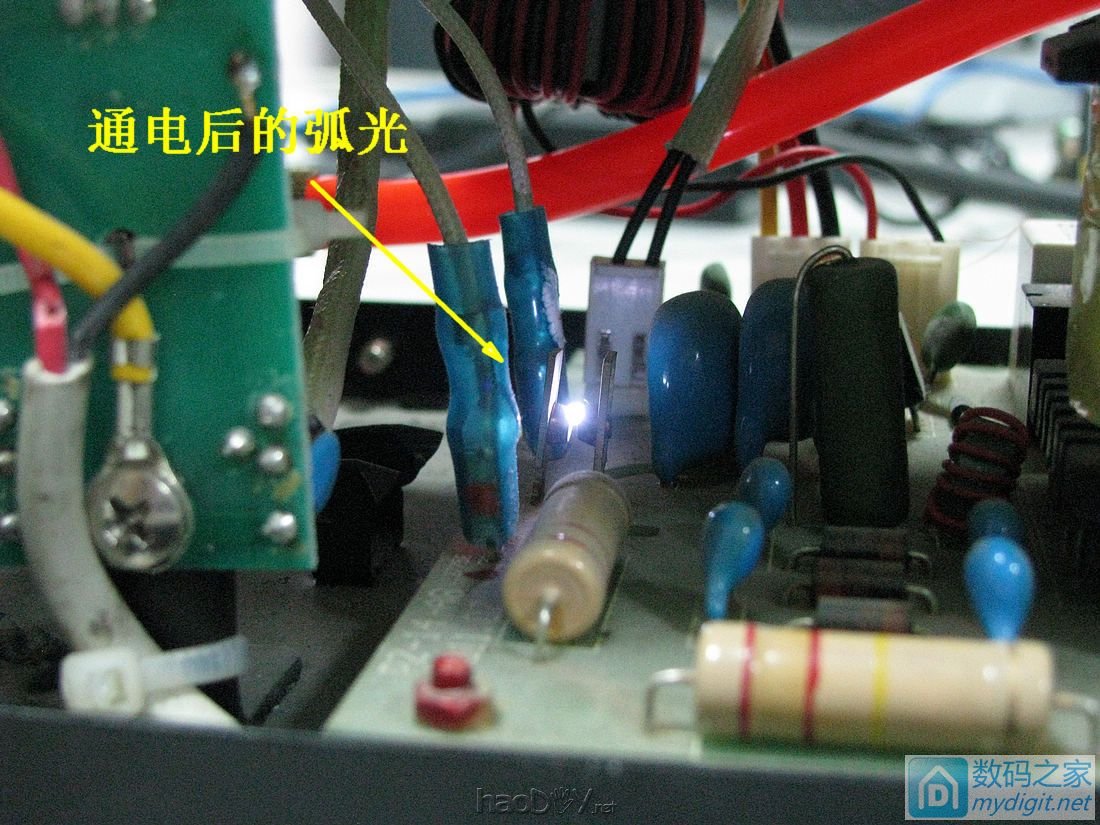

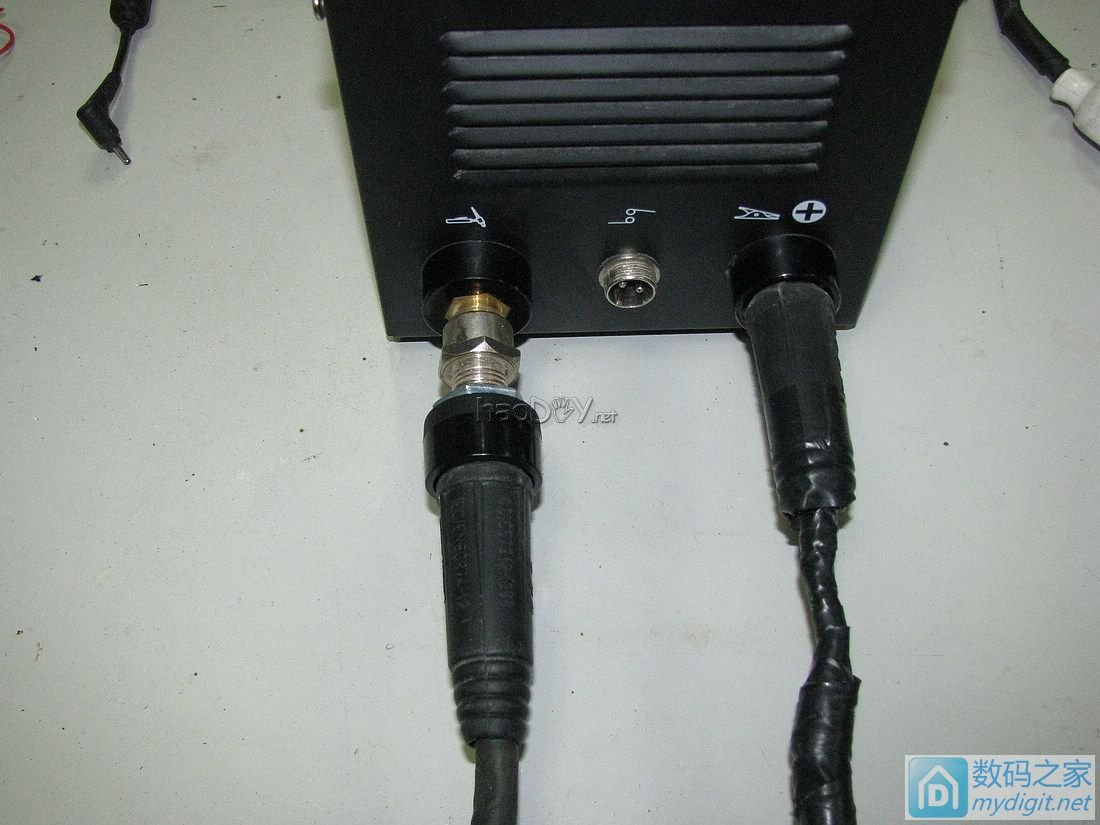

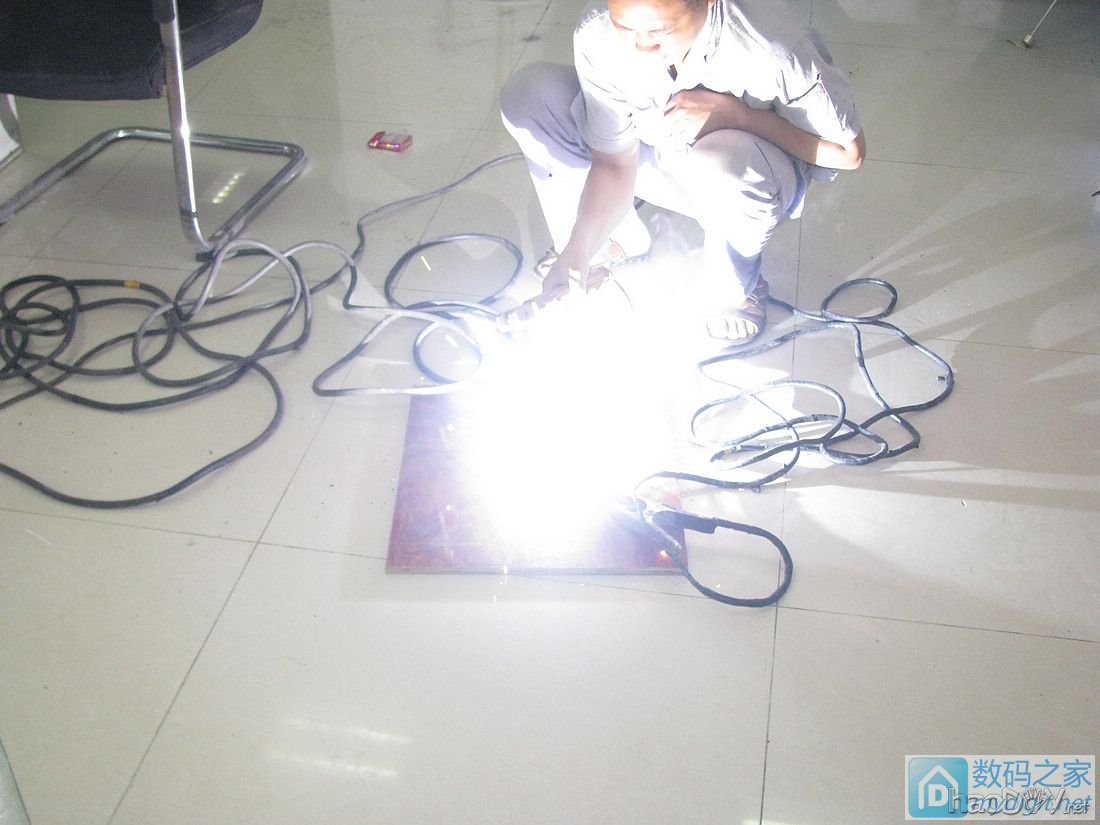

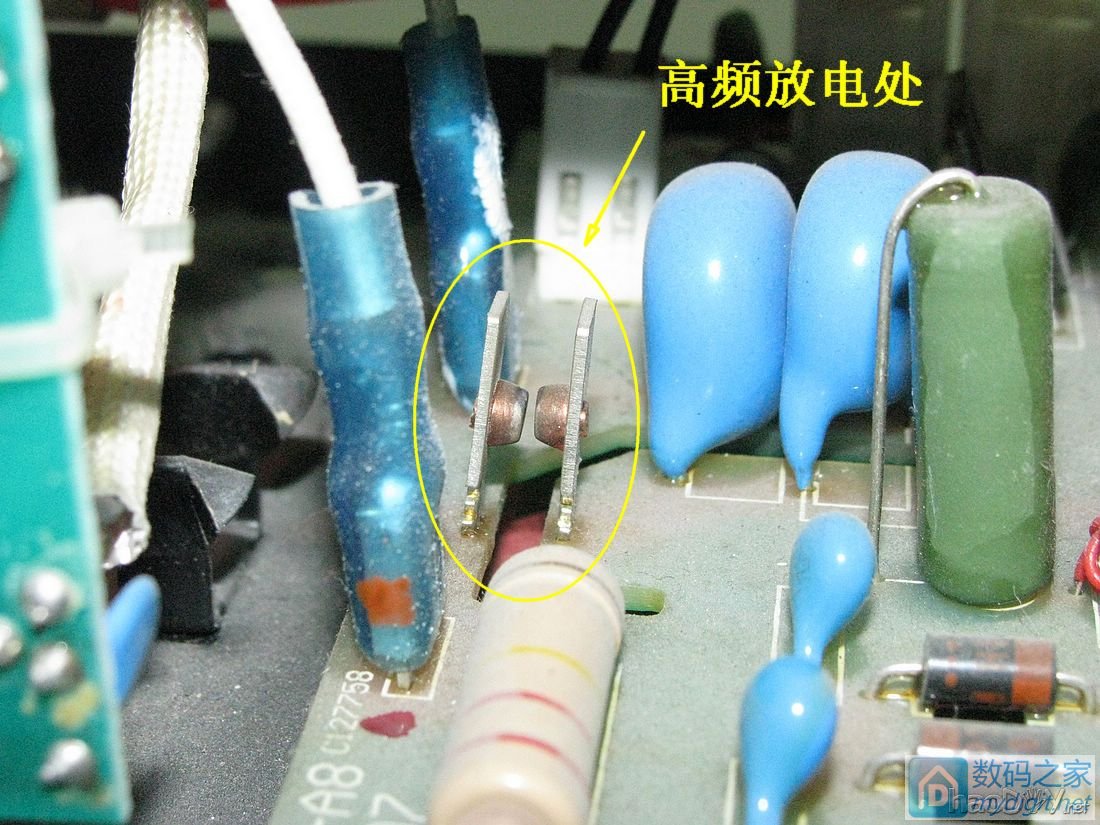

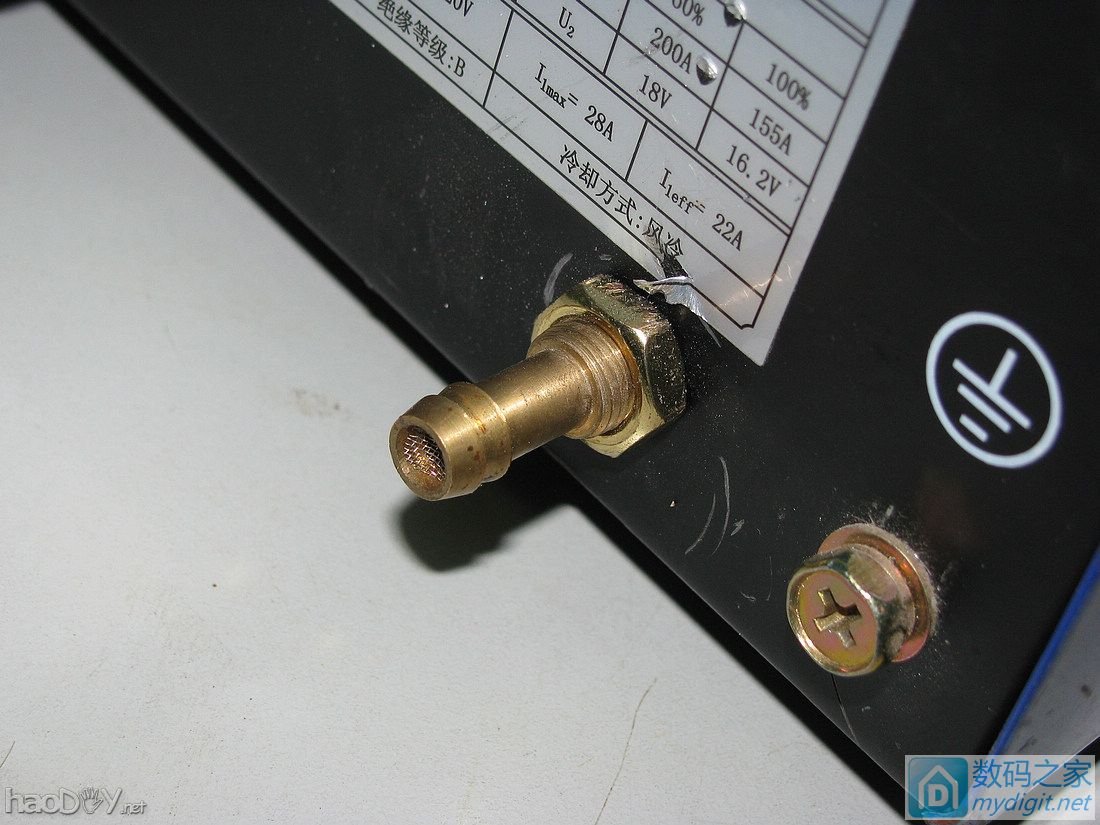

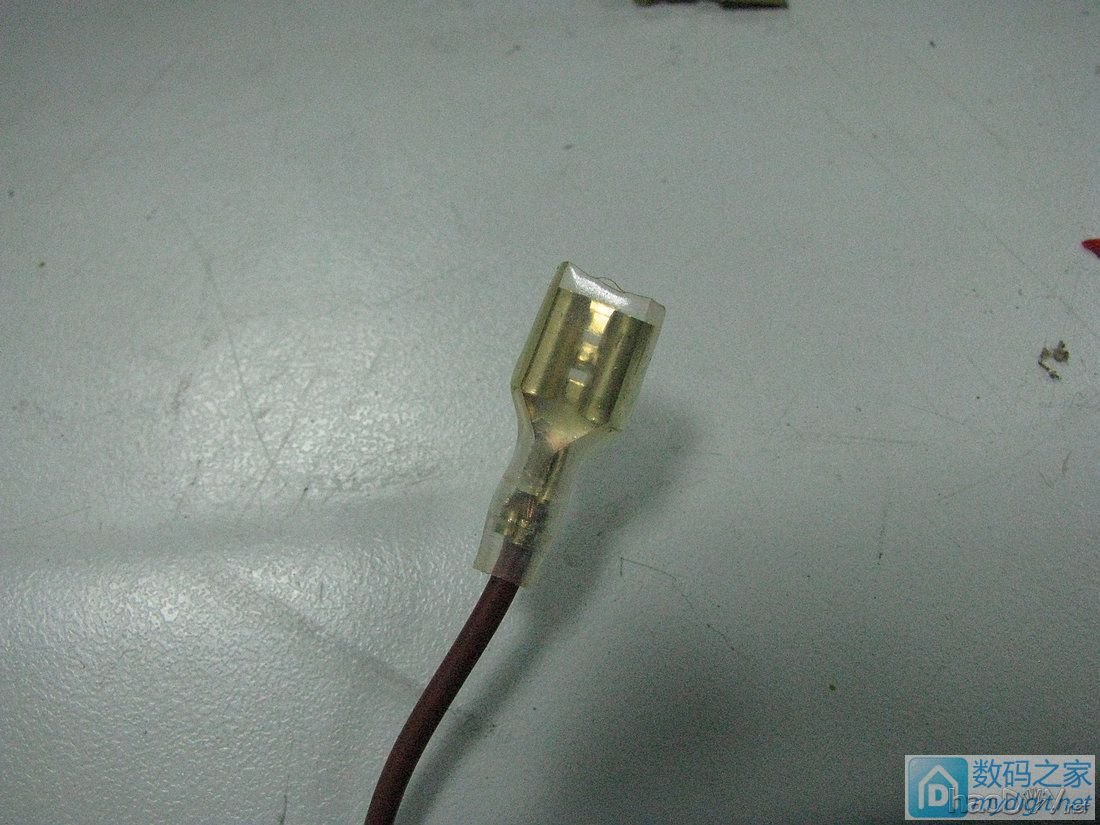

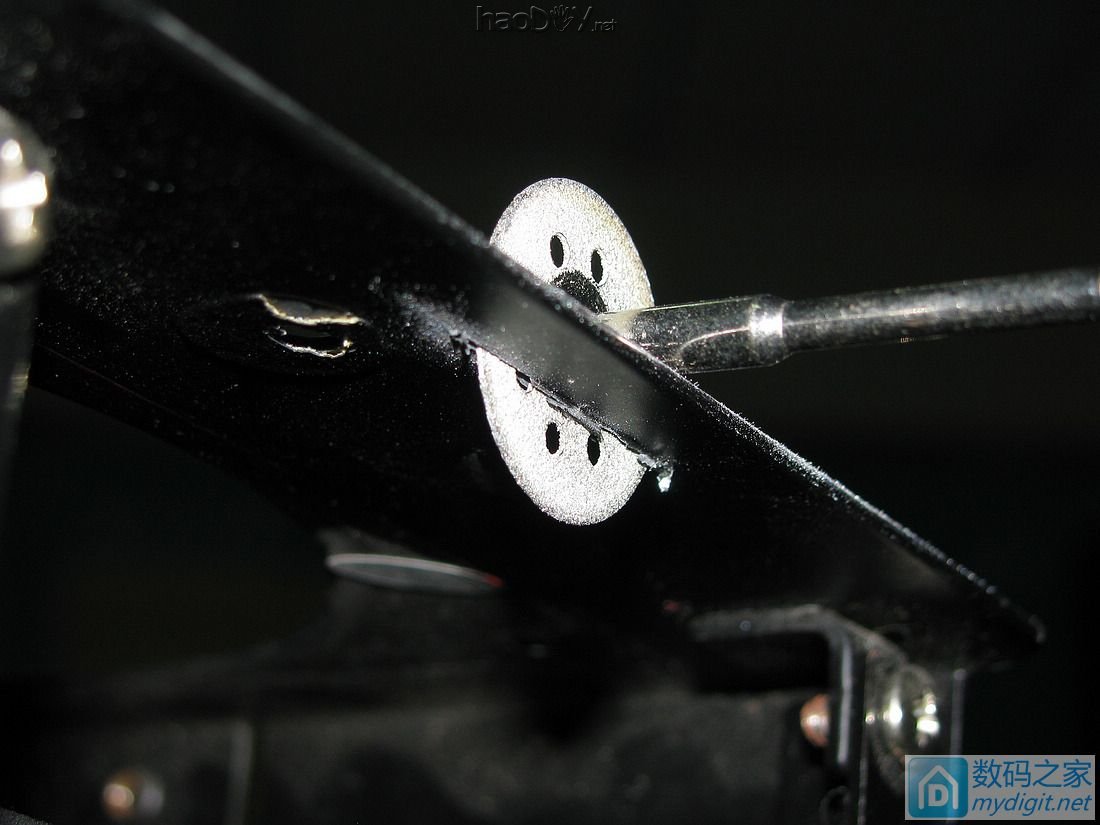

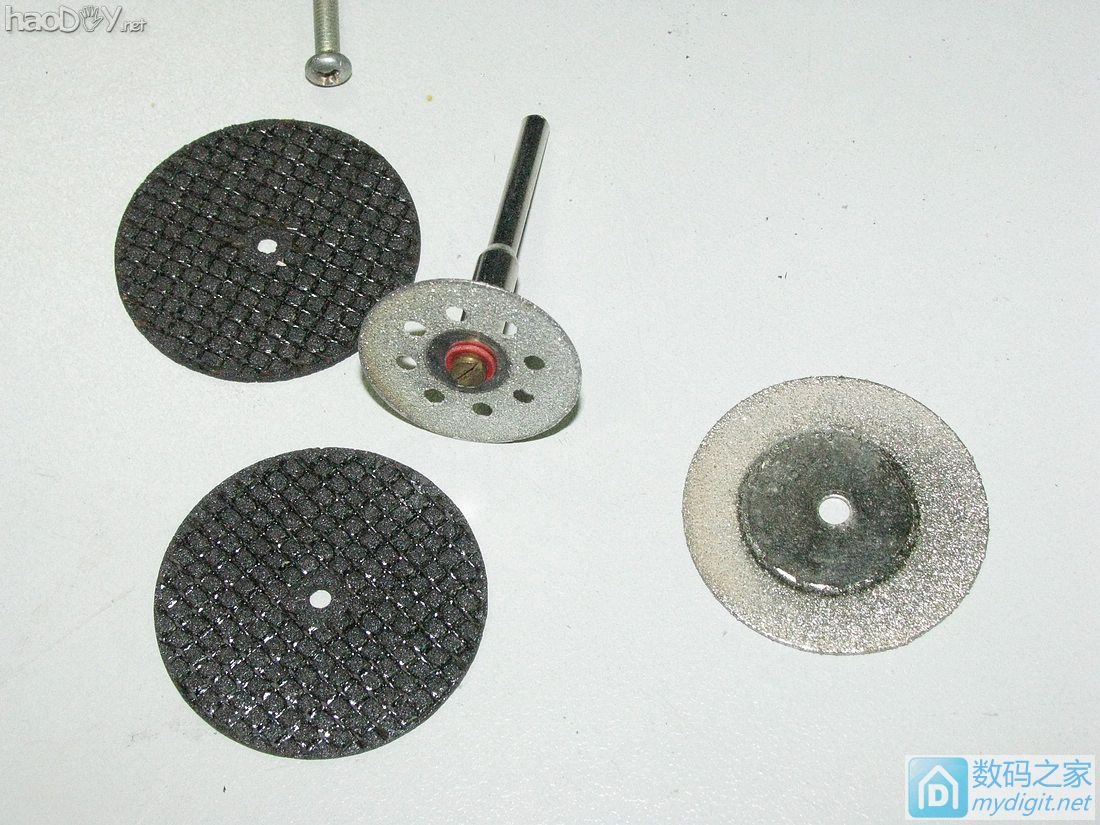

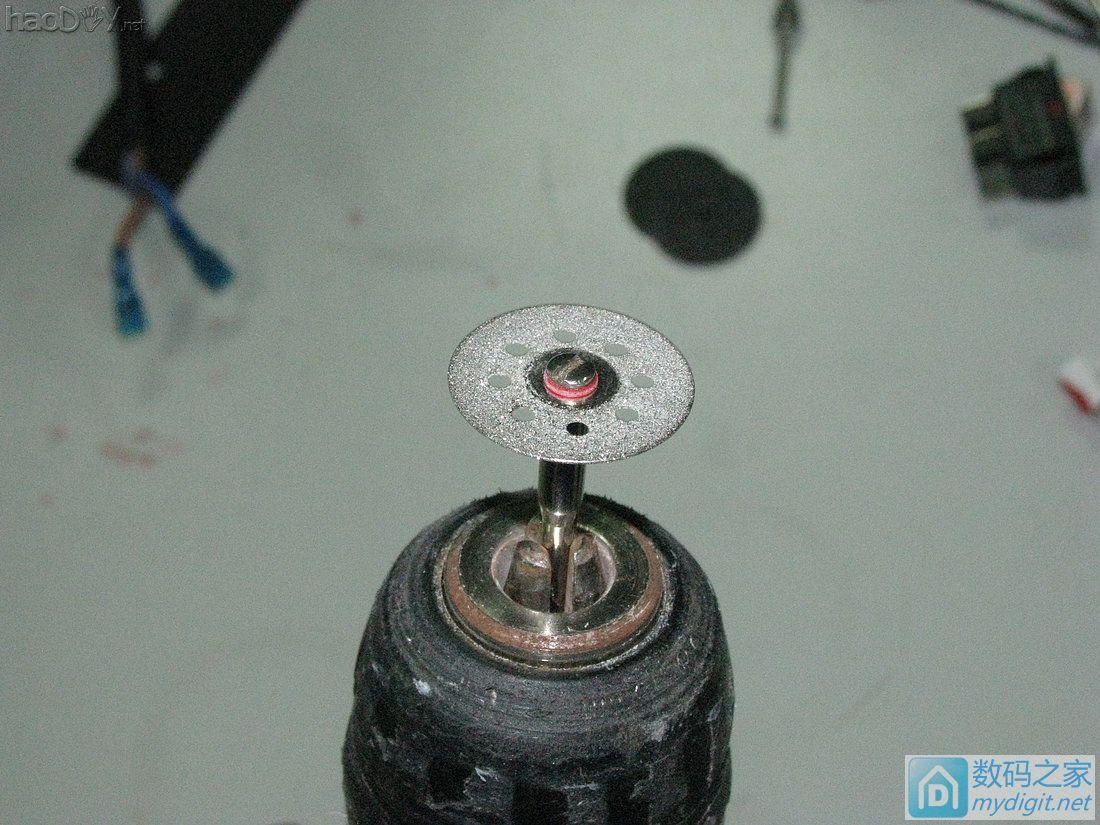

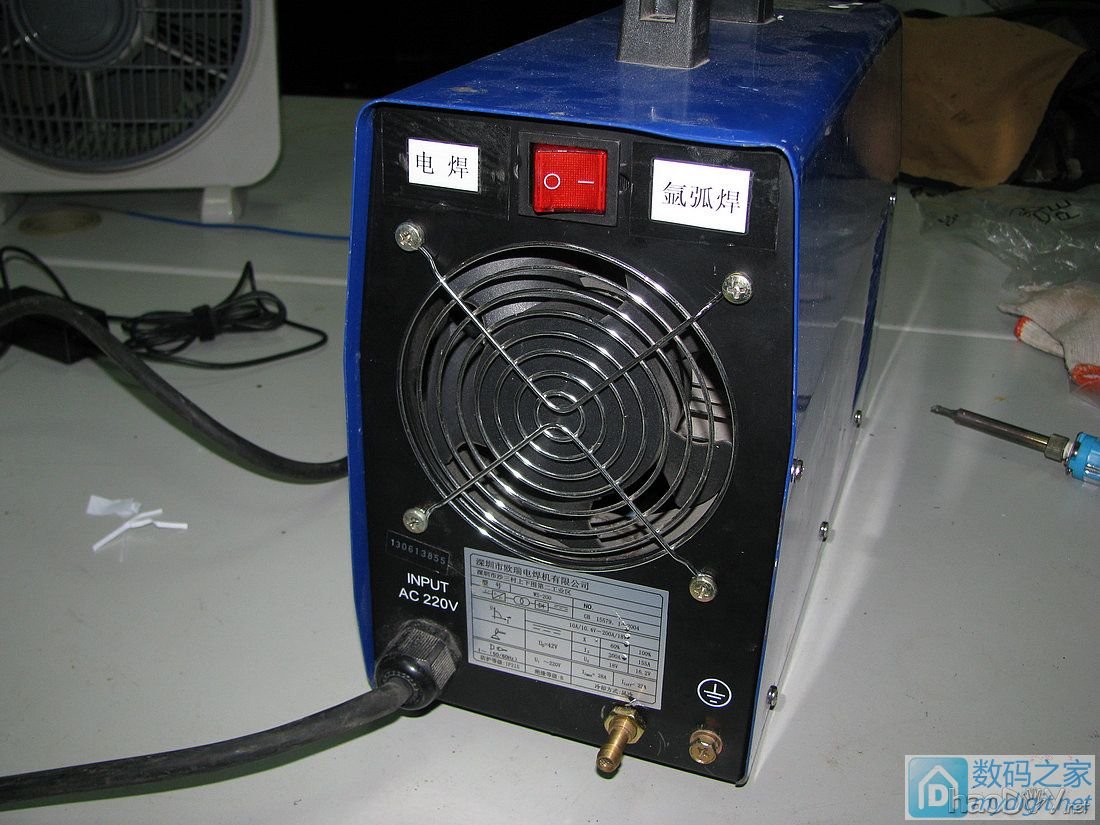

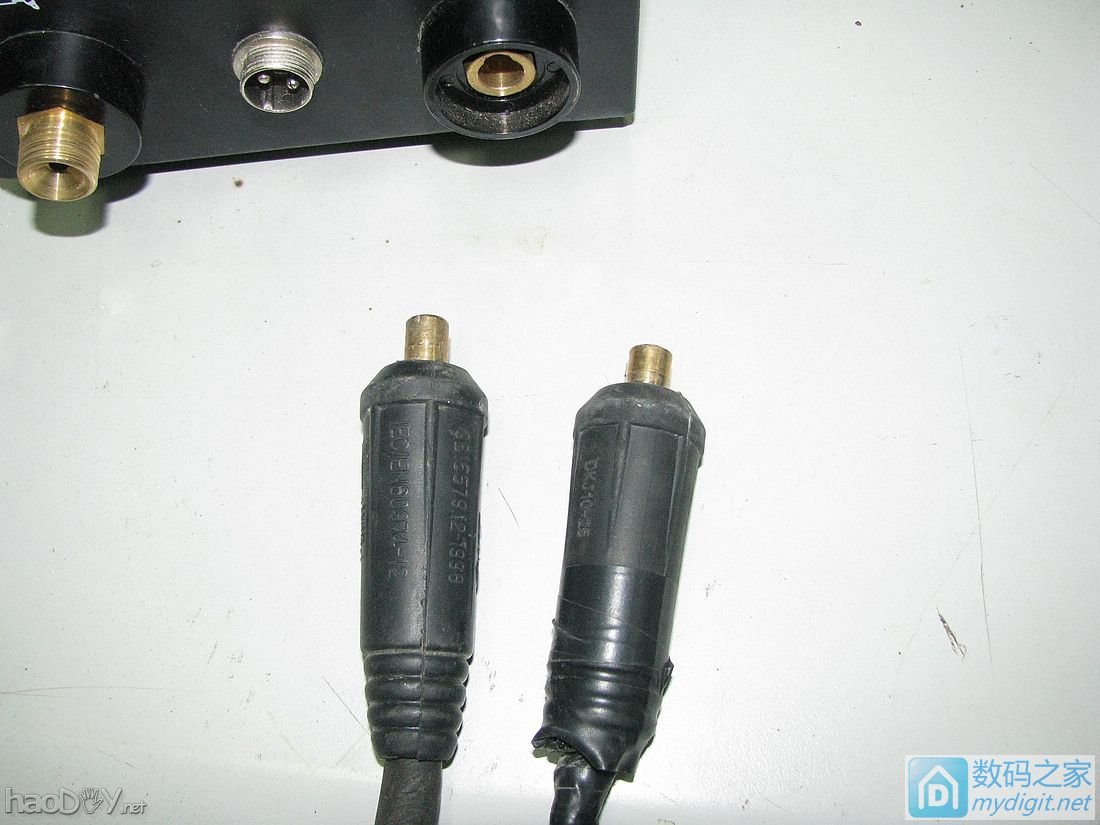

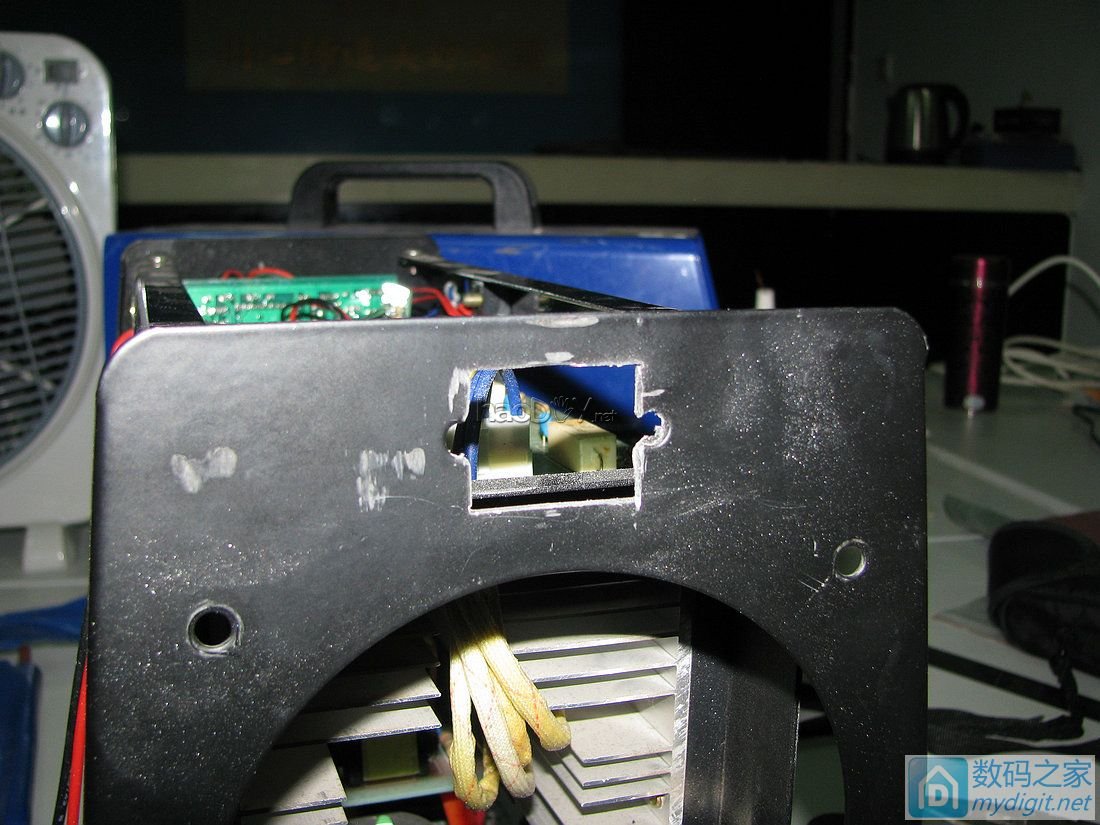

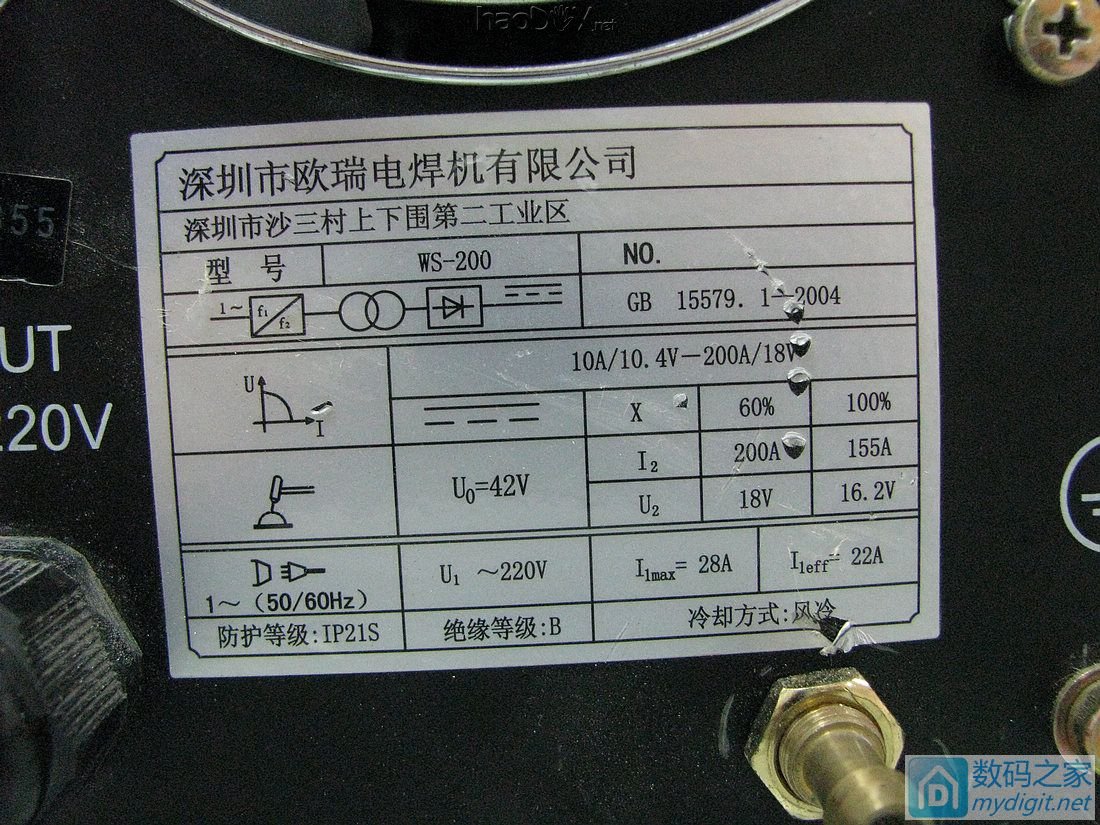

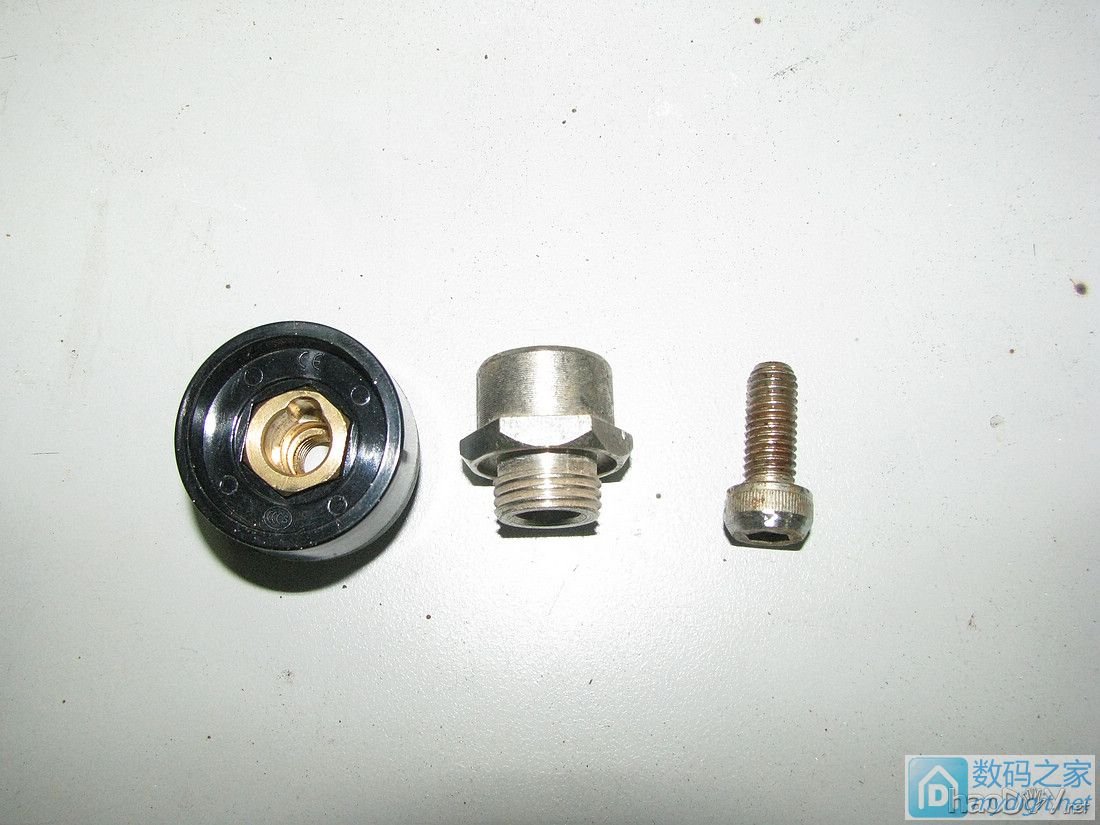

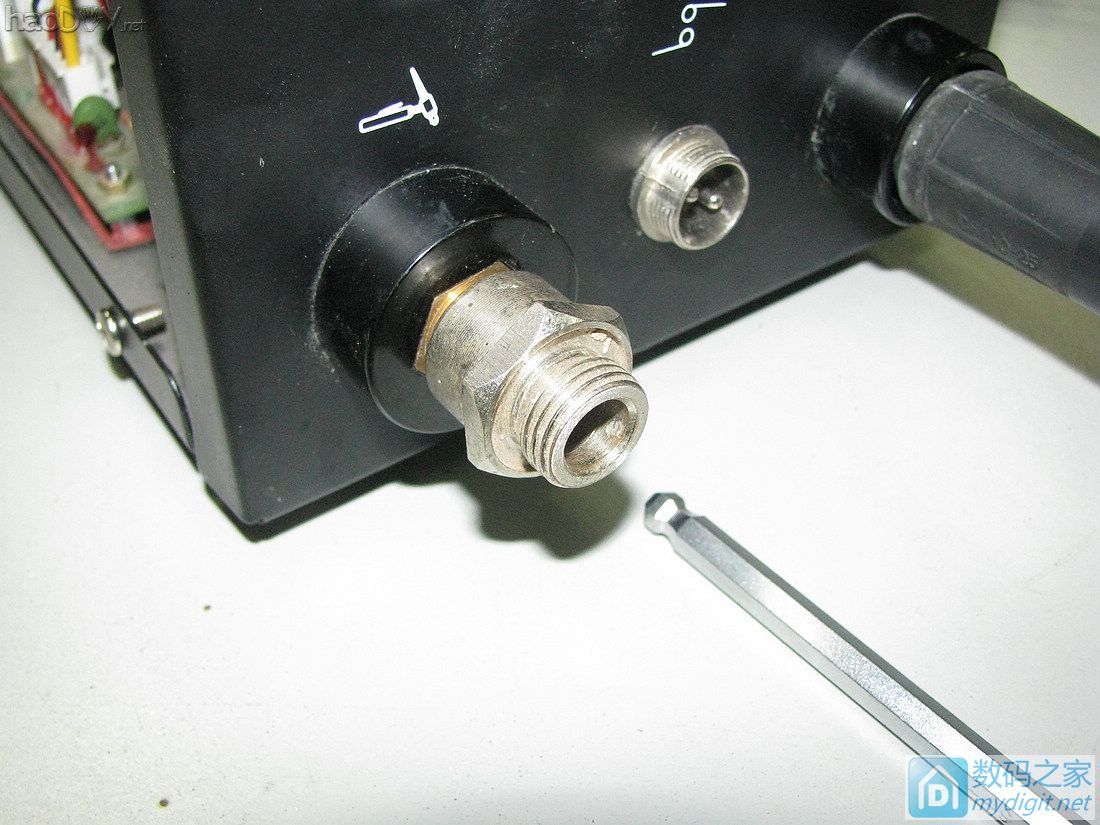

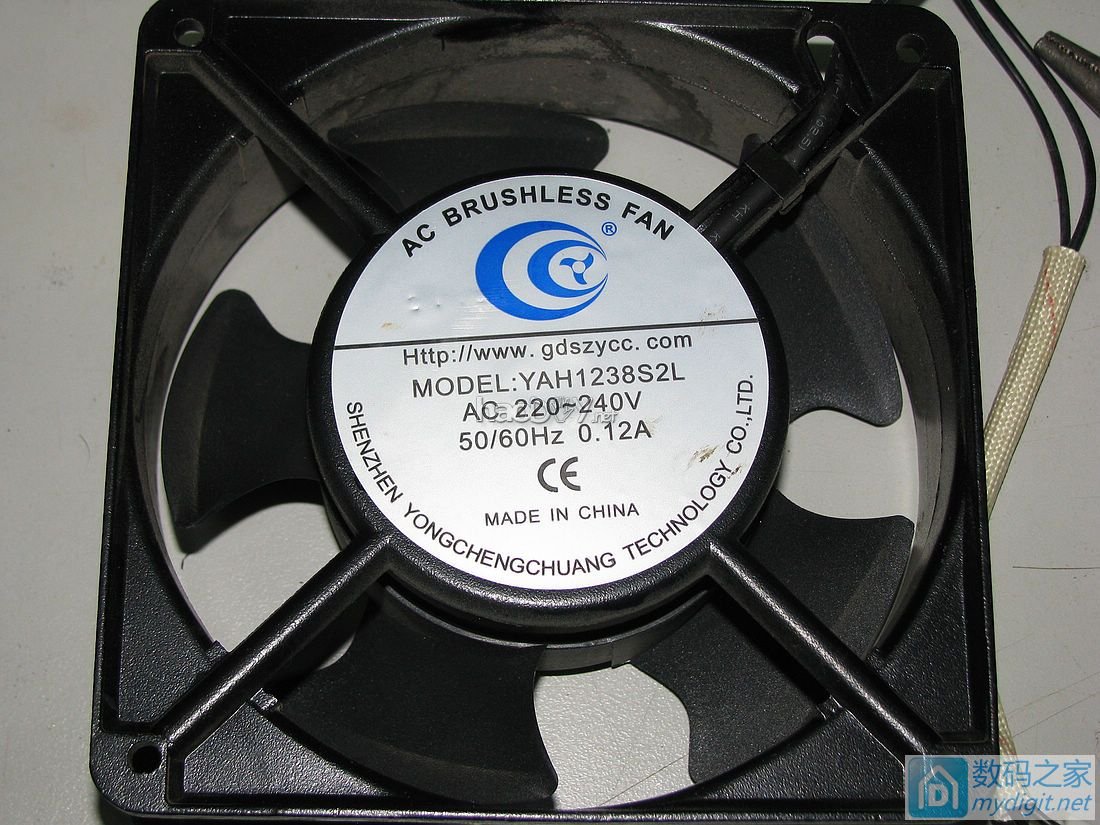

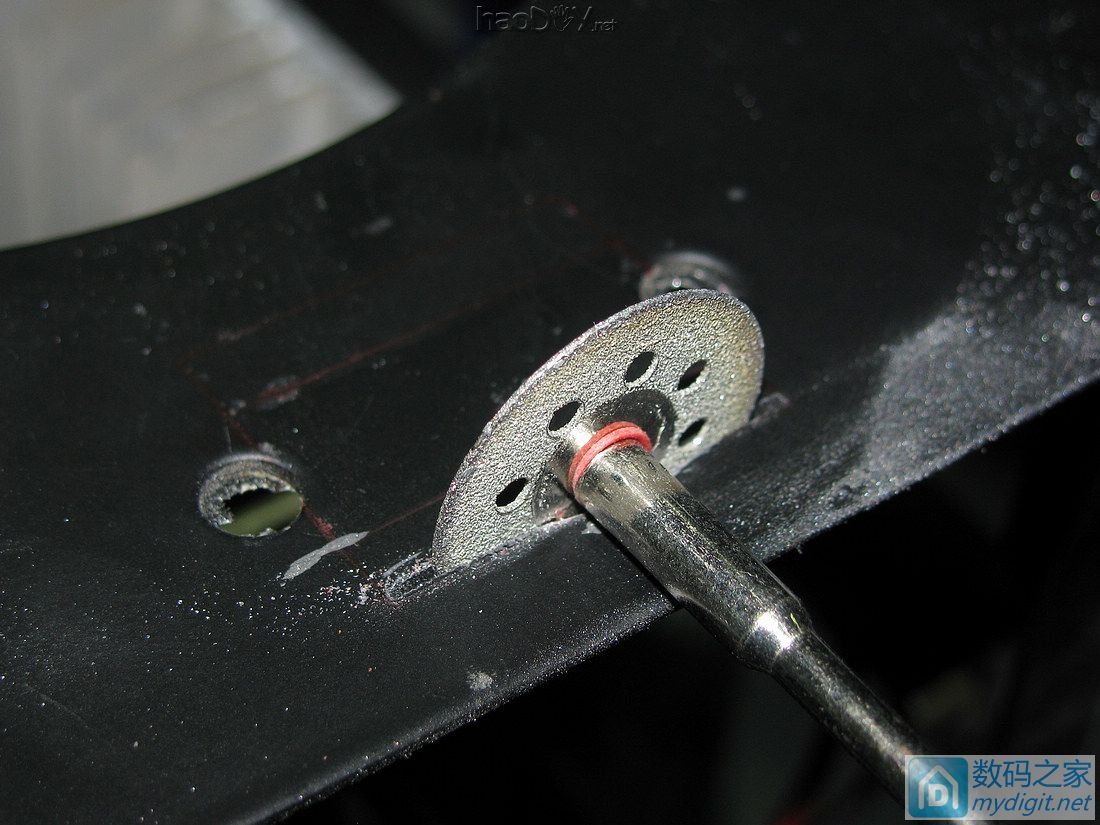

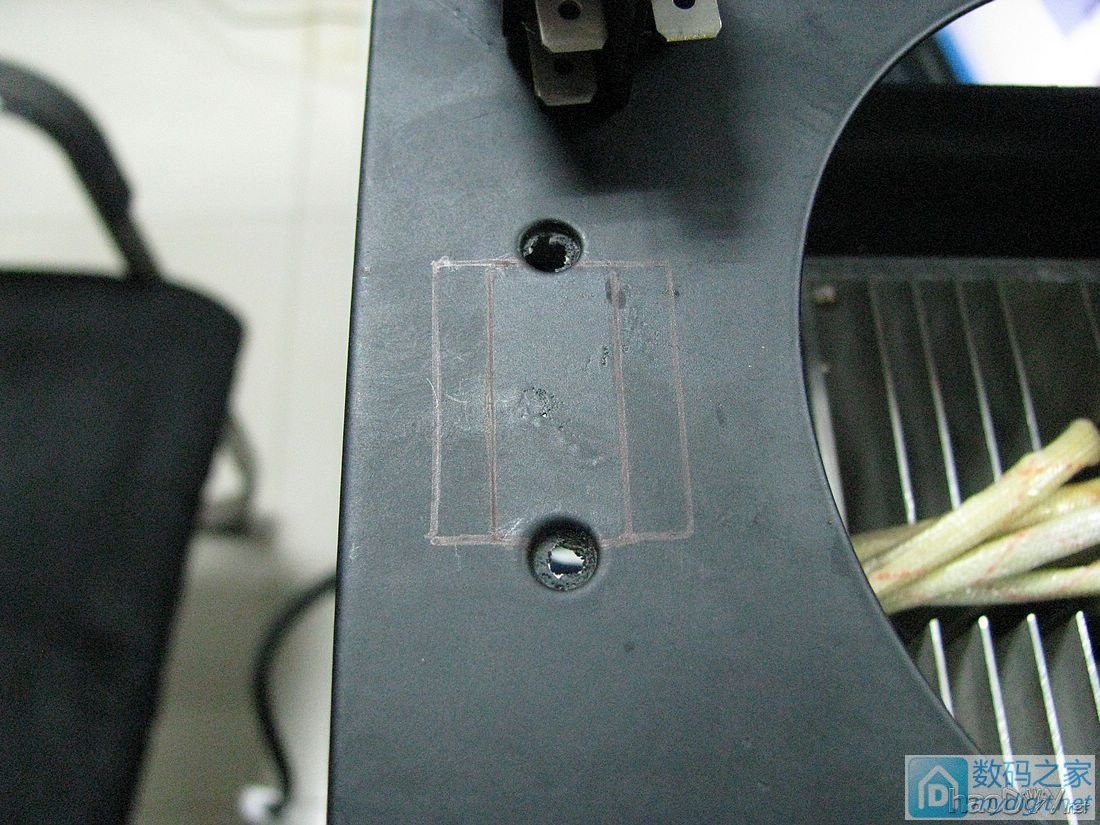

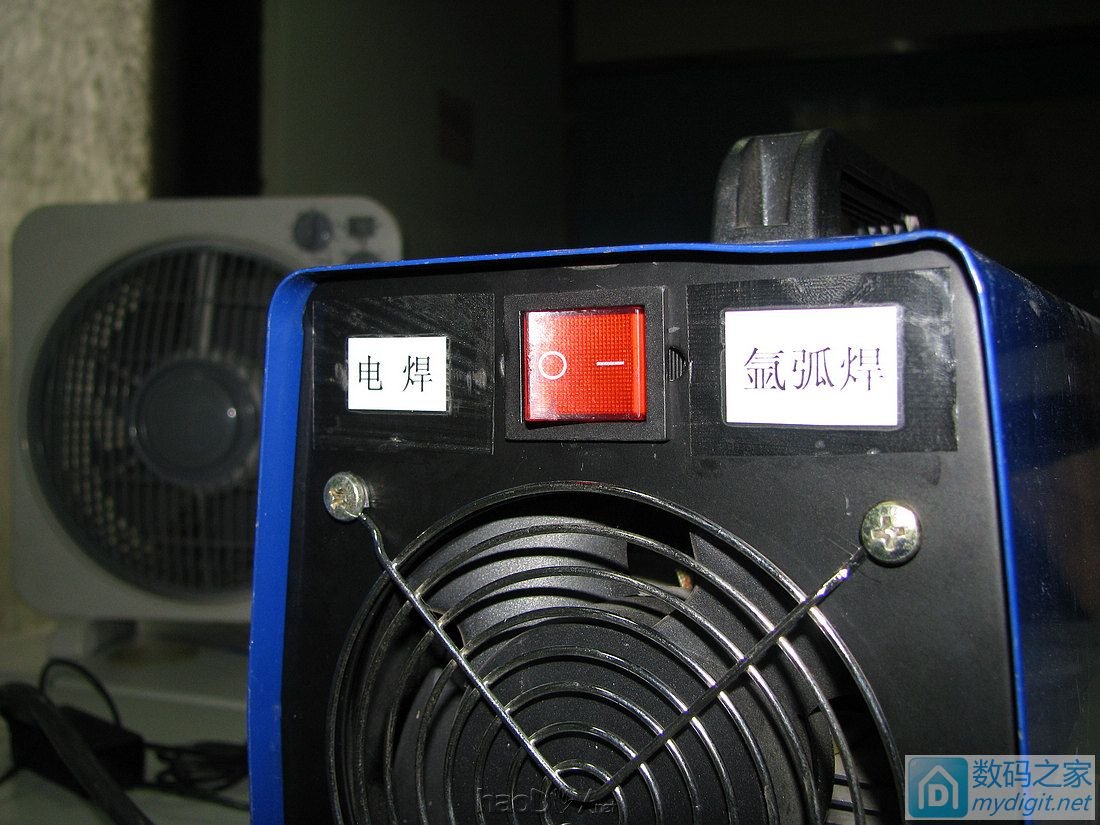

拆下风扇，便于开孔  风扇特写  内部特写   作好标记，准备开槽  上家伙    开槽细节  用锉刀修正一下   装上开关  开关后部特写  现在做接头（6.3的插簧）  顺便上上锡  成品样子  插好后的样子 一路接高频电路供电端 一路接焊把开关处  另一路接这里  把连接线用扎带整理  电路改装就算完成了，问题这就来了 焊机插头跟氩弧焊接口不兼容  插不进去  现在有两套方案， 1：从新开孔，安装专用接头插座（右边那种） 2：用转接头直接上 为了图方便，还是找个转接头来的快 首先要准备一个专用插座，在一堆垃圾里面找到了一个算完美的转接头（中间那个） 三件套一个都不能少  看看转接头还是很完美的  用螺丝固定 M8专用螺丝  组装好就是这个样子   看看是不是正规多了  连接效果图   这就是焊把开关  这就是高压放电处  按下焊把开关，就产生高压放电  现在把开关切换成电焊，测试空载输出电压 结果基本符合尾部标示的电压 普通电焊机空载电压基本都是60-80V左右，这个有点偏低，对起弧有影响  尾部标示42V  现在通电试机  请了专业电焊工来操作，免得有人说无证上岗 第一次电流调到12点钟，不能起弧（焊条确实有点受潮）  第二次调到1点钟 有点效果，还是不能起弧   第三次调到3点钟，非常刺眼，顺利起弧了  转换开关尾部特写  为了区分功能，贴上标示，不然傻傻分不清  最终效果，好看多了  尾部氩气连接管特写   写在最后，氩弧焊在按下焊把开关，高频产生的时候不要用万用表去测量输出电压，本人事先不知道，用1000V档去测量，直接把跟随我17年的表烧了，电焊因为没有高频高压电路，所以可以直接测试输出端电压 (责任编辑：admin) |
