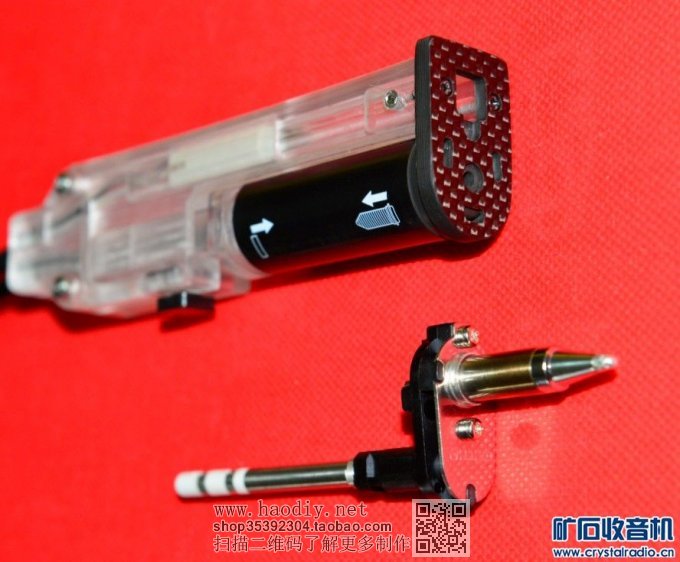

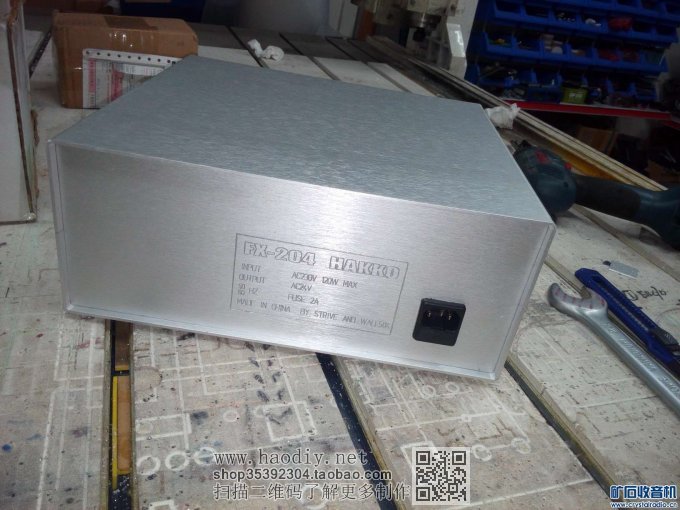

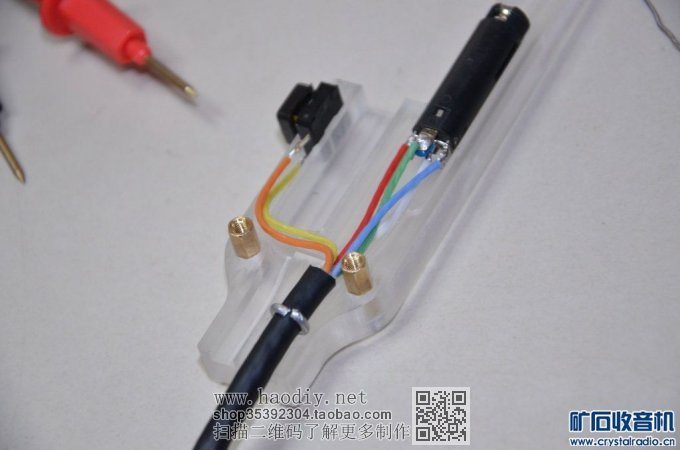

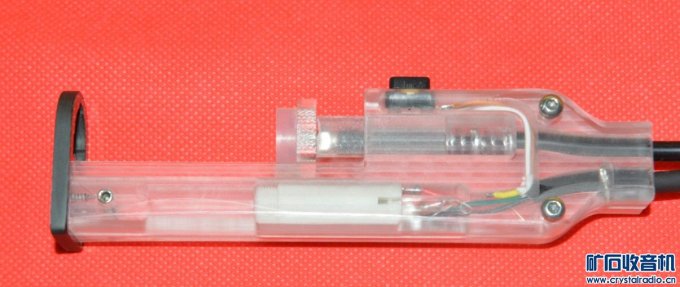

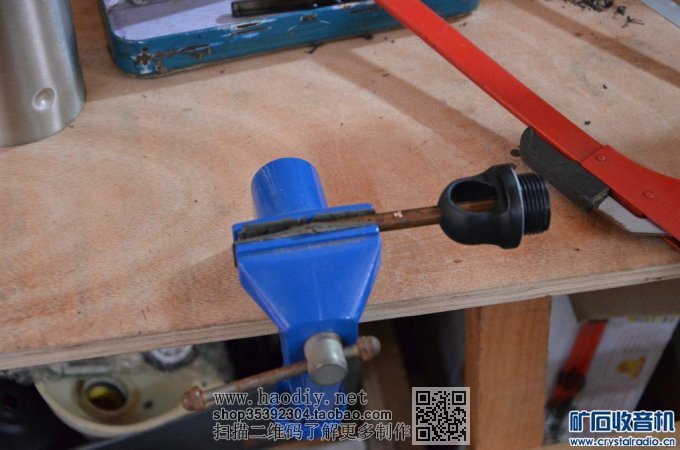

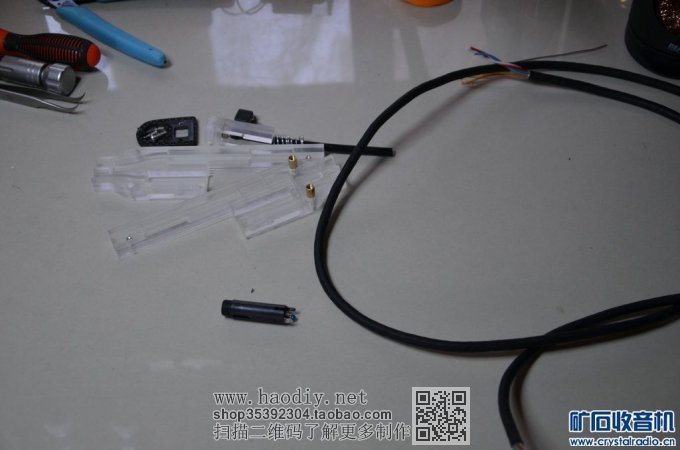

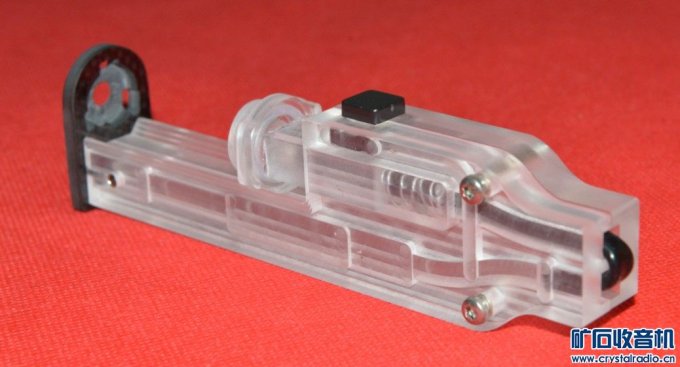

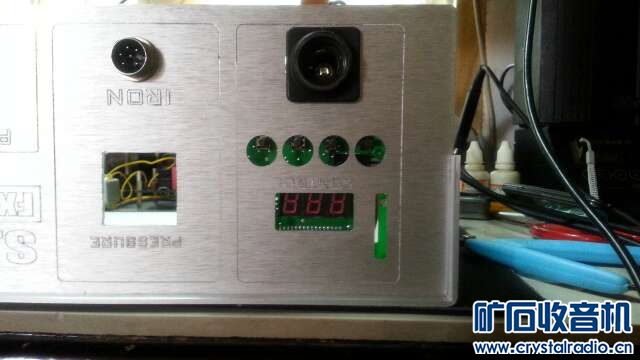

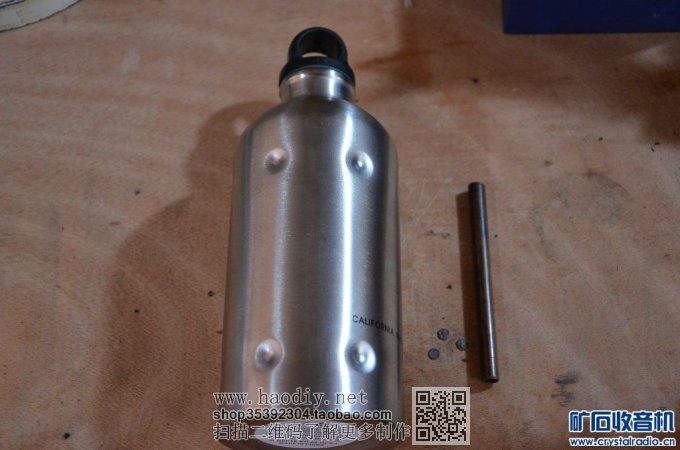

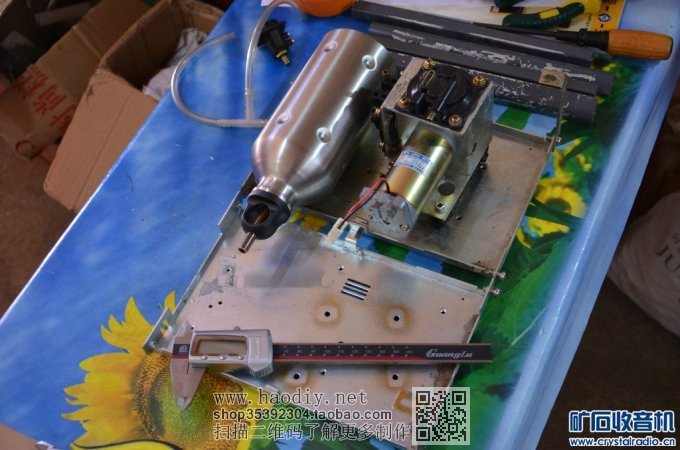

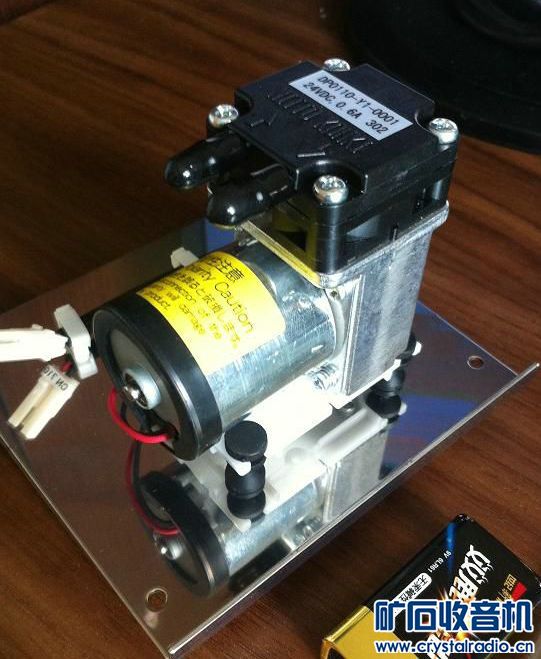

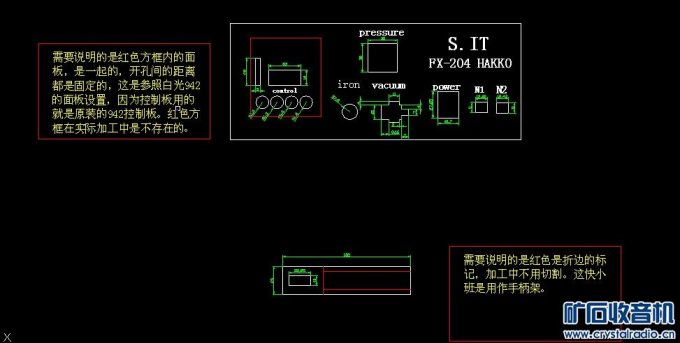

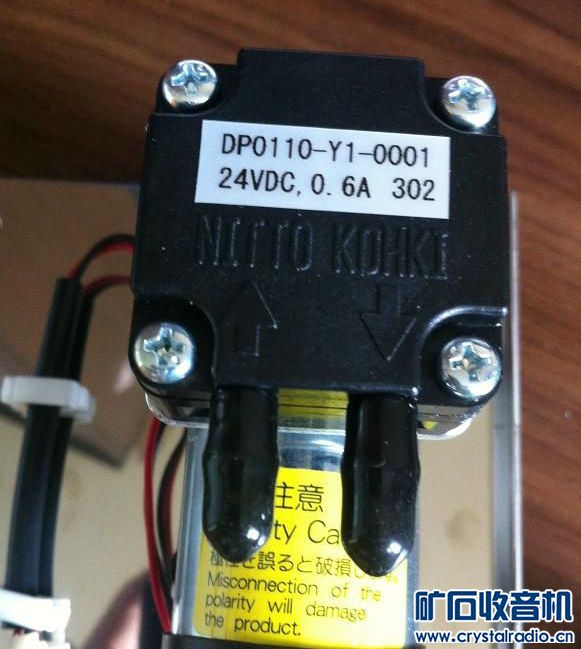

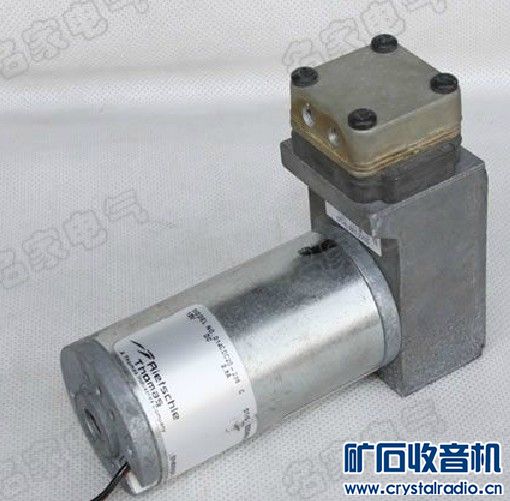

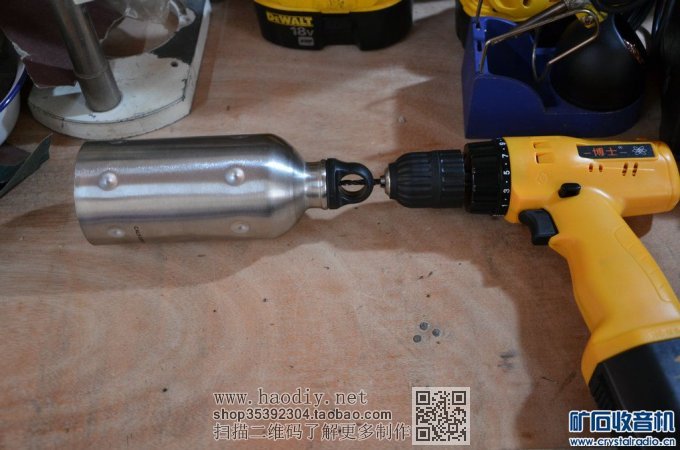

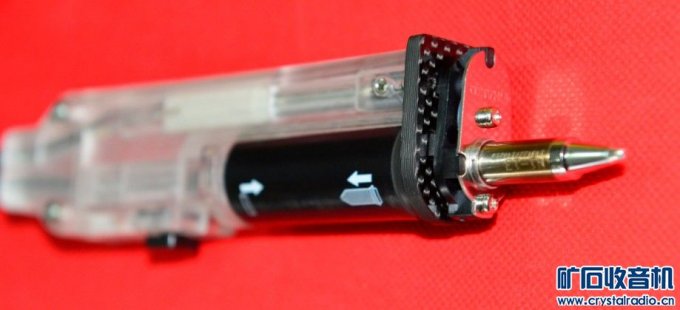

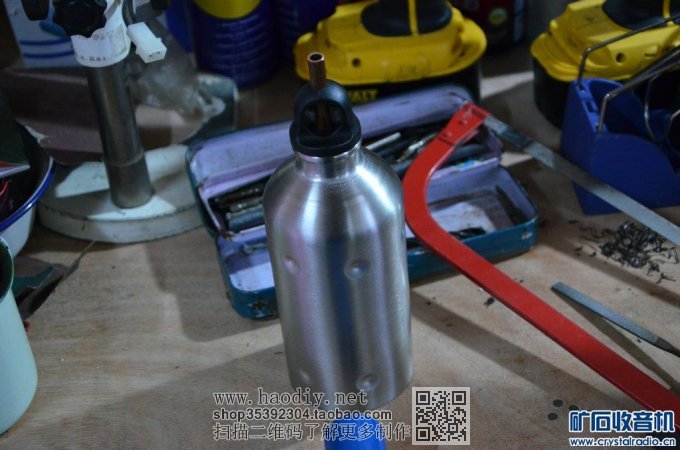

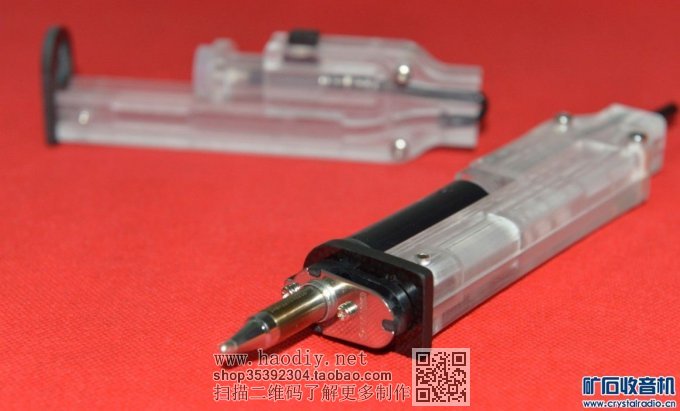

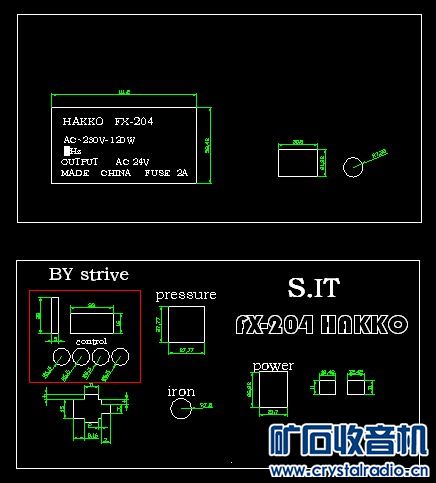

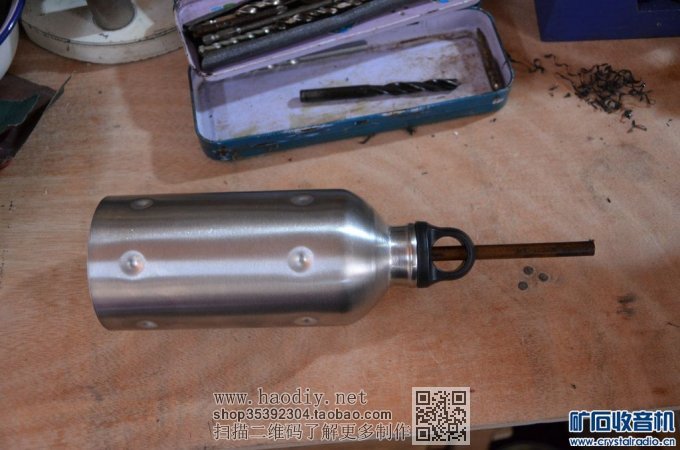

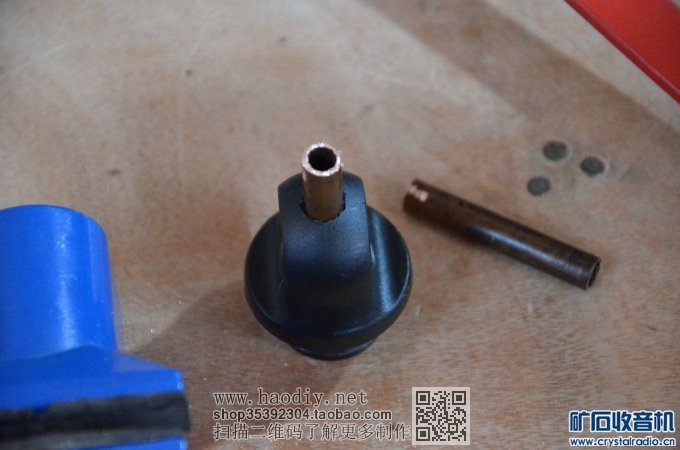

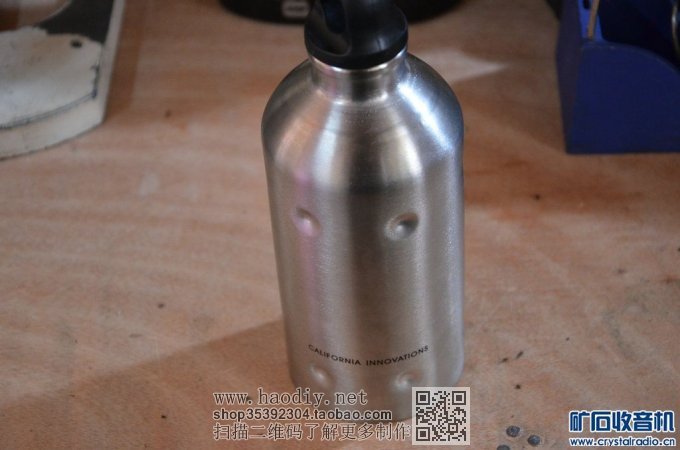

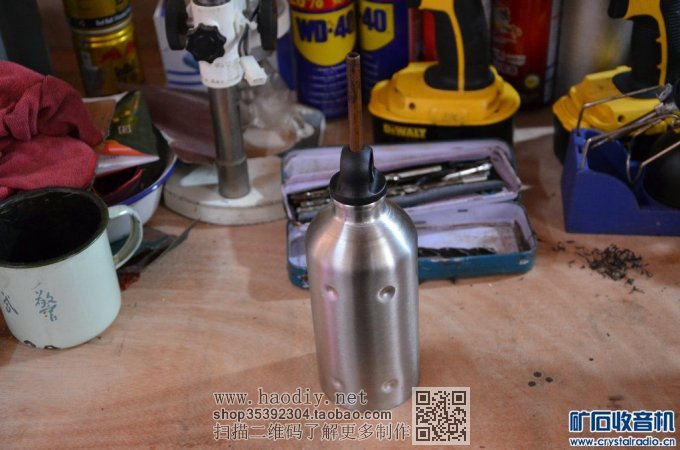

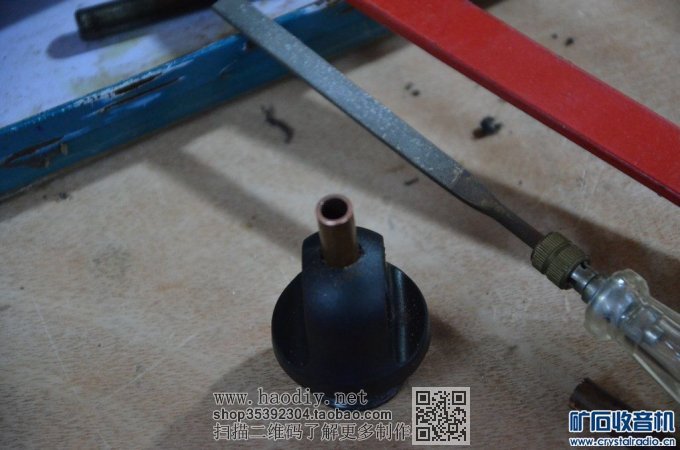

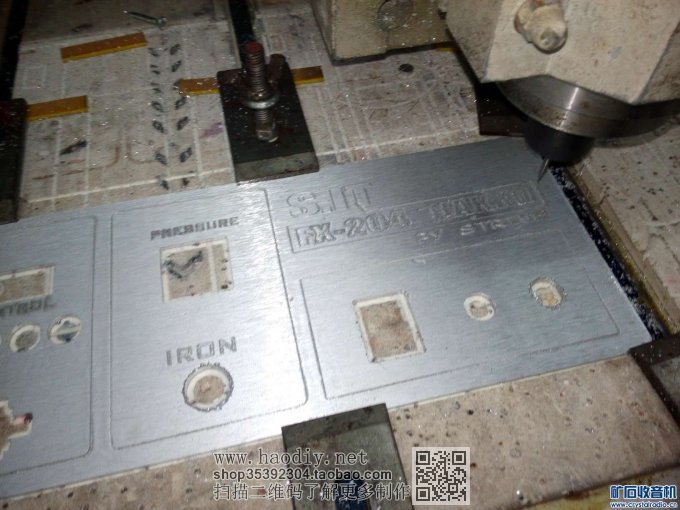

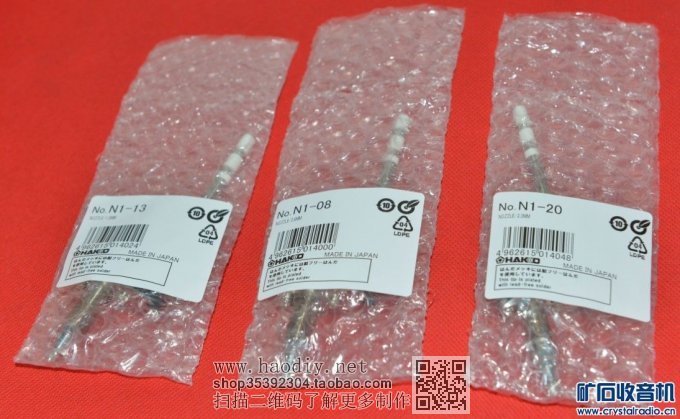

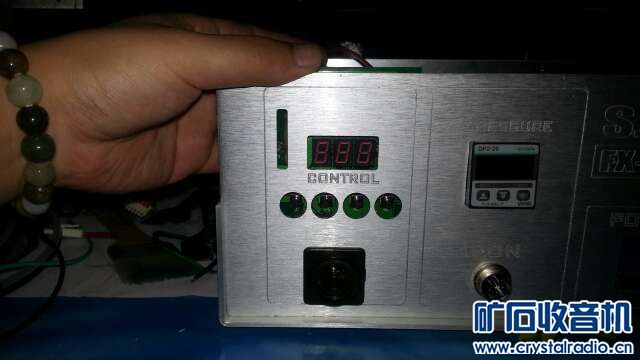

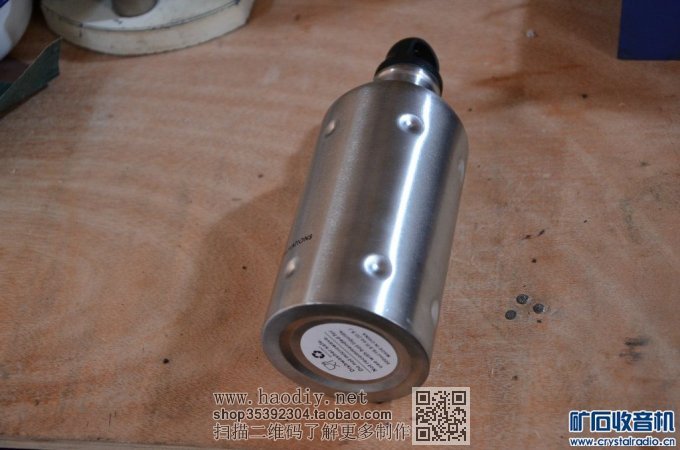

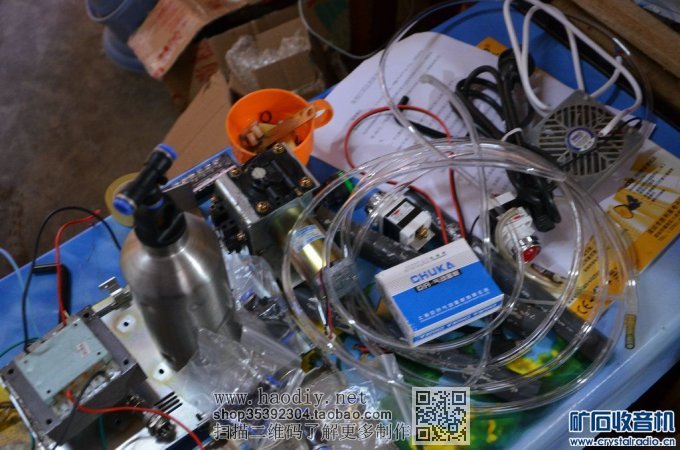

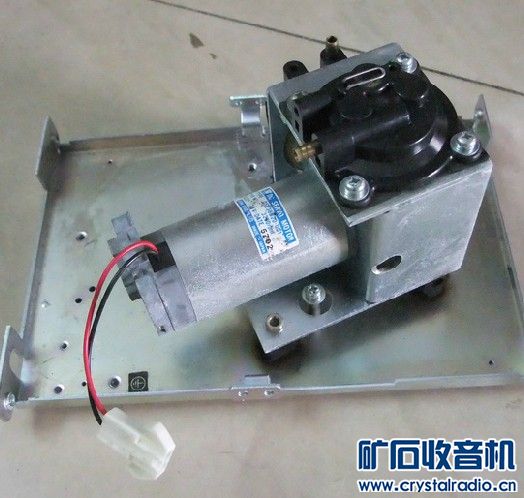

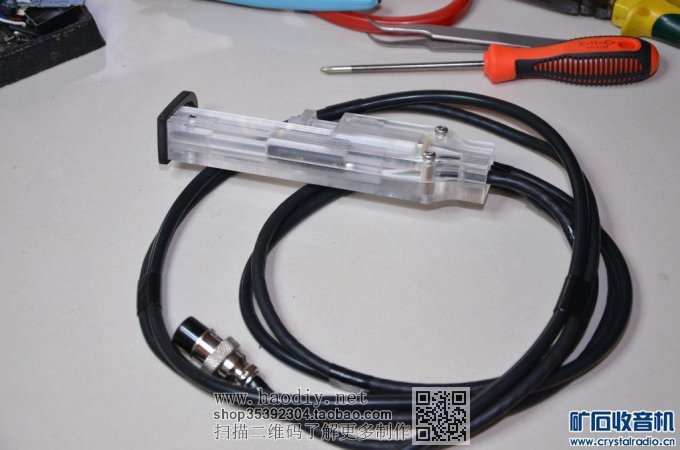

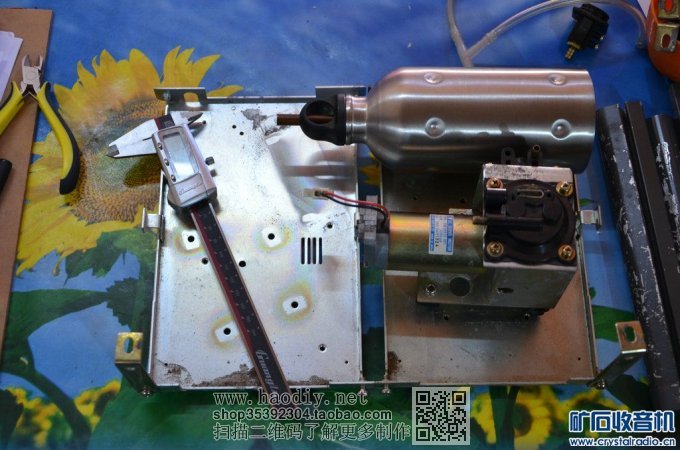

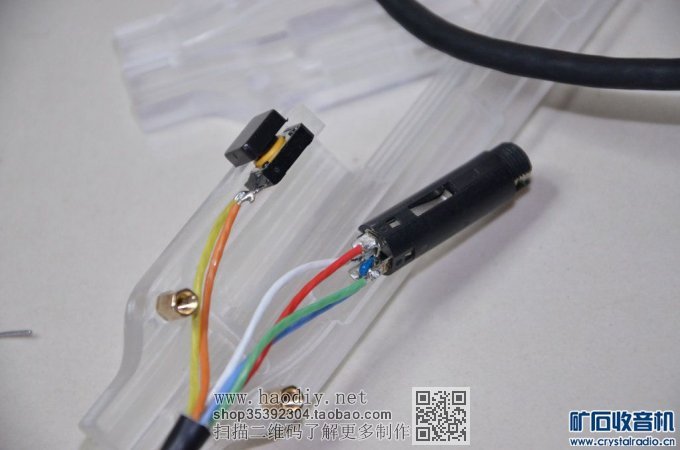

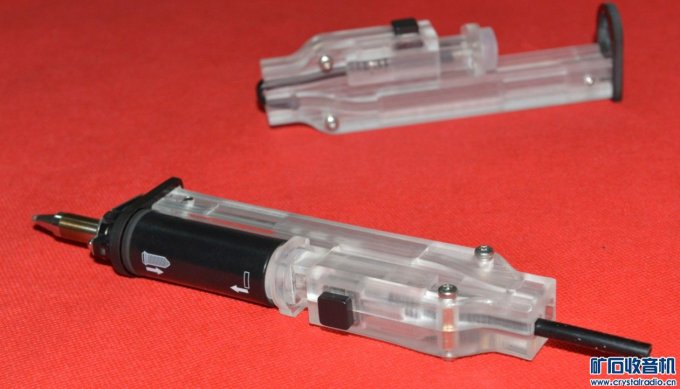

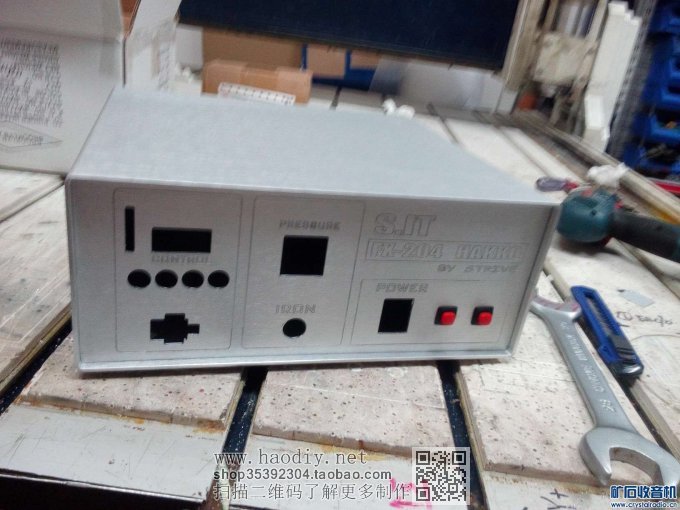

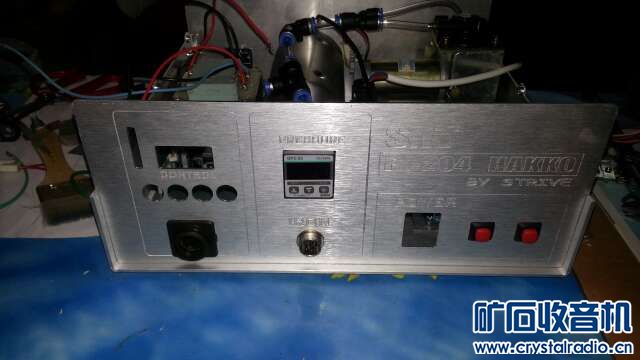

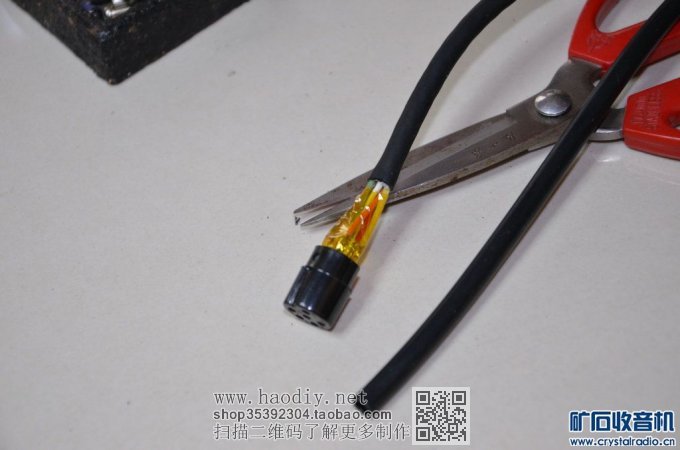

一直想做台很好的吸锡器，自从binstar2000兄弟搞了个204的手柄套件后，看着心痒难耐，等了一个多月终于得到了手柄套件，开始计划的折腾山寨204吸锡器，先后购入两台474的主机，拆机要气泵，又买了台全新的942换下原来服役的二手942，原来942杀掉要控制板，然后就是上淘宝买其他的配件，神视负压开关、电磁阀、气动接头、小日本的原装全新小气泵，204全新发热芯，2028拆机手柄（残的，要里面的发热芯插槽）零零种种买了一堆，因为不知负压开关的气孔接口，气动接头、气管又买了第二次。原打算用两台474的底板拼装做主机的机架，后来发现其成本远远比买一个成品机箱要贵，随后又折腾了个全铝的机箱。总之一言难尽~~~先后投入的米，超出预期！ 面板设计：  加工：    设计有误，主控板预留位不够，    新的设计  手柄套件和发热芯：              折腾山寨204基础之一--------------气泵的选型 气泵是吸锡器的重要部件，怎样才能选择一款好而不贵的气泵，尤其耗费脑筋！ 前期准备气泵时，我对以下气泵进行了解，供D吸锡器的兄弟们参考。 在矿坛乱逛，突然发一款精致的小气泵，而且还是全新的，此贴跟至20楼左右，仍然没人出手，于是果断拿下，价格保密。 经实测负压在0.6左右，可惜达不到我的要求，那就存起吧。 最终万般比较之下还是用拆下来的474气泵，实测负压0.72，基本达到要求。     折腾山寨204基础之二--------------负压罐制作 为了提升负压强度和流量加入负压罐设计，一开始准备选用1L的铝瓶，发现太大了，在认真研究机箱大小和结构后，选用550ml的自行车运动水壶。 下面是加工图：

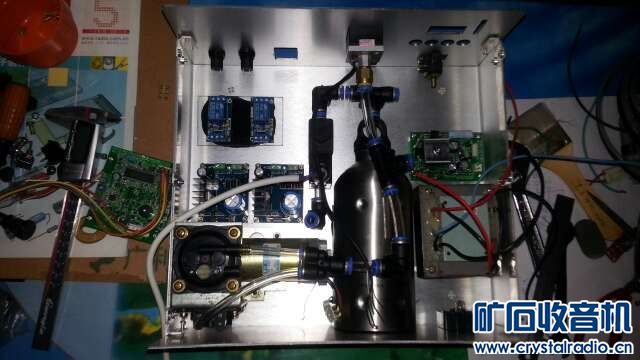

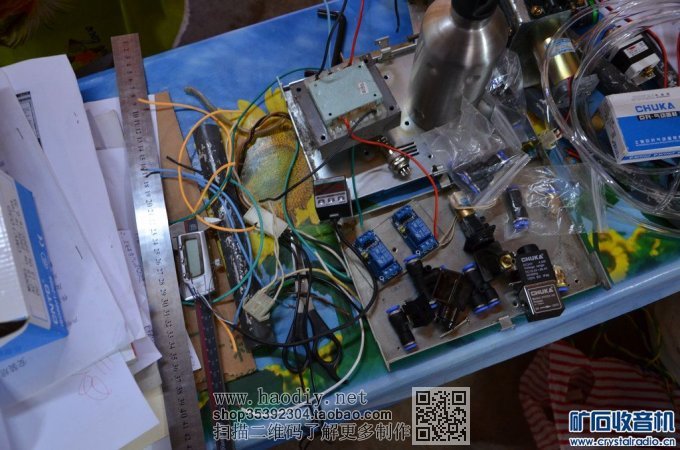

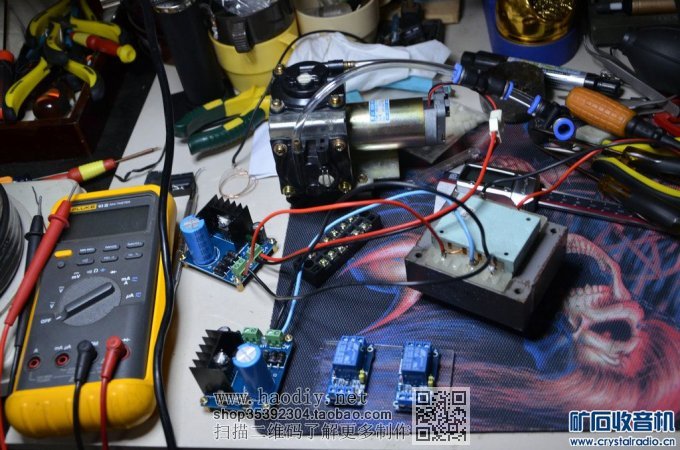

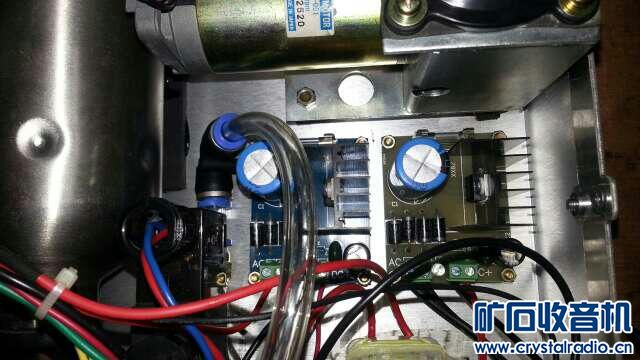

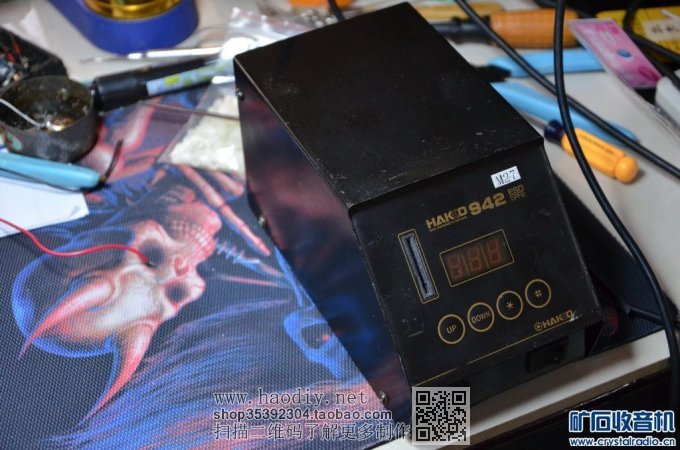

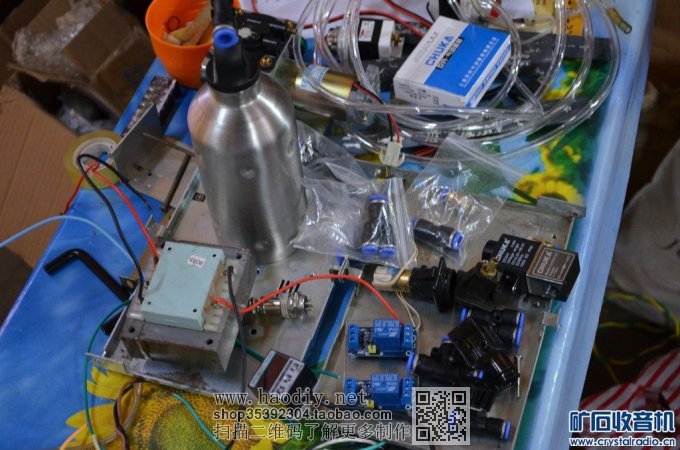

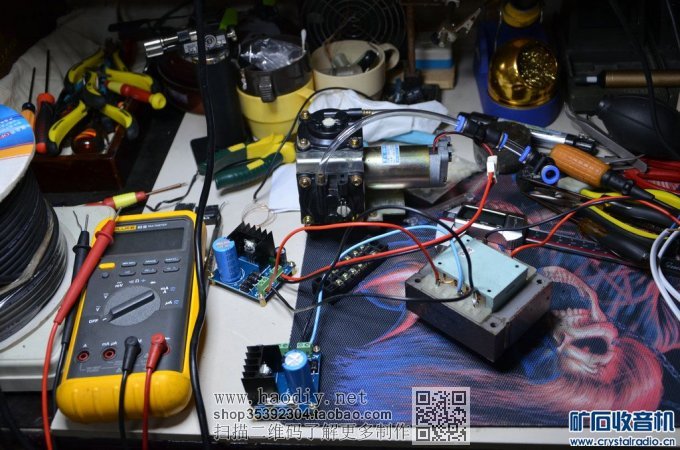

          折腾山寨204基础之三--------------电路构成 本机的制作需要用到一个电磁阀，一个数显负压开关，两个继电器，一个T12控制器。 T12控制器控制204发热芯的加热、回温；负压开关控制一个继电器从而控制气泵的运作和停止； 手柄上的微动开关控制另一继电器从而控制电磁阀的开启和关闭。 T12控制器最初打算用山寨的数显白光，在和老友willsonning交流时，转而选用了原装942和控制板，为此服役5年的942残忍的被我肢解了，嘿嘿~~~ 屯着的全新942被提前服役。 上一张被杀的942的最后图片：  折腾山寨204基础四-----------------测试
