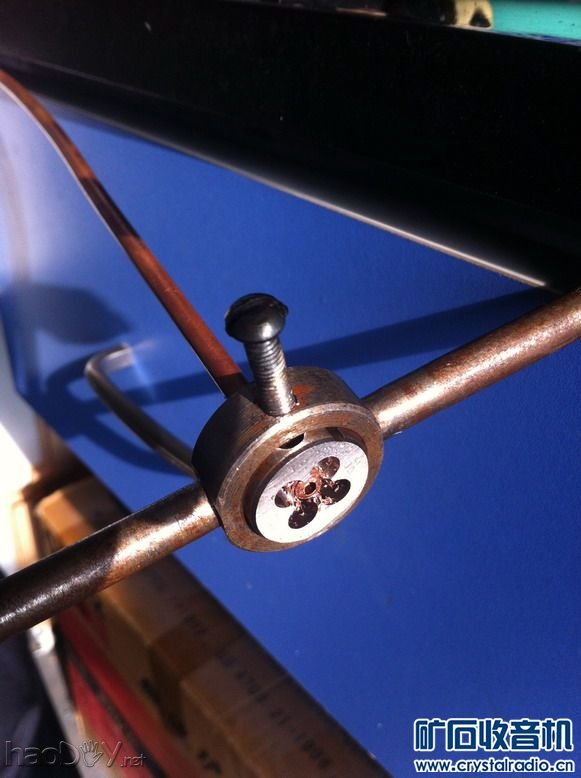

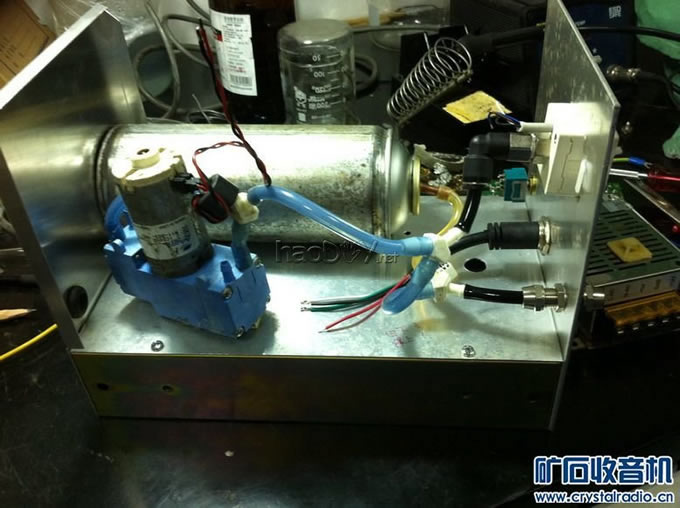

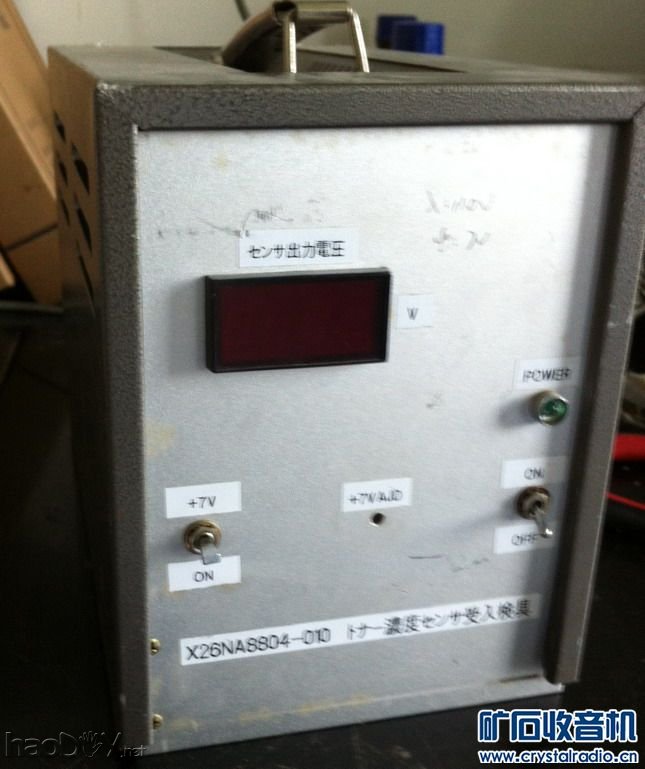

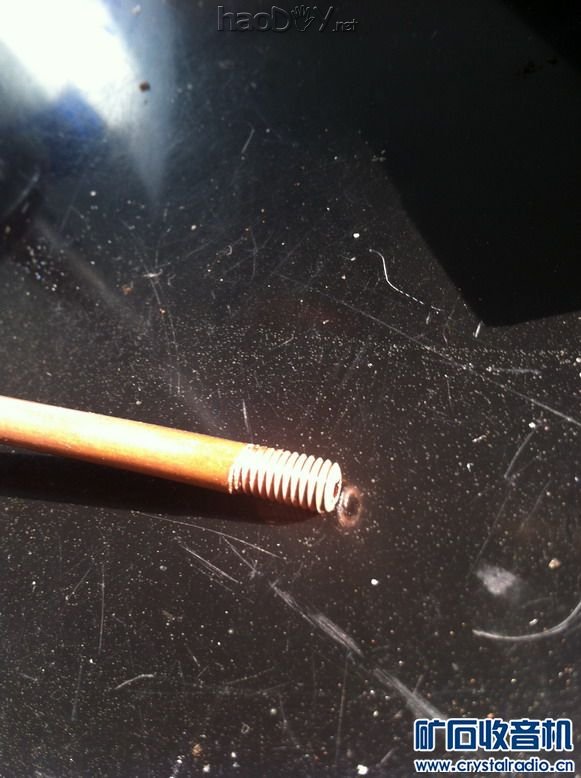

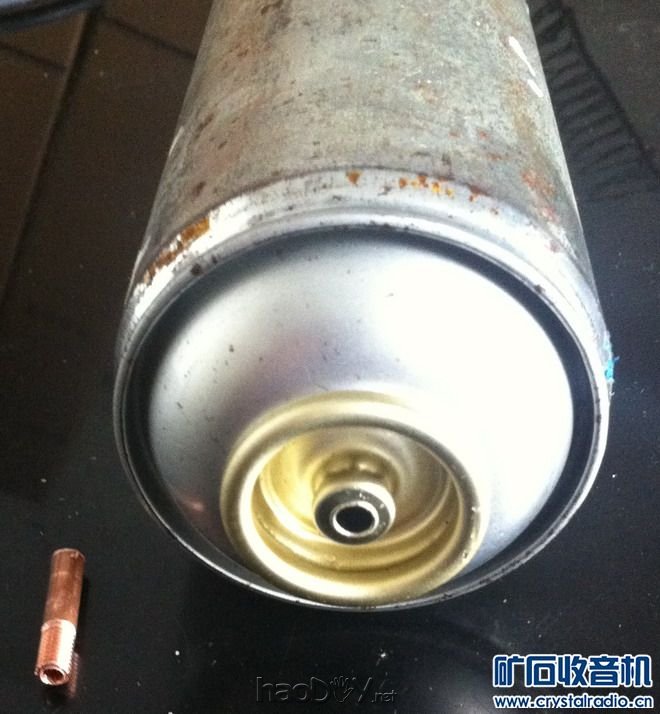

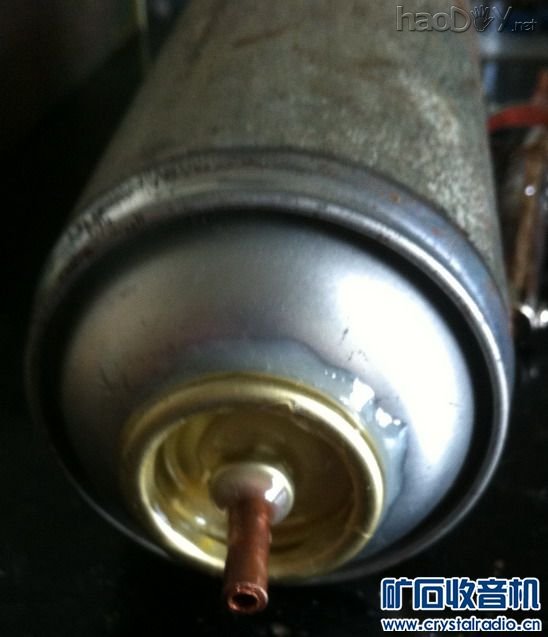

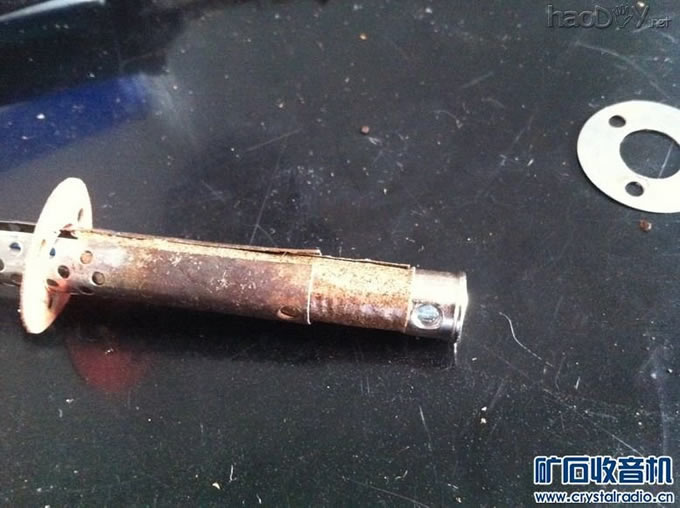

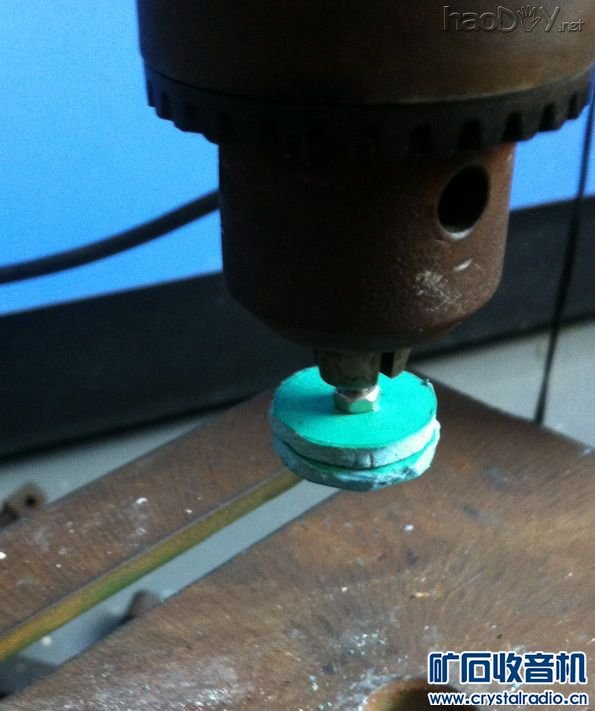

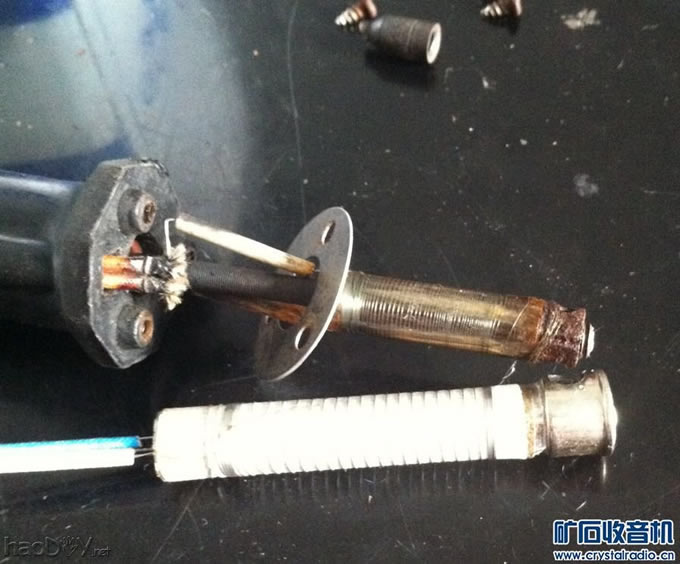

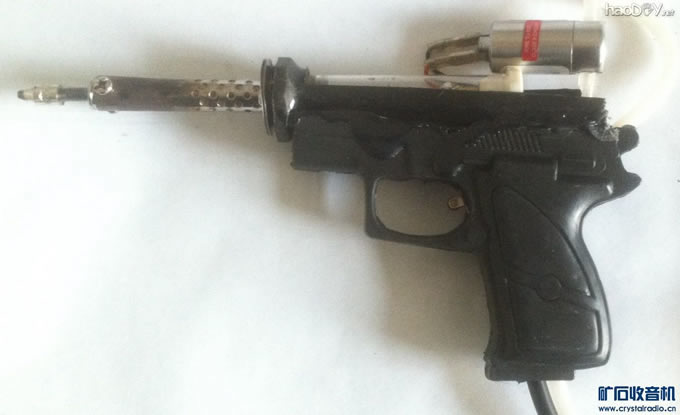

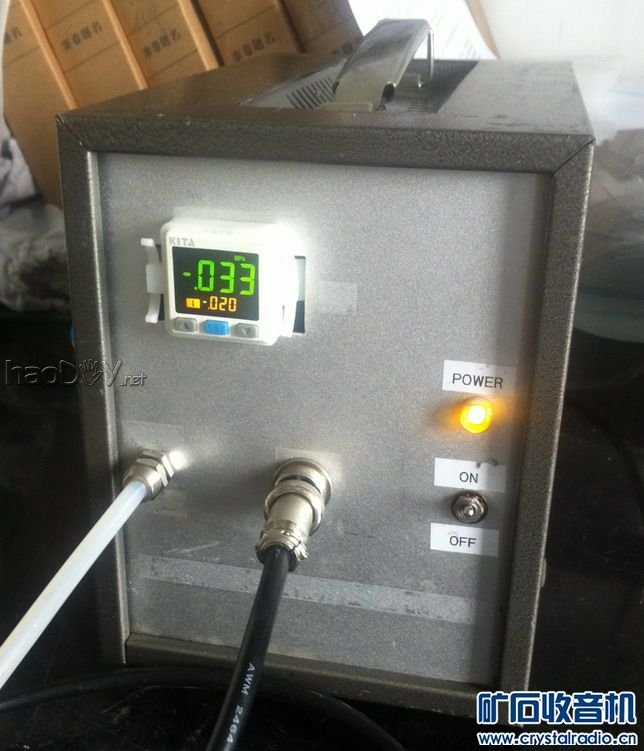

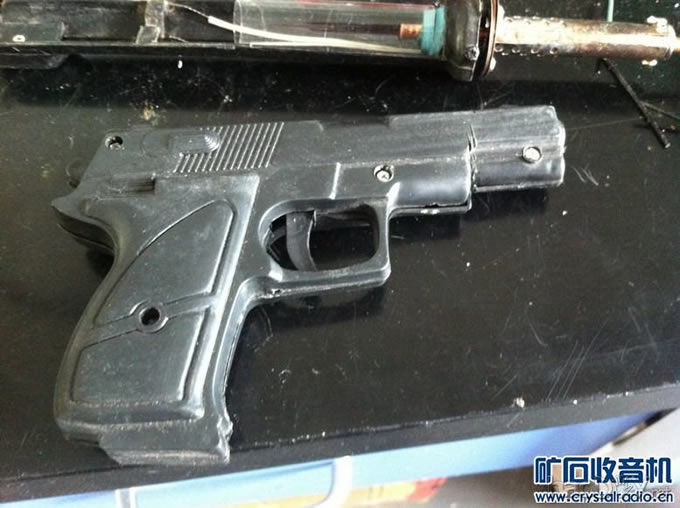

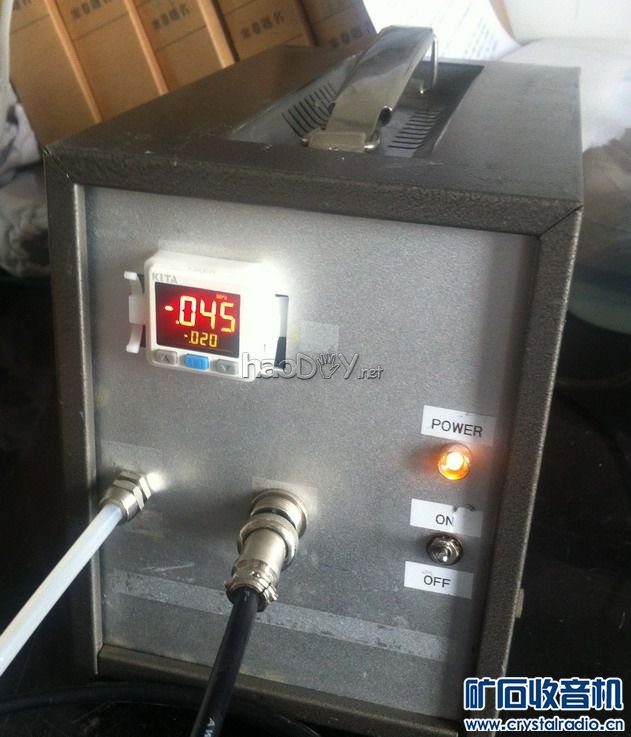

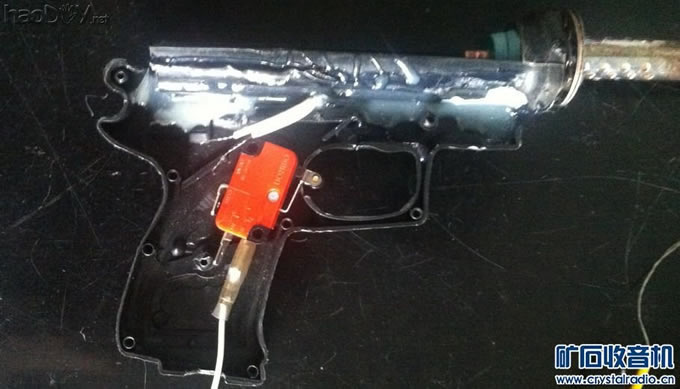

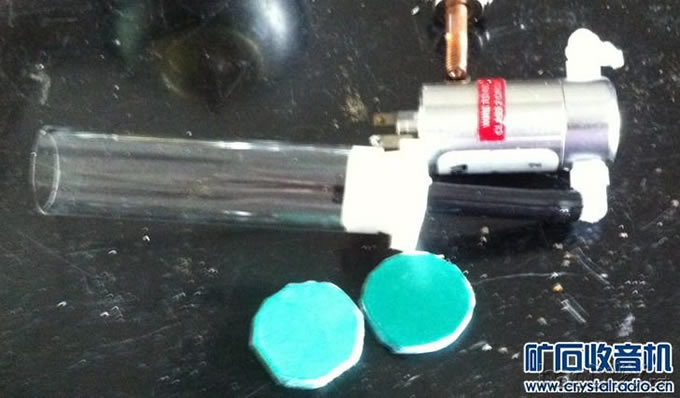

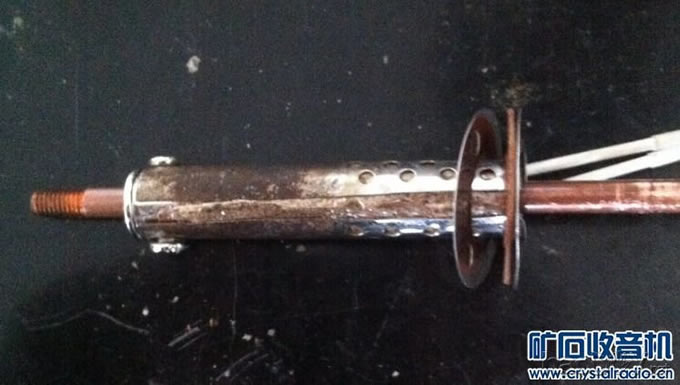

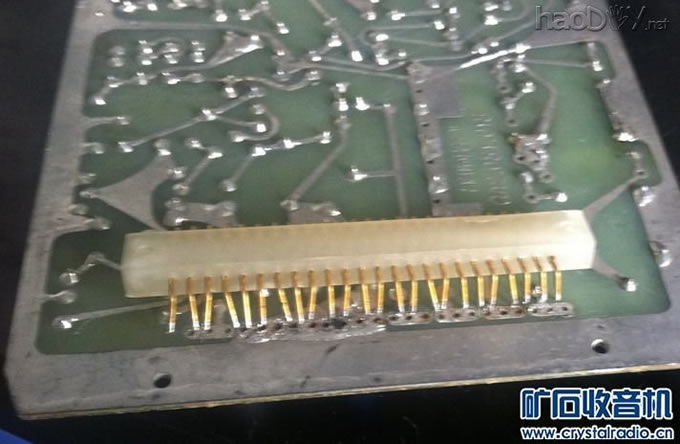

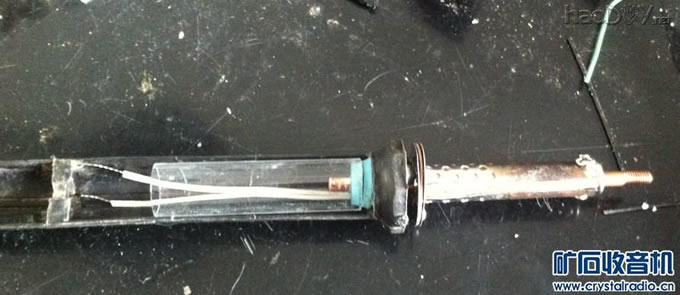

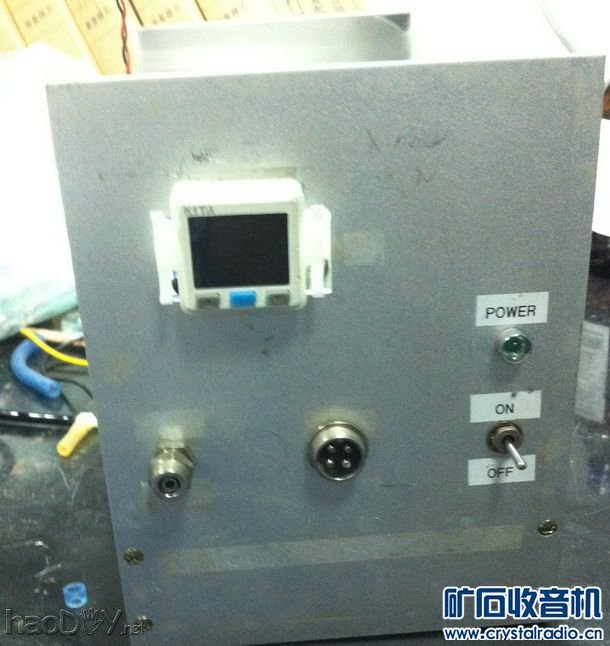

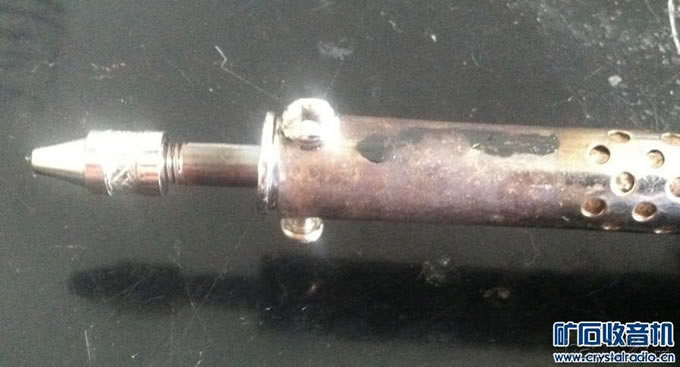

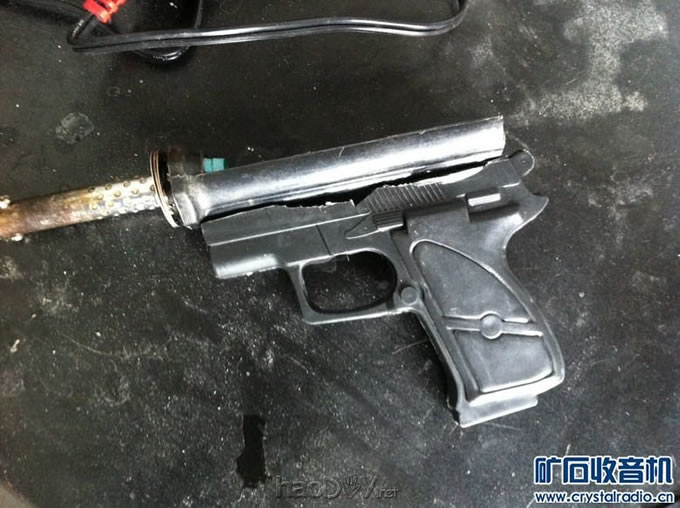

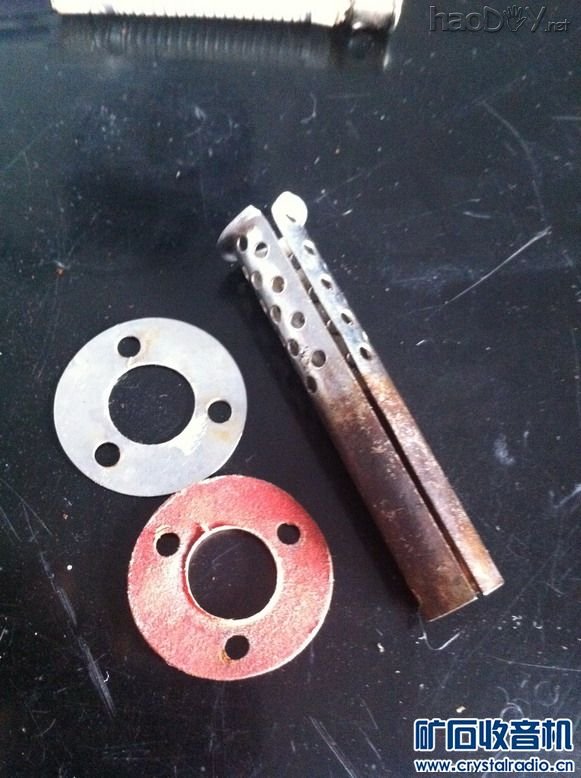

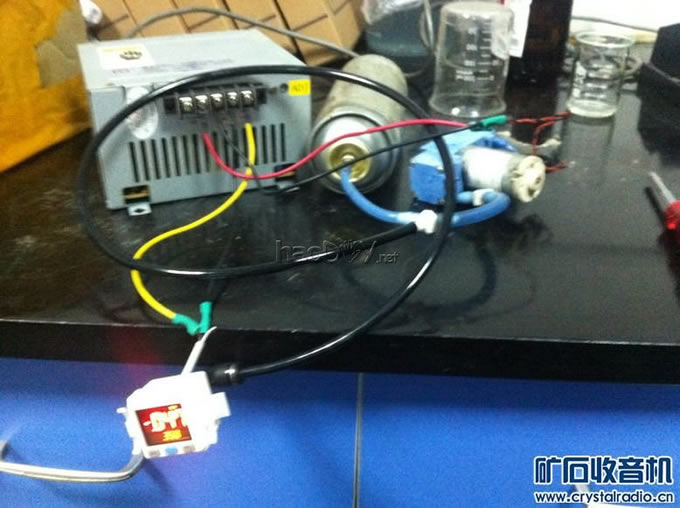

如题。以前制作过电动吸锡器，参加过DIY大赛，虽说效果不错，可惜最终没有名字，我想最大的原因是外观太太太....难看。原链接在此。http://www.crystalradio.cn/thread-370020-1-1.html所以说鼓起勇气，重搭炉灶，制作电动吸锡器2.0版，刚好参加这次DIY大赛。正所谓有钱的捧个钱场，没钱的捧个人场...........重在参与嘛。 闲话少说，书归正传。原理：利用真空泵产生真空，用电磁阀控制，将熔化的焊锡吸走。 材料：这次制作的原则，还是尽量的利用各种的配件......除了那个真空开关是从当地的一个电子厂电子垃圾里面清理出来的外，其他的基本都是打包在矿坛或者38度的坛友手里收来的，还有就是上次DIY的剩余物资。 结构图也十分简单，估计诸位看完了用脚趾头都能想明白，就不画图了。就是真空泵通过气管连接真空开关和储气罐，然后通过电磁阀连接吸头；市电通过开关电源供应真空泵、发热芯和电磁阀；而电磁阀通过手柄上的微动开关控制。由于都采用低压直流电，所以没有考虑静电的问题。 1.首先请出的是一个垃圾吸锡器，发热芯和吸嘴都挂了，我只需要这个金属外壳做发热芯的支架，塑料外壳做吸锡桶的支架。    2.然后就是截取需要的铜管，攻丝.....我用的都是外径5mm内径3mm的紫铜管。     3.储气罐是一个废弃的油漆罐，去掉原来的喷嘴，换上铜管。为了防止漏气，环氧树脂封固之。   4.我用的气管都是外径4mm。截取一段，一段塞入硅胶塞子，塞在石英玻璃管上，另外一端连接电磁阀。把电磁阀放在手柄上的原因是为了尽量减少死腔，保证抽真空时候能够迅速建立强大的负压。  5.发热芯里面的铜管温度相当的高，因为达到了焊锡的熔点，所以用硅胶密封是不可能的，只好请出石棉橡胶。剪裁成多边形后，固定在台钻上打磨成圆形。   6.手柄主体是塑料玩具，截取下面半段，热熔胶将吸锡桶支架封固。主体里面正好安排微动开关，原来的扳机去掉，让位.....    7.接下来接电，试下所有的电子器件及真空是否符合要求.....  8.主机外壳是一个治具盒，利用下。内部布置如图.....    9.真空开关不错，达到设定负压停止工作，真空不足开始工作。   10最后是试验，还好，达到了设计要求。  补充下......这个治具盒是分成上下两层的，下面的两层放了两个开关电源，一个是12v的，供应电磁阀和真空开关；一个是24v的，供应发热芯。这部分忙着组装了，没有照相。发热芯当时考虑的是尽量大的功率，可以提供足够的热量以期对付大焊点，所以用了24v60w。比原来报废的那个吸锡器的发热芯直径要大些，所以发热芯外面裹了一层云母作为衬垫，防止短路。可能是由于烙铁头到发热芯的距离有些长吧，也就是那根铜管有些长的原因？这个吸锡器对付一般的双面板没有问题，但是对付那种大面积覆铜的，比如说电源板子，还是效果不好。热量还是不够，化锡很勉强........... 忘了拍照最终的吸锡器的样子了.....  和以前一样，在吸气口端加一个铜消音器，防止把熔化的焊锡吸到气管里面。 (责任编辑：admin) |
