如题。首先声明,自制的东东,实在是十分简陋。主要是考虑尽量的降低成本,同时手头没有特别合适的材料,所以样子是实在难看。如果各位前辈大侠同好看不上眼,请尽量拍砖。 好,转入正题。主要是看到38度论坛上有大侠自制了一个电动真空吸锡器,很是羡慕,也
如题。首先声明,自制的东东,实在是十分简陋。主要是考虑尽量的降低成本,同时手头没有特别合适的材料,所以样子是实在难看。如果各位前辈大侠同好看不上眼,请尽量拍砖。
好,转入正题。主要是看到38度论坛上有大侠自制了一个电动真空吸锡器,很是羡慕,也想自己做一个。因为手头没钱,不可能去买那么高级的进口货,而国产的普通吸锡器性能又实在不满意。
原理:利用真空泵产生真空,用电磁阀控制,将熔化的焊锡吸走。
材料:除了铜管气管和一个接头是买的新货外,什么手柄真空泵电磁阀等等都是旧货。
结构图也十分简单,估计诸位看完了用脚趾头都能想明白,就不画图了。就是真空泵通过气管连接电磁阀连接吸头;市电直接连通真空泵和发热芯;市电变压整流通过手柄上的开关控制电磁阀。

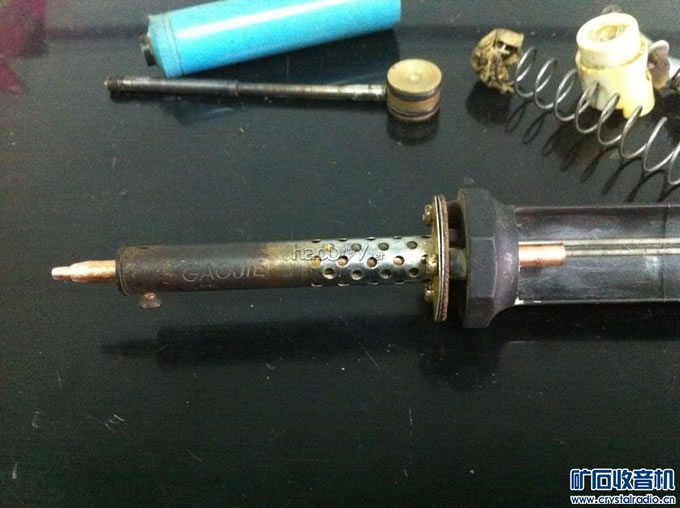

制作:1、手柄是用废的国产吸锡器改制的,和一些电烙铁打包来源于本坛。到手的时候头是断的,活塞严重漏气,但是加热芯是好的。正好加以利用。修旧利废制作电动吸锡器

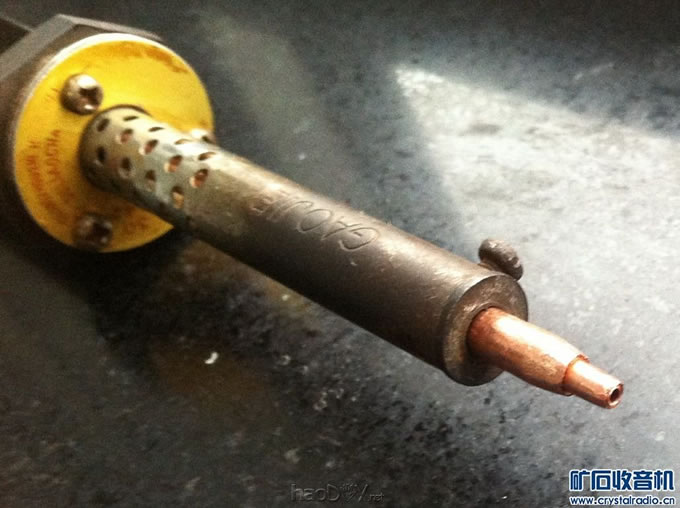

2、首先截取100mm一段外径5mm内径3mm的紫铜管,插入原来的导气管的位置,刚刚好....然后截取15mm一段外径3mm内径2mm的紫铜管再插入5mm的铜管中,外露一段,用锤子轻轻敲紧以充当吸头。

修旧利废制作电动吸锡器


修旧利废制作电动吸锡器

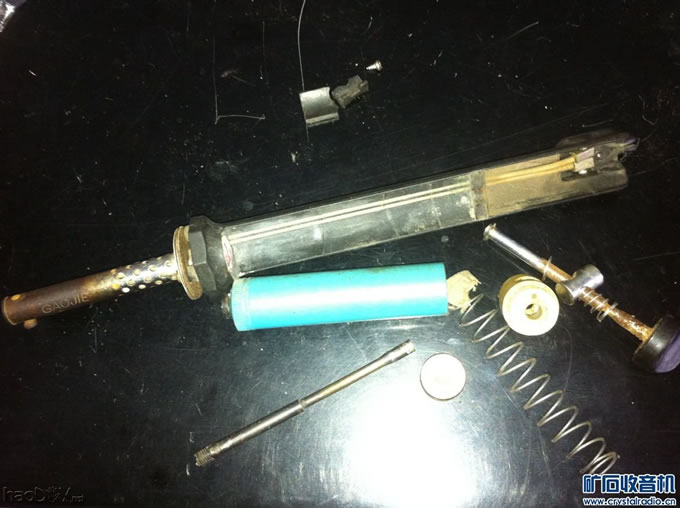

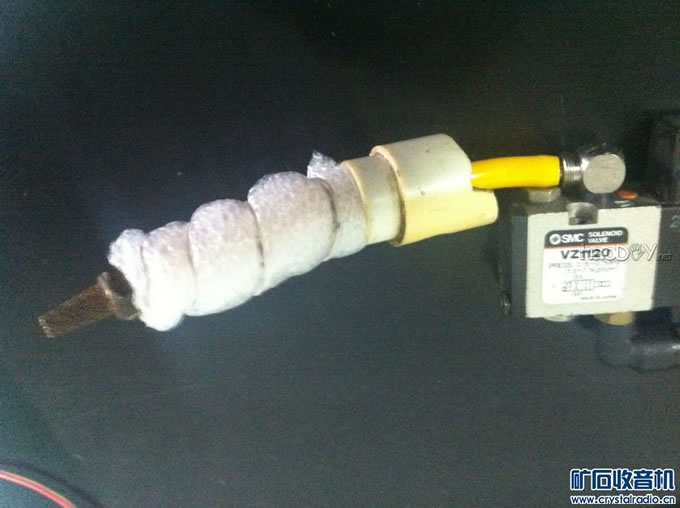

3、将原来的活塞什么的统统去除,用一段4mm外径的气管插入吸锡容器的堵头(内径也是刚刚好,配合很紧),在头上安装一个消音器当做滤芯,防止熔化的焊锡流入气管。气管插入容器多一些,外面包裹泡沫塑料和胶带,使之能较紧密的塞入吸锡容器内。这样做的目的是为了减少无效容积。保证抽真空的时候不需要抽太多的空气,负压能大一些。

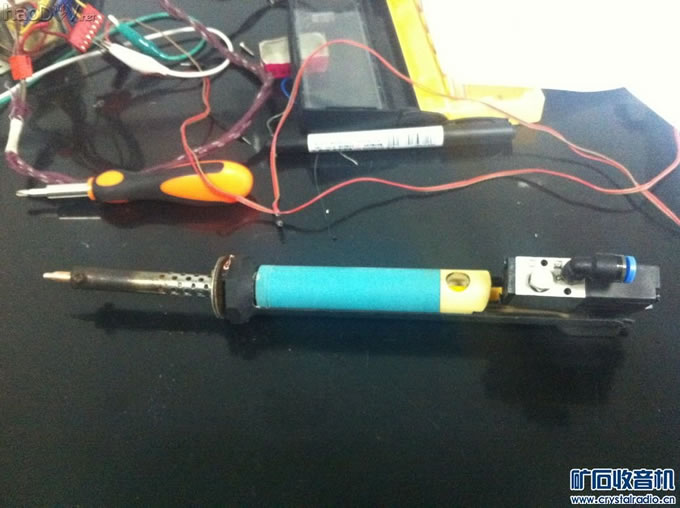

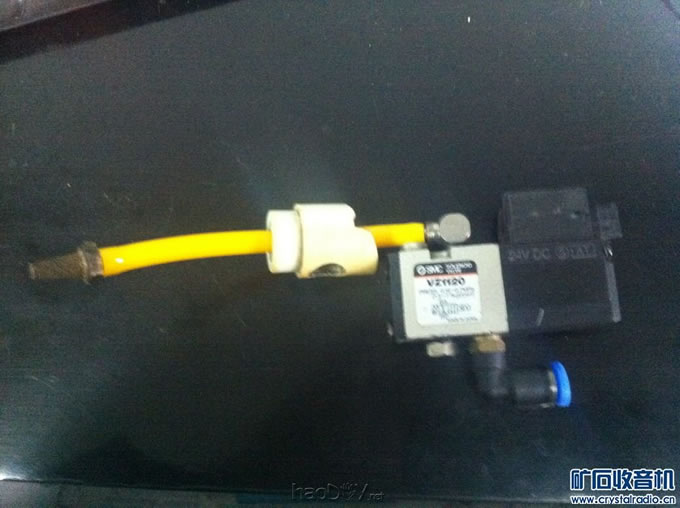

4、在堵头外的气管上连接电磁阀。这个也是打包来源于本坛,是直流24v的。可惜重量稍微大了些...把电磁阀放在手柄上的原因和上面的一样,也是为了尽量减少死腔,保证抽真空时候能够迅速建立强大的负压。

修旧利废制作电动吸锡器


修旧利废制作电动吸锡器


修旧利废制作电动吸锡器
