实在受不了手动吸锡器了！！！一个焊点至少按一下，有时候还忘了按，搞得很影响心情。于是想搞一个电动吸锡烙铁，淘宝上看了一下，国产电动吸锡器接近400元不说，而且做工和结构确实看不上，日本白光全新的那是天价，二手的也是杀猪价，算了，哥自己DIY一个算了。

首先淘宝上买材料

1、二手美国哈格里夫斯12V直流双头隔膜泵，55元，最大负压-65cmHg 6.5L/min(串联）-55cmHg 13L/min（并联）

2、日本产二手工业用可编程负压开关 dpx-200 60元，这个是个好东西~12-24v供电，OC开路输出，实际上内部还有气压传感器输出，只不过没有接线而已。

3、单路电磁阀，20元

4、黄花30W手动吸锡烙铁 25元（带两个头子）

5、气管和各种接头 30元（多买了些备用）

6、家乐福买铝合金550ml水壶一个，12元

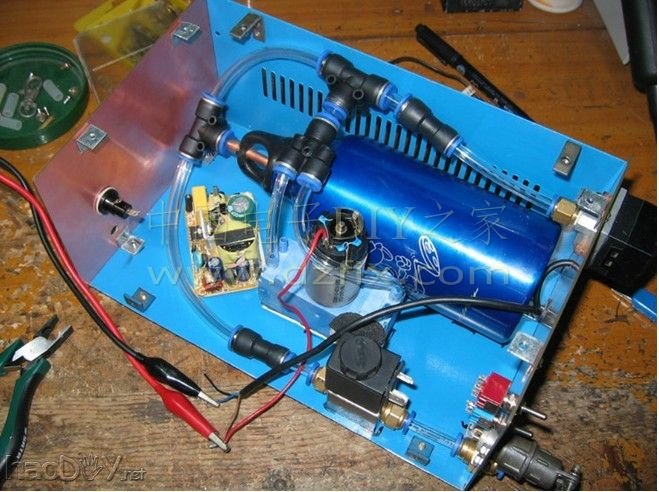

我的设计理念是负压罐存储负压，电磁阀控制吸锡，负压开关进行控制泵的启停，这样泵工作时间比较短，而且相对安静。

把罐子改成了负压罐，负压罐选材方面比正压容器麻烦，正压容器用可乐瓶就可以搞定了，但是负压不行，当时我用乐扣杯子做负压罐直接被这个泵抽爆掉，吓死我了。铝合金的就没问题了。

电源用的12V 2A的电源，作为电磁阀和泵的供电，足够了，这个是以前买的拆机电源，好像5元一个。

机壳是我以前雕刻机电控箱的盖子，比较大，直接切成两半变成了机壳的主体。机壳的前后面板是用的双面覆铜板，ARTCAM设计后用雕刻机CNC的，比手工的精度好多了，而且又省力。
