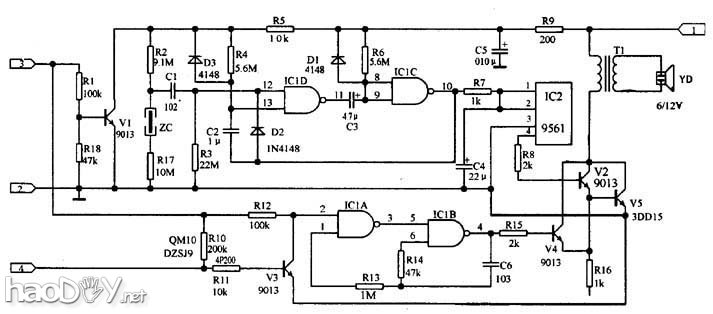

有人动车时，振动传感器ZC接到振动信号，经IC1D放大，再通过 C3、R7
构成的微分电路，将低电平信号耦合到IC1C的输人端，输出端输出高电平“l”，通过R8为四声集成电路IC2
提供电源，IC2发出的警报声经V2的敦促，再经V5功率放大发作声音。同时，10脚的“1”信号通过D2
将12脚置于“l”封闭了输人端，因此IC1D可以保持11脚输出低电平“0”。C3、R6构成微分电路，跟着
时刻的延迟，8、9脚的电位升高，当升高到IC1C的输人阈值时，IC1C 翻转，输出“0”，警报声遏制，进
人警戒状态。引线3接车钥匙提供的正电源。引线4接喇叭开关。
